Автомобиль Renault Megane II оборудо­ван двумя независимыми тормозными си­стемами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает авто­мобиль на стоянке. Рабочая система двух­контурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспе­чивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется другой контур, обеспечивающий остановку авто­мобиля с достаточной эффективностью.

В гидравлический привод включены главный тормозной цилиндр, вакуумный усилитель, гидроэлектронный модуль ан- тиблокировочной системы тормозов, тор­мозные механизмы передних и задних ко­лес, вместе с рабочими цилиндрами, тру­бопроводы.

Стояночная тормозная система - с тро­совым приводом на тормозные механизмы задних колес.

Рис. 9.1. Тормозной механизм переднего колеса: 1 - гибкий тормозной шланг; 2 - защитный колпачок клапана вы­пуска воздуха; 3 - штуцер гибкого тормозного шланга; 4 - грязезащитный чехол нижнего направляющего пальца тор­мозной механизма; 5 - датчик частоты вращения колеса; 6 - направляющая колодок; 7 - подвижная скоба; 8 - тор­мозной диск; 9 - перемычка воздушных каналов охлаждения тормозного диска; 10 - внутренняя тормозная колодка; 11 - тормозной щит

Тормозные механизмы передних ко­лес (рис. 9.1) дисковые, с автоматиче­ской регулировкой зазора между колод­ками и диском 8, с подвижной скобой 7. На подвижной скобе установлен одно­поршневой рабочий тормозной цилиндр. Направляющая колодок 6 прикреплена болтами к поворотному кулаку. Подвиж­ная скоба прикреплена направляющими пальцами, установленными в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены грязезащитными чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддержива­ется оптимальный зазор между колодка­ми и вентилируемым диском, поверх­ность которого защищена щитом тормо­за. При торможении поршень под действием давления жидкости прижима­ет внутреннюю колодку к диску, силой ре­акции подвижная скоба перемещается на пальцах и наружная колодка тоже прижи­мается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упру­гости уплотнительного кольца отводится от колодки, в результате чего между ко­лодками и диском образуется небольшой зазор.

На главный цилиндр через резиновые со­единительные втулки установлен бачок 8, внутренняя полость которого разделена перегородками на два отсека. Каждый от­сек питает одну из камер главного тормоз­ного цилиндра.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками ман­жет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жид­кости.

Вакуумный усилитель, установленный между механизмом педали и главным тор­мозным цилиндром, при торможении за счет разрежения во впускном коллекторе двигателя через шток и поршень первой ка­меры главного цилиндра создает дополни­тельное усилие, пропорциональное усилию от педали.

Тормозные механизмы задних колес

дисковые, с автоматической регулировкой зазора. Тормозные колодки приводятся в действие одним гидравлическим рабочим цилиндром. Оптимальный зазор между ди­ском 3 (рис. 9.3) и колодками поддержива­ется по тому же принципу, что и у тормоз­ных механизмов передних колес.

Наконечник 9 троса привода стояночного тормоза соединен с разжимным рычагом

12, установленным на подвижной скобе 5. Рычаг привода стояночного тормоза, зак­репленный между передними сиденьями на тоннеле пола, оборудован механизмом регулировки натяжения тросов и соединен с уравнителем передним тросом. Перед­ние наконечники тросов соединены с ура­внителем механизма натяжения.

Стояночному тормозу не требуется осо­бый уход. При текущем ремонте проверьте степень износа его деталей. Чрезмерно из­ношенные детали замените.

При обнаружении обрыва оболочек или проволок тросы нужно заменить новыми.

Рис. 9.2. Главный тормозной цилиндр с бачком: 1 - разъем датчика уровня тормозной жидкости; 2 - штуцер вывода жид­кости в главный цилиндр привода выключения сцепления; 3,10 - соединительные втулки; 4 - уплотнительное кольцо; 5 - толкатель поршней; 6 - главный тормозной цилиндр; 7 - пробка бачка; 8 - бачок главного тормозного цилиндра; 9 - па­лец крепления бачка к главному тормозному цилиндру; И - отверстие второго контура; 12 - отверстие первого контура

Рис. 9.3. Тормозной механизм заднего колеса: 1 - гибкий тормозной шланг; 2 - тормозной щит; 3 - тормозной диск; 4 - направляющая колодок; 5 - подвижная скоба; 6 - защитный колпачок гайки ступицы колеса; 7 - грязезащитный чехол верхнего направляющего пальца; 8 - болт крепления верхнего направляющего пальца; 9 - наконечник троса привода стояночного тормоза; 10 - трубопровод тормозной механизма; И - защитный колпачок клапана выпуска воздуха; 12 - разжимной рычаг привода стояночного тормоза; 13 - болт крепления нижнего направляющего пальца; 14 - грязезащитный чехол нижнего направляющего пальца

Антиблокировочная система тормо­зов (ABS) состоит из датчиков частоты вра­щения колес, выключателя на педали тор­моза, гидроэлектронного модуля управле­ния (HECU) и сигнализатора в комбинации приборов. Антиблокировочная система также оборудована системой самодиагно­стики, выявляющей неисправности компо­нентов системы.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях, предотвращая блокировку колес.

Система ABS обеспечивает следующие преимущества:

- объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;

- сокращение тормозного пути при эк­стренном торможении с сохранением кур­совой устойчивости и управляемости авто­мобиля, в том числе и в повороте.

В случае неисправности системы пре­дусмотрены функции диагностики и под­держания работы при отказах системы.

Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и до­рожных условиях от датчиков частоты вра­щения колес, датчика угла поворота рулево­го колеса, датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вращения колес. В датчиках исполь­зуется эффект Холла, они генерируют вы­ходной сигнал в виде прямоугольных им­пульсов. Сигнал изменяется пропорцио­нально частоте вращения импульсного кольца датчика, установленного на корпусе наружного шарнира привода колеса.

На основе этой информации блок упра­вления определяет оптимальный режим торможения колес.

Различают следующие режимы работы антиблокировочной системы:

- режим нормального торможения. При нормальном торможении электромагнит­ный клапан обесточен, входной клапан от­крыт, выходной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр че­рез электромагнитный клапан и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жид­кость возвращается в главный тормозной цилиндр через входной и обратный клапаны;

- режим поддержания давления. При максимальном снижении давления в рабо­чем цилиндре модуль выдает на электро­магнитный клапан команду на поддержание давления тормозной жидкости, напряжение подается на входной клапан и не подается на выходной клапан. При этом входной и выходной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;

- режим повышения давления. Если мо­дуль определяет, что колесо не заблокиро­вано, то он обесточивает электромагнитный клапан. Напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокиро­вочной системы тормозов требуются спе­циальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания. Гидравлическая система тормозов объединена в единое целое ме­таллическими трубками и шлангами. Систе­ма заполнена специальной тормозной жид­костью класса не ниже DOT-4, которую необходимо периодически заменять. Поря­док замены тормозной жидкости и проверка тормозной системы описаны ниже.

Видео по теме "Renault Megane 2. ТОРМОЗНАЯ СИСТЕМА"

Рено Меган 2 Замена задних тормозных трубок Scenic 3 замена тормозной жидкости Меган 3 Замена задних тормозных дисков на Renault Megane II

Еду я как-то на своем 11-ти летнем тогда Мегане по городу Санкт-Петербургу с желанием заскочить перед работой в один садовый магазинчик, нажимаю на педаль тормоза, а она мягонько так доходит до самого пола. Жму еще раз - все повторяется.
С каждым нажатием на педаль лишаюсь какого-то количества тормозной жидкости, но до магазинчика остается рукой подать, так и дотянул. Вышел из машины, лето, сухой асфальт, сразу видно откуда льёт - где-то в середине кузова с водительской стороны. И почему именно там?
Случилось это на Полюстровском, а там к счастью находится один из оф. дилеров. Захожу и покупаю тормозную жидкость (мне ж еще до работы доехать надо, а после нее до гаража). Так и прокатался на минимальной скорости максимально используя ручник и торможение двигателем. Вобщем оптимизировал езду по критерию минимального использования педали тормоза. Разумеется периодически выбегал и подливал купленную жидкость.

Кто виноват?

Заехав в гараж посмотрел на это дело из ямы. Мокрым оказался щиток, сомнительно защищающий изгиб тормозной магистрали:

Сняв щиток (и конечно же обломав одну из шпилек) увидел такую картину:

Щиток доверху заполнен мокрой грязью с песком (слева), что создает идеальные условия для перегнивания трубок в этом месте.
На Лагуне двумя глубокими коробами закрыта под днищем вся магистраль и грязи в них практически нет.

Совет: вымывайте хоть иногда оттуда грязь!

Влажная грязь не пощадила и расположенное рядом разъемное соединение задних датчиков ABS:

Осмотрев всю магистраль обнаружил еще одну мину замедленного действия:

Те переходы "трубка-шланг", что на задней балке (на фото слева) еще ничего.
А вот те, что в нише над балкой (справа) - полный .
Видимо плохая продуваемость этого места создает там зону повышенной влажности.

Что делать?

Первым делом необходимо быстро вернуть машине возможность возить на работу и обратно её содержимое, а там будем посмотреть.

Подставив под перегнившие трубки вороток небольшим молоточком их заплющил и на всякий пожарный чем пришлось стянул:

Жизнь выявила небезупречность такого решения (подкапывало), что чуть позже было исправлено:

Загиб и циничное сплющивание вопрос с течью решили радикально.
Металл трубок оказался очень пластичным и ни разу не треснул.

Всё, зад полностью отключен. Педаль заметно туже, подтормаживание - отлично, торможение - приемлимо (если сильно не гонять).
Пора заняться поиском окончательного решения.

Имея уже представление о ценах на оригинальные запчасти Renault и сроках их заказа, решил заменить на медь всё, что дальше этих переходных штуцеров:

Переходники расположены примерно под водительским сиденьем.
На Мегане они сориентированы одинаково, а на Лагуне один развернут на 180 градусов (чтоб уж точно при сборке не перепутать).

Снятые тормозные трубки, идущие от балки до суппортов:

Так как у меня задние тормоза дисковые, то трубки содержат резиновые вставки. В принципе трубки можно было и не менять, но смутила коррозия у штуцера (справа).
Штуцерам, как видно из фото, при откручивании пришлось не сладко, рожковым ключиком их было с места не стронуть.
Откручивал самозажимным ключом не торопясь, с предварительным замачиванием.

Закупки.

Без правильного инструмента не обойтись. Хоть жаба и душила, но имея 2 старые машины решился-таки на покупку такого набора.

Продавцы хотели 2000р., но уговорились на 1500р. Были приспособы и за 300р., но они делают только "воронку", а нам-то надо "грибок".

Главной изюминкой дорогого набора является вот такая деталька:

Именно она и позволяет придать концу трубки правильную форму.

Примечание. Прежде чем приступать к работе, см. Примечание, представленное в начале Раздела Прокачка гидросистемы тормозов.

Модели, не оборудованные ABS

1. Если какие-либо трубка или шланг подлежат замене, снимите крышку резервуара главного цилиндра и вновь затяните ее, подложив под нее кусок полиэтилена, чтобы получить герметическое уплотнение и предотвратить потерю жидкости. В качестве альтернативы, пережмите шланги и закупорьте металлические соединительные муфты. Подложите под разъединяемую муфту ветошь, чтобы уловить вытекающую жидкость.

2. Если необходимо отсоединить шланг, отверните соединительную гайку и снимите пружинную скобу, крепящую шланг к кронштейну (обратитесь к сопроводительной иллюстрации).

3. Для того чтобы отвернуть соединительные гайки, нужен специальный накидной ключ подходящего размера (обратитесь к сопроводительной иллюстрации). В качестве альтернативы можно использовать подходящий по размеру двусторонний гаечный ключ, хотя, если гайки коррозированы, велик риск сорвать их фаски. В этом случае используйте самоблокирующийся гаечный ключ и замените трубку и поврежденные гайки. Обязательно очистите гайку, прежде чем отворачивать ее.

4. Если тормозная трубка подлежит замене, приобретите на СТО Renault уже готовую замену с установленными соединительными гайками. Согните новую трубку по профилю оригинала и установите ее на автомобиль.

5. При установке не перетяните соединительные гайки.

6. Убедитесь, что трубки и шланги проложены правильно, не перекручены и надежно закреплены скобами или кронштейнами. Убедитесь также, что шланги не зацепятся за соседние компоненты при смещении компонентов подвески и/или рулевого управления. После установки снимите полиэтилен из-под крышки резервуара (или заглушки и зажимы) и прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов. Смойте пролитую жидкость и проверьте систему на герметичность.

Модели, оборудованные ABS

Внимание! На моделях, оборудованных ABS, прежде чем разъединять тормозные трубки отсоедините кабель массы от батареи и не подключайте его, пока не окончите прокачку. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.

Прежде чем приступать к работе, см. Примечание, представленное в начале Раздела Прокачка гидросистемы тормозов.

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ABS

1. Если какие-либо трубка или шланг подлежат замене, снимите крышку резервуара главного цилиндра и вновь затяните ее, подложив под нее кусок полиэтилена, чтобы получить герметическое уплотнение и предотвратить потерю жидкости. В качестве альтернативы, пережмите шланги и закупорьте металлические соединительные муфты. Подложите под разъединяемую муфту ветошь, чтобы уловить вытекающую жидкость.

2. Если необходимо отсоединить шланг, отверните соединительную гайку и снимите пружинную скобу, крепящую шланг к кронштейну (обратитесь к сопроводительной иллюстрации).

3. Для того чтобы отвернуть соединительные гайки, нужен специальный накидной ключ подходящего размера (обратитесь к сопроводительной иллюстрации). В качестве альтернативы можно использовать подходящий по размеру двусторонний гаечный ключ, хотя, если гайки коррозированы, велик риск сорвать их фаски. В этом случае используйте самоблокирующийся гаечный ключ и замените трубку и поврежденные гайки. Обязательно очистите гайку, прежде чем отворачивать ее.

4. Если тормозная трубка подлежит замене, приобретите на СТО Renault уже готовую замену с установленными соединительными гайками. Согните новую трубку по профилю оригинала и установите ее на автомобиль.
5. При установке не перетяните соединительные гайки.
6. Убедитесь, что трубки и шланги проложены правильно, не перекручены и надежно закреплены скобами или кронштейнами. Убедитесь также, что шланги не зацепятся за соседние компоненты при смещении компонентов подвески и/или рулевого управления. После установки снимите полиэтилен из-под крышки резервуара (или заглушки и зажимы) и прокачайте тормозную гидросистему как описано в Разделе Прокачка гидросистемы тормозов. Смойте пролитую жидкость и проверьте систему на герметичность.

МОДЕЛИ, ОБОРУДОВАННЫЕ ABS

На моделях, оборудованных ABS, прежде чем разъединять тормозные трубки отсоедините кабель массы от батареи и не подключайте его, пока не окончите прокачку. Если не сделать этого, воздух может попасть в гидравлический блок, который очень трудно (в некоторых случаях невозможно) прокачать. При разъединении аккумулятора на моделях Scenic обратитесь к Разделу Системы заряда и запуска.

1. См. параграфы выше, уделяя внимание следующему:
a) При отсоединении тормозной трубки от гидравлического блока, немедленно закупорьте открывшийся канал блока, чтобы предотвратить проникновение в него воздуха (см. Предупреждение). Прежде чем подсоединять трубку к блоку, убедитесь, что и канал, и трубка наполнены жидкостью (обратитесь к Разделу Прокачка гидросистемы тормозов).
b) Если тормозная трубка отделена от главного цилиндра, необходимо прокачать цилиндр, прежде чем подсоединить его к системе (обратитесь к Разделу Прокачка гидросистемы тормозов).

Видео про "Замена тормозных трубок и шлангов" для Renault Megane

замена тормозных трубок рено меган 2 Рено Сценик-замена тормозных трубок Рено Меган 2 Замена задних тормозных трубок

Трубопроводы тормозной системы за­дних колес закреплены на балке задней подвески и соединены с трубопроводами, закрепленными на днище кузова через шланги.

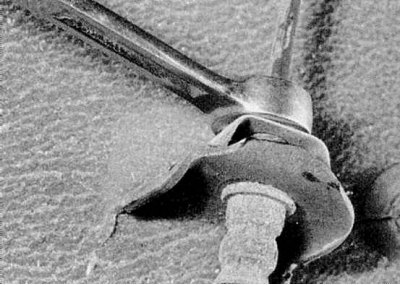

Для отворачивания гаектрубопроводов всег­да применяйте специальные ключи, так как гайки сильно затянуты и обычно корродиро­ваны, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Дальнейшие операции для наглядности пока­заны на автомобиле со снятым двигателем.

1. Установите автомобиль на подъемник или смотровую канаву.

3. Отверните гайки крепления трубопро­водов на гидроэлектронном модуле анти- блокировочной системы тормозов (ABS).

4. Поддев, извлеките фиксаторы крепле­ния и снимите шумоизоляцию.

5. Освободите трубопроводы из держа­телей (для наглядности показано на авто­мобиле со снятым силовым агрегатом).

6. Отверните гайку крепления трубопро­вода к шлангу тормозного механизма пе­реднего колеса.

7. Аналогично отверните гайку крепления трубопровода к шлангу тормозного меха­низма переднего колеса с другой стороны.

8. Снимите трубопроводы тормозных ме­ханизмов передних колес.

9. Отверните гайку крепления трубопро­вода к рабочему цилиндру тормозного ме­ханизма заднего колеса.

10. Аналогично отверните гайку крепле­ния трубопровода к рабочему цилиндру тормозного механизма заднего колеса с другой стороны.

11. Отверните две гайки крепления тру­бопроводов, закрепленных на балке задней подвески.

12. . и отведите трубопроводы в сторону.

13. Снимите с держателей трубопрово­ды, закрепленные на балке задней подве­ски (для наглядности показано на снятой с автомобиля балке задней подвески).

14. С правой стороны на основании кузо­ва отверните две гайки переднего.

15. . и четыре гайки заднего креплений грязезащитного щитка.

16. Снимите грязезащитный щиток.

Выведите трубопроводы из держате­лей на основании кузова в задней.

18. . и передней частях кузова.
