Установка blaupunkt nx на форд мондео
Так как заказать машину с навигацией, установленной на заводе не получилось, принял решение установить блаупункт самостоятельно.
Для замены штатной Sony MP3 нужно купить следующие запчасти (в скобках номера запчастей):
1. Собственно сам блаупункт (1859256)
2. Корзина для него в торпеду, так как от Sony она не подходит (1772622)
3. SD карта с картами (1839594)
4. блок управления климат-контролем
5. Антенна gps с FAKRA разъемом
6. Переходник с обычного видео разъема (тюльпан) на FAKRA (у меня балупункт европейский, есть видеовход)
7. Камера заднего вида в ручку багажника Ebay
Сам процесс установки не очень сложный, так как я не стал переделывать подключение микрофона с Novero в блаупункт. (Не работает голосовое управление) Фактически нужно демонтировать старую магнитолу с блоком климата, вытащить корзину, и установить новую. Еще придется распустить и проложить чуть ниже проводку к кнопкам, так как они теперь ниже магнитолы расположены. По хорошему проводку к кнопкам нужно удлинить, иначе очень сложно одеть разъемы.
Единственные грабли — это штатный паркторник. Нужно будет переделать его на старую схему работы, через выделенные динамики, а не колонки магнитолы.
P.S. Переделал парктроник. Купил два динамика fins 4501599 и ребята из форддиагностик за 30 мин все подключили. Мне повезло, проводка под задний динамик была примотана рядом с задним плафоном освещения.
P.S.S Еще можно новый блок климата не покупать, а подключить внутри панели свой старый. Так то же будет работать.
7 лет
stsalv
Радиопакеты:
1. Радиопакет 60 - Овальная Sony, без CD ченджера, CD/MP3, управление на руле, 8 динамиков.
2. Радиопакет 62 - Овальная Sony, без CD ченджера, CD/MP3 + USB + Bluetooth + голосовое управление, управление на руле, 8 динамиков.
3. Радиопакет 123 - Blaupunkt FX навигация, климат - контроль отдельно, CD/MP3, управление на руле, 6 динамиков.
4. Радиопакет 133 - Blaupunkt NX навигация, вместе с климат - контролем, CD/MP3, без камеры заднего вида, управление на руле, 6 динамиков.
5. Радиопакет 134 - Blaupunkt NX навигация, вместе с климат - контролем, CD/MP3, с камерой заднего вида, управление на руле, 8 динамиков высокой серии.
Думаю, что в этом случае все можно подключить, ибо Blaupunkt NX должен содержать все необходимое для подключения.
EUGENEMIKHAILOV
ничего он не должен и не имеет ничего для подключения.
По сути конструктивно это разные девайсы внутри на задней панели.
30 янв аря 2013
EUGENEMIKHAILOV
Радиопакет 123 - Blaupunkt FX,
Я тоже так думал. со сейчас в 123 пакет входят: "CD/MP3-проигрыватель, 6 динамиков, навигационная система на базе SD-карты с сенсорным экраном 7", ДУ аудиосистемой с РК" (Да и визуально это NX, с тачскрином)
Радио Пакет №133: Радио Пакет №123 + Bluetooth, Голосовое управление (английский язык), USB вход
Радио Пакет №134: Радио Пакет №123 и 133 + 8 динамиков высокого класса, камера заднего вида, обогрев передних сидений
Почитав разные форумы сделал для себя следующие выводы:

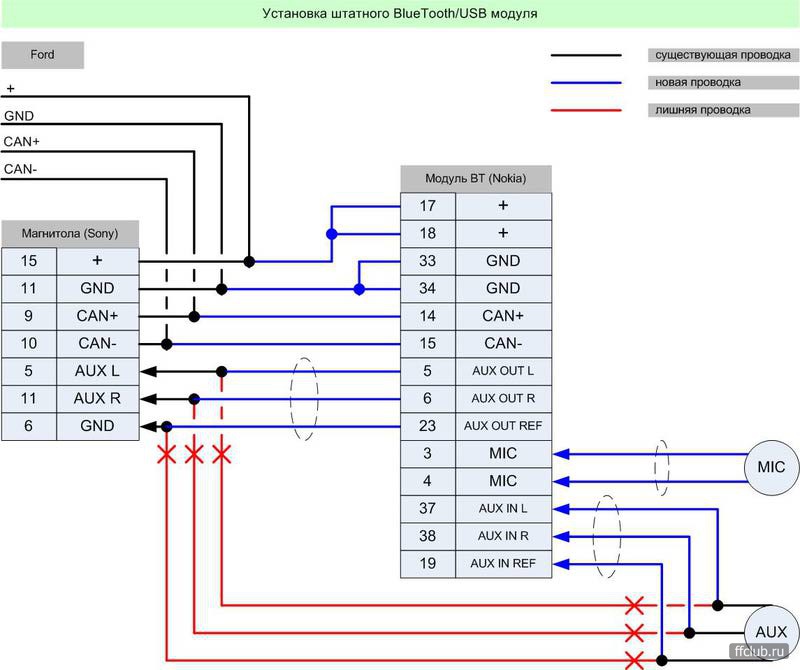

USB+Bluetooth можно подключить, для этого нужен дополнительный модуль Novero
так же есть возможность подключить видео вход (например для медиаплеера или dvd) этим занимается Universe
Как подключить камеру, сколько будет стоить и кто может помочь пока не понятно
Jennik1 Ты имеешь в виду, что Blaupunkt NX бывают двух видов (с возможностью подключить камеру и без таковой?)
хочется верить что аппаратно они все одинаковые и отличаются только прошивкой.
stsalv
Думаю так, что и аппаратно и прошивкой они не отличаются, вся разница должна быть в переферии, т.е. в камере и т. д.
30 янв аря 2013
EUGENEMIKHAILOV
stsalv
Они отличаются не просто камерой и ее выводом - на апаратном уровне вы не припаяете туда Камеру!
В Блау с камерой внутренности по другому идут.
Это уже обсуждалось, никак не получится приконектить ее туда.
Более того я читал на Мондео-клабе что вроде бы если поставить Блау с Куги с Камерой - она Не будет работать на Моне!
30 янв аря 2013
Jennik1
Очень сложно собрать всю информацию по Blaupunkt NX, которой за четыре года накопилось достаточно много.
Знаю что есть два вида (до рестайла и после, первый вариант карты на DVD, Второй на SD)
Теперь получается, что Blaupunkt NX (SD) так же делатся на два варианта с поддержхой камеры (а-ля видеовход) и без поддержки.
Можно ли как-нибудь визуально (по серйиному номеру, прошивке) отличить какая магнитола установлена или только вынимать и искать выходы на задней понели?
Где то читал, что Blaupunkt FX может с SD карты играть mp3 файлы, может ли это делать Blaupunkt NX (SD)?
stsalv
только по выходу-разьему сзади можно отличить.
нет, читать мп3 из СД карты оно никак не может - там живет только навигация и больше ничего.
У меня есть кое какие фоты снятой, позже закину.
Кстати, в природе существовали и FX с камерой, как раз от Куги/Си-макса, т.е с квадратной рамкой, а так же от Транзита - там был только темный цвет Asphalt Grey и зеленая подсветка кнопок.
С камерой вроде разобрался.
Залез в сервисное меню, BoardIDName - "BP Ford MCA A", насколько я понимаю видеовхода у него нет, жаль фильмы смотреть не получится.
Но USB подключить то можно?
Модули BT-USB для Sony и Blaupunkt одинаковые или нужно искать именно под Блау и если искать, то где?
stsalv
смотри, уже говорили.
Берешь Вин-код авто с такой балалайкой как у тебя и вбиваешь в Микрокат.
Далее он выдает все детали подходящие под даный авто, но тебя должно интересовать только блок ВТ-Юсб,
таким образом ты будешь 100% знать финис - финисы на него. Далее сравниваешь все это с кодами на обычный мафон или там другие.
И все сразу станет ясно. Закажешь в экзисте то что нужно.
11 мар та 2013
7 лет
SirCharlie

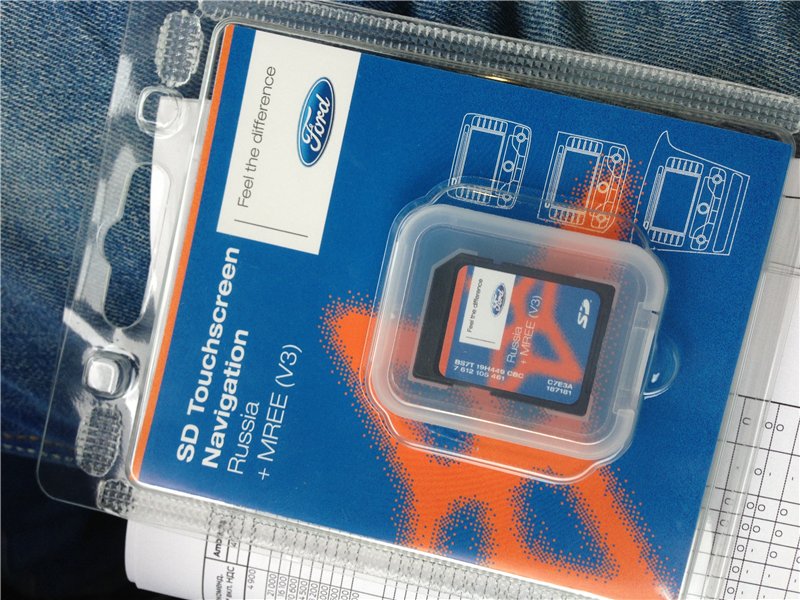

Ну, у меня России нет и я ее никогда в руках не держал так как эта карта мне попросту не нужна.
По идеи ничем не должны кардинальным отличатся и там и там МРЕЕ3,
НО - эти карты должны отличатся годом, и наполнением по идеи, так как от Том-Тома это офиц. последний на сегодня релиз.
Анотацию к ним можно прочесть на вышеизложеных сайтах продавцов ( или на том же и-бее продают их эти же продавцы). Сравнить страны и особо сравнить % стран покрытие которых не полное. В полне возможно что первая от Том-Тома будет по детальнее.
Здравствуйте. Подскажите пожалуйста- как сделать погромче подсказки на NX с sd картой(захожу в меню,затем громкость, сдвигаю ползунок к нав ,а громкость подсказок всеравно тихая и невнятная(приглушение радио или что выбрано есть и очень заметное) И что такое АПГ(там-же где громкость)
Здравствуйте. У меня проблема с подключением БТ модуля. Я на свой Galaxy (11 месяц 2007 года) поставил навигацию NX plus (Ford Mondeo 2010) и начал войну с БТ модулями. Сначала пробовал подключить CS7T-14D212. Никчему не привело: радио опозновало модуль, но телефон не соединялся. Сейчас попробовал 8М5Т-19С112. Телефон заработал полностью, но не распознает usb stick(пробовал несколько штук).На дисплее горит только line in, на usb не переключает. Задолбался воевать, может у кого есть решение.
здравствуйте. Поменял себе телефон с htc на самсунг гелакси с 3,и вот проблема. не вижу антенки (или степени зарядки) на экране магнитолы,а ведь раньше была. Помогите разобраться ,можнт приложение какое надо ? Я в телефонах ничего не понимаю
Pavlik-40
Привет, а расскажи плиз детальнее или пусть кто подскажет - где на экране был значек степени зарядки? Я такого ниразу не видел!
У меня блау, днвайсы были - яблоко4s, блекбери болд, блекбери торч, и сейчас сони х- реria z1 compact. Ни на одном ге наблюдал такого, или мож не замечал, куда смртреть то?
Это меню зависит от телефона и верии ос.

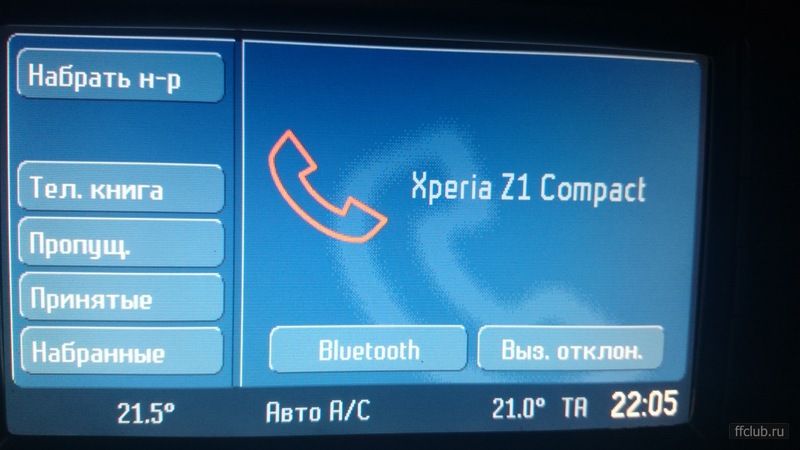

Так у меня даже само меню слева не такое как на фото, а присутствует одновременно пропущенные звонки, набраные и что то там еще, сфотаю.
16 июля 2014
Jennik1Да меню телефона с лева и у меня такое же,просто симка новая( на НТС) и по ней и на нее ниразу не звонили. А на других (в смысле в дастере и новом рено логан)антенки и степень зарядки отображает с моего телефона.
Pavlik-40
Это зависит от степени сопряжения магнитола-телефон.
На сайте форда есть брошура компатибилити разных телефонов. И там указано и описано вкратце.
Например айфон полная совместимость, кроме одного пункта, там указано какого. И так по многим моделям телефонов.
Посмотрите ваш телефон, скорее всего он не полностью сопрягается.
ВСем привет!
У меня ьщтвущ дорестайл с голосовым модулем с USB. Поставил рестайловый BLaupunkt NX. Сходу заработало все кроме голосового управления. Прочел в инете что сначала микрофон идет в блау потом в модуль. Переделал проводку согласно схемы в итоге теперь не работает ни телефон, ни голосовое управление. Что я делаю не так?
mironov3
Смотри на мондео форуме в барахолке,
Также тут в купи-продай,
А также на е-бее и польском allegro.pl
Парни где и у кого в Москве можно приобрести модуль видео для Блау разработанный Universe?
Спасибо
PS: Universe не выходит на связь в личке
26 нояб ря 2014

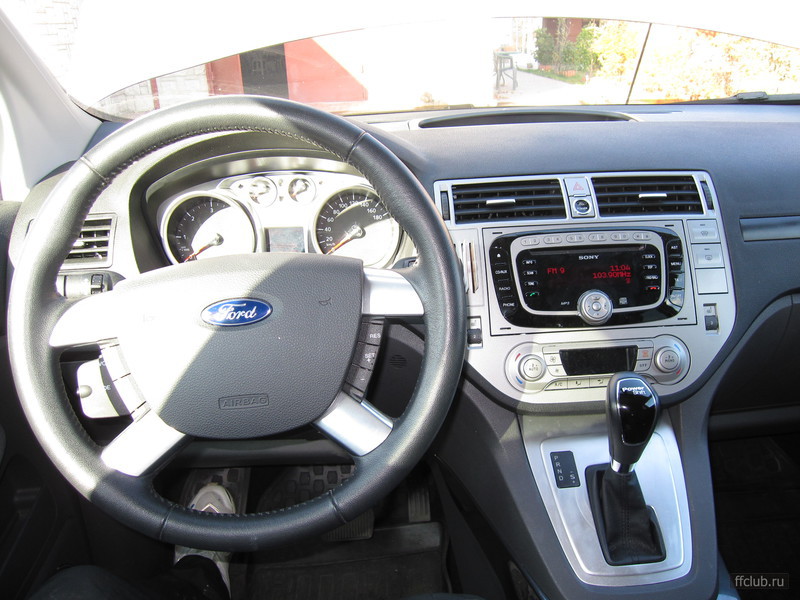

Имею Куга 1 Титаниум ( август 2012г, Сделано в Испании для Украины). шумка дверей. Радиопакет 62 - Овальная Sony, без Ченджера, cd/mp3 + usb + bluetooth + голосовое управление, ДУ на руле, 8 динамиков. Ранее подключал к Блютузу iPhone 5S и iPad. При голосовом управлении общалась девушка на русском.
Приобрел Блау NX с польского Allegro от Куга 2012 (ноябрь 2012) бельгийка с видеовходом + карта западной Европы с Турцией 2012г.
Снял Sony, подключил Блау. В нижнем белом разьеме только 3 контакта от AUX.
Подключил: - Антену 2 контакта Fakra
- GPS -антенну ebay
- переходник для видео с универсальным Fakra Z ebay в ставил в видеовход в Блау а дальше удлинитель папа RCA-папа RCA в phantom VS-200.
- заменил джампер за бардачком справа за стойкой замотанный в паролоне на 1592581 (на екзисте пробивается как ТРОС)
- Корыто для Блау 1235007
- Рамка на панели 1498696 (екзист пробивает как "щиток приборный", внимательно нужно смотреть при получении. Рамка была запечатанная в бумагу а потом в пакете, но в нижнем углу острый край рамки сделал дырочку и при транспортировки была ПОЦАРАПАНА. При получении показал манагеру - хотели поменять. но цена на замену практичеки в 2 раза выше. ( колебание валюты меняет цены).
- заднюю камеру вместо ручки на проводе alie . Устанавливал в 6 дверь по правой стороне. С ручки провод провел через резинку к полость крышки зад дворника. Там же подключение через регулятор напряжения (15грн (2$) на радио рынке), взял массу с черного провода мотора зад дворника, а +12 на красный провод который идет вместе с видео кабелем к ГЕМ С100 - 1 пин ( +12 при вкл. заднего хода). Провод провел: делал большую дырку под крышкой зад дворника, длинной отверткой протолкнул резинку с перегородки провода обогрева стекла. Протолкнул к верхнему правому углу к гофре, там сделал отвестие под резинкой в МЕТАЛЛИЧЕСКОЙ перегородки 10мм. С гофры вынул резиновый шланг, потом провел провод, за 30 см к проводу примотал шланг и опять вернул на место. Аналогично проводил через 5 дверь. По крыше к правой стойки, там к ГЕМу.

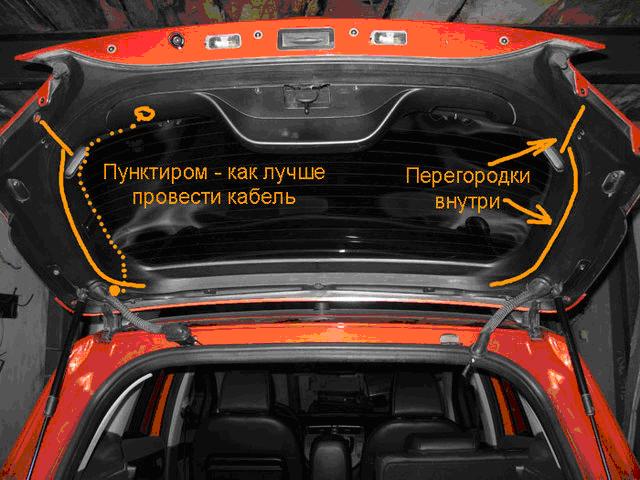

Фото соклубника, он провел слева, а я справа но аналогично

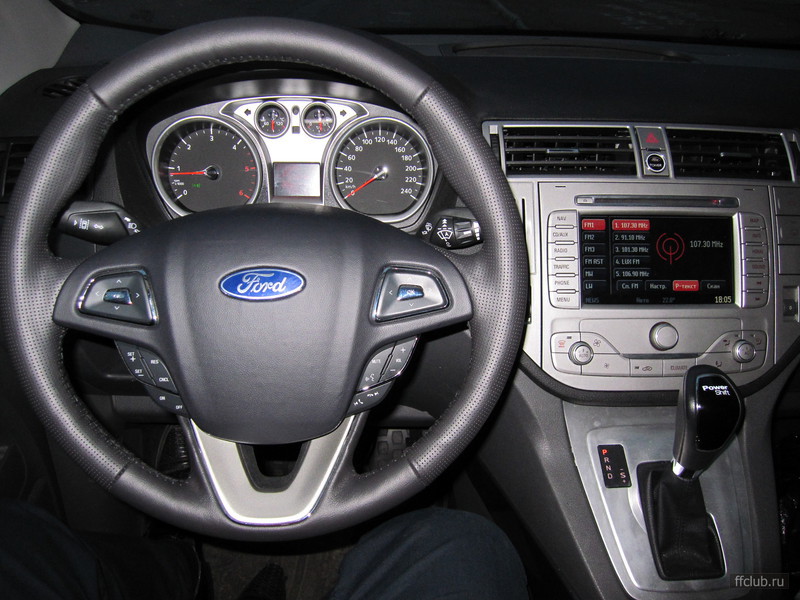

Подключил - работает. Звук чище. Нави видит 6-8 спутников. Украина - молоко (покрытия на карте нету, только Европа). При включении задней камеры: если обьект попадает в поле полос - звучит штатный парктроник. Постоянный звук STOP при контакте обьекта к красной полосе на камере STOP - ОООчень хорошо. где-то 15-20см. При переключении коробки в движение включается передняя камера на 5-10 сек.
Голосовое управление стало на Английском языке - РАБОТАЕТ, даешь команду "Phone", "Dial number" диктуеш номер на англ. А если выбрать телефонную книгу Девушка на русском языке говорит "назовите имя" и называешь сначала имя а потом фамилию - и после подтверждения звонит. Я в ШОКЕ. На белом разьеме Блау ТОЛЬКО 3 провода, вход и выход на Міс не задействованы.
ЕЛМ подключил - "прочитать конфигурацию" - а у меня уже выставлено B/T+USB+AUX+ Navi
Для снятия штатной магнитолы нужно пара пластиковых карт, плоская отвёртка и звёздочка на 20.
Сначала снимаем защитный кожух с рукоятки переключения передач.
Выдёргиваем хромированный ободок вокруг ручки и снимаем его через верх.
Теперь вынимаем накладку ближе к заднему сиденью(защёлки стоят слева и справа). И следом снимаем основную облицовку вокруг магнитолы. Поддеваем пластик парой карточек, вставив между ними отвёртку.
Придерживая за освобождённое ушко продолжаем последовательно освобождать накладку.
Скрытая проводка радар-детектора, снятие магнитолы blaupunkt — mondeo
Всем привет.
Наконец то дошли руки до протяжки проводки для радар-детектора.
Пользуюсь им редко, но очень не люблю провода открытые в салоне.
Причем, делал без врезки в штатные провода.
В подлокотнике установлен разветвитель, вот к нему и подключился.
Чтобы вывести провод в нужное место (центральный воздуховод) пришлось снимать магнитолу. Делал это в первый раз. Не без приключений.
Снял черный пластик.
Открутил торксом все видимые шурупы (8шт). А воз и ныне там.
Оказывается вот для чего эти отверстия)))
Засунул в нижнюю дырку пластину, и она там защёлкнулась. В этот момент я понял, что обратной дороги нет))) снимать придется.
С помощью второй такой пластины и такой то матери все свершилось.
Вылезла проблема №1 — keycode от магнитолы. Продавец код просто профукал, а мне пришлось выкручиваться и искать ответы на зарубежных форумах. В одной из предыдущих записей (запись о восстановлении keycode для Blaupunkt) я нашел способ бесплатно найти этот код. Проблема решена.
Вылезла проблема №2 — ключей для снятия блау у меня было всего 2 штуки. Пришлось резать из пластиковых карт… Очень интересно, что карты не все одинаковые ) Имеется в виду по жесткости. Но в целом ключи из пластиковых карт задачу свою выполнили и умерли только после 2 снятий блау… Зачем снимал несколько раз — расскажу.
Исходные данные — была Sony+Novero+голосовое управление на русском и 9 динамиков. И вот, в одни из выходных решился на установку всего этого добра.
В добро входило:
— GPS приемник FAKRA (куплен на Али)
— пины для разъема Novero (для перепиновки микрофона в Blaupunkt). Код запчасти — 61138369696
— кримпер (обжимной инструмент) и штук 100 самих зажимов, ну и стриппер (инструмент для снятия изоляции), все это заказано опять же на алиэкспресс.
— термоусадка и провода
— два спикера парктроника (код запчасти 4501599)
Отмечу, что корзина для Blaupunkt, блок климата и рамка были уже в комплекте, поэтому и не пришлось их докупать отдельно.
Начать решил с динамиков (самое хреновое было то, что сами парктроники у меня не работают — где-то обрыв в проводах, до сих пор не найду времени заняться ими). Но делаем же все по уму, поэтому начать решил с динамиков парктроников.
У меня седан 2013 года (титаниум), я думал, что проводка должна быть. Но нет!
— передний спикер установил минут за 10 (снял приборку, там был разъем и штатное место для крепления), подключил и собрал. О, думаю, как быстро и легко.
— задний спикер я в итоге искал два дня. Точнее не его — а проводку под него… Все пишут — либо в потолке возле заднего плафона, либо под обшивкой заднего сиденья. Самое интересное, что проводка из блока управления парктрониками на задний спикер есть, но проследить куда она уходит — каюсь, не смог. В итоге плюнул, отрезал провода в разъеме блока управления парктрониками и протянул напрямую провода к спикеру. Сам задний спикер установил в штатное место под обшивкой заднего сиденья.
