Чтобы снять прикуриватель модели Киа Рио, необходимо.

1. Выключить зажигание, открыть капот, а затем сбросить клемму с аккумулятора.
2. Надо убрать чехол рычага АКПП.
3. Расстегиваем замок на рычаге, открываем заклепку и поднимаем кожух наверх.
4. Отстегиваем защелки пепельницы и демонтируем ее, отключив разъемы AUX и USB.

Как снять прикуриватель Киа Спортейдж 3?

Для того что бы ее вынуть, надо сначала внутри металлической части отодвинуть защелки пластмассового гнезда (на фото есть металлическая часть с отверстиями под защелки). Потом пластмассовое гнездо легко вынимается. С блоком USB+AUX надо приложить силу. Боялся, что защелки отломаю, но ни чего — обошлось.

Где находится предохранитель прикуривателя на Киа Рио 3?

Киа Рио 3: предохранитель прикуривателя — где находится Установлен в салоне под номером 3.

Как снять прикуриватель на Хундай Гетц?

Как разобрать прикуриватель в Getz? Hyundai Getz

1. Для того, чтобы прикуриватель разобрать, придётся немного снять консоль.
2. Для того, чтобы подснять консоль, нужно вначале в дне заднего подстаканника, расположенного под накладкой, выкрутить саморез.
3. теперь откручиваем набалдашник рычага КПП;
4. Теперь поднимаем ручник верх;

Как снять прикуриватель на Шевроле Ланос?

Для демонтажа вам потребуется только плоская отвертка. Первым делом нужно отсоединить минусовую клемму на аккумуляторе. Затем берем нашу отвертку и отжимаем фиксатор. После этого появится возможность извлечь патрон прикуривателя из центральной панели.

Как снять прикуриватель на Шевроле Лачетти?

Необходимо снятие декоративной панели. Держится она на пластиковых защелках, поэтому снимать ее нужно аккуратно. Сзади расположена инструкция и пинцет, помогающий вытаскивать элементы. Для ремонта потребуется вытащить предохранитель F19, отвечающий за прикуриватель Шевроле Лачетти, а затем заменить его новым.

Где стоят предохранители на Киа Рио 3?

В Киа Рио — 3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

• Наружный блок предохранителей расположен в моторном отсеке со стороны водителя.
• Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя.
• Как?

Как узнать сгорел предохранитель или нет?

Чтобы убедиться, что элемент вышел из строя, можно использовать мультиметр. Такие приборы имеют звуковой режим. Автомобилисту нужно замкнуть тестером два вывода предохранителя, после этого должен появиться писк. Если звука нет, значит предохранитель нуждается в замене.

Как снять прикуриватель на хундай акцент?

Снятие и установка нового патрона прикуривателя

1. Необходимо выключить зажигание, открыть капот и убрать минусовой провод с клеммы аккумулятора.
2. Отсоединяем центральную фальшпанель.
3. Открываем бардачок, опуская его полностью вниз.
4. Выдвигаем подстаканник, а затем выкручиваем два винтика, расположенные в глубине.

Где находится предохранитель прикуривателя на хундай акцент?

Предохранитель прикуривателя Hyundai Accent находится в салонном блоке предохранителей. Который в свою очередь находится за дверцей возле двери, слева от педали сцепления.

Где находятся предохранители Хендай Гетц?

Большинство предохранителей и реле расположены в монтажном блоке под капотом — на рисунке цифра 5. Чтобы добраться до предохранителей отожмитезащелку крышки блока и снимите ее. На внутренней стороне крышки нанесена схема расположения предохранителей и реле.

Скачок напряжения в бортовой сети автомобиля может вывести из строя электронный блок управления. Именно поэтому запускать двигатель с разряженным аккумулятором, применяя соединительные провода, следует только в последовательности, описанной выше.

Отсоединяем зажимы "плюсового" кабеля от "плюсовой" клеммы разряженного аккумулятора и батареи-донора.

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование.

При выходе такого устройства из строя внутри перегорает элемент.

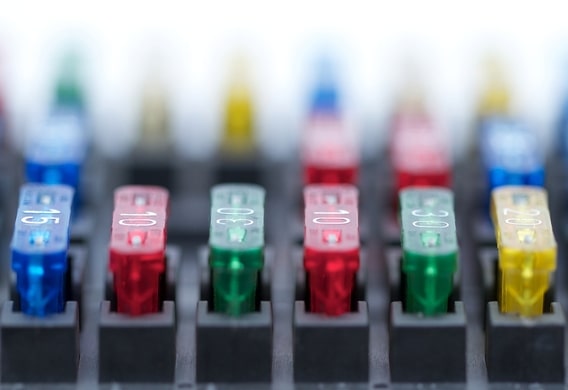

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для
защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

Другие расшифроки схемы монтажного блока

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

1. Поворачиваем ключ зажигания и выключаем электрооборудование.
2. Открываем крышку блока предохранителей.
3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

1. Поворачиваем ключ зажигания и выключаем все оборудование.
2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

Многие владельцы легковых автомобилей Киа Рио (Kia Rio), сталкиваются с проблемами работы прикуривателя, когда начинают использовать его гнездо в качестве розетки для обеспечения питанием дополнительных устройств, таких как, видео регистратор, компрессор для накачки шин, зарядное устройство для сотового телефона и т.д. В лучшем случае, эти проблемы связаны с перегоранием предохранителя, защищающего данную электрическую цепь, а в худшем случае, может выйти из строя само гнездо прикуривателя или даже сгореть дорожка на плате монтажного блока.

Беда в том, что эти водители не знают о неимении в автомобилестроении единого стандарта регламентирующего диаметр и глубину гнезда прикуривателя. Поэтому, у разных производителей автомобилей, эти параметры, пусть и на незначительную величину, но все же будут отличаться по размеру. В связи с этим, и штекера дополнительных устройств имеют разные размеры по их диаметру и длине, что и приводит к короткому замыканию в гнезде прикуривателя, если штекер не соответствует размеру этого гнезда.

Короткое замыкание, вызывает перегорание предохранителя прикуривателя, который расположен в монтажном блоке, находящемся в передней панели слева от рулевой колонки. Найти его, Вам поможет схема расположения предохранителей, нанесенная на обратную сторону крышки монтажного блока, в которой данный предохранитель обозначен символом в виде сигареты и надписью C/UGHTER.

Основная причина коротких замыканий связана с тем, что гнездо прикуривателя автомобиля Киа Рио имеет меньший диаметр, по сравнению с некоторыми другими марками автомобилей. И при попытке подсоединить к нему штекер с большим диаметром, ломается пластмассовая перегородка между плюсовым и минусовым контактом штекера, что приводит к их соприкосновению и короткому замыканию, вызывающему перегорание предохранителя.

Кроме этого, штекер большего диаметра в гнезде прикуривателя может заклинить и при его вытаскивании, если не придерживать рукой панель, на которой закреплено гнездо прикуривателя, может вырвать и саму панель. Не зря, в руководстве по эксплуатации автомобиля Киа Рио написано, что нельзя использовать гнездо прикуривателя для подключения к нему дополнительных устройств, ведь слева от него есть розетка, куда разрешается подключать сертифицированное производителем автомобилей Киа Рио дополнительное оборудование.

Современные автомобили имеют как минимум один разъем, а более продвинутые комплектации – несколько. Это связано с тем, что к гнезду прикуривателя на Киа Рио подведено 12 вольт, и его можно использовать как стандартную розетку для подключения электроприборов. Сюда втыкаются зарядки от мобильника, павербанки, планшеты ноутбуки, регистраторы или GPS-навигаторы.

Некоторые водители включают в гнездо прикуривателя Киа Рио электрочайник, автомобильный пылесос, подставку для кружки, вентилятор, даже компрессор. Перечень приборов велик, поэтому поломка разъема чревата неприятностями. Чтобы знать, как правильно снять панель прикуривателя, провести ремонт или замену гнезда на КИА Рио, рекомендовано прочитать эту статью.

Причины неисправности прикуривателя

Устройство прибора одинаково во всех современных авто. Он имеет две основных части – металлический стержень, внутри которого установлена тонкая нихромовая нить, а также гнезда, к которому подведены три провода питания.

Во включенном положении спираль внутри прикуривателя Киа Рио начинает разогреваться из-за того, что через нее пропускается электрический ток. После достижения температуры, необходимо для прикуривания, срабатывает термореле, которое возвращает прибор в исходную позицию. При правильной эксплуатации он способен долго работать, однако иногда возникают поломки.

К прикуривателю подходят три шнура.

1. Основной плюс. Идет от гнезда прикуривателя Киа Рио к аккумуляторной батарее. Его задача – нагрев металлической нити. Подключен через специальный защитный элемент с номиналом 15 ампер.
2. Дополнительный плюс. Гарантирует исправную работу лампочки подсветки прикуривателя. Светофильтр находится вокруг гнезда прибора, что помогает найти его при плохом освещении. Запитан через желтый или белый провод.
3. Основной минус, масса. Один конец подходит к кузову авто, а второй – к корпусу прикуривателя. При замыкании этих контактов через устройство начинает проходить ток.

Наименование поломки	Работа по исправлению
Слабый контакт	Отверткой подогнуть фиксирующие усики гнезда прикуривателя.
Появление постороннего налета	Убрать окислы и ржавчину при помощи надфиля, наждачной бумаги.
Сгоревший автопредохранитель	Установка исправного элемента, номиналом 15 ампер в монтажный блок салона.
Неисправность проводов	С помощью тестера проверить контакты проводов гнезда, осмотреть их, заменить оборванные кабели новыми.
Перегорание лампочки	Разборка и замена исправной деталью.
Выгорание нихромовой нити	Сменить прикуриватель.

Перегорел предохранитель

Одна из наиболее частых поломок. Перед тем как снять устройство, следует проверить предохранитель гнезда прикуривателя на КИА Рио – возможно, сломался именно он. Защитный элемент находится в монтажном блоке, который расположен в салоне. Щиток на Киа Рио установлен с левой стороны торпеды, в нижней части. Необходимо демонтировать декоративную панель. Она должна легко сниматься голыми руками, после того, как ее освободят от защелок (см. фото).

Чтобы удобно было вытаскивать его, понадобится пинцет или небольшие плоскогубцы. Надо менять предохранитель F3 с номиналом 15 Ампер. Запрещается установка элемента, рассчитанного на большую силу тока. При появлении короткого замыкания это приведет к перегреву кабелей, выгоранию проводки или пожару.

Запрещается подключать слишком мощные электроприборы. Предельная мощность составляет 180 Ватт. Формула для расчета P (180 Ватт) =I (12 вольт)*A (15 Ампер), где I – напряжение сети, A – максимальная сила тока.

Как снять панель прикуривателя?

Разбирать консоль на Киа Рио придется при помощи инструментов. Потребуются:

Если потребуется ремонт гнезда прикуривателя Киа Рио, то лучше запастись:

• паяльной лампой с припоем;
• пластиковыми съемниками для демонтажа деталей панели;
• изоляционной лентой;
• новыми проводами, минимально допустимое сечение для кабелей – 1,5 квадратных миллиметра;
• тестер для прозванивания шнуров;
• запчасть.

На рынке продаются разные варианты прикуривателя Kia Rio, подходящие для замены. Цена детали составляет 500 – 900 рублей. Дешевые китайские аналоги собираются из некачественных материалов, которые не прослужат долго. Поэтому лучше купить оригинальную запчасть. Ее артикул – 951201G080.3

Быстрая замена

Чтобы снять прикуриватель модели Киа Рио, необходимо.

1. Выключить зажигание, открыть капот, а затем сбросить клемму с аккумулятора. Это обесточит сеть и исключит риск короткого замыкания. Можно также вытащить предохранитель F3 из монтажного блока.
2. Надо убрать чехол рычага АКПП. Поддеваем отверткой пластиковые защелки кожуха.
3. Расстегиваем замок на рычаге, открываем заклепку и поднимаем кожух наверх.
4. Отстегиваем защелки пепельницы и демонтируем ее, отключив разъемы AUX и USB.
5. В образовавшуюся щель просовываем руку и аккуратно тянем панель на себя.
6. Отсоединяем колодки жгутов от прикуривателя.
7. Демонтируем металлическое кольцо, через отверстие.
8. Снимаем светофильтр.

Ремонтируем деталь, а затем приступаем к установке. Порядок действий – обратный снятию.

Видео о ремонте прикуривателя на Kia Rio 3

Важно после починки соблюдать правила эксплуатации:

• запрещается подключать в гнездо приборы, суммарной мощностью более 180 Ватт (компрессоры для накачки колес, чайники);
• запрещается установка предохранителя, рассчитанного на большую силу тока, чем 15 ампер или монтаж скрепок, проволок вместо защитного элемента;
• не допускается замыкание контактов – отверткой или другими металлическими предметами;
• периодически необходимо проводить профилактические работы, очищая контактные места от налета или окислов, а также подгибать фиксирующие усики.

В этом разделе расположено видео, которое расскажет, как снять прикуриватель на примере модели КИА Сид и Рио.

Выключаем замок зажигания и все другие системы (зарядное устройство от прикуривателя, дополнительные габаритные огни и т. д.). Освобождаем доступ к предохранителям. Для этого поддеваем нижнюю часть крышки пальцами и снимаем ее.

Контролируем прилагаемое усилие, чтоб не повредить панель и ее пластиковые крепления. На обратной стороне крышки указана схема расположения предохранителей для киа рио. Исходя из того, что перестало работать (прикуриватель, габаритные огни, система обогрева) находим проблемный предохранитель.

Необходимо заменить непригодный элемент с помощью съемного инструмента (комплектуется в блок предохранителей).

Плавкие элементы всех систем комфорта (устройство обогрева зеркала заднего вида, кондиционер, система подогрева сидений и т. д.) находятся в салонном блоке предохранителей.

• Таблица назначения и соответствия предохранителей

• Замена предохранителей в подкапотном блоке автомобилей kia rio 2010, 2011, 2012, 2013, 2014 годов выпуска

Отключаем все потребители электрического тока. Открываем капот и справа от аккумуляторной батареи находим блок. Сжимаем фиксаторы и движением вверх открываем крышку.

Сбоку монтажного короба у автомобилей киа рио установлен блок силовых предохранителей.

После замены вышедших из строя плавких элементов, защелкиваем крышку блока. Необходимо проследить за герметичностью ее установки. Это предотвратит попадание влаги в блок ( влага может привести к замыканию контактов и выходу из строя всего блока ).

1. Выключите мотор.
2. Выключите фары и габаритные фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10А / AUDIO 15А”.

Важно! Предохранители меняются строго по своему амперажу. Больший номинал приведет к тому, что плавкий элемент не разомкнет цепь. Тогда скачки электрического тока приведут в негодность более дорогостоящие детали, а перегрев электропроводки опасен коротким замыканием и воспламенением.

Даже временная установка самодельных конструкций (перемычек) СТРОГО ЗАПРЕЩЕНА!

При необходимости можно взять предохранитель из другой системы, которая менее важна при эксплуатации автомобиля ( стереосистема, система обогрева сидений и подобное ).

Размыкание цепи плавким элементом — это следствие проблемы. Поэтому замена предохранителя может служить только временной мерой. Обязательно необходимо провести диагностику и устранить неполадки у специалистов автомобильного сервиса kia rio.

Чтобы снять прикуриватель модели Киа Рио, необходимо.

1. Выключить зажигание, открыть капот, а затем сбросить клемму с аккумулятора. Это обесточит сеть и исключит риск короткого замыкания. Можно также вытащить предохранитель F3 из монтажного блока.
2. Надо убрать чехол рычага АКПП. Поддеваем отверткой пластиковые защелки кожуха.
3. Расстегиваем замок на рычаге, открываем заклепку и поднимаем кожух наверх.
4. Отстегиваем защелки пепельницы и демонтируем ее, отключив разъемы AUX и USB.
5. В образовавшуюся щель просовываем руку и аккуратно тянем панель на себя.
6. Отсоединяем колодки жгутов от прикуривателя.
7. Демонтируем металлическое кольцо, через отверстие.
8. Снимаем светофильтр.

Ремонтируем деталь, а затем приступаем к установке. Порядок действий – обратный снятию.

Где находятся и как поменять предохранители Рио 3

Блок предохранителей под капотом находится вблизи батареи аккумулятора. Второй блок расположен в салоне, на панели, возле которой обычно находится левое колено водителя.

Для замены следует снять крышку блока — с обратной стороны нарисована схема предохранителей и установлены щипцы. Ими следует ухватить нужный предохранитель и вытащить. Затем осмотреть его на свет.

Если нить внутри предохранителя перегорела — значит его надо менять на такой же по цвету и номиналу силы тока (5, 10, 15, 20 или 25). Если предохранитель визуально целый, но цепь, за которую он отвечает, не работает — все равно стоит попробовать установить новый предохранитель — они стоят недорого.

При необходимости можно установить и обычные флажковые предохранители. Они немного выше и будут слегка торчать из гнезда.

В случае, когда установка нового предохранителя не помогла устранить проблему с фарами, дворниками, электрическими стеклоподъемниками и т.п., следует поискать короткое замыкание или заменить саму составляющую.

KIA RIO 4 комфорт 1.6 МКПП

KIA RIO 4 X-line Prestige 1.6 АКПП

Какие предохранители ставить на Киа Рио 3?

Оригинальный номер основного блока (в салоне, идет в сборе с реле) — 91955-4Y570, средняя цена 25799 руб., блока предохранителей под капотом (в сборе с проводкой) — 912204Y020, средняя цена 39217 руб.

Блок предохранителей Киа Рио 3 2014 года.

Предохранители под капотом.

Панель возле водительского места.

Схема предохранителей в салоне.

Предохранители в блоке в салоне.

Взять щипцами предохранитель.

Вставить новый или целый старый.

Вернуть на место щипцы.

Причины неисправности прикуривателя

Устройство прибора одинаково во всех современных авто. Он имеет две основных части – металлический стержень, внутри которого установлена тонкая нихромовая нить, а также гнезда, к которому подведены три провода питания.

Во включенном положении спираль внутри прикуривателя Киа Рио начинает разогреваться из-за того, что через нее пропускается электрический ток. После достижения температуры, необходимо для прикуривания, срабатывает термореле, которое возвращает прибор в исходную позицию. При правильной эксплуатации он способен долго работать, однако иногда возникают поломки.

К прикуривателю подходят три шнура.

1. Основной плюс. Идет от гнезда прикуривателя Киа Рио к аккумуляторной батарее. Его задача – нагрев металлической нити. Подключен через специальный защитный элемент с номиналом 15 ампер.
2. Дополнительный плюс. Гарантирует исправную работу лампочки подсветки прикуривателя. Светофильтр находится вокруг гнезда прибора, что помогает найти его при плохом освещении. Запитан через желтый или белый провод.
3. Основной минус, масса. Один конец подходит к кузову авто, а второй – к корпусу прикуривателя. При замыкании этих контактов через устройство начинает проходить ток.

С помощью тестера проверить контакты проводов гнезда, осмотреть их, заменить оборванные кабели новыми.

Перегорел предохранитель

Одна из наиболее частых поломок. Перед тем как снять устройство, следует проверить предохранитель гнезда прикуривателя на КИА Рио – возможно, сломался именно он. Защитный элемент находится в монтажном блоке, который расположен в салоне. Щиток на Киа Рио установлен с левой стороны торпеды, в нижней части. Необходимо демонтировать декоративную панель. Она должна легко сниматься голыми руками, после того, как ее освободят от защелок (см. фото).

Чтобы удобно было вытаскивать его, понадобится пинцет или небольшие плоскогубцы. Надо менять предохранитель F3 с номиналом 15 Ампер. Запрещается установка элемента, рассчитанного на большую силу тока. При появлении короткого замыкания это приведет к перегреву кабелей, выгоранию проводки или пожару.

Как снять панель прикуривателя?

Если потребуется ремонт гнезда прикуривателя Киа Рио, то лучше запастись:

• паяльной лампой с припоем;
• пластиковыми съемниками для демонтажа деталей панели;
• изоляционной лентой;
• новыми проводами, минимально допустимое сечение для кабелей – 1,5 квадратных миллиметра;
• тестер для прозванивания шнуров;
• запчасть.

На рынке продаются разные варианты прикуривателя Kia Rio, подходящие для замены. Цена детали составляет 500 – 900 рублей. Дешевые китайские аналоги собираются из некачественных материалов, которые не прослужат долго. Поэтому лучше купить оригинальную запчасть. Ее артикул – 951201G080.3

Видео о ремонте прикуривателя на Kia Rio 3

Важно после починки соблюдать правила эксплуатации:

• запрещается подключать в гнездо приборы, суммарной мощностью более 180 Ватт (компрессоры для накачки колес, чайники);
• запрещается установка предохранителя, рассчитанного на большую силу тока, чем 15 ампер или монтаж скрепок, проволок вместо защитного элемента;
• не допускается замыкание контактов – отверткой или другими металлическими предметами;
• периодически необходимо проводить профилактические работы, очищая контактные места от налета или окислов, а также подгибать фиксирующие усики.

В этом разделе расположено видео, которое расскажет, как снять прикуриватель на примере модели КИА Сид и Рио.

В автомобилях Kia Rio 3-го модельного ряда 2012, 2013, 2014, 2015, 2016 годов выпуска применены привычные для автомобилиста предохранительные элементы ножевого типа. Их преимущество перед устаревшими цилиндрическими вставками в том, что требуется гораздо меньше места для установки.

Сам корпус предохранительной вставки изготовлен из цветной прозрачной пластмассы. Цвета стандартные, и по ним легко определить электрический номинал. Дополнительно значение нанесено цифрами на корпусе. Используемые номиналы – от 5 до 80 ампер.

Обслуживать схемы, где использованы ножевые элементы, безопаснее, так как рука человека не контактирует с токопроводящей шиной.

В конструкции Киа Рио все защитные приборы разделены на два ряда по силе тока, для которого они предназначены.

За высоконагруженные цепи отвечает блок, находящийся в моторном отсеке (всего 30 элементов), а за проводку с нормальными и малыми токами – в салоне авто (16 штук). Итого в машинах 3-й серии установлено 46 предохранителей.

Благодаря прозрачности пластмассы, из которой сделан элемент, можно без проблем понять, цел ли плавкий участок вставки внутри него.

У неискушенного автовладельца иногда возникают сомнения, какого размера брать вставки. Ведь ножевые предохранители существуют трех типоразмеров: мини, стандарт и макси, высотой соответственно 16, 19 и 34 мм.

Реанимирование электрической цепи

Для восстановления работы неисправной цепи изначально устраняется проблема, спровоцировавшая перепад напряжения. Возможно, это были лампочки, которые придётся заменить. Затем поднимают крышку блока, на которой указано, где находится нужный защитный элемент. Если у Киа Рио 3 или 2 поколения вышел из строя предохранитель прикуривателя, его изымают, заменив новым.

При идентичных плавких элементах все модели отличаются схемой электрооборудования и используемыми реле. Это обусловлено ежегодным обновлением и возрастанием количества приборов, а также усовершенствованием оборудования, требующего внедрения дополнительных составляющих в электроцепь (они предохраняют от всевозможных неприятностей и возгорания). Особенно отличается монтажный блок с защитными элементами, расположенный под капотом. Чтобы его найти, достаточно приподнять крышку.

Как поменять предохранитель Киа Рио под капотом?

Процесс замены большинства предохранителей, расположенных в блоке под капотом, ненамного сложнее, чем замен салонных. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные выделяются существенно большими размерами корпуса.

Процесс замены почти всех предохранителей не отличается от салонных, но есть ряд особенностей. Как выполняется работа:

• полностью выключаются все системы автомобиля;
• выключается зажигание;
• открывается капот автомобиля;
• блок предохранителей находится с правой стороны подкапотного пространства, рядом с двигателем;

• снять пластмассовую крышку. Это делается без особых усилий, следует просто разжать находящиеся по бокам фиксаторы;

• по схеме, представленной на крышке, по перегоревшему элементу определяется место расположения неисправности;

• производится визуальный осмотр всех предохранительных элементов, с целью выявления перегоревших;
• пинцетом достаются старые и вставляются новые;
• после замены можно зарыть крышку и проверить работоспособность ранее неисправной системы.

В подкапотном блоке есть один крупный предохранитель – MAIN. Его замена производится другим путем. Он крепится к основе шурупам. Чтобы его снять, от аккумулятора отсоединяется клемма минус, выкручиваются шурупы, элемент снимается, вставляется новая деталь.

Также следует учитывать, что, если автомобиль планируется оставить без движения на месяц и более, из подкапотного блока нужно извлечь элемент MULT B/UP 10А/AUDIO 15А.

Заключение

На защитных декоративных крышках блоков предохранителей Киа Спортейдж 4 поколения нанесено обозначение защитных элементов. Также указываются их номинальные параметры. Возможны некоторые несовпадения из представленной выше конфигурации предохранителей с конкретной модификацией Kia Sportage 4, в связи с дальнейшим внесением корректировок. В этом случае воспользуйтесь информацией с пластиковой крышки силового блока конкретной комплектации Киа Спортейдж 4.

Видео

Какой предохранитель отвечает за прикуриватель?

В некоторых моделях авто присутствует проблема, когда предохранитель прикуривателя выходит из строя. Это связано с тем, что к прикуривателю подключается дополнительное электрооборудование. Речь идет о видеорегистраторах, устройствах очистки воздуха, FM-модуляторах, навигатора, зарядных устройствах и прочих приспособлениях. Автомобильный рынок полон гаджетами, которые нужно подключать к гнезду прикуривателя, а новинки продолжают пополнять автомагазины.

Некоторые из них некачественные регистраторы, часто становятся причиной поломки этого устройства. Это связано с некорректной работой гаджета и постоянными скачками напряжения в электропроводке. При этом возможна поломка не только предохранителя, но и прикуривателя.

Штекер видеорегистратора, требующий подключения в устройство для прикуривания

В автомобилях компонент защищается предохранителем, но иногда ПП отсутствует. Это не значит, что его нет. Просто прикуриватель может иметь одну цепь с магнитолой или другим устройством, а значит, и предохранитель у них один.

Где находится?

В большинстве авто ПП находится в блоке предохранителей.

Это специальное устройство, в котором располагаются все плавкие предохранители, защищающие электрооборудование транспорта.

Так выглядит схема среднестатистического монтажного БП для транспорта

Если не знаете, где находится ПП, дадим несколько советов, как найти:

• Воспользуйтесь мануалом по эксплуатации автомобиля. В инструкции будет указано место расположения блока. Вероятно, ПП будет находиться в нем. Отметим, что современные транспортные средства оборудуются несколькими блоками. В одном из них предохранители, в других — реле. Зависит от производителя. Один из блоков будет находиться в салоне транспорта, а другой — в моторном отсеке. Блок в салоне находится с левой стороны торпеды, в районе рулевого колеса. Он может быть расположен за перчаточным ящиком авто. Что касается второго блока, то он может находиться в подкапотном пространстве в районе аккумуляторной батареи (АКБ).
  Устройство, отвечающее за прикуриватель, может находиться не только в блоке с предохранителями, но и в блоке с реле. Возможно, реле защищает несколько цепей проводки, так что вероятно, что за устройство прикуривания отвечает именно реле. Если возникли проблемы с поиском ПП, воспользуйтесь сервисной книжкой к авто.
• Откройте крышку блока. На обратной стороне пластиковой крышки нанесена схема расположения плавких деталей. Каждая отвечает за работоспособность определенного устройства. Изучите схему чтобы понять, где расположен ПП. Возможно, за работу прикуривателя отвечает реле автомагнитолы или другого устройства. Поэтому схему нужно изучить подробно.
• Спросите в Интернете. На сегодня в Сети есть множество тематических автомобильных форумов. Спросите у владельцев вашей модели авто, где находится ПП и как его заменить. Возможно, есть некоторые нюансы, которые следует учесть при замене, так что ознакомиться с ними не будет лишним.

Так выглядит схема БП, по которой можно определить место нахождения ПП

Перестала работать магнитола и прикуриватель(розетка)

Олегус 05.10.09, 17:44:36

Перестал работать прикуриватель

Tor 14.11.09, 16:53:19

в обще хотел накачать колеса а детской коляске єлектронасосом от прикуривателя..
не заметил что в насосе перетерся провод и закоротил..
в общем прикуриватель перестал работать..подскажите где нужно искать предохранитель и как его менять и где взять?
зарание спасибо.

Белый 14.11.09, 17:01:37

dihloretan 14.11.09, 17:34:49

Белый 14.11.09, 17:46:04

vavitek 15.11.09, 22:53:03

mech 16.11.09, 09:31:59

Опыт — это то, что мы получаем, не получив того, что хотели.

If you can’t describe what you are doing as a process, you don’t know what you’re doing. © W. Edwards Deming

не работает розетка

sergo 23.01.10, 22:00:10

sergo

Артемий 24.01.10, 00:33:56

sergo 24.01.10, 11:07:14

Артемий Спасибо, сегодня гляну.

sergo

True 24.01.10, 21:35:33

геша111 24.01.10, 21:37:07

Артемий 24.01.10, 23:19:03

sergo 25.01.10, 09:43:30

sergo

Vadim4ik 03.11.10, 13:34:55

У меня таже проблема, не работает и то и то(( посмотрел по схеме там где Power 15A, нормальный не в обрыве, рядышком над ним я так понимаю реле(Power), Что еще можно проверить?
П.С коротнуло от зарядки ЖПС (((

Кто сейчас на конференции

Зачем вырезают катализатор на Киа Рио

Удаление катализатора, чаще всего вынужденная мера, однако иногда “каталик” удаляют с целью доработки выпускной системы. Неисправный катализатор создает массу неприятных проблем в виде ошибок, которые загораются на панели, повышенного расхода топлива, а также существенным ухудшением динамических показаний автомобиля. За состоянием катализатора и правильностью его работы следит так называемый лямбда-зонд или кислородный датчик. Датчик следит за консистенцией выхлопа, в случае неработоспособности катализатора, состав выхлопа меняется, на что “лямбда” тут же реагирует и сообщает об этом соответствующей ошибкой, чаще всего “Check Engine”.

Ремонт каталитического нейтрализатора невозможен, в случае его выхода из строя необходимо полностью удалить неисправный катализатор, а на его место установить новый. Удаляют катализатор по той причине, что стоимость нового довольно-таки высокая, поэтому чаще всего в случае его неисправности на его место устанавливается пламегаситель и обманка кислородного датчика.

Какой предохранитель отвечает за прикуриватель

Прикуриватель в автомобиле несет на себе не только изначальную функцию — нагрев спирали, он обеспечивает питанием различные электронные устройства и гаджеты в дороге. Иногда автомобильный предохранитель, отвечающий за прикуриватель, выходит из строя, поскольку на него идет большая нагрузка из-за количества подключенного оборудования:

• зарядного устройства;
• GPS навигатора;
• FM модулятора и прочего.

Чаще всего причиной поломки является некорректно работающий регистратор или устройства с преобразователем напряжения, вследствие перегрузки электрической цепи предохранитель прикуривателя сгорает. В некоторых моделях автомобиля самостоятельный ПП отсутствует, и прикуриватель работает от одной электрической цепи с магнитолой, предохранитель у них общий.

За прикуриватель отвечает предохранитель SIG&RADIO, найти который можно на панели с предохранителями, а значение указано на крышке панели.

В таком автомобиле, как Renault Sandero Stepway, по понятным причинам находится большое количество разнообразных электронных систем. В связи с этим производитель вполне логично разделил общую схему на два блока.

Первый из них расположен непосредственно в салоне и включает в себя сменные элементы, отвечающие за всю электронику, которая не относится к работе двигателя, коробки передач и системы зажигания.

Таким образом, при выходе из строя прикуривателя, наружного освещения или стеклоочистителей можно смело открывать пластиковую крышку, расположенную с левого торца торпеды, вооружаться распечатанной заранее схемой и подготовленным расходником, а затем начинать работу.

Причину неисправности наружного освещения Renault Sandero Stepway также стоит искать именно в салонном щитке. Если неисправна лампа ближнего света, но замена ее на новую не дала убедительных результатов, есть веская причина произвести замену предохранителя на 9 или 10 позициях. Проблемы с дальним светом поможет решить внимательный взгляд на 11 и 12 ячейку.

Читайте также:


• Как отключить иммобилайзер vag

• Замена шруса ленд крузер 80

• Эбу м73 не выходит на связь

• Где находится завод иж

• Замена маховика ssangyong kyron
