Видео-пособие по замене колодок

14 мая 2019

Так не пальцы мазать, а направляющие колодки.

Ага?! Вот чуть ли не все поголовно в этой и не только, теме пишут про "направляющие", и каждый раз гадай, что имеет ввиду "направляющие скобы суппорта" или "шпилька направляющая тормозного суппорта" При том, что одно обязательно мазать PFG110/Plastilube, второе нельзя. Пока разобрался потратил два дня жизни.

15 мая 2019

Erazer
У цилиндра (поршня) всего 2 резинки - пыльник и уплотняющее кольцо. Видимо кольцо и есть по совместительству манжета, так как в самом цилиндре суппорта ничего такого нет.

Erazer
Да, туплю, это кольцо и есть манжета, она же в корпус (цилиндр) суппорта вставляется, прям как на схеме выше.

AndreyChinc
Кстати, Ford предписывает мазать направляющие скобы суппорта "Адгезивная паста-смазка силиконовая 80г 161214 ( WSS-M12A4-A2)".

6 авг уста 2019 mobile

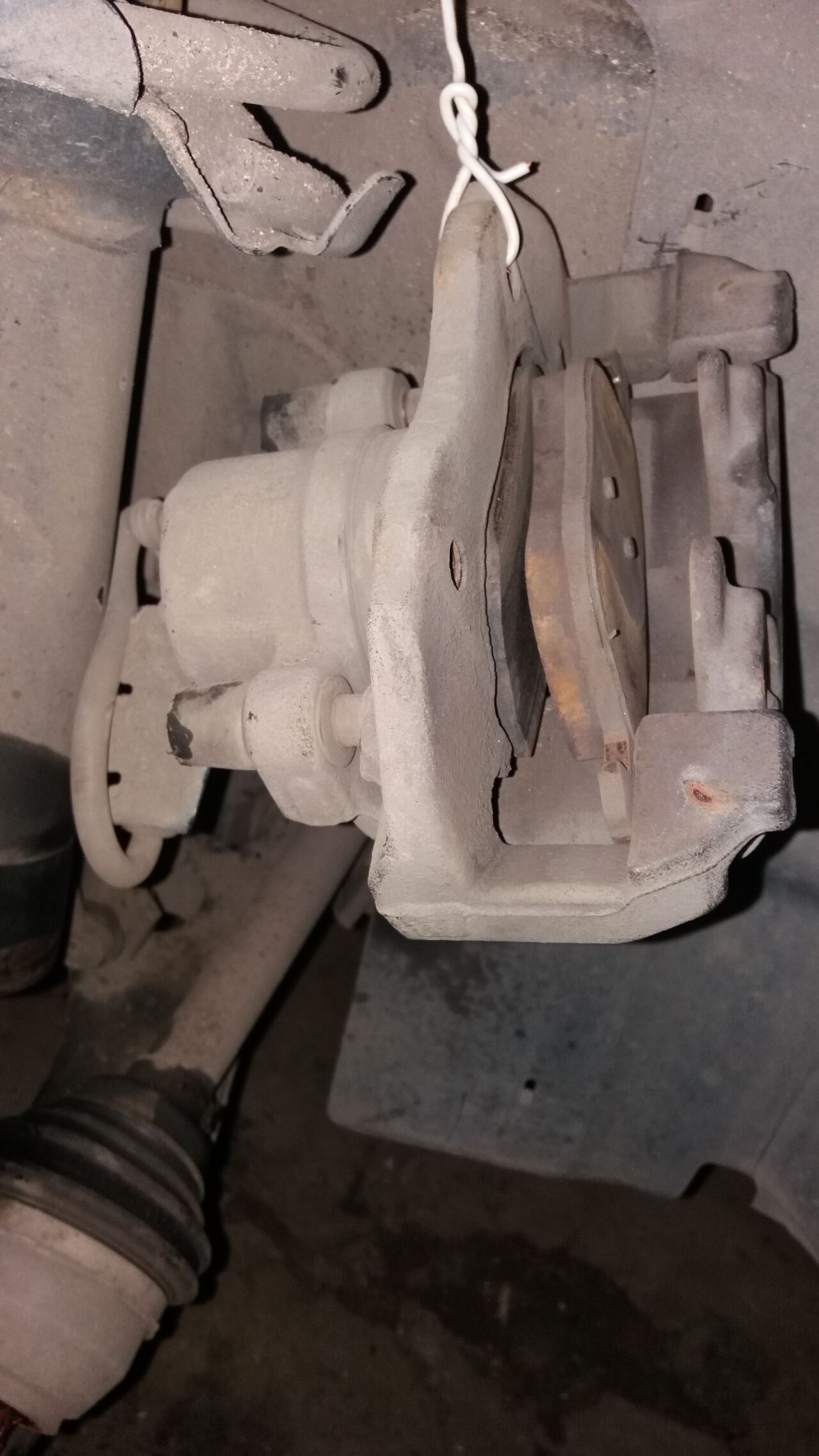

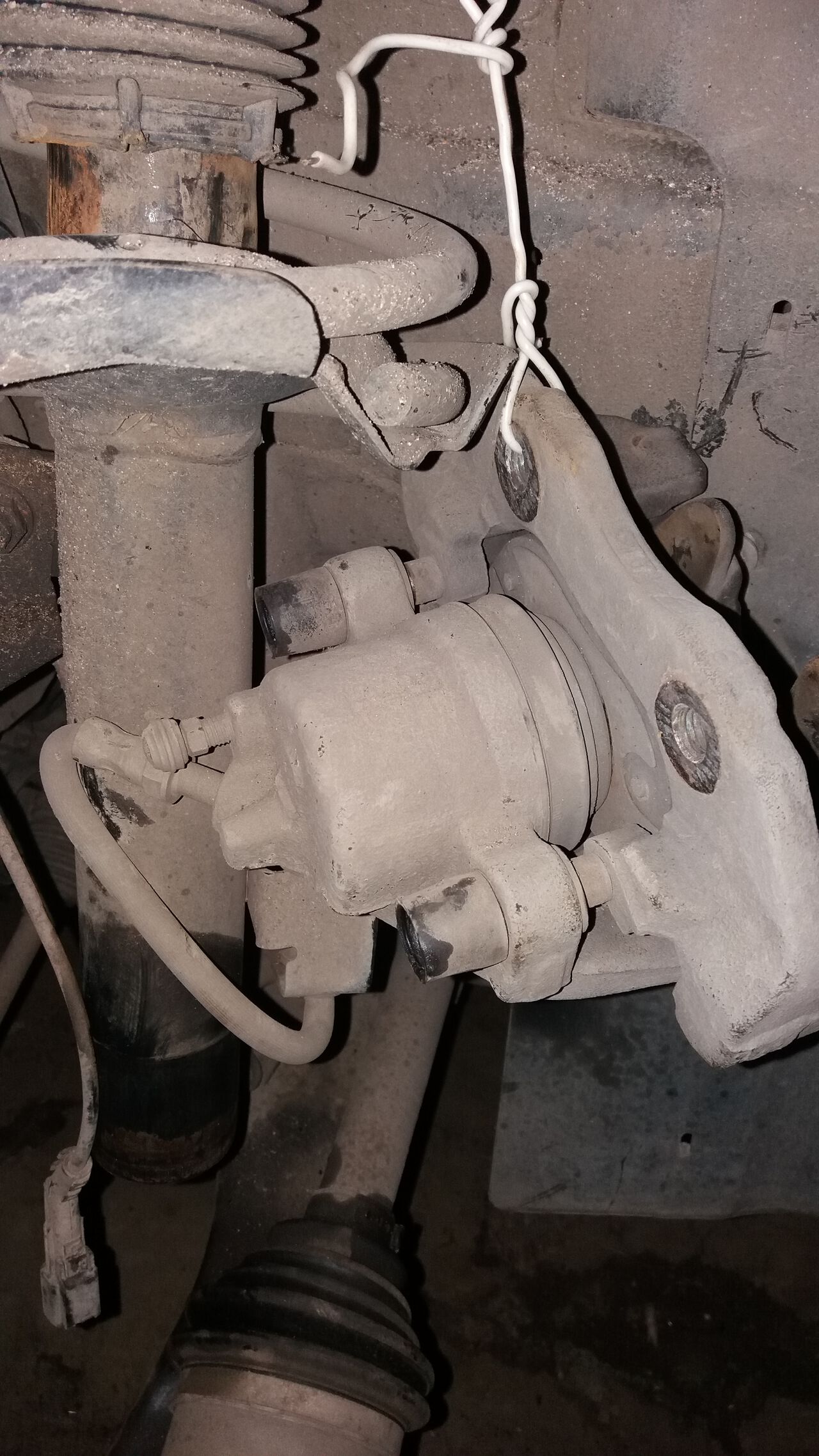

Всем привет, прошу помощи как открутить эти направляющие, нет у меня там направляющих под шестигранник на 7, торец направляющего гладкий, что верхний что нижний, ничего не сунешь что б открутить, может секрет есть какой? Море инструкций просмотрел у всех шестигранником на 7 откручиваются. Машина форд фокус 2 2008г. рестайлинг.

я бы попробовал отогнуть резинки и глянуть - что там. иначе кроме трубного ничем не отвернуть кажись. я шестигранником откручивал.

7 авг уста 2019 mobile

nikitinda
А сам суппорт теперь со скобы не снять, вынув колодки? Должно по этим направляющим и сняться?

А сам суппорт теперь со скобы не снять, вынув колодки? Должно по этим направляющим и сняться?

8 лет

Видео-пособие по замене колодок

Всем привет. Поменял 3 недели назад колодки (пробег 45 т.к.) Теперь у меня на небольшом уклоне машина не скатывается как раньше, а стоит на месте. Вывешивал колеса, крутяться не очень хорошо. У кого - нибудь была такая тема после замены? Может я чего-то не так прикрутил. Что это вообще может быть? Спасибо.

Вчера поменял передние колодки и диски, поставил марки brembo. Предыдущие колодки отходили 40 т.к., а диски 80 т.к. Несмотря на то что в сервисе написали износ колодок и дисков 100%, колодки могли еще походить, ну да ладно. По началу думал зачем нужна медная смазка и фиксатор резьбы, но после того как разобрал все сразу стало ясно и понятно. На очереди задние колодки(износ 70%)

Снимаем колпачки под которыми находятся болты, один с верху , другой снизу, которые в дальнейшем надо будет открутить. Колпачки снимаются рукой.

Откручиваем болты. один сверху другой снизу.

Коллеги, вопрос есть. Вот поменял накладки сам. Все нормально - спасибо за фотки. Поставил Родные Motorcraft. Посмотриваю тут на диск тормозной и накладки. Я правильно понимаю, что площадь торможения (соприкосновения накладок и диска) увеличивается по мере износа накладок. Или что-то не так?

Сегодня отцу при пробеге в 47000 первый раз заменили колодки. Поставили Ferodo FDB1594. На замену ушло 45 минут вместе с чисткой промывкой и покраской суппорта металликом из балончика. Снимать пришлось полностью весь суппорт, поскольку комплект 6-тигранников оставил в другом гараже. Единственное - видимо пока не притерлись и соответственно вялая остановка.

23 авг уста 2010

заметил сильную неравномерность износа колодок - внутренние почти полностью стёрты, наружним же ещё ходить и ходить.

как бороться? направляющие саппорта смазывать?
заглянул в etis - там только очистка.

ps: да и на контактные точки колодок смазка (противоскрипная?) указана только для ST.

edo1

цитата:

Ну так это нормальное явление - внутренняя колодка прижимается непосредственно поршнем, а наружняя - плавающей скобой

25 авг уста 2010

Anikiy
да, я тоже так считаю.
разницу в износе на миллиметр-другой можно списать на конструктивную особенность однопоршневого суппорта, большая же - неисправность, которую нужно устранять.

вопрос он необходимости смазки остаётся открытым.
встречал информацию, что в суппортах ate (на фокусе же тормоза ate разработывала) "пальцы" ходят в пластиковых втулках и смазка там совершенно ни к чему.

вот я и хочу знать до того, как полезу в суппорт - надо мне предварительно смазку заказывать или же разборки/чистки суппорта будет достаточно?

продолжаю поиск информации по поводу необходимости что-то смазывать в тормозном механизме.

нашёл инструкцию для bmw:
Очистить (но не смазывать!) направляющие пальцы. Проверить направляющие пальцы, при необходимости заменить их

а toyota предусматривает смазку "пальцев":
Направляющие суппортов (пальцы по Вашему) - смазка 08887-01206 (розовая)

я предполагаю, что у фокуса, как и у bmw, "пальцы" работают "на сухую" и смазывать их нельзя.
может кто подтвердить/опровергнуть?

на форуме bmw также есть подробная инструкция по смазке колодок и направляющих противоскрипной пастой.
сама паста bmw стоит копейки , как я понимаю её можно использовать и на тормозах фокуса

На выходных заменил колодки. 30000 км. 3 года. Закисло так, как будто смазки вообще не было, выбивал внешние колодки молотком. От этого был гул при "околонулевой" скорости. Долго зачищал от ржавчины и всё обильно смазал смазкой Liqui Moly.
Струбцина в действии - реально облегчает работу.

Очень благодарен за фотоотчёт сергей1950 Не в обиду другим парням. Никогда не менял и представления не имею, что там и как. У меня износ уже остаточный ~ 3мм. Сам никогда нигде не менял и механизм не знаком. На предыдущих фотах от ребят я смутно что понял. А на этих , хоть их и мало, но всё разжевано и чётко, СПАСИБО сергей1950 Предлагаю поставить эти фото за образец замены, ну можно добавить, смазку,чистку. по желанию СПАСИБО корефан

Сегодня поменял передние тормозные колодки,поставил Motorcraft ,успел вовремя пробег 54600 км , остаток 1-2мм . СПАСИБО всем тем, кто выкладывал фото с описанием всё понятно и доступно:hi:.

На этих выходных поменял передние колодки,времени минут 40 на все про все,с учетом того пока инструмент искали в гараже)))Поставил Pilenga.Пока полет нормальный Автору спасибо за отчет

заменил передние тормозные колодки на 59 тыс. км (сейчас 61), поставил
Lucas/ TRW GDB1583. Делал в полевых условиях, как описано выше в этой теме, но хочется обратить внимание на некторые моменты:
1. у меня струбцыны не было . поэтому положил перевёрнутый суппорт на тормозной диск. вложил в постель суппорта боллонный ключ и взяв его двумя руками надавил на поршень. Поршень легко вдавился.
2. При вдавливании поршня следите что бы тормозная житкость не переполнила бочек, я например обычным медицынским шприцем перед вдавливанием откочал тормозуху.
Направляющие смазывал (т.к на сухую им работать не хорошо)
Да еще у направляющих шестигранник на 7.
Для притирки новых колодок к дискам нужно проехать в городском режиме километров 250-500.

Тормозная система:
1 — главный тормозной цилиндр;
2 — бачок гидропривода;
3 — датчик уровня тормозной жидкости;
4 — вакуумный усилитель;
5 — кронштейн педального узла;
6 — блок ABS;
7 — трубки главного тормозного цилиндра;
8 — трубки тормозных механизмов задних колес

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой — правого переднего и левого заднего колес.
В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром:
1 — педаль тормоза;
2 — кронштейн педального узла;
3 — вакуумный усилитель;
4 — главный тормозной цилиндр;
5 — бачок гидропривода

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза, а также выключатель, выдающий сигнал электронному блоку управления, о том , что педаль тормоза нажата. Вакуумный усилитель тормозов предназначен для снижения усилия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя. Усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Главный тормозной цилиндр с бачком:
1 — главный тормозной цилиндр;
2 — уплотнительное кольцо;
3 — бачок гидропривода;
4 — винт крепления бачка к главному тормозному цилиндру

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. Датчик представляет собой геркон, контакты которого замыкаются под действием магнита в поплавке, находящимся в бачке. При снижении уровня жидкости поплавок опускается, и приближение магнита замыкает контакты.
При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Суппорт переднего тормозного механизма

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.

Колодки тормозных механизмов передних колес:
1 — внутренняя колодка;
2 — внешняя колодка

Колодки тормозных механизмов передних и задних колес различаются по конструкции. Внутренние колодки передних тормозных механизмов имеют пружинные фиксаторы для установки в поршень тормозного цилиндра.

Передний тормозной диск

Для более эффективного охлаждения передний тормозной диск выполнен вентилируемым. Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные пластмассовые чехлы. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного заодно целое с суппортом, прижимает внутреннюю тормозную колодку к диску. Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Тормозной механизм заднего колеса:
1 — направляющая колодок;
2 — защитные крышки втулок направляющих пальцев;
3 — направляющие пальцы;
4 — возвратная пружина механизма стояночного тормоза;
5 — защитный колпачок штуцера прокачки;
6 — втулки направляющих пальцев;
7 — штуцер прокачки тормозного цилиндра;
8 — суппорт с рабочим цилиндром;
9 — тормозные колодки;
10 — пружинный фиксатор наружной колодки

Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр. Конструкция заднего тормозного цилиндра весьма сложна, т.к. объединяет в себе обычный гидроцилиндр (сходный по конструкции с передним тормозным цилиндром) и механизм стояночного тормоза.

Привод стояночного тормоза на суппорте:
1 — рычаг;
2 — вал рычага;
3 — возвратная пружина

Привод стояночного тормоза работает следующим образом. Трос стояночного тормоза воздействует на рычаг привода и поворачивает его. В исходное положение рычаг привода возвращает пружина. Движение рычага передается на резьбовой шток. При рабочем ходе рычага вал рычага заставляет резьбовой шток выдвигаться из цилиндра наружу.

Суппорт тормозного механизма заднего колеса

Элементы цилиндра:
1 — резьбовой шток;
2 — резиновая манжета;
3 — резьбовая втулка;
4 — поршень

На резьбовой шток наворачивается втулка, установленная в поршне. Резьбовая втулка может поворачиваться в поршне. Причем, когда втулка прижата к внутренней поверхности поршня своим коническим пояском А , то проворачивание весьма затруднено, а если втулка отходит от поршня, то поворачивается легко на упорном подшипнике. Втулку в поршне поджимает (через упорный подшипник) пружина. Таким образом, по мере износа тормозных колодок, резьбовая втулка все дальше свинчивается с резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.

Элементы поршня:
1 — пружина;
2 — шайба;
3 — упорный подшипник;
4 — манжета втулки;
5 — поршень;
А — конический поясок втулки

Резьбовая втулка

Такая конструкция заднего тормозного цилиндра и определяет способ утапливания поршня в цилиндр при замене колодок. Поршень нельзя просто втолкнуть в цилиндр. Использование больших усилий приведет к повреждению деталей. Поршень необходимо вворачивать по часовой стрелке и одновременно сильно надавливать на него, чтобы обеспечить должное трение по коническому пояску и наворачивание втулки на резьбовой шток привода стояночного тормоза.

Направляющая тормозных колодок

Направляющая колодок прикреплена к продольному рычагу задней подвески.

Тормозные колодки задних тормозных механизмов:
1 — внутренняя колодка;
2 — внешняя колодка

Внутренние колодки задних тормозных механизмов имеют пружинный прижим для устранения вибраций при работе механизма.

Задний тормозной диск

Задний тормозной диск, в отличие от диска тормозного механизма переднего колеса, невентилируемый.

Рычаг стояночного тормоза:
1 — передний трос стояночного тормоза;
2 — регулировочная гайка;
3 — рычаг стояночного тормоза;
4 — выключатель сигнализатора стояночного тормоза

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через трос и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних тормозных суппортах. Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на наконечнике переднего троса.
Большая часть автомобилей оснащается антиблокировочной системой тормозов (ABS).

Блок ABS:
1 — блок управления;
2 — отверстие для подсоединения трубки главного тормозного цилиндра;
3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса;
4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса;
5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса;
6 — насос;
7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса;
8 — гидравлический блок

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес.
Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.

Расположение датчика скорости вращения колеса на поворотном кулаке

Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака и закреплен винтом. Задающий диск датчика напрессован на корпус наружного ШРУСа.

Датчик скорости вращения заднего колеса:
1 — ступица заднего колеса;
2 — датчик;
3 — винт крепления датчика

Датчик скорости вращения заднего колеса закреплен в ступице заднего колеса. В случае выхода из строя датчика скорости заднего колеса необходимо заменить датчик.
При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.
В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов.
При возникновении неисправности в ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

Читайте также:
