Боковая облицовка салона: 1. Окантовка заднего дверного проема. 2. Верхняя облицовка центральной стойки. 3. Окантовка переднего дверного проема. 4. Облицовка передней стойки. 5. Металлические зажимы. 6. Боковая облицовка приборной панели. 7. Зажимы электропроводки. 8. Внутренняя облицовка переднего дверного порога. 9. Нижняя облицовка центральной стойки. 10. Внутренняя облицовка заднего дверного порога.
СНЯТИЕ ОБЛИЦОВОК ПЕРЕДНИХ СТОЕК
1. Отделите бордюр передней двери на участке облицовки передней стойки.
2. Снимите облицовку передней стойки.
а. При помощи сьемника (А) выведите из зацепления крепежные зажимы облицовки передней стойки.
b. При помощи длинных кусачек поверните участок облицовки передней стойки с зажимом, отжимая верх облицовки в сторону салона, и выньте зажим со стороны облицовки передней стойки.
c. Снимите облицовку передней стойки, потянув в направлении стрелки.
СНЯТИЕ НАКЛАДОК ПОРОГОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ
Потяните за накладку и выведите из зацепления защелки.
СНЯТИЕ БОКОВОЙ ОТДЕЛКИ ПЕРЕГОРОДКИ МОТОРНОГО ОТСЕКА
1. Снимите накладку порога передней двери. См. выше.
2. Потяните за отделку и выведите из зацепления защелки.
3. Отделите отделку от шпильки в передней части автомобиля и снимите ее.
СНЯТИЕ БОРДЮРОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ
1. Снимите накладки порогов дверей. См. выше.
2. Снимите бордюры дверей.
СНЯТИЕ НИЖНИХ ОБЛИЦОВОК ЦЕНТРАЛЬНЫХ СТОЕК
1. Полностью откройте переднюю и заднюю боковую дверь.
2. Полностью сдвиньте переднее сиденье вперед. Наклоните спинку вперед.
3. Снимите бордюры передней и задней боковой дверей. См. выше.
4. При помощи съемника (А) выведите из зацепления крепежные зажимы и защелки нижней облицовки центральной стойки и снимите облицовку.
СНЯТИЕ ВЕРХНИХ ОБЛИЦОВОК ЦЕНТРАЛЬНЫХ СТОЕК
1. Снимите нижнюю облицовку центральной стойки. См. выше.
2. Снимите анкерное крепление ремня безопасности переднего сиденья на уровне плеча.
3. Выведите из зацепления нижнюю крепежную защелку верхней облицовки центральной стойки.
4. Выведите из зацепления верхнюю крепежную защелку верхней облицовки центральной стойки.
Примечание: Чтобы упростить снятие, надавите на защелку, вставьте съемник в направлении (А), как показано на рисунке.
Не прикладывайте чрезмерное усилие при снятии верхней облицовки центральной стойки. В противном случав можно повредить защелки, а фрагменты могут упасть внутрь отверстий панели кузова.
Установка всех панелей выполняется в обратном порядке.
При установке панелей на защёлках проворьте, правильно ли встали защёлки над отверстиями в панели кузова, а затем аккуратно вдавите их до щелчка.
Обшивка потолка салона
Потолок: 1. Облицовка потолка в сборе, 2. Зажимы поручней. 3. Правый задний поручень. 4. Передний правый поручень. 5. Правый солнцезащитный козырек. 6 Крышка правого солнцезащитного козырек. 7. Крышка левого солнцезащитного козырька. 8. Левый солнцезащитный козырек. 9. Левый задний поручень. 10. Зажимы потолочной облицовки. 11. Держатель правого солнцезащитного козырька, 12. Штурманская лампа. 13. Держатель левого солнцезащитного козырька. 14. Металлические зажимы.
Для извлечения облицовки потолка из салона автомобиля потребуется два человека.
Рекомендуется нанести защитную ленту-скотч на участки кузова, которые могут контактировать с потолочной панелью при её снятии.
Потолочная панель извлекается через проем багажного отсека автомобиля. При извлечении не перегибать потолочную панель.
Показан процесс снятия левой боковой облицовки багажного отделения. Правую боковую облицовку снимают и устанавливают аналогично.
1. Откройте дверь задка.
2. Для снятия задней облицовки багажного отделения подденьте ее и, преодолевая сопротивление фиксаторов крепления, снимите.
Так расположены фиксаторы крепления задней облицовки багажного отделения.
3. Для снятия боковой облицовки багажного отделения извлеките из багажного отделения крышку пола.
4. . и вещевой ящик.
6. Снимите заднюю облицовку багажного отделения (см. выше).
7. Выверните болт кронштейна крепления спинки заднего сиденья.
8. . и снимите кронштейн.
9. Снимите заднюю облицовку порога
10. Подденьте боковую облицовку багажного отделения и, преодолевая сопротивление фиксаторов крепления, снимите ее.
11. Для снятия боковой облицовки с правой стороны багажного отделения дополнительно подденьте плафон освещения багажного отделения.
12. . и, преодолевая сопротивление фиксаторов крепления, отсоедините его от боковой облицовки багажного отделения.
13. Отсоедините колодку жгута проводов от плафона освещения и снимите плафон.
Так расположены фиксаторы крепления боковой облицовки багажного отделения.
Видео по теме "Nissan Juke СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК БАГАЖНОГО ОТДЕЛЕНИЯ"
Разбираем Обивку багажника Nissan Juke ремонт накладки багажника,ручка задней двер + снятие обшивки багажника Ниссан Кашкай Nissan Qashqai. Nissan Juke disassembly door -Juke Nissan разборка двериПоказан процесс снятия облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
1. Для снятия передней облицовки порога подденьте облицовку.
2. . и, преодолевая сопротивление ее фиксаторов крепления, снимите переднюю облицовку порога.
3. Для снятия задней облицовки порога подденьте ее.
4. . и, преодолевая сопротивление фиксаторов крепления, снимите заднюю облицовку порога.
5. Для снятия нижней облицовки передней стойки кузова снимите переднюю облицовку порога (см. выше). Подденьте нижнюю облицовку передней стойки и, преодолевая сопротивление фиксаторов крепления, снимите облицовку.
6. Для снятия верхней облицовки передней стойки кузова подденьте облицовку.
7. . и, преодолевая сопротивление фиксаторов крепления, снимите облицовку со стойки.
8. Для снятия нижней части облицовки центральной стойки кузова подденьте декоративную накладку болта верхнего крепления ремня безопасности водителя.
9. . и снимите накладку.
10.Выверните болт верхнего крепления ремня безопасности водителя.
11. и отсоедините крепление от стойки.
12.Снимите облицовки порога (см. выше).
13. Подденьте облицовку сверху.
14. . и, преодолевая сопротивление фиксаторов крепления, отсоедините ее от стойки.
Так расположены фиксаторы крепления нижней части облицовки центральной стойки.
15. Выведите ремень безопасности через прорезь облицовки и снимите облицовку.
16. Для снятия верхней части облицовки центральной стойки кузова снимите нижнюю часть облицовки (см. выше).
17. Подденьте верхнюю часть облицовки центральной стойки.
18. . и, преодолевая сопротивление фиксаторов крепления, снимите облицовку.
19. Для снятия облицовки задней стойки кузова выверните болт нижнего крепления ремня безопасностилевого заднего пассажира.
20. . и отсоедините крепление от кузова.
22. Подденьте заднюю часть облицовки задней стойки кузова.
23. . и, преодолевая сопротивление фиксаторов крепления, отсоедините ее от кузова.
Так расположены фиксаторы крепления об лицовки задней стойки кузова.
24. Проденьте через проем в облицовке сначала пряжку.
25. . а затем болт нижнего крепления ремня безопасности левого заднего пассажира и снимите облицовку задней стойки кузова.
Видео по теме "Nissan Juke СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК САЛОНА"
Ниссан Жук - как снять передний бампер. Снятие юбки Juke и установка сетки радиатора Nissan Qashqai Как снять обшивку потолка!
3. Разъедините колодки жгута проводов камеры заднего вида.
4. . и колодки жгута проводов фонарей освещения номерного знака и кнопки выключателя замка двери задка.

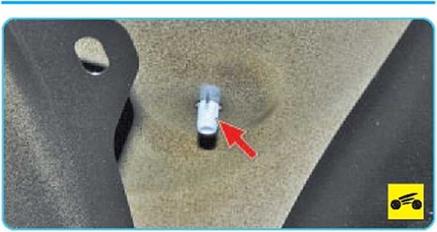

5. Отожмите фиксатор держателя.
6. . и отверните гайку крепления декоративной накладки к двери задка. Аналогично отожмите фиксатор держателя и отверните гайку крепления к двери задка с другой стороны декоративной накладки.
Так расположены фиксаторы держателей А и гайки Б крепления декоративной накладки к двери задка.
7. Отожмите фиксаторы боковых держателей (второй держатель расположен симметрично с правой стороны) накладки к двери задка.
8. Отведите накладку от двери задка на длину присоединенных жгутов проводов.

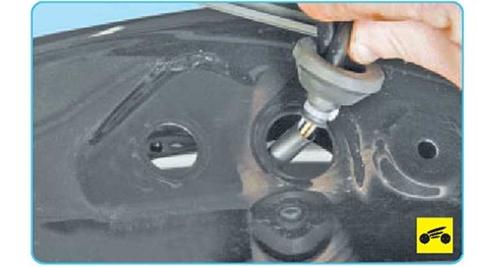

9. Подденьте уплотнитель жгута проводов камеры заднего вида и выведите его наружу.
10. Вытяните жгут проводов камеры заднего вида с колодкой из полости двери задка.
11. Аналогично извлеките уплотнитель.
12. . и вытяните из полости двери задка жгут проводов фонарей освещения номерного знака и кнопки выключателя замка. Снимите декоративную накладку с двери задка.
13. Подденьте жгут проводов камеры заднего вида.
14. . и выведите его из паза держателя накладки двери задка.
15. Выведите жгут проводов камеры заднего вида из второго держателя на накладке двери задка.
16. Выверните два винта крепления.
17. . и снимите камеру заднего вида с накладки двери задка.
18. Подденьте левый фонарь освещения номерного знака.
19. . и, преодолевая сопротивление фиксаторов крепления, извлеките его из проема в накладке двери задка.
20. Отожмите фиксатор крепления.

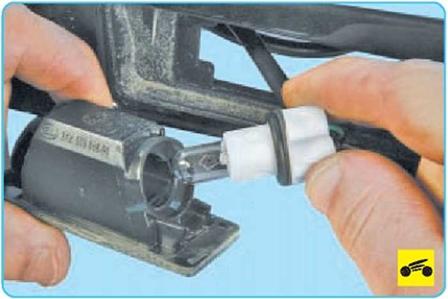

21. . и извлеките патрон с лампой из корпуса фонаря освещения номерного знака. Снимите фонарь освещения номерного знака с накладки двери задка.
22. Аналогично снимите с накладки двери задка корпус второго фонаря освещения номерного знака.
23. Выверните четыре винта крепления.
24. . и снимите крепежную часть с накладки двери задка.
25. Подденьте кнопку выключателя замка двери задка.
26. . и отсоедините ее от крепежной части накладки двери задка.
27. Выведите жгут проводов в сборе с кнопкой выключателя замка из держателей крепежной части накладки и снимите его.
28. Установите детали в порядке, обратном снятию.
