Замена прокладки клапанной крышки и ремонт гидро-натяжителя цепи ГРМ Ford Focus 1

Прокладка крышки головки начала пропускать масло (запах пошёл от выпускного) я посадил её на герметик, фокус не удался, прокладка в таком состоянии как у меня (наверное и у многих) после 13 лет выглядит куском твёрдого пластика. И о нормальных удерживающих свойствах резины речи уже не идёт, особенно твёрдой прокладка стала и полопалась со стороны выпускного коллектора.

Как менял прокладку крышки клапанов Форд Фокус 1

Установка крышки на место:

Затягивание по схеме:

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.

Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.

Проверка элементов механизма ГРМ

Дальнейшая инспекция элементов ГРМ, уж коли такая возможность надо не упускать момент, проверить чистоту двигателя, вращение роликов на рокерах, перемещение гидроопор, внешний вид кулачков наглядно показывает качество используемого масла в двигателе. Напомню мой пробег 300 тысяч км и 13 лет.

К плюсам этого мотора можно отнести наличие гидроопор в ГБЦ, которые компенсируют клапанный зазор автоматически. То есть регулировать клапанный зазор в двигателе Форд Фокус 1 1.6 8 клапанов не нужно! Но состояние кулачков вращение роликов рокеров надо проверить.

Для перемещения кулачков используйте кручение за поднятое колесо и включение 4-5 передачи, для лёгкости вращения выкрутить свечи!

Ford Focus Sedan › Бортжурнал › Замена прокладки клапанной крышки (замена)

Начал в 14.00
Первым делом посадил на прозрачный силикон форсуки к капоту, и все соединители под капотом.

После чего начал разбирать двигатель =)
Позавчера смотрел, было уже влажно в колодцах. Сегодня снял провода и ужаснулся, свечи (3-4) стоят в масле с водой. Как не пробило, пока ехал к гаражу — чудеса.

Начал откручивать болты. Их много, 12 штук на крышке; 2-мя прикручены кислородные датчики к крышке; 4 на крышке ремня ГРМ; там надо было отгинать ее, чтобы вытащить клапанную крышку (заодно посмотрел состояние ремня, там все отлично). На фото видно, что 3-4 колпачки тоже в масле.

Снял крышку и понял, что я как нельзя во время все начал делать О_О

Вымакал тряпкой всё масло с водой из колодцев насухо. Убрал следы от старой прокладки, всохшее в металл масло и куски резины. Сначала использовал тот очиститель “кенгуру 2000”, который позавчера купил. Им тяжковато, не долго им оттирал…отставил в сторону. Думаю будет хорошо оттирать такие вещи “кенгуру 1000” (самый ядерный).
После чего я использовал тряпку, смоченную wd-40, и понял, что лучше неё ничего нет. Очень быстро и очень чисто. В колодцах тоже ей всё вычистил.

Оставил сохнуть то, что может не дотёр тряпкой. Начал мыть клапанную крышку.
Сначала обильно средством кенгуру, после чего wd-40, и вытер чистой тряпкой каждый уголок. В отверстии, куда ставится прокладка, тоже все протер по кругу. Установил новую прокладку, протёр её тоже тряпкой с wd-40 сверху.

После всех этих действий поставил крышку на место, закрутил все болты (самое тяжелое — это болт, который держит кислородные датчики и вкручен под ними в гбц).

Вот и вся замена прокладки.
Делал первый раз по подобной моей инструкции, без посторонней помощи 3,5 часа.
После замены покатался полчаса по городу, завтра утром на холодную посмотрю результат и отпишусь.

Кстати, думал откуда опять вода. Форсунками не пользовался, машину не мыл, дождя не было.
Очевидно — конденсат. После замены снял резиновую заглушку, которая между 2 и 3 свечей на крышке (есть на фото). Посмотрим, что из этого выйдет.

Отсутствие этой резиновой заглушки на клапанной крышке стремно только в том плане, что если вода была еще и снаружи каким-то образом, то я не дай Бог когда-нибудь обнаружу залитые колодцы. Ну и грязь/пыль будет туда залетать. Думаю над тем, чтобы поставить крышку на двигатель. Вот цитата с одного сайта, посвященного Ford Focus 2:

“Без всяких доработок на 1.4 и 1.6 (100 л.с.):
Крышка от Вольво С30, S40
Код крышки — 30650468, код оригинальных болтов — 986019 или 988482. Болтов надо 4 шт.
Также болты можно купить неоригинальные. Параметры: диаметр резьбы — M8, длина — от 14 до 20 мм (есть мнение, что оптимальная длина — 16 мм), широкая шляпка, желательно под внутренний шестигранник, при необходимости — подложить шайбы подходящего размера”.

Насчет анифриза, он был на том же уровне, что и позавчера. Решил металлические заглушки между свечами пока не трогать. Закончил в 17.30. Спасибо за внимание.

Замена Прокладки Клапанной Крышки Форд Фокус 1

Замена прокладки крышка клапана и ремонт гидравлического натяжителя цепи ГРМ Ford Focus 1

Прокладка крышки головки начала вытекать масло (запах из розетки вышел), я положил его на герметик, фокусировка не удалась, прокладка в таком состоянии, по мне изображение (такого человека нет и много ) через 13 лет выглядит как кусок твердого пластика. А обычные удерживающие свойства резины уже не вызывают сомнений, особенно сложно прокладка встал и покопался в незнакомом выпускном коллекторе.

Как поменять прокладку крышки клапана брод Фокус 1

Замена крышки:

Схема затяжки:

Осмотрен распредвал, состояние цепи и механизм натяжения.

Еще до снятия крышки было обнаружено натяжение цепи, натяжитель ослабил давление на багажник и, соответственно, цепь на парковке резко ослабла, когда вы запустили цепь, звук старой цепи был в порядке, и части удар цепи (горох против стены). Я узнал состояние цепи через горловину масляного наполнителя, используя фонарик с узким лучом и длинный железный предмет, особенно длинный! Маленький конечно попадает в двигатель !!

Элемент дополнительного сдерживания от ослабления натяжения цепи был изготовлен из маслостойкого шланга, внутренний диаметр 10 мм, средней жесткости, производства Италии, армирующие нити вдоль ножниц практически не видны, они заливаются в резину, в то время как во время работа зажимов опор не предсказывает поломку. Однако, как оказалось, хотя резиновый упор работает, его постепенно вытащить, поэтому пришлось заменить его на пружину, без посторонней помощи я намотал его из проволоки из нержавеющей стали.

Перед установкой я измерил, надавил на колодку цепи с помощью стержня и измерил длину от плоскости упора на блоке до конца стержня, нагревательную силу при измерении 3-5 кг, перед этим стержень прижал к 10 кг, вес замерз, подсчитал, что ход штока на моем двигателе остается на 4-5 мм дальше, чем шток больше не может вытолкнуть из корпуса толкателя! Длина резины оставлена предварительной нагрузкой 2 мм. Положив трубку на шток, достаточно масла в полости натяжителя, чтобы выдержать резкие нагрузки, это уже стабильные трубки, они на 1-2 мм длиннее расчетных, их можно укоротить позже, смазать внутреннюю часть трубки с помощью масла наденьте гайку корпуса натяжителя на кусок, наденьте трубку на шток и нанесите острым и точным ударом конец свободного конца резины; трех попыток достаточно, чтобы полностью надеть резиновый элемент. Если у вас есть полностью запущенный натяжитель, стержень может удерживать его в тандеме с витками медной проволоки, как это называется сталь, и небольшие царапины на длинной поверхности стержня не действуют.

Введение дополнительного элемента в цепь натяжителя показало уменьшение посторонних звуков, особенно при запуске.

Проверка элементов механизма синхронизации

Дальнейший осмотр деталей ГРМ, если вам нужна такая возможность, чтобы не упустить момент, проверьте чистоту двигателя, вращение роликов на коромыслах, движение гидравлических подшипников, ваш тип кулачков четко указывает на качество отработанного масла в двигателе. Я напомню мой пробег 300 тысяч километров и 13 лет.

К достоинствам этого двигателя относится наличие гидравлических подшипников в головке цилиндров, которые автоматически компенсируют зазор клапана. Другими словами, настроить клапан дизайн в Двигатель Ford Focus 1 1,6 8 клапанов не требуются! Однако условием кулачков является вращение ролика кошки вам нужно проверить.

Крышка клапанного механизма – снятие и установка
Силовой агрегат. Двигатель 1.4/1.6 Zetec-SE. Форд Фокус 1

Специальный инструмент

Пассатижи для разъемов свечей зажигания 303-622 (21226)

Наименование	Спецификация
Силиконовая смазка	ESE-M1C171-AA
Хомутики

Снятие

1. Стандартные подготовительные мероприятия:

Отметьте ключевой код радио.
Отметьте предварительно настроенные радиостанции.

2. ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините провод массы от аккумулятора.

Снимите пластину крышки головки цилиндров (при наличии).

1.Высвободите топливопроводы.
2.Отсоедините шланг вентиляции картера.
3.Освободите кронштейн вакуумной магистрали угольного фильтра EVAP.
4.Выверните болты.

3. ПРЕДОСТЕРЕЖЕНИЕ: При рассоединении разъема свечи зажигания не тяните за провод. При необходимости во избежание изгибания провода снимите катушку зажигания. Перед рассоединением разъема свечи зажигания слегка поверните его, чтобы отпустить уплотнение.

ПРЕДОСТЕРЕЖЕНИЕ: Рассоедините разъем свечи зажигания, прикладывая только прямолинейное усилие.

ПРЕДОСТЕРЕЖЕНИЕ: Не повредите прокладку крышки головки цилиндров, т.к. ее нельзя заменить индивидуально.

Снимите крышку головки цилиндров, перемещая ее прямо вверх.

1.Рассоедините штекерный разъем датчика температуры головки цилиндров (СНТ).
2.Отсоедините провода высокого напряжения от свечей зажигания.
Освободите зажим штекерного разъема датчика CHT.
Для угловых разъемов свечей зажигания используйте специальный инструмент 303-622.
3.Выверните три болта верхней крышки ремня газораспределительного механизма.
4.Отверните и снимите гайки.

Установка

1. ПРЕДОСТЕРЕЖЕНИЕ: Чтобы избежать повреждения уплотнения разъема свечи зажигания, для нанесения силиконовой смазки используйте тупой предмет (например, пластмассовый хомутик).

ПРЕДОСТЕРЕЖЕНИЕ: Состыкуйте разъем свечи зажигания, прикладывая к нему прямолинейное усилие.

ПРИМЕЧАНИЕ: Покройте внутреннюю сторону разъема свечи зажигания силиконовой смазкой на глубину (5-10) мм.

В рамках нашей статьи мы рассмотрим не только ситуацию, когда нужно заменить прокладку клапанной крышки на Форде Фокус 1, а также вариант бытового ремонта гидро-натяжителя цепи ГРМ на той же модели автомобиля.

Если вы заметили, что из под прокладки крышки головки протекает масло, можно попытаться использовать герметик, чтобы прокладка перестала пропускать масло. Однако это не всегда позволит добиться желаемого результата, кроме того есть риск что часть герметика попадет в движок. В этом случае необходимо произвести замену.

В первую очередь, нам потребуется приобрести новую прокладку. При выборе новой прокладки, обратите внимание на отсутствие заусенцев и неприятного запаха, кроме того прокладка должна быть достаточно мягкой, даже при нуле градусов.

Далее, нам необходимо снять крышку головки ГБЦ, сделать это мы можем с помощью головки на 8. Прежде чем использовать головку, нелишне будет обстучать болты, таким образом стронуть их будет гораздо легче. Отвинчивать болты нужно осторожно, чтобы их не повредить.

Особое внимание необходимо уделить процедуре установки крышки обратно. Во-первых, потребуется несколько подходов для того чтобы затянуть болты, это позволит не повредить крышку, и сделает крепление более надежным, а также позволит не повредить болты из-за чрезмерного усилия. Порядок в котором необходимо затягивать крепление, на изображении ниже

Теперь поговорим о тех случаях когда отмечено что цепь слабо натянута. Проверить состояние цепи можно с помощью длинного металлического предмета и фонарика, используя для доступа отверстие маслозаливной горловины.

Для того чтобы решить проблему с натяжением. потребуется сделать элемент, который будет дополнительно удерживать цепь во избежание ослабления. Сделать такую деталь можно используя бензостойкий шланг средней жесткости, диаметром десять миллиметров

Но такой вариант со временем теряет свои свойства, в этом случае можно использовать самостоятельно навитую пружину, используя для этих целей нержавеющую проволоку.

Прежде чем приступить к установке, необходимо используя стержень произвести замеры (результаты на фото)

Далее, необходимо надеть трубку на шток:

смазать трубку изнутри и шток
гайка корпуса натяжителя устанавливается на деревянную плоскость
трубка надевается на шток, нескольких ударов достаточно чтобы надеть ее до конца
в особо запущенных случаях можно дополнительно закрепить резиновый элемент, используя медную или железную проволоку.

Небольшой совет, проводя вышеописанные работы, не поленитесь и используйте возможность для того чтобы проверить состояние других элементов ГРМ .

8 лет

Нужна прокладка клапанной крышки на ff1 1.6zetec WF0BXXGCDBWG6754
здесь спросил Запрос на коды запчастей !
оказалось , что : "Микрокат выдаёт что прокладка только вместе с крышкой идет" где взять?

Напишите плиз код для прокладки (и если есть фото) на Дюратек 1,6 8V, по вин коду пробивается Зетек, привозят постоянно не ту прокладку.

Сегодня поменял прокладку на Ajuce. Старая была на герметике. Убрал весь герметик, протер тряпочкой крышку, мотор и поставил новую.сначало прихватил все болты и затягивал примерно накрест. Буду наблюдать

9 мая 2014

Неделю назад поменял прокладку, двигатель Дюратек 1,6 8V, поставил Dello 30104550542 за 450 руб, ставил без герметика, пока что всё гуд.

ДВИГАТЕЛЬ ZETEC-E 1.8 (115HP) Всеволжкий рестайл фокус.

В воскресенье 18 мая поменял прокладку клапанной крышки на elring 364.381.
Полет нормальный.

Снял старую, вычистил поверхность головки сначала от герметика, который в сервисе нанесли при замене грм на новую прокладку victor reinz (на ощупь реинз может чуть жестче чем elring но это сугубо лично)
Старая отходила меньше 10 т км.

Значит отчистил герметик, потом взял дремель и войлочной насадкой зачистил полоски пригоревшие, Бог знает когда и от чего.
Затем обезжирил поверхность спиртом медицинским.

Потом снял с клапанной крышки старую прокладку и вычистил канавки вод прокладку сначала досуха от масла, затем спиртом обезжирил (использовал ушные палочки).
Установил в канавки новую прокладку и ее поверхность тоже обезжирил.
Затем установил крышку с прокладкой на головку и притянул 10 винтов(динамометрического ключа на нужный момент под рукой не было, поэтому затягивал усилием от руки маленькой трещеткой крест накрест, по-возможности сохраняя одинаковое усилие)
Протягивал в несколько этапов.

УСИЛИЕ ПО ДОКУМЕНТАЦИИ 7Н/м кому надо.

Одновременно заменил прокладку датчика положения распредвала: она стала плоская и дубовая.
В магазине подобрал по размеру-кому надо у меня еще одна есть или размеры скину.

8 лет

это да - сажать новую прокладку на герметик мне так и в магазине предложили новую оригинальную прокладку на герметик посадить за 1200

шурец
Лично я не заказывал, лень было ждать, тупо у официалов купил, как раз за 1200. Поменял без герметиков и т.п., все отлично. Была один-в-один как старая по параметрам.

Я тоже на 1.6 поставил оригинал, хотя она у меня "пылилась" в гараже(в упаковке) месяца три точно.
Поставил затянул 7Нм как указано по инструкции. Все гуд! тьфу*3, тук*3.

Думал что зря беру оригинал. точнее взял. ну да ладно. взял в районе 1000р оригинал.

Всем привет! Подскажите номер оригинальной прокладки на ФФ1 USA 2л, Зитек, 2001гв 131лс, спасибо. Год назад менял на неоригинал, запотела.

шурец
Говорил же, что может не подойти.
Прокладка текёт в основном в одном и том же месте, чтобы температура не добиралась надо в этом месте между крышкой клапанной и выпускного коллектора установить пластину.

11 июня 2013

нужны болты клапанной крышки. Двигатель Zetec-E 2.0 16V
F8CZ 6K282-BA - это он? в экзисте он каких-то сумасшедших денег стоит и ждать 2 недели. может есть какие-то варианты? кто менял, подскажите. Спасибо!)

Подскажите номер прокладки клапанной крышки для Ford Focus 1 2003г (USA) двигатель 2.3.
И правильно ли я решил ее менять, если у меня масло в колодца со свечами заливается?

8 авг уста 2013

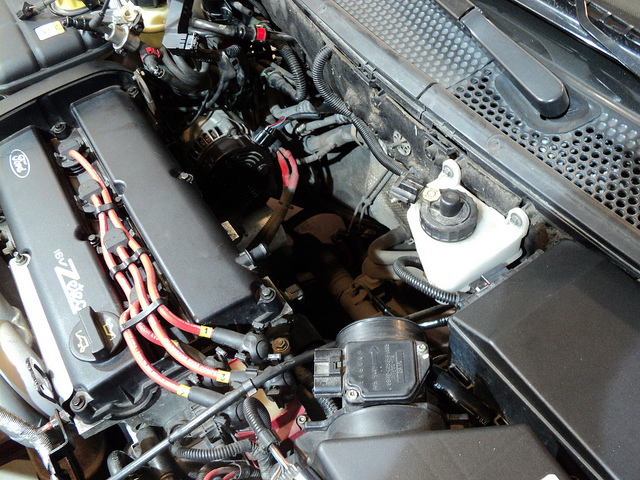

помогите, пожалуйста найти прокладку клапанной крышки. История такая, на форде с вином X9FAxxeeda3u15274 был заменен двигатель, по документам из Великобритании с праворукого фокуса из цифр есть № EDDCYB16933. Официалы сняли крышку и с изумление обнаружили, что прокладка, которая бьется по вину нифига не подходит, дословно сказали "даже по форме другая" и "нужна какая-то с горбом". Как вариант сказали можно заказать прокладку, которая ставилась на двиг до апреля 1999, она МОЖЕТ подойти, но они не уверены. Естественно по предоплате и ждать от 10 дней, цена 1200+за работу 850. Также сказали, что может двиг от мондео? тогда там ваще другая прокладка. Фотки двига прилагаю, вариантам прокладок буду рад!
