Антиблокировочная система (АБС) предотвращает блокировку колёс при торможении, устраняя опасность потери управления транспортным средством и сохраняя его устойчивость при движении. За счёт своей приемлемой стоимости это оборудование массово устанавливается на современной автомобильной технике. Важную роль в работе системы играют сенсорные датчики, которые монтируются на ступицах и фиксируют скорость вращения колёс.

Назначение датчика АБС и принцип работы

Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.

Датчик АБС с проводом и разъёмом

Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса. Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре. По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.

Датчиком АБС оборудовано каждое колесо автомобиля

Необходимость замены устройства

О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.

Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя

Также о возможной неисправности устройства сигнализируют:

появление кода ошибки на дисплее бортового компьютера;
непрерывная блокировка колёс при резком торможении;
отсутствие характерной вибрации на педали тормоза при её нажатии;
сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.

При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.

Как менять

Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто. К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.

Инструменты

Чтобы поменять датчик, потребуются:

надёжный домкрат;
баллонный ключ;
набор рожковых и торцевых ключей;
молоток;
плоская отвёртка;
кондиционер для металла WD–40;
тестер (мультиметр).

Поэтапная замена

Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.

Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.

Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика

Колесо нужно снимать, установив под днище машины страховочные опоры

Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт

Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка

Внимание! Перед монтажом элементов обшивки включаем зажигание и запускаем двигатель авто. Только убедившись, что контрольная лампа-индикатор АБС ведёт себя корректно (гаснет через 3–5 секунд после старта), продолжаем работу.

В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.

Видео: Как поменять датчик ABS на Рено Логан

Некоторые нюансы

Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:

Машина поднимается домкратом, нужное колесо снимается.
Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
Освобождается крепление проводки и отсоединяется штекер разъёма.
Монтаж нового датчика выполняется в обратной последовательности.

Внимание! Монтируя новый датчик, необходимо следить за тем, чтобы на место его посадки не попадала грязь.

Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу. Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки. В этом случае можно будет выполнить ремонт датчика вместо его полной замены.

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

Одной из распространенных проблем, которые приводят к включению светодиодов Mitsubishi ABS и Traction, является неисправный датчик скорости колеса, также называемый датчиком ABS.

В этом руководстве вы найдете инструкции о том, как заменить датчик ABS на Mitsubishi Lancer, Outlander, Mirage, Eclipse, Galant, Raider, Montero, Pajero.

1 симптомы
2 Необходимые запчасти
3 Необходимые инструменты
4 инструкции

симптомы

ABS свет включен
Свет контроля тяги включен
Нет скорости от датчика скорости колеса

Необходимые запчасти

Mitsubishi Wheel ABS Датчик

Необходимые инструменты

Джек Стенд и Джек
Колесный ключ
10мм гнездо и храповик
Рабочие перчатки
плоская отвертка

инструкции

Ослабьте зажимные гайки, но пока не снимайте их.

Поднимите автомобиль и снимите колесо, где у вас плохой датчик ABS. Помните, чтобы поддержать автомобиль с подставками.

Снимите колесо со ступицы колеса.

Найдите датчик скорости колеса ABS.

Снимите болт датчика ABS, затем вытащите датчик скорости колеса.

Снимите трос с поворотного кулака.

Отсоедините провод ABS от разъема, расположенного на колесной нише.

Установите новый датчик ABS на поворотный кулак и проложите провод так же, как старый датчик.

Подключите новый датчик ABS. Датчик ABS щелкнет, когда он будет полностью вставлен.

Установите колеса и зажимные гайки и опустите автомобиль.

Затяните зажимные гайки крест-накрест.

Заведите автомобиль и проедьте несколько минут. Контрольная лампа АБС должна сбрасываться самостоятельно. Если индикатор остается включенным, используйте сканер Mitsubishi для считывания кодов неисправностей из модуля ABS.

Если вы замените датчик скорости вращения колеса и индикатор АБС останется включенным, есть большая вероятность, что у вас поврежден провод АБС или неисправный модуль АБС.

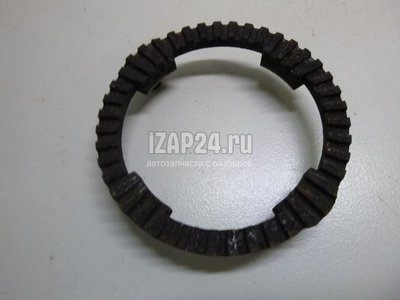

Всем привет. В очередной раз с опозданием в 2 месяца выкладываю запись
Приговорили в июне поворотный кулак, разбилось отверстие под шаровую, и она там болталась. Постоянный стук справа спереди вынудил купить с разбора у Maxim65 кулак.
Кулак приехал без датчика АБС (в принципе, я и не просил об этом сразу, о чем позже пожалел)
Месяц ездил без ABS, датчик со старого кулака отмачивал в ВДшке и ацетоне.
Не помогло. Вынулся только лабогадоря жене болгарина.

Старый кулак на выкидку, но ступица от него вполне в нормальном состоянии.

В общем, продам. Предлагайте цену. Находится в Ульяновске, отправлю хоть на Меркурий через ТК :). Если за 2 недели не продам, выкину :)
Выкинул бы и так, да возможно, кто-то давно ищет, и тем самым, кому-то помогу.

Добавлено спустя 3 недели:
Выкинул за ненадобностью :)

Mitsubishi Carisma 2000, engine Gasoline 1.6 liter., 103 h. p., Front drive, Manual — DIY

Comments 7

Очень часто сталкиваюсь с подобным, т.к. занимаюсь ремонтом автомобилей. Так вот по своему опыту скажу что датчик почти никогда не достается. Я свой на каризме высверливал когда-то. Вчера делал заднюю подвеску на Киа сиде, менял все сайлент блоки — даже не пытался вытащить датчик из ступицы при снятии продольных рычагов, а отсоединял от фишки и снимал вместе с проводом. Так что это нормальное явление когда датчик не получается вынуть. Автор молодец что применил болгарку, не побоялся. По.другому и не достать не повредив датчик.

Делали недавно Санта Фе 2001года, там вообще без проблем датчики вылезли. Бех каких либо усилий. Только болт отвернули)))

Бывает везёт :-) Это хорошо

А что с кулаком было? Кстати вместо наших датчиков ставять дпрв от Волги вроде

В кулаке когда-то не до конца затянули шаровую (либо палец шаровой был меньшего диаметра)
В итоге она там люфтовала и разбила посадочное место. Люфт достигал 1.8 мм.

Привет.Хорошо отмачивать уксусом-ВД отдыхает!

Он там намертво был приклеен. Даже после распиливания кулака датчик вылезал с трудом.

Конишуа, примусоводы. В данной теме хочу помочь тому кто не знает как снимать датчик ABS. Здесь рассматривается замена именно заднего правого, так как сам его менял. Для противоположной стороны замена происходит аналогично, для передней и вовсе легче, ввиду лучшей доступности разъема датчика из капота. Для замены датчика нам понадобятся:
1. Домкрат для вывеса колеса;
2. Баллонный ключ;
3. Торцевая головка на 10 и на 12;
4. Удлинитель 3/8’’ на 5 см;
5. Кардан 3/8’’ (желательно);
6. Ручка для торцевых головок с храповиком;
7. Кондиционер металла WD-40;
8. Плоская отвертка;
9. Вольтметр (желательно);
10. Виниловая изоляционная лента.
Теперь обо всем по порядку (опущу здесь диагностику и симптомы – это тема другой статьи). Итак, приступаем.
1. Ставим машину на ровную поверхность и включаем стояночный тормоз. Подкладываем под диагональное подъему колесо противооткатный башмак или что-то на него похожее (желательно). Снимать минусовую клемму аккумулятора необязательно, если все делать аккуратно, но рекомендуется.
2. Снимаем заднее сиденье и шторку багажного отделения (если она есть). Аккуратно тянем за отделку порога (снимается легко): подцепить удобнее всего слева (справа) для правой (левой) стороны. Далее, аккуратно отсоединяем уплотнитель. Наконец, тянем за боковую отделку (там, где крепления амортизаторов), аккуратно отсоединяя фиксаторы и видим разъем датчика. Теперь можно добраться до него: одной рукой нажимаем на замок разъема, а другой тянем вниз ответную часть.

Разъем датчика (1), фиксатор разъема (2), противовибрационная накладка (3) и провод датчика (4). Вид со стороны салона (за боковой отделкой).

3. Ставим домкрат под колесо на соответствующие точки для установки (см. руководство пользователя) чтобы не повредить детали кузова. Вращая ручку домкрата, поднимаем колесо, чтобы оно поднялось от поверхности примерно на 1,5-2 см.
4. Откручиваем 5 колесных гаек с помощью баллонного ключа. Снимаем колесо со ступицы.
5. Одной из самых сложных операций снятие самого датчика он расположен сзади ступицы.

Датчик ABS с кронштейном (1) и болтом (2). Вид со стороны внутренней части ступицы.

6. Чтобы его снять откручиваем единственный болт, с помощью которого датчик крепится к ступице, аккуратно брызгаем по периметру его кронштейна WD-40. Далее, аккуратно обстукиваем, чем ни будь металлическим по кронштейну датчика. Постукивание усиливает проникновение WD-40 в более глубокие места, поэтому, описанные выше операции чередуем, параллельно пытаясь раскачать датчик. Дополнительно, можно использовать плоскую отвертку или нож с крепим лезвием, чтобы зацепить паз между ступицей и кронштейном датчика.
7. Откручиваем один болт кронштейна на амортизаторе (здесь удобнее всего использовать удлинитель и кардан) и два болта кронштейна на корпусе арки крыла.

Точки крепления провода датчика (1 и 2) и заглушка ввода кабеля в салон (3).
Вид на арку крыла.

8. Теперь, необходимо вытащить провод со стороны салона. Перед этой операцией внутри салона частично отклеиваем противовибрационную накладку, т.к. под ней закреплен провод датчика. Далее, отсоединяем заглушку с сальником на входе в салон, для этого обматываем конец плоской отвертки изоляционной лентой (чтобы не повредить ЛКП арки крыла, там хоть и грязь, но краска все равно есть) и поддеваем заглушку, при этом провод тянем на себя.

Старый (сверху) и новый (снизу) датчики. Отличие показано стрелками – на старом отсутствует половина пластиковой опалубки.

9. Теперь, вставляем новый датчик на посадочное место. Ввиду показанного отличия, новый датчик входит с трудом (внимание: не нужно делать никаких модернизаций нового датчика – все встает на свои места как нужно). Вставляем болт крепления датчика и просто закручиваем его до конца, при этом датчик очень легко заходит на свое место.
10. Далее, закручиваем болты, крепящие кронштейн провода к амортизатору и внутренней арке крыла.
11. Вставляем заглушку с сальником и просовываем провод в салон. Надавливаем на заглушку, чтобы защелкнуть ее в отверстии.
12. Просовываем провод датчика под противовибрационную накладку, так, чтобы разъем доставал до гнезда и приклеиваем ее назад, аккуратно разглаживая ее (думаю, хорошо для этого использовать строительный фен).
13. Устанавливаем колесо на ступицу, затем, сначала наживляем, а потом постепенно закручиваем все колесные гайки с большим моментом затяжки.
14. Подключаем вольтметр к разъему датчика. Включаем первую передачу и выключаем стояночный тормоз. Вращаем колесо с частотой примерно 1 оборот в секунду, при этом вольтметр должен показывать напряжение в диапазоне 0,25-1,2 В, причем чем быстрее крутим колесо тем больше напряжение, т.к. принцип работы датчика индукционный.
15. Подключаем разъем. Если снимали клемму аккумулятора, закрепляем ее назад. Опускаем колесо домкратом. Теперь можно повернуть ключ в замке зажигания и убедится, что индикатор ABS на комбинации приборов загорелся примерно на 3 секунды и погас. Также, индикатор ((!)) должен гаснуть при пускании рычага стояночного тормоза. Если есть система TCS - этот индикатор тоже должен погаснуть примерно через 3 секунды. Устанавливаем назад уплотнитель двери, отделку порога и боковую отделку. Закрепляем снятое сиденье и шторку багажного отделения (если есть).
16. Заключительная проверка выполняется на безопасном участке дороги для чего необходимо обязательно пристегнуться и при небольшой скорости (10-20 км/ч) резко тормозим (педаль до упора) убеждаемся, что система ABS работает – чувствуется вибрация педали тормоза и характерный звук колодок. Попутно, можно проверить систему TCS на рыхлом участке дороги и убедиться, что индикатор TCS загорается, что означает, что система пытается предотвратить пробуксовку колес.

И, в заключении, привожу оригинальные каталожные номера для заказа датчиков вращения колес:
Передний левый B25D-43-73XG
Передний правый B25D-43-70XG
Задний левый C100-43-72Y
Задний правый C100-43-71Y

Всем приятной замены и будьте внимательней на дороге, ведь уже почти зима, а значит система ABS должна работать)))
