Замена датчика коленвала на чери тигго т11

Обновлено: 09.01.2025

Датчик температуры охлаждающей жидкости установлен на корпусе термостата.
У датчика проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер.
1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).

9. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки встроен в дроссельный узел, при выходе датчика из строя замените дроссельный узел в сборе.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10».
1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Вам потребуется ключ «на 22».
1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

4. Ослабьте затяжку датчика концентрации кислорода и выверните его из выпускного коллектора.
5. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.

Управляющий датчик концентрации кислорода установлен на входе в катколлектор, технология его замены аналогична технологии замены диагностического датчика концентрации кислорода.

Датчик положения коленчатого вала установлен на картере сцепления.
Вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Разъедините колодку жгута проводов датчика.

3. Выверните болт крепления датчика и снимите датчик с картера сцепления.
4. Установите датчик положения коленчатого вала в обратном порядке.

Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и воздухоподводящим рукавом.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: отвёртка с крестообразным лезвием, тестер, термометр, пассатижи.
1. Выключите зажигание.

2. Сожмите пружинный фиксатор и отсоедините от датчика колодку жгута проводов.
3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов, включите зажигание и измерьте напряжение питания датчика. Оно должно составлять (5,0±0,2) В.
4. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с данными табл. 10.5.

5. При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

Датчик детонации крепится к блоку цилиндров двигателя.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускной коллектор (см. Замена прокладки впускного коллектора).

Для чего в автомобиле устанавливают датчик положения коленвала

Выпускаемые в наше время автомобили буквально напичканы всевозможными системами и узлами. Разобраться в них бывает непросто даже опытному автолюбителю. Чери Тигго в этом отношении не отличается от других моделей. Слаженная и бесперебойная работа современного транспортного средства немыслима без бортового компьютера. Но чтобы обеспечить надлежащее функционирование всех систем, электронике необходимо постоянно получать информацию об их текущем состоянии. Этой информацией блок управления снабжают различные датчики.

Среди многочисленных сенсоров, контролирующих работу силового агрегата, особая роль отводится датчику положения коленвала (ДПКВ). Эта маленькая неприметная деталь позволяет системе впрыскивания действовать синхронно с вращением коленвала. Поэтому ее иногда называют датчиком синхронизации. Благодаря сигналам, поступающим с ДПКВ, блок управления фиксирует моменты, когда поршни 1-го и 4-го цилиндра оказываются в верхней мертвой точке (ВМТ) и сопоставляет их с угловым положением коленвала. На основе этой информации ЭБУ выдает сигналы управления форсунками, которые открываются и впрыскивают горючую смесь в цилиндры. При этом впрыскивание и зажигание смеси происходит в оптимальный момент времени синхронно с движением поршней.

Когда датчик коленвала начинает барахлить, это незамедлительно сказывается на двигателе, его устойчивая работа нарушается. А если ДПКВ полностью откажет, мотор заглохнет и вернуть его к жизни не удастся.

Конструкция и принцип функционирования

ДПКВ, используемый в автомобиле Chery Tiggo, не нуждается для своего функционирования в электропитании.
Индукционный сенсор содержит в своем корпусе постоянный магнит и намагниченный стальной сердечник, вокруг которого намотан провод катушки индуктивности. Магнит создает постоянное магнитное поле, а его изменение генерирует на выходе датчика импульсный сигнал, который подается на ЭБУ.

Магнитное поле датчика изменяется, когда в нем оказывается металлический предмет. ДПКВ установлен так, что его торец расположен вблизи зубчатого венца маховика коленвала.

Проходя через магнитное поле сенсора, его зубцы как раз и вносят в него нужное изменение.

Венец маховика имеет 60 зубьев. Они равноудалены друг от друга, но в одном месте два зуба отсутствуют, поэтому фактически их 58. Именно с помощью этого выреза и получается сигнал синхронизации.

Попутно с помощью данного сенсора компьютер определяет обороты двигателя, подсчитывая число приходящих с него импульсов за единицу времени.

Состояние задающего диска, целостность его зубьев, отсутствие на нем загрязнений не менее важны для нормальной работы ДПКВ, чем исправность самого сенсора.

Большое значение также имеет оптимальный зазор между торцом датчика и зубьями задающего диска. При правильной установке его величина составляет 0,5…1,2 мм, иначе сигнал, поступающий на контроллер, будет иметь неправильную форму и амплитуду, что приведет к нарушению стабильности работы силового агрегата.

Какие признаки указывают на вероятную неисправность ДПКВ

Некоторые симптомы подскажут водителю, что следует проверить и, возможно, заменить датчик коленвала.

Мотор невозможно запустить. Отсутствует искра зажигания. Не поступает напряжение на разъемы форсунок при вращении стартера. Совокупность всех трех признаков почти однозначно указывают на неисправность ДПКВ.
Во время движения в цилиндрах возникает значительная детонация, особенно во время разгона или на подъеме.
Мощность силового агрегата ощутимо упала.
Обороты двигателя изменяются произвольным образом.
Агрегат работает нестабильно, в том числе на холостом ходу, время от времени глохнет.

При возникновении проблем, связанных с датчиком положения коленвала, бортовой компьютер выдает ошибку с кодом 0335 или 0336.

Однако при появлении перечисленных признаков не спешите хоронить датчик. Не исключено, что он исправный, но что-то препятствует его нормальной работе.

Проверьте для начала фишку датчика, надежен ли контакт, не отвалился ли провод. Проверьте в целом провода, идущие от датчика до блока управления.

В простейшем случае может оказаться, что загрязнен торец датчика или зубчатый венец маховика. Попробуйте очистить их.

Возможно, что причина неустойчивой работы — неправильный зазор между датчиком и задающим диском. Тогда регулировка зазора может решить проблему.

Нестабильность в работе двигателя, троение и прочие неприятности могут наблюдаться, если маховик недостаточно плотно сидит на коленвале. Аналогичная картина возможна и в том случае, когда сам датчик плохо закреплен и болтается из-за вибрации.

Проверьте также состояние зубьев венца маховика. Контроллер не только фиксирует промежуток с двумя отсутствующими зубьями, соответствующий прохождению ВМТ. Он также считает имеющиеся зубья. Если хоть один из них поврежден или отломан, ЭБУ воспримет это как ошибку ДПКВ.

Компьютерная диагностика такие проблемы не выявит, всё это нужно осмотреть и проверить вручную.

В редких случаях нормальная работа датчика коленвала может нарушаться из-за наводок со стороны высоковольтных проводов, например, при работе стартера.

Как снять и заменить ДПКВ в Chery Tiggo

Чтобы исключить вероятность выхода из строя электроники, сначала отсоедините провод от минусовой клеммы АКБ.

Отсоедините фишку с проводами, которую найдете справа (по ходу автомобиля) от головки блока цилиндров.
Добраться до самого датчика и его крепления из подкапотного пространства вам вряд ли удастся. Поэтому установите машину на смотровую яму или подъемник, снимите правое переднее колесо и удалите всё, что мешает свободному доступу к маховику коленвала и ДПКВ, — подкрылок, брызговик, возможно, ремень ГУРа.
Единственный болт, которым датчик крепится к кронштейну, открутите с помощью головки на 10.

Как видите, в демонтаже датчика коленвала в Chery Tiggo нет ничего принципиально сложного. Установка производится в обратном порядке.

Прежде чем выбрасывать снятое устройство, проверьте его работоспособность.

Проверяем работоспособность

Тестером в режиме омметра измерьте сопротивление обмотки. Номинальная величина отличается в устройствах разных производителей. В большинстве случаев она составляет 560, 860 или 900 Ом. Если полученное значение существенно (более, чем на 10%) выходит за пределы этого диапазона, значит датчик скорее всего неисправен.

Проверьте величину индуктивности катушки, если у вас имеется соответствующий измерительный прибор. Такая возможность может быть предусмотрена, например, в вашем тестере. В норме индуктивность должна быть в пределах от 200 до 400 мГн.

О работоспособности ДПКВ можно судить и по его способности генерировать электрические импульсы при внесении металлического предмета в его магнитное поле. Чтобы проверить это, подсоедините к контактам на фишке датчика щупы тестера, включенного в режим измерения напряжения. Более наглядным будет применение с этой целью осциллографа или светодиодной лампочки. Быстро приближайте к сенсору отвертку или другой металлический предмет. Измерительный прибор покажет импульсы напряжения, а светодиодная лампочка будет мигать. Если так, то ваш датчик жив и, возможно, еще пригоден для использования.

Неисправный ДПКВ для ремонта не годится. Различные модели могут иметь существенные конструктивные отличия и не всегда взаимозаменяемы. Учитывайте этот нюанс при покупке устройства на замену.

Датчик температуры охлаждающей жидкости установлен на корпусе термостата.
У датчика проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер.
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Слейте жидкость из системы охлаждения двигателя.

4. Нажав на фиксатор, отсоедините колодку жгута проводов от датчика…

5….ослабьте затяжку датчика температуры охлаждающей жидкости…

6….и, повернув датчик, снимите его.
7. Подсоедините тестер к выводам датчика и опустите датчик в емкость с водой.
8. Измерьте сопротивление на выводах датчика при различных температурных режимах. Номинальное сопротивление исправного датчика указано в табл. 10.4.

9. Установите датчик в порядке, обратном снятию.

Для замены датчика положения распределительного вала (датчика фазы) вам потребуется ключ «на 10».
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор колодки жгута проводов датчика фазы…

4….и отсоедините колодку от выводов датчика.

5. Выверните болт крепления датчика фазы…

6….и снимите датчик фазы с автомобиля.
7. Установите датчик фазы в порядке, обратном снятию.

Диагностический датчик концентрации кислорода установлен на выходе из катколлектора. Датчик измеряет содержание кислорода в отработавших газах и преобразует измеряемую величину в напряжение сигнала, который подается на электронный блок управления двигателем. Используя сигналы датчика, блок управляет впрыском топлива таким образом, чтобы получить расчетный состав топливовоздушной смеси.
Если датчик концентрации кислорода неисправен, токсичность отработавших газов может резко повыситься, а расход топлива увеличится.
Вам потребуется ключ «на 22».
1. Снимите декоративный кожух двигателя.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отожмите фиксатор и разъедините колодку датчика концентрации кислорода.

2. Разъедините колодку жгута проводов датчика.

5. При отклонении сопротивления от нормы замените датчик, вывернув два винта его крепления.

Датчик скорости автомобиля установлен на картере коробки передач.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр.

3. Сожмите фиксатор и отсоедините от датчика колодку жгута проводов.
4. Выверните болт крепления датчика…

5….и снимите датчик скорости с автомобиля.
6. Снимите резиновое уплотнительное кольцо. Сильно обжатое, потерявшее эластичность или надорванное кольцо замените новым.
7. Установите датчик скорости в порядке, обратном снятию.

Датчик детонации крепится к блоку цилиндров двигателя.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите впускной коллектор.

3. Отсоедините от жгута проводов датчика колодку жгута проводов системы управления двигателем, выверните винт крепления датчика…

4….и снимите датчик детонации.
5. Установите датчик детонации в обратном порядке.

Проводя ремонт или обслуживание автомобиля, следует обращать внимание на разные элементы, что позволит сразу приобрести все необходимые запчасти Чери Тиго для восстановления нормальной функциональности.

Важным является и состояние различных датчиков. В частности – датчик положения коленчатого вала, он же датчик коленвала, синхронизации или по-простому – датчик фаз.

От его состояния зависит работоспособность и эффективность работы двигателя, поскольку именно благодаря работе данного устройства происходит регуляция впуска топливовоздушной смеси.

По сути, датчик отправляет в ЭБУ двигателя данные о положении коленчатого вала в текущий момент, скорость и направления вращения, что позволяет определять объем необходимой смеси и интенсивность ее подачи в камеру сгорания.

Работа датчика положения коленчатого вала Чери Тиго зависит от типа используемого устройства:

Магнитный датчик отличается отсутствием необходимости вывода отдельного электропитания. Сигнал на ЭБУ формируется при прохождении специальным зубом (меткой) проходит через магнитное поле, что позволяет осуществлять синхронизацию. Само магнитное поле формируется возле установленного датчика. Такой датчик дополнительно может выполнять и функцию датчика скорости.
Датчик на эффекте Холла. При использовании подобного варианта движение тока начинается при приближении магнитного поля. Специально вмонтированный синхронизирующий диск обеспечивает кратковременное перекрывание магнитного поля, что позволяет отслеживать динамику движения коленчатого вала. Зубчики диска осуществляют взаимодействие с магнитным полем датчика положения коленчатого вала. Параллельно такой датчик может использоваться в роли датчика распределения зажигания.
Оптический датчик коленвала Чери Тиго. Такой вид запчастей также взаимодействует с диском синхронизации со специальными пазами. Диск дополнительно может иметь специальные отверстия. Задача диска – перекрытия оптического потока, идущего от светодиода к приемнику. Основная функция приемника – прием и обработка сигналов прерывания светового потока и создание импульса напряжения, который в дальнейшем передается в электронный блок управления.

Устанавливается датчик в специальном корпусе. Обычно крепится с помощью кронштейна непосредственно в районе шкива вала.

Стоит заметить, что установка датчика положения коленчатого вала после его снятия для замены или диагностики требует выставления определенного зазора. Оптимальным является значение в 0,5-1,5 мм между датчиком и диском синхронизации.

На основании получаемых с данного датчика данных происходит генерация управляющих сигналов для форсунок, элементов системы зажигания, происходит передача данных на тахометр.

Определить неисправности датчика положения коленчатого вала Чери Тиго можно при проведении компьютерной диагностики.

На наличие проблем с ним могут указывать и такие факторы:

Двигатель не заводится ни холодным, ни прогретым.
При повышенных нагрузках возникает детонация.
Плавают обороты на холостом ходу.
Двигатель теряет мощность, снижается динамика.
Произвольно скачут обороты при движении.

Проблема диагностики неполадок датчика положения коленчатого вала заключается в том, что факторы его неисправности могут указывать и на проблемы с другими узлами и агрегатами.

Соответственно, водители редко самостоятельно доходят до вывода, что проблема именно в датчике и долго ищут причину неполадок в работе двигателя.

Быстрая проверка датчика положения коленвала Чери Тиго

Проблема заключалась в том, что при работе двигателя начали появляться хлопки, возникли определенные проблемы с запуском силового агрегата. Возникли подозрения на проблемы с зажиганием.

Проверка катушки, свечей зажигания и высоковольтных проводов не принесли никакого результата – все нормально. Соответственно, было принято решение о проверке датчика.

Для этого рассоединяется необходимая фишка (авто с газом, поэтому расположение фишки может отличаться). Проверку сопротивления проводим с помощью мультиметра.

Выставляем его на 2 кОм. Однако в данном случае тестеру не хватило шкалы для отображения значения. Переставляем фишку на 20 кОм.

Результаты замера показали сопротивление на проводке датчика в 2.22 кОм. При этом норма составляет 560 Ом с допустимым отклонением в любую сторону в 10%. Соответственно датчик необходимо заменить.

После установки нового датчика сопротивление составило 533 Ом, что вполне вписывается в требуемые показатели.

Чтобы добраться до датчика положение коленвала Чери Тиго необходимо снять переднее правое колесо.

После этого снимается пластиковая защита. Она закреплена несколькими болтами или саморезами.

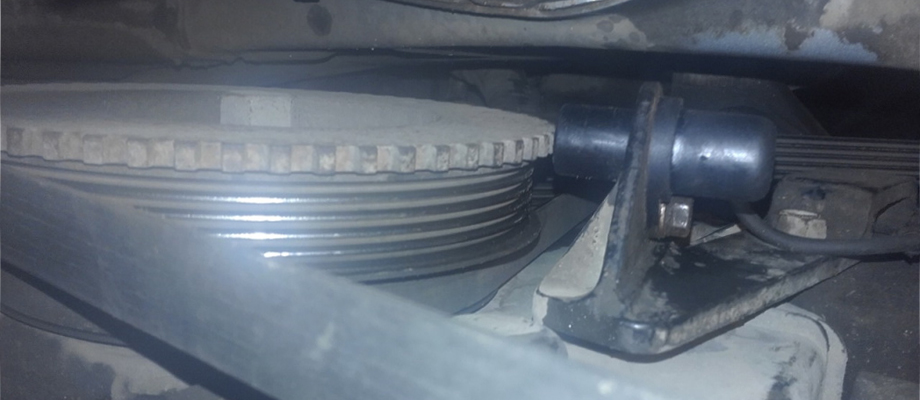

Под подкрылком и находится необходимый датчик с синхронизирующим диском.

Крепится датчик одним болтом на 10, который и необходимо открутить для снятия старого датчика с автомобиля.

Перед установкой запчасти следует проверить сопротивление, чтобы оно отвечало требованиям. Иначе есть вероятность того, что в скором времени придется повторно выполнять работы по замене.

Важно понимать, что иногда причиной проблем в работе датчика становится элементарное загрязнение контактов. Так что необходимо просто попробовать их прочистить.

Сам по себе датчик положения коленчатого вала редко выходит из строя и основные проблемы обычно связаны с загрязнением или механическими повреждениями.

Не лишним будет после установки нового датчика запустить двигатель и проверить работоспособность.

Всем привет!
Вообще с машинкой все хорошо, бегает и радует.
Времени обо всем писать не хватает, но вот про отличие "пали" и "оригинала" — стоит черкнуть и показать на Drive2.

История такая… На днях ABS загорелся, решил я проверить блок. ELM327 + Ноут с Блютузом + TiggoDiag = Ошибка по датчику левого переднего колеса. Вывернул колесо — подергал за сам провод, заработало. В общем ерунда.

А вот в самом Эбу, висела такая ошибка:

Ну раз висит, заменим датчик. Заказываю у знакомого в магазинчике CHERY SMW250129. Сам ищу даташит на него, нахожу инфу только по этой ссылке : Тык

Зазор между датчиком и зубчатым венцом: от 0,3 до 1,5 мм
Сопротивление датчика: от 504 до 616 Ом

Собственно больше нам и знать не надо. Приезжает мне в пакетике датчик, денег не платил, знакомый из магазина передал родителям и все. Замеряю сопротивление, а там 447 Ом. Ну сразу понятно, какой то мусор подвальный, ставить не стал.

Заказываю этот же номер в другом, самом известном месте, приезжает в коробочке.
Давайте посмотрим.

Смотрим сами носики:

Самое большое тактильное отличие — это провода:

Ну и время замерить оригинал:

Ставим на машинку. Выставляя щупами зазор! Я сделал 0.5 мм, выкинув пластинку — подложку, которая была под старым датчиком. С ней зазор был 1.1 мм. Вроде и в допуске, но я решил — многовато.

Подключаемся, скидываем ЭБУ и Адаптации. Ездим, проверяем. Все чисто и хорошо.

Ошибка ушла и машинка на повышенных оборотах ( от 3000 об\с ) приятнее стала крутится в отсечку. На низких (до 3000 об\с), особо разницы нет или я мало покатался.

Всем спасибо и удачи. Запчастей мешок в гараже, найду время заменю и опишу процессы.

Chery Tiggo 2007, двигатель бензиновый 2.4 л., 129 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Chery Tiggo 3, 2017

Комментарии 20

Спасибо Вам и таким как Вы, за ваш труд в подробных обьяснениях. Приятно учится чему то, когда тебе это красиво изложили!

А как проверяли сопротивление на датчике мультиметром, к каким разъемам подключали чёрный и красный провод?!

Крайние пины, средний не надо. Без разницы, куда красный, куда черный. Просто крайние мерь.

А подскажи как тигго диаг подключил?

Обычный ELM327 1.5V — который с Январями на ВАЗах работает, он и тут заработал.
Просто взял ноутбук, сделал сопряжение через Блютуз с ним.
Патом запустил TiggoDiag — в настройках выбрал COM порт, у меня он был COM9. Скорость для порта выставил.
Затем уже в TiggoDiag — выбор блока. Там выбор способа подключения (Vag или ELM). Затем какой Tiggo, на Митсубиши моторе или Ацтеко или блок ABS.
Через ELM327 по блютузу работает очень плохо, может подключится с 10 раза.
Советую использвоать Vag-Com кабель или ELM327 кабельный.

Спасибо. Я через elm подключаю hobdrive, все корректно показывает, все отлично не отваливается. Но, abs не читает. Попробую это)

Хоб по сравнению с TiggoDiag — детская игрушка. Это хорошее ПО для нормальной диагностики, записи логов и прочего. Хоб — снес с мобилы после 1 подключения. Так как занимаюсь ремонтом авто, а не ерундой, море ненужного и перегруженный интерфейс.
Один плюс, работает на мобиле, ошибки читает — трет.

Вот для этого и используется) Интересно поковыряться tiggo diag. А для полноценной диагностики всё-таки лучше сканматик)

Для Tiggo 2.4 хватит и TiggoDiag — смысла нет в сканматике. Если есть, ну хорошо =) Нету то и эта фришная прога абсолютно устраивает.

А у меня такой вопрос. Снятый с машины оригинал так же не имеет не каких обозначений? Буква "К" не в счёт!
Как бы бывают и качественные подделки, но хуже чем оригинал, скажем так)

Вроде ничего не было, да и на фотографии не попало. Понятие оригинала растяжимое у китая, но хоть какая то наглядная информация. Чтобы совсем днище не купить.

Здорово!
Эх, везет, когда сам можешь машину делать. Красавчики, одним словом. Спасибо за информацию!

Читайте также:
