Давно хотел попробовать подключить автозапуск, но как всегда оказалось не все так просто как кажется!
Для того чтобы на сигнализации SCHER-KHAN MAGICAR 12 заработал автозапуск нужно подключить 3 реле к дополнительным каналам и обойти иммобилайзер. Будем считать что сигнализация подключена согласно карте установки и подключены все датчики (ручник, тормоз и т.д.). Так как карты установки для Solarisa с обычным ключом и центральным замком нет я пользовался картами PANDORA и Starline.
Для обхода имо… был куплен обходчик иммобилайзера SCHER-KHAN ВР-3. При установке пользовался картой установки от "SCHER-KHAN MAGICAR 11" yadi.sk/i/Lw_Lnad3LyfBAw
Также пользовался таблицей "Рекомендации по подключению сигнализации SCHER-KHAN MAGICAR 11/12" yadi.sk/i/O8TKXKmItuBiwQ
Реле подключал по этой схеме:

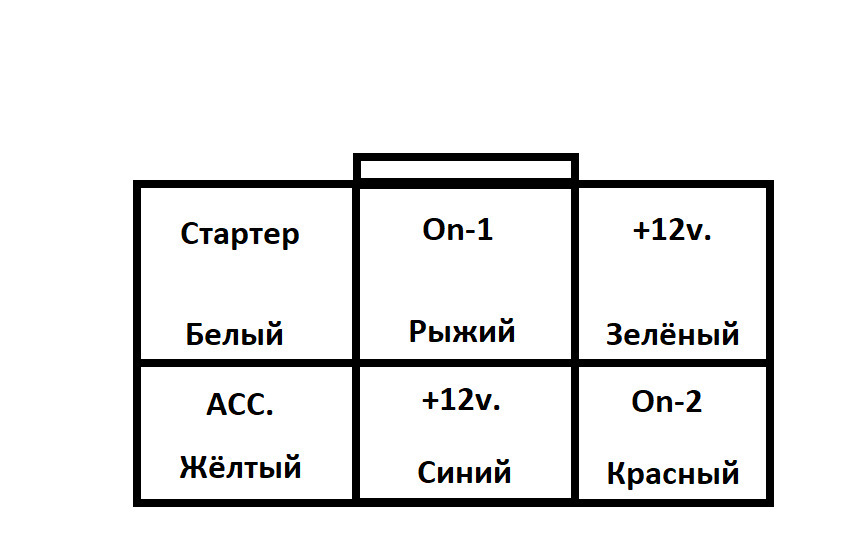

распиновка разъема замка зажигания:

схема SCHER-KHAN MAGICAR 12

У меня Solaris комплектации "комфорт" с коробкой автомат без кнопки старт/стоп, по KAN так и не получилось подключить, хотел взять от туда сигнал тахометра, пришлось брать сигнал от генератора.
После того как все подключено нужно запрограммировать сигнализацию. Как программировать расписано в "инструкции по установке" yadi.sk/i/vq5kYdaaAasgvQ
Чтобы перевести доп. каналы №3(желтый), №4(желто/белый), №5(желто/синий) в режим автозапуска нужно установить функцию 2-14 в значение 3.
Если подключено реле блокировки то для корректной работы системы в режимах автоматического запуска (чтоб не глохла) нужно установить функцию 2-6 в значение 2.
Доп канал №5 в разъеме CN4 нужно установить функцию 2-20 в значение 2.
Контроль работы двигателя по умолчанию стоит от тахометра, чтобы выставить от генератора нужно установить функцию 2-30 в значение 2.
Подключение и установка модуля обхода штатного иммобилайзера Scher-Khan BP-3:
Красный провод модуля подключить к +12V (синий провод в колодке замка зажигания), минус модуля (черный провод) соединяем с белым проводом разъема CN4 системы Scher-Khan MAGICAR 12 (доп канал 1) и программируем функции 2-8 и 2-15 в значение 4. В обходчик я вложил чип без болванки, антенну обходчика иммобилайзера Scher-Khan BP-3 я разместил поверх штатной антенны ближе к краю (к магнитоле), в других положениях антенны двигатель не запускался! При запуске селектор АКПП должен быть в режиме паркинг, а ручник поднят!
Для автомобилей с МКПП: датчик стояночного тормоза – голубой/черный провод Scher-Khan MAGICAR 12 разъёма CN4 подключить к зеленому проводу в разъеме на передней левой стойке.
Для автомобилей с АКПП: можно использовать статус режима "P" селектора АКПП, для этого нужно запрограммировать функцию 3-9 в значение 2. В этом случае голубой/черный провод Scher-Khan MAGICAR 12 разъёма CN4 не подключать.
Если при автозапуске по завершению работы мотора центральный замок откроет двери то нужно съездить к ОД и отключить эту функцию.
Все проверено, все работает! Не забудьте снять клемму с аккумулятора!

Автомобильная сигнализация Scher-Khan Magicar 12 представляет собой надежное устройство, обеспечивающее высокую степень защиты транспортного средства. Установить ее можно практически на любой автомобиль, но для этого нужно знать правила и особенности выполнения этой работы.

Технические характеристики

Начинать знакомство с сигнализацией Шерхан Магикар 12 следует с технических характеристик. По ним можно определить качество защитного устройства, а также его предельные возможности.

Основные характеристики модели:

дальность приема сигнала — 1 км;
дальность передачи сигнала — 2 км;
тип связи — двухсторонняя;
количество брелоков в комплекте — 2 шт. (по 1 с обратной связью и без нее);
алгоритм кодирования — Magic Code Pro 3;
режим управления — Slave;
автоматический запуск двигателя — по заданному периоду.

Комплектация

В большинстве случаев поставщик включает в комплект только базовые элементы.

Однако по желанию клиента могут быть добавлены различные дополнительные компоненты.

Они немного увеличат стоимость автосигнализации, но расширят ее возможности.

процессорный блок;
брелок-коммуникатор;
дополнительный брелок;
силовой разъем;
разъемы: слаботочных подключений, подсоединения внешнего устройства запуска, дополнительного датчика и к шине;
концевой датчик с приводом;
датчик вызова;
реле блокировки;
сирена;
инструкция по эксплуатации;
руководство по установке.

Функции

Процессорный блок и брелок имеют много полезных функций. Благодаря им Шерхан Магикар 12 пользуется большой популярностью среди владельцев транспортных средств.

Среди большого количество функций выделяют следующие:

работа в режиме Slave;
автоматический запуск двигателя (по времени и температуре);
включение мотора с помощью брелока;
установка кода доступа к управлению охранной системой;
охрана без предупредительных звуковых сигналов;
управление дополнительными устройствами;
задержка включения и отключения света в салоне;
предупреждение об открытой двери;
аудиоподтверждение выполняемых команд;
синхронизация всех подключенных брелоков;
индикация уровня сигнала.

Преимущества и недостатки

Magicar 12, как и любая другая модель сигнализации Scher-Khan, имеет несколько преимуществ, по сравнению с подобными устройствами других марок. Главные достоинства:

низкая стоимость;
простота эксплуатации;
возможность включения и отключения функции автозапуска;
компактность блока;
легкость монтажа.

У Магикар 12 есть несколько недостатков, которые нужно брать во внимание. Если пренебречь ими, то во время эксплуатации могут возникнуть трудности, которые снизят надежность системы.

большое потребление энергии, приводящее к быстрой разрядке аккумулятора;
небольшое количество дополнительных брелоков;
сложность настройки некоторых функций.

Как установить

Самостоятельно выполнить монтаж Magicar 12 Scher-Khan сложно, но возможно. Для этого владелец транспортного средства должен иметь специальные знания и обладать опытом подобной работы. В ином случае лучше не рисковать и обратиться за помощью к специалисту.

Инструкция по установке состоит из нескольких этапов:

Основной блок крепят на приборной панели автомобиля. Эту работу выполняют при помощи двустороннего скотча. Устройство нужно расположить максимально далеко от электронных блоков, которые могут создавать помехи и снижать степень защиты.
На ветровое стекло вертикально устанавливают антенну. Такое расположение обеспечит хорошую связь с брелоком, находящимся на большом расстоянии от автомобиля.
На лобовое стекло наклеивают светодиодный индикатор и прокладывают сигнальный провод.
На моторный щит монтируют сирену. На этом этапе также протягивают кабель от ее разъема до блока сигнализации.
Ставят сигнальные концевики в замки капота и багажника.
Внутри салона с помощью двустороннего скотча или саморезов крепят сенсор удара.
Аналогично монтируют сенсор контроля объема салона.
Проверяют правильность прокладки всех проводов и подключают их к главному блоку. Для упрощения задачи используют схему из руководства пользователя.

Инструкция по эксплуатации

У охранной системы Scher-Khan Magicar 12 инструкция по эксплуатации представляет собой толстую брошюру, полностью изучить которую сложно даже опытному автовладельцу. Такой недостаток руководства пользователей можно компенсировать путем выделения наиболее востребованных функций, среди которых:

Автосигнализация Scher-Khan Magicar 12 считается одной из самых надежных. Из-за этого ее часто устанавливают на дорогостоящие автомобили, снижая риск их угона. При правильном монтаже устройство будет защищать транспортное средство и оповещать его владельца о попытках незаконного проникновения.

Для современного водителя наличие автосигнализации — это гарантия защиты машины от угона. При этом сегодня спросом стали пользоваться модели от компании Scher-Khan с автоматическим или дистанционным запуском силового агрегата, которые эффективны в холодную пору года. Автозапуск Шерхан является отличным дополнением к штатной сигнализационной системе, обеспечивающим повышенную степень комфорта.

Как работает автозапуск

Первые прототипы систем с автоматическим запуском разрабатывались для грузовых машин и различной специальной техники. Ключевой задачей подобного оборудования являлось поддержание заданного температурного показателя в ДВС с целью предотвращения холодного пуска или замерзания охлаждающей жидкости, а также для обеспечения бесперебойной работы узлов в экстремальных условиях.

Нередко на грузовых автомобилях опция автоматического запуска входит в состав штатных предпусковых устройств для прогрева силового агрегата. В случае с легковыми авто, она является дополнительным элементом комфорта, сокращающим время на обогрев мотора или обеспечение оптимальной температуры внутри машины.

Понимая, по каким принципам работает автозапуск, можно интегрировать его в любое транспортное средство, не обращая внимания на тип силовой установки или коробки переключения передач. В зависимости от способа запуска двигателя существует два варианта:

Ручной дистанционный.
Автоматический.

Первый вариант обеспечивает заведение ДВС с помощью одной кнопки на пейджере. Еще он позволяет проводить подобное действие с мобильного приложения на смартфоне. В первом случае радиус действия ограничивается возможностями брелока и составляет 300-350 м.

Автоматический запуск эффективен в тех случаях, когда машина находится далеко, а завести ее пультом невозможно.

Еще пользователю предоставляется возможность программирования системы, чтобы запуск выполнялся без прямого участия водителя через заданный временной интервал, по достижении какого-либо температурного диапазона и прочих параметров.

После подачи сигнала с пейджера или таймера, блокировочные механизмы отключаются и срабатывает стартер. В случае благополучного запуска машина сделает несколько морганий поворотными огнями, а на брелок вернется уведомление. В результате система зафиксирует факт запуска, руководствуясь показателями напряжения в бортовой сети или сведениями о давлении масляно-воздушной смеси.

После запуска двигателя внутреннего сгорания, происходит автоматическое отключение стартера. Если запуск был безуспешным, система несколько раз сделает повторные попытки, заставляя стартер крутится дольше. Передовые модели поддерживают собственную систему диагностики, позволяющую моментально определить причину ошибки при попытке запуска.

Как настроить

Запустить автозапуск сигнализации на сигналках Sherhan несложно. Для этого стоит изучить подробное руководство автосигнализации и последовательно нажимать кнопки настроек.

Чтобы активировать режим и благополучно пользоваться автозапуском, необходимо активировать защитные функции и выполнить ряд подготовительных действий:

В первую очередь, при запущенном двигателе, закрытых дверях и опущенной тормозной педали, нужно нажать на 3-ью кнопку брелока.
Если ключ вставлен в замок зажигания, его нужно изъять. В современных машинах этот элемент отсутствует — вместо него используются кнопки Старт/Стоп.
Выполнив перечисленные манипуляции, нужно выйти из машины и нажать на охранные кнопки.

Для настройки автозапуска с брелка необходимо сделать следующее:

Долго нажимать на кнопку 3, пока на мониторе пейджера не появится индикация дыма, указывающая на благополучный запуск.
Дождаться обратного отсчета времени. Чтобы перезагрузить его и аннулировать таймер, достаточно повторно нажать на ту самую кнопку.
Для выключения режима нужно нажимать на кнопку из первого этапа до тех пор, пока не прозвучит звуковое оповещение.

Установка по температуре в салоне

Чтобы настроить автозапуск по температуре внутри автомобиля, необходимо предварительно активировать режим активации по временному интервалу (1-13). После этого нужно зайти в меню программирования путем продолжительного нажатия на кнопки 1 и 2 на брелоке. Дальше следует выполнить такие действия:

Деактивировать таймер (если он был включен), руководствуясь предыдущей инструкцией.
Нажимать на 4-ю кнопку в течение 21 раза, пока не прозвучит окончательное звучание звукового индикатора.
Выбрать оптимальный температурный диапазон, при котором будет запускаться опция.
Повторно включить таймер.

Настройка по бортовому напряжению

Делаем 20 нажатий на кнопку 4.
Ждем, пока сирена издаст аналогичное количество звуковых уведомлений.
Активируем опцию кнопкой 2.

Как установить интервал прогрева

Чтобы выбрать нужный временной интервал, через который двигатель автоматически запустится, следует установить функцию 1-12 в положение 2.

Как запрограммировать длительность прогрева

Подробное руководство по выполнению этого действия выглядит следующим образом:

Для начала пользователю нужно активировать режим программирования путем установки функции 1-12. Для этого стоит долго нажимать на кнопку 1 и 12, пока не прозвучит соответствующее звуковое оповещение.
Дальше стоит дождаться 12-кратного отклика от сирены и выбрать оптимальный диапазон прогрева. Кнопкой 1 можно поставить 5-минутный интервал, кнопкой 2 — 15 минутный, кнопкой 3 — 25-минутный, и кнопкой 4 — 45 мин.

Как включить автозапуск на разных моделях

В зависимости от особенностей модели, методы, по которым будет поставлена сигналка на автопрогрев, могут меняться.

Universe

Настраивать систему Universe от Шерхан, можно непосредственно со смартфона в официальном приложении. В интерфейсе программы имеется кнопка запуска, а также меню глубоких настроек.

Последняя модель превосходит бюджетные версии наличием отдельного блока в базовой комплектации. Чтобы пользоваться этим устройством, нужно установить обходчик иммобилайзера, убедившись, что охранная система нормально откликается на двигатель с выключенным зажиганием. Для этого понадобится выполнить усовершенствование и чип-ключа.

Выполнить такое действие неопытному автовладельцу будет непросто. Лучше поручить задачу обученному специалисту из сервисного центра, который выполнит сканирование чип-ключа с последующим программированием.

Magicar

Чтобы завести машину с пульта и ставить ее на автозапуск, следует тщательно ознакомиться с назначением всех функций и кнопок на пейджере:

Функция 1-1. Предназначается для определения задержки между запуском зажигания и стартера. Значение 1 дает 4-секундную задержку для моторов на бензиновом топливе, и 2-10 секундную для дизельных агрегатов.
Функция 1-6. Предназначается для выбора способа резервирования запуска на транспортных средствах с механической трансмиссией.
Функция 1-7 является элементом для ограничения времени прокрутки стартера. Поскольку тахометрической вход отсутствует, лучше применять функцию с минимальным временным интервалом, т.е. выбирать значение 1. Зимой допускается использование второго варианта. Третье значение необходимо лишь в экстремальных условиях, когда мотор отказывается запускаться.
Функция 2-3 предназначается для активации периодического запуска по таймеру, когда двигатель производит запуск лишь по установленному времени.
Функция 2-3 указывает на продолжительность работы мотора после автозапуска. Пользователю доступно несколько вариантов: 15, 25, 45 или 5 мин.

Logicar

Настройка систем Logicar, включающий Шерхан Логикар А, отличается особой простотой, что обусловлено унифицированным меню и понятной конструкцией. Для входа в режим программирования, необходимо использовать тот же метод, что и при настройке Magicar 7. Назначение режимов и их функции выглядят следующим образом:

1-7 — используется для выбора времени функционирования силового агрегата.
1-10 — позволяет задать интервал периодического запуска.
1-11 — ограничивает количество запусков.
1-12 — предназначается для выбора способа резервирования автозапуска.
1-13 — окончание резервирования после активации охранных функций.
1-14, 1-15 — выбор ограничения запуска в зависимости от показателей бортового напряжения или температуры.
2-22 и 2-23 — выбор минимальных или максимальных значений времени, при которых выполняется прокрутка стартера.

Как отключить

Для деактивации автоматического запуска достаточно сделать сброс настроек и выставить заводские значения. Для этого нужно отключить охранные функции и выключить зажигание. Включение режима программирования выполняется по такой инструкции: одновременно нажимаем на кнопки 1 и 4 в течение 2 секунд. Затем делаем 3 нажатия на кнопку со значением 3. Сигналом о благополучном отключении станет трехкратное звучание сирены.

Наиболее частые проблемы и их решение

Автомобильная сигнализация Шерхан Магикар A предназначена для установки в легковые машины с бензиновыми или дизельными двигателями с напряжением бортовой сети 12 В. Охранная система обеспечивает многоступенчатую защиту транспортного средства, оснащена надежной двусторонней связью по радиоканалу и функцией автозапуска силовой установки.

Технические характеристики

Радиопередатчик работает на частоте 433,92 МГц от батареи 1,5 В типа ААА. Канал имеет защищенный алгоритм динамического кодирования команд. В дополнительный брелок устанавливаются 2 элемента питания 6 В CR2025. Процессорный блок сигнализации Шерхан А функционирует от бортовой сети 9-18 В в диапазоне рабочих температур -40…+85ºС. В дежурном режиме он потребляет 20-35 мА тока. Габариты основного модуля — 155×116×39 мм при весе 270 г.

Преимущества и недостатки

По отзывам владельцев, охранная система Мэджик Кар А имеет следующие достоинства:

широкий набор функциональных возможностей;
опция автозапуска с возможностью настройки старта двигателя по таймеру и температуре;
большой радиус действия брелока при отсутствии помех (до 800 м);
умеренная цена.

Недостатки автосигнализации Шерхан А:

возможность взлома системы с помощью сканеров;
постепенное ухудшение качества работы брелоков.

Комплектация

В комплект поставки Маджикар А входят:

руководство пользователя;
сервисная документация;
схемы подключения;
процессорный блок Sherkhan A;
пульт управления с ЖК-дисплеем;
дополнительный брелок без экрана;
4 датчика;
приемопередатчик;
антенный модуль;
реле блокировки;
концевые переключатели;
сирена;
светодиод;
двусторонний скотч.

Функции

Сигнализация Меджикар А имеет один из лучших наборов функций среди охранных систем бюджетного сегмента.

Брелка

Головного блока

Функции процессорного модуля Sherhan A:

автозапуск машин с МКПП и АКПП;
возможность работы с бензиновыми и дизельными моторами;
настройка дистанционного запуска по температуре и таймеру;
опция циклического прогрева двигателя;
отслеживание запуска силовой установки по сигналам от генератора;
программируемое время вращения стартера;
персональные коды для снятия с охраны и для доступа в салон при потере ключа;
выбор времени функционирования в режиме Турбо;
силовые выходы управления центральным замком, аварийной сигнализацией;
программирование типа реле блокировки;
опция охраны транспортного средства с работающим мотором;
автоматическая постановка на охрану;
учет задержки выключения света в салоне.

Как установить

Чтобы избежать замыканий, перед монтажом сигнализации надо обесточить бортовую сеть автомобиля.

Схема подключения

Схемы подключения сигнализации содержатся в инструкции по установке. Соединение проводов 6-контактного силового разъема CN1:

черный — масса;
2 фиолетовых — выходы на аварийную сигнализацию;
красно- белый — вход питания аварийной сигнализации;
коричневый — выход на сирену;
красный — вход питания 12 В.

Распиновка проводов 9-контактного разъема CN2:

бело-розовый и черно-розовый — выходы для управления штатной охранной системой;
бело-фиолетовый — выход управления светом в салоне;
зеленый — вход +12 В при включении зажигания;
синий — выход блокировки зажигания;
желтый и желто-белый — выходы управления дополнительными каналами 1 и 2;
белый — выход на клаксон;
фиолетовый — выход на аварийную сигнализацию.

Схема подключения 6-контактного разъема CN3:

серо-черный и коричнево-черный — выходы на датчики багажника и капота;
красный и красно-черный — положительный и отрицательный входы датчика двери;
бело-черный и бело-серый — входы для подключения дополнительного датчика.

Руководство по использованию

Настроить сигнализацию Шерхан Магикар можно с помощью руководства пользователя. Документ написан понятным языком и будет доступен даже для чайников.

Назначение клавиш и значков

Инструкция по эксплуатации содержит расшифровку символов на экране основного коммуникатора:

антенна — индикатор функционирования передатчика;
лучики света — включенные габаритные огни;
телефонная трубка — вызов автовладельца;
2 молота — сигнал тревоги в результате срабатывания датчика удара или дополнительного контроллера;
контуры открытых дверей, крышек отсеков — индикатор незакрытых дверей, багажника или капота;
надписи Timer, Turbo, Passive — индикаторы соответствующих режимов;
батарея — степень разрядки элемента питания;
индикация текущего времени, температуры в салоне, таймер прогрева мотора при автозапуске;
ZZZZ — режим Valet;
открытый и закрытый замки — состояние режима охраны;
рожок — включение сигналов сирены;
вибрирующий пульт — активация виброзвонка;
перечеркнутый молот — отключение датчика удара;
пятиугольник — включение автоматического управления центральным замком по зажиганию;
клубы дыма — работающий двигатель или активация зажигания.

Назначение кнопок брелока:

кнопка 1 (время нажатия — 0,5 сек.) — активация режима охраны, включение режимов тревоги, блокировки зажигания, закрывание замков;
2 (0,5 сек.) — снятие автомобиля с охраны, прекращение режима тревоги, разблокировка зажигания, открытие замков;
3 (0,5 сек.) — включение/выключение подсветки экрана;
4 (0,5 сек.) — проверка состояния системы;
3 (2 сек.) — открытие багажника;
4 (2 сек.) — режимы Паника или JackStop;
1+2 (одновременное нажатие на 0,5 сек.) — активация/деактивация сигналов сирены;
1+3 (0,5 сек.) — управление дополнительным каналом 1;
1+4 (0,5 сек.) — включение/выключение датчика удара;
2+3 (0,5 сек.) — управление дополнительным каналом 2;
2+4 (0,5 сек.) — включение/выключение автозапуска по таймеру;
3+4 (0,5 сек.) — активация/деактивация режима Турбо;
1+2 (2 сек.) — вход в меню программирования 1;
1+3 (2 сек.) — включение/выключение режима Valet,
1+4 (2 сек.) — вход в меню программирования 2;
2+3 (2 сек.) — вход в меню настройки функций пульта управления;
2+4 (2 сек.) — вход в режим программирования кода PIN 1.

Как включить автозапуск

Перед настройкой автозапуска с брелока на машине с механической трансмиссией следует выполнить следующие действия:

Автомобиль паркуется на стоянке, рычаг коробки передач переводится в нейтральное положение.
Система зажигания отключается.
Ключ вынимается, двигатель продолжает работать.
Водитель открывает дверь и выходит из салона.
При закрытии замков двигатель должен остановиться.

Для дистанционного пуска мотора следует нажать на кнопку 2 на 2 секунды. Система встанет в режим охраны, замки заблокируются, двигатель запустится. На экране появится время, которое осталось до отключения силовой установки. Этот параметр может программироваться пользователем (от 5 до 45 минут). Если запуск не произошел с первого раза, система повторит попытку.

В момент пуска прозвучит сигнал сирены и вспыхнет аварийная сигнализация. Брелок подаст короткий сигнал, на дисплее фары и изображение замка мигнут 5 раз. Если запуск прошел удачно, система отреагирует 2 сигналами сирены, а бортовые огни начнут моргать или загорятся постоянно. На экране фары и значок с замком мигнут 5 раз, появится изображение дыма в задней части машины. Индикация будет сопровождаться 3 двойными звуковыми сигналами.

Автозапуск по таймеру включается одновременным нажатием кнопок 2 и 4 на полсекунды. Выполняется вход в режим меню. Предусмотрено несколько режимов запуска двигателя по таймеру: ежедневно в установленное время или периодически каждые 2, 4 или 8 часов. Нужный параметр устанавливается с помощью кнопок 1 и 2. На активацию режима система отреагирует вспышкой оптических приборов и сигналом сирены.

Перед включением автоматического запуска мотора по температуре надо выключить старт по таймеру, если ранее он был активирован. Кнопка 4 основного брелока нажимается 21 раз, на что система ответит звуковым сигналом сирены. С помощью пульта пользователь устанавливает нужную температуру. Клавиша 2 меняет параметр на 15ºС, кнопка 3 — на 25ºС, клавиша 4 — на 60ºС.

Как отключить автозапуск

Для деактивации автоматического запуска силовой установки необходимо нажать на клавишу 2 основного коммуникатора на 2 секунды.

Режим Паника

Чтобы включить данную опцию, клавиша 4 на пульте управления нажимается на 2 секунды. Если режим охраны был выключен, он автоматически активируется. В последующие 1,5 минуты будут звучать сигналы сирены и моргать оптические приборы автомобиля. По прошествии указанного времени режим паники будет работать до тех пор, пока пользователь его не отключит.

Режим Валет

Для включения функции на основном коммуникаторе одновременно нажимаются клавиши 1 и 3 на 2 секунды. Об активации опции сообщит специальный значок на дисплее. При включении функции Valet пользователь может управлять замками дверей с помощью кнопки 1. Выход из режима осуществляется так же, как и вход.

Перевод сирены в бесшумный режим

Это действие выполняется посредством нажатия на кнопки 1 и 2 основного брелока на полсекунды.

Возможные неисправности и как их устранить

Список возможных неисправностей и методы их устранения:

Сигнализация не реагирует на нажатие кнопок на коммуникаторе. Проблема может быть в неисправности брелока. Его нужно разобрать, почистить и просушить. Следы влаги и грязи удаляются. Поврежденные контакты необходимо перепаять. Если проблема обусловлена разрядом батарейки, элемент питания следует заменить на новый.
Сигналы могут не проходить из-за неисправности в работе приемопередатчика. Нужно проверить правильность установки устройства и целостность соединительного кабеля. При повреждении контактов для восстановления электроцепи применяется пайка.
Сигнал передается с незначительной задержкой. Возможно, брелок длительное время находился на холоде, и его надо отогреть.
Окна не закрываются при активации режима охраны. Не исключено повреждение линии электропитания. Рекомендуется проверить цепь мультиметром. . Это может быть вызвано неправильной настройкой датчика чувствительности. Контроллер необходимо заново отрегулировать.
Во время движения охранная система отпирает двери. Проблема может быть обусловлена неисправностью доводчиков, которые надо заменить.

В случае крупной поломки ремонт рекомендуется производить в фирменном сервисном центре.

Для автозапуска двигателя с брелка Шерхан необходимо длительно (2-3 секунды) нажать соответствующую кнопку на брелке с обратной связью (комбинация нажатия кнопок для автозапуска может меняться в зависимости от модели). Система встанет в режим охраны, замки дверей закроются, включится запуск двигателя. После того, как двигатель запустился, на дисплее брелка появится информация о времени, которое осталось до окончания работы двигателя (время прогрева двигателя на автозапуске программируется и составляет обычно 5, 15, 25 и 45 минут). Нумерация кнопок на брелке Шерхан начинается от антенны.

Шерхан не начнет запуск двигателя:

если включено зажигание;
если двигатель автомобиля уже работает;
если открыта дверь багажник или капот;
не выполнена постановка на автозапуск для механической коробки переключения передач (режим резервирования - это важный пункт для мкпп);
если не выполнены все необходимые подключения;
при неисправностях, не корректном подключении или настройке системы.

Подробнее о причинах, препятствующих автозапуску двигателя по ссылке.

Комбинация и длительность нажатия кнопок для автозапуска

1. Если автомобиль имеет МКПП, то убедитесь, что правильно выполнили подготовку к запуску для МКПП (Для каждой модели Шерхан подготовка описана ниже).

2. Если автомобиль имеет АКПП, то убедитесь, что селектор АКПП стоит в положение Р (Parking) и включен стояночный тормоз (для некоторых систем).

Дистанционный запуск двигателя возможен в режиме охраны. Для дистанционного запуска двигателя выполните следующие действия:

Scher-Khan Magicar A - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 4 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 5 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 7 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 9 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 11 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 12 - нажать кнопку 2 на 2 секунды;
Scher-Khan Magicar 13 - нажать кнопку 4 на 2 секунды;
Scher-Khan Magicar 14 - нажать кнопку 4 на 2 секунды;
Scher-Khan Media One - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 1 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 2 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 3 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 4 - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 5i - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar 6i - нажать кнопку 2 на 2 секунды;
Scher-Khan Logicar A - нажать кнопку 2 на 2 секунды;
Scher-Khan Mobicar 1 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar 2 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar 3 - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar A - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.);
Scher-Khan Mobicar B - нажать кнопку 3 до длительного звукового сигнала (2-3 сек.).

Автомобиль подтвердит выполнение команды вспышкой световой сигнализации. На дисплее брелока отобразится дымочек и информация о включённой поддержки зажигания, а также длительность работы двигателя до завершения режима прогрева.

Как заглушить Шерхан

Для того чтобы дистанционно заглушить двигатель нажмите длительно туже кнопку брелка которой и заводили автомобиль. Система останется в режиме охраны и через 30 сек. после остановки двигателя начнет контролировать датчик удара.

Работа двигателя в режиме дистанционного запуска немедленно завершится при наступлении тревоги.

При снятии сигнализации Шерхан с охраны двигатель так же заглохнет через несколько секунд.

Как поставить на автозапуск Шерхан для МКПП

Режим резервирования (постановка на автозапуск) исключает возможность автозапуска двигателя, если рычаг ручной коробки передач не установлен в нейтральное положение. В зависимости от требований и корректной работы можно выбрать один из трех алгоритмов выполнения резервирования. Этот пункт необходим только для механической коробки передач.

Алгоритм подготовки №1

Подходит практически для всех систем Шерхан, так как в большинстве случаев этот алгоритм постановки на автозапуск включен по умолчанию.

Для Scher-Khan Magicar A (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 4 (если в первом меню программирования в пункте 1-17 значение 1 или 2);
Для Scher-Khan Magicar 5 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 7 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 9 (если в первом меню программирования в пункте 1-16 значение 1 или 2);
Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar 1 (если в первом меню программирования в пункте 1-14 значение 2, 3 или 4);
Для Scher-Khan Logicar 2 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 3 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 4 (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 1 или 3);
Для Scher-Khan Logicar A (если в первом меню программирования в пункте 1-12 значение 1, 3 или 4);
Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 2);
Для Scher-Khan Media One (если в первом меню программирования в пункте 1-16 значение 1 или 2).

Для выполнения резервирования (подготовки автомобиля к последующему автозапуску двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза (двери, капот, багажник должны быть закрыты);
Поверните ключ в замке зажигания из положения ON (вкл.) в положение oFF (выкл.) Система осуществит перехват зажигания;
Вытащите ключ из замка зажигания. Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
В течение 2-х минут откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель остановится. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №2

Для Scher-Khan Magicar A (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 4 (если в первом меню программирования в пункте 1-17 значение 3);
Для Scher-Khan Magicar 5 (если в первом меню программирования в пункте 1-16 значение 3).

Для выполнения резервирования (подготовки автомобиля к последующему автоматическому прогреву двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза. (двери, капот, багажник должны быть закрыты);
Нажмите на 2 секунды кнопку 2 брелка. Система возьмет управление зажиганием на себя;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №3

Для Scher-Khan Magicar 7 (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 9 (если в первом меню программирования в пункте 1-16 значение 3);
Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 1 (если в первом меню программирования в пункте 1-14 значение 1);
Для Scher-Khan Logicar 2 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 3 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 4 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Logicar A (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Media One (если в первом меню программирования в пункте 1-16 значение 3).

Для выполнения резервирования (подготовки автомобиля к последующему запуску двигателя) выполните следующие действия:

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение, включите стояночный тормоз, снимите ногу с педали тормоза. (двери, капот, багажник должны быть закрыты);
Дважды коротко нажмите кнопку 2 брелка. Система возьмет управление зажиганием на себя;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать;
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №4

Для Scher-Khan Magicar 11 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 12 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Logicar 5i (если в первом меню программирования в пункте 1-12 значение 4);
Для Scher-Khan Logicar 6i (если в первом меню программирования в пункте 1-12 значение 4).

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Включите стояночный тормоз, снимите ногу с педали тормоза;
Откройте дверь. Система осуществит перехват зажигания;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) Двигатель будет продолжать работать в течение 2-х минут (если не включен режим Турботаймер);
Вытащите ключ из замка зажигания;
Откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель заглохнет. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №5

Для Scher-Khan Magicar 13 (если в первом меню программирования в пункте 1-12 значение 2);
Для Scher-Khan Magicar 14 (если в первом меню программирования в пункте 1-12 значение 2).

По окончании поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Включите стояночный тормоз. Снимите ногу с педали тормоза;
Коротко нажмите кнопку 4 брелка. Система осуществит перехват зажигания;
Поверните ключ в замке зажигания из положения ON (ВКЛ.) в положение OFF (ВЫКЛ.) и выньте ключ из замка зажигания. Двигатель будет продолжать работать в течение 2 мин.;
В течение 2 мин. откройте дверь и выйдите из автомобиля;
Закройте дверь. Двигатель остановится, если не включен режим Турботаймер. Если автомобиль после этого не встанет на охрану автоматически, то необходимо нажать на кнопку постановки на охрану (в большинстве случаев кнопка 1).

Алгоритм подготовки №6

Для систем Шерхан Мобикар во втором меню программирования в пункте 11 значение 1 включено по умолчанию.

Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 1);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 1).

Индикацией успешного завершения подготовки автомобиля к автозапуску является непрерывное отображение символа N на дисплее брелка.

Алгоритм подготовки №7

Для Scher-Khan Mobicar 1 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar 2 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar 3 (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar A (если во втором меню программирования в пункте 11 значение 3);
Для Scher-Khan Mobicar B (если во втором меню программирования в пункте 11 значение 3).

По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение;
Откройте дверь;
Снимите ногу с педали тормоза, включите стояночный тормоз. Система осуществит перехват зажигания;
Если автомобиль оборудован замком зажигания, то после включения поддержки ключ необходимо вынуть из замка зажигания, двигатель продолжит работать. Если автомобиль оснащен кнопкой START/STOP, то кнопку нажимать не нужно;
Покиньте автомобиль, закройте двери и включите режим охраны. Шерхан выключит двигатель автомобиля, завершив тем самым подготовку к автозапуску.

Читайте также:
