Форд Фокус 1. Обильные картерные газы : причины
Основные причины газов из картера двигателя :
- Неисправность системы вентиляции картера
-Прорыв газов в картер
Признаки неисправности системы и клапана вентиляции картерных газов
Система рециркуляции картерных газов, позволила значительно снизить вредные выбросы. При этом она довольно проста в эксплуатации, практически не требует вмешательства при ремонте двигателя. Однако как и любая система она тоже не идеальна.
Дело в том, что неисправность системы не столь наглядна, как поломка любого другого агрегата двигателя. Но когда система выходит из строя, это может обернуться для автовладельца довольно большими финансовыми потерями. Поломка такой системы не ярко выражена, автовладелец уже замечет непосредственно последствия ее отказа. Признаками поломки обычно являются:
- запотевания шлангов системы
- повышенный расход масла
- течь прокладки клапанной крышки
Наличие масла в патрубках воздушного фильтра. Избыточное давление газов внутри двигателя. И уж совсем, критичный случай это выдавливание сальников коленвала. Согласитесь, бесшумный помощник может обернуться большими проблемами.
Прорыв газов в картер
Как проверить клапан вентиляции картерных газов
Как и с любым агрегатом автомобиля, необходимо проводить периодический осмотр и устранять неисправность. Дело в том, что клапан рециркуляции работает в довольно грязной среде. Обязательна, необходима его очистка. При малейшем подозрении на его неисправность нужно проверить его работоспособность. В случае если установлен клапан с дополнительными электронными системами, самодиагностика автомобиля может показать ошибку. В более упрощенных версиях необходим навык диагностики.
1. Подсоедините шланг вентиляции к клапану.
2. Запустите двигатель и дайте ему поработать на холостом ходу.
3. Коснитесь пальцем входного отверстия клапана и убедитесь в наличии вакуума.
В этот момент произойдёт перемещение штока клапана.
4. Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан.
Как определить неисправности системы вентиляции картера двигателя
В картере двигателя внутреннего сгорания во время его работы возникает избыточное давление и газы. Картерные газы в своем составе имеют пары горючего, воды, масла и т.д. Их эффективный отвод является очень важным, ведь они могут существенно ухудшать качество и состояние моторной смазки, что обычно ведет к чрезмерно быстрому износу узлов силового агрегата. Так вот чтобы отводить данные газы принято использовать специальную систему вентиляции картера. Так уже сложилось исторически, что сегодня различают две системы: открытого и закрытого типа.
Учитывая, что картерные газы являются крайне токсичными, то и выводить их наружу нельзя, поэтому в современных машинах была использована замкнутая система вентиляции таких газов, в ней картерные газы идут на дожег в камеру сгорания. Но из-за чрезмерного давления моторной смазки совместно с газами поднимаются также и частицы масла, а им никак нельзя попадать в камеру сгорания, именно отделение масла от газов и является основным заданием системы вентиляции. Это обычно делается с применением специальных маслоуловителей. Если говорить о маслоуловителях, то они могут быть самыми разнообразными, но при этом все получили единственный принцип работы: осаживать все тяжелые частицы смазки на стенках, ну а газы пропускать. Это осуществляется с помощью лабиринтов, завихрений и сеток. Сразу после отделения смазки от газов, масло обратно течет в мотор, в то время как газы отправляются в коллектор небольшими порциями, а оттуда поступают в мотор и там дожигаются. Регулировкой подачи газов в коллектор занимается специальный клапан, он может открываться при избыточном давлении и закрываться при разряжении. На каждой машине система вентиляции картерных газов нуждается в периодической чистке и проверке. Если система сильно засорится, то в картере поднимается давление, в результате масло может начать выливаться наружу через щуп. Обычно такое явление указывает на неисправности клапана либо же на засорение маслоуловителя. Если причина в неисправности маслоуловителя, тогда моторная смазка начинает поступать в камеру сгорания, в результате чего транспортное средство начинает коптить, возникает довольно неприятный запах и когда эту проблему не устранить своевременно, то это способно привести к залеганию кольца.
Проблемы, связанные с системой вентиляции картера силового агрегата, как впрочем, и любые другие проблемы мотора, намного легче предупредить, нежели затем устранять последствия. При возникновении самых первых причин поломки системы вывода картерных газов, а это плохое отделение смазки от газов, либо же избыточное давление, необходимо сразу же проводить ремонт.
Определить признаки, указывающие на неисправность системы вентиляции картера, обычно не составляет особого труда. Если произошло засорение маслоуловителя либо же сломался клапан, то обнаружить избыточное давление смазки можно с помощью простой проверки, для этого горловина заливного отверстия для смазки закрывается ладонью. Если в системе имеется избыточное давление, то ладонь будет отталкивать усилием, которое постепенно нарастает. Ну а при поломках маслоуловителя, мелкие частицы моторной смазки попадают в патрубки на впускном коллекторе, иногда они могут оседать даже на воздушном фильтре, ну и соответственно выхлопные газы автомобиля изменяют свой цвет.
Форд Фокус 3. Обильные картерные газы : причины
Основные причины газов из картера двигателя :
- Неисправность системы вентиляции картера
-Прорыв газов в картер
Признаки неисправности системы и клапана вентиляции картерных газов
Система рециркуляции картерных газов, позволила значительно снизить вредные выбросы. При этом она довольно проста в эксплуатации, практически не требует вмешательства при ремонте двигателя. Однако как и любая система она тоже не идеальна.
Дело в том, что неисправность системы не столь наглядна, как поломка любого другого агрегата двигателя. Но когда система выходит из строя, это может обернуться для автовладельца довольно большими финансовыми потерями. Поломка такой системы не ярко выражена, автовладелец уже замечет непосредственно последствия ее отказа. Признаками поломки обычно являются:
- запотевания шлангов системы
- повышенный расход масла
- течь прокладки клапанной крышки
Наличие масла в патрубках воздушного фильтра. Избыточное давление газов внутри двигателя. И уж совсем, критичный случай это выдавливание сальников коленвала. Согласитесь, бесшумный помощник может обернуться большими проблемами.
Прорыв газов в картер
Как проверить клапан вентиляции картерных газов
Как и с любым агрегатом автомобиля, необходимо проводить периодический осмотр и устранять неисправность. Дело в том, что клапан рециркуляции работает в довольно грязной среде. Обязательна, необходима его очистка. При малейшем подозрении на его неисправность нужно проверить его работоспособность. В случае если установлен клапан с дополнительными электронными системами, самодиагностика автомобиля может показать ошибку. В более упрощенных версиях необходим навык диагностики.
1. Подсоедините шланг вентиляции к клапану.
2. Запустите двигатель и дайте ему поработать на холостом ходу.
3. Коснитесь пальцем входного отверстия клапана и убедитесь в наличии вакуума.
В этот момент произойдёт перемещение штока клапана.
4. Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан.
Как определить неисправности системы вентиляции картера двигателя
В картере двигателя внутреннего сгорания во время его работы возникает избыточное давление и газы. Картерные газы в своем составе имеют пары горючего, воды, масла и т.д. Их эффективный отвод является очень важным, ведь они могут существенно ухудшать качество и состояние моторной смазки, что обычно ведет к чрезмерно быстрому износу узлов силового агрегата. Так вот чтобы отводить данные газы принято использовать специальную систему вентиляции картера. Так уже сложилось исторически, что сегодня различают две системы: открытого и закрытого типа.
Учитывая, что картерные газы являются крайне токсичными, то и выводить их наружу нельзя, поэтому в современных машинах была использована замкнутая система вентиляции таких газов, в ней картерные газы идут на дожег в камеру сгорания. Но из-за чрезмерного давления моторной смазки совместно с газами поднимаются также и частицы масла, а им никак нельзя попадать в камеру сгорания, именно отделение масла от газов и является основным заданием системы вентиляции. Это обычно делается с применением специальных маслоуловителей. Если говорить о маслоуловителях, то они могут быть самыми разнообразными, но при этом все получили единственный принцип работы: осаживать все тяжелые частицы смазки на стенках, ну а газы пропускать. Это осуществляется с помощью лабиринтов, завихрений и сеток. Сразу после отделения смазки от газов, масло обратно течет в мотор, в то время как газы отправляются в коллектор небольшими порциями, а оттуда поступают в мотор и там дожигаются. Регулировкой подачи газов в коллектор занимается специальный клапан, он может открываться при избыточном давлении и закрываться при разряжении. На каждой машине система вентиляции картерных газов нуждается в периодической чистке и проверке. Если система сильно засорится, то в картере поднимается давление, в результате масло может начать выливаться наружу через щуп. Обычно такое явление указывает на неисправности клапана либо же на засорение маслоуловителя. Если причина в неисправности маслоуловителя, тогда моторная смазка начинает поступать в камеру сгорания, в результате чего транспортное средство начинает коптить, возникает довольно неприятный запах и когда эту проблему не устранить своевременно, то это способно привести к залеганию кольца.
Проблемы, связанные с системой вентиляции картера силового агрегата, как впрочем, и любые другие проблемы мотора, намного легче предупредить, нежели затем устранять последствия. При возникновении самых первых причин поломки системы вывода картерных газов, а это плохое отделение смазки от газов, либо же избыточное давление, необходимо сразу же проводить ремонт.
Определить признаки, указывающие на неисправность системы вентиляции картера, обычно не составляет особого труда. Если произошло засорение маслоуловителя либо же сломался клапан, то обнаружить избыточное давление смазки можно с помощью простой проверки, для этого горловина заливного отверстия для смазки закрывается ладонью. Если в системе имеется избыточное давление, то ладонь будет отталкивать усилием, которое постепенно нарастает. Ну а при поломках маслоуловителя, мелкие частицы моторной смазки попадают в патрубки на впускном коллекторе, иногда они могут оседать даже на воздушном фильтре, ну и соответственно выхлопные газы автомобиля изменяют свой цвет.
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Чтобы этого избежать, периодически очищайте и промывайте систему.
Вам потребуется отвертка с плоским лезвием.
1. Снимите крышку воздушного фильтра и извлеките фильтрующий элемент (см. тут).
2. Извлеките фильтр системы вентиляции картера из паза корпуса воздушного фильтра.
Сильно загрязненный фильтр замените новым.
3. Выведите трубку системы вентиляции картера из держателя на впускном коллекторе.
4. Отсоедините трубку системы вентиляции картера от соединительного шланга.
5. . и снимите шланг.
6. Поднимите корпус воздушного фильтра.
Для этого потяните его вверх, преодолевая усилие резиновых втулок.
7. . и отсоедините от корпуса воздушного фильтра трубку вентиляции картера, сжав запорное кольцо.
8. Снимите трубку вентиляции картера.
9. Снимите крышку головки блока цилиндров (см. тут).
При каждом снятии крышки головки блока цилиндров заменяйте ее прокладку новой.
10. Промойте бензином или керосином маслоотражатели, внутреннюю поверхность крышки головки блока цилиндров и ее патрубок.
11. Установите крышку головки блока цилиндров и шланги системы вентиляции картера в порядке, обратном снятию.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.
5 лет
Вчера влез на ненашенский сайт, думаю почитаю через
сколько и что меняют буржуи на своих Федьках,
и обнаружил непонятку что такое PCV. и где этот клапан
находится кто знает подскажите.
Service
100 000
Part Description Part Cost

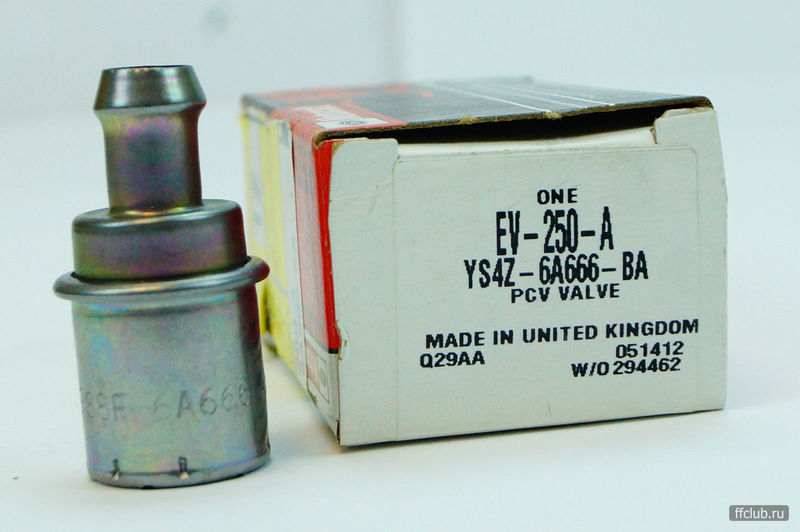

PCV valve $ 3,30 PCV valve
Total Estimated Parts Cost $ 3,30
freekon
Друг,если бы ты прочел весь пост,ты наверное понял,что все в курсе об Аналоге отечественном
Просто некоторые за оригинал,в том числе и я.Одно дело,когда денег нема,другое это нищеборство)
Вот весь принцип.
27 янв аря 2012
| цитата: |
| Теперь вечная проблема с пропаданием этих переходных резинок решена! |
У меня ещё 2 таких переходника оригинала новых валяются (покупал трубку в сборе). Прошлый нижний отходил 120 000, поменял оригинал на оригинал и забыл ещё на 120 000.
Объясните мне, пожалуйста, как работает воздушный клапан в клапанной крышке, патрубок от которой уходит во впуск(на сплите)?
Rodionnw
Это как,корбочка со спичками,трясешь и если там ничего не западает,то он рабочий,а так он работает,на открытия и закрытия картерных газов,если я про то
Святослав909
Ну да, наверное, пластиковый штуцер, выходит с задней правой части клапанной крышки. Я его снимал, когда шланг дырявый менял на другой(колхозил), то вообще не понял нафиг он нужен, но промыл и поставил. Вот только ничего в нем не тряслось. Сниму еще раз гляну. А когда он открыт, когда закрыт?
19 фев раля 2012
Rodionnw

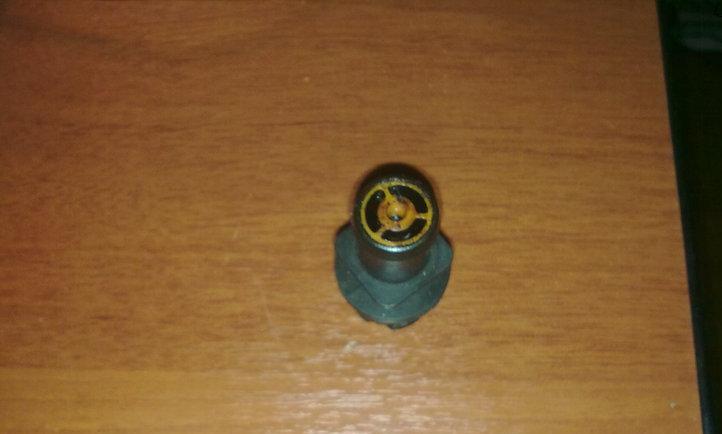

А ты его возьми в руки,и туда - сюда и услышишь,что в нем что-то есть

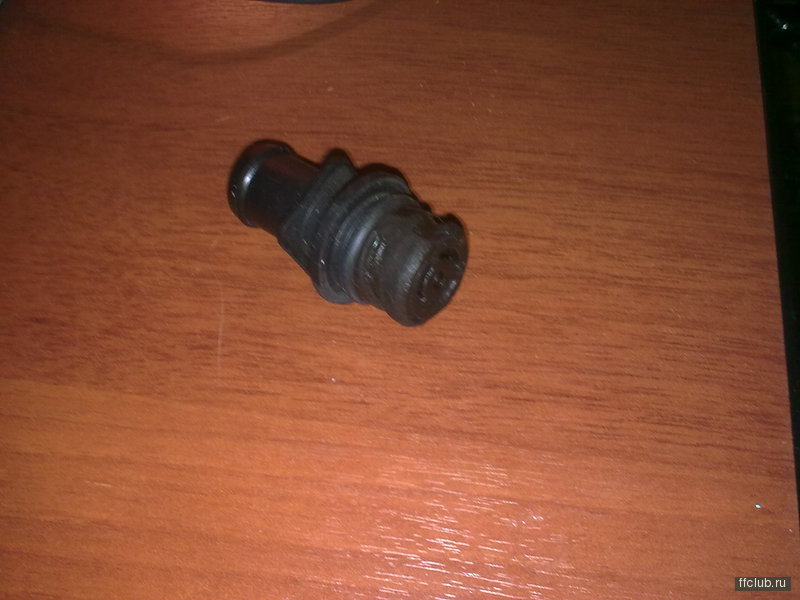

Фото прилагаю,я просто его заменил,название - сапун,вместе со шлангами)
Стоит внутри сетка или мочалка, как хочешь обзови. При закидоне масло придерживает,чтоб прямотоком в приём не шло. Если продувается плохо, то или промыть или заменить на новый по любому желательно, пока от избытка давл. сальники не подавило.
Эта штука работает как клапан обратного хода, тоесть не дает воздуху двигаться в двигатель, только из двигателя во впускной коллектор. Если неисправна, то не будет отводить картеные газы и будет заливать масло в коробку с фильтром, если клапан закрыт глухо, то может на холостых глохнуть! Лечится обычно промывкой в бензине, керосине или средством для чистки карбюраторов!
Немного непонятно. Как я понял, на zetec 1.8 есть 2 линии вентиляции: 1) та, что между корпусом воздушного фильтра и крышкой гбц (в крышке установлен клапан PCV), 2) Та, что между впускным коллектором и картером. Т.е. со второй то у всех и проблемы, да? А тот шланг, идущий в коробку воздушного фильтра особо ни на что не влияет?

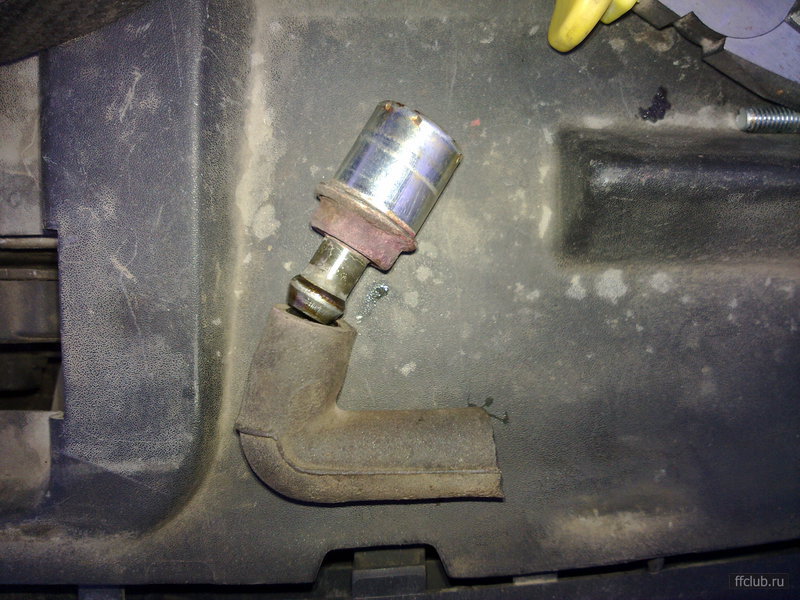

У меня пережат шланг в месте стыковки с впускным коллектором. Надо почистить клапан PCV в картере? Из-за того, что он забит, разряжение во впускном коллекторе так сплющивает шланг?
20 июня 2016
Поршень внутри свободно болтается, воздух свободно проходит в обоих направлениях. Я думал, он будет капитально забит - но нет.
У меня вроде старая версия клапана, у владельцев машин после 2002 года этот клапан имеет резьбу и другой номер.
У меня два вопроса:
1. Как снять зажим на конце шланга? Ни в каких книгах это не написано.
2. Как обслуживается другая линия вентиляции (между корпусом возд. фильтра и крышкой гбц) - просто поменять фильтр-маслоотделитель, промыть шланг изнутри и все? В книгах написано, что там тоже есть клапан PCV (стрелка указывает на крышку гбц), но он видимо не снимается и не обслуживается?
8 лет
Добрый день всем форумчанам!
Помогите пожалуйста кто знает. Двигатель 1.6 TDCi 109 л.с DURATORQ код двигателя G8DA. на рисунках показана крышка маслоотелителя из неё, (на рисунке двумя стрелками указано место, откуда конкретно) выходит воздух наружу. Подскажите может так и надо. И если у кого есть такой же двигатель может посмотрите у себя есть ли на этой несчастной крышке маслоотделителя похожие отверстия.
Заранее всем спасибо.
Николай-
4 мар та 2013
У меня мембрана пробита. Крышку снимал, трещина резинке пол сантиметра. Масляный налет не критичный, но не приятный.
Думаю, заменить. Форд дико дорогой. Из аналогов Volvo, PSA, Mazda самый дешевый - японец.
Как думаете, это одно и то же? Смущает болт 10-218 у Мазды.
Y601-10-210B - mazda
1479837 - ford
Причем форд в 6 раз дороже.
5 мар та 2013
| цитата: |
| Смущает болт 10-218 у Мазды. |
А что смущает. Болт(шпилька) крепления изолятора(крышки двигателя). У нас она стоит в другом месте так как изолятор крепится по другому (6А975А). Поставишь вместо шпильки обычный болтик. На первом фото шпилька есть.
На какой мазде такой двигатель? Каталог
| цитата: |
| Поставишь вместо шпильки обычный болтик. |
Собственно, так и думаю. На всякий случай убедился. Да и вдруг кому пригодится.
Купил крышку от Мазды.
Один в один.
Крышка в пакете Ford.
Наклейка mazda поверх наклейки ford.
Сраный маркетинг.
Разница в цене в 6 раз.
А как аналог крышка в каталоге не определяется.
Люди, кто как промывал маслоотделитель (дизель KKDA)?
Я зафигачил в него баллончи очистителя карбюратора, прополаскивал уайт-спиритом (1 литр). Ну и пофиг, на след день опять тоже самое, отцепил средний шланг из него масло полилось. Щас снял приволок домой, заливаю кипятком и стиральным порошком болтаю-сливаю. После 20 замесов вода продолжает идти чёрная и ошмётки сажи. Блин, какой дрянью его можно замочить, чтобы гарантированно рассосалось?
Проблема с картерными газами ( я так думаю ). C-Max 1.6 tdci 66kw, мотор выглядит как на фотке вверху. Беда такая что в салоне воняет картерными газами. Задувает через окна если открыты, и через вентиляцию идёт. С рециркуляцией не идёт. Народ, подскажите пожалуйста - где копать, замучался уже
Масло ест или не ест не знаю, машина недавно у меня, его меняли, поддон меняли, так что пока не знаю с едой. Ездит нормально, не дымит, только эта вонь достала уже
Да кстати, у меня тоже сифонит из под этой крышки, как у топикстартера, только когда газ нажимаю Эту штуковину можно как-нибудь проверить - прочистить или только менять ? Как я понимаю - оттуда сифонить не должно и вонь эта противная скорее всего из-за этого ?
стесняюсь спросить, так крышка от мазды идентична фордовской или есть отличие? в комплекте идет прокладка?
Здравствуйте. Подскажите можно поставить клапан от другой машины (предположим от VW)? Просто что-бы подошел под диаметр шлангов, а родной (в клапанной крышки) заглушить.
ребята,помогите идуть газы в картер что нужно зделать TDCI 1.4 2006р .есть ли фильт вентиляции картера,как к нему добраться и что делать плз в картинках или ссылочку
Такая же проблема, клапан на крышке весь в масле, расход масла на 10000 почти литра 3 и вроде становиться еще больше, вот думаю если промывка не поможет то менять крышку, в связи с этим вопрос ни кто не в курсе более дешевого аналога, т.е как в ситуации с мотором 1.6 когда от мазды подошел и в разы дешевле?
Всем привет! Машина фф2 2008 tdci (турбодизель) 1,6 90л.с. (!) немецкий. Руководства к машине нет. Подскажите, пожалуйста, как называется правильно эта изогнутая налево трубка, которая прямо по центру? Все же однотипное.. Проблема в том, что у нее слева сломался крепеж. И теперь все в масле. На фото уже частично очищено от масла. Не льется, но сочится и довольно много. Прикрепили пока хомутиками, но все равно продолжает течь. Можно ли добыть где-то эту деталь отдельно или везде только блоком все продается и меняется? Можно ли при этом ездить? Машина вроде едет нормально пока, но пару раз было, что заметили, что на 2й передаче не тянет как будто, но при дальнейшем разгоне все нормально. Я не гуру, хелп, фордоводы.
Подскажите кто в курсе. У маслоотделителя бывает износ, ресурс так сказать, после которого он подлежит замене? Поставил новую клапанную крышку и вот думаю вдруг если маслоотделитель свое уже отжил и не выполняет свою работу, то не накроется ли быстро клапан принудительной вентиляции картера? мотор 1.8 тдси 115 лошадок
28 июля 2017
Позвонил двум дилерам, Форд и Мазда (в Италии), ответили по цене:
52 евро - "Y601-10-210B - Mazda"
282 евро - "1479837 - Ford"
Я просто ужаснулся и заказал сразу у Мазды. Разница больше, чем в 6 раз что-то невероятное. На немецком ибее видел "1479837 - Ford" за 90 евро. Как возьму, поставлю посмотрю какие улучшения. Причина замены - двигатель ест масло и в патрубке турбины есть масло. Поставлю новую крышку, а старую разберу, посмотреть что в ней не так или в действительности все в порядке и причина масла в патрубках в чем-то другом.
Купил новую Y601-10-210B - Mazda, установил, полет нормальный. Разобрал старую, пластиковые держалки отломались:
Внутри было грязно, с загустевшим маслом. Черная мембрана из резины была не эластична (в действительно не знаю какая она должна быть на ощуть новая). В инете потом случайно нашел в продаже мембрану (скорей всего Китай, хотя тел. номер на сайте из США):
Но сама резинка стоит 25 долларов, плюс перевозка, и выйдет по цене почти на новый PCV клапан/маслоотдилитель от Мазды. Потом при разборке обязательно отламаются пластиковые ушки крышки и очень большая вероятность, что в конечном итоге это место не будет герметично.
Рекомендую менять весь узел целиком, если в нем есть подозрение, дорого, но нет возни и будет стоят новая деталь.
