Всем привет.
Думаю данная тема замены лампочки в ПТФ давно изъезжана, но я тоже добавлю от себя — может кому полезно будет, посмотри.

Пока коснусь замены лампочки в правой ПТФ (если из салона смотреть).
Лампочка перегорела только на шестом году жизни авто (во всяком случае я не помню чтобы менял до этого лампочки в ПТФ).

При подборе через Exist выдало следующий номер: 18647-27009K, причем был еще вариант точно с таким же номером только без буквы K на конце — и дешевле на рублей 100.
В итоге заказал у них без буквы. Выдали лампочку в фирменной упаковке как и ожидал…

Штатной оказалась лампочка Philips h27w/2

причем в момент написания своей заметки я нашел ее по цене в 115 р. (со скидкой) на фирменном сайте Philips — да, там скорее всего будет еще доставка, но все таки… на сторонних сайтах эта лампочка есть по 220-260 р.

Свою же в Exist — я купил за 360 р., т.е. можно было реально сэкономить…причем если придется брать сразу на обе ПТФ — до экономия получится ценой в одну лампочку…)

Кстати по поводу самой замены лампочки. Обошёлся без эстакады, но снимал правое переднее колесо и откручивал подкрылок (два пистона снизу + 4 самореза внутри арки).

Как дойдет дело до левой лампочки — дополню…

UPD.
июль 2018 — ну вот теперь и в левой ПТФ перегорела лампочка ( — хотя 7 лет — это наверное большой срок…

В этот раз поехал на эстакаду — в идеале она должна быть с одним заездом и "обрывом" с другой стороны — чтобы максимально выкатить передок машины вперед так будет удобнее.
У меня была обычная эстакада с заездами с двух сторон поэтому пришлось изловчится — немного выкрутил руль в конце эстакады на съезд.
Далее просто с низу отсоединил подкрылок от бампера и отогнув нижний край подкрылка руками нащупал провод и лампу.
Старую лампочку я так и не смог в тот момент сорвать с места и не стал рисковать, т.к. как мне показалось там стояла немного другая лампочка — не Г-образная, а прямая как мне показалось, а у меня с собой такой не было…

Rio 2

Световые приборы автомобиля – это важный элемент безопасности движения на дороге.

Лампы Киа Рио 2 поколения несут дизайнерскую функцию и обеспечивают хорошую видимость.

Важно, чтобы фары правильно и хорошо освещали дорогу, при этом, не мешая другим водителям. Неправильный выбор освещения может привести к излишней яркости света, что приводит к потере в пространстве водителей, управляющих автомобилем на встречной полосе. Не забываем о пешеходах, которые при недостаточном освещении фар, не смогут правильно рассчитать расстояние до авто и выйдут на проезжую часть.

Такие ситуации приводят к ДТП с тяжёлыми последствиями. Также важен выбор галогенок в Киа Рио 2 для задних габаритов. Недостаточная их яркость приведет к несоблюдении дистанции двух автомобилей, движущихся в попутном направлении, что также приводит к аварийным ситуациям.

Применяемые лампочки

Крайне важно обозначить своё ТС в темноте и делать верный выбор ламп Киа Рио 2 и их настройку, так как очень важна безопасность водителя, его пассажиров и других участников движения.

Текст о регламенте технического обслуживания Kia Rio 2 с артикулами и интервалами замен здесь.

Компания Kia разработала несколько видов ламп, которые имеют разную силу света и устанавливаются каждая для своей цели:

Особенности смены источников света в фонарях

К сожалению, рано или поздно нужно производить замену ламп Киа Рио 2 и тут главное не перепутать их местами.

Несмотря на разную маркировку, между собой лампочки фонарей очень похожи и имеют одинаковый цоколь.

Поэтому перед заменой нужно убедиться, что производится установка той самой лампы в нужное для неё место. Если перепутать их местами, то из-за разной мощности можно навредить цепи питания автомобиля и вводить в заблуждение других водителей. Ведь фары поворотных габаритов недостаточной освещённости будут просто невидны.

Материалы о ремонте и обслуживании Kia Rio 2 поколения в отдельной рубрике.

Замена галогенных лампочек

При замене галогенных ламп Киа Рио 2 поколения нужно руководствоваться несколькими правилами.

Их нельзя трогать руками, так как оставленные отпечатки на поверхности стекла неправильно распределяют световую энергию по колбе. Она перегревается и ломается.
Для их замены используют тканевые перчатки без ворса.
При появлении загрязнений на галогенке их удаляют любым спиртовымраствором.

Rio 4

От проблемы перегорания световых элементов Kia Rio не застрахован никто. Рассмотрим какие запасные лампы Киа Рио 4 поколения необходимо использовать, а также порядок замены для конкретных узлов. При этом установка новых ламп ведется в обратном снятию порядке.

Какие лампочки используются на Киа Рио 4

На Kia Rio 4 поколения задействованы следующие типы лампочек:

Регламент технического обслуживания Kia Rio 4 с артикулами расходников подробно описан в этом материале.

Меняем лампы

Замена лампочек в Kia Rio 4 поколения должна вестись с соблюдением следующих мер предосторожности:

меняются только полностью остывшие световые устройства с использованием перчаток и защитных очков;
при установке исключать прямой контакт голой руки с колбой, не допускать механических повреждений и царапин;
опробование лампы допускается после монтажа в фару;
при обнаружении трещин или иных повреждений колбы, следует осуществить замену светового устройства.

Имейте в виду, что галогенные лампочки наполнены газом под избыточным давлением. Что сопровождается опасностью разрыва колбы.

Габаритные огни

Лампочка W5W в габаритах Киа Рио 4 меняется следующим образом:

1. Поднимается капот.
2. Демонтируется защитный кожух с тыльной стороны фары.
Тексты об обслуживании и ремонте Kia Rio 4 поколения в отдельной рубрике.

Поворотник передней блок фары

Если требуется заменить лампу PY21W переднего указателя поворота Kia Rio 4, то понадобится придерживаться следующей схемы:
1. 1. Открывается капот.
  2. Извлекается патрон из блок-фары посредством вращения в левую сторону, до совпадения выступов с прорезями.
  Ближний/дальний свет

  Замена лампочки H4LL (55-60 Ват) в передней блок-фаре Киа Рио 4 поколения, отвечающей за работу ближнего и дальнего света. Смена:
  1. 1. После открытия капота демонтируется защитный кожух с тыльной стороны фары.
    2. Вынимается фишка из патрона.
    Подсветка поворотов (не во всех комплектациях)

    Заменить лампу подсветки поворота Kia Rio 4 поколения типа H7L можно после снятия защитного корпуса посредством поворота в левую сторону. Далее отсоединяется фишка от светового устройства. Остаётся извлечь пружинный фиксатор, сжав его концы, и поменять подсветку.

    Указатель поворота на крыле

    Процесс замены лампочки поворотника на крыле Киа Рио 4 поколения:
    Лампы стоп сигнала и габаритов

    Чтобы заменить стоповую и габаритную лампу P21/5W на Kia Rio 4 поколения:
    1. Поднимите крышку багажника.
    2. Откройте крышку обслуживания. Прижмите накладку до характерного щелчка, ослабьте усилие и вытащите накладку.
    3. Выкрутите крепёжные винты задней блок-фары.
    4. Фара извлекается из технологического проема в кузове, отсоединяются провода.
    5. Провернув корпус контактной части против часовой стрелки, до момента совпадения выступов с отверстиями на фаре вытащите его из посадочного гнезда.
    6. Аналогично извлекается колба, но с предварительным прижатием к контактной части.
    Поворотник в задней блок фаре

    Для замены лампочки PY21W указателя поворота задней фары Киа Рио 4 поколения предварительно открывается багажник и снимается крышка обслуживания.

    В дальнейшем выполняются следующие операции:
    Замена лампочек на крышке багажника

    Чтобы заменить лампу типа P21 на крышке багажника Kia Rio 4 поколения, предварительно снимите декоративный внутренний кожух. Для этого открутите девять крепежных винтов.

    Далее демонтируется патрон с проворотом против часовой стрелки до момента совпадения выступов с отверстиями в узловом элементе крышки багажника.

    Остается просто потянуть лампочку на себя для извлечения.

    Освещение номера

    Для замены лампочки типа W5W в подсветке государственного номерного знака Киа Рио 4 поколения необходимо:
    Обзор двигателей Kia Rio разных поколений в этом материале.

    Смена лампочек салона

    Если надо заменить лампы освещения салонного пространства Kia Rio 4, то убедитесь, что плафон выключен. Иначе велика вероятность получения ожогов или поражения электрическим током.

    Для смены потребуется демонтировать рассеиватель плафона, поддев отверткой с плоским жалом. Далее лампочка просто вытягивается из контактной части.

    Заключение

    Заменить лампы Киа Рио 4 своими руками не сложно. Для этого потребуется минимальный набор инструментов, свободное время и личное желание. До начала работ по смене лампочек рекомендуется обесточить электрическую цепь посредством снятия минусовой клеммы с аккумуляторной батареи.

    Rio 3

    От целостности и качества световых устройств зависит безопасность движения на дороге. Именно этим обусловлены требования использования лампочек с определенным световым потоком. Это позволяет качественно освещать дорожное полотно и сигнализировать о маневрах, не создавая дискомфорта другим водителям.

    В статье указывается, как снимаются лампы Киа Рио 3 поколения, и какие подобрать на смену (лампочки Kia Rio 2 меняются по аналогичной схеме). Монтаж новых световых устройств осуществляется в порядке обратном снятию.

    Какие лампы устанавливают на Киа Рио 3 поколения

    Корейские производители задействовали:

    В оставшихся устройствах выдачи света Kia Rio задействованы светодиоды. При их перегорании понадобится менять узел целиком.

    Замена ламп Киа Рио 3 поколения

    При замене галогенных ламп Kia Rio 3 оденьте тканевые перчатки без ворса. Непосредственное соприкосновение рукой к стеклу светового устройства приводит к неравномерному распределению тепла по колбе. На стекле образуются трещины или иные дефекты, сопровождающиеся нарушением работы светового устройства. При случайном соприкосновении с поверхностью колбы протрите ее спиртосодержащим раствором.

    Регламент технического обслуживания Kia Rio 3 с артикулами расходников подробно описан в этом материале.

    Смена лампочек в передних блок-фарах

    Галогенные лампочки ближнего/дальнего света Киа Рио 3 типа H4. Повышенное напряжение уменьшает ресурс светового устройства примерно вдвое, а пониженное наоборот продлевает. Потребность в смене элементов головного освещения проявляется раз в 2-3 года.

    Поворотник переднего блок-фары оснащен окрашенной лампой PY21W, а габариты – W5W. Далее по отдельности представлены этапы замены световых элементов.

    Смена ламп ближнего света

    Замена лампочки Н4 60/55 на Киа Рио 3 предусматривает выполнение нижеперечисленных операций:

    Материалы, посвященные ремонту и обслуживанию Kia Rio 3, в этой рубрике.

    Замена габаритов Kia Rio 3

    Габаритная лампочка W5W смонтирована немного ниже и правее по отношению к головному освещению. Для ее смены, также понадобится демонтировать кожух из пластика с тыльной части фары.

    Габарит извлекается с патроном и питающими проводами. Затем вынимается световое устройство из патрона.

    Смена лампы поворотника

    Лампочка поворотника PY21W в передней блок-фаре Киа Рио 3 поколения смонтирована отдельно от ранее указанных элементов. Для ее смены проведите нижеперечисленные операции:
    Замена ламп ПТФ Kia Rio 3
    1. Для замены световых устройств в противотуманной фаре загоните машину на смотровую яму.
    2. Крестовой отвёрткой проворачиваются, а затем извлекаются два фиксирующих пистона подкрылка к переднему бамперу.
    Смена лампочки указателя поворота на крыле

    Замена светового элемента в поворотнике на крыле Киа Рио 3 поколения.
    Замена ламп на крышке багажника седана Kia Rio 3

    Для замены источников света на крышке багажника снимите внутреннюю облицовку. Для этого понадобится крестовая и отвертка с плоским жалом. После открытия багажника:
    После этого можно приступать к демонтажу отдельных световых элементов фонаря крышки.

    Меняем лампочки задних ПТФ

    В задних противотуманках Киа Рио 3 смена световых устройств осуществляется идентично для обеих сторон.

    Лампочка заднего хода

    Смена ламп заднего хода Kia Rio 3 поколения:
    Замена ламп задних габаритов

    Габариты (лампочка вида P21/5W) сзади в фонаре багажной крышки меняются, как ПТФ.

    Смена ламп в задней блок-фаре на крыле

    Для первичной замены источников света в задней блок-фаре на крыльях Киа Рио 3 поколения понадобится проделать следующие операции:

    Лампочка заднего поворотника

    Для смены огней заднего указателя поворота Kia Rio QB как с левой, так и с правой стороны:
    Замена ламп стоп-сигнала Киа Рио 3 поколения

    Стоповый сигнал Kia Rio 3 поколения (световой элемент типа P21/5W) меняется по схеме идентичной указателям поворота.

    Фонари освещения номера

    Замена ламп Киа Рио номерного знака осуществляется после снятия плафона. Для этого понадобится его поддеть и извлечь из посадочного места. Далее:
    Смена лампочки в багажнике

    Подсветка багажного пространства Kia Rio III выполнена лампой C5W (длиной 30 мм). Порядок ее смены:
    Дополнительный стоп-сигнал

    Смена вспомогательного оповещения торможения производится по следующей схеме:
    Салонное освещение

    Источники света в плафонах Киа Рио меняются по одному принципу. Он состоит из следующих действий:
    Драйвер, т.е. "мозг" светодиодной лампы, обеспечивающий правильное питание светодиодов и их защиту от скачков напряжения, вынесен наружу и находится в маленьком, герметичном, металлическом корпусе размером 45*20*12 мм. В современных, мощных лампах головного света, внешний драйвер предпочтительнее встроенного в корпус лампы, т.к. он и сам не нагревается от лампы и лампа не получает лишний нагрев от драйвера.

    В драйвере есть диодный мост, который не только дополнительно защищает светодиоды, но и обеспечивает неполярность лампы. Этой лампе все равно - где в патроне "плюс", а где "минус", что достаточно важно, ведь на некоторых автомобилях "плюс" и "минус" в патроне расположены нестандартно, и ни одна обычная светодиодная лампа не будет работать на таком автомобиле.

    Защита оптики

    Эффективность

    Уникальность

    Мы знаем, что форма светодиодных ламп Н27 смущает некоторых покупателей. Эти лампы не похожи на галогенные лампы Н27W1 или H27W2. У них нет привычного прямого или загнутого цоколя позади лампы.

    Все дело в том, что только маломощные светодиодные лампы можно сделать похожими на обычные. В современных лампах используются значительно более яркие и мощные светодиоды. От них необходимо отводить тепло. Поэтому сзади лампы находится радиатор. А после радиатора идет провод, на конце которого находится стандартный разъем Н27. Никаких трудностей при установке цоколь на проводе не вызывает. Ни одна из наших ламп Н27 с цоколем на проводе, не требует никаких доработок при установке в ПТФ.

    Тем не менее, у нас есть светодиодные лампы H27W1 / 880 и H27W2 / 881 c цоколем привычного вида. Это хорошие лампы с низкой ценой и скромными характеристиками. Они отлично подходят для работы в качестве ДХО.

    Полные характеристики:
    - Категория ECE: H27
    - Маркировка: 880/881
    - Тип цоколя: PG13/PGJ13
    - Световой поток одной лампы: 1000 Лм
    - Цвет свечения: белый (5000К), ест. белый (4300К), теплый белый (3500К)
    - Мощность одной лампы: 10 Ватт
    - Встроенная обманка: нет
    - Встроенный стабилизатор тока: есть
    - Рабочее напряжение питания: 9-32 Вольт
    - Полярность: нет
    - Тип светодиодов: Philips Luxeon Z ES
    - Количество светодиодов на одной лампе: 4 штуки
    - Тип лампы: фланцевая
    - Диапазон рабочих температур: -40 /+50 градусов
    - Влагозащита: IP67
    - Срок гарантии: 2 года
    - Срок службы: 30000 часов
    - Страна производства: КНР

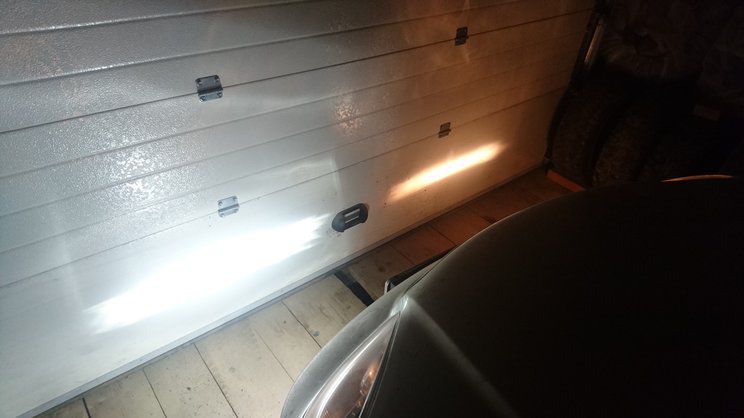

    Учитывая, что в птф Шевроле лачетти от нагрева галогенными лампами прогорает верх, пришлось обратить внимание на светодиодные лампы. Установил их, опустил максимально вниз. Эти не слепят встречный транспорт, есть четкая стг. Как птф улучшили освещенность дороги, но ближний свет в полной мере не заменят. К покупке рекомендую. Надеюсь гарантийные 2 года отходят)

    Очень хорошая свето-теневая граница и освещенность дороги. До этого стояли более мощные аналоги, которые слепили встречный транспорт и практически не освещали дорогу. У этих ламп правильно расположены светодиоды, повторяя нить галогенной лампы! В общем очень доволен

    Неоднократно приобретал здесь светотехнику, как в салон, так и на внешние приборы. Всё много лет и успешно работает. Очередной раз приобрёл световой набор для передних противотуманных фар H27W2-SMART. Долго не мог установить. Погода не позволяла. Наконец светодиодки были установлены и как-то неожиданно прошли испытания на длительном ночном маршруте, где им пришлось работать половину ночи без передышки. Использование показало неожиданный приятный и яркий результат. В прошлых поездках, особенно по горной части дороги приходилось ехать вдумчиво не спеша оценивая опасные участки по мере их неожиданного возникновения или по габаритам впереди идущего авто. А в этот раз поездка получилась в разы комфортнее, что видно и на фото с регистратора.
    Спасибо данному союзу создателей и реализаторов в лице Netuning, которые создают безопасность и уют при движении по нашим небезопасным направлениям.

    Нашел данный сайт около года назад и сразу он мне понравился своей информативностью. По марке и модели авто можно подобрать любые лампы, начиная от головного света заканчивая лампами в салон. Цены тоже на выбор, бюджетные со скромными характеристиками, заканчивая премиум лампами с супер показателями. Для себя выбрал лампы в ПТФ комплект светодиодных ламп H27-SMART 5000К, задний стоп-сигнал / габаритные огни P21/5W-16s35, лампа указателей заднего хода P21W-10XC. Но так как их не было в наличии пришлось подождать, написал в магазин с вопросом когда будут, мне предоставили информацию и затем проинформировали о том что лампы поступили в продажу. Заказал 7.03.2020 и сразу оплатил, отправили мне лампы правда только 9.03.2020, ну что я хотел, праздники же. И уже 11.03.2020 забрал из офиса СДЕКа в Казани. Лампы для заднего стоп сигнала сразу же проверил горят они в моём патроне или нет, так как лампы полярны, а у корейцев бывает не стандартное подключение +/-. Всё горит замечательно. По лампам в ПТФ H27-SMART 5000К возникли две не большие трудности:
    1) Уплотнительные кольца которые шли в комплекте оказались не подходящими для моей фары ПТФ, решилось это тем что я поставил одно кольцо от галогенной лампы, второе от диодной. Все держится замечательно
    2) Почему то на цоколе диодной лампы был сломан верхний фиксатор который был необходим для моего "прямого" цоколя H27 (880).А боковые фиксаторы присутствовали для "Г-образного" цоколя H27 (881). Пришлось колхозить из двух стяжек фиксатор.
    В остальном проблем никаких не было, Драйвер закрепил на стяжки. Свет чисто белый, в самый раз для ДХО в ПТФ.

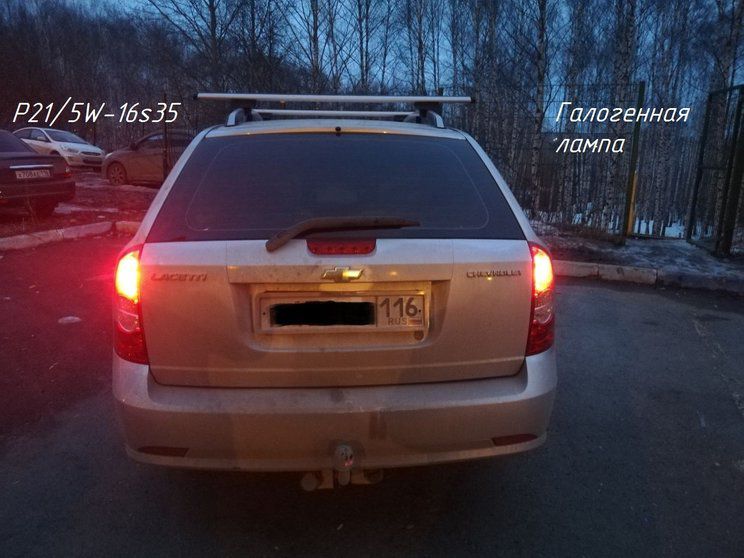

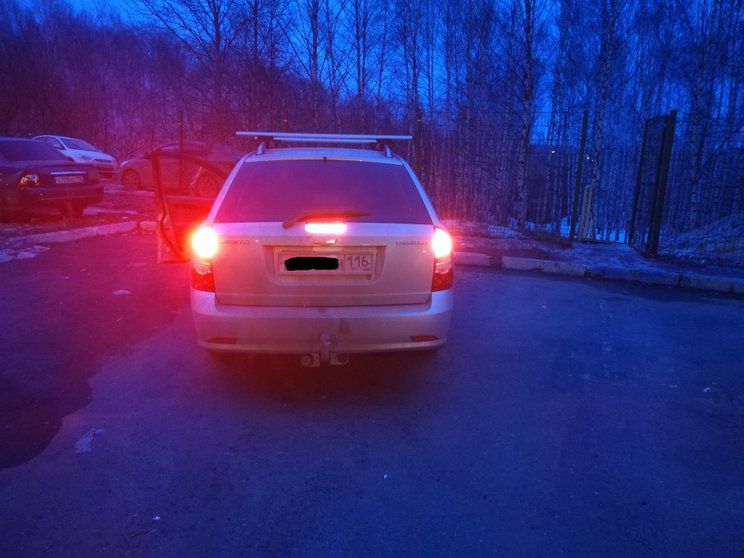

    Стоп-сигнал / габаритные огни P21/5W-16s35 светят почти так же как и галогенная лампа но насыщенно красным, что дает впечатление более яркого света.

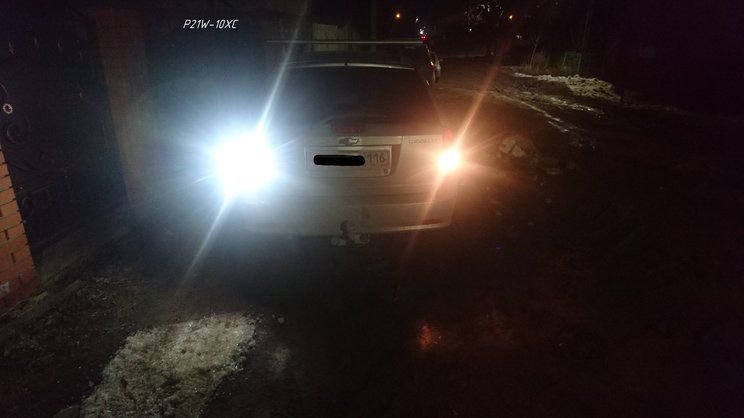

    Лампа указателей заднего хода P21W-10XC - наконец я узнал что это видеть когда едешь задним ходом.

    Решил немного пересветить автомобиль, заказал лампочки, заказываю здесь давно на все авто, светят отлично, на второй день не моргают, поменял везде, салон, поворотники, багажник, подсветка номера, задний ход (стало просто супер, все видно), ПТФ и ближний, ближний стал лучше, встречные не моргают.
