Как разобрать фонарик эра в прикуриватель
В сущности, эта модель – светодиодный мини-прожектор, оснащенный удобной ручкой и регулируемой подставкой, чтобы можно было установить фонарь на пол или какой-нибудь предмет мебели и не держать фонарь в руках.
В комплект с этой моделью входит непосредственно сам фонарь с аккумулятором, адаптер для его подзарядки (работает от сети 220 В) и краткая инструкция по эксплуатации. Сам фонарь не тяжелый, удачно выполнен пластиковый корпус, а кнопка включения находится на ручке. Фонарь оснащен девятнадцатью светодиодами, преимущество которых в том, что они используют намного меньше электроэнергии, чем лампы накаливания. Срок службы этих светодиодов составляет 100 000 часов – так заявлено производителем. Свет модель дает мощный и яркий, освещение – средней дальности.
До своего первого применения, после покупки фонарь необходимо заряжать от сети не меньше трех часов. А полный цикл подзарядки составляет целых 7 часов. Но уж после этого, можно длительное время пользоваться моделью, не волнуясь, что она начнет затухать через пару-тройку дней. Производитель предупреждает, что не стоит оставлять аккумуляторную батарею разряженной больше, чем на три дня. При полной зарядке, фонарь способен к непрерывной работе и освещению на срок около четырех часов.
Удобным является наличие двух индикаторов процесса зарядки, установленных на корпусе фонаря. Красный индикатор сигнализирует о том, что идет процесс подзарядки. Зеленый светодиодный индикатор информирует о том, что процесс подзарядки завершен, он включается при завершении зарядки аккумулятора. Разъем для адаптера надежно защищен от пыли и влаги резиновой заглушкой, что тоже является плюсом модели.
| Отзыв к: | Эра FA18E |
| Достоинства: | a:2: |
| Недостатки: | a:2: |
В сущности, эта модель – светодиодный мини-прожектор, оснащенный удобной ручкой и регулируемой подставкой, чтобы можно было установить фонарь на пол или какой-нибудь предмет мебели и не держать фонарь в руках.
В комплект с этой моделью входит непосредственно сам фонарь с аккумулятором, адаптер для его подзарядки (работает от сети 220 В) и краткая инструкция по эксплуатации. Сам фонарь не тяжелый, удачно выполнен пластиковый корпус, а кнопка включения находится на ручке. Фонарь оснащен девятнадцатью светодиодами, преимущество которых в том, что они используют намного меньше электроэнергии, чем лампы накаливания. Срок службы этих светодиодов составляет 100 000 часов – так заявлено производителем. Свет модель дает мощный и яркий, освещение – средней дальности.
До своего первого применения, после покупки фонарь необходимо заряжать от сети не меньше трех часов. А полный цикл подзарядки составляет целых 7 часов. Но уж после этого, можно длительное время пользоваться моделью, не волнуясь, что она начнет затухать через пару-тройку дней. Производитель предупреждает, что не стоит оставлять аккумуляторную батарею разряженной больше, чем на три дня. При полной зарядке, фонарь способен к непрерывной работе и освещению на срок около четырех часов.
Удобным является наличие двух индикаторов процесса зарядки, установленных на корпусе фонаря. Красный индикатор сигнализирует о том, что идет процесс подзарядки. Зеленый светодиодный индикатор информирует о том, что процесс подзарядки завершен, он включается при завершении зарядки аккумулятора. Разъем для адаптера надежно защищен от пыли и влаги резиновой заглушкой, что тоже является плюсом модели.
- 6 светодиодов (3 в отражателе + 3 в боковой панели)
- 2 режима работы
- встроенное ЗУ
- магнит для крепления
- размеры: 11х5х5 см
Провод оторвался при вскрытии корпуса, а вот опалённой пластмасса уже была и наводила на мысль, что подгорели электронные компоненты схемы зарядного устройства, а аккумулятор может быть и вполне исправным.
Зарядка в режиме повышенного напряжения (вместо штатных 4,7 В) длилась два часа, в наличии более 4 вольт.
Схема ЗУ фонаря
Составленная схема показала свою работоспособность, конденсатор ёмкостью в 1 мкФ и 400 В нашёл МБГО (куда ещё надёжней и в предполагаемый корпус вписывается удачно), диодный мост собран из 4 штук диодов 1N4007, стабилитрон на пробу взял первый попавшийся импортный (напряжение стабилизации определил приставкой к мультиметру, а вот название его прочитать не представилось возможным).
Далее схема была собрана при помощи пайки и использована для производства нормально цикла заряда, предварительно разряженного аккумулятора (миллиамперметр с шунтом, так что в действительности полное отклонение стрелки происходит при токе в 50 мА). Стабилитрон применён уже с напряжением стабилизации 5 В.
Печатная плата для окончательной сборки ЗУ с размерами под корпус зарядки от сотового телефона. Лучшего варианта корпуса тут и не придумать.
Зато не поленился заменить информационную наклейку на корпусе зарядки. При полностью заряженном аккумуляторе, в темноте, боковая панель вполне прилично освещает помещение размером 10 кв. метров, а свет от отражателя фары делает хорошо видимыми предметы на расстояние до 10 метров.
В дальнейшем предполагаю подобрать для фонаря более надёжный и мощный аккумулятор. Автор – Babay из Barnaula.
Случайно наткнувшись на фонари со встроенными аккумуляторами, появилась идея найти за разумные деньги яркий фонарь, с ёмким встроенным аккумулятором, функцией power bank, радио, солнечной панелью, IP68, набором отверток и разводным ключом на 42… и получилось… не очень.
Российские онлайн магазины предлагают фонарь ЭРА RA-801 от 900 до 2000 руб.
Система крепежа продумана не плохо.
Разъем USB заботливо прикрыт резиновой заглушкой.
Приступим к самому интересному — вскрытию.
При зарядке устройство потребляет почти 1А тока, сквозь корпус светит красный светодиод.
При первой зарядке удалось залить 3300 мАч. После полной разрядки, влезло уже 4000 мАч, но никаких 6000 там, конечно, нет.
Надо отметить, что при в режиме power bank коробочка отдает 5В 0,5А. Некоторые капризные прожорливые устройства могут не понять такой ток, но для большинства это стандартное значение.
Условный тест работы.
Так как профессиональный люксметр мне не нужен, будем мерить тем, что есть под рукой — телефоном.
Собираем лабораторный тестовый стенд :)
Окружающее освещения. Сферическая комната в вакууме. Время полдень, прозрачные шторы на окне. Автор надевает белый халат поверх шорт.
Включаем фонарь в первом из 3 режимов (макс мощность)
Субъективно. Смотреть в глаза этому фонарику на расстояние вытянутой руки не стоит. Сильный дискомфорт и эффект зайчика продолжается гораздо дольше, чем от светодиода вспышки мобильника.
Продолжительность работы. Около 8 часов, Карл! Тут я никак не мог поверить, но факт был у меня перед глазами. Фонарь светил в полную силу с полудня и до самого вечера. И тут надо вспомнить немного школьной программы.
Имеем аккумулятор емкостью 4 Ач при 3,7В, что дает 14,8 Втч (3.7В*4Ач), с учетом полученного значения работы фонаря, вычисляем его потребляемую мощность 14,8 Втч / 8 ч= 1,85 Вт.
Это конечно не 146%, но тоже обман. При заявленных 15 Вт этот светодиод смог бы проработать около 1 часа, но никак не 8.
Эпилог.
С учетом цены, функциональности и качества, устройство решил оставить в арсенале своих фонариков.
1.JPG" />
Сначала немного о фонарях:
Бюджетные фонари имеющие приличные размеры и посредственные характеристики. Но их продолжают покупать и использовать. Фонарь содержит в себе множество сверхъярких светодиодов 3-5мм.
Включены светодиоды как правило параллельно, через токоограничивающие резисторы.
Сердцем фонаря является свинцовая (AGM) аккумуляторная батарея емкостью до 4.5Ач.
Положительным моментом можно считать неприхотливость аккумулятора. Возможность подзарядки в любое время и работа при отрицательных температурах. Последний момент в моей переделке не учитывается, поскольку эксплуатация фонаря при значительной отрицательной температуре не планируется.
Забегая вперед скажу, что времени на переделку фонаря потребовалось около 2х часов.
Вскрываем фонарь и извлекаем дохлую батарею:
Для начала произвел замер потребляемого тока при напряжении на батарее 3.84 В:
Последовательно светодиодам установлены резисторы для ограничения тока. Из за изменившегося напряжения фонаря можно было бы понизить сопротивления резисторов, но делать этого я не стал. Яркость упала незначительно, с этим можно смириться, да и хлопотно это по времени.
При напряжении 4.2В ток превышал 1 А. Это стало отправной точкой при решении проблемы. Использование кит набора дешевого повербанка отпадает из за неспособности последнего выдать необходимый ток.
Решение было на поверхности:
Два варианта плат, одна с защитой от переразряда, другая без защиты:
Немного о платах. Контроллер один из самых распространенных TP4056. Я использовал аналогичную плату при изготовлении повербанка. Документация на контроллер TP4056. Контроллер обеспечивает ток заряда до 1 Ампера, поэтому можно примерно рассчитать время заряда аккумуляторов.
Какую плату использовать в вашем фонаре зависит от типа применяемых элементов 18650. Если есть защита от переразряда, тогда ту что справа. Иначе можно возложить функцию защиты аккумулятора на плату с коей она замечательно справляется. Платы отличаются между собой наличием дополнительных деталей, таких как контроллер разряда DW01 и силовой ключ 8205(сдвоенный полевой транзистор) для отключения в нужный момент аккумулятора от нагрузки или защиты от перезаряда.
Места внутри много, можно установить хоть десяток аккумуляторов, но я для пробы обошелся одним.
Последний был извлечен из старой батареи ноутбука и протестирован на зарядном устройстве IMAX B6:
При токе разряда 1 Ампер, остаточная емкость 1400 мАч. Этого хватит примерно на час- полтора непрерывной работы фонаря.
Пробуем подключить аккумулятор к плате:
Провода к аккумулятору паять надо аккуратно, не перегревая последний. Если не уверены, то можно использовать холдер для аккумулятора.
Так же желательно соблюдать цветовую дифференциацию штанов использовать провода разного цвета маркировка проводов для подключения питания.
Подключаем плату через кабель micro USB к блоку питания:
Загорелся красный светодиод, заряд пошел.
Теперь надо установить плату- контроллер заряда в фонарь. Специальных креплений не предусмотрено, поэтому делаем колхоз используя любимый всеми суперклей.
Склеить хоть раз пальцы святая обязанность каждого, кто пользовался циакринакрилат, в народе суперклеем.
Изготавливаем кронштейн из подходящей металлической пластинки (подойдет элемент из детского металлического конструктора).
Для того, что бы избежать замыкания используем изоляционный материал. Я применил кусочек термоусадочной трубки.
Закрепил плату предварительно подключив провода что шли ранее к свинцовому АКБ:
Снаружи выглядит так:
Видны мелкие дефекты по бокам от разъема. Исправляются следующим образом: ямка или щель засыпается пищевой содой и потом 1-2 капли суперклея. Клей схватывается мгновенно. Через 30 секунд можно надфилем обработать поверхность.
Аккумулятор внутри закрепляем любым доступным способом. Я применил герметик, кому то удобнее клеевой пистолет.
Отверстие разъема подзарядки будет позже закрыто резиновым колпачком.
Собираем и включаем:
Работает.
Upd : Если планируется подключение нескольких аккумуляторов параллельно, то перед соединением, во избежание порчи последних необходимо привести все аккумуляторы к единому ЭДС (по простому напряжение).
Выводы: Расходы по деньгам примерно 100 рублей и 2 часа времени. Аккумулятор в расчет не беру, использовал полудохлый с большим внутренним сопротивлением. Получаю рабочий фонарь. Описываемые мной процедуры не панацея, существуют и другие варианты доработки фонарей. Индикацию процесса зарядки/готовности выводить на корпус не стал. Свечение светодиодов синий/красный видно сквозь корпус.
Плата кстати может иметь любой разъем какой вам понравится mini или micro USB. Все зависит от наличия нужных кабелей. Кроме всего прочего у нас на руках остается блок питания для зарядки свинцового аккумулятора — можно будет с пользой пристроить куда нибудь.
Плюсы:
Рабочий фонарь, меньший вес (хотя это малозначительный факт). заряжать можно в любом доступном месте при наличии USB зарядки или компьютера.
Минусы:
Аккумулятор боится мороза, меньшая яркость (примерно на 10-15%) по отношению к заводскому варианту. В конце разряда яркость падает, заметно на глаз. Для решения этой проблемы можно поставить более емкий (или несколько) аккумулятор.
Небольшое видео с демонстрацией работы:
Любительский
В начале минувшего лета и, соответственно, сезона отпусков я озаботился таким вопросом как покупка фонаря ручного со всеми вытекающими. В принципе, ассортимент подобных устройств широко представлен в нашем городе, но примерно в тот же момент фонарики стали заходить в каталог Цифровых супермаркетов DNS. В итоге я приобрел фонарь именно там и не потому что компания сразу представила хороший ассортимент по доступным ценам, а скорее из-за неподдельного интереса к новому для меня имени, но такому русскому – ЭРА.
Мою коллекцию фонарей на все случаи жизни пополнил ручной светодиодный фонарь ЭРА HT3W. О нем и пойдет речь в данном обзоре.

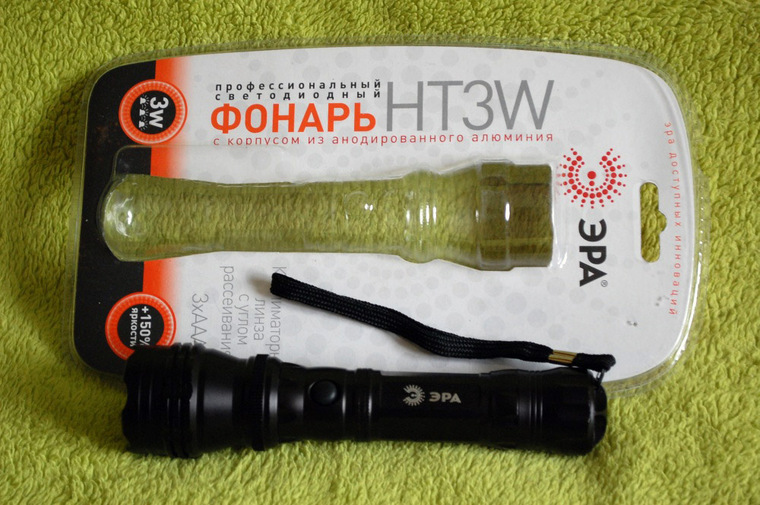

Упаковка

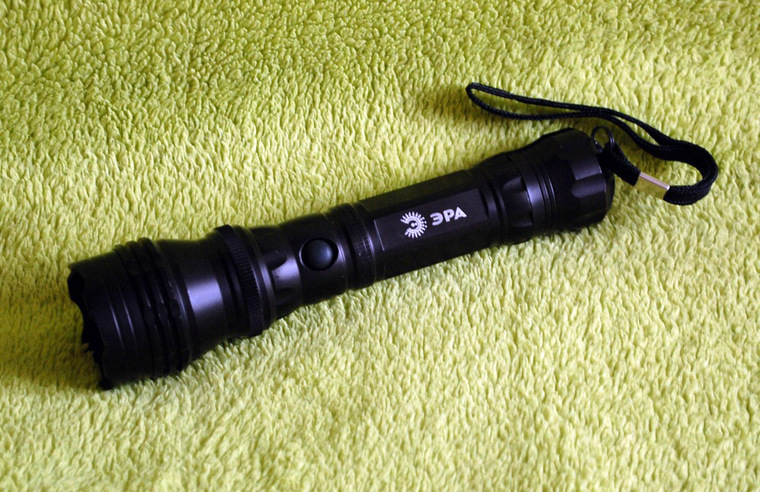

Внешний вид, первые впечатления

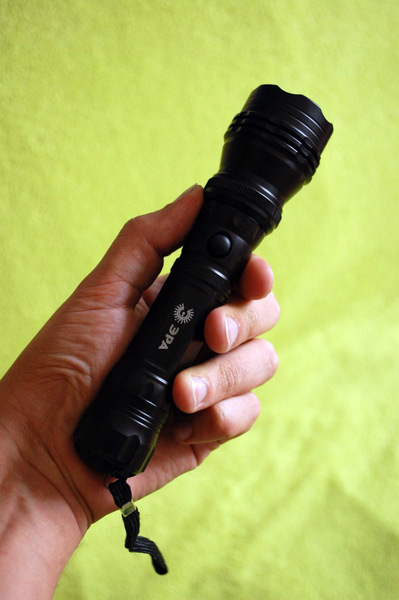

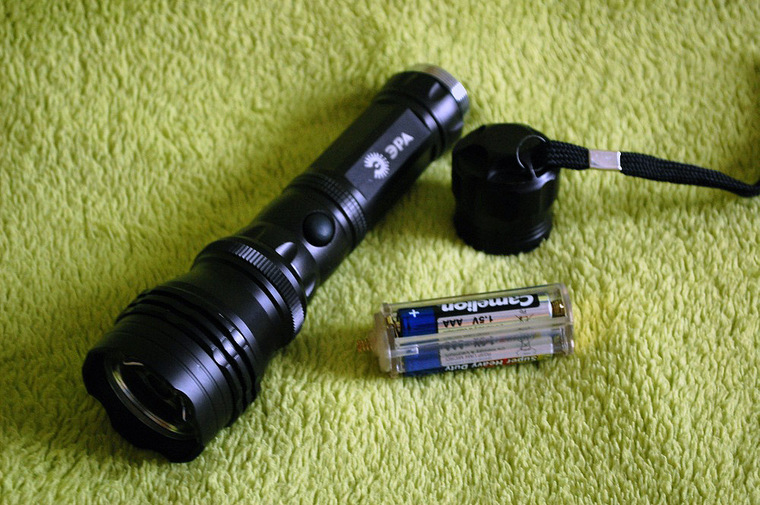

Корпус фонаря изготовлен из анодированного алюминия матового черного цвета. Он не подвержен коррозии, устойчив к падениям и снабжен резиновыми уплотнительными кольцами. Фонарь приятно лежит в руке, не скрипит, не люфтит, создавая тактильное впечатления действительно дорогого и качественного продукта. Кнопка включения света резиновая, нажимается со средней степенью тугости.

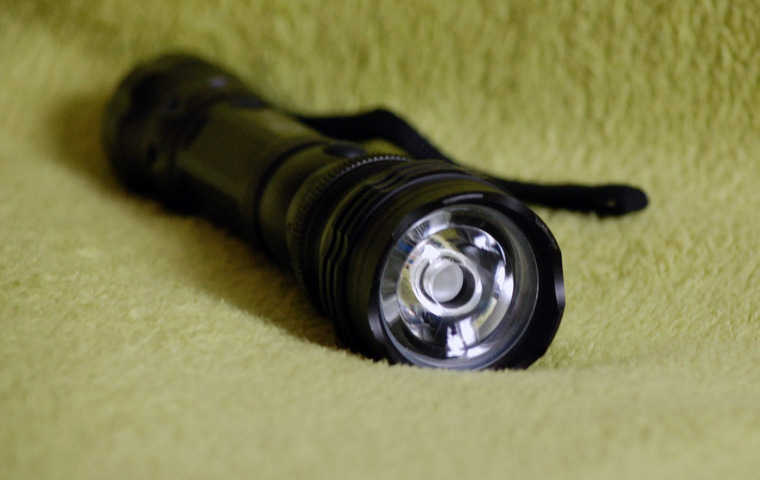

Источник света в HT3W – один светодиодный элемент 3W 140 люмен. Это яркий и долговечный элемент, не требующий замены в течение очень долгого срока службы (в отличие от ламп накаливания). Линза фонаря с отверстием по центру (коллиматорная) обеспечивает сфокусированный луч света.
В работе
К сожалению, летний сезон уже закончен, а желание написать про фонарь пришло ко мне только на днях и фото реального радиуса действия я так и не сделал. Субъективно – фонарь HT3W бьет лучом белого света на дальность 15-20 метров с неплохим диаметром, около 3 метров. Альтернативных режимов нет.
В качестве небольшого эксперимента сфотографировал луч света с проекцией на однотонную поверхность, хотя бы как-то показав схему его работы. Если есть такая необходимость, напишите мне в ЛС, сфотографирую луч в ночное время на улице!
Итого
В последнем абзаце данного обзора мне хотелось бы сказать, наверное, не о том, как я рад покупке нового фонаря в частности, а скорее о том, что необязательно переплачивать за качество. Вдвойне приятно, когда ты приобретаешь качественную технику под отечественным брендом! Не скажу за всю линейку продукции ЭРА, но своим HT3W я доволен полностью. Не бойтесь экспериментировать и пробовать что-то новое – нередко за неизвестным именем стоит очень хорошая продукция по приемлемой цене.
