Достала периодически загорающаяся "check engine". Едешь себе по трассе, едешь, вдруг раз - смотришь - уже горит. Иногда сама собой гаснет через некоторое время, иногда нет. В работе самого двигателя изменений не наблюдается, но горящая лампочка раздражает крайне. Сегодня решил разориться, заехал к официалам на диагностику. Особо не разорился, взяли всего 500 р., но и не сделали ничего, сказали, что проблема в ЕГР, якобы эта хреновина через каждые 40-50 т. км накрывается и надо ее менять, а у них сейчас в наличии нету, показали мне, где это изделие находится и два болта,которыми оно крепится. А вообще посоветовали не покупать новый, а заглушить старый и не париться. Что же все-таки лучше сделать.
Клапан ЕГР
Клапан ЕГР
А код ошибки расшифровали? ЕГР не может сам зажигать СЕ (если только опосредовано, через другие датчики). У Нексии это чисто механическое устройство, никак не связанное с ЭБУ. При неисправности может травить лишний воздух в впускной коллектор.
Многие его просто отключают. Сделать это довольно просто. Надо под клапан поставить дополнительную прокладку, закрывающую прямоугольное отверстие. У меня, например, прокладка вырезана из алюминиевой пивной банки Кроме этого можно снять с ЕГР вакуумную трубку (не забыв заглушить ее).
Клапан ЕГР
Клапан ЕГР
А код ошибки расшифровали? ЕГР не может сам зажигать СЕ (если только опосредовано, через другие датчики). У Нексии это чисто механическое устройство, никак не связанное с ЭБУ. При неисправности может травить лишний воздух в впускной коллектор.
Многие его просто отключают. Сделать это довольно просто. Надо под клапан поставить дополнительную прокладку, закрывающую прямоугольное отверстие. У меня, например, прокладка вырезана из алюминиевой пивной банки Кроме этого можно снять с ЕГР вакуумную трубку (не забыв заглушить ее).
С уважением,
Михаил
Вопрос по заглушеному клапану. Как влияет на расход если не перепрошивать ЭБУ? Пробовал отключать вакумную трубку, расход вырос на 40%. По лябда зонду смесь показывает бедную и начинает впрыскивать больше топлива.
Прошу внимания, читающих эту запись сразу !
Всех противников ЕГР, желающих глушить систему или уже заглушенных, все Ваши комментарии будут удалены и вы сразу идете в черный список. Уже просто бестолку объяснять одно и тоже и портить себе нервы.
Я сторонник заводского исполнения, особенно в двигателе. Система рециркуляции это звено одной цепи которое я исключать из всей системы не собираюсь. Как работает система рециркуляции и на что она влияет можно прочитать к примеру на интересной статье подробно, там же и причина почему не стоит глушить систему:
Система ЕГР
Разбирался в проблеме впервые и разобрался до конца и основательно. Очень долго выяснял в чем именно причины были, а было их очень много.
С чего начинается поломка системы и как это проявляется.
1. В какой-то период при движении авто, переключение передач на повышенные резко дергается. На пониженных передачах, особенно на второй медленно ехать без дерганий невозможно.
2. Вылезла ошибка ЧЕК, при самодиагностике ошибка 36 (система рециркуляции)
3. Сначала проверил все вакуумные шланги, выявил несколько ссохшихся. Заменил новыми вырезав из вакуумного шланга GENERAL MOTORS 9613078. Ошибка 36 снова через время вылезла
4. Старый клапан чистил недавно. Проверял работу вакуумом на работающей машине (можно подсоединять к разъемам от вакуумника на печку). Работает, но плохо, закусывает клапан. Ресурс 100 000 км он уже выработал и подлежит замене, чистка тут не поможет. Принял решение купить новый клапан (у меня механический). Заказывал оригинал на Автопитер GENERAL MOTORS 96291087, удалось найти в два раза дешевле 2632 рубл.
Спасибо еще раз 77Vadimm за рекомендацию магазина. В автодоке клапаны эти по 4 тыс.
На переходнике прокладку не менял, стоит свежая железная. Заменил только прокладку GENERAL MOTORS 96103075 треугольную. Перед установкой прочистил как смог каналы снаружи.
Работу клапана проверил, все функционирует. Эффект стал заметно лучше, но подергивания остались. После поездки вылезла снова ошибка 36.
5. Так как ошибка 36 снова возвращалась, машина работала стабильнее, но ездить в аварийном режиме я не планировал. Было решено чистить всю систему рециркуляции.
А именно по схеме ниже. Красным указаны каналы для двигателей A15MF
Как говориться, психанул, скинул оба коллектора.
Замена прокладки выпускной коллектор
Замена прокладки впускной коллектор, дроссель.
В итоге выявил кучу засоренных каналов из-за которых поток рециркуляции был мизерны.
ЭБУ считывал несколько раз информация по низкому потоку рециркуляции и выдавал ошибку 36. Особенно это часто появляется после длительной поездки.
Все каналы были насквозь продуты очистителем тормозов (клапан ЕГР снова снимал вместе с переходником).
Без коллектора навел порядок в проводке, все загофрировал, обновил изоляцию, обработал все контакты на стартер и генератор, замазал медной смазкой, прочистил трубу вентиляции картера с заменой прокладки. Под шумок продул форсунки, заменил колечки.
Все записи будут подробно позже.
В.А. Коркин, aka Grey_earl и А. Пахомов, ака IS_18
Прежде чем приступить к рассмотрению проблемы с ошибкой клапана EGR на Daewoo Nexia, хочу рассказать о работе клапана EGR на Suzuki 1998г. Приехала эта машина ко мне после капиталки, с проблемой холостого хода и провалом на низких оборотах. В процессе диагностики, дошла очередь и до клапана EGR. При тщательном осмотре выявилось, что практически все вакуумные каналы были забиты, клапан был негерметичен, и шток заклинил. Система управления клапаном EGR на Suzuki электрически управляемая, в отличие от Daewoo Nexia, но неконтролируемая. Т.е ECU не понимает, в каком положении находится шток клапана EGR. Клапан EGR имеет герметичную диафрагму. Между электрическим клапаном EGR и вакуумным клапаном EGR стоит ещё один клапан: EGR PRESSURE TRANSDUCER (распределитель давления).
Для чего он нужен? При включении электрического клапана EGR №6 (по схеме), разрежением из канала перед дроссельным патрубком и через клапан EGR PRESSURE TRANSDUCER №7 поднимает шток клапана EGR №4 (по схеме). Когда электрический клапан EGR №6 отключается, то вакуумный клапан EGR №4 без клапана EGR PRESSURE TRANSDUCER №7 (который связан с атмосферным давлением и выравнивает давление в клапане EGR №4) оставался бы в открытом состоянии. Теперь напрашивается вопрос. Неужели через воздушный канал в систему впуска идёт неотфильтрованный воздух с атмосферы? Беру пластиковый клапан EGR PRESSURE TRANSDUCER №7 и аккуратно разбираю. Легко и без проблем снимается верхняя крышка клапана, и я вижу грязный (круглый по диаметру и толщиной 4 – 5мм) фильтр из фетра. Промыл, почистил, продул и поставил на место. Всё, вопрос с EGR на этом авто был снят.
Для пытливых умов, кому непонятно, для чего стоит клапан EGR SOLENOID (SYSTEM CHECK) №8 и MAP SENSOR №5. При почти полном или полном открытии дроссельной заслонки (особенно при резком открытии), разрежение во впускном коллекторе и в пространстве перед дросселем должно выровняться и быть одинаковым. Из-за разности скорости перетечек по вакуумным каналам и дроссельного пространства MAP SENSOR №5 через EGR SOLENOID (SYSTEM CHECK) №8 вносит свою коррекцию и компенсирует возможный провал по разряжению. В Daewoo Nexia такого управления нет. Что упрощает и делает более точную коррекцию по MAP. Потому как нет возможных плохих контактов на разъёмах клапанов и неправильной информации о положении дроссельной заслонки, оборотов двигателя и негерметичных вакуумных трубках т.д. и т.п. Вакуумный канал клапана EGR и MAP Sensor на Daewoo Nexia находятся рядом, хоть и по разные стороны дроссельной заслонки. И при открытии дроссельной заслонки, оба канала находятся в одинаковой степени разрежения.
Не нашёл я клапана EGR от неё, видно выбросил, а может кому-то нужнее он был. Управление этим клапаном идёт только по одной вакуумной трубке.
По старой памяти, знаю что в клапане EGR на Daewoo Nexia в отличии от Suzuki, диафрагма негерметичная и имеет (если память не изменяет) 4 отверстия, для связи с атмосферой. Это сделано для того, чтобы клапан не зависал долго при высоком разряжении перед дросселем и вовремя возвращался. Тут у меня был тот же вопрос: Неужели воздух из атмосферы попадает во впуск нефильтрованный? Стоит ли в нём фильтр?
Но нашёл его я в Mitchell. Всё-таки стоит фильтр.
1. Забит вакуумный канал.
2. Негерметична вакуумная система перед дросселем (повреждена вакуумная резиновая трубка клапана EGR, неплотно одета или повреждена резиновая гофра воздушного фильтра.)
3. Подклинивает шток клапана EGR.
4. Забит фильтр внутри клапана EGR.
5. Диафрагма клапана EGR повреждена (только замена клапана в сборе).
1. Промыть дроссельный патрубок и тщательно прочистить все каналы.
2. Проверить на повреждения и плотность соединения гофры воздушного фильтра к впускному коллектору.
3. Снять клапан EGR, попробовать промыть и разработать шток при помощи смазки типа WD-40
4. При загрязнении фильтра в клапане EGR, можно попробовать прополоскать клапан в моющем растворе (бензин и растворители недопустимы) и аккуратно продуть сжатым воздухом. Будьте осторожны со сжатым воздухом и растворами. Любая соринка или капля раствора может серьёзно повредить Ваше зрение.
Могу добавить к сказанному, что надо обратить внимание на состояние воздушного фильтра. Забитый фильтр – причина повышенного разрежения перед дроссельным пространством. Что может вызвать раннее срабатывание клапана EGR. Ещё, как видно по рисунку, причина может быть в негерметичности CONTROL VALVE CLOSED. Также надо обратить внимание на работу двигателя. Протраивание и хлопки во впускной коллектор тоже могут повлиять на работу вакуумной системы EGR.
EGR открывается разрежением не из впускного коллектора, а перед дросселем, куда его шланг и подключен. А вот когда возникает ошибка 0036? Возникает она гораздо раньше, чем загорается лампочка. В ЭБУ все ошибки проходят 3 ступени проверок и подтверждений с накоплением и ожиданием. И с разными временными параметрами. Так что, когда загорится сама лампочка – зависит много от чего…
Напомним, зачем вообще нужна система рециркуляции выхлопных газов. Это делается из экологических соображений. Считается, что добавка выхлопных газов в смесь снижает температуру горения, и, в результате, уменьшается содержание окиси азота в выхлопе (и обогащается смесь за счет уменьшения кислорода). Я глушил клапан EGR, на некоторых машинах появлялась детонация как раз из-за высокой температуры горения.
Добавлю, что ошибка по EGR чаще будет фиксироваться или будет постоянной, если на авто стоит ГБО. Так как топливно-воздушная смесь в этом случае никак не корректируется.
Отглушение клапана ЕГР (рециркуляции отработавших газов) на двигателе A15MF (16-ти клапанная нексия N-100).
Клапан ЕГР (EGR) используется для снижения токсичности выхлопа на 16-ти клапанных двигателях нексии путем разбавления свежей топливовоздушной смеси отработавшими газами, отбираемыми из выпускного коллектора двигателя. Система состоит из самого клапана рециркуляции (закрепленного на левом торце блока цилиндров), вакуумного шланга (соединяющего полость перед дроссельной заслонкой с диафрагменной полостью клапана), и каналов в выпускном коллекторе и головке блока цилиндров. Разряжение, создаваемого перед дроссельной заслонкой, передается через вакуумный шланг на клапан EGR. На холостом ходу и при малом открытии дроссельной заслонки разряжение перед ней мало, и клапан EGR остается в закрытом положении. При большем открытии дроссельной заслонки клапан EGR открывает прямоугольное отверстие, пропуская отработавшие газы на догорание во впускной тракт по каналам во фланце патрубка выпускного коллектора четвертого цилиндра и в головке блока цилиндров.
Устанавливаем клапан EGR обратно.
Результат. При первой же поездке почувствоволось прибавку тяги на малых оборотах. На следующий день после поездки по трассе (уже при движении в городе) загорелась лампа “CHECK ENGINE”. Хотел по прибытию на место сделать самодиагностику, но через 1-2 минуты после загорания лампа уже потухла. Видимо, ЭБУ нексии понял, что ему чего то не хватает, но поняв, что без ЭТОГО лучше, передумал сообщать об ошибке и погасил лампу :lol::lol::lol:.
Во время загорания лампы “CHECK ENGINE” изменения в работе двигателя не почувствовал. Перед затуханием лампы я стал подниматься на подъем, скорость автомобиль, обороты двигателя и угол положения дроссельной заслонки не изменялся, а после затухания лампы почувствовал подхват и пришлось даже немного отпустить педаль “газа”. Ведутся наблюдения за расходом топлива.
Вывод. Глушить или не глушить, каждый решает для себя сам. Я свой выбор сделал и пока об этом не жалею, как и многие другие владельцы нексий, обитающие на просторах всемирной паутины, которые заглушили клапан рециркуляции отработавших газов (EGR)
Метки: отглушение клапана EGR на нексии, отключение клапана EGR на нексии
Комментарии
Спасибо,я создавал темку там по поводу чиповки в регионе,никто не ответил…Попробую связаться….ЕГР я уже заглушил,ошибочка осталась,как то странно,раз загорится,вообще никаких симптомов,А бывает загорится и на холостых обороты плавать начинают,рестарт двигла делаешь,лампочка гаснет,все красиво работает…диагностика показала только 1 ошибку,это 32(рецеркуляция)…Что из себя Р9 представляет?Мне твин4 советовали,интересно прост,поделись впечатлениями =)
по Р9 в НК есть много тем. отрицательных впечатлений нет. сам на 9-ке не первый год. очень советую.
напиши Юре в личку, нормальный мужик. поможет.
НАслышан,что при замене ката искрогасителем или проставкой,вместо ДК ставят обманку,в нашем случае можно как то обойтись обманкой,или иными другими способами,не прошивая ЭБУ?в моем регионе никто не занимается чипованием нексий.
это актуально для машин с 2 датчиками кислорода, при удалении катализатора.
у тебя 1 датчик, стоящий до катализатора.
т.е. если ты выкинешь катализатор, то ЭБУ об этом не узнает. тк кат стоит после ДК.
а если ты заглушишь ЕГР, то прошивать ЖЕЛАТЕЛЬНО, иначе чек будет загораться.
на чек можно было-бы и забить, но если вдруг появится какая-либо другая ошибка, то можно и не заметить.
обманку ставят на 2-й ДК. 1-й отключать не надо.
надо прошивать. хотя клапан и механический, но датчик кислорода видит неправильную смесь, ЭБУ понимает, что клапан не работает и выдает ошибку.
Заглушил клапан на а15мф,чек загорается,глушишь/заводишь,пропадает,и снова загорается,клему скидывал мин на 5, снова загорается((( перепрошиваться точно не нужно?
У меня тоже загорался чек (описано в статье), но через несколько минут потух. Если не тухнет, можно скинуть клемму с аккумулятора на несколько минут. Через некоторое время эксплуатации авто ЭБУ адаптируется к работе без этого клапана и ошибку выдавать не будет.
Я всё понимаю, но всё это действо проявилось именно после глушения клапана. Я прекрасно понимаю что такого быть не должно. Я не глупый человек и в машинах на домашнем уровне соображаю, всё таки образование техническое обязывает. Но сие проявилось именно после глушения.
Изначально я просто отцепил шланг на впуск, надо же понять что меняется на каждом этапе. Масло начало убывать. Поставил заглушку, перестало убывать. Но начало быстро чернеть. Казалось бы по идее вообще фиолетово должно быть, но зачем тогда квадратное отверстие? Кстати на нём по началу были замечены масляные следы, чему я тоже был удивлён.
Давайте разбираться тогда кучно, для того мы и сообщество.
В данный момент поставили аналогичный двиг с пробегом в 39000км, щас может 40 уже, хотя врятли. Поставил обратно бошевские форсунки от десятки, новые ВВ, трамблёр, катушка, свечи.
Сегодня вечером свечи сниму, зазор проверю, уровень и качество масла. И поставлю заглушку.
Ну и как вариант полную заглушку, а не как прокладкой под ЕГР. Датчик датчиком, но его там быть не должно, это я понял по корейскому движку.
Материал данной статьи, если обратите внимание, мой. После глушения данного клапана я проездил так более года и не заметил никаких ухудшений. Далее автомобиль я продал и до сих пор нынешний хозяин ездит на нём без претензий.
В Вашем же случае, да и вообще всем, я бы рекомендовал менять масло в двигателе каждые 7500км., а то и чаще. Спросите почему? Да всё элементарно просто – ДВИГАТЕЛЬ НЕ ИМЕЕТ ПРОБЕГА! Время работы двигателя измеряется не в пройденных автомобилем километрах, а в МОТОЧАСАХ.
Производители масел которые утверждают, что их масла ходят 15, 20, а то и 30 тысяч км. просто обманывают потребителя, тем самым привлекая его. Ни одно масло в наших условиях и с нашим “бензином” не будет столько служить.
Ну дак возьмите и просто отсоедините шланчик от ЕГР на впуской коллектор и вас приятно удивит то, что масло полетит. Чисто теоретически этого не должно быть, но блин почему то на практике имеет место быть. У нас в компьютерном деле тоже много чего не может быть в теории, но практика показывает обратное.
Одно время у Тойот крылья лопались, тоже причину найти не могли. Наш человек подсказал и не лопаются больше, хотя япошки тоже хайлали что не может быть. А они больше не лопаются. Вот и тут я по факту говорю что если отцепить ЕГР от вдува и не перекрыть прямоугольное отверстие, то масло уходит очень шустро. И это уже не на одной машине замечено.
Причём я говорю о нексиях 8 клапанов до 2008 года выпуска.
Материал данной статьи, если обратите внимание, мой. После глушения данного клапана я проездил так более года и не заметил никаких ухудшений. Далее автомобиль я продал и до сих пор нынешний хозяин ездит на нём без претензий.
В Вашем же случае, да и вообще всем, я бы рекомендовал менять масло в двигателе каждые 7500км., а то и чаще. Спросите почему? Да всё элементарно просто – ДВИГАТЕЛЬ НЕ ИМЕЕТ ПРОБЕГА! Время работы двигателя измеряется не в пройденных автомобилем километрах, а в МОТОЧАСАХ.
Производители масел которые утверждают, что их масла ходят 15, 20, а то и 30 тысяч км. просто обманывают потребителя, тем самым привлекая его. Ни одно масло в наших условиях и с нашим “бензином” не будет столько служить.
Exhaust Gas Recirculation (EGR). Как это работает.
В результате работы двигателя возникают далеко небезобидные вещества, наиболее опасными среди них считаются окись азота. Причина образования данных веществ обусловлена высокими температурами в камере сгорания. Система ЕГР должна снизить температуру сгорания горючей смеси и, таким образом,уменьшить токсичность выбросов.
Система рециркуляции выхлопных газов — именно так расшифровывается EGR – возвращает отработанные газы во впускной коллектор. После этого содержание кислорода в горючей смеси значительно уменьшается, и температура сгорания снижается. Казалось бы, все прекрасно: токсичность выхлопных газов стала меньше, а эксплуатационные характеристики двигателя ничуть не ухудшились. Что же не нравится автовладельцам?
Устройство клапана ЕГР
Основной элемент системы
Работа всей системы базируется на работе клапана EGR. Он управляет рециркуляцией, открывая в нужный момент путь отработанным газам. При этом на клапан регулярно оказывается нагрузка со стороны горячих газов, и рано или поздно он не выдерживает. Сначала клапан обрастает нагаром, а потом и вовсе выходит из строя, переставая выполнять свою основную функцию.
Причины выхода из строя клапана
Топливо в нашей стране не отличается высоким качеством, а это ведет к засору клапана и образованию на нем нагара. Но даже если Вы уверены, что Ваш автомобиль ездит на лучшем топливе, то неисправность какого-то одного элемента системы ЕГР, например, датчика даст тот же эффект: на клапане образуется нагар, сигнал от блока управления он не воспринимает, нарушается герметичность, что приводит к полной дисфункции системы.

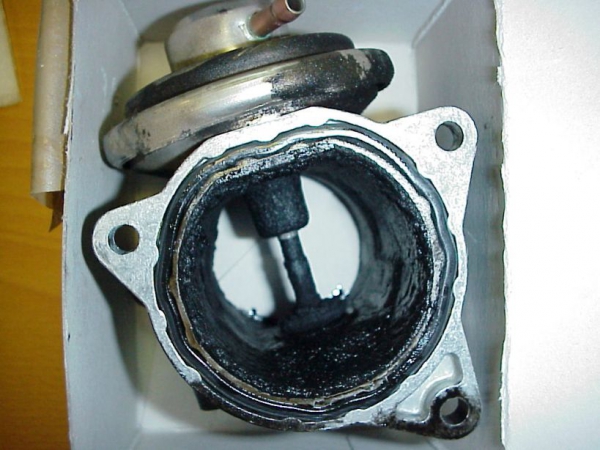

Этот клапан, что на фото требует очистки, замены или полного удаления.
Все детали в автомобиле время от времени требуют замены, и клапан EGR в этом плане не исключение. При условии, что автомобиль ездит на очень хорошем топливе, уже через 100.000 км пробега элементы системы ЕГР потребуется заменить. В России топливо далеко не всегда обладает нужным качеством, поэтому не удивительно, что клапан ЕГР ломается раньше, обычно уже при 50.000 км пробега.
Клапан ЕГР не работает. Ну и что?
Если система ЕГР перестает функционировать, то потери несет не только окружающая среда. В работе двигателя также возникают проблемы.
- Если двигатель бензиновый, то его работа на холостом ходу становится не стабильной. А если двигатель дизельный, то у него падает мощность.
- Водитель видит, что с двигателем что-то не так, но часто решение проблемы не лежит на поверхности. То слишком часто приходится менять свечи зажигания, то постоянно засоряются топливные форсунки, то двигатель потребляет слишком много топлива и т. д.
- Когда автомобиль ускоряется, то чувствуются рывки.
Но самое худшее, что все эти неприятности чреваты более серьезными последствиями. Если вовремя не принять никаких мер, то через какое-то время автомобиль может остаться без холостого хода или, наоборот, холостой ход начнет зашкаливать, а это нередко вызывает поломку АКПП.
Принятие мер
В данной ситуации автовладельцу приходится принимать одно из решений. Например, регулярно чистить клапан EGR, что потребует времени и некоторых денежных вложений. Однако даже регулярное техобслуживание системы не всегда дает нужный результат. И тогда нередко предлагают отключить всю систему ЕГР. Уставший от проблем с клапаном автолюбитель начинает понимать, что забота об окружающей среде обходится слишком дорого.
Нюансы отключения клапана
Прежде всего, нужно отметить, что простое решение – механическое отключение клапана ЕГР – будет недостаточным. Можно сделать прокладку в форме клапана, которая закроет отверстие для газов и станет гарантией герметичности. Но компьютер, контролирующий все системы автомобиля, сразу поймет, что что-то не так. На панели управления загорится лампочка CHECK ENGINE. Махнуть на нее рукой – это значит, остаться без системы оповещения. И если случится серьезная неисправность, то автовладелец, привыкшей к постоянно горящей лампочке, ее просто не заметит. В результате рано или поздно появятся крупные поломки, которые не только потребуют серьезных вложений, но и могут создать угрозу безопасности пассажиров.
Таким образом, отключение системы ЕГР требует и программного вмешательства. Выполняется прошивка электронного блока управления.
Что дает отключение системы EGR
Обычно кардинальное решение проблемы приносит свои плоды. Отпадает необходимость регулярно чистить клапан, что является существенной экономией времени и денежных средств. Автомобиль становится динамичнее. Также замечено, что замену масла можно выполнять реже. Правда, токсичность выхлопных газов увеличивается, но это, наверное, один существенный минус данного мероприятия.
В остальном можно сделать вывод, что обслуживание системы ЕГР – удовольствие, которое по карману почти каждому автовладельцу, однако, расходовать свои средства на это, готов далеко не каждый. Менять его, чистить, или полностью глушить — решать только вам.
