Притирка клапанов форд фокус 2
Притирка и регулировка зазоров клапанов Ford Focus 3
Притирку клапанов выполняют на снятой головке блока цилиндров. Для извлечения клапанов из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов, сжав их специальным приспособлением и вынув из тарелок пружин сухари (см. тут). Для притирки клапанов удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).
Кроме того, в продаже имеются готовые ручные держатели клапана.
При отсутствии готовых приспособлений можно воспользоваться приспособлением, изготовленным по чертежу (рис. 5.27).
Вместо резинового шланга и хомутов можно к стержню приспособления приварить наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана.
Вам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана.
1. Очистите клапан от нагара.
2. Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.
3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.
4. Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).
5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) или вращая приспособление (в случае ручной притирки) попеременно в обе стороны на пол-оборота, притрите клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.
6. Притирайте клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом.
7. . на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.
8. После притирки тщательно протрите клапан и седло чистой тканью и промойте для удаления остатков притирочной пасты. Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку набок и залейте керосин в тот канал, который закрыт клапаном. Если в течение 3 мин керосин не просочится в камеру сгорания, клапан герметичен.
Регулировка зазоров в приводе клапанов
Работа показана на примере двигателя 1,6 л . На двигателе 2,0 л работа выполняется аналогично.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20 'С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17-0,23 мм, для выпускного - 0,31-0,37 мм.
Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, - выпускные, слева - впускные
Работа по регулировке зазоров в приводе клапанов всех двигателей одинакова.
Вам потребуются: ключи «на 8», «на 10», «на 12», «на 13», «на 16», «на 18», «на 19», ТОRХ Е11, динамометрический ключ, специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма, отвертка с плоским лезвием, набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. тут).
2. Снимите крышку головки блока цилиндров (см. тут).
3. Выверните и извлеките свечи зажигания.
4. Измерьте щупом зазор между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180', измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1-3-4-2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Снимите распределительные валы (см. тут).
7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Число, нанесенное на внутреннюю поверхность толкателя клапана, - это толщина толкателя.
Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
8. Рассчитайте толщину нового толкателя по формуле (все значения в мм): Н = В + А - С,
где А - значение измеренного зазора; В - толщина старого толкателя; С - номинальный зазор; Н - толщина нового толкателя.
9. Установите новый толкатель на место.
10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.
Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.
12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 7-10).
13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011, 2012, 2013, 2014, 2015. Для рестайлинг моделей 2014, 2015, 2016, 2017, 2018, 2019 года и иных вариантов двигателя инструкция может отличаться.
Притирка клапанов двигателя автомобиля Ford Focus 2
Притирку клапанов выполняют на снятой головке блока цилиндров. Для извлечения клапанов из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов, сжав их специальным приспособлением и вынув из тарелок пружин сухари. Для притирки клапанов удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).
Кроме того, в продаже имеются готовые ручные держатели клапана.
При отсутствии готовых приспособлений можно воспользоваться приспособлением, изготовленным по чертежу (рис. 5.25).
Рис. 5.25. Приспособление для притирки клапанов: 1 - металлический стержень; 2 - резиновый шланг; 3 - винтовые хомуты.
Вместо резинового шланга и хомутов можно к стержню приспособления приварить наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана.
Кроме того, вам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана.
1. Очистите клапан от нагара.
2. Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.
3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.
Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.
4. Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).
5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) или вращая приспособление (в случае ручной притирки) попеременно в обе стороны на пол-оборота, притрите клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.
Полезный совет
При отсутствии какого-либо приспособления притереть клапан можно с помощью ластика, прижимая и проворачивая им клапан. Ослабляйте прижатие клапана, нажимая на торец его стержня другой рукой.
6. Притирайте клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом.
7. . на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.
8. После притирки тщательно протрите клапан и седло чистой тряпкой и промойте для удаления остатков притирочной пасты. Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку набок и залейте керосин в тот канал, который закрыт клапаном. Если в течение 3 мин керосин не просочится в камеру сгорания, клапан герметичен.
Притирка клапанов форд фокус 2
Monday , Aug 09th
Последнее обновление: 04:04:02 PM GMT
Навигация: Двигатель />Головка блока цилиндров />Притирка клапановПритирка клапанов
- размер шрифта уменьшить размер шрифтаувеличить размер шрифта
- Печать
Притирку клапанов выполняют на снятой головке блока цилиндров. Для извлечения клапанов из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов, сжав их специальным приспособлением и вынув из тарелок пружин сухари. Для притирки клапанов удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью)
Кроме того, в продаже имеются готовые ручные держатели клапана.
При отсутствии готовых приспособлений можно воспользоваться приспособлением, изготовленным по чертежу (рис. 5.17).
Вместо резинового шланга и хомутов можно к стержню приспособления приварить наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана.
Кроме того, вам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана.
Рис. 5.17. Приспособление для притирки клапанов: 1 - металлический стержень; 2 - резиновый шланг; 3 - винтовоые хомуты
Очистите клапан от нагара.
Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.
Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.
Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.
Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).
Включив дрель на минимальную частоту вращения (в реверсивном режиме) или вращая приспособление (в случае ручной притирки) попеременно в обе стороны на пол-оборота, притрите клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.
При отсутствии какого-либо приспособления притереть клапан можно с помощью ластика, прижимая и проворачивая им клапан. Ослабляйте прижатие клапана, нажимая на торец его стержня другой рукой.
Притирайте клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.
После притирки тщательно протрите клапан и седло чистой тряпкой и промойте для удаления остатков притирочной пасты. Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку набок и залейте керосин в тот канал, который закрыт клапаном. Если в течение 3 мин керосин не просочится в камеру сгорания, клапан герметичен.
Ford Focus Hatchback 2.0MT AA › Бортжурнал › Капитальный ремонт (часть5). Притирка и регулировка клапанов. Как засухарить клапана.
Всем привет!
Многие, когда перебирают двигатель не уделяют должного внимания притирке и регулировке клапанов. Мол, все же нормально работало, зачем их трогать? Если вы вскрыли двигатель, то трогать их обязательно надо! Это гарантирует безболезненный ремонт, после которого не придется вновь все разбирать.
Очистка клапанов:
Перед притиркой обязательно надо почистить клапана. Я зажимал в дрель и счищал нагар с выпускных всякими абразивными и острыми приспособлениями)) Впускные обычно не загаживаются и их достаточно пройти мелкой наждачкой.
Итак, результат

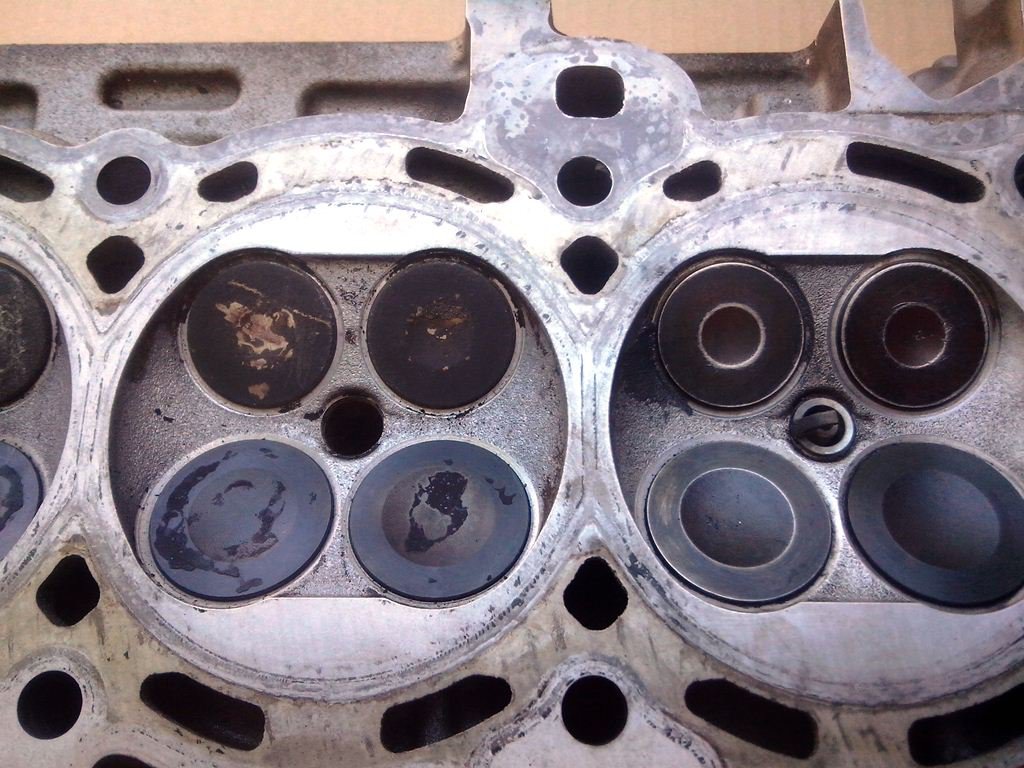

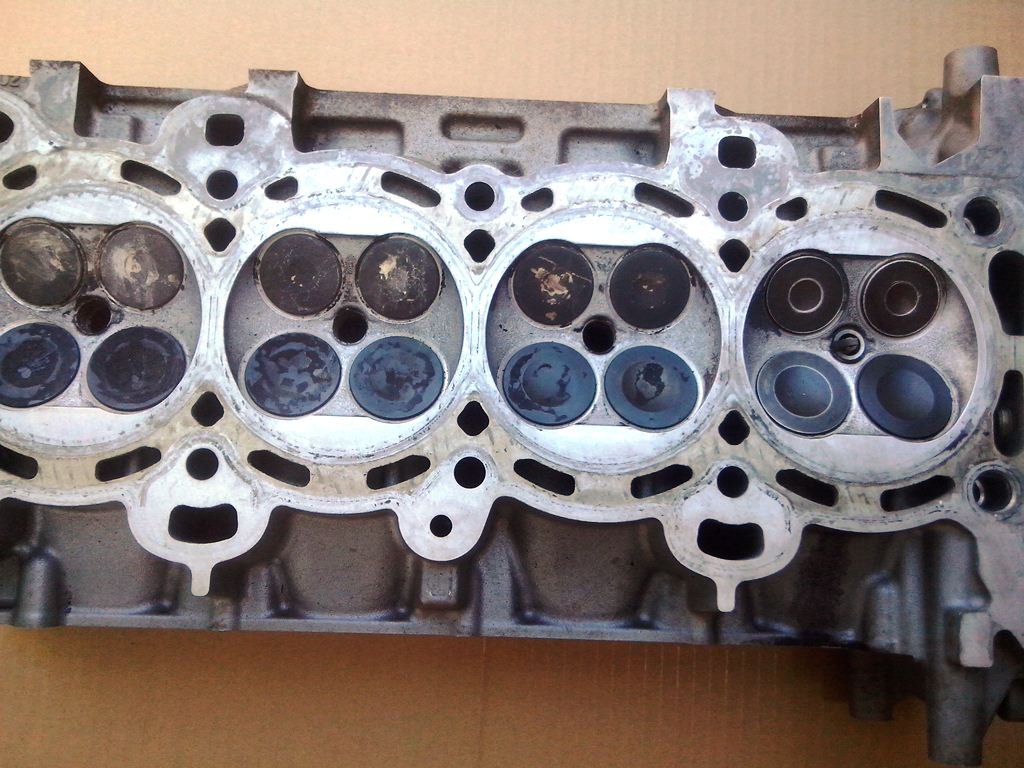

После очистки выпускных клапанов, понял что им хана, ибо раковины уже конкретные. Впуск оказался в идеале.
Можно конечно нарезать новую фаску под 45, но после такого ремонта вы скоро опять будете снимать голову)))
Так что я запасся новыми выпускными клапанами, чтобы уж наверняка :D
Обязательно замеряем люфт клапанов в направляющих! Если не в допуске, меняем на новые. Если оставите разбитые направляющие, то маслосъемные колпачки долго не проживут.
Притирка клапанов:

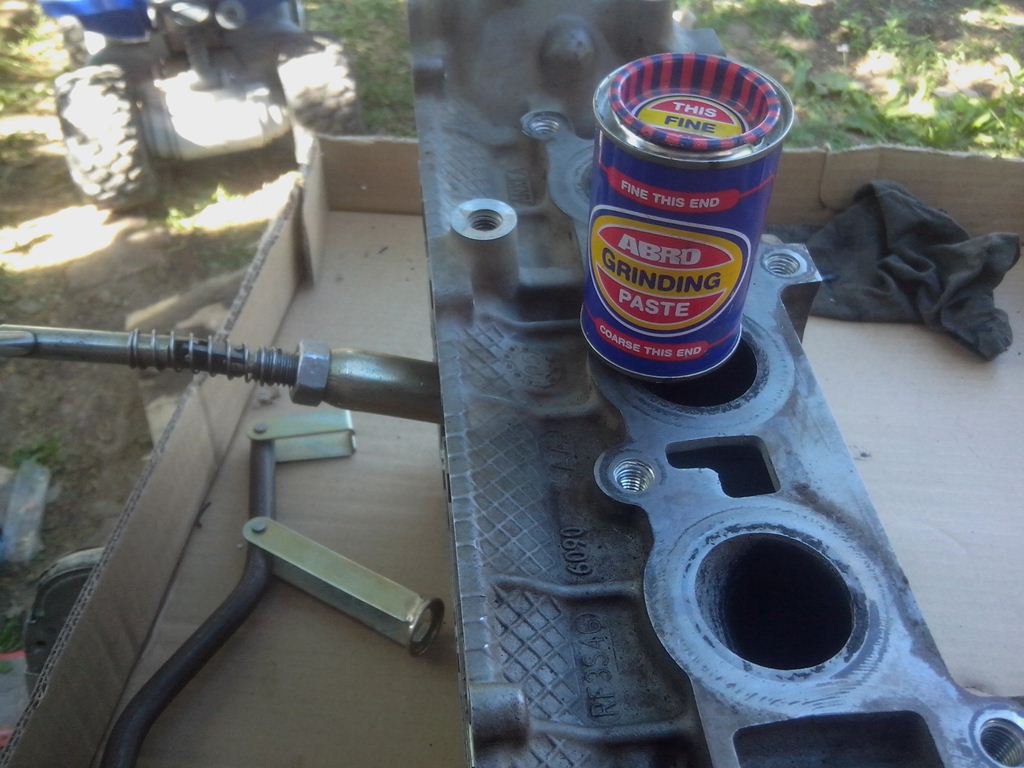

Для притирки использовал классическую пасту. Она мелкоабразивная и подходит в самый раз для целых клапанов. Главное не берите алмазную, запорете и фаску на клапане и седло.
Поскольку притирать совсем немного, в ход пошел шуруповерт с гибким шлангом:)) Можно использовать реверсивную дрель на малых оборотах, но это если нужно много снимать. В моем случае впуск притирался очень быстро. На выпуске надо было притереть именно седла, поскольку клапаны новые и притираются быстро.

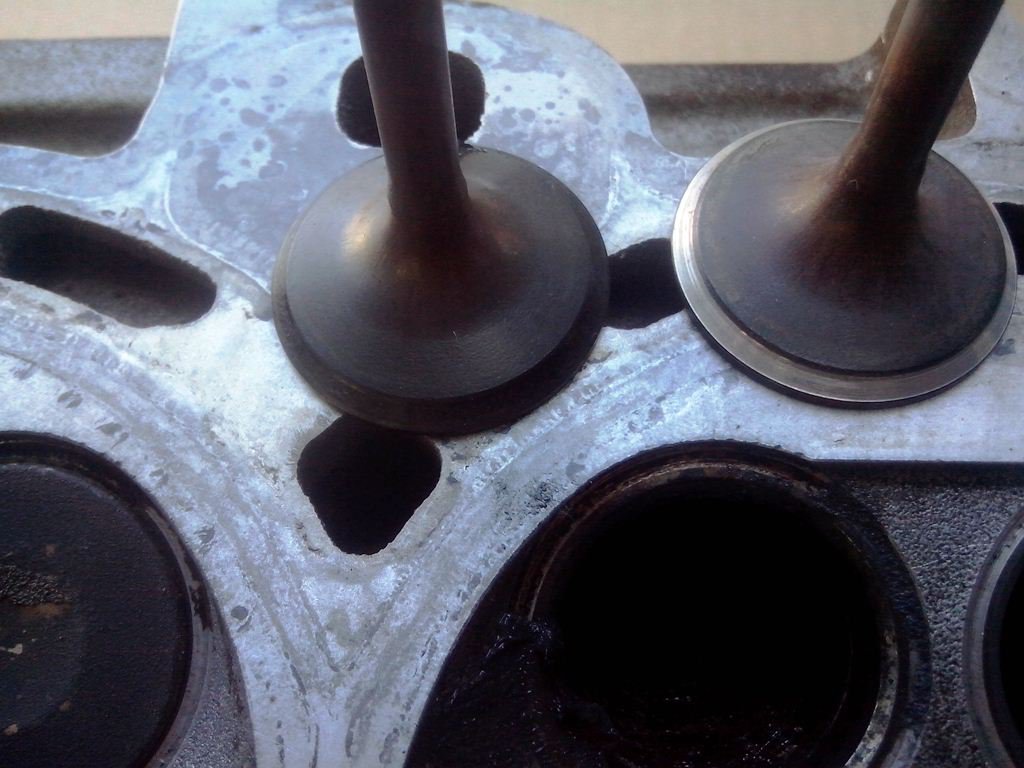

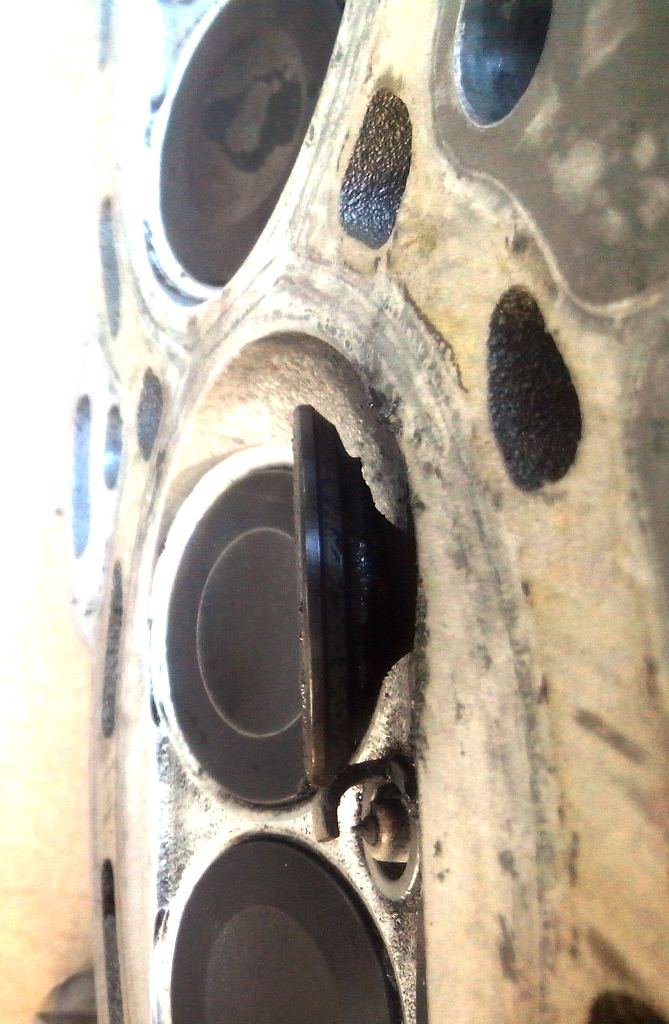

Вот, кстати, седло прогоревшего клапана. Видно прилипший ошметок, возможно остался от самого клапана.
Смазываем направляющую, вставляем клапан и начинаем вращать используя реверс. Давить сильно не надо.
Фаска должна быть однородная по всей длине, как на клапане, так и на седле.
ГБЦ держал на боку, чтобы абразив ненароком не попал в направляющую. После притирки клапана тщательно протираем весь абразив.

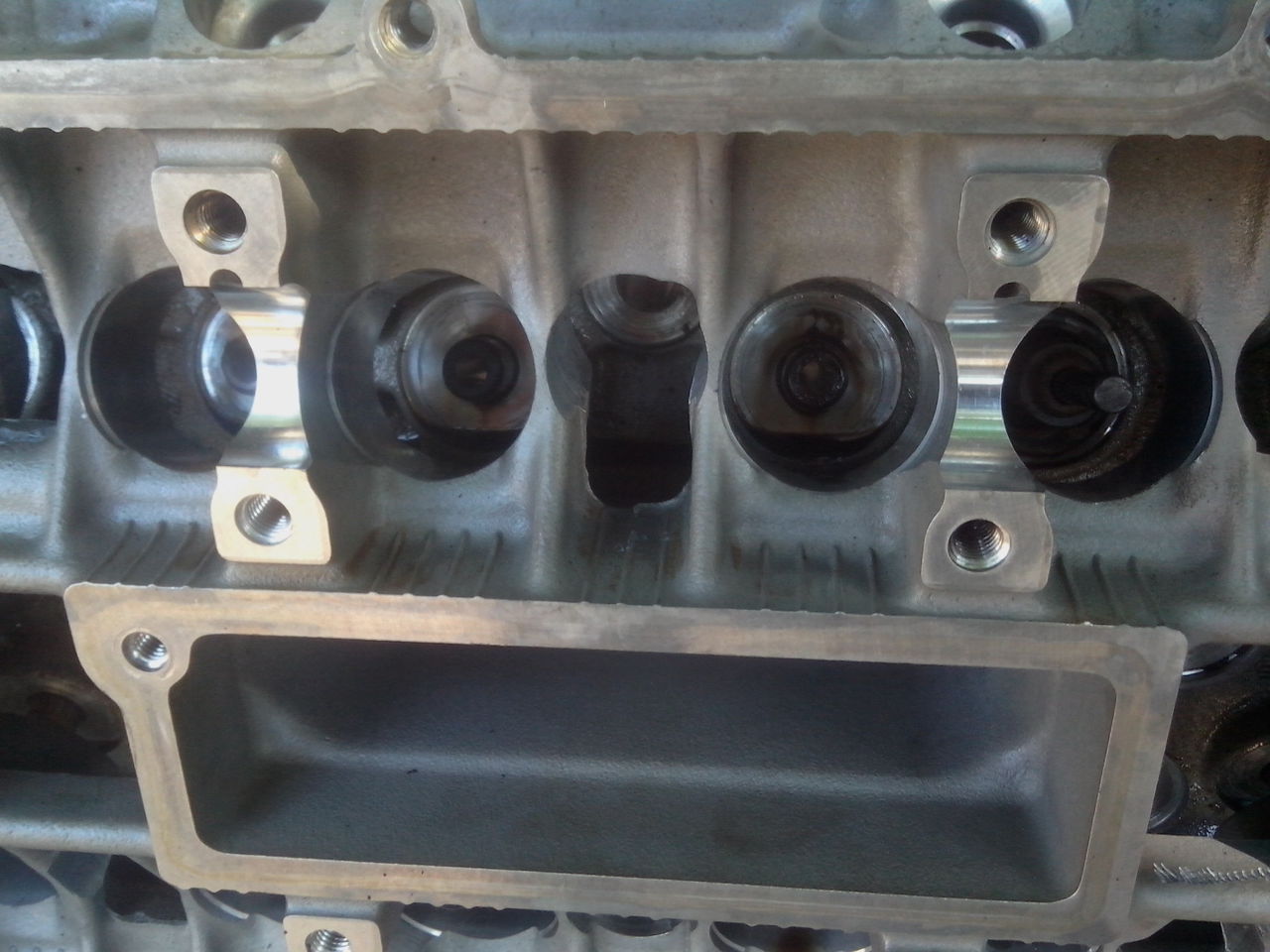

На выпускных седлах видно много артефактов, их и нужно убрать
Притираем, вытираем все, смотрим. Если остались артефакты, притираем еще.
Как то так притираются клапаны. После притирки проливаем их со стороны входных и выходных каналов. Если в течении 30сек не потеют, то все норм. Проливать сверху считаю бредом, ибо такой замер абсолютно не показателен.
Как засухарить клапана без инструмента:
Способ конечно не новый, но мало кто о нем знает :D
Понадобится:
— плотная изолента (не дает сухарям убегать)
— головка под размер тарелочки (в моем случае на 15)
— какой-нибудь брусок, которым можно давить на головку ( деревянный! :))))
Берем пружину с тарелкой, вставляем сухарики и сверху плотно наклеиваем изоленту
Вставляем клапан, надеваем на него маслосъемный колпачок и накрываем все это дело уже подготовленной пружиной с сухарями. Давим сверху через головку на пружину до момента, пока сухари не встанут на свое место на клапане. После, немного ударяем по тарелке, через проставку, чтобы сухари хорошо сели на место. Все!
Времени на засухарку таким способом уходит около 15мин.
Регулировка тепловых зазоров клапанов:
— вставляем регулировочные стаканчики на свои места
— накидываем распредвалы и затягиваем (не затянутый распред даст погрешность в пару соток, так что точить придется с этим учетом)
— промеряем зазор стаканчик-кулачек
Рисуем таблицу:
Как видно из таблицы, впуск в норме, а вот выпуск зажат аж на пару десяток.
Красным выделены уже отрегулированные зазоры.
Разбираем все обратно)) и промеряем стаканчики
Записываем на сколько какой нужно проточить и точим. Либо сами, либо относите токарю.
Я собрал супер стенд для проточки :D
Занятие муторное, занимает не мало времени. В итоге, все зазоры выведены в идеал.
Капитальный ремонт двигателя Durateс НЕ
Расход масла от 400 до 600 гр. на 1000
Точнее сказать не могу, сейчас делаю второе контрольное измерение, через 200 км должно закончится.
С компрессией вообще не понятка.
Машину покупал в форд-салоне у нас в городе. После этого отношения с Форд-Сервис-Брянск как-то не задались. Чую, что минимум темнят они, чтобы не спросил - ответ всегда один "Состояние вашей машина лучше чем у новой, всё работает, всё исправно, всё просто супер".
Когда к ним приезжал они намерили (2-а часа мерили. ) компрессию лучше чем на новом авто: 16.6 - 16.7 - 17.3 - 16.5 . прямо дизель), но на сам замер не пустили.
После ездил в обычный сервис, пита, к Саше и Жене, они, при мне, намерили
14 очков в каждом цилиндре.
| Продолжение (2021) |
| двигатели 1.8 и 2.0, 1.8, 2.0, капиталка, блок цилиндров, цепь ГРМ, каталог автозапчастей, ремонт двигателя |
А пишу, что бы народ имел представление о ремонте, что это не просто, и мог спросить за него с сервисмена!
| цитата: |
| Абсолютно точно! Причем ширина фаски нормируется. |
Да нормируется 2мм примерно такой же поясок у меня и получился. 15 июня 2015 Иван-АНТЕЙ-
| цитата: |
Вот и мне показалось, что "перетер" немного. Как бы теперь не начали "хлопать". |

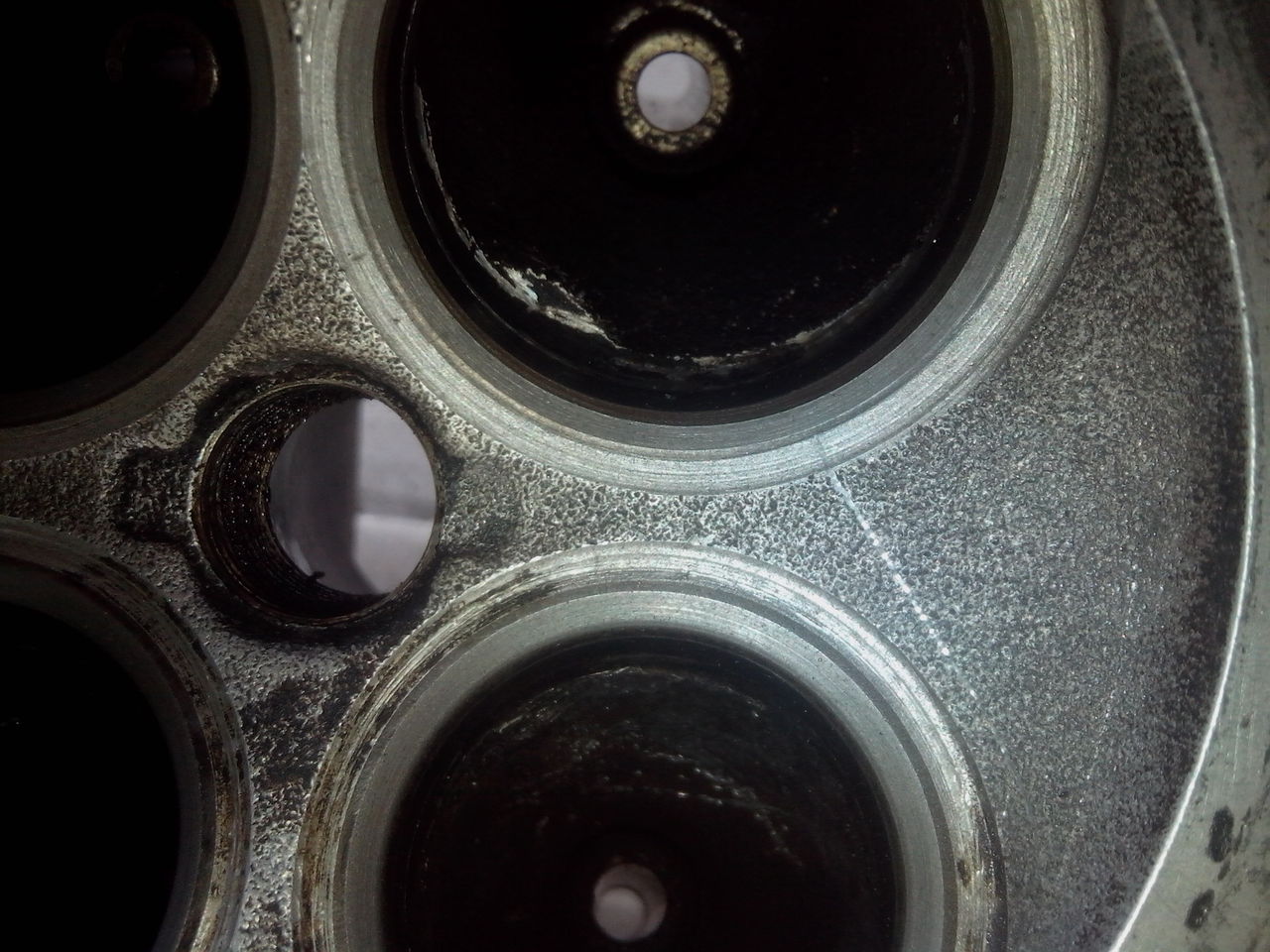

По поводу перетер, специально фотку сделал, седла впускного и выпускного клапанов отличаются у выпускного есть выступ как буртик, куда "переточенный" клапан плотно прилегает у впускного этого выступа на седле нет!
Внимательно смотрите фото, можно скачать и увеличить. Впускной сверху он больше!
Всем привет! Двигатель 1.8 125л.с. Давно стала плохо закручиваться свеча во втором колодце, и в один момента на середине резьбы её начало клинить, закрутить свечу до конца было нельзя. решил метчиком 14х1.25 пройти резьбу. Метчик вроде встал в резьбу хорошо, прошел её до конца и обратно без каких либо затруднений, стружки на метчике было много. Стал закручивать свечу, все шло хорошо закручивалась свеча легко но как только она уперлась и я её чучуть подтянул она прокрутилась. Щас свеча крутится от руки и в ту и в другую сторону но не выкручивается и не подтягивается (грани на свече точно целые прокручивается в резьбе). сделать с ней ничего не смог, поэтому собрал все так, машина завелась, ездить можно но появилась маленькая вибрация на двигателе ну и давит воздух через эту свечу. В связи с этим есть два вопроса:
1. Есть какие предложения как можно выкрутить свечу зажигания? Думаю что надо её как то зажать и с натягом вверх выкрутить но как или чем её зажать придумать не могу. Колодцы глубокие, простым инструментом не подлезешь.

2. После выкручивания хочу нарезать резьбу 18х1.5 и вкрутить ввертыш. Кто что скажет по этому поводу, может кто ставил уже ввертыш на двигатель 1.8 125 л.с. Читал на форумах что не на всех головках можно ставить ввертыши в свзи с близким расположение свечного отверстия и клапанов (при нарезании резьбы м18 может задеть клапана). У 1.8 двигателя клапана тоже близко расположены влезет ли ввертыш на 18.
Притирка клапанов Форд Фокус 3
Кроме того, в продаже имеются готовые ручные держатели клапана.
Вместо резинового шланга и хомутов можно к стержню приспособления приварить наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана.
Вам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана.
1. Очистите клапан от нагара.
2. Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.
3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.
Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.
4. Наденьте на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью).
5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) или вращая приспособление (в случае ручной притирки) попеременно в обе стороны на пол-оборота, притрите клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.
6. Притирайте клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом.
7. . на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.
8. После притирки тщательно протрите клапан и седло чистой тканью и промойте для удаления остатков притирочной пасты. Проверьте герметичность клапана, для чего установите его в головку с пружинами и сухарями. Затем положите головку набок и залейте керосин в тот канал, который закрыт клапаном. Если в течение 3 мин керосин не просочится в камеру сгорания, клапан герметичен.
Проверка и регулировка тепловых зазоров в приводе клапанов Форд Фокус 2
Операция по проверке тепловых зазоров в приводе клапанов Форд Фокус 2 не входит в регламент по техническому обслуживанию автомобиля. Поэтому проверяем и при необходимости регулируем зазоры в случае снижения компрессии в цилиндрах двигателя или появлении характерного «клапанного» стука в зоне крышки головки блока цилиндров, а также при большом (более 100 тыс. км) пробеге автомобиля.
Работу выполняем на смотровой канаве или эстакаде. Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека Форд Фокус 2») и подкрылок правого переднего колеса (см. «Снятие подкрылка переднего колеса Форд Фокус 2»).
Операции по измерению и регулировке зазоров проводим на холодном двигателе. Отсоединяем наконечники высоковольтных проводов от свечей зажигания и отводим провода в сторону (см. «Замена свечей зажигания Форд Фокус 2»). Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз Форд Фокус 2») и вынимаем из держателя на крышке головки блока цилиндров жгут проводов датчиков концентрации кислорода.
Поддев шлицевой отверткой резиновый наконечник трубки вентиляции картера…
…снимаем наконечник со штуцера крышки головки блока цилиндров.
Головкой «на 8» отворачиваем 12 болтов крепления крышки головки блока цилиндров…
…и пять верхних болтов (к которым имеется доступ сверху) крепления передней верхней крышки привода ГРМ.
Отводим верхнюю переднюю крышку привода ГРМ к правому борту автомобиля и снимаем крышку головки блока цилиндров.
Головкой «на 18» поворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…
…до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия (см. «Проверка состояния и замена ремня привода газораспределительного механизма Форд Фокус 2»).
В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками…
…и впускных клапанов 1-го цилиндра.
Зазор равен толщине щупа, который входит между кулачком и толкателем с легким защемлением.
Аналогично проверяем зазоры между толкателями и кулачками впускных клапанов 1-го цилиндра.
Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных — 0,34 мм. Допуск на зазоры для всех клапанов составляет ±0,03 мм. Записываем номера кулачков и измеренные зазоры в приводе клапанов. Последовательно проворачивая коленчатый вал на пол-оборота (180°), проверяем зазоры в приводе клапанов других цилиндров в соответствии с порядком их работы 1–3–4–2.
В том случае, если зазор в приводе клапана отличается от требуемых значений (0,17–0,23 мм — для впускных и 0,31–0,37 мм — для выпускных клапанов), то толкатель этого клапана необходимо заменить. Для этого устанавливаем поршень 1-го цилиндра в ВМТ такта сжатия и, ослабив натяжение ремня привода ГРМ, снимаем зубчатый ремень со шкивов распределительных валов (см. «Проверка состояния и замена ремня привода газораспределительного механизма Форд Фокус 2»).
Для наглядности замену толкателя клапана показываем на демонтированном двигателе.
Удерживая распределительный вал за шестигранник ключом «на 22»…
…головкой «на 13» отворачиваем болт крепления шкива.
Вынимаем болт с шайбой…
…и снимаем шкив с носка распределительного вала.
Маркером помечаем положение крышек подшипников распределительного вала.
Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) ослабляем затяжку болтов крепления пяти крышек подшипников распределительного вала.
Вынимаем болты крепления крышек подшипников распределительного вала.
…что болты крепления первой (со стороны привода ГРМ) крышки в отличие от болтов крепления других крышек подшипников более длинные и имеют темный цвет.
Снимаем крышки подшипников распределительного вала.
Снимаем первую крышку, которая также является держателем сальника вала.
Снимаем сальник с фланца вала.
Вынимаем распределительный вал из постелей головки блока цилиндров.
Очищаем от герметика привалочные поверхности головки блока цилиндров и первой крышки подшипника распределительного вала.
С помощью магнита вынимаем из гнезда головки блока цилиндров…
…толкатель, который необходимо заменить.
Внутри толкателя на его днище промаркирована его толщина.
Для определения толщины нового толкателя, который требуется установить, следует воспользоваться следующей формулой:
H=B+ (A-C), мм, где
Н — толщина нового толкателя;
В — толщина снятого толкателя;
А — замеренный зазор;
С — номинальный зазор.
Устанавливаем в гнездо головки блока цилиндров новый толкатель и монтируем распределительный вал в нужном положении. Равномерно в несколько приемов затягиваем требуемым моментом болты крепления крышек подшипников распределительного вала (см. «Приложения»). Устанавливаем шкив на распределительный вал и надеваем на шкивы ремень привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма Форд Фокус 2»). Проверяем зазор в приводе клапана, толкатель которого был заменен (кулачок распределительного вала при этом должен быть обращен к толкателю «затылком», т. е. не давить на толкатель). При необходимости повторяем процедуру регулировки зазора в приводе клапанов до тех пор, пока зазоры не будут соответствовать норме.
При окончательном монтаже распределительного вала перед установкой первой крышки подшипника…
…наносим на ее торцевые поверхности тонкий слой герметика.
После окончательной установки распределительного вала запрессовываем новый сальник в гнездо, образуемое полцилиндрическим поверхностями головки блока цилиндров и первой крышки подшипника вала. Собираем привод газораспределительного механизма в обратной последовательности и проверяем фазы газораспределения (см. «Проверка состояния и замена ремня привода газораспределительного механизма Форд Фокус 2»).
Перед монтажом крышки головки блока цилиндров…
…проверяем состояние резиновой уплотнительной прокладки…
…расположенной в пазах крышки.
Если прокладка потрескалась, порвалась или потеряла эластичные свойства, заменяем ее новой, предварительно очистив пазы крышки от загрязнений.
Установив крышку головки блока цилиндров и наживив болты ее крепления…
Притирка клапанов форд фокус 2
Форд Фокус 2. Признаки прогара клапанов двигателя
Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун – клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны. Двигатель также может троить из-за неработающих свечей или слабой искры. Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.
Прогар клапана является распространенной проблемой бензиновых и дизельных моторов. Данная неисправность возникает как на относительно «свежих» двигателях, так и на силовых агрегатах с внушительным пробегом. На начальном этапе крайне важно точно определить характер неисправности, так как дальнейшая эксплуатация двигателя с прогаром клапанов сильно усугубляет последствия такой поломки и приводит к дорогостоящему ремонту.
Причины прогара клапанов
Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.
Основными причинами прогара клапанов двигателя являются:
-клапана сильно зажаты;
-изношена направляющая втулка клапана;
-изношен стержень самого клапана;
-двигатель работает на обедненной смеси (особенно при наличии ГБО);
Последствия езды с прогоревшим клапаном бывают разные, начиная от повышенного расхода топлива и заканчивая выгоранием седла клапана. В отдельных случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены головки блока цилиндров.
Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.
Признаки прогоревшего клапана
Основным признаком прогара клапанов является заметное троение двигателя на разных режимах его работы. Также в случае с прогоревшим клапаном двигатель сильно теряет мощность, заметно повышается расход топлива. Определенная сложность диагностики прогоревших клапанов без разборки двигателя и снятия ГБЦ заключается в том, что мотор может троить по разным причинам:
-износ ЦПГ, снижение компрессии в цилиндрах;
-проблемы со свечами зажигания, неисправности высоковольтных проводов и т.п;
-неполадки в системе питания двигателя, неисправность инжекторных форсунок;
Что делать если прогорел клапан?
В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения. Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные. Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта. Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.
Определение прогара клапана без снятия головки блока
Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.
После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен.
Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.
Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:
-прогар клапана ГРМ;
-неисправности ЦПГ;
Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.
Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах.
Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.
Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.
Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что поршневые кольца залегли.
Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндропоршневой группой или определить прогар клапанов ГРМ.
Последствия прогара клапана
Если прогоревший клапан долго не менять, а ездить, то первое будит большой расход топлива, так как двигатель не выдает свою нормальную мощность, а самое страшное что начнет выгорать седло клапана, седло клапана может выгореть очень сильно, что придется менять головку, или везти головку в специализированную мастерскую по замене седла клапана. Редко, но может быть и так, откалывается кусок клапана и падает в цилиндр, если большой кусок то хана поршню и сильно побьет головку, если маленький кусочек, то побьет головку и поршень. Видел двигатель, когда отлетела полностью шляпа клапана и разбила поршень, головку (это пол беды) но и пробило цилиндр в блоке ВАЗовского двигателя (хана движку) из-за бракованного нового клапана.
Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).
Если ездите на газу, то желательно каждые 10тысячь километров регулировать клапана, газ очень сильно жжет клапана, особенно если очень бедно настроена подача газа. Заметил, при регулировке клапанов, те машины что ездят на газу почти всегда выпускные клапана слегка поджаты (еще не зажаты но щуп уже не проходит), и стоит запустить регулировку клапанов как обязательно зажмется клапан и прогорит. А те машины что ездят на бензине, менее подвержены прогару клапана.
Не старайтесь обеднять подачу газа пытаясь сэкономить, из за бедной смеси двигатель теряет мощность и наоборот идет перерасход газа так как приходится больше давить на педаль газа, плюс идет выгорание клапанов и седел клапанов. Когда газ настроен правильно то мощность двигателя вырастает и не ощущается разницы при езде на бензине или газе. Но не забывайте чаще регулировать клапана при езде на газе. Обычно приезжают регулировать клапана тогда когда появился шум клапанов, но это подойдет тем кто ездит на бензине, при езде на газе не ждите когда появится шум клапанов, скорей всего он не появится, а клапан зажмется и прогорит.
2.1.2. Ford Focus II. Проверка и регулировка тепловых зазоров в приводе клапанов
Операция по проверке тепловых зазоров в приводе клапанов не входит в регламент по техническому обслуживанию автомобиля. Поэтому проверяем и при необходимости регулируем зазоры в случае снижения компрессии в цилиндрах двигателя или появлении характерного «клапанного» стука в зоне крышки головки блока цилиндров, а также при большом (более 100 тыс. км) пробеге автомобиля.
Работу выполняем на смотровой канаве или эстакаде. Снимаем грязезащитный щиток моторного отсека и подкрылок правого переднего колеса (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).
Операции по измерению и регулировке зазоров проводим на холодном двигателе. Отсоединяем наконечники высоковольтных проводов от свечей зажигания и отводим провода в сторону (см. «1.3.6. Ford Focus II. Проверка состояния и замена ремней привода вспомогательного оборудования и кондиционера. Замена свечей»). Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «2.2.2. Ford Focus II. Снятие электронного блока управления двигателем, датчиков и катушки зажигания») и вынимаем из держателя на крышке головки блока цилиндров жгут проводов датчиков концентрации кислорода.
Поддев шлицевой отверткой резиновый наконечник трубки вентиляции картера…
…снимаем наконечник со штуцера крышки головки блока цилиндров.
Головкой «на 8» отворачиваем 12 болтов крепления крышки головки блока цилиндров…
…и пять верхних болтов (к которым имеется доступ сверху) крепления передней верхней крышки привода ГРМ.
Отводим верхнюю переднюю крышку привода ГРМ к правому борту автомобиля и снимаем крышку головки блока цилиндров.
Головкой «на 18» поворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов…
…до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия (см. «2.1.1.Ford Focus II. Проверка состояния и замена ремня привода газораспределительного механизма (ГРМ)»).
В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками…
…и впускных клапанов 1-го цилиндра.
Зазор равен толщине щупа, который входит между кулачком и толкателем с легким защемлением.
Аналогично проверяем зазоры между толкателями и кулачками впускных клапанов 1-го цилиндра.
Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных — 0,34 мм. Допуск на зазоры для всех клапанов составляет ±0,03 мм. Записываем номера кулачков и измеренные зазоры в приводе клапанов. Последовательно проворачивая коленчатый вал на пол-оборота (180°), проверяем зазоры в приводе клапанов других цилиндров в соответствии с порядком их работы 1–3–4–2.
В том случае, если зазор в приводе клапана отличается от требуемых значений (0,17–0,23 мм — для впускных и 0,31–0,37 мм — для выпускных клапанов), то толкатель этого клапана необходимо заменить. Для этого устанавливаем поршень 1-го цилиндра в ВМТ такта сжатия и, ослабив натяжение ремня привода ГРМ, снимаем зубчатый ремень со шкивов распределительных валов (см. «2.1.1.Ford Focus II. Проверка состояния и замена ремня привода газораспределительного механизма (ГРМ)»).
Для наглядности замену толкателя клапана показываем на демонтированном двигателе.
Удерживая распределительный вал за шестигранник ключом «на 22»…
…головкой «на 13» отворачиваем болт крепления шкива.
Вынимаем болт с шайбой…
…и снимаем шкив с носка распределительного вала.
Маркером помечаем положение крышек подшипников распределительного вала.
Головкой «на 10» равномерно, в несколько приемов (по пол-оборота за проход) ослабляем затяжку болтов крепления пяти крышек подшипников распределительного вала.
Вынимаем болты крепления крышек подшипников распределительного вала.
Обратите внимание…
…что болты крепления первой (со стороны привода ГРМ) крышки в отличие от болтов крепления других крышек подшипников более длинные и имеют темный цвет.
Снимаем крышки подшипников распределительного вала.
Снимаем первую крышку, которая также является держателем сальника вала.
Снимаем сальник с фланца вала.
Вынимаем распределительный вал из постелей головки блока цилиндров.
Очищаем от герметика привалочные поверхности головки блока цилиндров и первой крышки подшипника распределительного вала.
С помощью магнита вынимаем из гнезда головки блока цилиндров…
…толкатель, который необходимо заменить.
Внутри толкателя на его днище промаркирована его толщина.
Для определения толщины нового толкателя, который требуется установить, следует воспользоваться следующей формулой:
H=B+ (A-C), мм, где Н — толщина нового толкателя; В — толщина снятого толкателя; А — замеренный зазор; С — номинальный зазор.
Устанавливаем в гнездо головки блока цилиндров новый толкатель и монтируем распределительный вал в нужном положении. Равномерно в несколько приемов затягиваем требуемым моментом болты крепления крышек подшипников распределительного вала (см. «13.2. Ford Focus II. Приложение. Моменты затяжки ответственных резьбовых соединений»). Устанавливаем шкив на распределительный вал и надеваем на шкивы ремень привода ГРМ (см. «2.1.1.Ford Focus II. Проверка состояния и замена ремня привода газораспределительного механизма (ГРМ)»). Проверяем зазор в приводе клапана, толкатель которого был заменен (кулачок распределительного вала при этом должен быть обращен к толкателю «затылком», т. е. не давить на толкатель). При необходимости повторяем процедуру регулировки зазора в приводе клапанов до тех пор, пока зазоры не будут соответствовать норме.
При окончательном монтаже распределительного вала перед установкой первой крышки подшипника…
…наносим на ее торцевые поверхности тонкий слой герметика.
После окончательной установки распределительного вала запрессовываем новый сальник в гнездо, образуемое полцилиндрическим поверхностями головки блока цилиндров и первой крышки подшипника вала. Собираем привод газораспределительного механизма в обратной последовательности и проверяем фазы газораспределения (см. «2.1.1.Ford Focus II. Проверка состояния и замена ремня привода газораспределительного механизма (ГРМ)»).
Перед монтажом крышки головки блока цилиндров…
…проверяем состояние резиновой уплотнительной прокладки…
…расположенной в пазах крышки.
Если прокладка потрескалась, порвалась или потеряла эластичные свойства, заменяем ее новой, предварительно очистив пазы крышки от загрязнений.
Установив крышку головки блока цилиндров и наживив болты ее крепления…
