Замена подушек двигателя тойота сурф
К комфорту во время езды на хорошем автомобиле относят еще и отсутствие вибраций и посторонних звуков.
В процессе участвуют собственно опоры двигателя. Если указанные резиновые амортизаторы утратили былую эластичность или разрушились, их необходимо заменить на новые. процесс замены достаточно прост. Поэтому данное мероприятие можно довольно просто провести в собственном гараже.
Последствия промедления с заменой
Т.н. "подушки" помогают сделать крепеж двигателя к раме не жестким, а эластичным. Тем самым обеспечивается сглаживание вибраций и снижение посторонних звуков во время движения и работы мотора. Если вовремя не произвести замену, есть риск получить неприятный результат:
- повысится шум и вибрации двигателя;
- вентилятор будет тереть о радиатор;
- воздушный фильтр будет соприкасаться с капотом.
Обычно двигатели комплектуются тремя опорами. Но существую вариации и с большим количеством, например, пять. Независимо от комплектации, автомастера рекомендуют производить замену всего комплекта, а не ограничиваться лишь поврежденной опорой.
Собственно, замена подушек
Запасемся необходимым инструментом и приспособлениями:
- не менее, чем двумя домкратами;
- не менее четырех ремонтных подставок в виде деревянных бруском или чушек;
- набор гаечных ключей;
- мелок или маркер для меток;
- лом или другой металлический предмет подобной формы для функции рычага.
Подготовив рабочее место, определяемся состоянием опор. Далее при помощи домкратов приподнимаем двигатель в нужном месте, ослабляя болты.

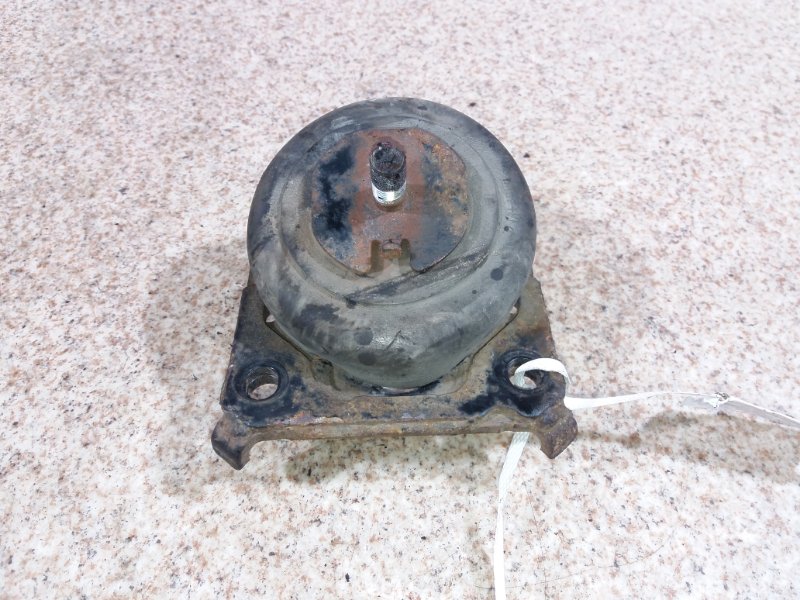

Замена правой подушки
Домкратом приподнимаем правую сторону. Отпускаем гайку крепления подушки. Далее - два болта, удерживающих подушку на кронштейне. Открутите три болта, которые крепят кронштейн к лонжерону. Высвободив кронштейн открутите гайку крепления полностью и замените подушку на новую. Сборку производить в обратном порядке.
Замена левой подушки
Разместите домкрат либо под коробкой передач, либо просто слева. Скручиваем гайку крепления подушки к мотору. Затем удаляем верхний ограничитель. Откручиваем болты крепления подушки. Производим замену на новое изделие.
Установка задней подушки
Замену производим по следующему алгоритму:
- откручиваем две крепежные гайки;
- выкручиваем крепежные болты из коробки передач;
- производим замену на новую подушку.
Замена передней подушки
Собственно, замена передней подушки производится по аналогии с задней. Убираем брызговик. Откручиваем болт крепления штанги передней опоры. Отсоединяем кронштейн от штанги. Заменяем деталь на новую.
Маленькие советы
Производя разборку, сложите открученные болты в специально подготовленную коробку или полиэтиленовые пакеты, дабы не растерять крепеж. Перед вкручиванием, нанесите на резьбу немного силикона. Это поможет болту легко вкрутиться теперь, прочно сидеть в резьбе и легко открутиться во время следующего ремонта.
3 фото
1 фото
2 фото
2 фото
2 фото
Неожиданной, а от этого неприятной, может стать износ ремня ГРМ. Работа этой детали автомобиля обеспечивает синхронизированную эксплуатацию коленчатого и распределительного вала. Данное связующее звено позволяет организовать правильную работу газораспределительного узла в транспортном средстве. Важно своевременно проводить диагностику, при необходимости замену этой комплектующей. Чтобы вовремя определить неисправную работу узла, следует обратить внимание на то, как работает движок.
Калькулятор расчёта замена ремня грм toyota hilux surf
Причины и симптомы износа
Признаки неисправности обычно напрямую связаны с деформацией деталей в Toyota Hilux Surf, который может возникнуть как из‐за неправильной, так и из‐за агрессивной эксплуатации двигателя машины. Распознать симптомы износа ремневой газораспределительной системы мотора можно разобрав силовой агрегат, либо прислушавшись к его звучанию во время эксплуатации. Признаки обычно следующие:
- Слышен тикающий звук или иные нестандартные шумы со стороны двигателя;
- Открыв движок, видны на ремне повреждения, трещины, другие признаки износа;
- Возникла течь под кожухом привода ГРМ;
- Стартер работает в холостую, а мотор перестал заводиться;
- Дым черного цвета из выхлопной трубы;
- Двигатель потерял мощность, заводиться сложнее.
Главной причиной служит износ газораспределительного компонента из-за давности установки. Постоянно контролировать состояние этой детали проблематично из-за сложного доступа к ней – компонент защищен кожухом и не виден без предварительного разбора мотора. Чтобы своевременно определить, что требуется замена ремня ГРМ Toyota Hilux Surf, важно регулярно обращаться в автосервис для диагностики. Диагностику можно проводить и самостоятельно – но это трудоемкий технологичный процесс. Правильным решением будет обратиться за помощью к мастерам автосервиса DDCAR, который предоставляет свои услуги в столичном регионе по удобному графику, приятным ценам.
Замена ремня ГРМ Toyota Hilux Surf в Москве
Компания DDCAR поможет с диагностикой и заменой газораспределительного ремня с сохранением гарантии от производителя. В сервисе работают слесари, электрики и мастера с опытом работы более 10 лет. Автомобиль ремонтируется и диагностируется в срок – задержек не возникнет. Гарантия на все услуги 6 месяцев. Организация DDCAR является сетью автомобильных сервисов по всей Москве – адреса указаны на сайте компании. По всем вопросам можно получить консультацию по контактным данным фирмы.
Timur
Активный пользователь
важно: у меня слева доступ к гайкам кронштейна стабилизатора и рулевой рейки хороший, а справа выходя карданный вал и выхлопная труба (или как она называется, которая потом становиться выхлопной трубой). Поэтому было откручено левое колесо и все благополучно откручено.
3. после откручивания левых креплений рулевой рейки и кронштейна стабилизатора колесо было ввернуто на место.
Реклама партнёров
Timur
Активный пользователь
4. Затем был поддомкрачен двигатель через масляный поддон ( было много споров с батей о том поддомкрачивать ли или подкладывать ли что-то под каробку и редуктор передний – решили не заморачиваться)
5. Псоле поддомкрачивания двигателя откручены 2 гайки на 17 крепления задней подушки к поперечине ( важно: подушка двигателя задняя лешит сначала на продольной балке (лыже) затем на поперечине и все это хозяйство крепиться 2мя гайками на 17 к поперечине)
6. Затем была откручена ось задней подушки , болт откручивался головкой на 17 через удлинительл выведенный к левому рычагу через кранштейн (левый) рулевой рейки.
Timur
Активный пользователь
7. Далее приступили к откручиванию 2ух болтов на 19, которые крепят поперечину к ланжерону или кузову самого авто. В передних рычагах есть специальные отверстия, чтоб откручивать эти болты.
------------
все открутилось без проблем никаким ВД40 не пользовался, но думаю у кого как – так что на всякий случай имейте.
Timur
Активный пользователь
8. затем аккуратно сначала при помощи монтировки , а после просто усилием руки (моей одной) поперечена была опущена вниз, но это не помешало шпилькам задней подушки вылезти из своих отверстий (отверстий лыжи и поперечины) . Важно двиг всегда поддомкрачен.
Timur
Активный пользователь
9. тогда решили откручивать лыжу
а именно:
- откручена защита от грязи и брызг с двухсторон – у меня с каждой стороны держались на одном болтике на 10 (если не ошибаюсь)
- откручена защита картера ( так кажется нахывается – если неправильно извиняйте) – 4 болта на 12.
- затем откручены 2 гайки крепления лыжи к кузову авто
- затем откручены 2 гайки крепления передней подушки к лыже - 2 гайки на 14 . Важно двиг всегда поддомкрачен.
Все, лыжа висит, еще забыл 2 гайки крепления какогото нито кабеля нито шланга – 2 гайки на 10, одна гайка на лыже, одна гайка на поперечине. Все теперь лыжа свободна.
Timur
Активный пользователь
10. Далее применяется такой фокус – кручу – верчу – заднюю подушку вытащить хочу, количество положений лыжи, поперечины и подушки неограниченно. Возился минут 3-5. подушка ВЫТАЩЕНА. Смотрим разницу.
Реклама партнёров
Timur
Активный пользователь
Возился минут 3-5. подушка ВЫТАЩЕНА. Смотрим разницу.
11. с криками . УРА. достаем новую подушку заднюю пытаемся водворить ее на место старой, фокус применяется тот же, что и при вытаскивании старой подушки задней . . НО. фокус не работает. Минут через 20 пыхтения стаскиваем все нафиг назад – т.е. вытаскиваем лыжу и новую подушку заднюю и задно смотрим старую и сравниваем.
12. тут пытаемся с ужасом обнаружить 20 отличий или например, что старая подушка и новая разные ваще – в итоге обнаружили, что меньшая шпилька (она же передняя) не пролазит в переднее отверстие в Лыже. Думаем почему – оказалось, что шпильки на старой и новой подушке РАЗНЫЕ. кроме этих шпилек я заметил что коды совпадают, но на старой написано А2, а на новой А4 – звоню продавщице – говорю так и так, новая подушка не подходит . Она говорит, что ХЗ у нее только такие, Мы блин че делать…. Понимаем, что отверстие в лыже увеличивается круглым напильником, а где гайки найти – находим рядом спасительный разобранный движок – сморим, так какие-то гайки, откручиваем (они на 19) и !УРА! они подходят к этим новым шпилькам. Т.е. теперь у меня подушка задняя крепиться гайками на 19 а не на 17 как было раньше. Лыжу напильником, шпильки прогоняем гайками – смазываем. Ставим на место - все вошло – как родное.
Timur
Активный пользователь
-----------
Важно! Я старался рулевую рейку не трогать при манипуляциях с подушкой, лышей и поперечиной. Чтоб она висел проставил деревяшку между рулевой рейкой и карданным валом. Чтоб рейка на провисла или еще чего – ну это мое мнение, может и не надо ничего подкладывать.
Timur
Активный пользователь
13. далее после того, как задняя подушка вошла в свои отверстия , переходим к передней подушке. Так как мы уже открутили болты на 14 (2шт) из лыжи (кот подушка передняя крепиться к лыже), то осталась только ОСЬ подушки, ее откручиваем накидным ключом (на другой конец ключа одел трубу и она открутилась без проблем).
14. затем крутя вытаскиваем болт -ось и все, подушка падает в руки. Опять с криками !!УРА!! ставим на место старой – новую, у меня болт – ось был в ржавчине – почистил нажд бумагой смазал слитым с редуктора масло и назад. Ось я не закручивал сильно – так натянул, так как подушка крутиласьвокруг этой гайки и снчала ее нужно было прикрепить к лыже.
Timur
Активный пользователь
15. теперь начинаем прикручивать нижние гайки задней подушки двигателя ( не до конца прикручиваем, так как нужно будет еще ловить болтом-осью отверстия кранштейна и отверстии в подушке) и пытаемся вернуть все на место.
16. переднюю подушку вместе с креплением лыжи прикрутил в последнюю очередь.
Timur
Активный пользователь
СБОРКА в ОБРАТНОМ ПОРЯДКЕ, хотел заострить внимание на некоторых деталях.
17. сначала подняли монтажкой поперечину ( правую сторону) для того чтобы прикрутить болт (19) крпеления поперечины к лонжерону или кузову авто. Это делали с двух сторон. Потом прикрутили задние сайлентблокт передних рычагов ( я их сразу поменял.) Сильно не затягивали, где на 50 % все закрутили – потом опять было снято правое калесо и закручен кранштейн втулки стабилизатора ( я их сразу поменял) и правое крепление рулевой рейки, - затянули, проверили – колесо на место.
18. Еще Важно при затягивании 2ух болтов на 19 (крепления поперечины к лонжеронам или кузову) следить чтоб падушка рулевой рейки правильно ложилась в свое место в кронштейнах (так как рейка на месте висит, а поперечина поднимается возможны перекосы) – у нас это произошло с левой стороной
19. после подкручивания этих 2ух болтов (крпеления попречины к лонжерону или балки) и всех болтов и гаек сайлентбоков начали ловить отверстия болтом – осью межну отверстиями кранштейна и отверстием задней подушки. Пришлось в итоге монтажкой приподымать двигатель и таким образом ловить ось. (похоже домкрат как-то наклонил двигатель – хотя у меня в цифровом руководстве по экспл и ТО написано что домкратить под масл поддон двигателя, но кто-то еще писал про надежное место двигателя – но я так и не понял где оно). ИТАК ось поймана, правая рулевая подушка вошла в правый же кранштейн, 1 болт оси (17) и 2 гайки на 19 закручены намертво. Домкрат из-под двигателя убираем. Домкрат из-под двигателя убираем когда прикручены 2 болта крепления к ланжерону и 2 болта и 2 гайки задних сайлентов.
20. скручено левое колесо, закручены лев кронштейн стабилизатора (поменяна втулка) и прикручена гайка крепления рулевой рейки к левому кронштейну поперечины – колесо назад.
21. крепим лыжу 2 болта на 12 и 2 болта на 14 и затягиваем ось. Все натягиваем и проверяем.
Ну все… теперь все…
