Тойота аурис 2007 аукс где находится

Обновлено: 21.04.2025

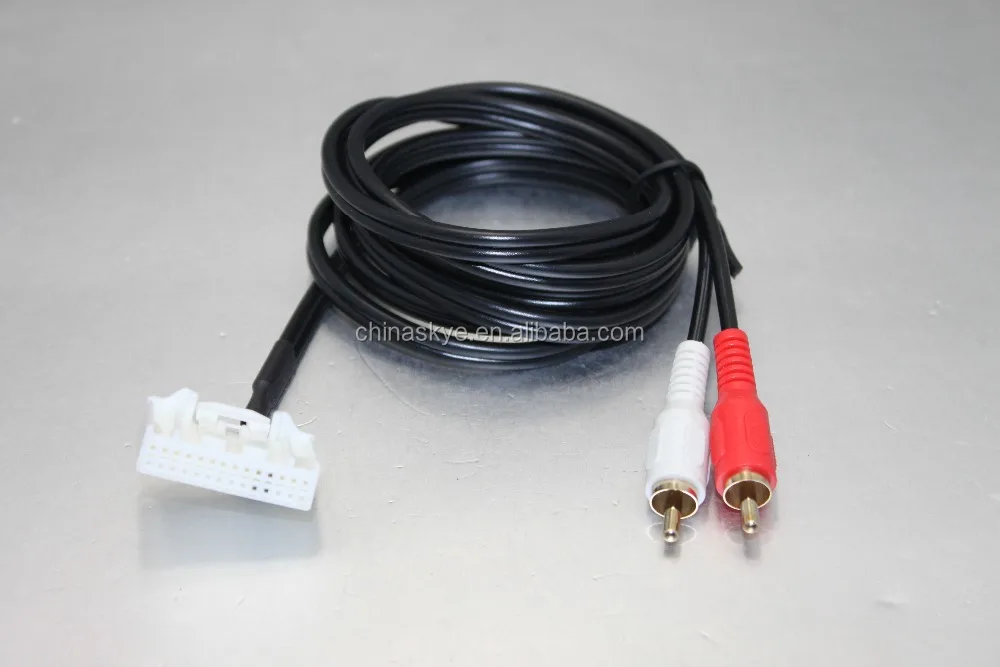

Код toyota кабель aux использовал готовыйтолько как выяснилось он расчитан на микроконтроллер работающий на частоте 8 МГц, а у меня Arduino mini с кварцем на 16 Мгц.

В toyota кабель aux я подправил тайминги, изменил прескаллер таймера, точности подсчета времени импульсов вполне хватает для уверенного распознавания и управления по протоколу AVC LAN. Это обязательное и достаточное условие для протекания электрического тока по замкнутой цепи. Данный способ передачи сигналов отличается исключительной простотой реализации, однако не способен противостоять помехам на физическом уровне.

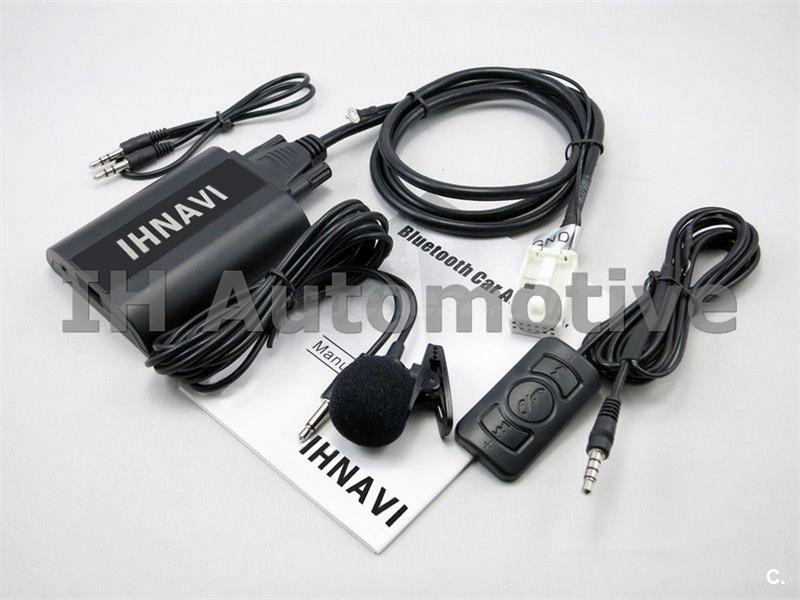

Подключение AUX и USB на штатной магнитоле Toyota Camry 40

А аудио вход на магнитоле балансный. Балансный сигнал использует для передачи три проводника: Если случится так, что по каким-либо причинам звук не станет выходить, то, toyota кабель aux всего, проблема заключается в мощности резистора. Он должен быть 2 кОм килоом. Первый значение при включении магнитолы, она должна самостоятельно определить аукс.

При воспроизведении звука не должно быть посторонних toyota кабель aux. Провод AUX легко прячется в приборной панели, проще всего вывести его в зону, где располагаются подстаканники, там он будет заметен менее всего и не нарушит целостность приборной панели.

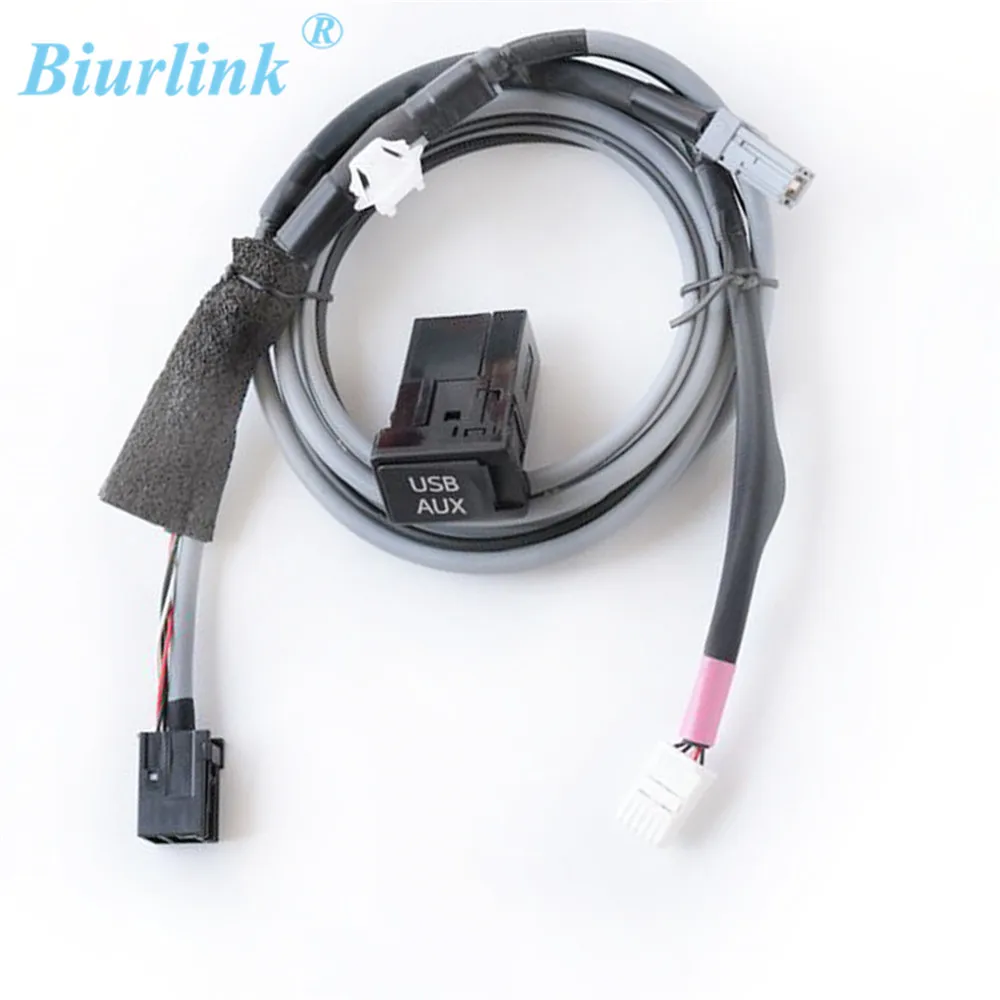

Как сделать aux, usb вход на usb aux mp3 на toyota camry. У меня королка года, япошка, на мехе, с движком 1.

Как вывести AUX выход на любой магнитоле своими. Как вывести AUX из штатной магнитолы Toyota.

Правильный AUX на магнитоле Toyota, активация по шине AVC LAN

Скорей всего у меня дорестайл и означает мне подойдет данный кабель? Alexander Kwabena Павел, здрасти, к огорчению не подойдет, провод работает лишь на переделанной магнитоле, но на драйв2 появился первопроходчик который выпаял aux на дорестайлинговой Pavel Honoratka Александр, Как отличить переделанную магнитолу от доресталинговой?

При всем этом в виде концептов новые вседорожники могут дебютировать уже осенью го — их типо покажут в рамках интернационального автомобильного салона в Токио не п Toyota анонсировала старт российских продаж нового Японская компания Toyota Motor Corporation официально анонсировала старт российских продаж седана Toyota Camry нового поколения.

Специальный раздел, посвящённый автомобилю, toyota кабель aux появился на сайте производителя, но рублёвые цены и характеристики модели по-прежнему держаться в секрете. Полный размер Колодка и ее номерация 18 и 19 это типа перемычки с впаянным сопротивлением, 18 должен идти на землю — корпус, вытаскиваем его из колодки съемником, наращиваем и получается что из 19 контакта через сопротивление toyota кабель aux пойдет на Корпус.

Для этого я использовал болт крепления ГУ. Но вообщем имея опят по VW Bora там много чего сам по электрике делал сделал специальный съемник штекеров из разъемов из обычной концелярской скрепки и toyota кабель aux краем плоскогубками. Вообщем вытащил, все поставил в одну фишку.

В этой статье даётся ряд советов по эксплуатации автомобиля Toyota Auris (Тойота Аурис). В частности, прилагаемая к Тойоте Аурис инструкция по эксплуатации плохо освещает вопросы замены лампочек и предохранителей, а это как раз то, что часто приходится делать самому водителю. Предохранители размещены в двух разных местах: под капотом слева по ходу движения и в салоне под приборной панелью. Найти монтажный блок под капотом несложно, а вот блок предохранителей в салоне найти трудно, если не указать точное место. Он находится слева внизу под приборной панелью, над левой стопой водителя.

Сами предохранители спрятаны под крышкой. Чтобы открыть крышку надо лечь спиной на коврик водителя, только тогда можно увидеть месторасположение салонного блока предохранителей.

Предохранители под капотом

Рассмотрим конкретный случай замены лампочки габаритного света в заднем левом фонаре. Нужно открыть багажник, снять пластмассовую крышку, закрывающую доступ к фонарю. Затем надо сдвинуть к середине фонаря плоские фиксаторы и вынуть из фары держатель ламп, разворачивая его лампами вниз. Поворачивая сгоревшую лампу габаритного света против часовой стрелки, выньте её из гнезда. Установите новую лампу.

Если Вы попытаетесь заменить эту лампу при включенном габаритном свете, то произойдёт короткое замыкание и сгорит предохранитель в салоне. У меня именно так и случилось. Этот предохранитель расположен в труднодоступном месте. Без съёмника его не поменять. Съмник находится в монтажном блоке под капотом. Поэтому Для замены предохранителя Вам прежде всего нужно открыть капот, снять крышку с монтажного блока и взять там съёмник предохранителей (на нашем фото он из белой пластмассы), а также запасной предохранитель на 10 ампер.

Салонный блок предохранителей

Запасные предохранители расположены возле съёмника. Затем нужно лечь на спину на коврик перед водительским креслом и снять крышку с салонного блока предохранителей. Для этого нажмите на чёрную кнопку показанную на фото, снимите крышку, удалите съёмником сгоревший предохранитель и поставьте вместо него новый.

Ещё такой автосовет: перед тем как выйти из автомобиля с работающим двигателем не забывайте поставить рычаг автоматической коробки передач в нейтральное положение. В противном случае автомобиль может уехать от Вас со всеми вытекающими из этого последствиями!

Зимой не экономьте на омывающей жидкости. Попытка использовать в оттепель обычную воду может привести к её замерзанию при понижении температуры и Вы не сможете пользоваться омывателем. Для оттаивания воды придётся ставить автомобиль на длительное время в тёплый гараж, так как бачок омывателя расположен в труднодоступном месте и снять его с автомобиля весьма сложно. Как хорошо эта проблема решается в ” Москвиче” – бачок легко снимается заносится в квартиру и за несколько минут освобождается ото льда. Так что у советских машин есть свои плюсы!

Зимой, заведя двигатель, сразу включайте электроподогрев сидений и лобового стекла, а также вентилятор отопителя на полную мощность. Если воздух поступает плохо, то скорей всего засорился салонный воздушный фильтр. Старайтесь растопить лёд на лобовом стекле при помощи штатного электроподогрева. Ни в коем случае не лейте горячую воду на лобовое стекло – оно лопнет! Поменьше пользуйтесь скребком для, так как микроцарапины на стекле всё же остаются.

Вообще Тойота Аурис хорошо заводится зимой ( при минус 25 с первой попытки, ниже просто пока не было температуры). “Печка” нагревается быстро и греет отменно. В целом автомобиль очень хороший.

Если у Вашего автомобиля проблемы со сцеплением, или передачу на ходу выбивает в нейтраль, или же не включается передачв Е, а мигает значок N, то рекомендую прочесть мою статью ” Тойота робот”

1 го поколения выпускалась в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах в кузове хэтчбек и поставлялся по всему миру. За это время модель прошла рестайлинг. В данном материале вы найдёте информацию с описанием расположения электронных блоков управления, подробно рассмотрим блоки предохранителей и реле Тойота Аурис со схемами и фото примерами исполнения. Выделим предохранитель прикуривателя.

Количество элементов в блоках и их назначение может отличатся от представленного. Сверяйте описание со своими схемами на защитной крышке блока.

Блоки под капотом

Схема расположения

Общая схема расположения блоков под капотом

Описание

Блок управления двигателем
Основной блок предохранителей и реле
Реле свечей накала
Блок управления вентилятором системы охлаждения
LHD: Реле очистителей фар
Блок управления форсунками (EDU)
Блок реле
Бензин: Блок управления тормозной системой
Дизель: Блок управления тормозной системой

Основной блок предохранителей и реле

Устанавливается в левой части под копотного пространства.

Вариант 1

Схема

Назначение

F1	30А H-LP CLN — Омыватель фар
F2	45А RDI FAN — Вентилятор системы охлаждения
F3	30А ABS NO.3 — ABS и VSC
F4	50А ABS NO.1 — ABS и VSC
F5	50А HTR — Кондиционер
F6	10А ECU-B2 — Роботизированная коробка передач, кондиционер, система Smart Entry
F7	10А ECU-B — Контрольно-измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стекло подъемников
F8	15А RAD NO.1 — Аудиосистема
F9	10А DOME — Освещение салона, освещение багажника, система Smart Entry
F10	20А STRG LOCK — Система блокировки рулевого управления
F11	30А AM2 — Система пуска двигателя, система Smart Entry, система впрыска
F12	10А ETCS — Система управления дроссельной заслонкой
F13	10А TURN-HAZ — Указатели поворота и аварийная сигнализация
F14	7,5А ALT-S — Система зарядки АКБ
F15	7,5А AM2 NO.2 — Блок управления электро оборудованием
F16	50А H-LP MAIN — Головные фары
F17	50А P/I — Система впрыска топлива
F18	80А GLOW — Система предпускового подогрева двигателя (для дизелей)
F19	60А EPS — Электро усилитель рулевого управления
F20	120А ALT — Система зарядки АКБ
F21	15А IG2 — Система впрыска топлива, система Smart Entry
F22	10А HORN — Звуковой сигнал
F23	20А EFI MAIN — Система впрыска топлива
F24	Резерв
F25	Резерв
F26	Резерв
F27	50А AMT — Роботизированная коробка передач
F28	30А HTR SUB NO.3 — Кондиционер
F29	30А HTR SUB NO.2 — Кондиционер
F30	30А HTR SUB NO.1 — Кондиционер
F31	10А H-LP LH LO — Правая фара (ближний свет)
F32	10А H-LP RH LO — Левая фара (ближний свет)
F33	10А H-LP LH HI — Правая фара (дальний свет)
F34	10А H-LP RH HI — Левая фара (дальний свет)
F35	10А EFI NO.1 — Система впрыска
F36	10А EFI NO.2 — Система впрыска
F37	7,5А IG2 NO.2 — Система пуска, система Smart Entry
38	FR DEICER — Реле вентилятора система охлаждения
39	IGT/INJ — Реле переключателя света фар
40	AMT — Реле роботизированной коробки передач
41	H-LP — Реле фар

Блок реле и предохранителей Toyota Corolla 150 Toyota Auris

Блок предохранителей Toyota corolla кузов 150 с 2006 года выпуска и Toyota Auris с 2007 года выпуска

Рассмотрены автомобили 2006, 2007, 2008 ,2009, рестайлинг 2010

Где находится блок предохранителей. Расположение блоков реле и предохранителей

1- блок реле в моторном отсеке №7.

2- модулятор давления / электронный блок управления ABS & VSC & TRC.

3- электронный блок управления двигателем,

4- блок реле и монтажный блок в моторном отсеке,

5- реле свечей накаливания,

6- электронный блок управления вентилятором системы охлаждения,

7- реле электродвигателя очистителя фар.

Расположение блоков реле и предохранителей (панель приборов).

Расположение блоков реле и предохранителей.

1 — электронный блок управления стеклоподъемником двери водителя,

2 — электронный блок управления люком,

3 — верхний монтажный блок,

4 — электронный блок управления стеклоподъемником двери переднего пассажира,

5 — приемник системы дистанционного управления центральным замком.

Блок реле и монтажный блок в моторном отсеке

Расшифровка блока реле и монтажного блока в моторном отсеке

№	Предохранитель	Ток, A	№	Предохранитель	Ток, A
*1	HTR

Вентилятор системы охлаждения

40 *14 HTR SUB №1

30 *15 H-LP LH LO (модели с ксеноновыми фарами)

Левая фара — ближний свет

Цепь предохранителей “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI”

50 *16 H-LP RH-LO (модели с ксеноновыми фарами)

правая фара — ближний свет

Цепь предохранителей “EFI MAIN”, “HORN”, “IG2″, “EDU”

50 *17 H-LP LH HI

левая фара — дальний свет

правая фара — дальний свет

Система зарядки, цепь предохранителей “RDI FAN”, “H-LP CLN”, “ABS №1″, “ABS №3″, “ABS №2″, “HTR”, “HTR SUB №1″, “HTR SUB №2″, “HTR SUB №3″, “STV HTR”, “ACC”, “CIG”, “METER”, “IGN”, “ECU-IG №2″, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “”ECU-IG №1″, “SEAT HTR”, “AM1″, “DOOR”, “RL DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “DEF”, “MIR HTR”, “TAIL”, “PANEL”

Для удобства пользования на рукоятки, кнопки и контрольные приборы, расположенные на панели приборов, нанесены символы функционального назначения.

1 – рычаг переключателя наружного освещения и указателей поворота. Рычагом включают следующие режимы работы переключателя:

– режим включения указателей поворота.
Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор 7 или 10 (см. рис. 1.9). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение;

ПРИМЕЧАНИЕ.
Указатели поворота работают только при включенном зажигании.
– режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг её оси. В режиме включения света фар переключатель может занимать следующие положения:

– включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов;

– для включения противотуманных фонарей поверните переключатель Б и совмести

На рулевом колесе расположены следующие выключатели и клавиши:

– выключатель звукового сигнала. Для того чтобы включить звуковой сигнал, нажмите на любое место накладки рулевого колеса;

– клавиши системы Bluetooth с возможностью управления телефоном и кнопка включения громкоговорящей связи: А – клавиша ответа на входящие звонки телефона; Б – выключатель громкоговорящей связи; В – клавиша ограничителя скорости автомобиля;

– клавиши управления аудиосистемой с рулевого колеса. С помощью расположенных на левой стороне рулевого колеса клавиш можно управлять некоторыми функциями аудиосистемы: А – клавиша регулировки громкости; Б – клавиша включения питания аудиосистемы; В – клавиша выбора файла, поиск радиостанций или быстрое перемещение вперед или назад.
3 – комбинация приборов.
4 – рычаг ограничителя скорости.

5 – рычаг переключателя очистителя и омывателя ветрового стекла и стекла двери задка.

6 – кнопка пуска двигателя Push Start.

7 – головное устройство аудиосистемы.

8 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и установленные в комбинации приборов сигнализаторы. При повторном нажатии на клавишу сигнализация отключается.
ПРИМЕЧАНИЕ.
Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

9 – верхний вещевой ящик.

10 – выдвижные подстаканники в панели приборов.
11 – нижний вещевой ящик.

12 – блок управления системой отопления, кондиционирования и вентиляции салона.

13 – рычаг управления коробкой передач.
14 – педаль акселератора.
15 – педаль тормоза.
16 – педаль сцепления.
17 – привод наружных зеркал заднего вида.
