StarLine A92 Dialog
StarLine A92 Dialog — диалоговая система защиты автомобиля с функцией интеллектуального автозапуска.
Новинка 2010 года. Надежная автомобильная охранная система с диалоговой авторизацией, индивидуальными ключами шифрования, автозапуском, и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских помех. Предназначена для защиты автомобилей среднего и высокого ценового диапазона в составе охранного комплека StarLine «Победит».

В автомобильной охранной системе реализован полный набор охранных и сервисных функций, плюс:

Диалоговая авторизация. Диалоговый код управления с индивидуальными ключами шифрования длиной 128 бит исключает интеллектуальный электронный взлом, устойчив ко всем существующим кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования, а также инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.

Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного трансивера с частотной модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.

Интеллектуальный автозапуск. StarLine А92 Dialog предназначена для дистанционных и автоматических запусков двигателя. Специальный интерфейс StarLine Smart Start контролирует процесс дистанционного запуска и работы любого двигателя. Возможны автоматические запуски по заранее назначенному времени, при понижении температуры ниже заданного предела, регулярные периодические. В StarLine A92 Dialog модернизирован алгоритм контроля двигателя по напряжению, позволяющий надежно регистрировать начало работы двигателя и упрощающий установку, допуская в некоторых случаях не искать сигналы тахометра или генератора.

Эргономичность и надежность брелка. Брелки имеют инновационный дизайн и скрытое расположение антенны. Это позволяет повысить надежность конструкции брелка и реализовать эргономичный способ управления. В новом 4-кнопочном интерфейсе управления применен принцип «основной кнопки». Легко обнаруживаемая основная кнопка выполняет основную команду сигнализации — включение режима охраны.

Комфорт. В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке. Светодиодная подсветка обеспечивает комфортную работу с информацией на дисплее.

Полная защита. Код шифрования «диалог» используется как в основном, так и в дополнительном брелке.

Преимущества для установщиков:

Модернизирован алгоритм программирования функций. Теперь в онлайне на дисплее брелка можно видеть номер функции и ее запрограммированное значение.
Модернизировано управление дополнительными каналами позволившие устанавливать систему StarLine A92 Dialog на все современные автомобили.
Модели StarLine A92 Dialog могут быть легко трансформированы в охранно-поисковый комплекс добавлением одного из GSM/GPS модуля StarLine, которые соединятся с сигнализацией по локальной сети посредством одного единственного 3 контактного разъема.
Более 50 стандартных и программируемых функций обеспечивают владельцу автомобиля не только надежную защиту, но и комфорт при использовании автомобильной сигнализации StarLine A92 Dialog.
Автономная поисковая система StarLine M5
Автовладелец активирует устройство с помощью sms команд с мобильного телефона. В том числе можно получать данные о скорости автомобиля, температуре в салоне и степени разряда элементов питания.

StarLine М5 может быть использован для поиска автомобилей, мотоциклов, грузового и водного транспорта.

StarLine M5 отличается от М10 и М11 отсутствием встроенного микрофона, разъема для подключения внешнего питания и мониторинга на сайте starline-online.ru

Варианты использования StarLine M5:

Нахождение угнанного или эвакуированного автомобиля,
Контроль и нахождение детей, престарелых людей
Обнаружение потерявшихся домашних животных,
Определение местоположения похищенных мотороллеров и скутеров,
Преимущества StarLine M5:

Нет демаскирующих проводов
Устройство невозможно обнаружить сканерами эфира GSM сигнала, так как работает в импульсном режиме
Не боится глушения GSM/GPS сигнала, т.к. имеет длительный режим автономной работы, при этом рано или поздно «глушилку» выключат и устройство сможет выйти на связь и передать координаты владельцу
Миниатюрные размеры. Можно спрятать в самых неожиданных и труднодоступных местах, где его будет очень сложно обнаружить (под пластиковые бамперы, спойлеры, фары, под обивкой салона, в подголовниках и сидениях, в вентиляционных коробах и т.д.)
Нет абонентской платы. Затраты только на стоимость исходящих SMS
Возможность самостоятельной установки — дополнительная экономия и секретность
Возможность легкого переноса устройства с одного объекта наблюдения на другой
Гибкие настройки устройства позволяют самостоятельно настроить его оптимальный режим
Замок капота StarLine L10
Компания СтарЛайн, следуя концепции комплексной безопасности StarLine Победит, разработала совместно с компанией Defen.Group электромеханический замок капота StarLine L10. Это ещё один барьер на пути к угону автомобиля.
Электромеханический замок капота StarLine L10 удобен в управлении. Он закрывается автоматически при постановке автомобиля на охрану, полностью исключая человеческий фактор.

StarLine L 10 безопасен в использовании. Механизм замка всегда открыт во время движения. Это позволит в случае ДТП беспрепятственно попасть в подкапотное пространство и ликвидировать угрозу пожара.
Замок капота StarLine L10 предназначен для защиты автомобиля от угона путем прочной фиксации крышки капота. В закрытом состоянии надежно блокирует запуск двигателя автомобиля. Вся конструкция замка выполнена из материалов, не подверженных коррозии, и рассчитана на длительный срок эксплуатации. Благодаря запатентованной конструкции замкового механизма StarLine L10 можно установить на любой автомобиль.Устройство замка обеспечивает доступ к мотору в случае аварийных ситуаций, повышая безопасность владельца.
Замком можно управлять с помощью иммобилайзеров StarLine i62, StarLine i92, StarLine i92 Lux.
GSM/GPS-модуль StarLine M30:
Основные функции
Управление сигнализациями StarLine моделей
A62/A92/B62/B92
C4/C6/C9
B6/B9
B6/B9 Dialog
A2/A4/24V
A2+модуль 02, A4+модуль 02, 24V+модуль 02-24V
Совместная работа с сигнализациями других производителей
Использование в качестве самостоятельной системы охраны
Передача информации о причине срабатывания сигнализации на телефон владельца.
Определение местоположения автомобиля
Прослушивание салона автомобиля
Управление дополнительным оборудованием
Подтверждение успешного запуска доп. оборудования отправкой SMS сообщения или звонком
Функции определения местоположения и контроля перемещения автомобиля

Запрос географических координат
Загрузка фрагмента карты на экран мобильного телефона
Периодическая отправка SMS c информацией о местоположении автомобиля
SMS отчет о выезде автомобиля из установленной зоны контроля
SMS отчет о превышении скорости
Основные команды управления сигнализацией, передаваемые при звонке или в SMS сообщениях

Включение и выключение режима охраны
Отключение предварительного или обоих уровней датчика удара
Отключение дополнительного датчика
Дистанционный запуск и остановка двигателя (при подключении к сигнализации StarLine с функцией автозапуска)
Включение режима антиограбления
Запрос текущего состояния сигнализации
Включение и выключение служебного режима
Оповещения, рассылаемые модулем

Дозвон и рассылка SMS сообщений на запрограммированные номера информации о следующих событиях во время режима охраны:
Открывании дверей
Открывании капота
Открывании багажника
Включении зажигания
Выключении стояночного тормоза или нажатии на педаль тормоза
Срабатывании основного уровня датчика удара
Срабатывании основного уровня дополнительного датчика
Отключении питания
Включении режима антиограбления (дистанционной блокировки двигателя)
Отключении модуля Messenger M30 от сигнализации StarLine
Дозвон и рассылка SMS сообщений после включения режима антиограбления (дистанционной блокировки двигателя)
SMS оповещение о низком уровне заряда аккумуляторной батареи автомобиля
SMS оповещение при попытке подбора пароля с незарегистрированного в SIM-карте телефона
Дополнительные возможности

Запрос уровня сигнала GSM, значения напряжения автомобильной аккумуляторной батареи и версии программного обеспечения
Запрос баланса SIM-карты, установленной в модуль
Программирование модуля с помощью SMS сообщений (проверка, запись или удаление телефонов управления модулем, изменение паролей, и т.п.)
Программирование времени работы дополнительных каналов
Оповещение о выключении режима охраны любой подключенной сигнализации радиобрелком
Запись индивидуальных текстов SMS оповещений
Установка запрета на управление с любых телефонных номеров, кроме номера владельца

Инструкция для автосигнализации Старлайн А92 Диалог достаточно подробно описывает технические характеристики устройства и порядок его установки, а также настройки всех функций.

Собственно, особенности монтажа и работы противоугонного комплекса Starline A92 Dialog в первую очередь зависят от комплектации, а также технических характеристик как центрального блока, так и дополнительных датчиков.

Основные характеристики системы такие:

рабочая частота в диапазоне от 433,05 до 434,79 мегагерц, благодаря чему обеспечивается лучшая защита от перехвата кодированного сигнала;
128-битные ключи шифрования системы «диалог», позволяющие улучшить защиту от код-грабберов;
метод прыгающих частот, ещё больше усиливающий защиту от взлома шифрования или перехвата сигнала между сигнализацией и пультом управления;
увеличенная дальность радиуса действия брелка, благодаря наличию 128-канального узкополосного трансивера;
допустимая температура работы противоугонного комплекса находится в границах от -45 до +85 градусов по Цельсию, что позволяет использовать его в любых климатических зонах;
необходимая мощность напряжения для питания центрального блока составляет 9-18 мА и увеличивается до значения в 25 мА в случае включения охранного режима;
пьезоэлектрический датчик удара, способный фиксировать практически любое внешнее воздействие на корпус автомобиля, какой бы силы оно не было;
старлайновские датчики способны работать с сигнализациями других производителей;
главный пульт управления оснащён жидкокристаллическим дисплеем, где функции можно выбирать с помощью иконок;
оснащена CAN модулем;
функция интеллектуального автозапуска Flex

Стоит отметить, что современные брелки, входящие в комплект поставки устройства, способны передавать команды на расстояние до 800 метров и принимать сигналы от центрального блока, расположенного в двух километрах от них. Радиус дополнительного пульта — 15 м.

Комплектация Старлайн А92

основной блок устройства с процессором;
основной брелок в кожаном чехле, оснащённый жк-экраном и способный осуществлять двустороннюю связь;
второй дополнительный пульт без дисплея и также с двусторонней связью;
датчик удара на два уровня;
блок приёма и передачи сигнала с антенной;
кнопку управления капотом;
светодиоды для световой сигнализации;
сервисную кнопку Valet
датчик температуры мотора;
все необходимые провода и контакты;
инструкцию по установке и эксплуатации в виде подробного руководства пользователя;
памятку пользователя с гарантией.

При этом фишкой противоугонной системы можно назвать возможность подсоединять дополнительные устройства для расширения охранных или сервисных функций. Рекомендации о том, как их подобрать представлены в инструкции. Подробнее с комплектацией можно ознакомиться на фото.

Функции брелка

Автомобильная сигнализация Старлайн А92 комплектуется двумя пультами — основным и вспомогательным. Первый из них имеет четыре кнопки, находящиеся на боковой панели и жидкокристаллический монитор, занимающий центральную панель. Благодаря наличию экрана через главный пульт управления осуществляется настройка сервисных функций. На кнопки воздействуют:

кратковременными нажатиями;
длительными нажатиями;
последовательными нажатиями;
одновременными нажатиями.

Большинством охранных опций управляют краткими воздействиями или комбинацией двух разных кнопок. Курсором экрана управляют с помощью коротких воздействий на клавишу номер три.

Дополнительный брелок не имеет дисплея и его три кнопки находятся на центральной панели. Его используют не только для осуществления охранных функций, а и для дистанционного запуска мотора.

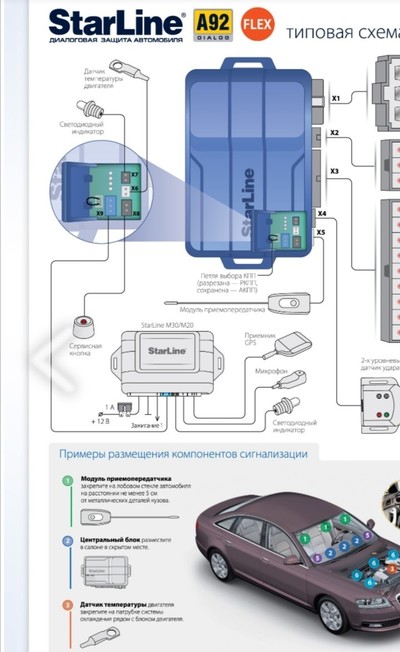

Схема подключения

Подключение сигнализации Старлайн А92 происходит на основании подробной схемы, которую можно найти в руководстве пользователя. Она позволяет узнать правильную распиновку контактов для монтажа системы. В частности, правильно установить такие элементы, как иммобилайзер или датчики удара и концевики дверей.

Инструкция по установке

Установку автосигнализации Старлайн А92 Кан начинают с внимательного изучения руководства пользователя. Этот документ подробно описывает все особенности монтажа системы и настройки её функций. Но, помимо подробной инструкции, рекомендуется соблюдение общих правил, которые одинаковы для всех моделей автомобилей и позволяют своими руками выполнить все процедуры, не прибегая к услугам специалистов.

Процедура установки противоугонного комплекса в общих чертах выглядит так:

выбирают место для размещения основного блока с процессором — оно должно быть скрытым, но доступным, без воздействия влажности и повышенных температур, например, под приборной панелью;
крепят блок с применением скотча и саморезов;
антенну и блок приёма/передачи сигнала крепят на лобовом стекле так, чтобы расстояние до металлических деталей, других датчиков и осветительных приборов составляло не меньше пяти сантиметров, избегая тонировки и солнцезащитных полос;
монтируют штатную сирену, размещая её под капотом рупором вниз так, чтобы на неё не попадала влага и не слишком воздействовали высокие температуры;
фиксируют с помощью скотча или металлической стяжки на ровной поверхности датчики удара;
датчик температуры ДВС монтируют на патрубке системы охлаждения моторного блока или на металлических элементах, находящихся рядом с ним, используя кабельные стяжки и отвёртку М6, избегая при этом близости к выпускному коллектору, поскольку от места сильно зависит точность показаний устройства;
на приборной панели с помощью скотча ставят светодиодные лампы индикации состояния работы сигналки;
в скрытом от посторонних глаз, но со свободным доступом от водительского кресла месте, ставят сервисную кнопку Valet;
устанавливают GSM-модуль в непосредственной близости от приборной панели;
подключают контакты, следуя принципам распиновки из схемы, напечатанной в инструкции.

Подробнее же о процедуре подключения и настройки можно узнать из инструкции, которая также есть на русском языке в формате pdf.

Программирование брелка Старлайн А92

Как прописать брелок Старлайн А92 самостоятельно

Для прописки основного или дополнительного пульта А92 с обратной связью лишь требуется выполнить такие команды:

включить зажигание авто;
нажать шесть раз сервисную клавишу Valet;
дождаться четырёхкратного звукового сигнала;
если брелок основной, то одновременно зажимают первую и вторую кнопки, а если дополнительный — то вторую и третью и ждут звукового сигнала.

Каждый новый пульт прописывают в памяти по такой же процедуре. Всего устройств одновременно может быть прописано четыре. Число сигналов, издаваемых машиной при этом равно номеру пульта управления. Перенастроить брелки можно точно так же.

Как привязать брелок сигнализации к машине

Привязка пульта осуществляется так же, как его прописка в памяти сигнализации.

Настройка сигнализации Старлайн А92 с автозапуском

Завести мотор можно исходя из следующих параметров:

таймера;
будильника;
показаний датчика температуры.

Если транспортное средство оснащено МКПП, то перед настройкой автоматического запуска двигателя, необходимо поставить коробку передач на программную нейтраль в соответствии с указаниями в руководстве пользователя. Что касается авто с автоматом, то их ставят на парковочный режим. Для обеспечения дополнительной безопасности автомобиль ставят на ручной тормоз. Как багажник, так и капот закрывают.

Для того, чтобы мотор авто срабатывал регулярно в определённое время, необходим настроить таймер. Его программирование достаточно простое и подразумевает использование главного брелка:

посредством третьей клавиши наводят курсор на экране на пиктограмму с изображением часов;
с помощью третьей кнопки регулируют показатели температуры, выставляя нужное;
в случае необходимости продления времени тоже кратковременно нажимают на эту клавишу;
для подтверждения включения функция нажимают на кнопку номер 2.

Отключение опции происходит с помощью последовательного нажатия двух кнопок — сначала длительно на первую, а потом кратковременно на четвёртую. Или же, наводят курсор на иконку с вентилятором и подтверждают выбор второй клавишей.

Таймер будет срабатывать раз в сутки, в выбранное время.

Для того, чтобы включить будильник, позволяющий завести мотор авто в определённое время нужного дня, также с помощью курсора выбирают иконку на которой изображены часы. Войда в настройки времени, посредством третьей клавиши выбирают часы и минуты будильника, после чего подтверждают выбор второй кнопкой. Отключение происходит так же — через пиктограмму на экране пульта управления.

Сигнализация Starline A92 благодаря чувствительности своих датчиков позволяет автоматически заводить двигатель исходя из показателей температуры окружающей среды. Данная функция помогает разогреть ДВС в зимнее время. Система предполагает выбор нужной граничной температуры из четырёх показателей: -5, -10, -15, -20. При этом действуют ограничения на число запусков — не более шести в сутки и с интервалом не меньше часа между каждым.

Настройка времени на брелке Старлайн А92

Правильное время играет важную роль в автоматической прогреве двигателя по таймеру или завершению его работы по турботаймеру. Для настройки часов первым делом входят в меню функций главного пульту управления, для чего нажимают кнопку номер 4 до появления сначала одного мелодичного сигнала, а потом — двух коротких.

После этого начинают мигать показатели времени на экране и можно приступать к установке их правильного значения. Сначала выставляют текущий час, для чего воздействуют на вторую клавишу для его увеличения и на третью — для уменьшения. Посредством краткого нажатия кнопки 4 переходят к установке минут, осуществляющейся точно так же. Долговременным нажатием клавиши 4 подтверждают окончание набора и выход из меню функций.

Подробнее о настройках часов можно узнать из видео.

Как посмотреть температуру двигателя

Проверка показателя на главном пульте управления производится через последовательное кратковременное нажатие первой клавиши.

Настройка автозакрытия на сигналке Старлайн А92

Замки дверей автоматически закрываются при включении охранного режима.

Настройка датчика удара StarLine A92

Альтернативно наводят курсор на пиктограмму с изображением молоточка и нажимают вторую или третью клавиши, что приводит к таким же последствиям, как и процедура выше.

Отключение режима Валет на сигнализации Старлайн А92

Отключение служебного режима Валет в Старлайн А92, как и в других сигнализациях семейства происходит с помощью сервисной кнопки, которая находится в салоне машины. Для этого необходимо включить зажигание автомобиля без запуска мотора и зажать на несколько секунд клавишу Valet. Об успешности действия просигнализирует двойной звук сирены и мигание габаритных фар.

Отключение режима антиограбления

Способ снятия с этой опции зависит от того, как он активирован. В случае, если это произошло с помощью брелка, автовладельцу необходимо вводить персональный код. Делает это он с помощью нажатия сервисной кнопки в салоне нужное число раз.

Если же активация произошла с помощью клавиши Валет, то выключить опцию антиограбления можно и брелком, но только до начала прерывистой блокировки мотора. Чтобы так сделать, дважды нажимают первую кнопку, выжидая между нажатиями секунду. Или же наводят курсор на пиктограмму с изображением рупора и подтверждают выбор кнопкой 2.

Разблокировка брелка Старлайн А92

В целях безопасности автовладельцы время от времени прибегают к блокировке кнопок пульту управления. Чтоб её снять, нужно одновременно нажать первую и четвёртую клавиши.

Как отключить сигнализацию

Для выключения охранного режима сигнализации используют вторую кнопку пульта. Без брелка сигнализацию выключают нажатием сервисной кнопки — число нажатий равно персональному коду.

Сброс на заводские настройки

Возвращение к заводским настройкам у Starline А92 происходит так же, как и в других моделях этого бренда. Чтобы сбросить все опции, при включённом зажигании десять раз нажимают сервисную клавишу, дожидаются звукового сигнала и снова одноразово нажимают на Валет. Для выхода из режима, выключают зажигание и некоторое время ждут.

Инструкция по эксплуатации

Руководство пользователя — наиболее надёжный источник информации о комплектации, монтаже и настройках автомобильной сигнализации Starline А92. С его помощью можно не только узнать, как пользоваться устройством, но и пошагово его установить своими руками. В нём подробно рассказывается об особенностях управления основным брелоком с 4 кнопками, который заменил старую модель с 3 клавишами. Инструкцию можно как читать онлайн, так и скачать в формате pdf.

Неисправности и методы их устранения

Как и случае с любой техникой, противоугонная система Старлайн А92 подвержена поломкам и появлению неисправностей, причины которых могут быть самыми разными. Чаще всего для исправления функций сигнализации достаточно внимательно прочитать идущее в комплекте руководство пользователя и перенастроить комплекс в соответствии с рекомендациями. Если это не помогло, то необходимо искать иные причины появления нежелательных симптомов в работе устройства.

Так, если сигнализация не реагирует на сигналы от брелков, а последние не видят систему, то с большой вероятностью автовладелец столкнулся с появление сильных помех. Для устранения необходимо развести провода, способные создавать радиопомехи или поместить в другое место антенну.

Когда устройство не закрывает и не открывает двери, большая вероятность поломки концевых выключателей или плохой работы контактов. Та же причина может крыться за ситуацией, когда пульт постоянно показывает замок открыт или закрыт, хотя это не так. Сломанные концевики — причина не моргающих поворотников.

Если не работает сам брелок и причина не в элементе питания, вероятно придётся его разобрать и проверить целостность всех элементов конструкции.

Если же постоянно горит ошибка багажника, то проблема может крыться в неправильной установке датчиков.

Отзывы владельцев

Виталий, 33 года:

Установил на свою Ладу Starline A92 Dialog и могу подтвердить — это лучшая бюджетная сигналка, из тех, что у меня были. Очень доволен.

Сигнализацию выбирал, честно скажу, долго. Колебался между разными старлайновскими моделями. Но в итоге положил глаз на А92 и не прогадал. Не без проблем, но все они мелкие.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Использование сигнализации на автомобиле предоставляет автовладельцу множество преимуществ, главным из которых выступает уверенность в безопасности своего движимого имущества.

Чаще всего охранные комплексы работают по радиоканалам и дальность связи может достигать до 2000 м. Но важно понимать, что данный показатель даже на популярных системах от Starline может быть значительно снижен из-за помех, холмистой местности, городской застройки и других факторов.

По этой причине связь с автомобилем может нарушаться даже тогда, когда он стоит в соседнем дворе. Для решения этой проблемы оптимально использовать комплексы с GSM модулями.

Вставляемый в сигнализации Старлайн GSM модуль

Производитель Starline выпускает универсальные сигнализации. Их преимущество заключается в том, что даже при отсутствии каких-либо систем их можно в будущем доукомплектовать.

Это касается и моделей без ЖСМ. В большинство из них GSM модуль может устанавливаться дополнительно для получения более расширенного и легкого управления автомобилем.

Модуль GSM Starline и сама сигнализация

Содержание

1. Что представляет собой GSM модуль и для чего предназначен

GSM модуль представляет собой компактную плату, которой доукомплектовывается основная система. В конструкцию входит несколько микросхем и слот для СИМ-карты.

Интегрируемый модуль GSM Starline сверху и снизу

SIM идет в комплекте. Но стоит обратить внимание, что она зарегистрирована на производителя, расположенного в СПб, из-за чего стоимость услуг может быть достаточно высокой при условии использования в другом регионе РФ.

К слову, ЖСМ модули «Старлайн» работают с любыми операторами мобильной сети, что позволяет подобрать наиболее комфортный для себя тариф.

Важной особенностью выступает отсутствие антенны. В большинстве аналогов она присутствует и значительно усложняет монтаж модуля.

В «Старлайн» за связь отвечает встроенный антенный блок в основной плате. Дополнительные манипуляции со стороны пользователя не требуются.

Качество связи достаточное для отслеживания авто и управления сигнализацией в любом месте, где имеется покрытие мобильного провайдера.

Модули GSM могут устанавливаться на большинство сигнализаций Старлайн. Они могут быть как интегрированы в системы (с автозапуском или без него), так и сразу присутствовать в поставке автосигнализаций.

В последнем случае в названии охранного комплекса будет присутствовать «GSM». Наиболее популярно применение ЖСМ модулей на Starline a63, a93, a36, a39, а94.

Starline A93 GSM

В комплексе с основным функционалом дополнительная установка ЖСМ платы позволит получить более высокий уровень безопасности.

2. Основные функции GSM модуля

Контроль сигнализации и ее управление. Пользователь может контролировать состояние авто, датчиков, независимо от расстояния между владельцем и ТС.
Оповещение автовладельца о любых изменениях в работе охранной системы. В память модуля можно записать до 4 номеров, куда будут приходить уведомления.
Некоторые модули, включая M22, могут подключаться и использоваться автономно. Встроенный процессорный блок имеет три разъема для подключения концевиков дверей, крышки багажника и педали тормоза. Каждый их них программируется индивидуально.
При наличии в авто предпускового обогревателя управление им может осуществляться через GSM. Важно подключить «Вебасто» или «Эбершпехер» через W-BUS для возможности использования телефона в качестве пейджера.

Среди уникальных функций GSM модуля стоит отдельно выделить режим антиограбления. В данном случае комплекс способен распознать вынужденную остановку автолюбителя и ситуации, когда его силой выгоняют из автомобиля. Система позволяет как сохранить движимое имущество, так и здоровье владельца.

Принцип работы построен на том, чтобы дать грабителю уехать от пострадавшего на определенное расстояние, после чего комплекс заглушит силовой агрегат.

Блокировка осуществляется на скорости менее 30 км/ч. Предварительно злоумышленник будет предупрежден о скорой остановке двигателя. А учитывая компактность модуля и возможность его скрытой установки, отключить его быстро не удастся.

Также ЖСМ модуль выполняет и стандартные функции. Это дистанционный запуск двигателя, его остановка, настройка активации защиты с сиреной или без нее. Для работы с системой пользователю достаточно скачать приложение на телефон.

3. Основные команды управления

Работа с GSM платой Starline осуществляется с помощью голосового управления или SMS-оповещений. Тип соединения является диалоговым, и владелец всегда получает данные о выполнении той или иной команды. Для этого может использоваться основной номер или три дополнительных телефона, регистрируемые владельцем.

Доступно применение и гостевых номеров. Для входа в систему понадобится ввести специальный пароль. В случае повторного неверного ввода, команды с гостевого смартфона блокируются на один час в целях безопасности.

Что касается самих команд, то голосовое управление осуществляется путем звонка на модуль ЖСМ. При наличии связи Вы услышите приветствие сигнализации. Далее пользователь может выполнить команды, указывая цифры:

10 – снять с охраны;
11 – постановка на охрану;
12 – охрана без датчика удара;
13 – охрана без дополнительных датчиков;
14 – охрана без предварительного датчика удара;
15 – охрана без датчика наклона;
20 – дистанционная остановка ДВС;
21 – дистанционный запуск двигателя;
31 – активация функции «Антиограбление»;
40 – запрос координат расположения авто;
41 – запрос о состоянии датчиков;
50 – отключение сервисного режима;
61 – включение прослушивания салона (доступно только при связи с основного номера телефона).

Если пользователь не помнит наименование какой-либо команды и под рукой нет инструкции, по команде «0» система перечислит все возможные действия.

Для обеспечения максимального высокого уровня безопасности с гостевого номера невозможно дистанционно запустить и остановить двигатель, а также выполнить ряд других функций.

Ознакомиться со всеми возможностями и ограничениями можно в инструкции по эксплуатации.

4. SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.

SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление». Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

5. Как правильно настроить

Установку GSM модуля для получения гарантированной качественной работы лучше доверить профессиональным сервисным центрам, где учтут все нюансы. При самостоятельном монтаже и настройке пользователю понадобится:

Найти сервисную клавишу «Валет». Если неизвестно, где она установлена, необходимо связаться со специалистами, которые ее монтировали.
При выключенном зажигании нужно поочередно нажать на клавишу 7 раз.
Включите зажигание.

При правильном выполнении всех действий сигнализация Starline автоматически найдет новые установленные модули и зарегистрирует их в памяти процессорного блока.

После успешной регистрации на брелоке отобразится индикатор спутника.

Иконки, означающие подключенный GSM модуль

После этого можно переходить к настройке телематических опций.

Изначально нужно выполнить звонок на установленный GSM модуль сигнализации Starline. После успешного соединения номер зарегистрируется в качестве основного M1. Для подтверждения придет SMS. Далее пользователь настраивает пароли:

PW. Используется при связи с охранным комплексом со второстепенных телефонных номеров M2, M3, M4, сохраненных в памяти комплекса.
PS. Пароль, используемый при смене основного номера. Важно сохранить его для исключения неприятных ситуаций.

Дальнейшая настройка осуществляется в соответствии с инструкциями от производителя. Разработчики Starline сформировали подробные алгоритмы действий по формированию всех возможных параметров сигнализации, включая ГЛОНАСС модуль, если он устанавливался.

Если кратко подвести итог, то ЖСМ модуль от «Старлайн» предлагает автолюбителям расширенный функционал, повышенный уровень безопасности и комфорт использования системы. Для управления используется мобильное приложение, благодаря чему не требуется применение дополнительных брелоков.

Приложение для работы со Старлайновским модулем GSM

Для ознакомления с работой мобильного приложения Вам нужно:

скачать приложение в AppStore или Google Play;
набрать логин: demo и пароль: demo.

Новинка 2011 года. Надежная автомобильная охранная система с гибкими сервисными каналами, диалоговой авторизацией, индивидуальными ключами шифрования 128 бит и функцией интеллектуального автозапуска. Рассчитана на работу в условиях экстремальных городских радиопомех. Предназначена для защиты автомобилей среднего и высокого ценового диапазона в составе охранного комплекса StarLine «Победит».

B StarLine есть все лучшее, что Вы можете пожелать, плюс:

Диалоговая авторизация исключает интеллектуальный электронный взлом и обеспечивает устойчивость ко всем известным кодграбберам. Для защиты кода использован наиболее совершенный в настоящий момент алгоритм диалогового кодирования с индивидуальными ключами шифрования 128 бит, а также инновационный метод прыгающих частот. При передаче команд трансивер многократно меняет частоты по специальной программе в периоде каждой посылки. Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используется в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода. Код шифрования «Диалог» используется как в основном, так и в дополнительном брелке.

Защищенность кода подтверждается долгосрочным контрактом СтарЛайн на 5 000 000 рублей для специалистов по электронному взлому.

Режим «Мегаполис». Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного OEM-трансивера с частотной модуляцией. Специализированная программа обработки сигналов, узкополосные фильтры, а также каналы приема и передачи, оптимальным образом распределенные по краям частотного диапазона 433.92 МГц, позволили нам на 8-10 Дб улучшить соотношение «сигнал-шум» и увеличить в 2 раза дальность управления и оповещения. Забудьте о радиопомехах на крупных парковках.

Интеллектуальный автозапуск. Запуск и прогрев двигателя производятся по температуре двигателя, будильнику, интервалам времени или дистанционно с помощью брелка.

Кнопка СТАРТ/СТОП. StarLine A92 Dialog CAN Flex идеально совместим с автомобилями, оснащенными кнопкой Старт/Стоп.

Контроль заряда аккумулятора по напряжению;
Выбор громкости и мелодии брелка;
Регулировка громкости звуковых сигналов подтверждения постановки и снятия с охраны.

Термостойкость. Охранные системы StarLine с диалоговой защитой разрабатываются и производятся на территории России и предназначены для работы в широком диапазоне температур от - 45 до +85.

Интегрированный CAN-интерфейс поддерживает более 250 моделей автомобилей, включая самые последние. Интегрированный CAN-интерфейс упрощает и ускоряет установку сигнализации, минимизируя вмешательство в электронику автомобиля.

Преимущества StarLine A92 Dialog CAN Flex
Благодаря гибким сервисным каналам сигнализация StarLine A92 Dialog CAN Flex позволяет облегчить установку и реализовать дополнительные функции без использования внешних компонентов.

Противоугонные функции:

Подключение цифрового беспроводного реле блокировки StarLine R2;
Добавление GSM/GPS модуля StarLine, с использованием всего одного разъема.

Команды в режимах охраны и тревоги:

Управление дополнительными замками блокировки дверей;
Дополнительная блокировка двигателя (имитация неисправности);
Открытие багажника с отключением штатной сигнализации;
Управление замком капота (закрытие);
Включение световой сигнализации при подключении к аварийной сигнализации.

Функции комфорта:

Удаленное управление предпусковым обогревателем;
Автоматическая установка сидений под владельца;
Автоматический возврат рулевой колонки в исходное положение (складывание);
Автоматическое включение ближнего света фар при движении автомобиля (по опусканию ручного тормоза, нажатию на педаль тормоза).

Отключение дворников, магнитолы на время работы автозапуска;
Включение подогрева сидений и обогрева стекол на время работы автозапуска;
Имитация сигналов «интеллектуальных» замков зажигания;
Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой Старт/Стоп;
Имитация второго сигнала стартера.

При включении режима охраны:

Автоматическое складывание зеркал;
Автоматическое закрытие люка;
Световая дорожка после включения режима охраны.

Полный спектр стандартных и программируемых функций обеспечивает владельцу автомобиля надежную защиту и комфорт при использовании автомобильной охранной системы StarLine A92 Dialog CAN Flex.

На базе системы StarLine A92 Dialog CAN Flex можно построить надежный охранный комплекс, включающий в себя:

Комплектация:

центральный блок сигнализации
1 брелок с двусторонней связью с ЖКИ
1 брелок с двусторонней связью без ЖКИ
2-уровневый датчик удара
приемопередатчик
кнопка капота
светодиод
сервисная кнопка
комплект проводов
датчик температуры двигателя
инструкция по установке
инструкция по эксплуатации
памятка пользователя

Спасибо за Ваш выбор. Пожалуйста, заполните форму. Мы обязательно свяжемся с Вами в течение 24 часов.

прошу помощи. на китайском сайте продаются gsm gps модули-трекеры, способные отслеживать и заводить автомобиль удаленно с помощью смартфона-приложения.а вопрос такой, можно ли как то организовать поключение такого модуля в обход сигнализации или прям к сигнализации подключить? возможно ли это технически?
с наступлением холодов, хочу прогревать автомобиль удаленно, так как брелок на таком расстоянии не дотягивает, расстояние от машины до работы приличное.в том году лежал с пневмонией в больнице, не хочу повторения.
спасибо.

Дубликаты не найдены

Сообщество Ремонтёров - Помощь

6.1K постов 10.1K подписчиков

Правила сообщества

Посты с процессом ремонта создаются в родительском сообществе: pikabu.ru/community/remont

В этом сообществе, можно выкладывать посты с просьбами о помощи в ремонте электро-техники. Цифровой, бытовой и т.п., а про ремонт картин, квартир, ванн и унитазов, писать в других сообществах :)

Требования к оформлению постов:

1. Максимально полное наименование устройства.

2. Какие условия привели к поломке, если таковые известны.

3. Что уже делали с устройством.

4. Какое имеется оборудование.

5. Ну и соответственно, уровень знаний.

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют основные базовые Пикабу.

вы имеете ввиду какой то дополнительный модуль? или новую сигнализацию с таким модулем встроенным?

Хуйня идея, хочешь удалённый запуск ставь комплексно и нормальную, иначе следующий пост будет "Спасите помогите, угнали кто видел?"

дешевле новую сигнализацию с модулем установить

это денег стоит. хочу обойтись малым. на форумах куча людей ставят такие модули. но они ставятся туда, где нет сигнализации. сигнализация попросту будет блокировать запуск с такого модуля.

а ссылочку можно?

То, что вам нужно - это GSM модуль StarLine M21. Вроде бы ещё встречаются в продаже. И ещё - есть бесплатный номер техподдержки компании Старлайн 8(800). (легко найдёте в инете). Можете спросить у них..)

Интересно, если машина заведена, то должна ли срабатывать сигнализация? Как думаешь?

сигнализация ещё на стадии завода от такого модуля заблокирует его.

Штатный экстрасенс сегодня в отпуске. Даже вопрос: можно ли на машину поставить колеса, купленные в Би-Би не может быть однозначно отвечен.

Погляди сигнализации штат, Тазоводы пищат от радости.. Пищали

В обход сиги это подключить нельзя, только замена на "сига с gsm-модулем". Как вариант брак брелока, можно попробовать заменить

Можно запрограммироваь доп канал и его активацию, но это колхозище

брелок не дотягивает? Это Вы с какого расстояния пробуете? У меня с 7 этажа в соседнем квартале даже достает

машина от работы стоит примерно с километр

Прицепить можно что угодно, куда угодно.

Как знает автоэлектрик, или так, берем схему включения сиги в свою машину, берем схему машины, и смотрим как подключить.

Если у тебя А92 CAN, то к ней вроде, спокойно цепляется родной блок gsm/gps, если просто диалог - то да, нужен колхоз.

понятия не имею

у меня nissan tino v10 2001 года выпуска. can у меня нет.да, там нужен колхоз, это 100%

А что решилось по уголовному преследованию за использование средств скрытого сбора информации?

хоть у нас и судебная система не имеет прецедентов, но верховный суд дал разъяснение по этому поводу. так что из за таких модулей ничего не будут. да и вообще у нас в городе на юле или фарпосте такие продают.

Ты ошибаешься. Прецеденты есть.

А настроить автопрогрев?

бензинчик дороговат нынче

Один раз, по времени. За 15 мин до окончания рабочего дня, например

у меня нет функции по времени.есть интервал и по температуре

Один раз в сутки в 1700, 1700 для примера

А ты покапайся в инструкции

Познай светлую сторону силы))

По таймеру, закончил в 17, десять минут до машины, допустим. Ну и пусть она в 17 запускается и 10 мин греетцо

GSM модуль в помощь

Она вроде сама может жэ? У меня вроде написано что игра прилажуху поставить на телефон и жмакать телефона , но чот лень разбираться

нет, у меня нет в ней GSM модуля

Одевайтесь теплее, свитер там. Пневмония врятли от холодной машины)

Шапочку, свитер и держи ноги в тепле

согласен, но всё же. хочется садиться в уже тёплый автомобиль. живу на дальнем востоке, зимы у нас порой ооочень суровые

Прогрев по будильнику или таймеру, можно по температуре

Шапочку, курточку по теплее чсвитерок, шарфик. По погоде одеваться нужно

Поставьте свежую сигналку, не городите всякую дичь а то китайский модуль еще.разрядит аккум, еще сильнее замерзнете.

спасибо за заботу, аж теплее стало )

Вон в 93ей за 13к рублей есть по умолчанию, думаю цена не сильно кусачая, всегда пожалуйста

спасибо, буду иметь ввиду. не часто пишу тут посты.

Декриминализация 138.1 УК РФ (камеры и gps)

Напомню, что по всей стране заведено тысячи уголовных дел за попытку купить: детские игрушки с видеокамерой, разного рода видео няни, наручные часы с камерой, ручки, очки с камерой, диктофоны без дисплея и т.п.

Наиболее резонансным стало дело фермера, повесившего gps-датчик на телёнка:

Этой истории даже уделили время на прямой линии с президентом. Мы очень близки к декриминализии этой глупой статьи. Люди получат законное право зафиксировать факт вымогательства или взятки, получат право охранять свое имущество с помощью видеокамер и записывающих устройств. Можно будет приобретать мини камеры и диктофоны, не боясь быть привлеченным к уголовной ответственности.

Представители СМИ, вы часто, если не сказать регулярно, используете материалы, выложенные на Пикабу, пожалуйста, не дайте теме заглохнуть, от этого выиграют все.

Читайте также:
