Функции устройства заключаются в визуальном контроле за состоянием автомобильных и работой его узлов. Современный щиток приборов ЩП МАЗ модификации 8099 относится к электронно-механическому типу. Фотографии, а также возможные неисправности детали изучайте ниже.
Индикаторы и сигнализаторы ЩП МАЗ
В зависимости от назначения, сигнализаторы ЩП 8099 могут иметь желтый, красный или зеленый цвет. Указателю уровня и сигнализатору его резерва топлива соответствует желтый цвет, сигнализаторам включения поворотов прицепа и грузовика, демультипликатора КПП МАЗ и ближнего цвета фар – зеленый.
Красная индикация характерна для:
- Указателя давления в переднем и заднем контурах пневмопривода тормозной системы;
- Основного аварийного сигнализатора «Stop»;
- Индикатора температуры охлаждающей жидкости;
- Контрольного сигнализатора превышения скорости.
На ЩП МАЗ предусмотрена возможность быстрого просмотра информации на многофункциональном мониторе и внесения в нее корректировок. Управление осуществляется специальными кнопками.
При параметризации щитка приборов ЩП 8099 можно определить скорость, при достижении которой сработает световой сигнализатор, яркость дисплея, дату, время, громкость клавиатуры и язык.
Пункт меню «датчики» необходим для установки параметров включения сигнализаторов аварийной температуры охлаждающей жидкости и давления масла в силовом агрегате.
Возможные неисправности ЩП 8099
Если деталь не работает, необходимо провести диагностику в соответствии с рекомендациями производителя. В случае отказа контрольных индикаторов температурного режима и давления масла, следует произвести проверку соединения. При необходимости заменяют сам указатель либо весь щиток ЩП 8099.
В некоторых случаях машина не развивает максимальную разрешенную скорость движения.
Причина этой проблемы может заключаться в неправильной тарировке тахографа. Функция ограничения максимальной скорости может не работать из-за отсутствия в памяти электронного блока соответствующих параметров. Еще одна причина – отсутствие сигнала о скоростном режиме с клеммы В7 от тахографа или шины CAN.
Срабатывание контрольного индикатора АБС/ПБС и EDC может свидетельствовать об отсутствии связи с блоком системы. Необходимо проверить коммутацию с шиной CAN, а также разъемы в ЭСУ и жгутах АБС/ПБС, воспользовавшись схемой ЩП 8099.
Купить все необходимое для ремонта МАЗ вы можете в нашем магазине.
Доступные цены, быстрая доставка в любой город Российской Федерации, профессиональная консультация – заказывать комплектующие к грузовым автомобилям на нашем сайте всегда выгодно!
ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.
| Номер | 6430-3805014-010 |
| Наименование | Панель щитка приборов |
| Кол-во на "Количество;" | 1 |
| Модель | 6430 |
| Группа | Приборы |
| Подгруппа | Щиток прибора |
| Порядковый номер детали | 014 |
Номер детали на чертеже:
Панель щитка приборов
Заводской номер: 6430-3805014-010 Количество на модель: 1
| Номер | 241822 |
| Наименование | Винт М4х25 |
| Кол-во на "Количество;" | 6 |
| Покрытие | без покрытия |
Номер детали на чертеже:
Винт М4х25
Заводской номер: 241822 Количество на модель: 6
| Номер | 53.3769000 |
| Наименование | Переключатель корректора света фар 53.3769 |
| Кол-во на "Количество;" | 1 |
| Модель | 53 |
| Группа | Электрооборудование |
| Подгруппа | 3769 |
| Порядковый номер детали | 000 |
Номер детали на чертеже:
Переключатель корректора света фар 53.3769
Заводской номер: 53.3769000 Количество на модель: 1
| Номер | 17.3718000 |
| Наименование | Регулятор освещения приборов 17.3718 |
| Кол-во на "Количество;" | 1 |
| Модель | 17 |
| Группа | Электрооборудование |
| Подгруппа | Гидрокорректор фар |
| Порядковый номер детали | 000 |
Номер детали на чертеже:
Регулятор освещения приборов 17.3718
Заводской номер: 17.3718000 Количество на модель: 1
| Номер | 6861.00.00.000 |
| Наименование | Регулятор освещения приборов 6861 |
| Кол-во на "Количество;" | 1 |
Номер детали на чертеже:
Регулятор освещения приборов 6861
Заводской номер: 6861.00.00.000 Количество на модель: 1
| Номер | 87.3710.000-01 |
| Наименование | Регулятор освещения приборов |
| Кол-во на "Количество;" | 1 |
Номер детали на чертеже:
Регулятор освещения приборов
Заводской номер: 87.3710.000-01 Количество на модель: 1
| Номер | 994.3710.000-54 |
| Наименование | Выключатель общего назначения 994.3710-09.00 |
| Кол-во на "Количество;" | 4 |
Номер детали на чертеже:
Выключатель общего назначения 994.3710-09.00
Заводской номер: 994.3710.000-54 Количество на модель: 4
| Номер | 3ПМ.499.405 |
| Наименование | Щиток указателей ЩП 8099 |
| Кол-во на "Количество;" | 1 |
Номер детали на чертеже:
Щиток указателей ЩП 8099
Заводской номер: 3ПМ.499.405 Количество на модель: 1
Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.
Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.
Выставить счет, получить техническую информацию и стоимость товара - позвоните нам.
Наши СТО
г. Барановичи
Адрес: ул. Бадака, 27Б
Контакты: +375 (44) 779-43-22 (A1)
8 (0163) 46-65-05 (городской)
г. Брест
Адрес: Тельминский с/с, 1Д/1, 1 км южнее д. Тельмы-2
Контакты: +375 (44) 599-90-75 (A1)
8 (0162) 50-90-95 (городской)
г. Витебск
Адрес: ул. Петруся Бровки, 34
Контакты: +375 (29) 636-25-08 (A1)
8 (0212) 67-60-00 (городской)
г. Гомель
Адрес: ул. Текстильная, 10
Контакты: +375 (29) 653-73-52 (A1)
8 (0232) 25-20-26 (городской)
г. Гродно
Адрес: ул. Карского, 35
Контакты: +375 (44) 770-70-21 (A1)
8 (0152) 600-998 (городской)
г. Мозырь
Адрес: промузел Козенки
Контакты: +375 (44) 731-94-60 (A1)
8 (0236) 22-10-49 (городской)
- Описание
- Отзывы (1)
Описание

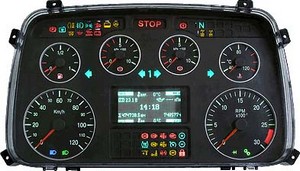

Щиток приборов ЩП8099 используется для визуального контроля эксплуатационных параметров агрегатов и систем автомобилей, а также информирования водителя о нарушении работы или выходе из строя какой-либо системы.
Указатели на щитке приборов ЩП8099:
| Состав щитка | Диапазон показаний |
|---|---|
| указатель оборотов коленвала двигателя | 0-3000 мин-1 |
| указатель скорости | 0-120 км/ч |
| указатель уровня топлива | 0-1 |
| указатель температуры охлаждающей жидкости | 40-120 °С |
| указатели давления в первом и втором контурах пневмотормозов | 0-10х100 кПа |
| сигнализаторы состояния систем автомобиля | |
| дисплей с функцией отображения: напряжения бортовой сети, давления масла, числа оборотов коленвала двигателя, даты и времени, температуры, моточасов работы двигателя, моточасов работы двигателя на холостом ходу, общего пробега автомобиля, суточного пробега автомобиля | |
Код для заказа: 9178
1 отзыв на Щиток приборов 3ПМ 499.405
Екатерина – 09.07.2021
Заказывали на организацую этот щиток ЩП 8099, сделали небольшую скидку по просьбе. Спасибо
На автомобилях установлены спидометр, комбинация приборов, двухстрелочный указатель давления, блоки контрольных и сигнальных ламп, сигнализаторы, указывающие водителю на экстремальное состояние в той или иной системе, комплект датчиков, включатели и переключатели.
Комбинация приборов (рис.149) включает в себя указатели: уровни топлива, температуры охлаждающей жидкости, давления масла в двигателе, напряжения(вольтметр). Кроме того, в комбинацию входят сигнализаторы перегрев охлаждающей жидкости, заниженного (аварийного) давления масла в двигателе и резерва топлива.
Схема соединения комбинации приборов с датчиками показана на рис.150.
Каждый прибор комбинации состоит из пластмассовой колодочки 5 (см.рис.149), несущей на себе обмотки W1, W2 и W3. Между обмотками помещена ось, на которую насажены постоянный магнит и стрелка прибора.
В одном углу колодочки запрессован постоянный магнит 6. При отсутствии тока в цепи взаимодействуют поля этих двух магнитов и располагают стрелку в крайнем левом положении.
При включении тока последний проходит последовательно обмотки W2 и W3 и сопротивление температурной компенсации Rтк, служащее для стабилизации показаний прибора при изменении его температуры. Одновременно ток проходит по обмотке W1 сопротивлению R датчика. Сопротивление датчика изменяется: у датчика давления масла и уровня топлива за счёт изменения положения ползунка реостата, у датчика указателя температуры за счёт изменения сопротивления самого терморезистора. При изменении сопротивления датчика изменяется величина тока в обмотке W1. Так как в обмотках W2 и W3 ток не изменяет своей величины, то положение стрелки прибора зависит от взаимодействия полей обмоток W2 и W3 с полем обмотки W1 изменяющей свою величину. Результирующее поле всех катушек устанавливает дисковый магнит стрелки в соответствующее положение.
Аналогичным образом работают два указателя давления, установленные в указателе УК168 и показывающие давление воздуха в контурах тормозной системы.
Спидометр, выполненный в одном стиле с комбинацией приборов, работает в комплекте с датчиком, установленным на коробке передач (рис.151).
На вторичный вал коробки передач насажено трехзаходное червячное колесо 3, которое входит в зацепление с ведомым червячным колесом 4, выполненным заодно с валом. На хвостовик валика насажена прямозубая цилиндрическая шестерня 1, находящаяся в зацеплении с шестерней 5 привода датчика спидометра.
ЩП 8099 Щиток указателей электронно-механический предназначен для визуального контроля, отображения нарушения работы и информирования водителя о выходе из строя эксплуатационных параметров агрегатов, систем автомобиля.
Область применения ЩП 8099: автомобили МАЗ
Рабочий диапазон температур от минус 45 до плюс 60 °С.
Щитки указателей обеспечивают загрузку через внешний последовательный канал CAN:
- передаточного отношения указателя оборотов коленвала двигателя в диапазоне от 2,00 до 9,99 с шагом 0,01, при числе пар полюсов 6 или 8;
- коэффициента указателя скорости в диапазоне от 1000 до 500000 с шагом 1;
- типа датчика (MAN или ЯМЗ) указателя давления в контурах тормозов, указателя давления масла, указателя уровня топлива, указателя температуры.
В состав щитков указателей ЩП 8099 входят:
- указатель оборотов коленвала двигателя (0-3000 мин-1);
- указатель скорости (0-120 км/ч);
- указатель уровня топлива (0-1);
- указатель температуры охлаждающей жидкости (40-120 0С);
- указатели давления в первом и втором контурах пневмотормозов (0-10х100 кПа);
- сигнализаторы состояния систем автомобиля;
- указатель напряжения бортовой сети;
- указатель давления масла;
- указатель числа оборотов коленвала двигателя;
- указатель времени;
- указатель времени с момента последнего запуска двигателя;
- указатель моточасов работы двигателя;
- указатель моточасов работы двигателя на холостом ходу;
- указатель общего пробега автомобиля;
- указатель суточного пробега автомобиля;
- указатель пробега с момента последнего запуска двигателя;
- указатель наружной температуры;
- указатель внутренней температуры.
На дисплее многофункционального монитора в основном (рабочем) режиме отражена следующая информация:
- текущее время;
- наружная температура;
- внутренняя температура (в кабине);
- напряжение бортовой сети;
- давление масла;
- общий пробег (со времени выпуска);
- количество моточасов работы двигателя.
Потребляемая мощность по цепи питания щитков указателей должна быть не более 70 Вт (без включения ламп подсветки).
Габаритные размеры, мм, не более. 377х219х93
Масса, кг, не более. 2,2
