Распиновка дроссельной заслонки мазда 6
Если блок PCM обнаруживает, что угол открытия дроссельной заслонки – менее 12,5 % в течение 5 с после наступления следующих условий, блок PCM решает, что дроссельная заслонка заблокирована в закрытом положении:
– температура охлаждающей жидкости двигателя – выше 80 °C;
– сигнал датчика давления во впускном коллекторе – более 32,0 г/с;
– если блок PCM обнаруживает, что угол открытия дроссельной заслонки – более 50 % в течение 5 с после наступления следующих условий, блок PCM решает, что дроссельная заслонка заблокирована в открытом положении:
– частота вращения двигателя – выше 500 мин –1 ;
– сигнал датчика давления во впускном коллекторе – 0 г/с.
Низкий уровень входного сигнала цепи положения дроссельной заслонки (P0122)
Если блок PCM обнаруживает напряжение датчика положения дроссельной заслонки в выводе 2 A блока PCM – ниже 0,1 В после включения зажигания, то блок PCM решает, что цепь положения дроссельной заслонки имеет неисправность.
Высокий уровень входного сигнала цепи положения дроссельной заслонки (P0123)
Если блок PCM обнаруживает напряжение датчика положения дроссельной заслонки в выводе 2 А блока PCM – выше 4,9 В после включения зажигания, то блок PCM решает, что цепь положения дроссельной заслонки имеет неисправность.
Нет отклика переднего датчика концентрации кислорода с подогревом при обогащении смеси (P0131)
Блок PCM контролирует входное напряжение переднего датчика концентрации кислорода с подогревом, когда выполняются следующие условия.
– частота вращения двигателя – выше 1500 мин –1 ;
– температура охлаждающей жидкости двигателя – выше 80 °C.
Если входное напряжение датчика ниже 0,45 В в течение 41,2 с, блок PCM решает, что передний датчик концентрации кислорода не переключается.
Нет отклика переднего датчика концентрации кислорода с подогревом при обеднении смеси (P0132)
Блок PCM контролирует входное напряжение переднего датчика концентрации кислорода с подогревом, когда выполняются следующие условия.
– частота вращения двигателя – выше 1500 мин –1 ;
– температура охлаждающей жидкости двигателя – выше 80 °C.
Если входное напряжение датчика выше 0,45 В в течение 41,2 с, блок PCM решает, что передний датчик концентрации кислорода не переключается.
Неисправность цепи переднего датчика концентрации кислорода с подогревом (P0133)
Блок PCM контролирует период цикла инверсии, время переключения «бедная-богатая» и «богатая-бедная». Блок PCM вычисляет средний период цикла инверсии, среднее время переключения «бедная-богатая» и «богатая-бедная», когда выполняются следующие условия:
– режим движения 3;
– расчетная нагрузка 14,8–59,4 % (при 2000 мин –1 .);
– частота вращения двигателя 1410–4000 мин –1 (модель с механической коробкой передач);
– частота вращения двигателя 1190–4000 мин –1 (модели с автоматической коробкой передач);
– скорость транспортного средства – выше 3,76 км/ч;
– температура охлаждающей жидкости двигателя выше 10 °C;
– цикл инверсии сигнала переднего датчика концентрации кислорода с подогревом – более 10 циклов.
Если любая из расчетных величин превышает пороговое значение, блок PCM решает, что цепь имеет неисправность.
Нет сигнала цепи переднего датчика концентрации кислорода с подогревом (P0134)
Блок PCM контролирует входное напряжение переднего датчика концентрации кислорода с подогревом, когда выполняются следующие условия:
– частота вращения двигателя – выше 1500 мин –1 .
– температура охлаждающей жидкости двигателя – выше 80 °C.
Если входное напряжение датчика никогда не превышает 0,55 В в течение 83,2 с, блок PCM решает, что цепь датчика не активизируется.
Высокий уровень входного сигнала цепи заднего датчика концентрации кислорода с подогревом (P0138)
Блок PCM контролирует входное напряжение заднего датчика концентрации кислорода с подогревом. Если входное напряжение заднего датчика концентрации кислорода с подогревом – выше 0,45 В в течение 6,4 с после прекращения подачи топлива, блок PCM решает, что уровень входного сигнала завышен.
Нет сигнала цепи заднего датчика концентрации кислорода с подогревом (P0140)
Блок PCM контролирует выходное напряжение заднего датчика концентрации кислорода с подогревом, когда выполняются следующие условия:
– частота вращения двигателя – выше 1500 мин –1 .
– температура охлаждающей жидкости двигателя – выше 80 °C
Если входное напряжение от датчика не превышает 0,55 В в течение 30,4 с, блок PCM решает, что цепь датчика не активизируется
Прошу помощи спецов! Суть проблемы\вопроса:
имеем Camry V40. На дросселе есть 6 контактов:
1. VTA1
2. VCTA
3. VTA2
4. ETA
5. M+
6. M-
Что я знаю: VTA1 и VTA2 - это "потенциалы", которые отвечают за положение дроссельной заслонки. Не уверен, но напишу: VTA2 имеет тот же потенциал с VTA1 и является его "эталоном".
Так вот, мне нужно узнать за что отвечают оставшиеся 4 контакта и как их протестировать.
VC всегда означало питание
E на схемах всегда означало землю
М - это привод двигателя заслонки
Interceptor, спасибо. разобрался одновременно с тобой.
Итак, что я нарыл:
VCTA - питание для дросселя. Напряжение 4,5-5,5В;
VTA1 - "датчик" положения дроссельной заслонки. Его данными оперирует ЭБУ двигателя;
VTA2 - является проверочным, эталонным, потенциалом для контроля правильной работы VTA1;
E2 (ETA2) - земля;
M+ и M- - привод сервомотора заслонки (открывает\закрывает).
Теперь пришло время раскрыть принцип работы "транскодера" i-Drive: он имеет чёрный ("масса"), оранжевый (+12В), красный и белый (для подключения к VTA1 и VTA2, порядок подключения не важен). Также есть коричневый и синий провода - они не подключаются на тойотах. А вообще, коричневый предназначен для подключения к ДПДЗ, а синий для датчика температуры всасываемого воздуха.
Вывод: коробка управляет только приводом дроссельной заслонки. и более ничем. По сути это доработанный педальный бустер, имеющий какую-то прошивку))) Чуда не произошло.
Завтра протестирую коробку. Будет время - отпишусь о результатах))) Есть кое-какие мысли. Если подтвердятся - будет круто)))
Этта. ДПДЗ - Датчик Положения Дроссельной Заслонки, объясни, плиз в чем принципиальное отличие от TPS?
И кто мешает все-таки зацепиться на датчик температуры?
зацепиться на ДПДЗ и датчик температуры мешает то, что я не знаю какое напряжение выдают коричневый и синий провода)))
интересный вопрос. я поторопился с выводами. Если мы разорвём цепь и подадим свои подменные данные с коробки на VTA1 и VTA2, то получим, что коробка сама управляет дросселем руководствуясь только своей прошивкой. А теперь помоги мне с мыслью: если мы подключаем эти 2 провода с коробки параллельно к VTA1 и VTA2, то что мы получим.
Вот инструкция от коробки на французском, на всякий случай:
Retirez la clef du contact. Attendre 1 minute
Retirez le connecteur qui se trouve sur le papillon des gas. (voir photo encadre ou fleche)
Mettre la clef de contact sur la derniere position, avant de demarrer le moteur.
A l'aide d'un voltmetre, prendre la mesure par paire donc entre 2 bornes, attention generalement vouz avez des connecteur a 6 bornes sur voiture et trouvez les deux bornes ayant la valeur entre 4.95 et 5.0 Volts
Apres votre mesure la clef du contact. Attendre 1 minute et verrouiller la voiture.
Le fil rouge se raccordera sur le fil relier a ;'une des bornes que vous venez de trouver et le fil blanc sur l'autre.
L'ordre de placement n'a pas d'importance.
Il vous suffit de vous ponter sur les fils d'origine en denudant la gaine isolante et en aucun cas les couper. Vous pouvez les souder ou attacher a l'aide d'attaches rapide (3M).
Ensuite vous faites un essai de a 2 kilometers, vous arretez le vehicule et vous retirez la clef du contact, vous fermez les portes a l'aide de la telecommande et vous attendez 1 minute pour que la mise en lecteur de notre programme se fasse par votre calculateur.
Le boitier fonctionne a 50%, vous aurez du couple mais pas encore la puissance. Il faudra faire 3 cycles de demarrages froid/chaud pur que l'ordinateur enregistre toutes les donnees du boitier a 100%.
Pour qu'un cycle se fasse il faut que le le moteur soit chaud, ensuite qu'il soit tout a fait refroidit (une nuit) entre 2 demarrages.
Перед обучением ХХ, должны быть выполнены следующие условия:
напряжение АКБ больше чем 12.9V (при неработающем двигателе)
температура ОЖ должна быть 70-99 град
КПП прогрета
если КПП автомат, поставить на Р
руль в нейтральном(нулевом) положении
автомобиль в положении, близком к горизонтальному
все потребители эл/эн на OFF
Если не получилось, то перед повтором необходимо чтобы автомобиль проехал как минимум 10мин.
Так же рекомендуется (я делал) перед обучением ХХ обучить педаль акселератора и дроссельную заслонку.
ОБУЧЕНИЕ педали акселератора отпущенному положению
— операция, необходимая для контроля выходного сигнала датчика положения педали акселератора.
Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен.
Удостоверьтесь, что педаль акселератора полностью выпущена.
1. Повернуть ключ зажигания в положение"ON" и ждать по крайней мере 2 секунды.
2. Выключить зажигание, ждать по крайней мере 10 секунд.
3. Повернуть ключ зажигания в положение"ON" и ждать по крайней мере 2 секунды.
4. Выключить зажигание, ждать по крайней мере 10 секунд.
ОБУЧЕНИЕ дроссельной заслонки закрытому положению
— операция, необходимая для контроля выходного сигнала датчика положения дроссельной заслонки.
Она должна быть выполнена каждый раз, когда кабель электрического привода дроссельной заслонки или ЕСМ был разъединен.
1.Поверните ключ зажигания в положение "ON".
2.Выключите зажигание, ждите по крайней мере 10 секунд. Удостоверьтесь, что дроссельная заслонка закрывается в течение вышеупомянутых 10 секунд, подтверждается специфическим звуком(стрекот, жужжание). У меня этот звук был вначале.ХЗ!
Теперь сама процедура обучения. Для неё потребуются часы с секундомером, все описанные ниже временные интервалы надо выполнять очень точно! Для первого раза лучше вдвоем.
Итак:
1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.
2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.
3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.
4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(
10сек) и не загорится постоянно(
20 сек)
5)через 3 сек после постоянного загорания лампы отпустить педаль газа.
6) завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые(700-+50).
Чтобы обнулить память ЕСМ там нужно немножко изменить процедуру:
4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(
10сек)-режим диагностики.
В этот момент как раз эти коды показываются.
Ты:
5) нажимаешь газ до упора и держишь более 10 сек.
6) отпускаешь педаль.Должно высветиться 0000(четыре нуля).

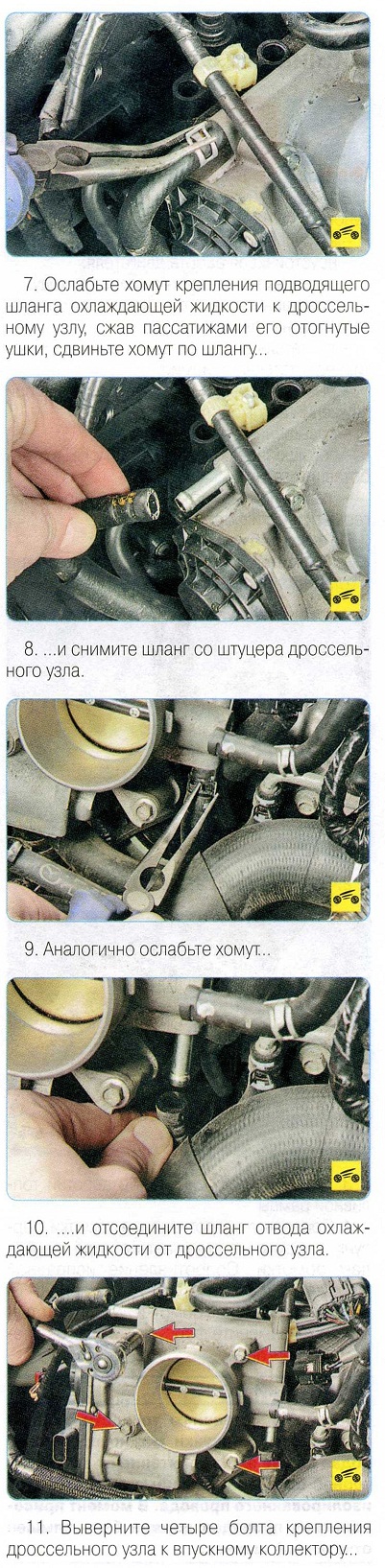

Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА ДРОССЕЛЬНОГО УЗЛА
Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а при не полностью открывающейся заслонке двигатель не развивает полной мощности и недостаточно приемист, при движении автомобиля наблюдаются рывки и провалы в его работе. Загрязнение дроссельной заслонки отложениями из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу.
Привод дроссельной заслонки электрический, управляет им электронный блок системы управления двигателем. Для ремонта электропривода требуются специальная оснастка и квалифицированный персонал. При возникновении указанных неисправностей сначала попробуйте промыть дроссельную заслонку (например, растворителем или специальным очистителем карбюратора в аэрозольной упаковке). Если это не приведет к положительному результату, замените дроссельный узел.
Вам потребуются: торцовая головка «на 8», отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости», с. 111)
При определенном навыке охлаждающую жидкость можно и не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите подводящий и отводящий шланги дроссельной заслонки сразу после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.
6. . отсоедините воздухоподводящий рукав от патрубка дроссельного узла и отведите рукав в сторону.
15. Удалите из полости впускного коллектора масло и прочие загрязнения.
16. Установите дроссельный узел в порядке, обратном снятию.
17. При необходимости долейте охлаждающую жидкость (см. «Проверка уровня и доливка охлаждающей жидкости», с. 63).
Видео по теме "Мазда 6 (2008+). СНЯТИЕ И УСТАНОВКА ДРОССЕЛЬНОГО УЗЛА"
Чистка дроссельной заслонки Mazda 6 GG 2006 г.в. Mazda 6 - чистка дроссельной заслоки Обязательно ли снимать клему с аккумулятора при чистке дроссельной заслонки. ЭкспериментПривет! Чаще встречается на двигателях 1.6, выход из строя датчика положения дроссельной заслонки. Для начала что эта конструкция из себя представляет и где устанавливается.
— Дроссельная заслонка представляет конструктивный элемент впускной системы бензиновых двигателей внутреннего сгорания с впрыском топлива и предназначена для регулирования количества воздуха, поступающего в двигатель для образования топливно-воздушной смеси. Дроссельная заслонка устанавливается между воздушным фильтром и впускным коллектором.
— Дроссельная заслонка является воздушным клапаном. При открытой заслонке давление во впускной системе соответствует атмосферному давлению, при закрытии — уменьшается до состояния вакуума. Это свойство дроссельной заслонки применяется в работе вакуумного усилителя тормозов, для продувки адсорбера системы улавливания паров бензина.
— Дроссельная заслонка может быть с механическим или электрическим приводом управляемым электроникой.
1 - Дроссельная заслонка с механическим приводом применяется на большинстве бюджетных автомобилей. Привод связывается педалью газа и дроссельной заслонкой с помощью металлического троса. Элементы дроссельной заслонки объединены в отдельный блок, который включает корпус, дроссельную заслонку на валу, датчик положения дроссельной заслонки, регулятор холостого хода. Корпус дроссельной заслонки входит в систему охлаждения двигателя. В нем выполнены патрубки, обеспечивающие работу системы вентиляции картера и системы улавливания паров бензина. Регулятор холостого хода поддерживает заданную частоту вращения коленчатого вала при закрытой дроссельной заслонке во время пуска, прогрева и при изменении нагрузки во время включения дополнительного оборудования. Механический привод состоит из шагового электродвигателя и соединенного с ним клапана, которые изменяют количество воздуха, поступающего во впускную систему в обход дроссельной заслонки.
2 - Дроссельная заслонка с электрическим приводом дает возможность достигнуть оптимальной величины крутящего момента во всех режимах работы двигателя. При этом снижает расход топлива и количество выбросов в атмосферу. Отличительными чертами дроссельной заслонки с электрическим приводом являются отсутствие механической связи педали газа и дроссельной заслонки, а так же возможность регулирования холостого хода путем перемещения дроссельной заслонки. Между педалью газа и дроссельной заслонкой нет жесткой связи, применяется электронная система управления дроссельной заслонкой. Электроника в управлении заслонкой позволяет влиять на величину крутящего момента двигателя, даже при отсутствии воздействия на педаль газа. В системе присутствуют входные датчики, блок управления двигателем и исполнительное устройство.
Датчик дроссельной заслонки (ДДЗ), установлен в корпусе дроссельной заслонки и связан с ее осью. Проводка ДДЗ включает в себя провод питания, напряжением 5 В, сигнальный и массовый провода. Электронный блок управления (ЭБУ) определяет актуальное положение заслонки по напряжению сигнала ДДЗ . При закрытой дроссельной заслонке напряжение сигнала будет составлять примерно 0,5 В. Открывая заслонку, напряжение сигнала возрастает и при полностью открытой заслонке составляет около 5 В. ЭБУ рассчитывает необходимое количество подаваемого топлива в зависимости от угла открытия дроссельной заслонки.
Разрыв или ослабление контактов проводов как правило приводит к неравномерной подаче топлива в двигателе и как следствие происходит потеря мощности, появляются рывки автомобиля во время движения и провалы во время разгона, так же нестабильная работа двигателя на холостых оборотах. Неисправность ДДЗ или проводки ЭБУ обозначается кодом 21.
Так же рекомендуется промывать узел от отложений, образующихся за время эксплуатации.
Управлять автомобилем с подобной неисправностью не рекомендуется. Может произойти перегрев двигателя и детонация. ЭБУ будет принимать от датчиков неверную информацию - при повышенных нагрузках на систему будет думать, что машина едет в нормальном режиме, используя экономичную смесь.
Скидываю схему блока управления двигателем, механизм управления дроссельной заслонкой, главное реле электропривода.
G186 - привод дроссельной заслонки для электронной системы управления подачей топлива.
G187 - датчик угла 1 для привода дроссельной заслонки у электронной системы управления подачей топлива.
G188 - датчик угла 2 для привода дроссельной заслонки у электронной системы управления подачей топлива.
J338 - мexaнизм упрaвлeния дрocceльнoй зacлoнкoй.
J437 - главное реле электропривода.
J519 - цeнтрaльный блoк упрaвлeния элeктричecкoй бoртoвoй ceтью.
J623 - блок управления двигателем.
T6t - штекерный соединитель, 6-контактный, на мexaнизме упрaвлeния дрocceльнoй зacлoнкoй.
T28c - штекерный соединитель, 28-контактный, на блоке управления двигателем.
T52a - штекерный соединитель, 52-контактный, на блоке управления двигателем.
B317 - соединение с положительным полюсом 3 (30a) в главном жгуте проводов.
