Перестали работать дворники форд фокус 2 рестайлинг моторчик работает
Каждый автомобиль, в том числе Форд Фокус 2, имеет определенные детали, без которых эксплуатация запрещается. Одним из таких элементов является очиститель ветрового стекла или просто дворник. Это не удивительно, ведь он позволяет вовремя убрать с лобового стекла снег, капли воды или грязь. Что делать, если не работают дворники на Форд Фокус 2? Каким образом можно устранить эту неисправность? Давайте выясним.
В первую очередь отметим, что дворники рассчитаны на длительную эксплуатацию. Это значит, что если механизм выходит из строя, то либо его нужно заменить, либо имела место неправильная эксплуатация. Более того, чаще всего дворники ломаются зимой, когда они подвергаются усиленной нагрузке.
Помните, что эксплуатировать Форд Фокус 2 с неисправными дворниками не просто запрещено по ПДД, но и опасно. Если они не справляются со своей функцией и не очищают лобовое стекло, то это приводит к ухудшению видимости, что в экстренной ситуации может привести к ДТП.
Нередко поломка случается из-за действий самого водителя. К примеру, запускается двигатель зимой, и сразу же включаются дворники. Они немного двинулись, после чего останавливаются и больше не работают. В таком случае, выйти из строя может как какой-то предохранитель, так и электродвигатель. Причина поломки банальная – стеклоочистители примерзли к стеклу, а мотор не справился с нагрузкой.
Дворники на Фокусе могут работать в различных режимах:
- прерывисто;
- на различных скоростях;
- с омывателем.
Учитывая вышесказанное, нужно отметить, что могут возникать самые разные поломки. К примеру, стеклоочиститель может не срабатывать в одном из режимов, не возвращаться в исходное положение или не включаться вообще. Для начала нужно выяснить причину поломки, после чего устранить ее и продолжать безопасную эксплуатацию автомобиля.
Основные неисправности
Итак, как мы уже сумели выяснить, проблемы с дворником на втором Фокусе могут возникать из-за износа отдельных деталей или неправильной эксплуатации. В большинстве случаев водители сталкиваются со скрипом или слабой тягой очистителя. В самых запущенных ситуациях дворники могут не работать вовсе. С такой проблемой ездить нельзя, а устранить ее нужно как можно быстрее.
Если со скрипом или шумом смириться можно, то отказ в работе требует немедленного разбирательства. Для начала нужно выяснить, дворники не работают постоянно или в одном из режимов.
Итак, включаем и слушаем, работает ли электрический моторчик. Если он издает шум, а дворник не двигается, то проблема может быть в трапеции или редукторе. Когда зубья на шестерни сильно стираются, то момент с мотора больше не передается, а поэтому очиститель не двигается.
Проблема может быть также в трапеции. Как правило, если неисправность кроится в этой детали, то она связана с ослаблением гайки, которая крепит трапецию к редуктору. Устранить эту неисправность можно самому. Для этого нужно правильно поставить кривошип, после чего закрутить гайку крепления. Это крайне важно, ведь если кривошип установлен неправильно, дворники будут плохо чистить лобовое стекло из-за плохого прижатия.
Неисправность может быть и в другой детали. Итак, включаем стеклоочистители, но электрический двигатель не издает никакого шума. Как правило, сначала проверяется предохранитель, который можно найти в специальном блоке. Для того чтобы найти конкретный предохранитель, в интернете можно посмотреть схему. Проще всего поменять его, поскольку предохранитель стоит копейки. Если проблема осталась, то неисправным может быть электродвигатель или переключатель дворника на руле. Бывают и другие неисправности, когда стеклоочистители не работают только в прерывистом режиме. Скорее всего, реле дворника вышло из строя. После замены все работает нормально.
Форд Фокус 2, как и любой другой автомобиль, оснащен особыми деталями, которые обеспечивают его безопасную эксплуатацию в дороге. Если одна из этих систем не будет функционировать, водителю грозит запрет на использование машины или штраф. Вы, наверняка, знаете, что такими последствиями автомобилисту грозят, например, проблемы с фарами. Но не только.
Стратегически важной оказывается и исправность очистителя лобового стекла, простыми словами – дворников. Что делать, если на Форд Фокус 2 они не работают, мы расскажем в нашем аналитическом материале прямо сейчас, устраивайтесь поудобнее.
Дворники рассчитаны на то, чтобы работать годами. Поэтому, если они выходят из строя, ремонт с большой долей вероятности будет включать в себя замену определенного комплектующего. Неправильная эксплуатация тоже может привести к неисправности. Но иногда проблема возникает в связи с большой нагрузкой.
Например, вы много ездите зимой, а зимы в регионе суровые – выпадает много снега, фиксируются низкие температурные значения.
А что будет если зимой запустить двигатель (при этом дворники немного дернутся) и после этого не использовать систему очистки стекла? Может выйти из строя предохранитель или сам электродвигатель. А причина окажется банальной – стеклоочистители просто примерзли к стеклу в процессе езды, а мотор с этим не справился.
Внимание! Дворники на Форде заслужили репутацию достаточно надежных устройств, они отлично работают и очищают лобовое стекло даже в сильный дождь или метель. Ездить без рабочих дворников запрещается Правилами дорожного движения.
Почему ломаются дворники?
Передний и задний очиститель, что мы уже выяснили, может сломаться из-за неправильной эксплуатации.
Но иногда первые симптомы проблемы проявляются не тем, что дворники вообще перестают работать, а, например, слабой тягой или скрипом во время работы.
Первым делом проверяем электромоторчик, если все в порядке, но дворники не двигаются – скорее всего, импульс не передается. Проверьте редуктор и трапецию.
Если моторчик не издает никакого шума, у нас может быть два варианта – он сломался и требует замены или неприятности нам создал предохранитель. Поскольку замена предохранителя обойдется дешевле, чем покупка мотора, сначала анализируем именно его работу. Помните, что предохранитель находится в специализированном блоке. Стоит он копейки, так что смело меняйте, если нашли проблему.
Менее распространенные причины
Бывает так, что дворники не работают в каком-то одном режиме, а если их переключить – то и проблема исчезает.
Очевидно, что двигатель в норме, просто он не хочет функционировать в определенных обстоятельствах. Советуем обратить внимание на состояние реле. А еще свою лепту иногда вносит переключать дворника на руле. Так что если всю систему вы уже проверили и она исправна, советуем посмотреть, как себя чувствует переключатель на руле.
У водителей легковых автомобилей Форд Фокус 2 (Ford Focus 2), есть претензии даже к работающим стеклоочистителям (дворникам) лобового стекла. В основном они сводятся к тому, что при движении бескаркасных щёток по стеклу возникает сильный скрип, который может даже напугать водителя, впервые севшего за руль этого автомобиля, не говоря о том, что этот скрип нервирует всех сидящих в салоне.
Кроме скрипа, бывают случаи и отказа щёток двигаться по лобовому стеклу, либо на всех режимах работы, либо на каком-то отдельном режиме работы. Если при включении дворников, водитель услышит шум заработавшего электродвигателя, значит, причиной отказа могла стать неисправность трапеции или редуктора, в котором срезало зубья шестерни, в результате чего прекратилась передача крутящего момента на приводную ось кривошипа.
Одной из самых распространённых неисправностей, связанных с трапецией, бывает ослабление или полное откручивание гайки, при помощи которой, кривошип трапеции крепится на оси редуктора. При устранении этой неисправности, прежде чем затянуть гайку на оси, необходимо правильно установить кривошип. Если этого не сделать, то ход щёток по лобовому стеклу не будет полным.
Когда при включении дворников не слышно шума работающего электродвигателя, поиск неисправности начинают с проверки состояния предохранителя F129 (20А, цвет жёлтый), находящегося в монтажном блоке, расположенным в передней панели под бардачком. Место установки предохранителя F129 в монтажном блоке нужно посмотреть на схеме, имеющейся в руководстве по эксплуатации автомобиля Форд Фокус 2. Если предохранитель F129 цел, тогда неисправными могут быть либо под рулевой переключатель, либо сам электродвигатель.
Иногда, дворники отказываются работать в прерывистом режиме. Наиболее вероятной причиной этой неисправности может стать выход из строя реле стеклоочистителя, которое необходимо заменить. А для того чтобы это сделать, придётся заглянуть внутрь салонного монтажного блока, где это реле располагается, что не совсем удобно с точки зрения доступа к нему. Вторая неисправность, связанная с прерывистым режимом, заключается в том, что щётки перестают работать с паузой. В этом случае придётся проверить состояние лепестков концевого выключателя, находящегося внутри редуктора. Они могут либо подгореть, либо плохо прижиматься к шестерне.
Скажите, у кого-нибудь щелкает реле (или что-то в этом роде) где-то "под бардачком" при включении-выключении дворников, ближнего света фар и проч. электрики?
У меня эта напасть то ли появилась недавно, то я лишь недавно стал обращать на нее внимание. Напрягает, поскольку в первом режиме работы дворников (эпизодическое включение-выключение) щелкание "из области ног переднего пассажира" доносится регулярное. При постоянном движении дворников (второй, третий режимы) электрика не переключается, и посторонних звуков нет.
Также что-то слегка щелкает при нажатии на педаль тормоза, когда рукоятка АКПП находится в положении "P". Опять же - это нормально, или нужно теребить дилера?
| дворники, щетки стеклоочистителя, трапеция, реле, стеклоочиститель, стеклоомыватель, трапеция дворников, поводок |
Даже полностью заклинившая трапеция не вызывает моментальное выбивание предохранителя.
Чудес не бывает, ищите коротыш.
У меня тоже после сборки (разбирал моторчик) постоянно выбивало предохранитель, оказалось что при прокрутке мотора, в какой то момент, ротор задевал за минусовой провод, что моментально вызывало КЗ и выгорание преда.
Ищите, я уверен что дело в не качественной сборке моторчика
В таком случае ищите коротыш, а может моторчик погорел ( но мало вероятно). Нужен тестер и мало-мальское понимание электротехники. Нужно проверить пробой изоляции мотора на корпус, ну и коротыш в проводке
| цитата: |
| я просто подключаю его,но дворники не включаю,а предохранитель сразу сгорает |
Вам и не надо включать дворники, при подключении моторчика он начинает отрабатывать последний незаконченный цикл. У меня так и было, подключаю моторчик, включаю зажигание и пред тут же горит. Если есть помощник, то попросите его включить зажигание, а сами следите за дворниками, 100 процентов заметите что трапеция дернулась.
1 Проверьте, может все же в проводке сидит коротыш? Вставьте пред (мотор не подключаем), ждем, вытаскмваем пред и смотрим - сгорел/не сгорел
2 По поводу фото, где выделено там и должно контачить, у меня коротило не там. Смотрите на место где щетки контачат с якорем (или как он там называется?), в этом месте видны следы (на фото чуть выше и правее вышего пальца. Во второй половине моторчика (крышке), по моему 2 щетки, на длинных проводах (ниже обведенного места), при вращении один из проводов задевал за якорь (точнее якорь задевал за провод).
3 Трапецию и моторчик я выставлял так (моторчик не повешен на трапецию):
- трапецию крутим руками, после пары/тройки циклов будет видно крайнее положение, в нем и оставляем.
- подключаем моторчик (соответственно глюки с электричеством должны быть исправлены), он жужжит, крутится, затыкается. Для верности, включаем / выключаем дворники и ждем успокоения моторчика
- вот в это самом положении и соединяем трапецию с моторчиком.
- проверяем
У меня все получилось с первого раза
24 янв аря 2013 5 фев раля 2013У меня ровно такая же проблема - при включении прерывистого режима дворников 1 взмах - и тишина. При увеличении скорости - тоже 1 взмах и тишина.
Правда, щелчков не слышал (а, может, просто не прислушивался).
Подскажите, в чем может быть дело?
Грешу на последствия включения и отключения опций с ELM - адаптером (включали автозапирание дверей на ходу и отключали обогрев лба и заднего стекла при температуре воздуха ниже +4).
Сегодня попал в сильный снегопад, очень удручающе было вручную каждый раз тыкать дворники.
1.Нужно снять дворники ключом или разводным,сидят плотно
2.Снять отверткой или плоскогубцами защелки,соединяющие верхнюю и нижнюю Жабо
3.Снять верхнее Жабо.Так как у меня уплотнитель к стеклу не был прекреплен(причина разборки),Жабо просто поднять и отложить в сторону.
4.Снять нижнюю Жабо,открутив два самореза под звездочу по бокам
Все проблема по моему заключается в не достаточной жесткости нижней Жабо.Возможно от времени и перепада температур пластик стал не таким крепким,и уже не обеспечивает должного крепления с верхней жабо(угол поднятия)И Крепление к стеклу постоянно стремиться сползти в низ
К слову всю эту жесткость обеспечивают 3 жестяных крепления-пружинка!
Крепятся они в квадраты прорезанные в железе
Затем весь пластик нужно промыть от загрязнений,клипсы и крепежи-пружинки подогнуть что бы плотнее сидели
Потом собрать все в обратном порядке

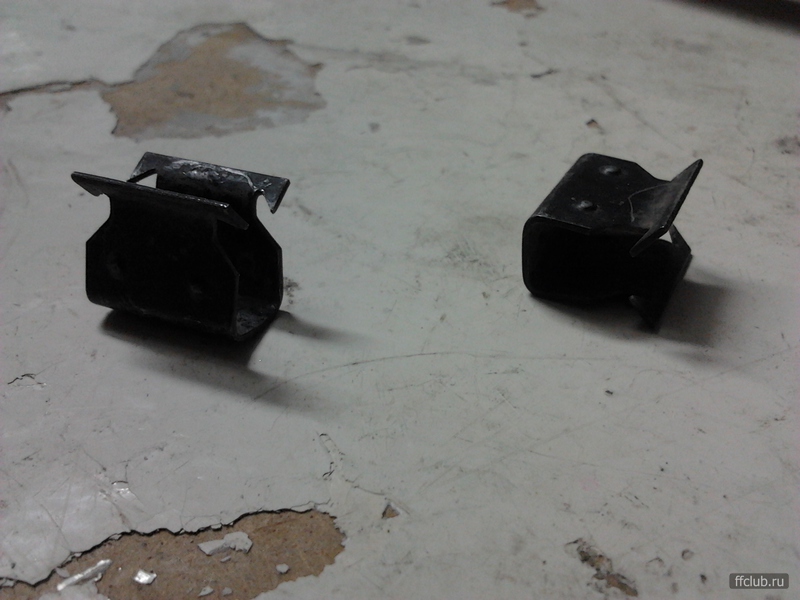

Вот он Горе-Крепеж!
Возникла такая проблема.
Когда неделю назад в Москве была оттепель, на скорости заехал в лужу и волна воды поднялась достаточно высоко. Через 30 минут приехал домой, поставил машину, зажигание выключил. Буквально тут же начались непроизвольно зажигаться габариты и поворотники, стали сами по себе включаться дворники (дерганьем таким прерывистым), в салоне стал то зажигаться то тухнуть свет. Попробовал включить зажигание – глюки прекратились. Выключаю зажигание – снова начинается.
Машина стояла так несколько дней – думал просохнет. Просохла. Все работает, глюков нет.
Но!
Перестали работать дворники! Реле щелкает, а дворники ни с места.
В чем может быть дело?
P.S. Подозреваю что описанное тут реле залипло.…
Помогите, пожалуйста, с советом.
Машина FF2 седан, 2006 г.в.
Тут расскажу как я их решил.
Началось все с того, что попал в лужу. После чего дворники стали нервно дергаться в предсмертных конвульсиях, а потом и подавно умерли. Реакции ноль в любом режиме.
Вначале нужно было проблему диагностировать: понять, в чем дело.
Первоначально проверил работоспособность GEMа вот таким способом.
Проверка показала, что на вход ГЕМа все управляющие сигналы поступают. Уже хорошо. Но вот на выходе не было сигнала, который активизирует дворники. На этом этапе еще не было понятно, ГЕМ это в какой то своей части неисправен, или сгорел мотор дворников. Связано это с тем, что при диагностике входных сигналов ГЕМа моргают поворотники в знак того, что тестируемая цепь исправна. А при тестировании выходных сигналов включается тестируемый потребитель тока. То есть если тестируешь ближний свет – он зажигается, тестируешь дворники – они должны махнуть. В моем случае взмахов не было. И это само по себе проблему не локализовывало. Надо было копать дальше.
Снял дворники, разобрал влагозащитные юбки, снял трапецию с мотором. Подключил к мотору 12В от аккумулятора. Мотор крутит. На моторе 4 контакта: 1 – быстрый ход, 2 – медленный ход, 3 – режим паркинг (не очень понял как он работает), 4 – земля (информация согласно схеме ниже. По-моему они и на проводе точно также маркированы. Точно не помню). Соответственно подключая 12 В попеременно к двум входам мотора, убедился, что он работает в обоих режимах. Уже хорошо.
Дальше полез в ГЕМ. Снимать его несложно. Тут где то было написано как это делается. Две заклепки на обшивке, два ручных винта на самом ГЕМЕ. Выдвигаете его как бы с салазок, и он свисает
В нем есть режим измерения сопротивления (на картинке обозначен буквой ОМЕГА, предел измерения - 200). Включаете этот режим, и один щуп мультиметра присоединяете к одному контакту прозваниваемой цепи, другой – к другому контакту. Если цепь исправна и ток между этими точками проходит, то на экране увидите сопротивление этой цепи. В моих многочисленных измерениях это было около 0,03 Ом. Если прибор показывает 1 (единицу) в старшем разряде, значит ток по цепи не идет, прямого соединения между точками нет. Это значит обрыв.
ГЕМ снял, разобрал. Теперь нужно было понять, куда смотреть в нем? Какие цепи прозванивать?
Стал изучать выложенные тут на форуме электрические схемы. Проблемой было найти ту страницу в большом PDF-ном файле, где приведена схема работы дворников. Помог яндекс переводчик. Дворники на вражеском языке звучат что-то типа Wiping. Нашел нужную мне страницу. Долго изучал.
Вот результат изучения
Там все написано. Вкратце: питание от предохранителя поступает на реле тихого хода, с него - на реле быстрого хода. Логика там довольно простая. Когда молчит реле быстрого хода, питание с переключенного реле тихого хода поступает через неактивное реле быстрого хода на вход №2 мотора (тихий ход). Если и реле быстрого хода переключилось, то питание с реле быстрого хода поступает на вход мотора №1 (быстрый ход). Там еще есть отдельное управление прерывистым режимом (справа на схеме), но оно работает по той же питающей схеме.
За дворники отвечает предохранитель № 50 на 20 А. Выходы с ГЕМа, которые идут на мотор, это контакты № 40 (земля), №41 (тихий ход), №23 (быстрый ход) и №12 (режим паркинг) разъема С96.
Стал от предохранителя и от контактов 41 и 23 Разъема С96 прозванивать схему. Реле обнаружилось в коробочке с надписью TYCO
Сверху положил крышку отрезанную, и замотал изолентой.
Но сделал ошибку – при первом включении провод отгорел, т.к. оказался слишком тонкий. Потом поставил потолще. Все норм. Здесь есть одна тонкость. Когда припаиваешь провод, нужно припаяться его так к контакту реле, чтобы он с одной стороны не докасался до катушки реле, а с другой – до корпуса реле. У меня при второй попытке собирания схемы провод касался до корпуса реле, что вызывало постоянную работу дворников в режиме тихого хода. Это означает, что корпус напрямую соединен с контактом №41 разъема С96. Отсюда и такой эффект. Изолировал контакты при помощи пластиковых проставок (итоговое фото не сделал, к сожалению, но суть та же самая как на фото выше, только провод толще).
Собрал схему, поставил на место. Все работает!
Еще была одна погрешность при ремонте. Окислилась и ослабла одна из ног (штырь) разъема № С102.
Как следствие при многократных сборках-разборках он благополучно отвалился. Пришлось припаивать. Саму ногу потерял, пришлось делать ее из расплющенного медного провода.
Чистое лобовое стекло имеет важное значение для безопасности вождения. Если не будет четкого обзора дороги, то сложнее избежать препятствий на дороге или дефектов дорожного покрытия. Чтобы лобовое стекло всегда оставалось чистым, механизм стеклоочистителя должен исправно функционировать.
Частые причины, по которым не работают дворники:
Изношенные щетки
Состояние щеток напрямую влияет на чистоту лобового стекла. Если резинки на щетках изношены, то стеклоочиститель не будет плотно прилегать к ветровому стеклу для удаления влаги или мусора. Небольшие зазоры в результате износа резинок на щетках, не позволят улавливать грязь. Следует менять старые щетки для обеспечения лучшего обзора.
Лед или снег на дворниках
Если на лобовом стекле мало снега, то щетки легко могут убрать его. Но тяжелый и мокрый снег или лед, лучше очищать специальной щеткой, прежде чем включить дворники. Мокрый снег может быть слишком тяжелым для дворников, поэтому рычаги проскочат либо потрескаются на шарнирах, а двигатель очистителя выйдет из строя. Перед использованием дворников, удаляйте тяжелый снег с лобового стекла.
Поломка электродвигателя стеклоочистителя
Электродвигатель - это электрический компонент, который способен неожиданно выйти из строя и потребовать замены. В таком случае дворники вообще не будут работать.
Перегорел предохранитель
При перегрузке электродвигателя очистителя лобового стекла, перегорает соответствующий предохранитель. Предохранитель сконструирован как слабое звено в цепи. Если двигатель стеклоочистителя будет перегружен, сначала перегорит предохранитель, а не более дорогой двигатель. Если предохранитель электродвигателя перегорел, проверьте что вызывает перегрузку. Устраните причину перегорания и замените предохранитель. Если он по-прежнему не работает, обратитесь в автосервис.
Ослаблены поворотные гайки стеклоочистителя
Рычаги соединены с трапецией стеклоочистителя гайкой на шарнире. Шарниры обычно имеют шлицевую часть с выступающей шпилькой. Рычаги также имеют шлицевую часть и имеют отверстие в основании. Гайка затягивается на ось шарнира, чтобы плотно прижимать рычаг к шарниру. Когда гайка немного ослаблена, то электродвигатель стеклоочистителя поворачивает шарнир, но рычаг не перемещается. Можно заметить, как он слегка двигается при изменении направления, но не протирает лобовое стекло. Также может работать только один дворник, а другой остается внизу. Если у вас возникла эта проблема, убедитесь, что гайки шарнира затянуты.
Неисправность трапеции стеклоочистителя
Трапеция стеклоочистителя передает дворникам движение от мотор-редуктора. Наиболее частыми признаками неисправности трапеции стеклоочистителя являются: несинхронная или медленная работа дворников, прерывистые движения щеток и их самопроизвольная остановка во время очистки стекла. Чтобы выяснить точную причину неисправности, следует провести диагностику механизма стеклоочистителя.
