Установка круиз контроля на форд фокус 3 рестайлинг
3 года
1) Чтобы иметь функцию круиз-контроля, достаточно врезать в руль и подключить кнопки, а также активировать функцию круиза и ограничения скорости при помощи дилерского или стороннего оборудования.
2) Вместо установки кнопок можно приобрести руль с уже установленными кнопками
3) Функцию круиз-контроля можно установить и активировать на любой комплектациии
4) Никакие дополнительные модули не нужны
4 сент ября 2011
Я буду, он мне толлком не нужен,(ддс нужен) но поставлю, один добрый человек обещал. Я конечно врать не буду, (пока не вникал) но какой блок , странно
kotiara 2.0
Человек обещал и руль и блок?
проверить бы, может как на фф2, руля с кнопками хватит и прошивки?
Руль у меня будет родной, а кнопки подкупить не проблема. Про блок врать не буду, если он будет нужен, то и его найдёмс.
ykpon
сочувствую. А возможно ли его будет наколхозить руками в этой комплектации? Вот в безкнопочном абмике (если руль не предусмаривает свободных дорожек) имхо, без замены последнего, вряд ли. Хотя, пока сомнительно, что кто-то в этом разбирался (фф-3). Читал соседний форум (С-Max), они умудрялись и довольно неплохо. Время покажет. Я заказываю ТС без круиза.
Зачем тему минусить? Брал машину из квоты, круиза небыло, он. Желателен. Не я один такой. Хочу добавить. Как незнаю. Можно на ибее купить руль с кнопками. Кто может прошить, п будет ли он работать?
Corb
дык вот в этой теме народ как раз и хочет понять, можно ли будет наколхозить. руль, кстати, был предложен в первом посте.
вот если бы с завода можно было поставить на все комплектации, то и тут бы, я думаю, вопросов таких не возникало
Установка кнопок круиза прошла удачно! )
С помощью строительного ножа, фена и метчика из трендовского руля выли выплавлены все крепления и вырезаны направляющие для кнопок. Заменена подушка. Всего за какой то час. Информация о том что на любой руль можно поставить кнопки подтвердилась, крепления просто залиты резиной
Остался вопрос с прошивкой, но об этом чуть позже.
Может кому поможет, какая должна получиться прорезь и какие крепы искать под резиной
17 окт ября 2011
20 окт ября 2012
И так друзья мои для тех кто решил установить себе круиз-контроль предлагаю ознакомиться с моим небольшим отчетом
Для работы нам понадобится самое главное-желание это сделать-блок кнопок острый нож. сверло.метчик.IDS с последней версией 75
режем отверстие для установки блока кнопок(резал на глаз с запасом) в дальнейшем для желающих представлю шаблон
далее сверлим и нарезаем резьбу для крепления блока кнопок сверху
и снизу (спасибо разработчикам форд что заранее или про запас оставили нам шанс установить крепления)
устанавливаем блок кнопок в полученное отверстие еще раз обращаю ваше внимание-режем с запасом(если будут какие ляпсусы с нарезкой (неровности запилы итд)блок кнопок закроет эти косяки при установке и закрепляем винтами. Соответственно провод укладываем в предназначенные для него технологич.каналы
проверяем электрическую схему и далее начинаем программировать
подключаем IDS заходим в раздел- Программируемые параметры выгружаем калибровочные файлы- делаем изменение в графе"круз-контроль"-СТАВИМ ГАЛОЧКУ С КРУИЗ-КОНТРОЛЕМ и загружаем снова
И все друзья мои круиз-контроль подключен Если у кого есть какие вопросы готов ответить и помочь КАЖДОМУ и словом и делом Желаю всем удачи в установке.
3 года
1) Чтобы иметь функцию круиз-контроля, достаточно врезать в руль и подключить кнопки, а также активировать функцию круиза и ограничения скорости при помощи дилерского или стороннего оборудования.
2) Вместо установки кнопок можно приобрести руль с уже установленными кнопками
3) Функцию круиз-контроля можно установить и активировать на любой комплектациии
4) Никакие дополнительные модули не нужны
12 июля 2017
да .это точно собрать схему и все в одно место в шапку поместить
Мужики есть кто круиз активировал на фокусах 3 рестайлингах 2017 года. Мне мозг уже все электрички и чиперы сломали. Ни кто не может. Говорят там блоки стоят не "моторолавские" .
Вобщем опять совета. Куда дальше идти! Круиз на рестайле 3 вроде встал. Но выдаёт ошибку с проводкой в руле. Всю проводку перепроверили. Руль раз 5 снимали. Проблема не решилась круиз не появился. Подсветка горит. Куда дальше капать ? Всё-таки может дело в годе машины и мозгах.?
21 июля 2017
Подскажите, у меня титаниум, приборка РП33, руль без подрулевых переключателей (с правой стороны джойстик, у которого центральная кнопка с говорящей головой)
в таком руле есть вся нужная проводка или что-то еще кроме кнопок докупать необходимо?
25 июля 2017
Ребят подскажите пожалуйста,хочу установить круиз,почитал тему но запутался совсем.
Имеется ФФ3 sync,руль получается, справа кнопка голосового управления ,слева кнопка ок
Заказан новый руль Ford 1 867 852 Focus 2011-;Рул.кол.с кож.отд. с 4 спицами;Управление скоростью и ASLD;Без соед. интерфейса Blue Tooth;Без модуля мультимед.шлюза Ebony;
1.В каком виде придет руль,с кнопками круиза или нет?
2.Проводки мне нужно докупать ?
Наконец-то на FF3 rest. Активировал круиз. А вся беда была в том почему он не вставал. Галки по 23 и 224 совершенно не те ставили. Нужные 23 -02 , 224- 01 это если у вас без лимита. А все усирались другое ставили.
| цитата: |
| Нужные 23 -02 , 224- 01 это если у вас без лимита. А все усирались другое ставили. |
дык это изначально было озвучено
Ребята, есть ли тут кто-то из Минска, кто может помочь с установкой круиза? Кнопки есть, провод есть, с распиновкой разобрался, могу поставить, но надо активировать! Машина не совсем фокус - транзит кастом 14 года. Но думаю вам не помеха
ilnur.r

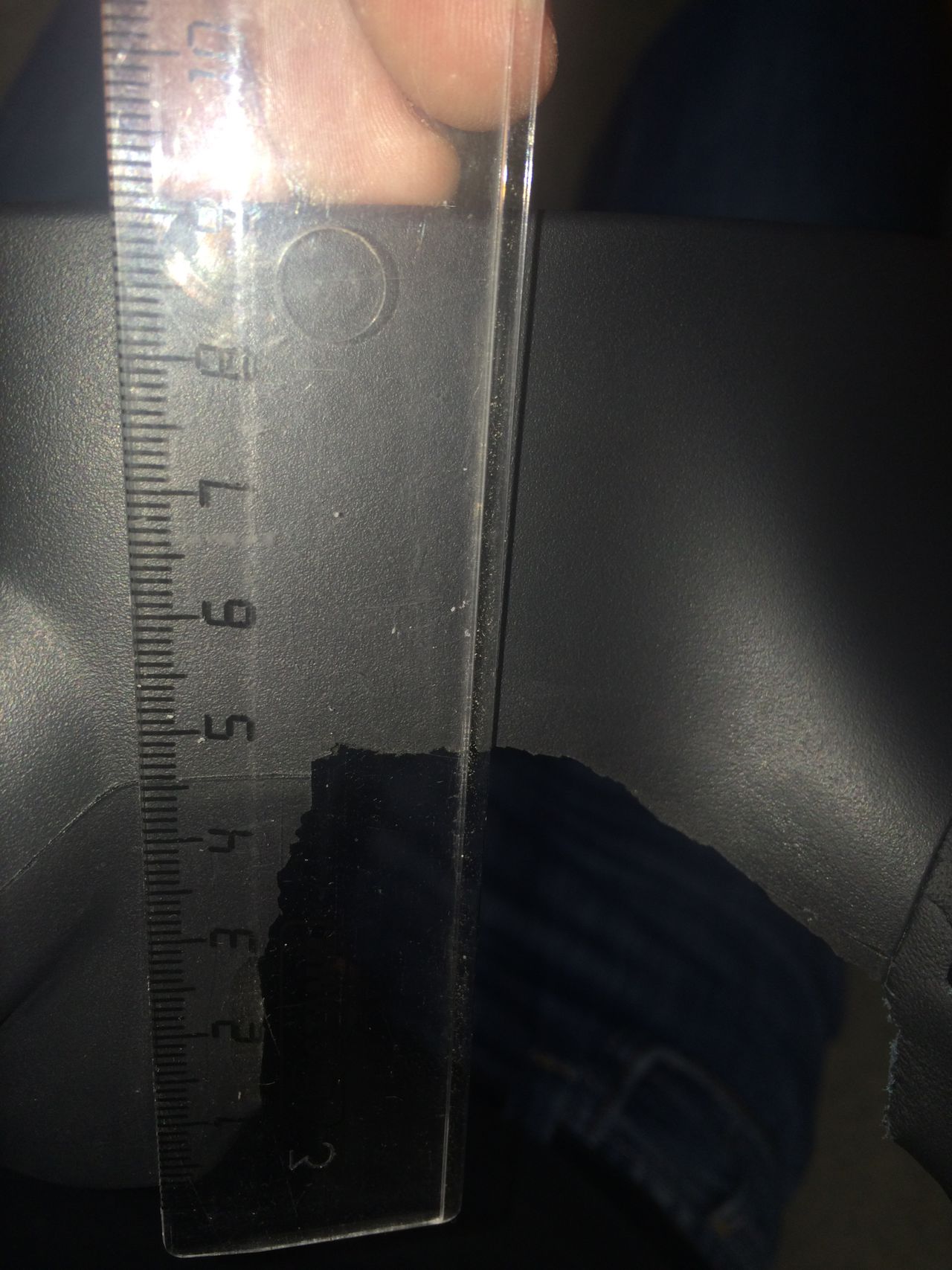

41 см-ровно .Измерения проводил на проводке инженерный номер 1801774 используется для установки круиза с джойстиками на руле ОК-ОК
23 авг уста 2017
Clicking on CC buttons do nothing on the display. my suspetcs are that harness or cc buttons have something wrong.
Dunno what's the problem.. any suggetion?
AuRoN89
без правильной настройки PCM круиз не будет работать.
Надо включать в конфиге блока. И блок должен поддерживать круиз, иначе ничего не получится.
With my PETROL ST that was enough. but for some reason with the DIESEL ST of my friend this is not enough.
Thanks for your support.
AuRoN89
PCM - блок управления двигателем.
Если блок PCM изначально не сконфигурирован под круиз, изменения в BCM ничего не дадут.
23 авг уста 2017
Song
Ahh, now i understand. this mean that my FOCUS was already 'compatible' for a CC retrofit while the FOCUS of my friend wasn't. because i never touched the PCM on both cars.
Do you know what i have to change in the PCM to make it support the CC?
Thanks agian, i really appreciate your support.
23 авг уста 2017
Song
So only an official ford dealer can do that. i can't do anything with the russian ELS27?
That's not good
28 нояб ря 2018
Все позиции есть на заказ в вольтмастере или подобных магазинах (обычно срок доставки 3-4 недели)
При самостоятельном изготовлении можете заранее собрать разъем и дополнительные 3 провода (номирация пинов имеется в ветке данной темы). Провода длина 150-170 мм. Тогда вам всего лишь придется вынуть 4 провода из старой колодки кнопок, поставить в новую 8ми пиновую, ну и добавить пины в часовую колодку.
Отдельное спасибо Михаилу (Song) за предоставленный клубный шнурок для процесса активации.
Помогите с комплектацией "барабан эдишн" ( Ambient), БК нет, кнопок на руле нет.

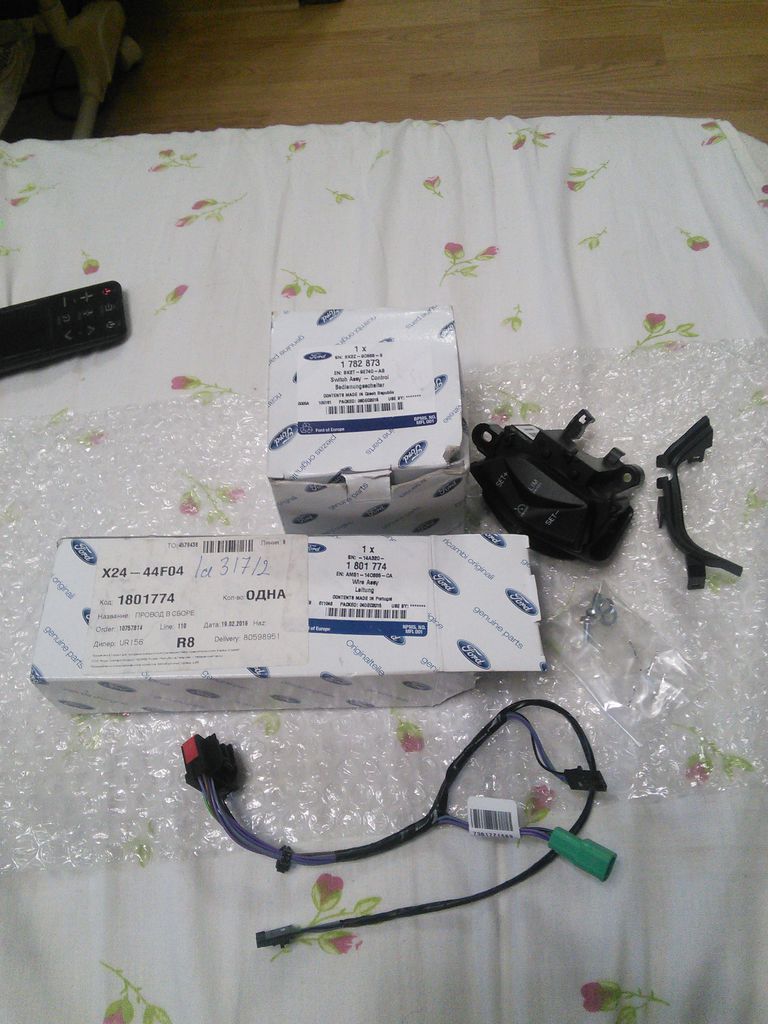

Вобщем заказываю кнопку(1782873)и проводку(1801774) - это просто круиз без лимита?
Подойдёт ли на амбиент, а то в этой ветке обсуждаются комплектации восновном титаниумы да тренды
3 года
1) Чтобы иметь функцию круиз-контроля, достаточно врезать в руль и подключить кнопки, а также активировать функцию круиза и ограничения скорости при помощи дилерского или стороннего оборудования.
2) Вместо установки кнопок можно приобрести руль с уже установленными кнопками
3) Функцию круиз-контроля можно установить и активировать на любой комплектациии
4) Никакие дополнительные модули не нужны
Сам спросил, сам ответил
В общем, дело в колхозной проводке. Один провод битый был, не всегда контачил.
Если бы не эта досадность, управился бы часа за 3 - 4, а так ушло почти 3 дня
Использовал компьютерные пины - действительно лучше подгинать, они слегка большие.
По делу:
Руль снимается легко, в маленькие отверстия не толстой отверткой легко отгинаются пружины, но если вы снимаете руль в первый раз, обязательно воспользуйтесь зеркалом. С ним действительно 2 секунды. АКБ отсоединял, боюсь я этих подушек
Вырезал не долго, канцелярским ножом с узким лезвием. Действительно, в нижнем углу легко резануть лишнего. Сверху сохранил кантик, ввиду этого кнопки вставляются не сверху, а в отверстие, по этому все время расширял отверстие, и чуть-чуть получилось много, но незаметно, маленький кусочек примерно 1 на 1 миллиметр. В глаза не бросается, не страшно.
Отверстия в закладных уже были. Проводку можно колхозить, если полностью в ней уверен
Активировал в Focccus, Els-ом. Могло бы получить с первого раза))
Ничего сложного нет, просто надо сначала не полениться и почитать хорошенько ветку, здесь есть абсолютно вся информация!
Спасибо всем, кто трудился над темой и за отличные фотоотчеты!
Добрый день, дорогие форумчане. Достался мне от отца автомобиль. Все в нем хорошо, но вот мне не хватает: круиза с лимитом, аукс выхода в подлокотник (в лучшем варианте) или в бардачок (в худшем варианте). Живу в Москве в Чертаново (а то вдруг кто то напрямик прям отправит делать куда нибудь). Про аукс добавил инфы, думаю что тут народ тоже может подсказать.
На руле кнопки навигации по бортовому компьютеру с океем (слева) и кнопки магнитолы с М (справа).
Чет я так и не понял что нужно докупить. А если в будущем планировать установку хэндсфри?
Т.е. если планировать только круиз, то можно просто купить кнопки и искать мастера? а если в будущем еще думать про хэндсфри (можно ли вообще добавить синий зуб в машину в которой его не было?) ? То нужно сейчас менять проводку?
Сам сейчас нахожусь в Германии. а авто пользуется сестра. Планирую сейчас заказать, чтобы как только вернусь с учебы- сразу сделать.
Прошу навести порядок в моей голове можно в грубой форме тыкая на нужную страницу темы) Всех с прошедшими праздниками.
Ну и: вдруг кто то из Москвы откликнется сделать? или кто то может посоветовать к кому поехать?
Pelarum
Там самому на папу часов работы. Нужен комплект кнопки + проводка для ОК-М (сто раз обсуждалось) и ноут с елм327 для активации.
17 мая 2016

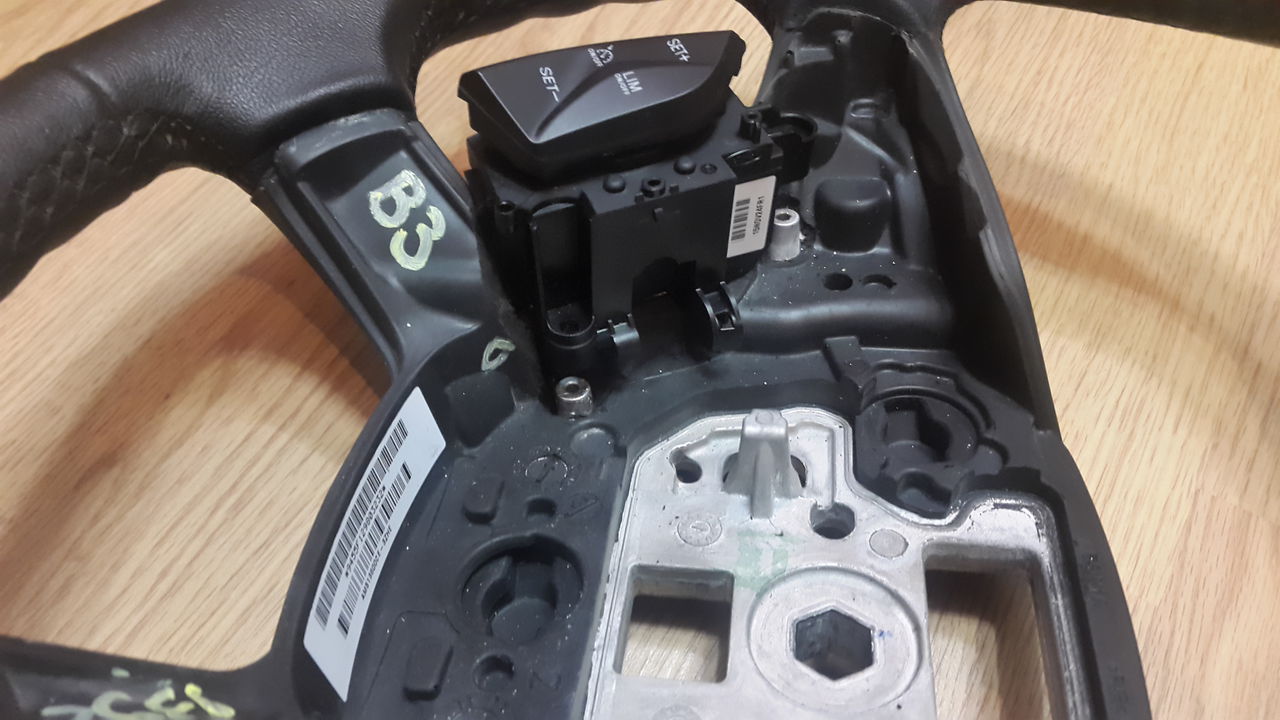

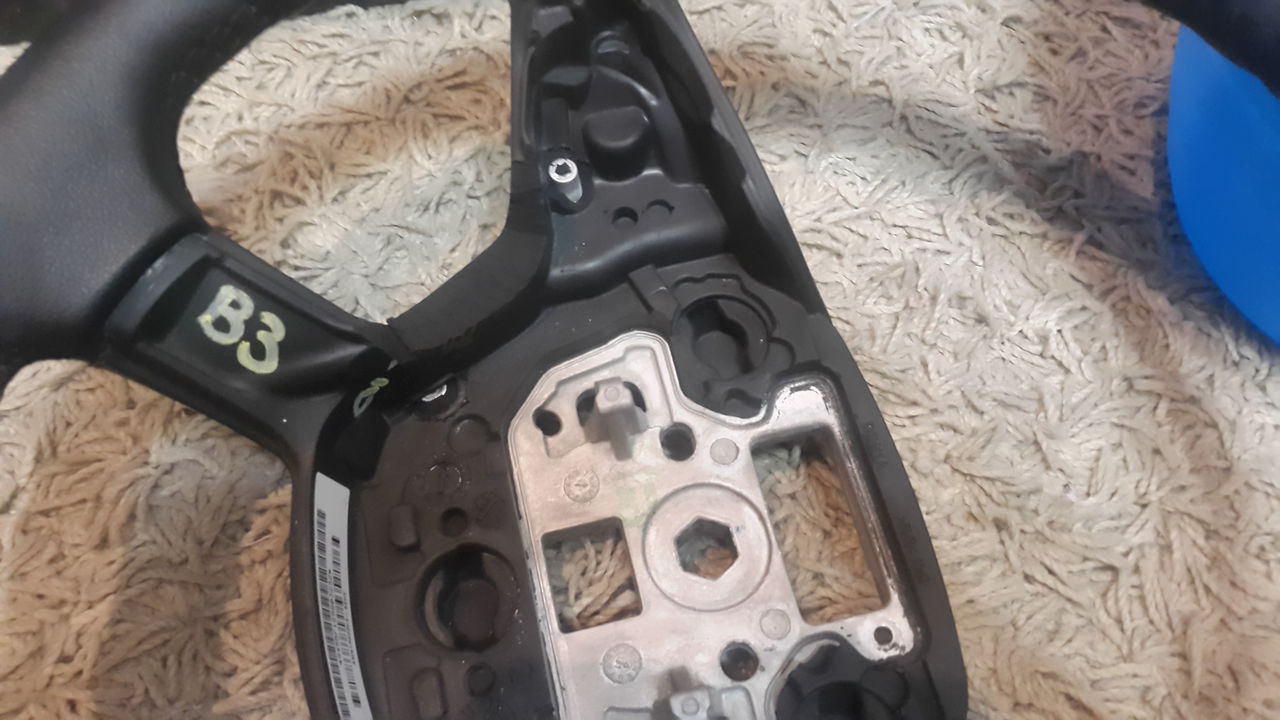

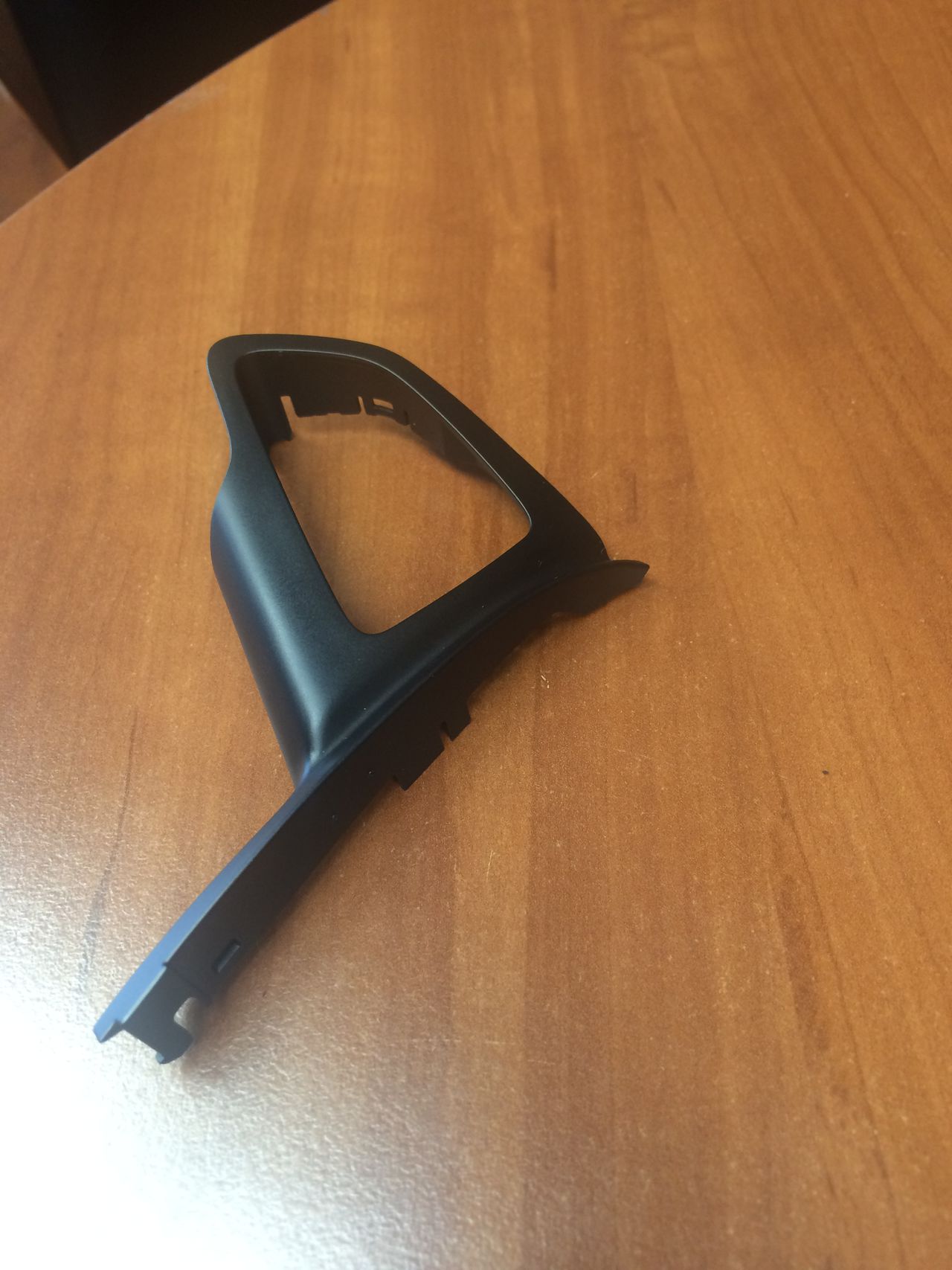

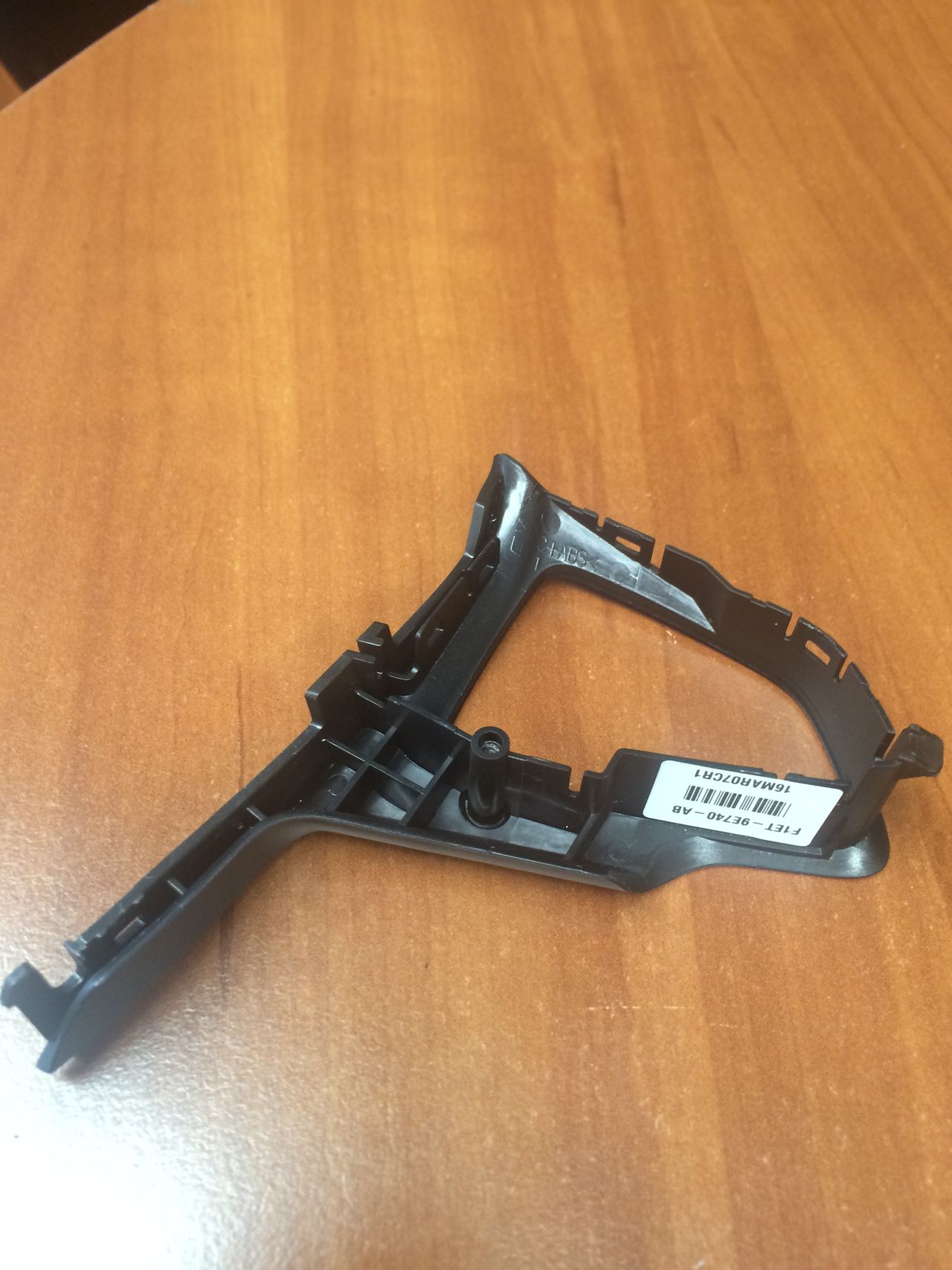

Вот у меня всё аналогично, только кнопки прислали без кантика, но пластик, смотрю, и у вас более матовый, чем у кнопок РП7. Только я в процессе установки забыл фоткать, потому отчёта не вышло, а так - всё как у вас. А чтобы вырезать правильно я даже родные кнопки снял на форму выреза глянуть и сделать максимально похоже. Прикручивал, как уже писал, винтиками от мебельных ручек: по диаметру и резьбе подошли идеально и шляпки широкие, пришлось только их укоротить немного. Резьбу заранее не нарезал, втулки в руле мягкие, винтики вошли в них как по маслу с смонарезанием резьбы.
кто устанавливал круиз на фф3 рестайл? можете поделиться местом выреза, ну или у кого он штатный то штатное место для кнопок желательно без кнопок)))
А на рестайле так же ставится как и на до?. Слышал какието страшные истории про отсутсвующую проводку. Как вообще процесс проходит кроме резки? Там кажется весь левый блок кнопок приобретается?
Lixtarik
да там кнопки круиза идут вместе с кнопками управления БК, по проводке нужно будет добавить три провода и поиенять разъем с 4 пинов на 8, т.к. если кнопки БК без круиза там 4 пина
Lixtarik
Именно так, и еще разъем купит с пинами:
Разъем----34791-0080 Molex
Пины для разъема ---560023-0421 Molex
Друзья, подскажите как правильно активировать. Заказал elm327, в foccus просто активировать два параметра? Считываем конфиг, меняем два значиния и заливаем обратно?
nisem
в приборку записать бекап не смогу т.к. елмка без переключателя. Я так понимаю не большая проблема.
Вобще реально накосячить при активации? Немножко стёмно) пока не делал никаких похожих процедур.
mitrio а вот здесь не знаю, записывал в оба блока, но где-то в теме проскакивало, что можно и в один. В любом случае, если надо в два, а активируешь в один, ничего страшного не произойдет, просто функция не будет работать. мне кажется, накосячить сложновато.
Проблема тажа. Ошибка В112В, кнопки звонятса, питание приходит сигналы уходят. На нажатие кнопок машина шепчет словосочетание " . тебе" и провода перепроверили и диллер утверждает что дизактивацию проводил и с гордостью мне заявляет мол блок руля не исправен иди с. си с круизом.
Timon54
зачем к дилеру вообще с этим ехать?
Если подключено всё правильно, то дело в активации.
НАйдите человека с ПО и головой, всё за 10 минут будет сделано.
И так все и произошло. Чувак у диллера который "на ты" с компами машин оказался самоутвержденным имбицылом. Олень, не проверил 224 пин (хотя я прям на бумажке написал что должно быть в 23 и 224 пинах и эту бумажку к заданию прикололи) и утверждал мне, что ошибка в112в во всем виной. Мы в течении 30 минут с другим парнем пробовали массу действий с конфигурациями машины пока не дошли до последнего чего не пробовали. Хотели проверить будет ли кнопка работать если мы в конфигурациях поставим наличие ограничителя скорости (кнопки lim нету на блоке кнопок). Дошли до 224 пина и оказалось что там стоит конфиг "с ограничителем". Поменяли на "без ограничителя" и круиз заработал

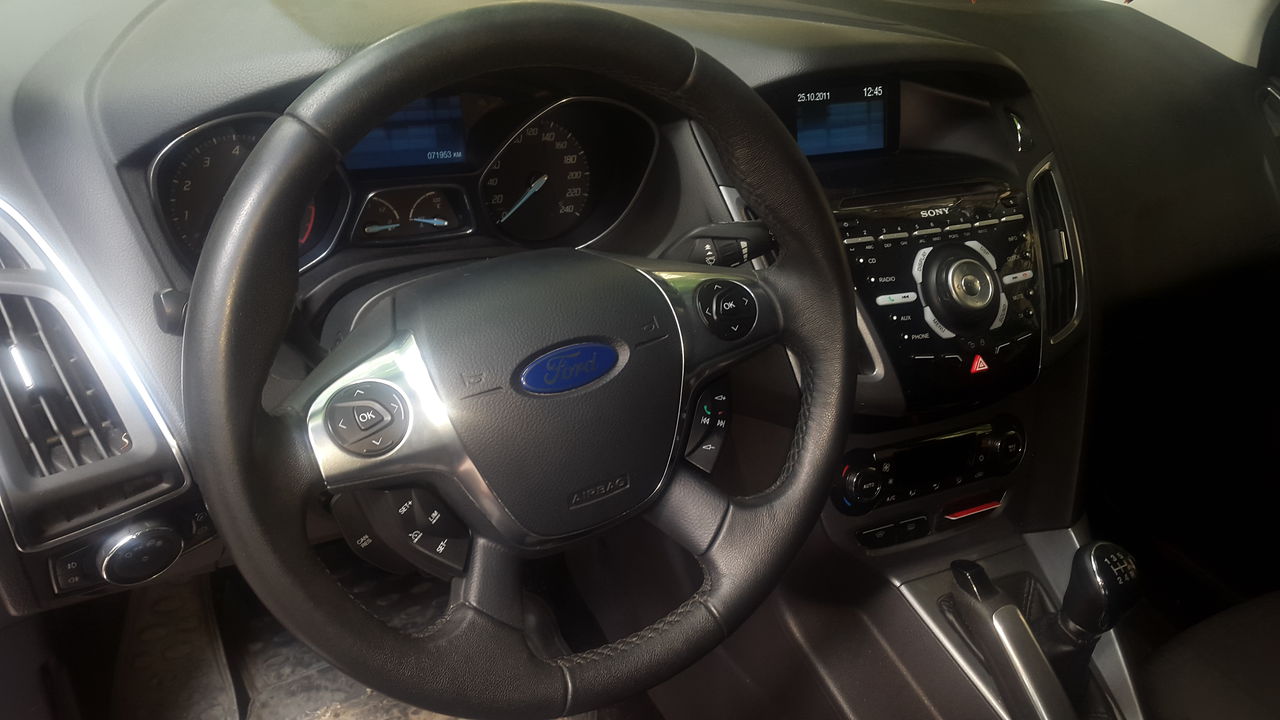

Всем добрый вечер, сегодня установил кнопки круиза на руль фокус 3 рестайлинг!!
Прошу сильно не пинать т.к. это мой первый отчет.
Что-бы всё это сделать потребуется: сами кнопки круиза, разъем на 8 пинов (34791-0080 Molex) + 3 пина для этого разъема (560023-0421 Molex) за эту информацию спасибо! fric90, так-же потребуется 3 пина для разъема на часовой пружине, головка на 24 (для снятия руля) руль конечно можно не снимать, но со снятым значительно удобнее!, отвертка для снятия подушки руля,токая прямая отвертка, TORX T20 для снятия/установки кнопок, острый нож, 2,5 часа свободного времени))
Теперь собственно переходим к установке:

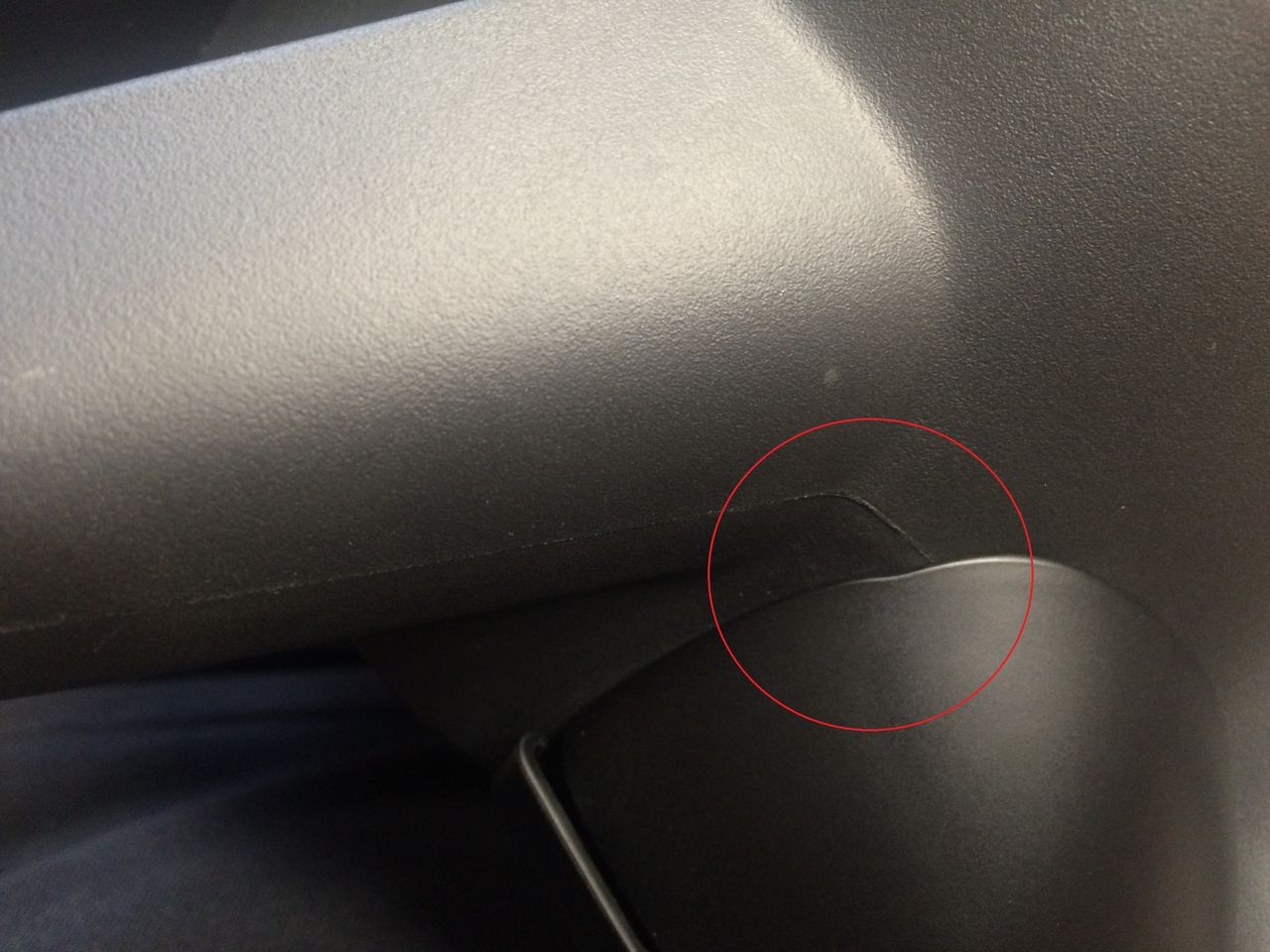

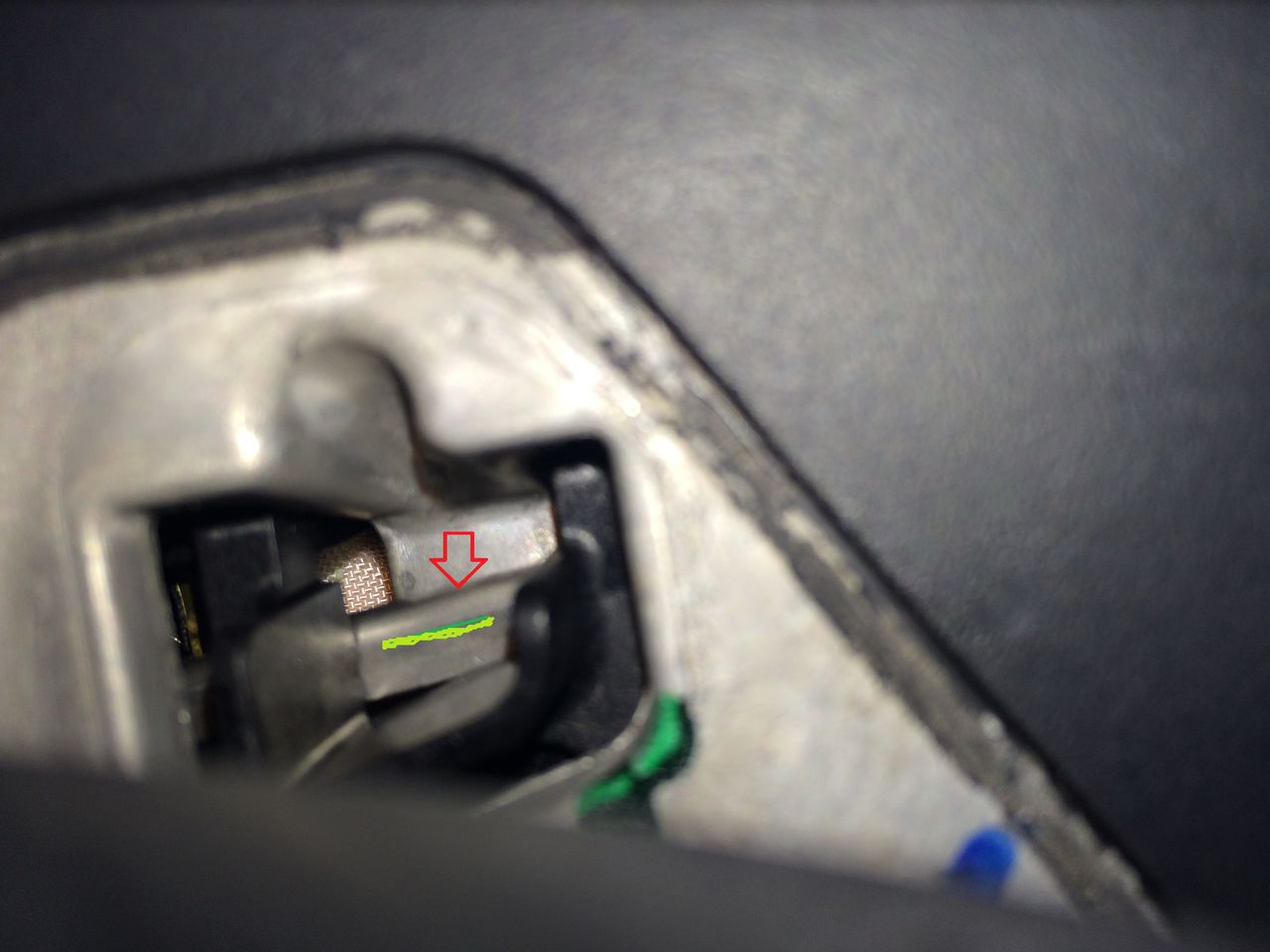

Необходимо добраться до тыльной стороны руля (для снятия подушки) тут все без изменений ещё со второго фокуса. тянем на себя накладку с дермантином, отщелкиваем от кожуха, снимаем верхнюю часть кожуха надавив на защелки за рулем.

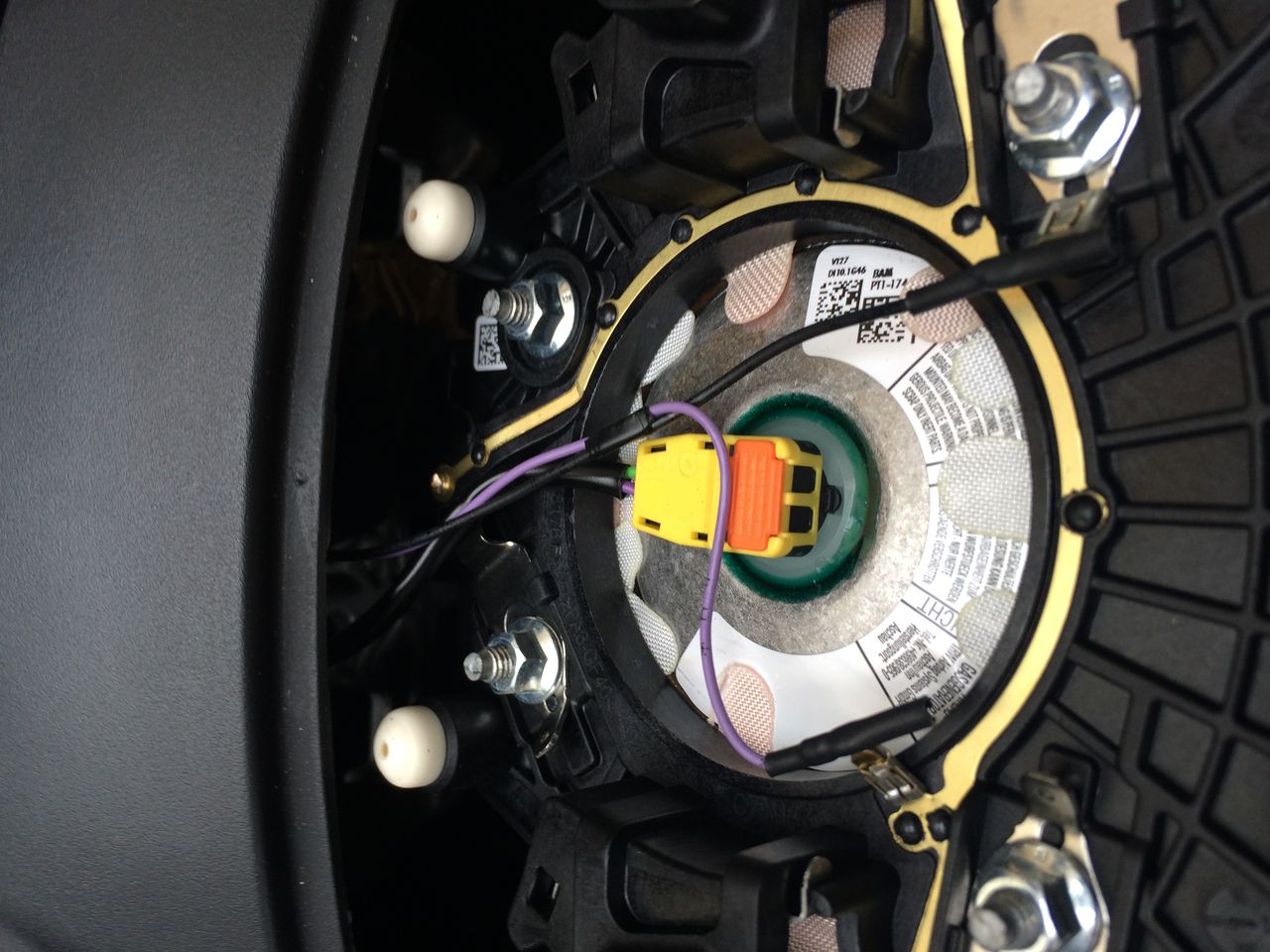

Далее снимаем подушку руля, для этого необходимо повернув руль, с его тыльной стороны просунув отвертку надавить (красная стрелка)на металлический фиксатор (зеленая полоска) подушка отойдет с одной стороны, затем повернув руль в другую сторону повторить операцию, я все делал с заведенным двигателем, (ибо крутить руль на заглушенном авто как-то не гуманно))

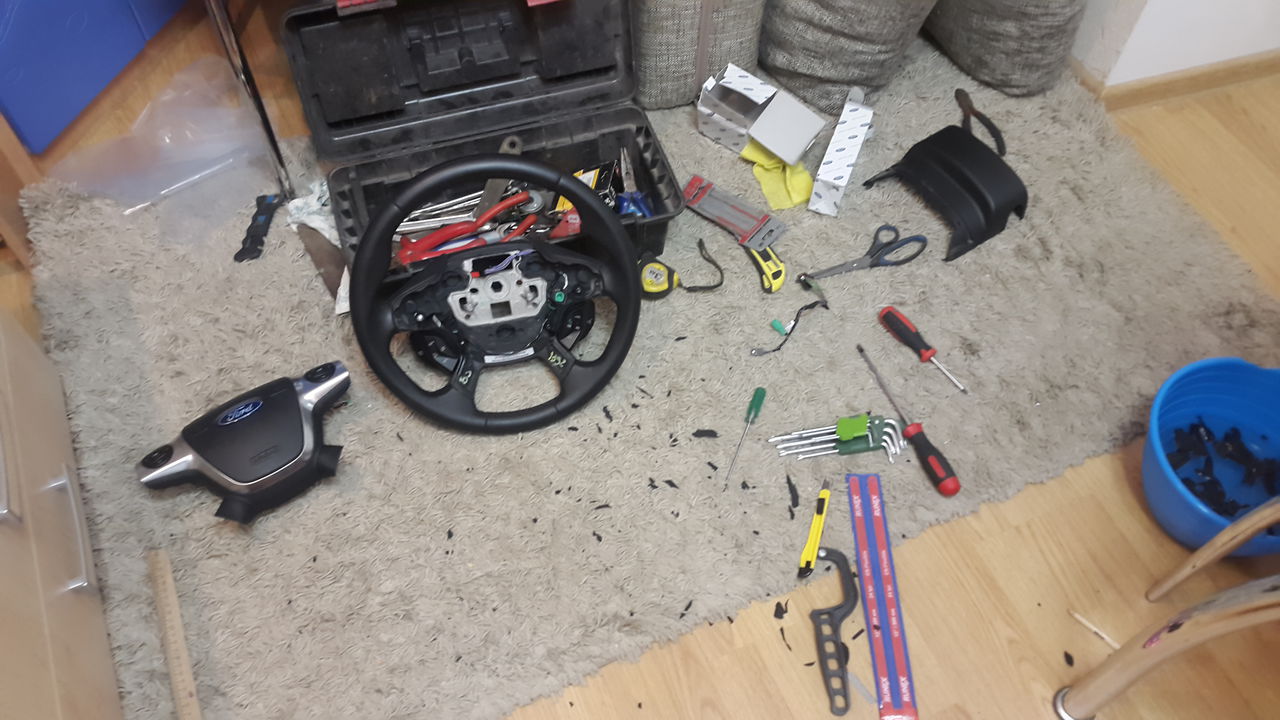

Затем ставим руль в прямое положение, глушим авто, снимаем два провода с сигнала и разъем с подушки (предварительно потянув за оранжевый фиксатор, поддев его тонкой прямой отверткой)

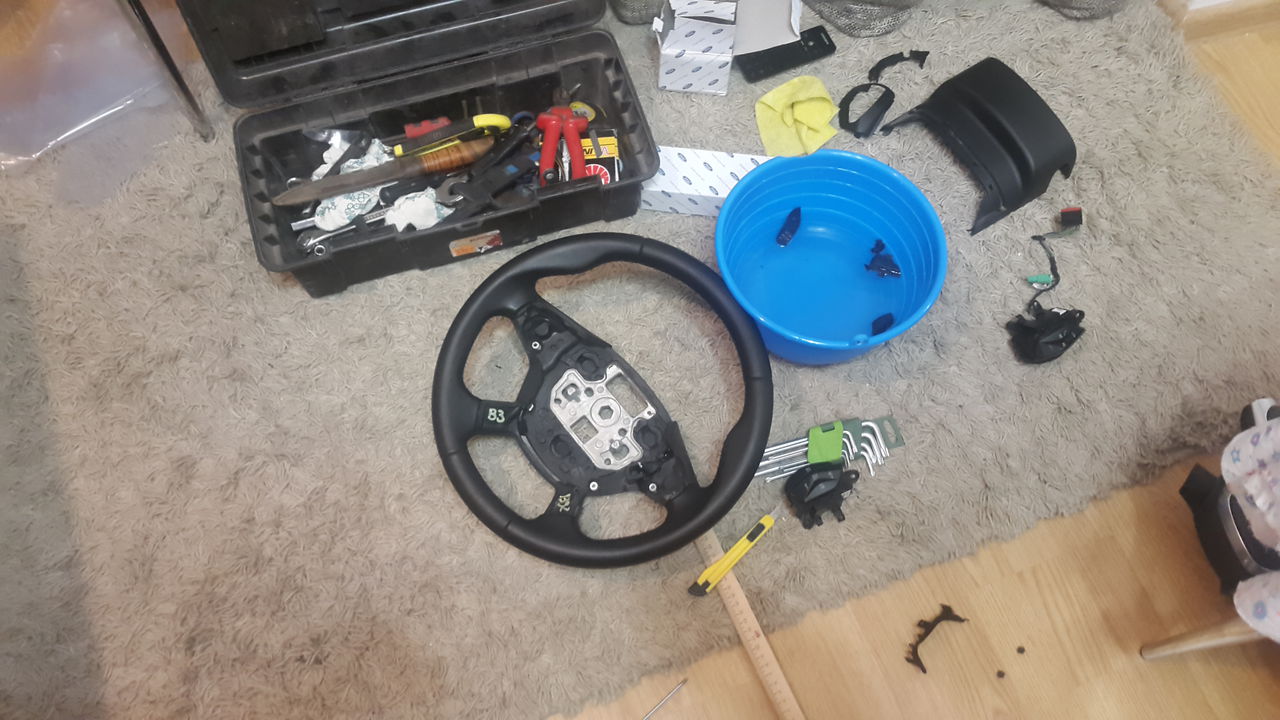

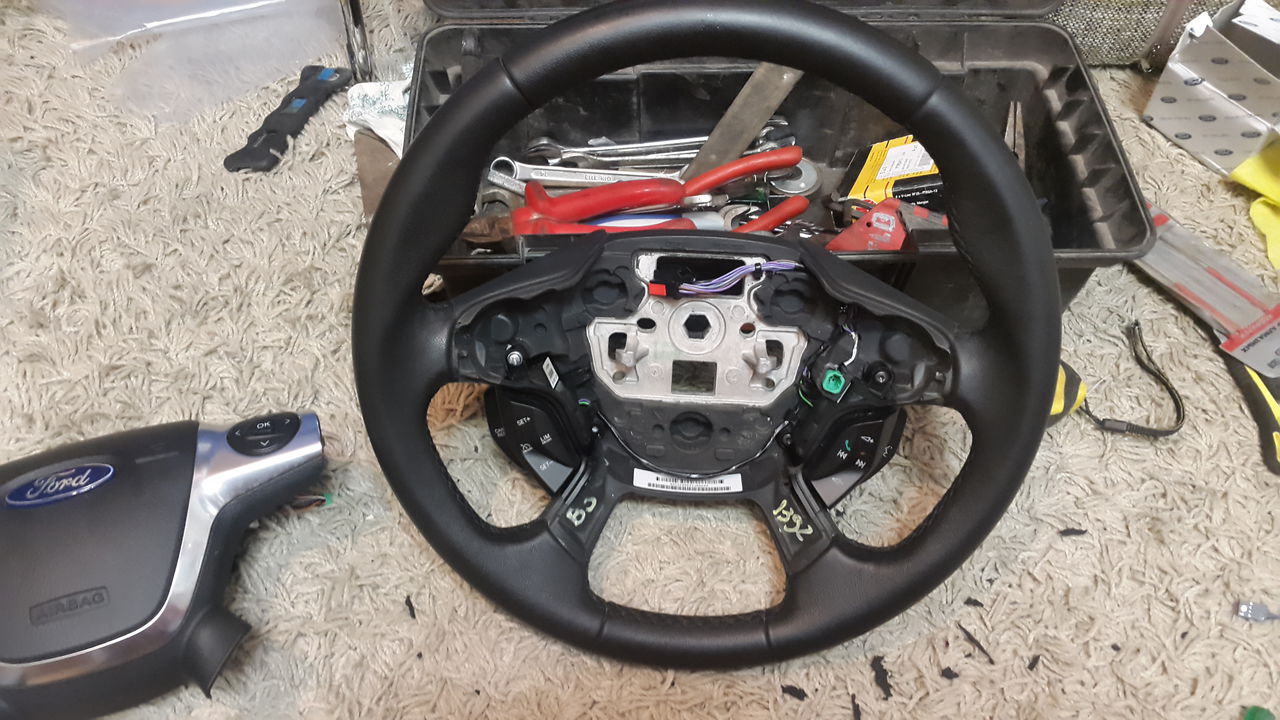

Далее отворачиваем болт головкой на 24, снимаем разъем подогрева у кого есть (обвел зеленым) и разъем на 16 пинов с часовой пружины (красным), снимаем руль.

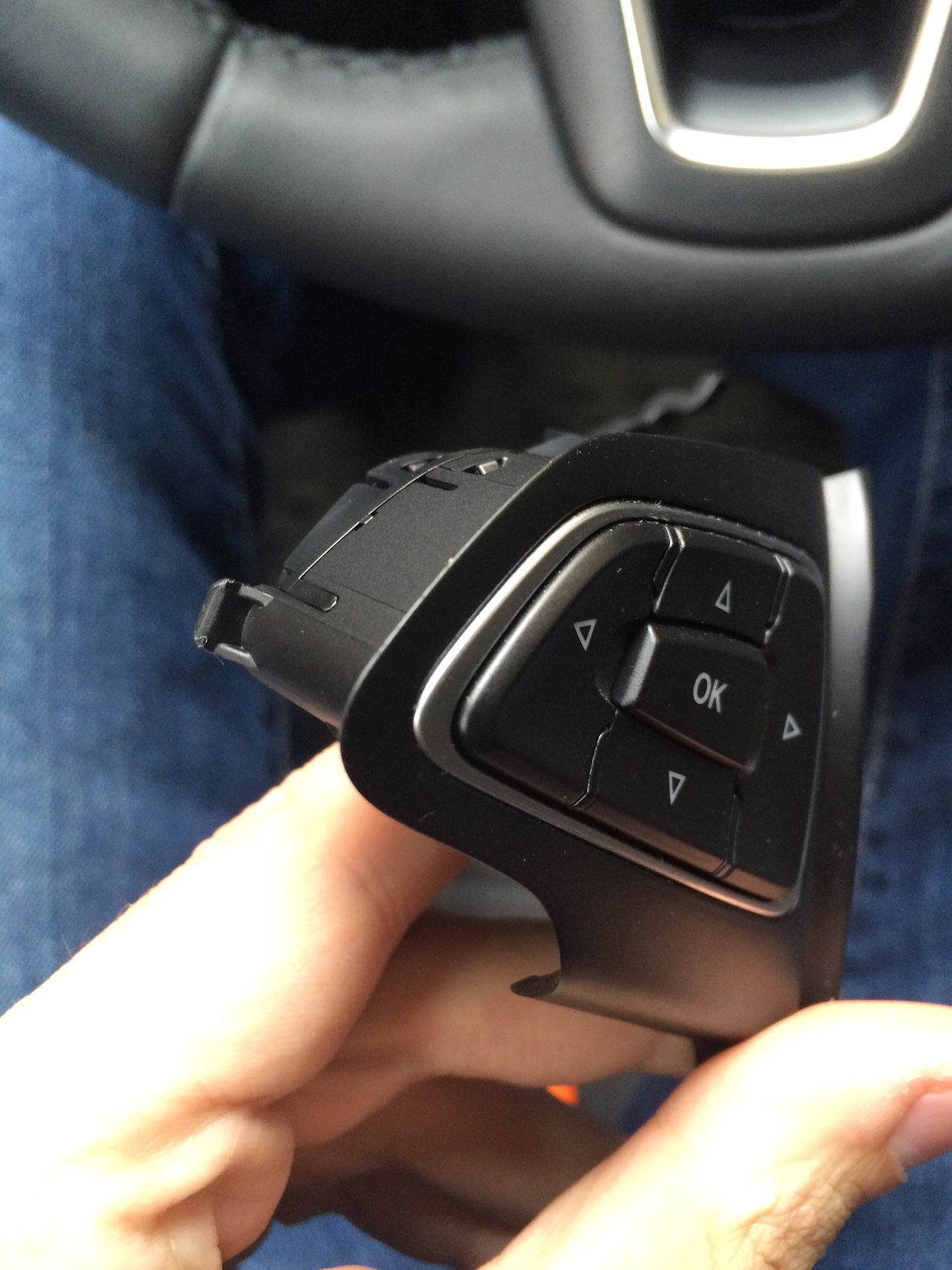

Дальше открутив 2 винта снимаем кнопки БК (просто потянув на себя) кнопки БК помимо винтов удерживает выступ (на фото)

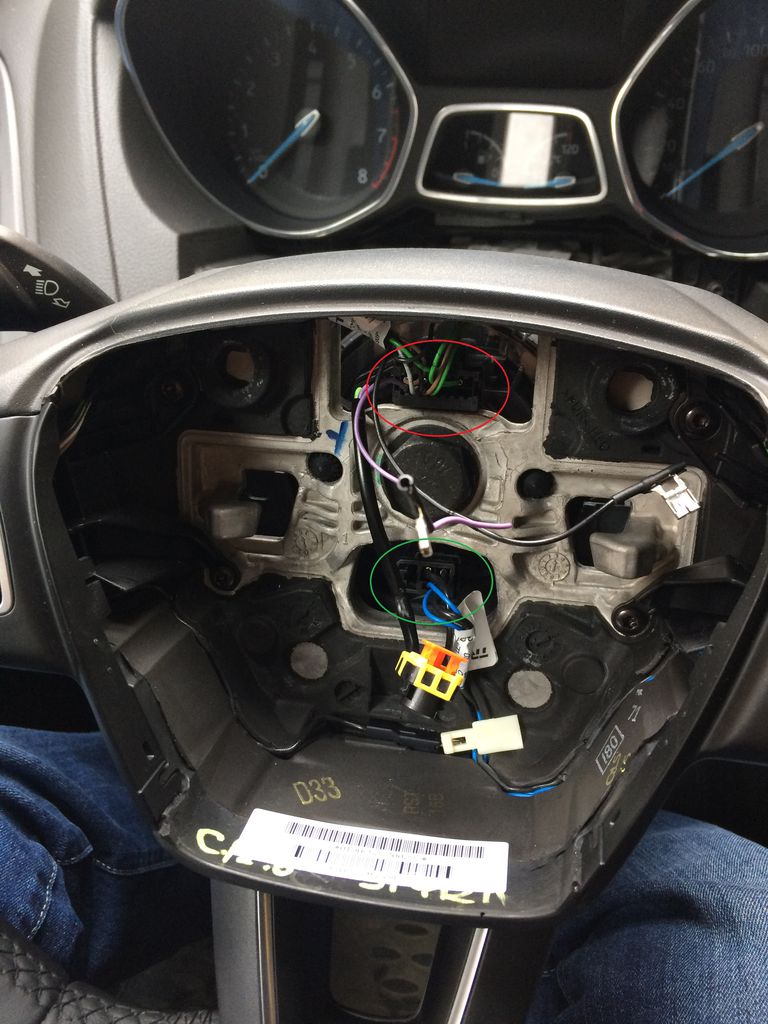

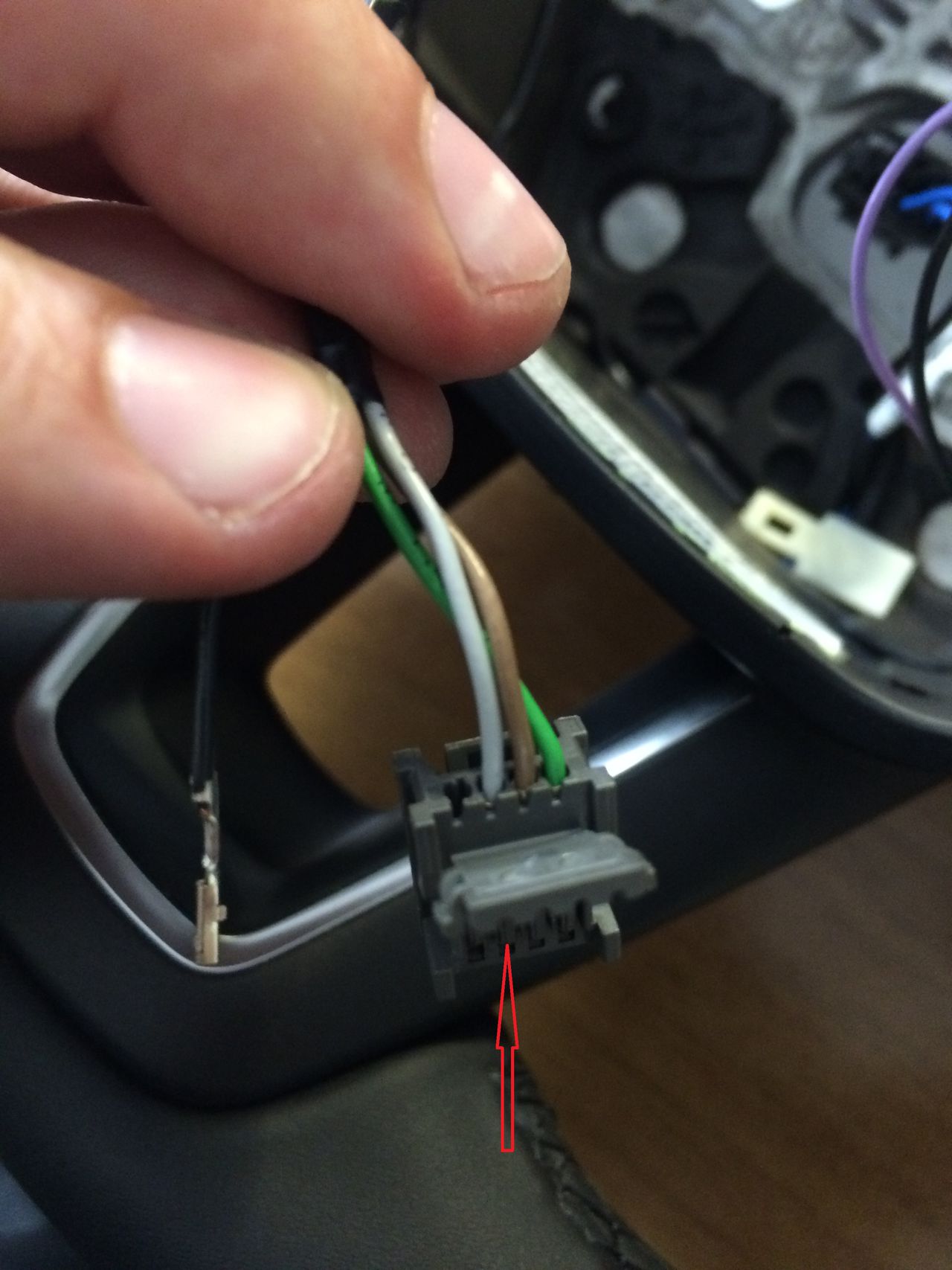

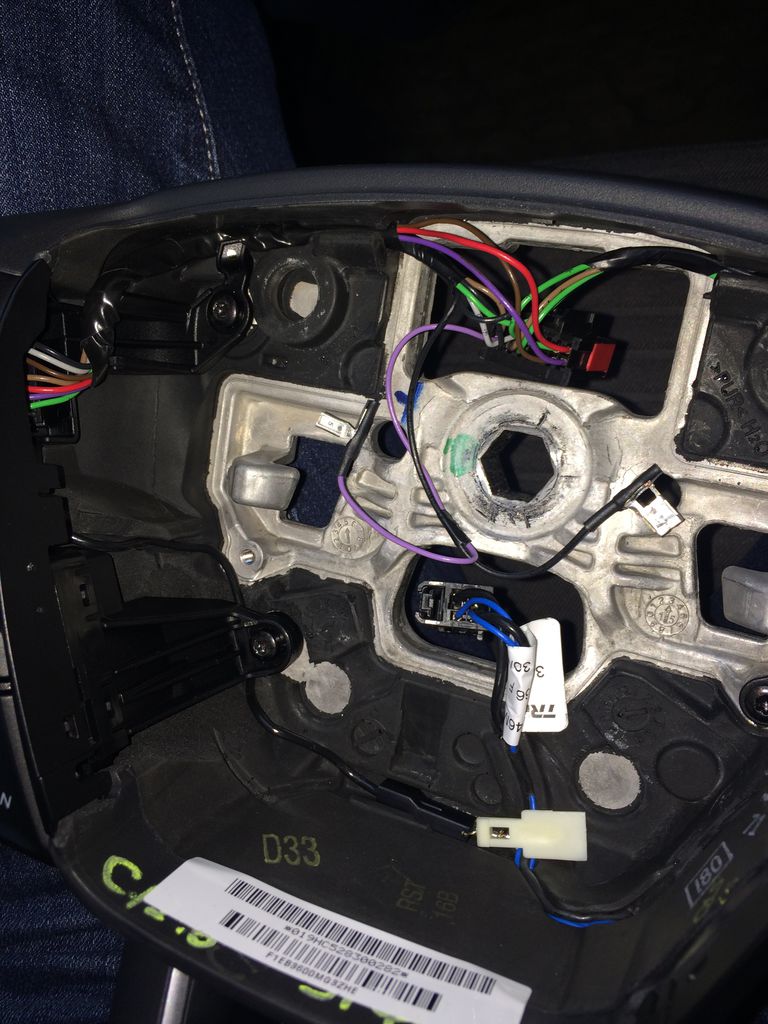

Вынимаем разъем на 4 пина, открываем крышечку и надавив тоненькой отверткой (там где стрелка) аккуратно потянув за провод извлекаем пины
1,2,5,8 идет на кнопки компьютера---- перепиновать
3,6,7 на круиз ----добавить

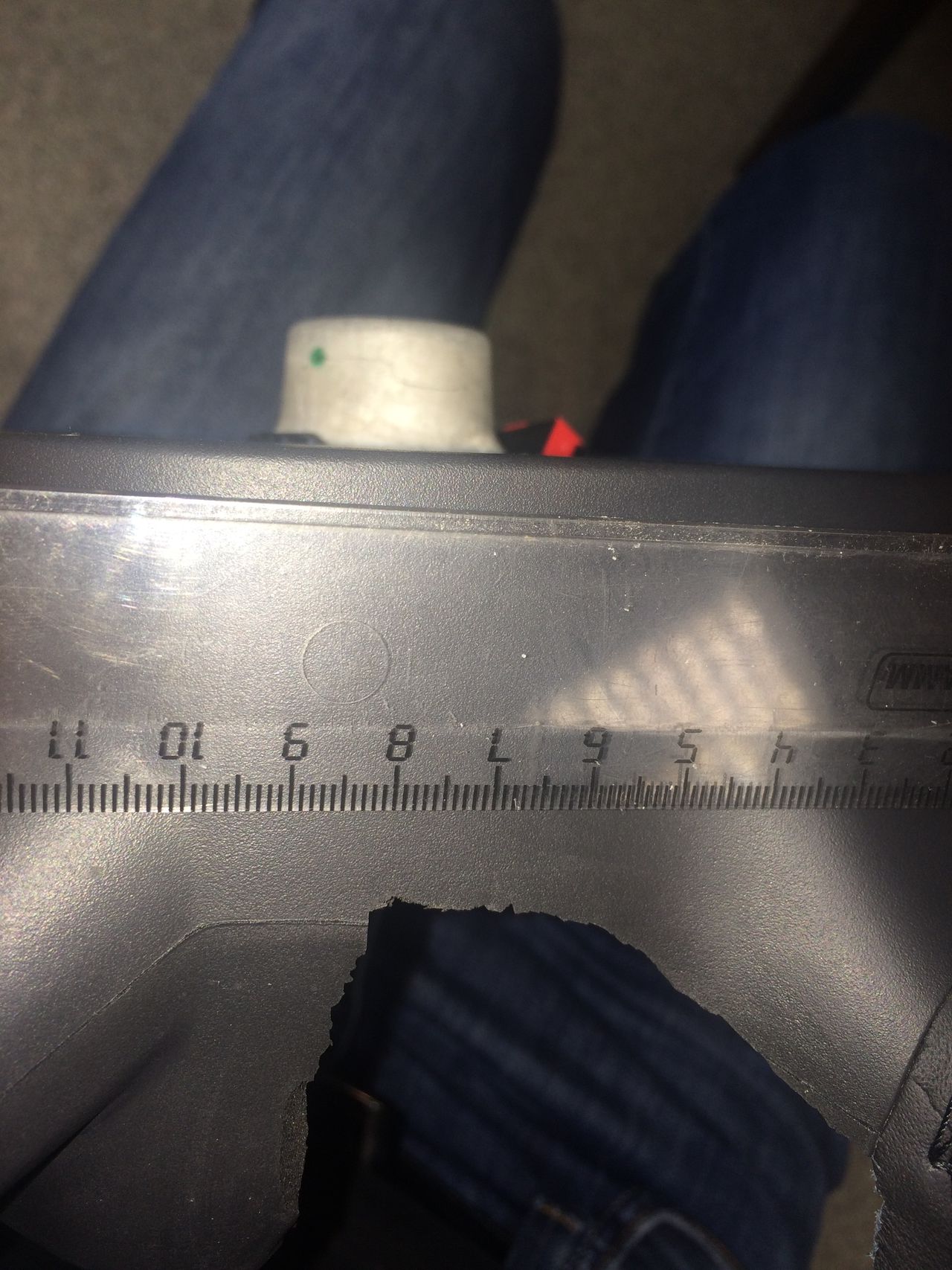

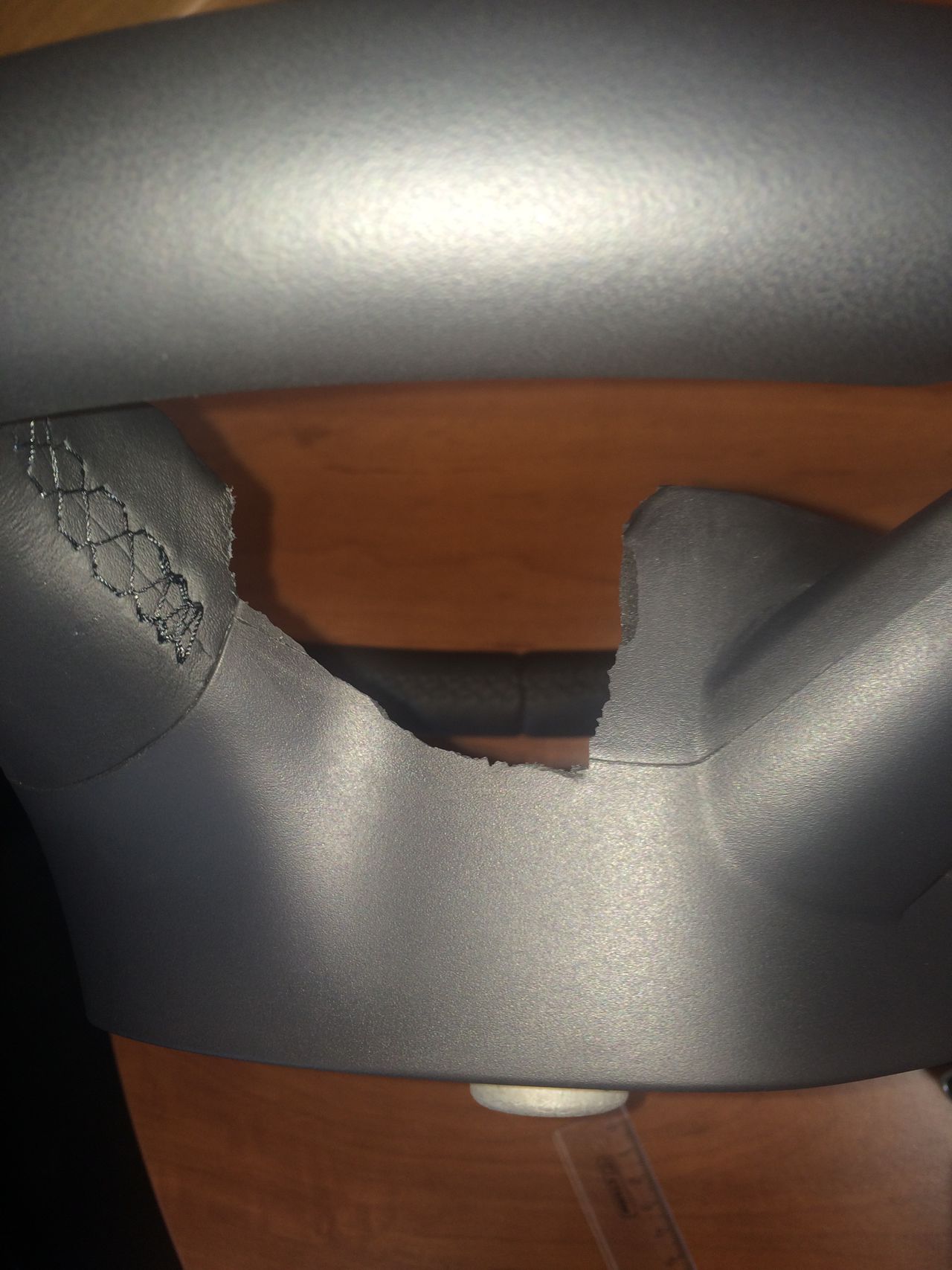

Дальше начинаем резать руль, я это делал очень! медленно, немного отрезал, приложил, посмотрел где упирается, пометил маркером, отрезал и.т.д. примерять кнопки удобнее с снятой верхней облицовкой (снимается отвернув 1 шуруп, и отжав маленькие защелки по периметру)

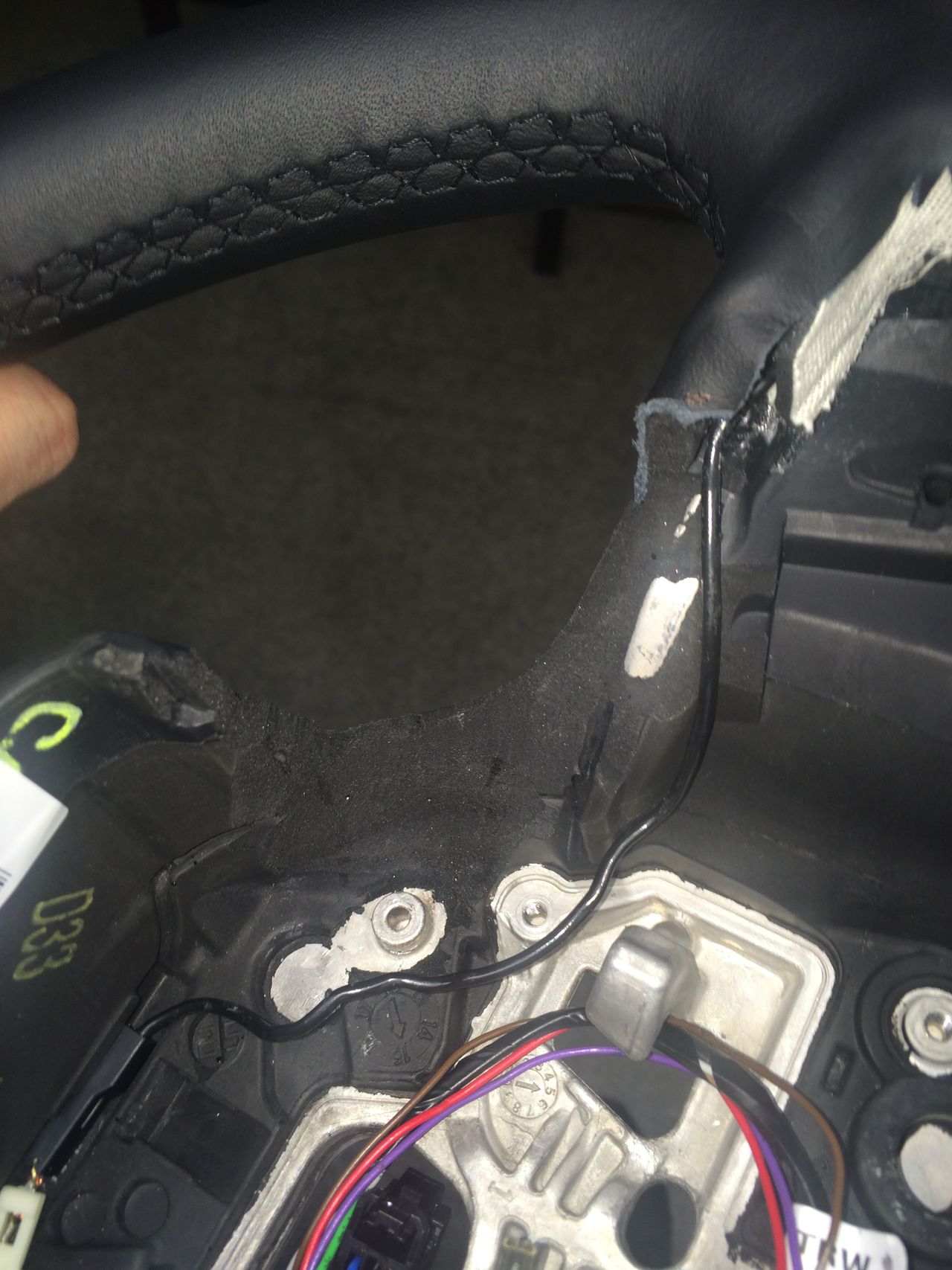

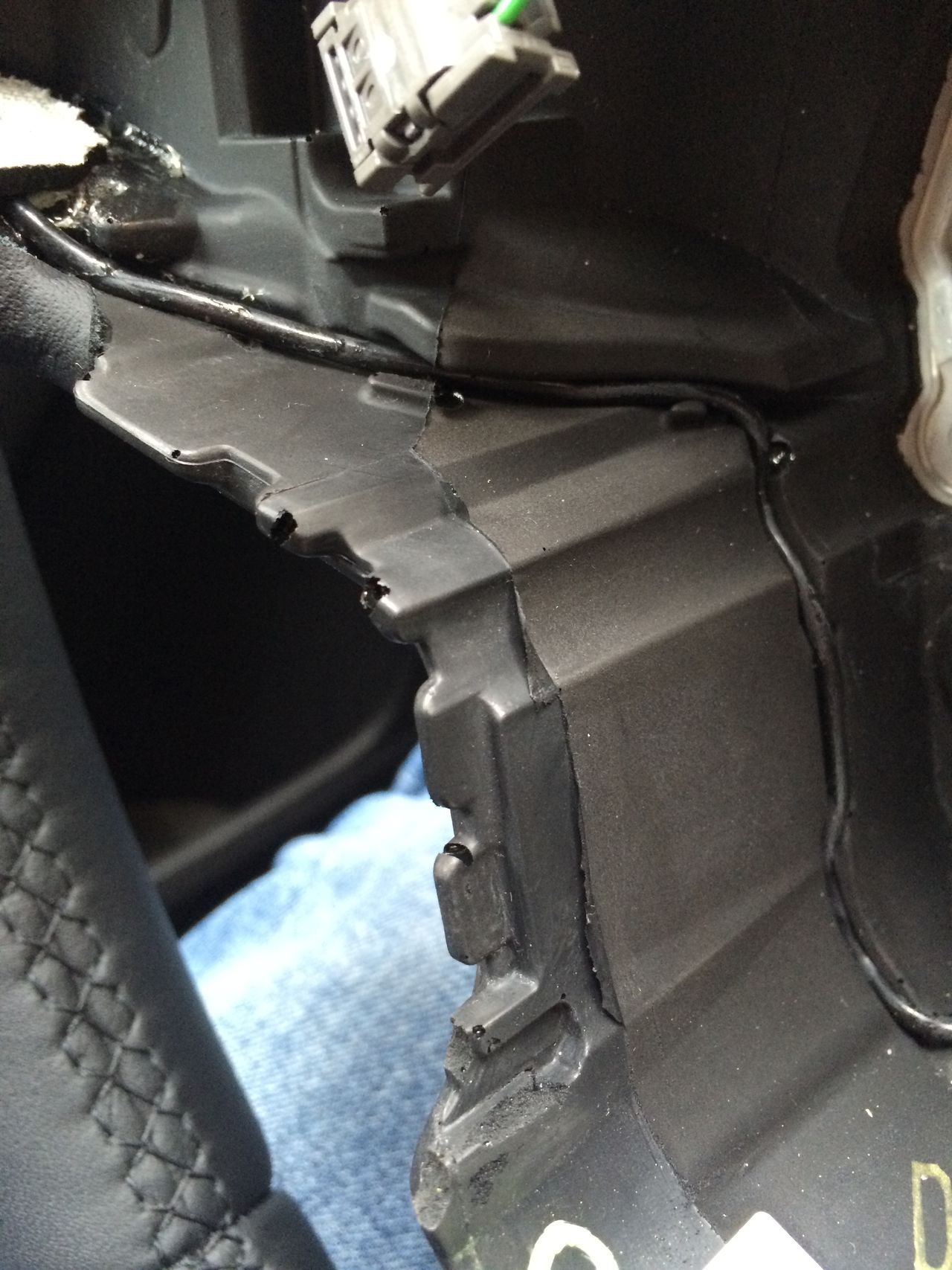

В процессе выреза упираешься в провод подогрева который лучше отвести в сторону, не зная как он проходит в КК в заводском исполнении я уложил его под одну из ножек крепления, вырезав чуть больше материала.

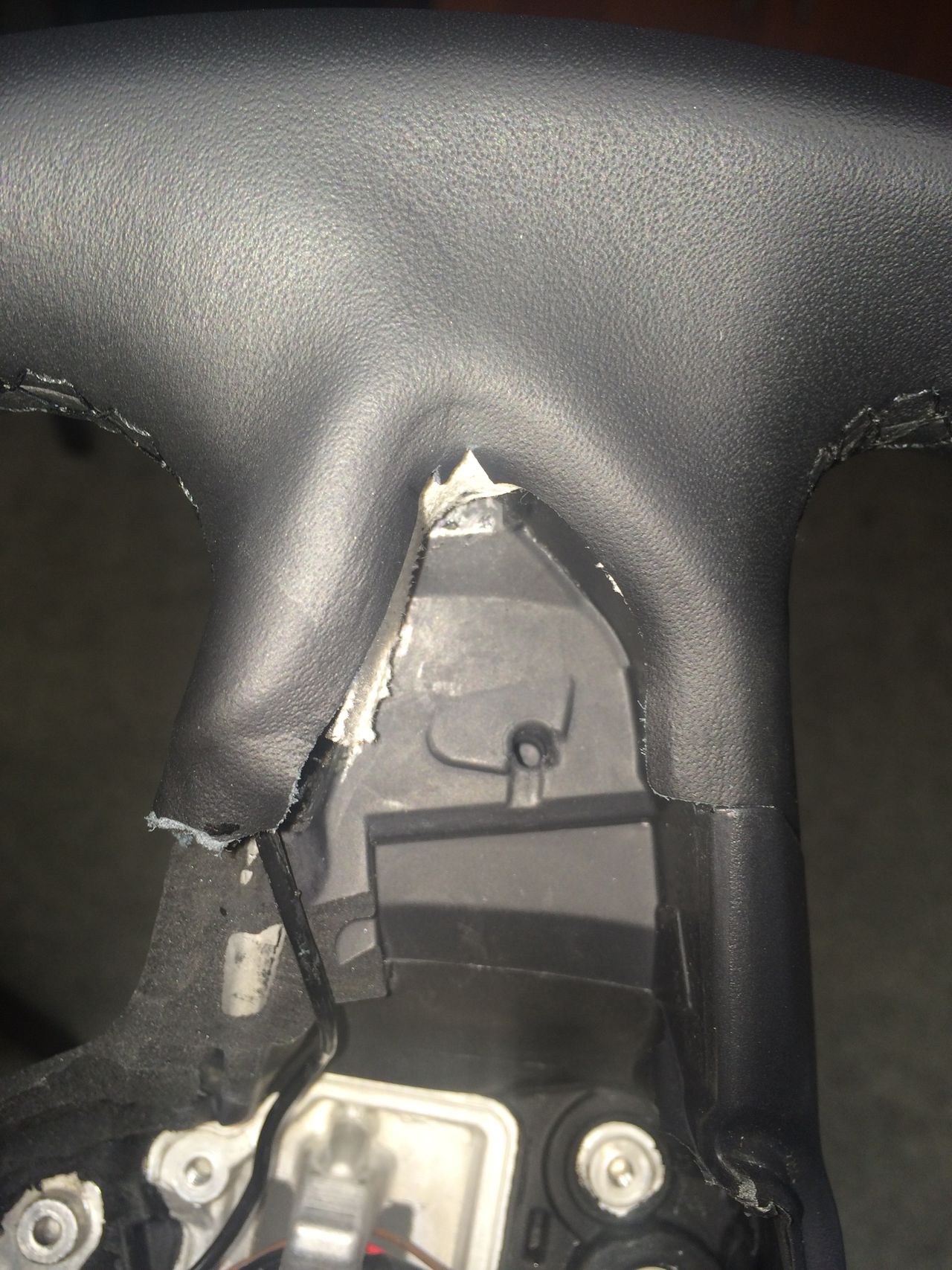

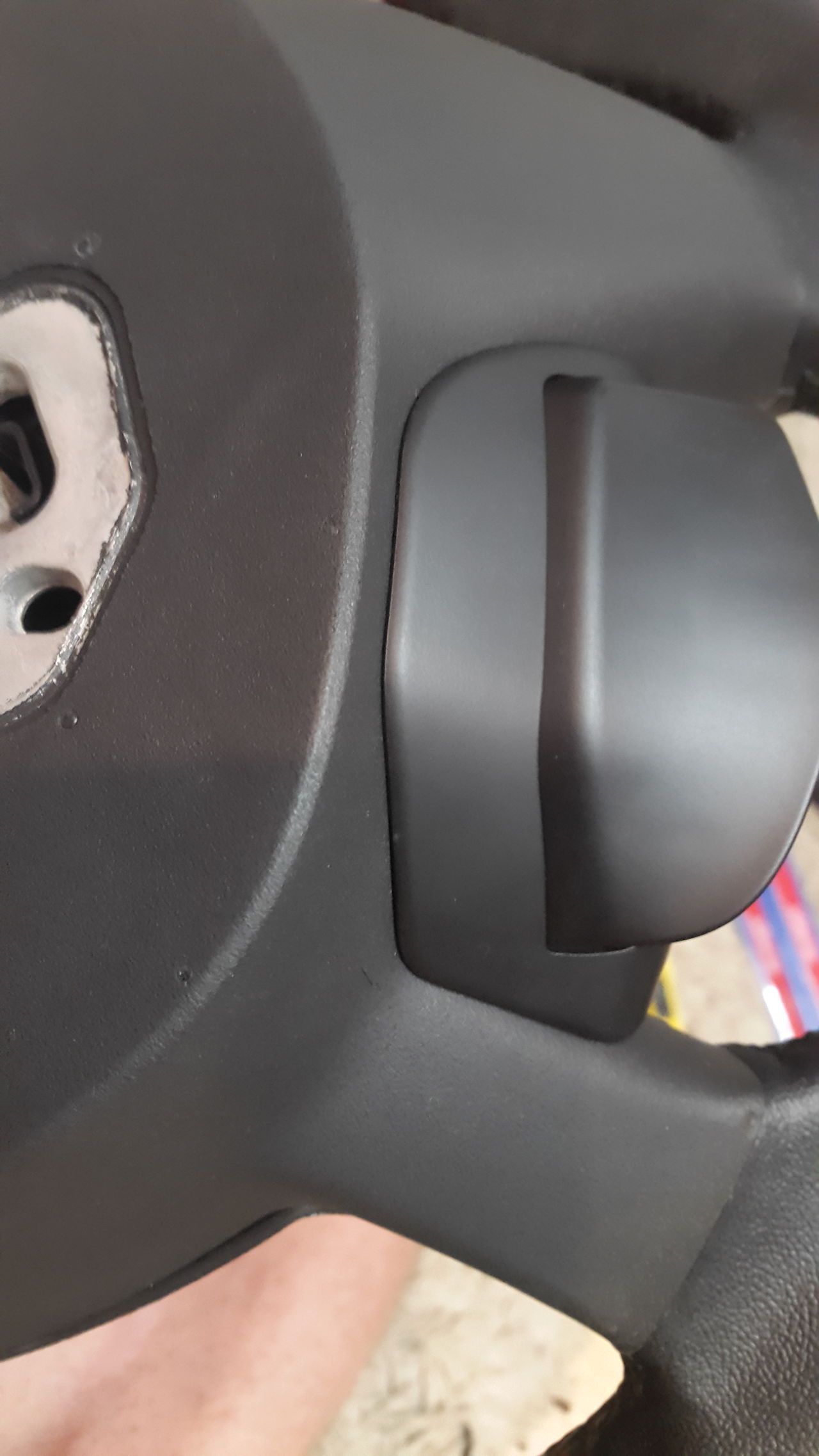

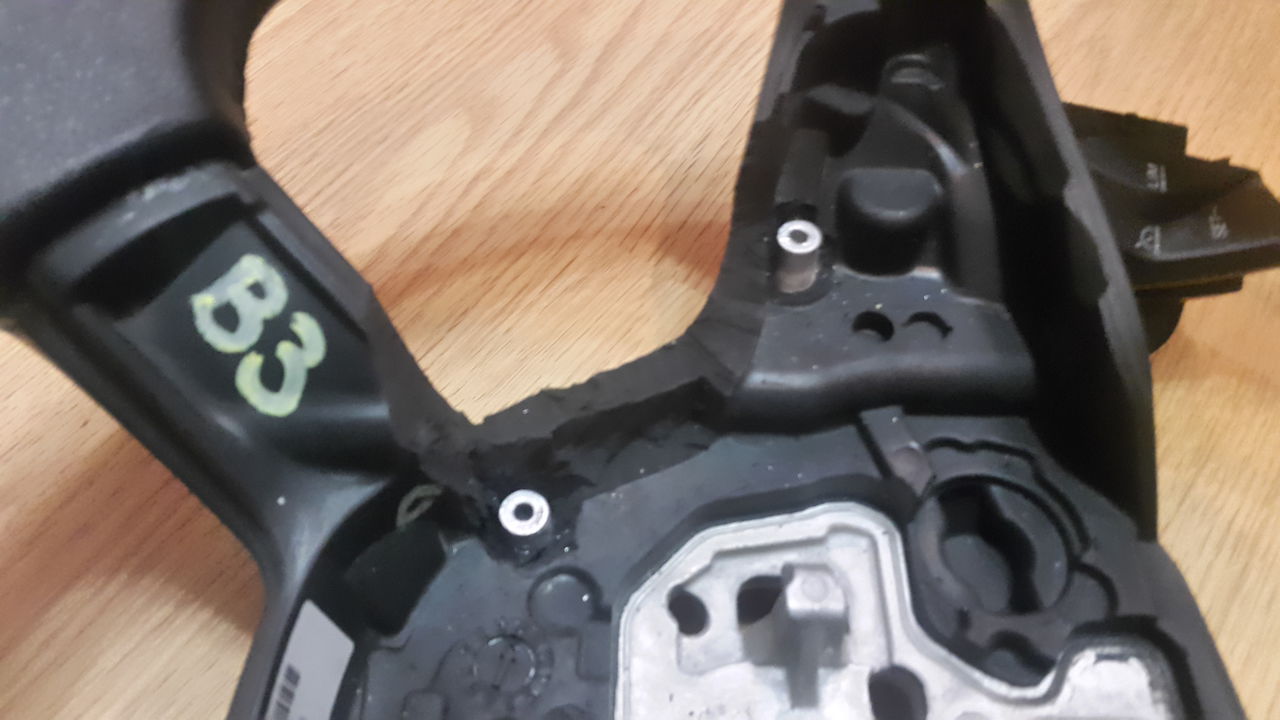

Дальше будут фото процесса и готового выреза

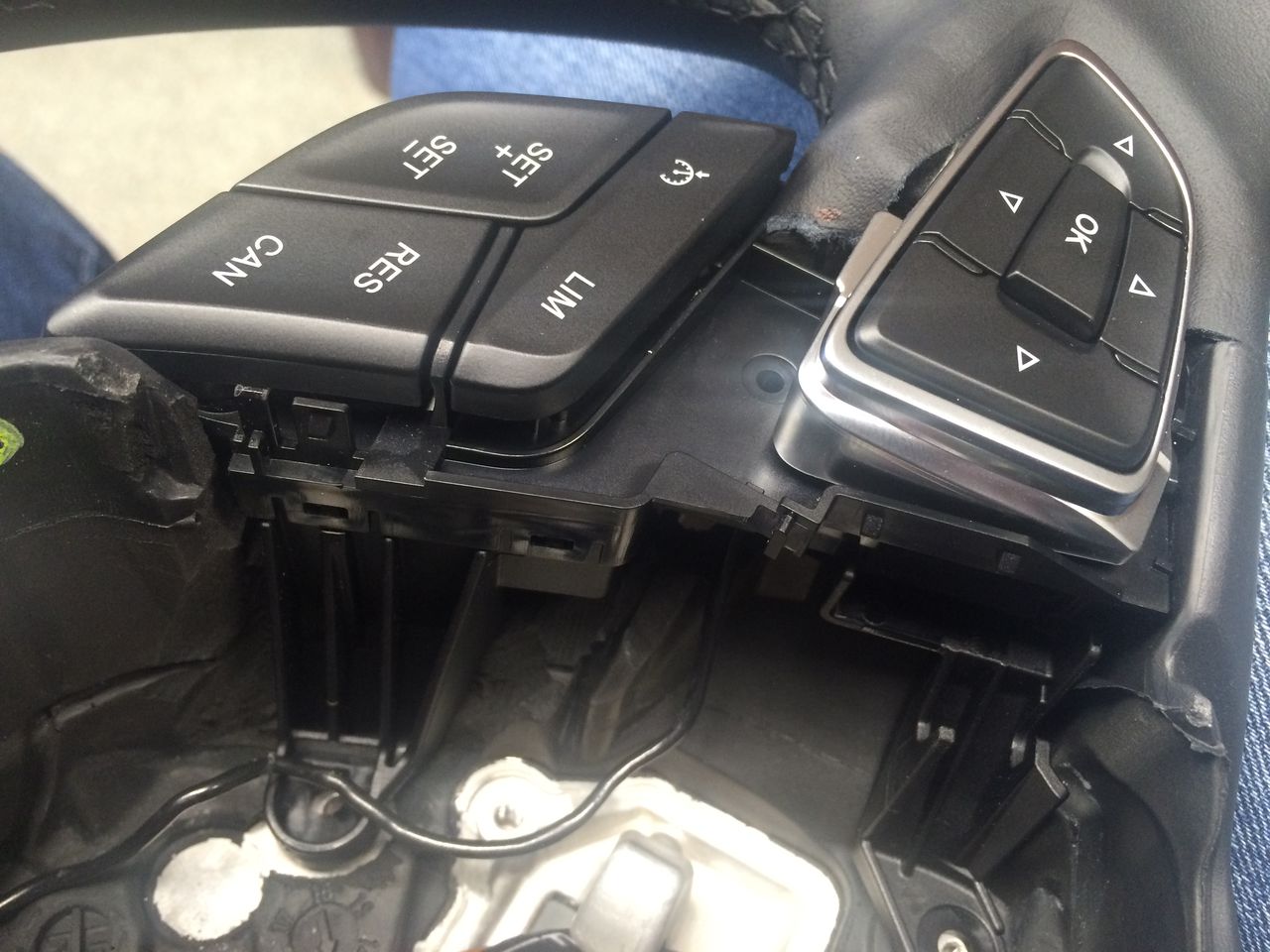

Да, приходится даже срезать участок с кожей (около 1 см) т.к. кнопки с КК нормально так! больше места занимают, но в целом накладка хорошо перекрывает вырез (не у самого края)

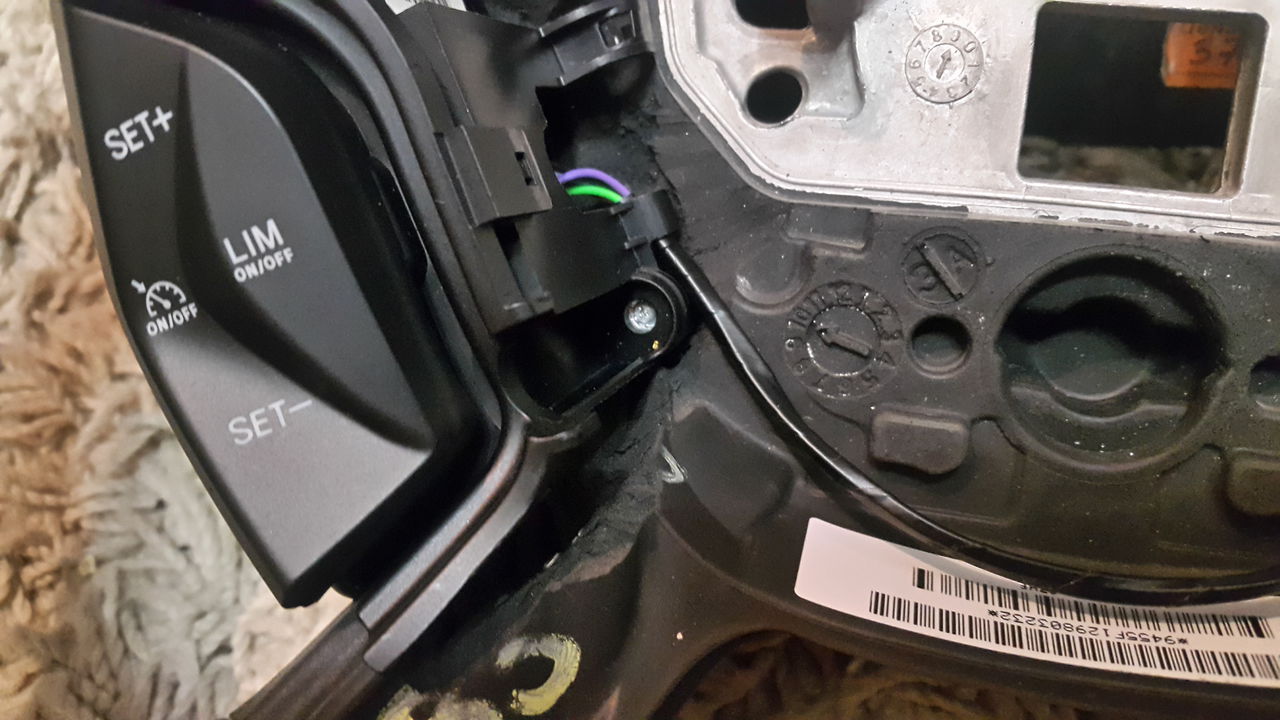

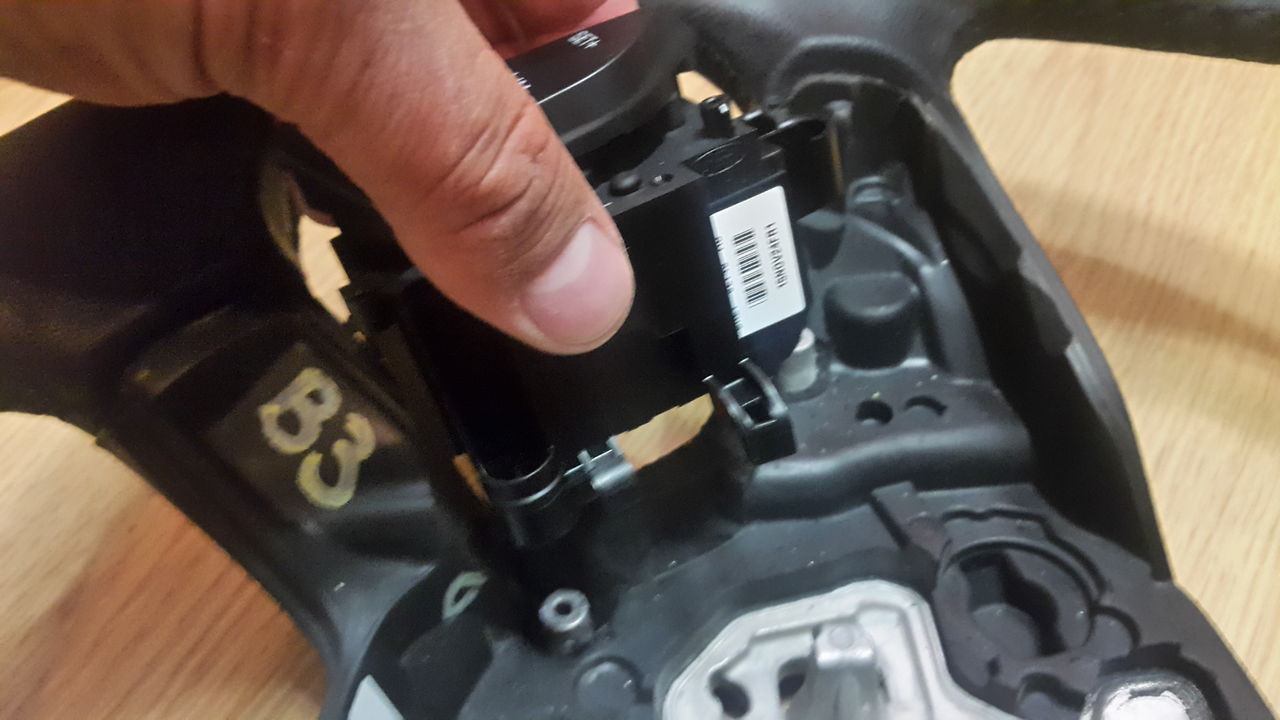

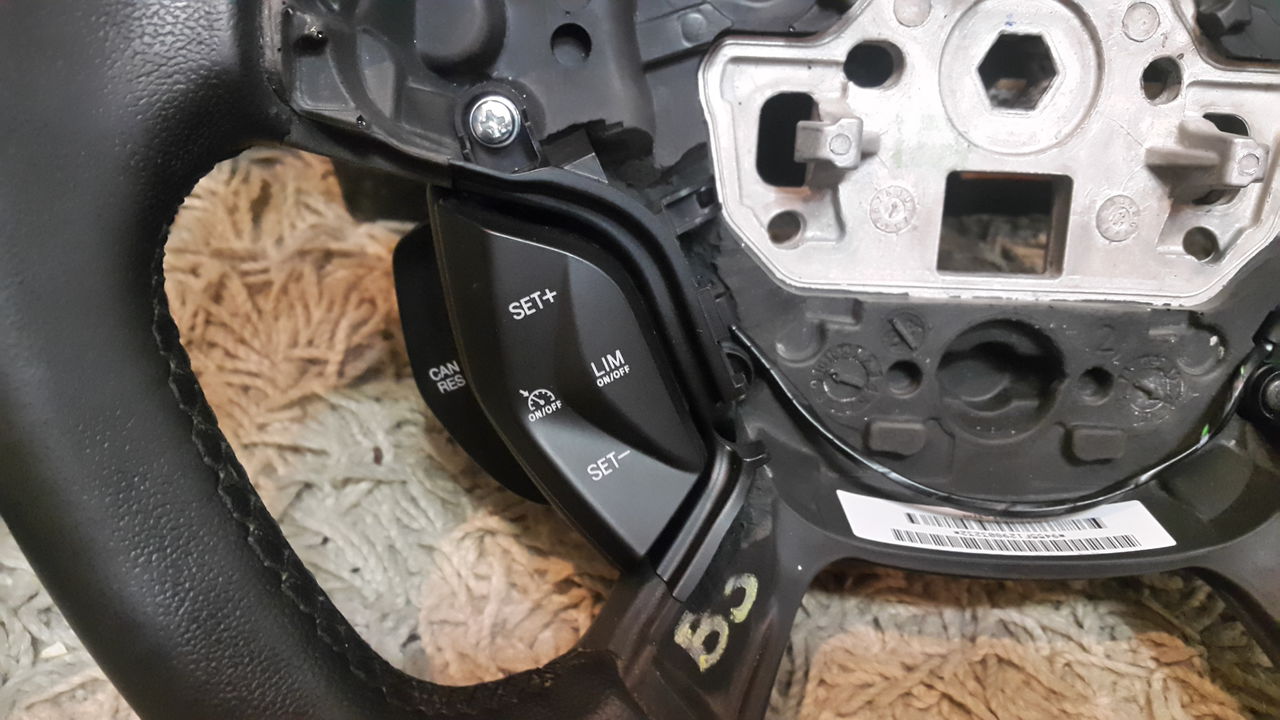

Когда вырез закончен и есть понимание что все "село на место" прикручиваем теми-же винтами что и откручивали, верхнее крепление остается то-же, нижнее новое, металл мягкий так-что резьба спокойно нарезается родным винтом без доп. манипуляций.
Сборка в обратной последовательности
Не забываем что круиз необходимо прописать 23 и 224 байт (если с LIM)

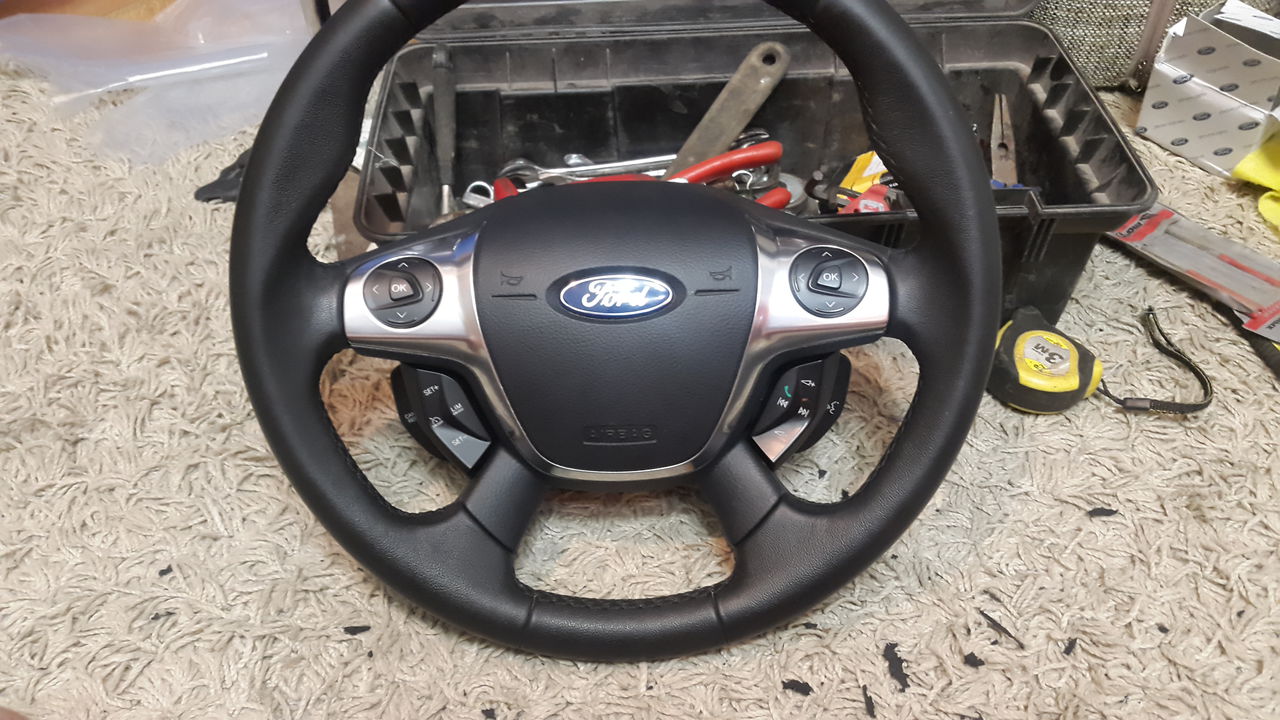

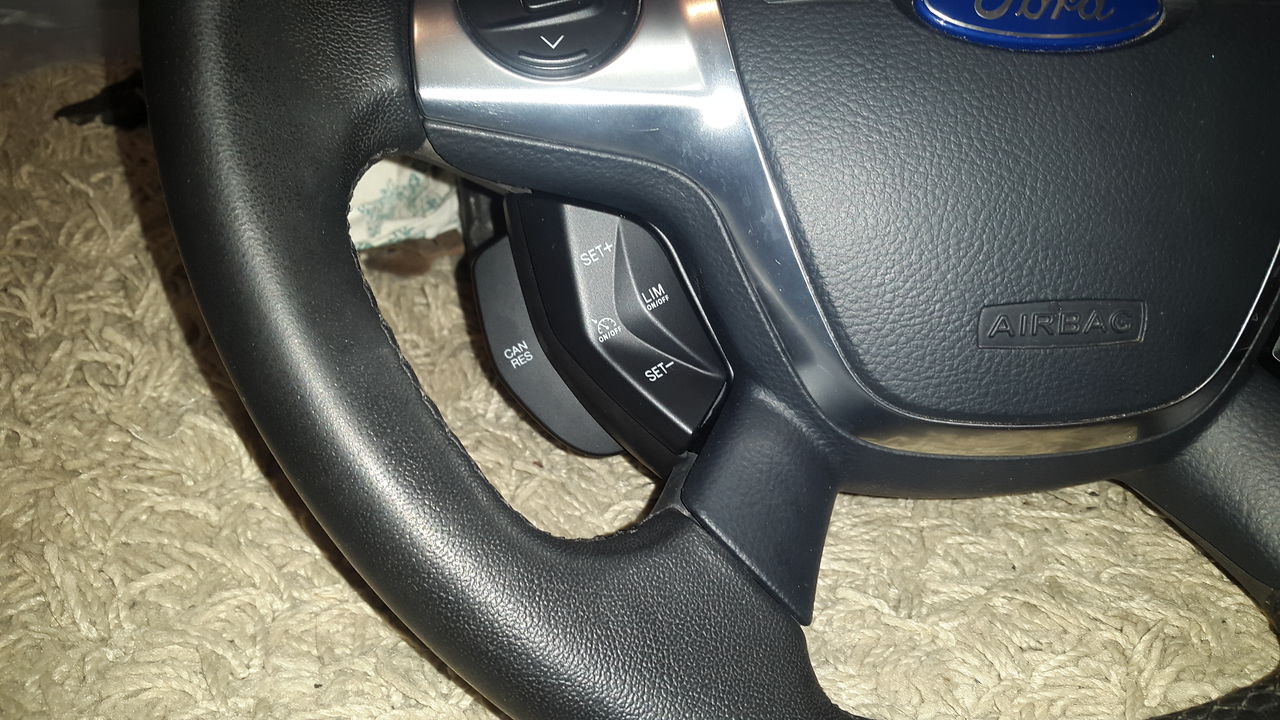

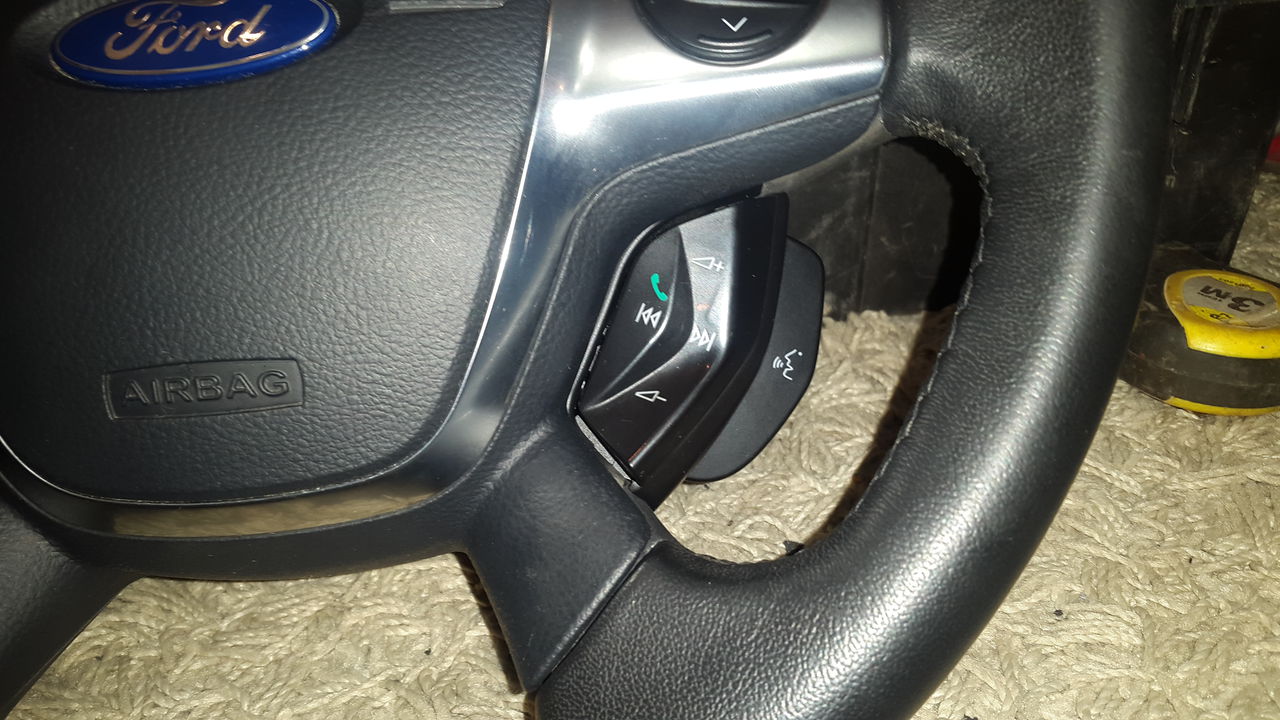

В итоге
Как известно, круиз контроль на Форд Фокус 3 (Куга 2) идет как доп опция и заказывается отдельно при покупке авто. Но те, кто покупал машину из наличия у официального дилера или же просто с рук, могут не отчаиваться и установить круиз контроль самостоятельно. В кнопке круиз контроля скрываются две функции, как сам круиз контроль - когда авто движется с заданой скоростью, так и функция ограничителя скорости, когда авто не поедет выше установленной скорости, например, вы движитесь по трассе с множеством камер, выставляете скорость в 90 км/ч и выше этой скорости авто не поедет.
Круиз контроль на Ford Focus 3 (Куга 2) можно установить на любую комплектацию, любой двигатель и любую КПП. Заполучить круиз контроль можно двумя способами:
1) купить новый руль уже с кнопкой круиз контроля
2) установить кнопку круиз контроля в имеющийся руль
Если же способ номер один не вызывает никаких трудностей - нужно лишь заменить руль и активировать круиз контроль, то способ номер два многим покажется достаточно сложным. Остановимся на нем подробнее.
Что бы самостоятельно установить кнопку круиз контроля нам понадобится:
1) активировать функцию круиз контроля и функцию ограничителя скорости (ASDL). Если у вас кнопка без ограничителя скорости (для Форд Куга II 2.5 литра), то активируется только круиз контроль.
2) кнопка круиз контроля, которая будет врезаться в руль
3) проводка, подходящая именно под ваш авто
4) два маленьких самореза, резьбовой герметик, канцелярский нож
Активацию круиз контроля лучше производить в самом начале, так как машине требуется некоторое время адаптироваться. Затем необходимо снять подушку безопасности.
Затем ключом на 24 снимаем и руль (руль снимать не обязательно, просто резать снятый руль удобнее). Обратно руль встанет в таком же положении, что и до снятия. Итак, нам требуется вырезать в руле отверстие под кнопку круиз контроля.
Для удобства примерки, кнопку лучше разобрать на три части, затем понемногу подрезать руль.
Особенно осторожно это делать в нижней части, так как можно отрезать лишнего.
В самом руле будут гнезда под саморезы, с них так же следует снять резину. После успешной вырезки, устанавливаем кнопку, и сажаем на саморезы, смазанные герметиком резьбы.
Подключаем проводку и устанавливаем все обратно и радуемся новой функции в своей машине.
