Установка камеры переднего вида форд фокус 3
В этой статье рассмотрим установку камер заднего вида на Форд Фокус 3 (и по аналогии на Форд Куга 2), а так же нюансы по выводу изображения с камеры на штатные экраны магнитолы.
В наше время камеры заднего вида уже становятся обыденностью. Они все чаше появляются в опциях на новых автомобилях. Удобство от камер заднего вида намного превосходит удобство от парктроника. Причем, стоимость доустановки камеры заднего вида не так велика - на рынке очень больщой выбор камер заднего вида. Их можно разделить по следующим критериям:
- по месту установки (в штатное место автомобиля или нет)
- проводной вариант или беспроводной
- качество картинки, тип матрицы (CCD или CMOS)
Проще и удобнее всего использовать камеру под штатное место автомобиля, на примере Фокус 3 - это камера, заменяющая кнопку открывания багажника, а в случае с Куга 2 - камера в плафон подсветки номера. По качеству картинки, безусловно, стоит выбирать CCD матрицу.
Для вывода изображения с камеры нам потребуется дисплей - здесь опять же таки выбор огромен - это и зеркала заднего вида совмещенные с экраном, это и навигаторы с видеовходом, это и обычные маленькие экраны, ну и, конечно, это штатные экраны магнитолы. Остановимся подробнее именно на последнем варианте.
В Форд Фокус 3 и Куга 2 вывести изображение с неоригинальной камеры можно на оригинальные штатные цветные экраны 4,2" (РП7) и 5" (РП27/33/86 - Фокус 3, РП18 - Куга 2).
Дисплей 4,2" (РП7)
Есть две модификации экраном:
- экрана нового образца (маркировки EM5T, F1BT) - работает с камерой посел программной конфигурации автомобиля и без переходников
- экрана старого образца (маркировки AM5T, BM5T, DM5T) - работает с камерой после прошивки экрана и через переходник Fakra
Подробнее о экранах старого образца
Что бы вывести изображение с камеры на дисплей РП7, потребуется прошить экран альтернативной прошивкой (свяжитесь с нами, если интересует возможность прошивки экрана в вашем регионе). Так как на экране РП7 разъем видеовхода (Fakra) отличен от разъемов (тюльпанов) на проводке камеры заднего вида, нам потребуется переходник Fakra - RCA.
На данный момент существует две альтернативные прошивки для экранов РП7, позволяющие выводить на них изображение с камеры заднего ввида. Отличаются эти прошивки тем, что в одном случае потребуется обязательное программное вмешательство - в конфигурации автомобиля потребуется включить "парковочную камеру" и перезагрузить экран, а в другом случае ничего дополнительно делать нет нужно - все уже работает из коробки.
На нашем сайте вы можете приобрести экран РП7, поддерживающий камеры заднего вида без дополнительной программной конфигурации, что удобнее, когда нет нужного оборудование под рукой
Есть несколько модификаций экранов 5".
Для подключения неоригинальной камеры заднего вида, нужно:
- для экрана модификации AM5T, BM5T, EM5T и FM5T: переходник Fakra-RCA и модуль камеры + программная активация (активация опции "Парковочная камера" в конфигурации авто)
- для экрана модификации F1BT: переходник HSD-RCA + программная активация
Подробнее о подключении модуля камеры для экрана модификации AM5T, BM5T, EM5T и FM5T.
С подключением переходника вопросов нет, а вот с подключением модуля камеры придется повозиться.
Если у вас Форд Фокус 3, то подключаем по следующей схеме:
- красный провод на 3 пин разъема аудиоблока
- черный провод на 13 пин разъема аудиоблока
- желтый провод на 8 пин в разъем C23A, находящегося внизу за пластмассовой накладкой справа от центральной консоли и слева от ног пассажира
- синий провод на 9 пин в разъем C23A
Если у вас Форд Куга 2, то подключаем модуль камеры к подторпедной проводке в районе подключения модуля BCMii за вещевым ящиком по следующей схеме (схема изменена от 23 марта 2016):
- красный провод (питание) на 4 пин разъема F (см изображение) или 17 пин разъема E
- черный провод на массу
- желтый провод (шина) на 41 пин (серо-оранжевый провод) в разъем A
- синий провод (шина) на 40 пин (фиолетово-оранжевый) в разъем A
Итак, модуль успешно подключен, теперь необходимо программно активировать в конфигурации автомобиля "Парковочную камеру" и перезагрузить экран (модуль FCDIM). После этих действий, при включении задней передачи, на экран будет выводится изображение с камеры.
7 лет
Не хотел бы создавать новую тему - кто-то устанавливал уже камеру заднего вида? Что использовали в качестве экрана?
Slivsy
Видео сигнал через модуль никак не проходит, модуль только перегоняет инфу из кан шины в лин на камеру и обратно.
Boris98
Я не писал, что видео сигнал идёт через модуль. Модуль собирает данные о угле поворота рулевого колеса, работе парктроника и самой камеры. Передаёт инфу по LIN в камеру, которая на изображение накладывает динамические линии и парк.

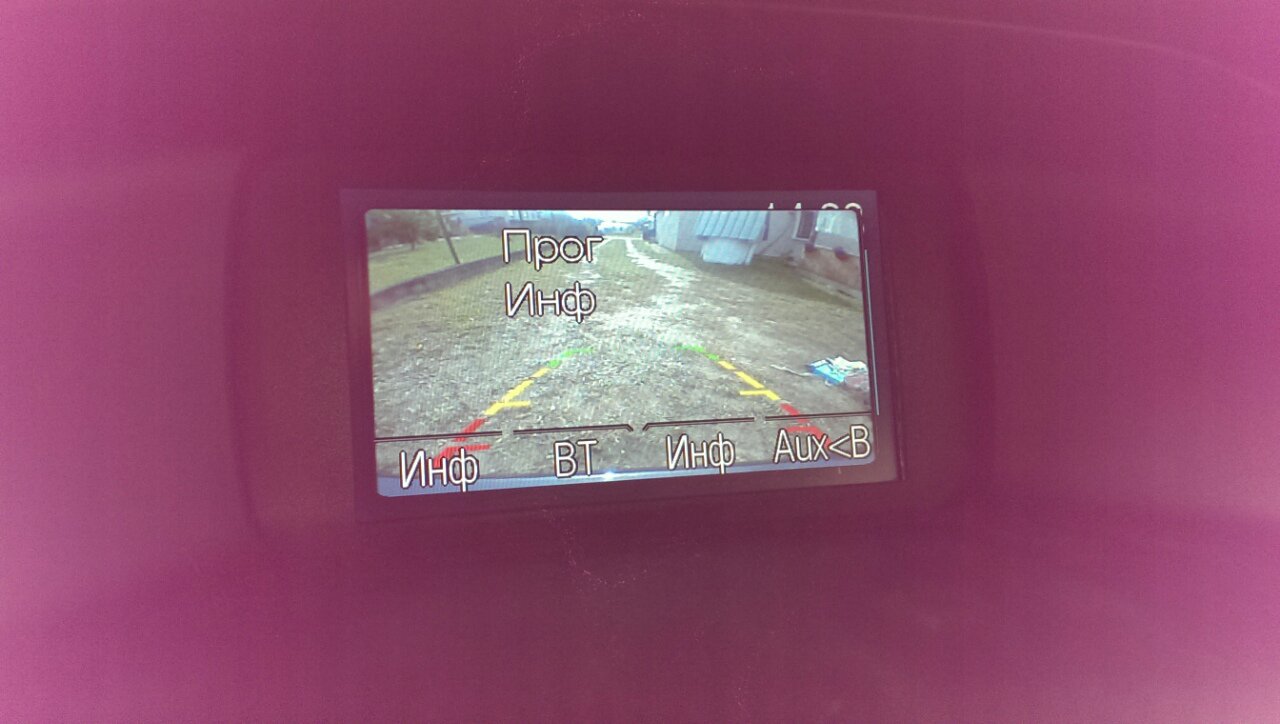

У меня стоит китай камера на прошитом дисплее. Соответственно софт кнопка Линии не работает., потому что нет штатного модуля камеры. Как её вообще убрать чтобы глаза не мозолила.
Привет, кто ставил штатную камеру, подскажите, пожалуйста, разъем для модуля расположен возле самого модуля или он был где-то дальше, у меня универсал 2012 титаниум, РП7, справа вытащил заглушку из кармана для мелочей, модуль парктроника полный есть, по идее рядом с ним должен быть модуль камеры ну и разъем для него.
Серый
Прочитал всю тему, твои фото видел, видимо у меня нет разъемов, проверю еще в ногах пассажира, может хотя бы там есть три провода.
Привет, заказал камеру от Куги, DV4T, экран в Куге был 5 дюймов, буду устанавливать в фокус 3 дорестайл универсал экран 4.2 дюйма, есть несколько вопросов:
1. Подойдет ли данная камера к модулю 1821412 (BM5T-19H423-CB)?
2. Правильная ли распиновка для данной камеры и отличается ли она например от 1763434 (для универсала с несенсорными экранами):
1 пин - питание плюс
2 пин - Lin
3 пин - видео минус
4 пин - видео плюс
5 пин - питание минус (земля)
6 пин - экран от наводок
Приветствую!
После прошивки экрана под камеру заднего вида столкнулся с проблемой:

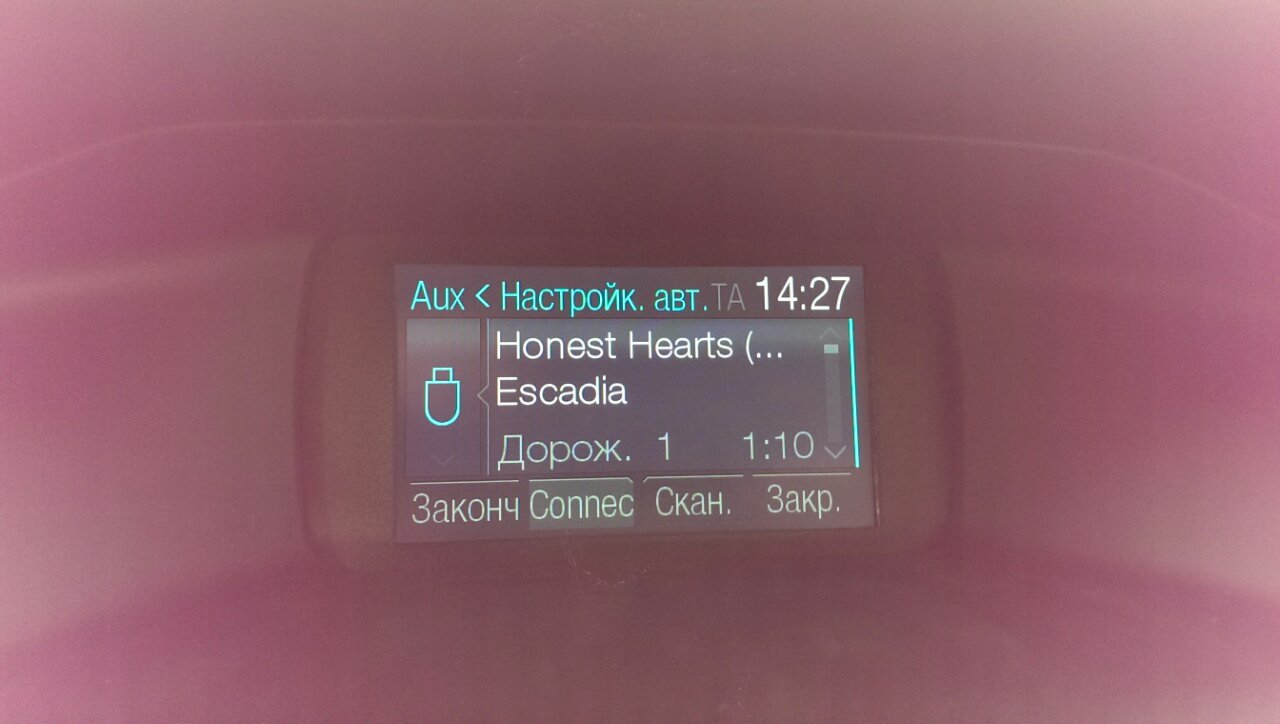

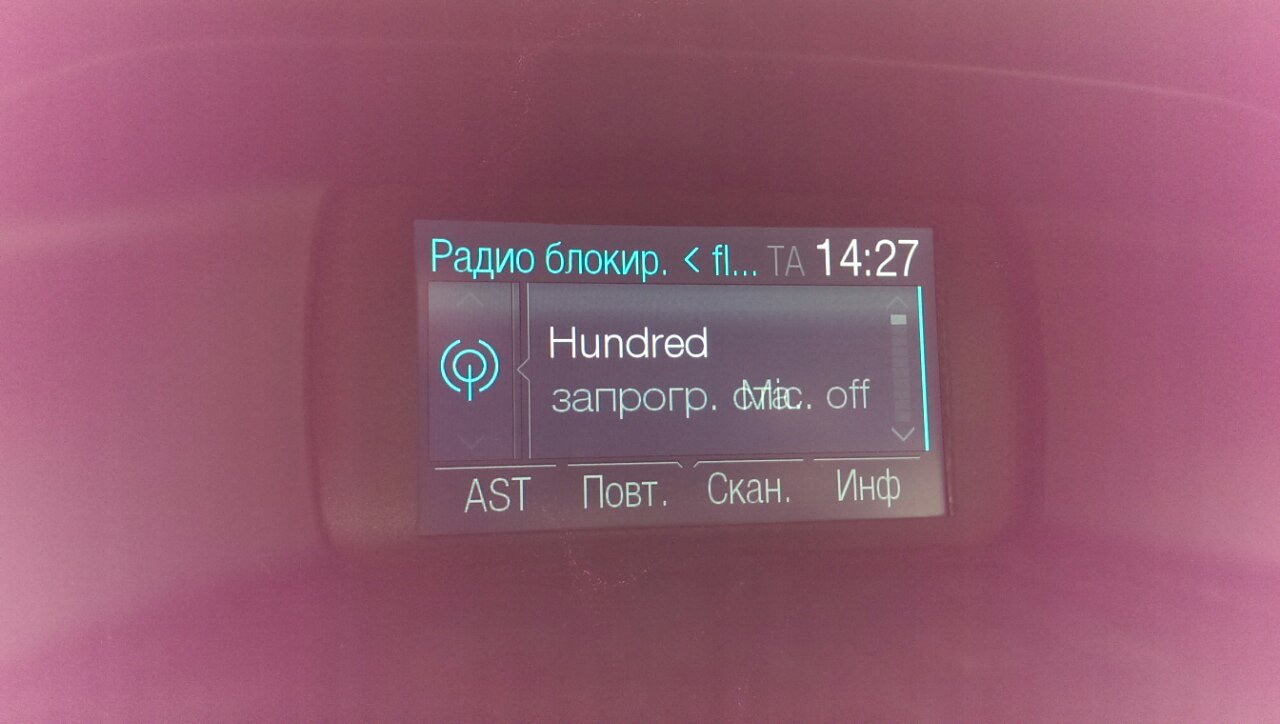

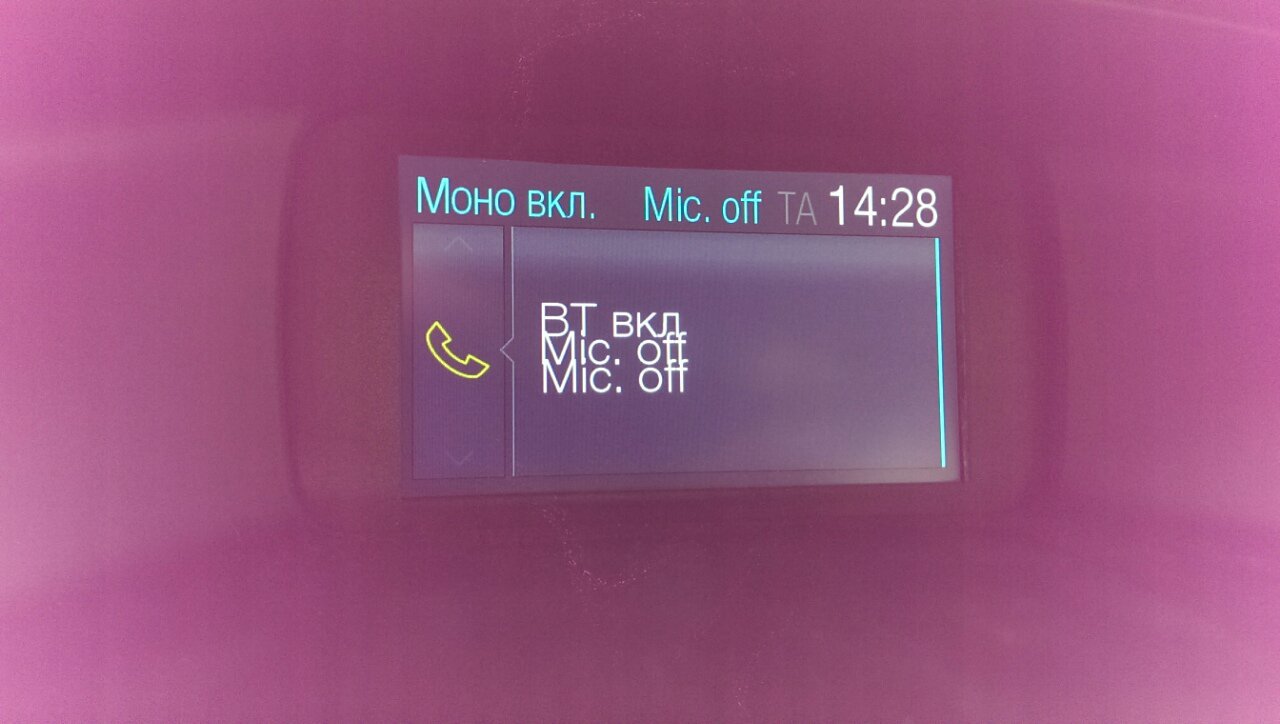

Надписи вперемешку русские и английские. Какие-то надписи о выключенном микрофоне, когда радио работает.
Экран AM5T. Голова РП32. Кнопки от РП-3. До прошивки экрана все работало нормально. Что это может быть?
AlEvSer
ну это явно косяк какой-то. либо не тот патч выбрали, либо "что-то пошло не так"
Ну и вообще-то Ваш вопрос надо было адресовать Александру.
Установил 2 камеры на штатный экран РП-7.
Обе камеры китайские.
Экран прошит СТОКОВОЙ прошивкой.
Логика работы:
Автоматическая активация камеры происходит при:
1) включении R — автоматически включается задняя.
2) переводе из R — автоматическое переключение на переднюю.
Эти два условия выполняются всегда — не зависимо от того, какая камера уже работает (в случае, если они уже были активированы с кнопки) или не работает ни одна.
Ручное включение камеры происходит при коротком нажатие на кнопку.
Сначала включается передняя камера (если до этого ни одна из камер не была активирована) либо переключается на другую (если одна из камер уже работала)… последующие нажатия переключают на другую и так по-кругу.
В ручном режиме камеры можно включить всегда в не зависимости от того были ли они выключены автоматически при достижении одного из условий.
После включения в ручном режиме, камеры вновь отключаются автоматически при повторном достижении одного из условий либо принудительно.
Автоматическое выключение камер в положении не R:
1) не происходит включений R в течении 7 секунд
2) не происходит нажатий на кнопку в течении 7 секунд
3) скорость увеличилась с 0-4 до 5 км/ч
4) поднят ручник
Автоматическое выключение камер в положении R не происходит! — только принудительно или при поднятом ручнике.
Ручное (принудительное) выключение камер происходит при длительном (1 сек) удерживании кнопки или поднятии ручника.
Так же реализованы некоторые "защиты":
— переключения между камерами с кнопки происходит именно в момент отпускания кнопки, а принудительное после 1 сек непрерывного нажатия (даже если удержание продолжается). Сделано это для того, чтобы при удерживании кнопки для выключения не происходило переключение камер (потому как любое длинное нажатие — это ещё и короткое в самом его начале).
— установлена защита от случайных нажатий на кнопку. Она не отреагирует, если нажатие было менее, чем 20 мсек.
— переключение на заднюю камеру реализовано с задержкой в 700 мсек. С этой же задержкой происходит и выключение передней камеры, если таковая была включена. Сделано это для того, чтобы не происходило переключение между камерами при быстром "проскакивании" положения R на АКПП (например из P в D и наоборот).
— реализована задержка отключения питания с камер на 400 мсек при деактивации видеовхода на штатном экране… чтобы не видеть шумов, возникающих при выключении камеры.
1 год
3 сент ября 2020 mobile

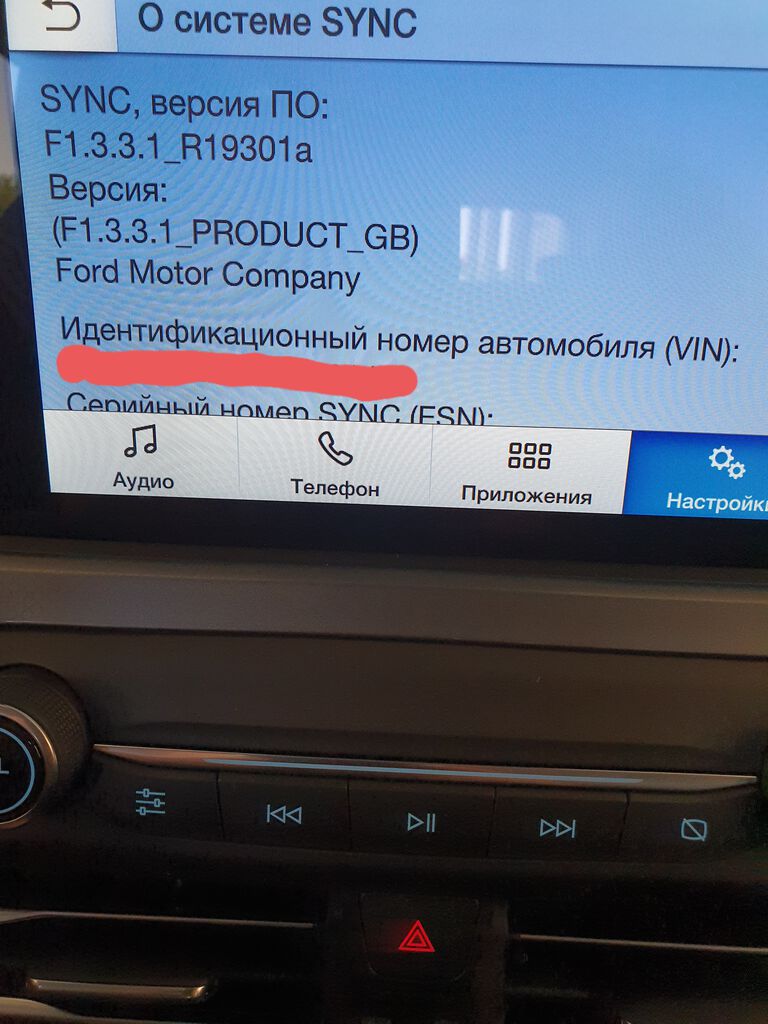

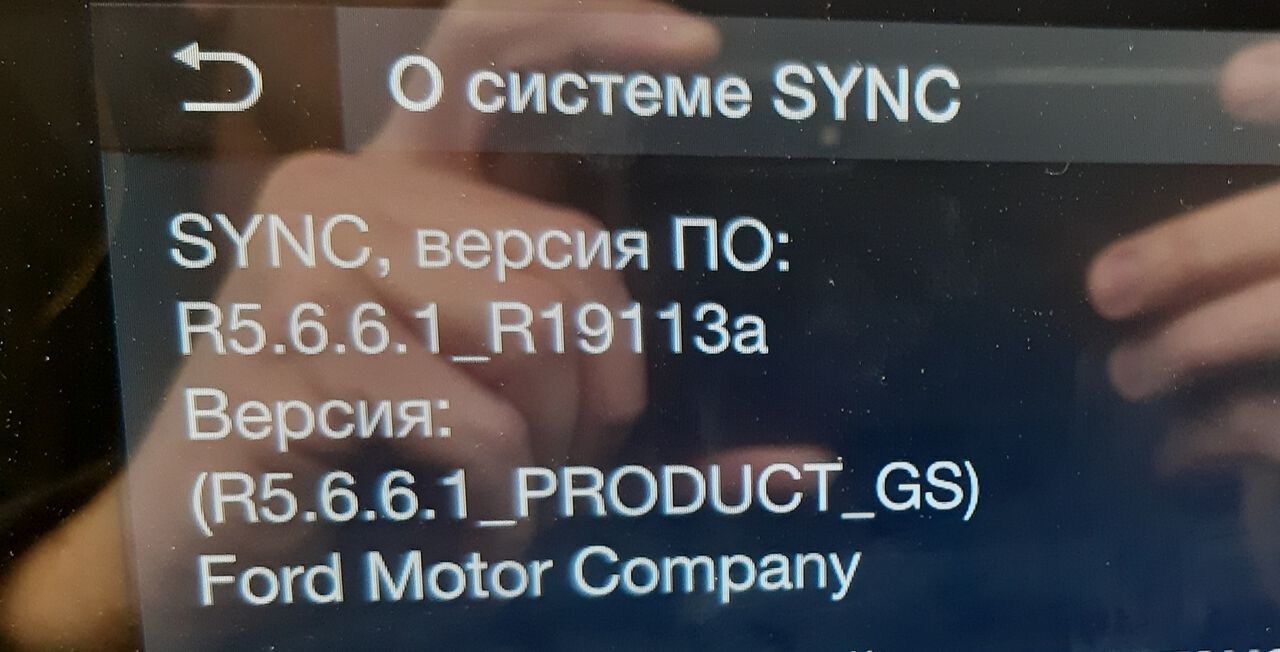

Доброй ночи. Есть тут кто у кого стоит Sync 2,5. Ктото пробовал подключать к нему камеру. Авто 2019 года.
У меня фф4.

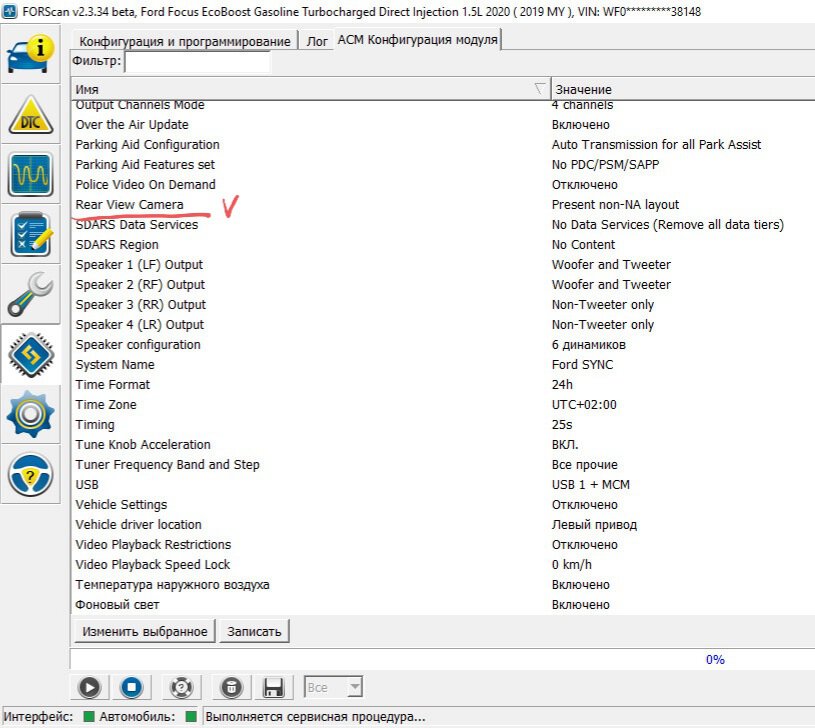

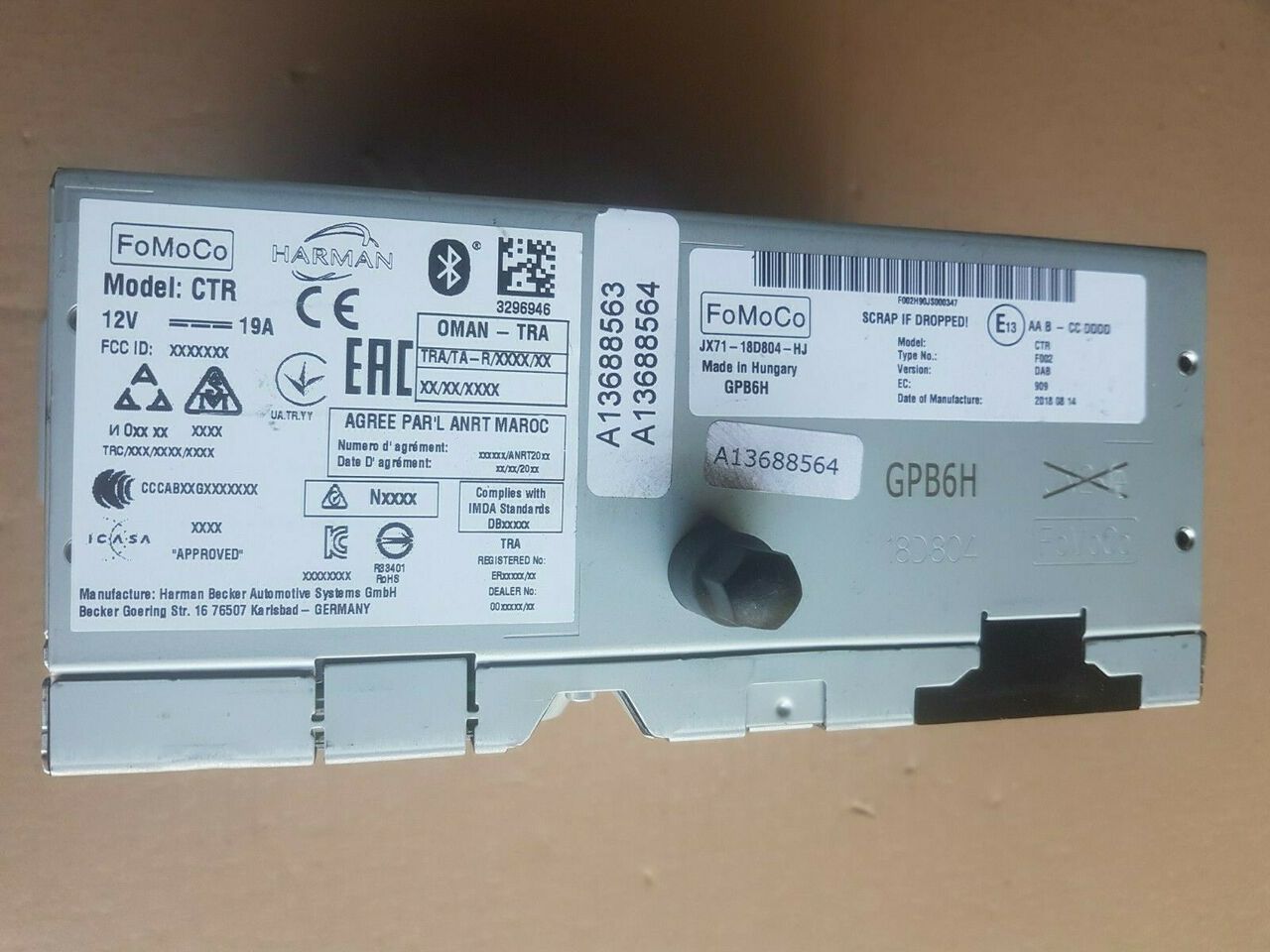

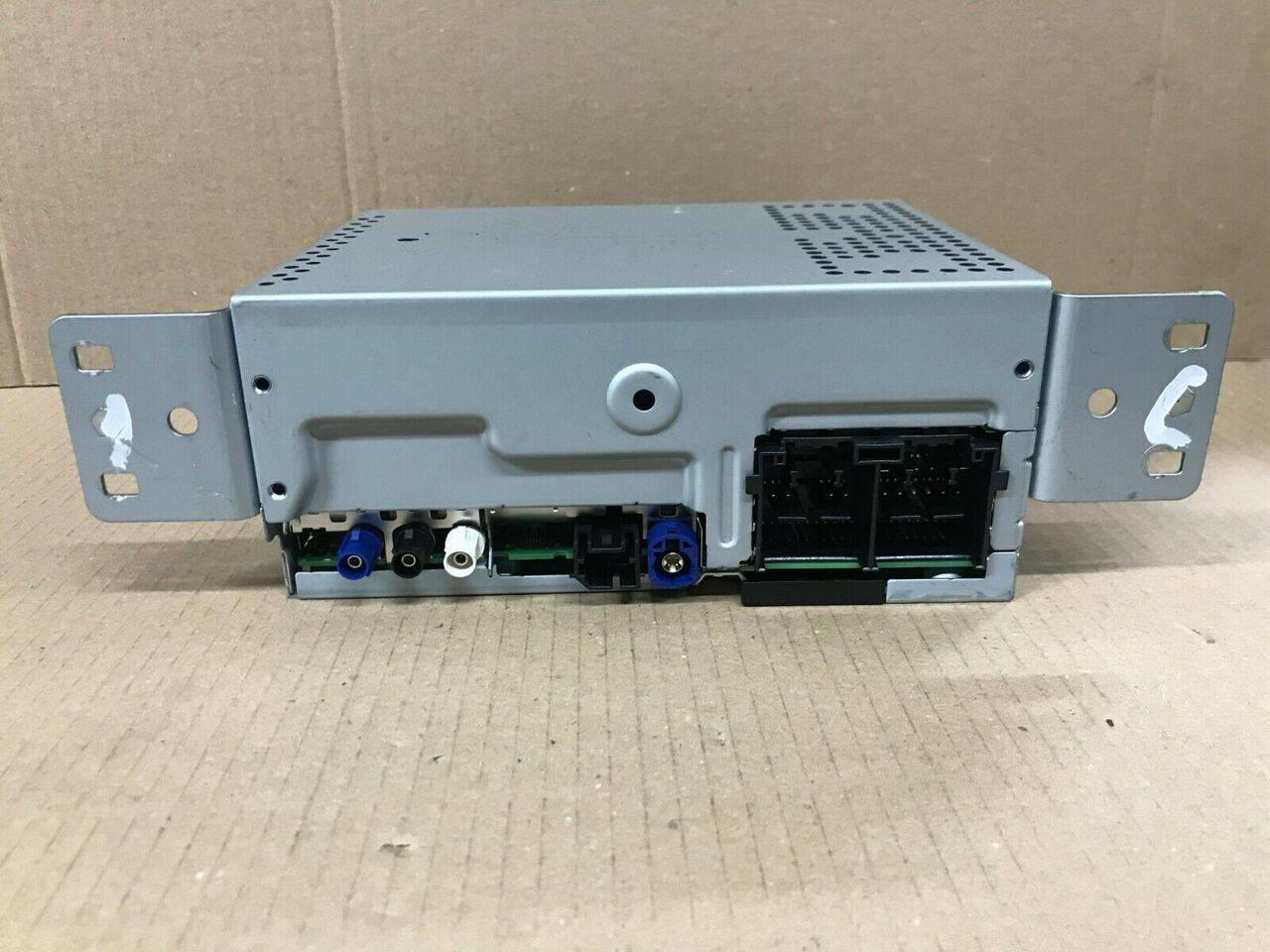

Активация ACM CTR (Connected Touch Radio):
HMI Options - DE07
Rear View camera - Present – non NA layout
BCM 62 Sleep/Awake Processing - SlaveExists RVC Cfg present
Hi, do you have the asbuilt code for camera activation on acm module? the human-readable option doesn t appear in forscan for new vehicles. Thanks
indio
всё отображается! Нужно:
1) ELM327 с переключателем HS-CAN / MS-CAN
2) FORScan — бесплатный софт (использовал последнюю версию), качается с официального сайта, с расширенной лицензией — на данный момент она доступна бесплатно пользователям форума FORScan
3) Калибровочный файл — качается с официального сайта форда. Имя необходимого калибровочного файла и куда его нужно положить вам подскажет сам FORScan,
Hi, thanks, I managed to activate the camera, but I needed a "special" version of Forscan, current/last version doesn't recognize new ACM units, so, the menu "rear camera" didn't show has an option to change on ACM.
I think that will be included in a new version.
R
Krot1310
Добрый день. По программе понятно, а по самому подключению , Вы , просто взяли камеру и подключили без каких либо видео модулей? Машина на гарантии сам боюсь чтото делать а официалы говорят что не хватает видеомодуля.
alexfick

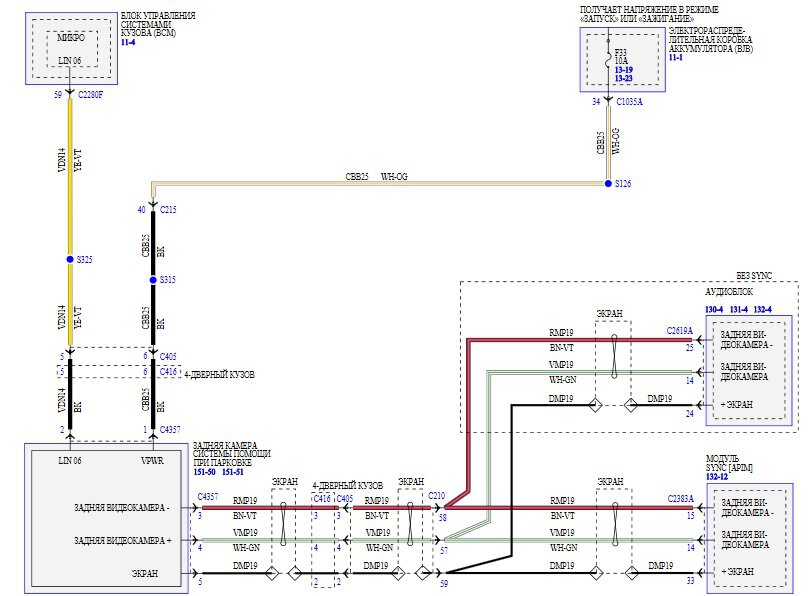

У вас схема перед глазами, там нет дополнительных модулей (сама камера это модуль, можно так сказать)
Скорее всего официалы не хотят заморачиваться с вашей камерой.
29 сент ября 2020 mobile
Кстати камера на "Актив" стоит 180 с широким диапазоном обзора, с динамическими линиями.
Несколько дней назад установил заднюю камеру в фокус mk4. Прилагаю описание с фотографиями, которые интересны. Купил камеру на Алиэкспресс. На фокусе 4 и фокусе 3.5 камера одинаковая и подходит идеально.
