Kuzmich831 › Блог › Кпп ZF Часть 1

Всем привет
Наверное люди ждут про кпп ZF16 продолжение . Но в связи с запчастями данная кпп убрана в дальний ящик.
Привезли еще одно кпп . Тоже с камаза тоже ZF . Мне не сказали причину . Сказали что мол "собери как-нибудь" .
Ну ладно начнем.

И действительно . Лазили какие — то мастера простые люди не имеющие представления об этой кпп .
А именно что кпп разбирается с помощью супер приспособ инструмента .

Конечно в кпп есть такая тема как регулировка высоты шестерен . Регулируется она с помощью специальных шайб, полуколец на главном валу .Если поставить без колец шайб то высота вала первичного измениться а он будет болтаться . А если поставить ремонтные регулировочные шайбы то (размер от стандарта 0,05 в плюсе) то неграмотная подборка шайб может зажать валы и они попросту не будут крутиться при установке картера сцепления .

Да разборка производиться только с помощью спец инструмента . Для начала нам надо выдернуть центровочные штивты . Сидят они там туго . НЕ НАДО колотить по корпусу кпп кувалдой с выпучеными глазами и матерясь на весь цех . Это виноваты штивты . При извлечении штивтов корпус легко сходит

Смотреть надо его обязательно . Так как шток поршня не даст сняться крышке .Там есть боковой фиксатор который держит шток . Вы меня спросите " А что если открутить гайку на штоке поршня и снять сам поршень ?"
Да можно, но усилие очень велико что попросту можно сорвать фиксатор вилки но он стоит денег .
Да есть спец приспособа которая стопорит шток но снимаем только в крайнем случае в случае замены корпуса или самого поршня .

Да, вот вижу кучу болтов в кпп, — кошмар конечно но ладно . Не когда не делайте так !
Так как большинство болтов попросту провалилось в отверстие под ось задней скорости .Позже намаялся я с ней.

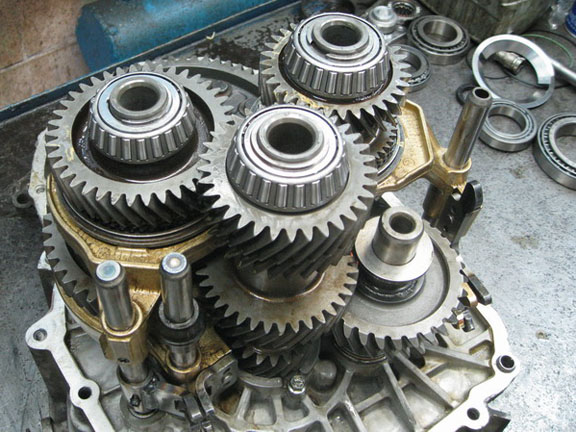

Вот наступил момент когда валы добыты из кпп . Намаялся я сними . " Почему?" да потому что в корпус попали болты и рука моя не смогла их достать . Но это еще пол беды, фиксатор вилок был выдернут и вилки попросту болтались . Уже приспособление не применишь . Тут то вспоминается школа "Дедушкиного гаража" когда можно просто ползать с кпп и добывать все по отдельности .Слава богу — валы выдернул. Немножко вандально но что поделаешь .

Теперь надо разобраться что же и почему и зачем туда полезли . При разборке вала рассыпался опорный подшипник первичного вала .Как говориться чем дальше в лес тем больше дров. А именно все пояски болтались . также фиксатор поясков тоже не лучшем состоянии . Все под замену .

Да тут был примененный мастерами дедовский способ . В нашем случае — болгарка . Как не пропилили вал — удивляюсь . Дело в том что эта втулка съемная и запрессовывается с помощью нагревания .

Ну ладно с коробкой мы разобрались . Сам рад . Теперь ждем запчасти и сборку
P/S
Совсем забыл сказать что кпп ( точнее ее корпус ) Алюминиевый .

Так Что всем удачи на дорогах, подписывайтесь, ставьте лайки, комментируйте .
СПАСИБО .

Все о КПП ZF: особенности конструкции и эксплуатации, неполадки и их устранение

КПП ZF конструктивно состоит из четырехступенчатой части с понижающей и задней передачами. Есть в ней и промежуточный вал. Количество предлагаемых скоростей увеличивается за счет применения расположенного в задней части демультипликатора планетарного вида. Если учесть понижающую, в общей сложности коробка имеет 9 передач для передвижения автомобиля передним ходом. Скорости с первой по четвертую относятся к пониженному диапазону демультипликатора, а с пятой по восьмую – к повышенному.

Особенности коробок ZF

Особенности четырехступенчатой части:

• КПП синхронизирована, снижающая скорость и задний ход оснащены кулачковыми муфтами;
• передачи переключаются механическим путем;
• схема активации скоростей представлена двойным либо аскадным Н;
• система оснащена сервошифтом.

Демультипликатор в автоматических трансмиссиях ZF синхронизирован. Переключение скоростей производится при переходе из ряда 3/4 в 5/6 и обратно.

Что нужно делать для длительной эксплуатации без ремонтов

Важно: всегда нужно осуществлять регулярный контроль уровня масла в автоматической коробке передач и своевременно выполнять замену расходного материала. Менять смазку требуется не реже, чем каждые 60 тысяч километров пробега. Но этот показатель во многом зависит и от условий эксплуатации. Смазывающий материал теряет свои рабочие свойства при длительном использовании. Меняется вязкость жидкости, увеличивается объем продуктов износа, забиваются фильтрующие элементы. Что касается уровня, то он всегда должен быть в норме, поскольку угар масла не допускается, а понижение объема может быть связано с нарушением герметичности уплотнений. Также следует избегать смешивания жидкостей с разными техническими характеристиками и свойствами.

Чтобы не допустить быстрого выхода из строя коробки передач, необходимо придерживаться следующих правил использования:

1. Периодически проверять работу радиатора охлаждения автоматической трансмиссии и производить его очистку при необходимости. Если устройство залеплено грязью, это станет причиной перегрева, приведет к более быстрому износу рабочей жидкости.
2. Не допускается пуск мотора с буксира. Если завести двигатель с толкача, включив сначала нейтральную передачу (N), а затем – первую скорость (D), то это приведет к полному выходу из строя агрегата. В момент переключения первичный вал не крутится, а насосное устройство не создает давление жидкости. Поломка возможна из-за того, что непонятно, как произойдет активация соленоидов, какие именно фрикционы включатся, куда направится смазка.
3. Всегда требуется прогрев трансмиссии. Отдельные модели КПП ZF более чувствительны к повышенным нагрузкам в непрогретом положении. Если коробка будет работать на высоких мощностях, а охлаждающая жидкость агрегата еще не нагрелась, то это приведет к выдавливанию сальников и уплотнительных элементов в гидравлическом блоке.
4. Нельзя включать режим паркинга (Р) во время езды. Активация рычага может стать причиной повреждения фиксатора на селекторе либо попадания металлической стружки от работы зуба крепления по шестеренке внутрь коробки.
5. Нежелательно долго буксовать в грязи или снегу. Если транспортное средство застряло, лучше вызвать эвакуатор. Длительные попытки выбраться самостоятельно станут причинами перегрева рабочей жидкости, подгорания фрикционов, активации аварийного режима трансмиссии. Кроме того, не рекомендуется быстро переводить рычаг коробки передач из положения R в D и обратно.
6. Не допускаются буксировка других транспортных средств и спортивный или агрессивный стиль езды. Некоторые автолюбители в режиме D нажимают одновременно педали газа и тормоза, чтобы при отпускании последнего можно было резко сорваться с места. Это приводит к быстрому износу конструктивных элементов трансмиссионного агрегата.

Также следует проверить моторный отсек и убедиться, что в него свободно поступает воздух. В противном случае коробке передач не будет хватать обдува. Результат – перегрев КПП.

Типичные поломки

Для коробок передач ZF характерны следующие неисправности:

1. Сложности с переключением скоростей в трансмиссии. Причины проблемы могут заключаться в неполной деактивации сцепления. Для устранения неисправности потребуется выполнить регулировку механизма. Если система сцепления работает со сбоями, износился один из валов, то потребуется ремонт устройства. Для восстановления агрегата рекомендуется использовать только оригинальные и качественные запчасти для КПП ZF, поскольку при применении подделок есть вероятность быстрого износа и выхода из строя детали.
2. Передачи выключаются в делителе самостоятельно. Причину неисправности следует искать в нарушении регулировки хода рычага данного механизма. Для устранения следует произвести корректировку.
3. Передачи на агрегате не отключаются либо деактивируются самостоятельно во время движения транспортного средства. Неисправность может быть следствием нарушения регулировки дистанционного приводного устройства либо ослабления фиксаторов рычагов тяг приводного механизма. Пользователю необходимо произвести настройку либо подтянуть крепления.
4. Скорости в делителе не активируются. Проблему следует искать в нарушении положения регулировочного винта. Он расположен на педали сцепления. Нужно выполнить регулировку этого элемента, опираясь на рекомендации, описанные производителем транспортного средства в сервисном мануале.

Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников.

Что включает в себя процесс ремонта коробки передач

Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:

1. Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
2. Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
3. Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
4. Дефектовка деталей трансмиссии.
5. Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
6. Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
7. Сборка трансмиссионного агрегата.
8. Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
9. После ремонта и сборки производятся испытания коробки передач на герметичность.
10. Завершающим этапом является выходная проверка и тестирование агрегата.

При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.

После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.

Сроки и стоимость работы

Продолжительность ремонта и его стоимость определяются характером поломки и сложностью восстановления агрегата. Этот нюанс зависит от квалификации специалистов, которые будут заниматься работами. Мастера из «Снабавто» могут в сжатые сроки произвести качественный ремонт коробки передач. При необходимости компания предоставит специалиста для консультации.

Ремонт КПП ZF

Агрессивная эксплуатация, залив некачественных жидкостей, отказ от технического обслуживания – все это может привести к выходу из строя коробки передач, вследствие чего потребуется ремонт КПП ZF. Грузовой сервис «Дакар-Авто» производит ремонтные работы по восстановлению механических и автоматических коробок передач грузовых автомобилей.

Услуги по ремонту КПП КАМАЗ и других марок

• Диагностика коробки передач
• Замена технических жидкостей
• Ремонт грузовых КППZF (механика)
• Ремонт автоматических коробок КПП грузовиков Вольво и других моделей
• Замена КПП ЗФ

РЕМОНТ КПП ZF ГРУЗОВЫХ АВТОМОБИЛЕЙ

Ремонт КПП МАЗ

• Допуски всего 0,01 мм
• Гарантия год
• КПП стенд
• Возможен расчет по безналу

Ремонт КПП КАМАЗ

• С гарантией
• Фирменные масла
• База всех моделей с 1989 года
• Возможен расчет по безналу

Диагностика КПП ZF

• Любые авто
• Спецоборудование
• Отечественные и иномарки
• Возможен расчет по безналу

Замена масла КПП

• С доливом
• Без подтеков
• Рекомендованный оригинал
• Возможен расчет по безналу

Цены на ремонт КПП ZF

Услуга	Цена
Компьютерная диагностика КПП	2 700
Коробка передач, снятие/установка	9 450
Коробка передач, разборка/сборка	33 750
Замена масла КПП	810

Наши преимущества по ремонту КПП ЗФ

1. Наличие диагностических стендов и инструментов для уточнения поломок перед ремонтом ЗФ.
2. Опытные диагносты и агрегатчики по ремонту КПП грузовых автомобилей.
3. Склад с оригинальными и контрактными запчастями, возможность установки б/у деталей во время ремонта КППZF.
4. Ремонтный участок оснащен всем необходимым современным оборудованием и инструментами для ремонта ЗФ механической и автоматической коробки передач.
5. Честность, порядочность, надежность и ответственность сотрудников сервисного центра «Дакар-Авто».

12 часов в сутки

фирменный стенд

от 2 100 рублей

Уточнить цены

В каких случаях необходимо проводить ремонт КПП МАЗ, КАМАЗ и MAN

1. Масляные подтеки на КПП ЗФ, жирные пятна. Неисправность говорит об утечке масла и износе корпуса шарниров или блока сальников.
2. Хруст, поскрипывание при переключении передач. К этой неисправности нужно отнестись очень серьезно, так как одна изношенная деталь может вывести из строя другие составляющие части, что может усложнить ремонтZF16s151.
3. Переключение передач без выжима сцепления (на механике). При такой поломке может понадобиться капитальный ремонт КПП КАМАЗ или другой модели.
4. Вылет или самопроизвольное переключение в процессе езды.
5. Переключение передач с усилием.
6. Повышенная температура коробки.

Диагностика автоматической коробки передач

При посторонних шумах, треске, скрежете, подтеках масла, рывках при переключении и других отклонений от нормы необходимо перед ремонтом АКПП ZF произвести ее диагностику. Для этого используется специальный сканер, который выдает информацию на экран ПК на основании полученных кодов и температур датчиков рабочей жидкости. Только после этого выполняют ремонтные работы или меняют КПП грузовой машины.

Техническое обслуживание, профилактический ремонт КПП МАЗ, модернизация или установка коробки ZF16 – у нас всегда найдется оптимальное решение для Вас, для того чтобы свести к минимуму время простоя вашего автомобиля.

На легкие развозные грузовики устанавливаются КПП серии 6S.

Технические характеристики 6S 700:

Тип КПП: механическая

Количество передач: 6 Передаточные числа: 6,02 – 0,79 Максимальный крутящий момент, Н*м (кгс*м): 700 (71) Объем масла для наливания, дм3: 6.0 Масса КПП, нетто, кг: 103 Первая замена масла после: 1 500 км (максимум — 5 000 км) Вторичная замена каждые:90 000 км (максимум — 120 000 км) Но не реже, чем:1 раз в год Применяемость: КАМАЗ, КАВЗ, и другие

На КПП 6S в связи с близким расположением выходного вала для КОМ устанавливается коробка со смещением, что позволяет установить насос. Для данной модели кпп применяются КОМ с повышенным передаточным отношением , что позволяет работать гидронасосу на оптимальных оборотах.

Немецкие КПП ZF на грузовых автомобилях КАМАЗ

Крупнейший производитель трансмиссий для автомобилей немецкая , после создания совместного с предприятия с в 2005 году, стали поставлять коробки переключения передач (КПП) для установки на наши отечественный грузовые автомобили.
Благодаря возможности оптимального выбора передаточного отношения в каждом конкретном случае, при любом скоростном режиме движения автомобиля, коробки передач ZF помогают не только экономить топливо (до 16%), но и улучшают тягово-динамические характеристики двигателей Камаз, повышают их ресурс и раскрывают их потенциал на все 100%.

На Камазы сейчас устанавливают следующие модели КПП от ZF:

• ZF 6S700
• ZFEcoMid 9S1310
• ZFEcoSplit 16S1650, 16S1820

9-ти ступенчатые Ecomid 9S 1310:

На грузовики грузоподъемностью до 15 тонн устанавливается КПП ZF Ecomid 9S 1310 ТО, это модели Камаз 65115, 65116, 65117, 53605, 5308.

Данная коробка имеет систему синхронизаторов и допускает управление без двойного выжима сцепления устанавливается на модели 65155 и 65116. В конструкции имеет 4-ступенчатый редуктор с пониженной скоростью и обратным ходом, с кулачковыми муфтами и планетарный демультипликатор, удваивающий количество передач, в результате образуются 9 скоростей для езды передним ходом и 1 — задним.

Технические данные КПП ZF 9S 1310 TO/TD:

Коробка с установленной коробкой отбора мощности с фланцем

Включение коробки отбора мощности возможно только на стоянке при выключенной передаче. Включение коробки отбора мощности пневматическое , предлагаем использовать для включения и отключения ком на самосвалах джойстик управления подъемом кузова.

Возможные поломки и руководство по ремонту

КПП ZF 9s1310 может встречаться на КамАЗ-65115, который отличают высокие показатели надежности. Коробка позволяет повысить ходовые характеристики транспортного средства. Благодаря ей, значительно увеличивается эффективность использования мощности мотора. Надежностью отличается пневматический привод демультипликатора. Помимо КамАЗ 65115, данный тип КПП может устанавливаться на моделях 65116, 53605. Какие могут возникнуть неполадки с коробкой ZF?

Одна из проблем с КПП ZF – трудность смены передач. Устранить данное проявление представляется возможным путем регулировки клапана, к которому подключен делитель. В противном случае может возникнуть поломка синхронизатора. На клапане не должно отмечаться никаких загрязнений.

При поломке синхронизатора делителя КПП отмечается затрудненное включение передач. Необходимо проверить состояние первичного и вторичного вала, относящихся к ним механизмов. Специально для этого требуется переборка коробки. Данную процедуру стоит доверить профессионалам. Обнаруженные изношенные запчасти подлежат замене.

В проверке коробка нуждается, если стали появляться посторонние звуки, шумы. Как правило, это связано с износом установленных в ней запчастей. Поломка подшипников, шестерен возникает после длительной эксплуатации транспортного средства. После того как была осуществлена разборка коробки, требуется подвергнуть ее составляющие элементы очистке. Сапун не должен иметь загрязнений.

КПП должна быть диагностирована, если заметно ухудшился разгон, стали отмечаться рывки, когда происходит смена передач.

Помимо естественного износа частей КПП, поломка составляющих элементов трансмиссии возникает в результате механических повреждений, может выйти из строя демультипликатор, делитель. При ремонте с данным типом коробки следует применять оригинальные запчасти. Количество затраченного времени на выявление и устранение неполадки в коробке находится в зависимости от характера присутствующей неисправности.

Приводит к преждевременным поломкам недостаточное количество трансмиссионного масла. Несвоевременно замененная жидкость в КПП в скором времени приведет к дорогостоящему капитальному ремонту.

Коробки передач ZF EcoSplit 16S для высоконагруженной работы Камазов

ZF EcoSplit 16S 1650, 16S 1820 предназначены для тяжелых грузовиков с двигателями от 320 до 500 л.с. мощности

КПП ZF 16S 151, 16S 181, 16S 221, 16S 251

Серия: 16S Тип КПП:механическая Количество передач:16 Передаточные числа:16,41 – 1,00 Максимальный крутящий момент, Н*м (кгс*м):1600 (163) Объем масла для наливания, дм3: 13.4 Масса КПП, нетто, кг:278 Первая замена масла после:1 500 км (максимум — 5 000 км) Вторичная замена каждые:90 000 км (максимум — 120 000 км) Но не реже, чем:1 раз в год Применяемость: Камаз, МАЗ, и другие

Современная синхронизированная коробка передач ZF-Ecosplit состоит из узла с 4 передачами, демультипликатора и переднего делителя. Рассчитанная на высокие нагрузки позволяет выбирать наиболее оптимальный вариант движения, синхронизация делителя и демультипликатора делает переключение передач плавным и гарантирует надежное и долговременное использование КПП.

Сервомеханизм Servoshift состоит из механически-пневматического узла управления и пневмоцилиндра двойного действия.что значительно облегчает и автоматизирует управление переключения пониженных и повышенных ступеней.

Адаптации точек контакта

Коробка передач ZF поставляется с адаптацией точек контакта, которая задается в блоке управления коробкой передач (TCM) на заводе-изготовителе в соответствии с коробкой передач, к которой он присоединен.

Адаптации точек контакта следует выполнять только в том случае, если устанавливается новый TCM или TCM с другого автомобиля. Не допускается выполнять адаптации точек контакта при каких-либо других обстоятельствах. Сброс адаптаций точек контакта по любой причине, кроме замены TCM, может привести к ухудшению производительности.

Перед выполнением диагностической процедуры сброса адаптаций точек контакта с помощью диагностической системы, одобренной Land Rover, необходимо проверить выполнение следующих условий:

• Температура рабочей жидкости автоматической коробки передач (ATF) превышает 30°C;
• Переключатель управления коробкой передач (TCS) находится в положении остановки;
• Автомобиль неподвижен;
• Двигатель работает на холостом ходу;
• Нажата педаль тормоза;
• Электрический стояночный тормоз (EPB) включен и удерживается во включенном состоянии вручную, чтобы гарантировать, что он не выключится при выборе режима «D»;
• В блоке TCM отсутствуют неисправности или диагностические коды неисправностей (DTC).

Если EPB отключится, то процедура сброса адаптаций точек контакта будет прекращена.

При изготовлении коробки передач ее проверяют на заводе ZF, чтобы определить, какой электрический ток необходим для каждого клапана регулировки давления (PCV), чтобы достичь исходной точки включения. Включение (точки контакта) определяется по заранее определенному уровню трения дисков сцепления.

Эти данные сохраняются вместе с серийным номером коробки передачи и записываются в TCM, установленный на этой коробке передач. Это гарантирует, что каждая коробка передач будет иметь неизменные характеристики.

Если данные для адаптации точек контакта недоступны в связи с заменой TCM или коробки передач, то адаптации точек контакта, содержащиеся в TCM, не будут соответствовать этой коробке передач. Это вызовет жесткое переключение передач и может привести к повреждению коробки передач.

Использование процедуры обучения адаптаций точек контакта с помощью диагностической системы, одобренной Land Rover, позволяет TCM определить точки контакта для любой муфты. После того, как адаптации точек контакта были выучены, необходимо выполнить процедуру адаптации сцепления, чтобы дополнительно улучшить работу коробки передач.

Отбор мощности на КАМАЗ с КПП ZF:

Для модернизации или ремонта бывает необходимость приобретения необходимых комплектующих. В нашем каталоге вы можете подобрать коробку отбора мощности на КПП Камаз или ZF устанавливаемых на Камаз и комплектующие для их установки. Мы так же продаем гидрооборудование для установки на шасси.

Вот разделы каталога ,где вы без труда сможете подобрать необходимое для установки дополнительного оборудования комплектующие и узлы ,

• Вал отбора мощности
• Коробка отбора мощности
• Гидронасос необходимой производительности

Если у вас возникли вопросы напишите нам здесь и мы обязательно подберем для вас необходимо оборудование.

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

ГРУЗОВЫЕ АВТОМОБИЛИ ГАЗ, ЗИЛ, КАМАЗ, УРАЛ, МАЗ, КРАЗ

Обслуживание КПП ZF 16 автомобилей Камаз-6520

Шестнадцатиступенчатая коробка передач КПП ZF 16s151 Камаз устанавливается на шасси, самосвалы, магистральные автомобили Камаз-6350, 6450, 6520, 65221, 65225, 5460 тяжелого семейства. Коробка передач ZF-16 состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Высшая передача — повышающая. Демультипликатор КПП ZF 16s151 планетарный, автоматически переключается с помощью пневматического клапана синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот. Делитель передач КПП ZF-16 Камаз-6520 — механический, состоит из двух пар цилиндрических шестерен и синхронизатора. Управление делителем пневматическое. Масса коробки передач составляет 290 кг. Максимальный крутящий момент 1850 Н/м.

Рис. 1. Схема присоединения пневматического управления КПП ZF 16 Камаз-6520 для делителя и демультипликатора 1 — бачок сцепления; 2 — педаль сцепления; 3 — рычаг переключения передач; 4 — датчик заднего хода; 5 — клапан включения демультипликатора; б — датчик нейтрали; 7 — датчик включения низшего диапазона демультипликатора; 8 — цилиндр переключения демультипликатора; 9 — датчик первой передачи; 10 — воздухораспределитель делителя; 11 — датчик включения низшего диапазона делителя; 12 — датчик включения высшей передачи; 13 — к рабочему цилиндру сцепления; 14 — клапан включения делителя; 15 — главный цилиндр сцепления. Коробка передач ZF-16s151 состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Демультипликатор КПП ZF 16 Камаз-6520 — планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот. Делитель передач КПП ZF-16 Камаз — механический, состоит из одной пары цилиндрических шестерен и синхронизатора. Управление делителем пневматическое. Включение передач КПП ZF 16s151 производится механически, через двойное включение. Оно делится на 5 находящихся рядом друг с другом дорожек. На дорожках 3-4 или 5-6 находится нейтральное положение рычага. Пружинные фиксаторы КПП ZF 16 Камаз-6520 постоянно прижимают рычаг к нейтральному положению. Пневматическое переключение демультипликатора происходит автоматически при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот. Предварительный выбор передачи в делителе производится перемещением переключателя пневматического крана, установленного в рукоятке рычага переключения передач, в одном из положений. Передача в делителе КПП ZF 16 Камаз переключается после нажатия на педаль сцепления. Смотря по условиям использования транспортного средства, можно на любой передаче пользоваться делителем. Сервоусилитель КПП ZF 16 Камаз состоит из управляющего блока и двухпозиционного цилиндра. Включение передач в коробке передач производится как было описано выше, только с пневматическом усилением. Преимущество: снижение усилия переключения передач. Длительное включение передач с высокой ручной силой способствует повышенному износу синхронизаторов. Коробка передач Камаз КПП ZF-16 в зависимости от модели автомобиля может быть укомплектована коробкой отбора мощности. Неполадки при смене положений демультипликатора (например, дорожек 3-4 передач в 5-6 передачу или наоборот) могут иметь следующие причины: — повреждение в пневматической системе. — Включающий клапан или включающий цилиндр демультипликатора с дефектами (конденсат или загрязнения). Продолжение движения возможно лишь тогда, когда включен низший диапазон демультипликатора (1-4 передачи). Если прямая передача демультипликатора остается включенной, то можно буксировать автомобиль. Эксплуатация автомобиля Камаз с КПП ZF при низкой температуре. Коробка передач ZF-16 Камаз заполняется маслом согласно химмотологической карте. Коробка передач может работать при внешней температуре до -30°С. Необходимо учитывать следующие пункты: — при внешней температуре до -20°С — после запуска двигателя необходим период для прогрева коробки передач. Прогрев трансмиссионного масла должен проводится с частичной (неполной) нагрузкой при низком числе оборотов. — при внешней температуре до -30°С — перед запуском двигателя необходимо прогреть коробку передач теплым воздухом. Также надо обратить внимание на то, что температура в коробке передач не должна превышать 150°С. Чтобы гарантировать продолжительную службу и работоспособность синхронизаторов, необходимо безупречное функционирование сцепления. Работа сцепления должна проверяться следующим образом: — На холостых оборотах двигателя выжать сцепление; — Не более чем через 20 сек. медленно включить заднюю передачу). Если будет замечен «скрежет» зубчатых муфт, то необходимо отрегулировать сцепление или произвести его проверку. Прежде чем делитель КПП ZF-16 Камаз будет включен через выключающий клапан, сцепление должно быть полностью разомкнуто. В случае неправильной установки выключающего клапана существует угроза разрушения синхронизатора при переключении передач делителя. Проверка сцепления автомобиля Камаз для КПП ZF-16 — Отрегулировать сцепление — Установить регулировочный винт на педаль сцепления так, чтобы клапан открывался и закрывался на участке. — В положении сцепление полностью разомкнуто. В этом положении педали зазор между клапаном и упорным винтом должен быть не менее 1 мм. Обслуживание пневматической установки КПП ZF 16 В каждой пневматической установке образуется конденсационная влага. Чтобы конденсат и ржавчина не попадали из ресивера в клапаны и пневмоцилиндры, необходим регулярный техосмотр пневматической системы. Ресивера необходимо обезвоживать еженедельно, а зимой ежедневно. Вместе с ресиверами влагу нужно удалять также и из фильтров с помощью водоотделителя, если он не работает автоматически. Комплектация КПП ZF 16 Обозначение КПП — ZF 16s151 Номер спецификации — 1341.002.073/1341.002.074 Фланец – торцевые шлицы 1297.333.110 Крышка заднего подшипника первичного вала, картер сцепления, рычаг и вилка (если не серийные) — 1315.302.136 крышка, 1315.368.025 вилка, 1316.301.064 картер Первичный вал КП (шлицы) и вторичный вал — 1315.302.153 SAE10C 2» 1315.304.131 Крышка заднего подшипника вторичного вала в сборе и деталь — 1315.231.004, 1315.301.220 Примечание – стандартное исполнение.

Немецкие КПП ZF на грузовых автомобилях КАМАЗ

Крупнейший производитель трансмиссий для автомобилей немецкая компания «ZF Friedrichshafen AG», после создания совместного с предприятия с заводом «КАМАЗ» в 2005 году, стали поставлять коробки переключения передач (КПП) для установки на наши отечественный грузовые автомобили.

Благодаря возможности оптимального выбора передаточного отношения в каждом конкретном случае, при любом скоростном режиме движения автомобиля, коробки передач ZF помогают не только экономить топливо (до 16%), но и улучшают тягово-динамические характеристики двигателей Камаз, повышают их ресурс и раскрывают их потенциал на все 100%.

На Камазы сейчас устанавливают следующие модели КПП от ZF:

• ZF 6S700
• ZFEcoMid 9S1310
• ZFEcoSplit 16S1650, 16S1820

Конструкция, устройство и принцип работы

ZF Ecomid

Самая распространенная КПП, 9 ступеней, устанавливается на большинство среднетоннажных грузовиков Камаз (такие модели как 65155 и 65116), отличная пониженная передача, оптимальный скоростной режим при транспортировке тяжелых грузов.

КПП Ecomid от ZF представляет собой основной 4-х ступенчатый редуктор, в который интегрирована передача для заднего хода, а также дополнительная пара шестерен для пониженной передачи. На выходе основного редуктора стоит демультипликатор (планетарный редуктор). В итоге получаем: 4 передачи на основном редукторе*2 (передачи на демультипликаторе)+пониженная передача, итого 9 передач для движения вперед и 1 для заднего хода.

ZF Ecosplit

16 ступеней, чаще всего устанавливается на тяжелые автомобили с двигателями Камаз от 320 до 500 л.с. мощности (740.51-320 или 740.50-360). Масса КПП 290 кг.

КПП Ecosplit так же состоит из 4-х ступенчатого основного редуктора с передачей заднего хода и демультипликатором на выходе, но плюс к этому в конструкцию добавлен делитель (промежуточный вал на входе с дополнительной парой шестерен). В итоге передач здесь уже 16: 4 на основном редукторе*2 на демультипликаторе*2 на делителе+2 передачи для заднего хода.

Делитель

Делитель в конструкции нужен для увеличения количества передач в определенном диапазоне движения. Он представляет собой две пары шестерен с разным передаточным отношением, которые установлены на приводе промежуточного вала. Такое решение дает возможность выбирать оптимальную передачи в зависимости от дорожной ситуации и меньше нагружать двигатель. Переключается делитель с помощью воздуха под давлением (пневматический привод).

Демультипликатор

Демультипликатор представляет собой редуктор планетарного типа. На вторичный вал устанавливается его солнечная шестерня, а выходной вал КПП это его водило. При движении в пониженном диапазоне передач демультипликатор повышает крутящий момент, в повышенном диапазоне крутящий момент остается без изменений. Переключение демультипликатора происходит с помощью пневматического привода.

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

Переключение передач на ZF Ecomid

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

• Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
• Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
• Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
• Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
• Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
• При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
• Заднюю передачу включать только на стоящем автомобиле.

Технические характеристики

ZF 9S1310 Ecomid

ZF 16S1650 (16S1820) Ecosplit

Эксплуатация КПП ZF

Для продления срока службы коробки передач и получения заметной экономии топлива следуйте следующим рекомендациям.

• Старайтесь держать обороты двигателя всегда в среднем диапазоне для каждой передачи. Используйте наибольшую доступную передачу в каждом скоростном режиме.
• Всегда полностью выжимайте сцепление при переключении передачи, это предотвратить повышенный износ синхронизаторов КПП.
• КПП ZF, которые устанавливаются на грузовые автомобили Камаз оборудованы синхронизаторами, они позволяют переключать передачи быстро, без излишнего усилия и практически бесшумно. Нет необходимости двойного выжимания сцепления как при переходе с низших на высшие передачи, так и наоборот.

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

Наименование организации

Адрес

Телефон/Факс

ООО «СИБМАП»

1 ул. Байкальская, 277А,

г. Иркутск, Россия

ООО «АвтомагистральСервис»

Стройбаза, база 4Б,

г. Набережные Челны, Россия

ООО «ZF Сервис Сибирь»

Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия

ООО «СКИВ

Мастер Сервис»

Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия

ул. Промышленная, 2, г. Аксай, Ростовская область, Россия

ООО «ВолгаСкан-

Центр»

г. Волжский, Волгоградская область, Россия

Торговый дом «Литер – НН»

Ореховская ул., 80, 603069,

Н. Новгород, Россия

ООО «Трак Сервис 36»

ул. Василия Петушкова, 3, 125373, Москва, Россия

ЦФ – Сервис на Мосгортрансе

ул. Матросская тишина, 1517, Москва, Россия

ООО

«ЦФ Руссия»

ул. Стрельбищенская, 1А,

Автодом Энергия ГмбХ

ул. Тимирязева, 68, Минск Республика Беларусь

ТОО «СВС-Транс»

ул. Майлина, 85, Алматы, Казахстан

Трак Центр Лтд.

ул. Чапаева, 1, Гостомель, Киевская область, Украина

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный - ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

• Тяжелые условия эксплуатации:
  • 02A - 1 год или 60 000 км.
  • 02B, 02C, 02H - 1 год или 120 000 км.
  • 02D, 02E, 02L - 2 года или 240 000 км.
  • 02A - 1 год или 90 000 км
  • 02B, 02C, 02H - 1 год или 160 000 км.
  • 02D, 02E, 02L - 2 года или 300 000 км.

  Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

  Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

  Проверка сцепления

  Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

  • На холостых оборотах выжмите сцепление.
  • Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

  Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

  Вентиляция КПП

  Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

  Заводская табличка

  Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

  КПП ZF: конструкция, неисправности, ремонт

  В составе КПП ZF предусмотрена 4-ступенчатая часть конструкции, в которой есть задняя и понижающая передачи, а также промежуточный вал. Использование демультипликатора, размещенного в задней части, позволяет увеличить количество предлагаемых скоростей. Применяется демультипликатор планетарного вида. Для движения вперед в КПП есть 9 передач (с учетом понижающей). Распределение передач по диапазонам демультипликатора: к пониженному относятся передачи 1-4, к повышенному от 5 до 8.




  Особенности конструкции КПП ZF

  К особенностям 4-ступенчатой части коробки ZF относятся:

  • синхронизация коробки, оснащение кулачковыми муфтами понижающей передачи и заднего хода;
  • использование механического способа переключения скоростей;
  • переключение передач осуществляется двойным Н или каскадным Н;
  • в конструкции КПП использован сервоусилитель.

  Предусмотрена синхронизация демультипликатора в АКПП ZF. Предусмотрено переключение демультипликатора из ряда 3/4 в 5/6 и обратное переключение.

  Как обеспечить продолжительную эксплуатацию КПП без ремонта?

  Изменение рабочих свойств смазывающего материала при использовании в течение длительного времени требует регулярной замены трансмиссионной жидкости в коробке передач. Специалисты уверены, что менять масло необходимо через 60 000 км. Это максимальный пробег, а ведь еще нужно принимать во внимание условия эксплуатации автомобиля. При длительном использовании изменяется вязкость масла, в нем скапливаются продукты износа, фильтры забиваются грязью.

  Обязательно нужно регулярно проверять уровень трансмиссионной жидкости в КПП. Снижение уровня может быть вызвано угаром масла или проблемами с герметичностью уплотнений. Не разрешается смешивать в КПП трансмиссионные жидкости с разными свойствами и техническими характеристиками.




  Рекомендуется следовать следующим правилам эксплуатации КПП, что позволит избежать возникновения неисправностей, выхода из строя и незапланированного ремонта коробки передач:

  • Регулярно контролировать состояние и работу радиатора охлаждения АКПП, по мере необходимости, выполнять очистку от загрязнений. Это связано с тем, что загрязненный радиатор может вызвать перегрев коробки передач. При допущенном перегреве трансмиссионная жидкость быстрее потеряет свои рабочие свойства.
  • Запрещено производить запуск двигателя с буксира. При попытке запустить мотор с толкача с включением сначала нейтральной передачи с переходом на первую скорость коробка передач выйдет из строя. Нужно помнить, что при переключении первичный вал не крутится, также нет нужного давления масла. Такой способ завести мотор вызовет сбои при активации соленоидов.
  • Обязательным условием является предварительный прогрев КПП. Различные модели коробок передач ZF могут негативно воспринимать повышенные нагрузки без предварительного прогрева. Попытка заставить работать КПП на высокой мощности приведет к тому, что в гидроблоке будут выдавлены уплотнители и сальники из-за недостаточной температуры трансмиссионной жидкости.
  • Запрещено использование во время движения автомобиля режима паркинга. В таких случаях повреждение получает фиксатор на селекторе переключения передач. Кроме того, зуб крепления ударит по шестеренке и металлические частицы попадут в коробку передач.
  • Рекомендуется избегать ситуаций, когда для прохождения участка, покрытого снегом или грязью, автомобиль начинает буксовать. В таких случаях надо вызывать эвакуатор, потому что попытка выбраться самостоятельно может привести к перегреву трансмиссионной жидкости. Также могут подгореть фрикционы или КПП перейдет в аварийный режим. Важно помнить, что переключение селектора из положения R в D и обратно нужно выполнять без спешки.
  • Не разрешается выполнять буксировку другого автомобиля. Рекомендуется избегать агрессивной манеры вождения или спортивного стиля. На пример, для резкого старта автомобиля некоторые водители нажимают педали тормоза и акселератора в режиме D. При отпускании педали тормоза автомобиль срывается с места. В результате происходит ускоренный износ деталей КПП.

  Для недопущения перегрева коробки передач следует обеспечить свободное поступление воздуха в моторный отсек. Для этого нужно регулярно проводить проверку этого отсека.

  Характерные неисправности коробки передач ZF

  • проблемы с переключением передач, которые могут быть вызваны неполной деактивацией сцепления. Неисправность устраняется с помощью регулировки трансмиссии. Ремонт требуется в случаях, когда у одного из валов появился износ или система сцепления начала работать некорректно. Важно помнить, что при ремонте КПП ZF следует использовать качественные оригинальные запасные части. Использование подделок приведет к ускоренному износу или даже выходу механизма из строя;
  • самопроизвольное переключение скоростей в делителе, что может быть вызвано нарушением регулировки хода рычага в делителе. Устранить эту неисправность позволит корректировка работы механизма;
  • при движении автомобиля скорости не отключаются или самопроизвольно деактивируются. Такая неисправность происходит из-за ослабления фиксаторов рычагов тяг привода. Еще одна причина ― проблемы с регулировкой дистанционного приводного механизма. Устраняется подтягиванием крепежа или выполнением настройки;
  • не происходит активации скоростей в делителе. В таких случаях необходимо проверить состояние регулировочного винта, который размещен на педали сцепления. В мануале автопроизводителя сказано, как нужно выполнить регулировку этого винта.

  Визуальная диагностика включает проверку наличия подтеков масла и смазывающей жидкости под транспортным средством. Обнаружение таких подтеков говорит о нарушении герметичности корпуса КПП, проблемах с сальниками и уплотнителями.




  • Проведение диагностики с использованием сканера и специализированного ПО;
  • Снятие и разборка коробки, составление дефектовки;
  • Выполнение очистки коробки передач;
  • Замена изношенных или дефектных деталей на новые оригинальные (возможна установка контрактных деталей в рабочем состоянии);
  • Очистка ГДТ;
  • Сборка коробки передач после восстановления;
  • Заливка трансмиссионной жидкости в соответствии с рекомендациями производителя;
  • Тестирование КПП на герметичность;
  • Проведение заключительной проверки КПП.

  При ремонте АКПП с пробегом более 200 000 км ГДТ подлежит замене или восстановлению. Замене подлежат фрикционы, сальники, втулки, прокладка гидроблока. Сепараторную пластину надо менять даже при отсутствии видимых повреждений или износа. В некоторых моделях КПП ZF замене также подлежат коннекторы колодки электроплаты и дорожки, которые протекают при отрицательных температурах.

  Эксплуатация автомобиля с изношенным ГДТ, работа которого сопровождается посторонним шумом, может привести к неисправности масляной помпы или ее подшипника.

  Читайте также:


  • Технологическая карта замены сцепления ваз

  • Замена масла акпп af17 опель астра h

  • Самая длинная коробка субару

  • Замена масла в акпп хонда цивик 4д

  • Загнуло вилку сцепления датсун
