Залезть под капот с банкой силикона и шприцем — первое дело после выезда из салона.
Фото: LADA Vesta MT — экстерьер и салон, источник: LADA
Владельцы LADA Vesta на МКПП научились «лечить» распространенную «болячку» подклинивания и тугого переключения. «Вестовод» на YouTube-канале «TEST AUTO» поделился мануалом «как доделать за АвтоВАЗом то, что должно делаться на конвейере».
Симптомы и причины «болезни»
Дилеры LADA проводят замену тросиков и других компонентов под рычагом КПП в салоне, но проблемы это не решает. Причину стоит искать под капотом: в изначально неверной конструкции механизма сцепления, а также в том, что «АвтоВАЗ» пожалел смазки. Чтобы это проверить, достаточно откинуть воздушный фильтр, добраться до механизма и пошатать рычаги и шарово-шарнирные соединения узла.
«Лечение» и эффект
Проблема устраняется простым лайфхаком. Автомобилист провел полную обработку всех компонентов узла силиконовой смазкой, в том числе обнажив и промазав все шаровые, а также с помощью шприца «загнав» смазку под кожухи всех тросов.
Положительный результат «лечения» заметен сразу: рычаг КПП переключается мягко и точно, а хрустящий звук, слышимый в салоне и вводящий в заблуждение автовладельцев и дилеров, исчезает.
Фото: LADA Vesta с МКПП — экстерьер и процесс обработки трансмиссионного узла под капотом, источник: LADA и YouTube
«Столкнулся с такой проблемой на пробеге 7600 км. Очень выручило», «Есть такая беда», «Скрип как будто из салона, а оказывается вон оно что», «Пока искал, в чем проблема, чуть коробку не разобрал», — пишут автомобилисты.
Впрочем, как показал опыт эксплуатации модели, МКПП тоже не лишена некоторых недостатков. Порой владельцы начинают явно слышать посторонние звуки, похожие на треск и щелчки в механической коробке Лада Веста. Причем у некоторых они появлялись на совсем новых автомобилях, которые не отъездили и 15000 км.
В большинстве случаев шумы слышны во время езды на III передаче, однако, со временем ситуация усугубляется и похожий звук, только еще более явный, начинает проявляться и на IV передаче. Но лишь в случаях, когда педаль акселератора отпущена.
Наглядно это продемонстрировано в видео, которое снял один из членов сообщества DRIVE2, известный там под ником Zheka700.
То, что это треск и щелчки в механической коробке Лада Веста подтверждает и тот факт, что достаточно немного прижать ручку рычага и звук исчезает. А это значит, что проблема непосредственно в трансмиссии, а не в облицовке.
Устраняем шумы КПП в салоне
Потребуется: снять чехол ручки КПП и тоннель.
1. Причиной вибрации ручки КПП и щелчков может быть пластиковом фиксаторе троса коробки передач. Чтобы устранить неисправность необходимо подложить кусок изоленты (сложить вдвое, липкой поверхностью внутрь) или пластика так, чтобы трос не контактировал с пластиком. Для удобства установки прокладки трос можно немного вытащить. Аналогичную операцию повторяем с другим тросом.
2. Еще одной причиной дребезга в районе тоннеля может быть плохое крепление троса к основанию. Чтобы избавиться от него можно подложить под них мягкий, упругий материал. Либо надежно зафиксировать трос пластиковым хомутом.
Фиксатор
Именно пластиковый фиксатор, к коему подсоединяется приводной трос с одной стороны, тогда как с другой крепится рычаг трансмиссии, является одной из возможных причин.
Чтобы избавиться от звуков, рекомендуется подложить под трос упругий материал. Это приведет к тому, что трос, заходящий в фиксатор, станет упираться в подкладку. Как правило, используют простую изоленту.
Для этого ленту предварительно склеивают вдвое (клеящей стороной внутрь), после чего тросик немного вытаскивается и ставится лента. Трос ставится обратно и он сам протолкнет ленту в фиксатор.
Рекомендуется провести подобную доработку для обеих фиксаторов.
Стяжки и подкладка
Сами тросики крепятся посредством пластиковых кронштейнов, при этом виден незначительный люфт, который также может стать источником шумового фона.
Чтобы устранить треск и щелчки в механической коробке Лада Веста в данной зоне, необходимо под оба тросика подложить упругий материал.
Упругий материал под тросиками
Дополнительно трос для III и IV скоростей фиксируется при помощи пластикового хомута.
Реакция АвтоВАЗа
Стоит отметить, что подобной проблеме подвержены далеко не все седаны, а только машины первых партий.
В сентябре 2016 года вопрос был решен – все Весты стали комплектоваться новыми тросами МКПП. Так что российский автомобильный концерн сработал довольно оперативно.
Что же касается предписаний, то при наличии подобного дефекта, АвтоВАЗ рекомендует обратиться в дилерский центр и провести замену тросов.
Впрочем, не все владельцы готовы идти на это. Дело в том, что подобная процедура достаточно длительная, так как для замены необходимо демонтировать целиком торпедо, после снять рулевую колонку, включая электрический усилитель руля, а еще отопитель. Также подобная замена подразумевает слив антифриза и фреона.
Естественно, это довольно долго и не каждый хозяин Весты готов отдать седан в сервис на столь длительный срок.
Если возникла такая ситуация, но вы желаете обойтись без замены тросов, а автомобиль на гарантии, настоятельно рекомендуется записаться на диагностику в дилерский центр. А чтобы сузить круг поисков и помочь тем, кто решит устранить дефект самостоятельно, дадим рекомендации, куда обратить внимание в первую очередь.
В начале октября вышло предписание, в котором говорится о том, что в случае появления дребезга ручки КПП на 4-ой скорости, либо при тугом переключении, необходимо заменить тросы переключения передач на модернизированные. А 1 сентября 2016 года на всех седанах Лада Веста уже установлены тросы КПП нового образца. В случае появления подобных проблем можно обращаться к дилеру для замены тросов КПП по гарантии.
Кстати, аналогичным образом борются с дребезгом и стуками КПП владельцы автомобилей Лада Гранта, Калина и Приора, у которых установлена тросовая КПП ВАЗ 2181. А вы сталкивались с подобными недостатками? Какие доработки помогли решить проблему? Напомним, отзывы о французской КПП можно оставить тут.
Демонтаж
Перед тем, как начать работу по устранению треска и щелчков в механической коробке Лада Веста, потребуется снять центральный тоннель. Он состоит из 2-х секций – передней и задней, причем задняя заметно меньше.
Для снятия задней секции, необходимо вооружиться трещоткой с битой Torx 20 (звездочка), которой и выкрутить 2 крепежных винта, после чего снять заглушку. Сама накладка аккуратно вытаскивается – для этого нужно будет вывести из нее ручник.
Что касается передней части, то с обеих сторон тоннель закрыт пластиковыми щитками. Они закреплены винтами (по 1 на сторону), которые нужно выкрутить и снять пластик.
Винты необходимо выкрутить
Затем, осторожно поддевая рамку ножом либо отверткой, снимается чехол рычага МКПП, после чего разъединяется штекер и снимается облицовка.
В конце остается только выкрутить 4 крепежных винта и снять остатки облицовки.
Наглядно все показано в сюжете.
Подкапотное пространство
Возле МКПП
Если доработки в салоне не дали результата, рекомендуется поискать причину под капотом.
Для начала можно лучше закрепить трос непосредственно перед трансмиссией, используя пластиковые хомуты.
Четвертый вариант самостоятельного устранения треска и щелчков в механической коробке Лада Веста также подразумевает применение пластиковых хомутов, но ставить их необходимо не рядом с местом фиксации, а максимально далеко от него.
Стяжка возле моторного щитка
При этом нужно просто хомутом стянуть тросики вместе.
Стяжки и пружина
В данном случае нет необходимости лезть в подкапотное пространство. Такой вариант ликвидации неисправности был предложен еще одним членом сообщества DRIVE2 по имени Роман, которого там знают под ником Roy04.
Сначала он разобрал облицовку центрального тоннеля, чтобы получить доступ к механизмам. После рассмотрения было определено, что звуки исходят из 3-х точек.
Далее, после тест-драйва со снятым тоннелем, оказалось, что это не причина, а только ее следствие. Все дело в конструкции трансмиссии Лада Веста. Из-за особенностей компоновки, при езде на III скорости возникает вибрация кулисы переключения передач, что непосредственно на трансмиссии (под капотом). А из-за кулисы вибрирует и продольно перемещается трос.
Никаких приспособлений для гашения данных колебаний не предусмотрено, но можно сделать собственный «противовес», причем из подручных материалов. Для этого можно использовать пластиковые хомуты и пружину, например, с карбюратора «восьмерки».
С помощью хомутов наращивается жесткость узлов, которые издают звуки, а пружина гарантирует натяжку самой ручке МКПП.
Как правило, после таких доработок треск и щелчки в механической коробке Лада Веста исчезают.
Лада веста. Лучшая доработка, топовый центральный тоннель.
Лада Веста. жужит дребезжит рычаг. ИСПРАВЛЯЕМ.
Дополнительные материалы
Лада Веста, ручка ПП АМТ 3.0 по фен-шую.
Ручка МКПП в кожу на Лада Веста
Ручка КПП в коже для Лады Весты
Ручка МКПП тонированная с подсветкой для Лада Веста, Гранта
Доработка Весты. Ручка кпп, коврики, дворники.
Стайлинг ручки КПП Лада Веста АМТ в стиле МКПП.
Ручка МКПП Лада Веста обшитая кожей + кожух от Гамма Феррум
Комплект стильных доработок от Феррум, комбинация, ручка кпп
Лада Веста дешевая но полезная доработка !
ВЕСТА! Устраняем люфт механизма выбора передач кпп!
Тюнинг от Весты для Лады Гранта РУЧКА КПП и SE ЗЕРКАЛА

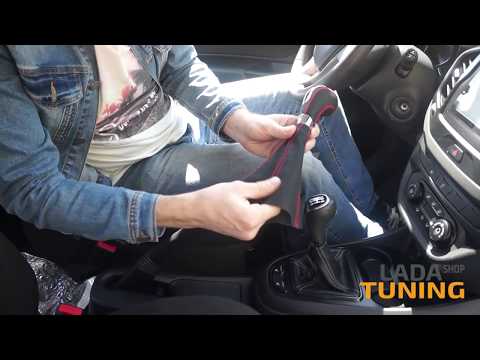

Установка подстаканников и ручки КПП Веста
