2.1.6. Топливная система

Автомобили Mazda 3 (GG) оборудованы новыми двигателеми серии L. Особенности двигателей серии L привелены ниже: Рис. 2.53. Схема системы управления топливной системой автомобиля Mazda 3: 1 – блок PCM; 2 – катушка зажигания; 3 – генератор; 4* – заслонка системы VAD; 5 – воздушный фильтр; 6 – датчик массового расхода воздуха; 7* – исполнительный механизм заслонки системы VAD; 8* – уп.

2.1.6.3 Система впуска

Функции, конструкция и работа системы впуска Mazda 3 (GG) с двигателями L3, LF и L8 такие же, как и на двигателе FS современной модели 323 (BJ), за исключением следующего: – для улучшения ремонтопригодности дроссельный патрубок AAS не используется. – впускной коллектор изготовлен из пластмассы для уменьшения массы. – система воздуховода с переменными характеристиками (VAD) используется для улуч.

2.1.6.4 Основные особенности воздуховода с переменными характеристиками (VAD)(L3)

Рис. 2.57. Система VAD автомобиля Mazda 3 с двигателем L3: 1 – заслонка системы VAD; 2 – управляющий электромагнитный клапан системы VAD; 3 – вакуумная камера системы VAD; 4 – обратный клапан системы VAD Система управления VAD открывает заслонку в корпусе воздушного фильтра при высоких частотах вращения двигателя для увеличения воздушного потока. Система состоит из.

2.1.6.7 Обратный клапан системы (VAD)(L3)

Рис. 2.60. Обратный клапан системы VAD: 1 – обратный клапан; 2 – зеленый; 3 – белый; 4 – впускной коллектор; 5 – вакуумная камера системы VAD Обратный клапан (однонаправленный) сохраняет вакуум в вакуумной камере системы VAD. Обратный клапан позволяет воздуху проходить только от вакуумной камеры системы VAD до впускного коллектора (рис. 2.60). .

2.1.6.8 Топливный узел

Рис. 2.61. Топливный узел автомобиля Mazda 3: 1 – топливный бак; 2 – обратный клапан; 3 – блок топливного насоса; 4 – топливная форсунка; 5 – гаситель пульсаций; 6 – реле топливного насоса; 7 – контрольный разъем; 8 – быстросъемный соединитель; 9 – крышка заливной горловины топливного бака Топливный узел автомобиля состоит из блока топливного насоса высокого давления, .

2.1.6.9 Блок топливного насоса

Рис. 2.62. Топливный насос: 1 – блок топливного насоса; 2 – датчик указателя уровня топлива В связи с тем, что на автомобиле используется система без возврата топлива в бак, блок топливного насоса, за исключением датчика указателя уровня топлива, является интегрированным. Чтобы предотвратить уменьшение мощности двигателя из-за недостаточного топливоснабжения, например.

Электросхемы Дэу Эсперо

Полный список схем электрооборудования автомобиля Daewoo Espero. История производства машины и технические характеристики.

На нашем сайте мы предлагаем скачать в фото-формате JPG электрические схемы автомобиля Daewoo Espero. Чтобы фотография соединений была больше и четче — сперва нажмите на неё левой кнопкой мыши для увеличения, после чего сохраняйте через правую кнопку на свой компьютер. Все монтажные схемы цветные, большого разрешения и отличного качества.

История производства Daewoo Espero

Сперва давайте углубимся в прошлое и я напомню историю данной модели авто. Выпускали машину С 1991 по 2000 год включительно, хотя в Википедии написаны годы производства — 1992?1999, это не верно.

Дэу Эсперо считается корейской автомашиной среднего класса (был только пятиместный седан), что была разработана на платформе GM J второго поколения. Сборка происходила в 5 странах — в России (Ростов-на-Дону), Южной Кореи, Иране Кермане, Польше (FSO) и Румынии (Automobile Craiova).

Дизайнеры кузова, как и прочих автомобилей Daewoo стали итальянцы (дело касается рук фирмы Bertone). Дэу Эсперо можно было купить с разными бензиновыми агрегатами:

Помимо ручной трансмиссии (5 передач), предлагался автомат с 4-мя передачами.

В странах, где народ разговаривал на испанском языке, автомобиль переименовали на Aranos. Дело в том, что «Espero» на испанском обозначает «я жду» — это явно не самое лучшее название для машины было.

Технические характеристики Дэу Эсперо:

Электрические схемы Дэу Эсперо

1. Мануал, как читать монтажную схему электрических соединений Daewoo Espero:

2. График размещения соединений жгутов проводов:

3. Цоколевка соединений жгутов проводов:

4. Схема блока плавких предохранителей Дэу Эсперо и реле (а также место размещения блока предохранителей):

Для того чтобы заменить перегоревший предохранитель, откройте крышку и извлеките его из гнезда. Неисправный предохранитель можно визуально отличить по перегоревшей проволоке. Новый предохранитель следует устанавливать вместо перегоревшего только после того, как будет определена и устранена причина неисправности.

Цвет предохранителя в зависимости от номинального тока:

Раз решается использовать только стандартные электрические предохранители, рассчитанные на определенную величину номинального тока. Величина номинального тока указана на корпусе каждого предохранителя. В данном блоке имеются запасные предохранители различного номинала.

Дополнительный блок реле расположен в салоне автомобиля Дэу Эсперо слева под панелью управления.

Реле центральной блокировки дверных замков расположено выше или сзади электронного блока управления двигателем.

Блоки мелодичного предупреждающего сигнала и реле-прерывателя расположены справа в основном блоке предохранителей Daewoo Espero.

5. Схема соединений электрооборудования — соединения жгутов и схема зажигания Дэу Эсперо:

Если не работает зажигание, то возможно:

6. Ещё одна схема электрооборудования Дэу Эсперо:

7. Электрическая схема системы зарядки с генератором Delco Remy CS:

8. Электросхемы Дэу Эсперо (топливный насос, реле топливного насоса, переключатель давления масла — TBI, тахометр, регулятор напряжения, реле таймера — обогреватель заднего окна, диод, осветительная лампа приборного щитка, обогреватель заднего окна, контрольная лампа обогревателя, лампа аварийной сигнализации давления масла в двигателе Дэу Эсперо, лампа аварийной сигнализации тормозной системы автомобиля, лампа аварийной сигнализации генератора переменного тока, индикаторная лампа обогревателя заднего окна, топливный датчик, температурный датчик Daewoo Espero, топливный датчик — топливный бак авто, температурный датчик — охлаждающая жидкость, узел контроля освещения, переключатель контроля освещения, переключатель обогревателя заднего окна, переключатель тормозной жидкости, переключатель стояночного тормоза).

9. Все электрические узлы освещения машины Дэу Эсперо (передние и задние фары, стояночные фонари, лампочки поворотов, реле фар и мотор нагнетателя — обогреватель):

10. Схемы Daewoo Espero — лампочки и освещение в салоне на приборной доске, а также громкоговоритель дверей, антенна автомобиля, зажигалка и радиосоединитель на 13 штифтов:

11. Электросхема работы стеклоочистителей Дэу Эсперо (дворники):

12. Схема звукового сигнала Daewoo Espero и работа кондиционера:

13. Индикаторные лампочки на приборной панели и датчики — скоростей, вращения цилиндров, соленоид:

14. Схема оборудования приводов Daewoo Espero, а также работа привода-отверстия в крышке заливной горловины топливного бака. Запорное реле и переключатель центральной двери:

15. Электросхемы Дэу Эсперо — моторы приводов стекла окна, наружных зеркал заднего вида и схема замка багажника:

Руководство по ремонту Daewoo Espero (Дэу Эсперо) 1999-2001 г.в. 5. Топливная система

5. Топливная системаОбщие сведения Система впрыска топлива Обслуживание топливной системы Обслуживание на автомобиле .

5.1 Общие сведения

5.1. Общие сведенияПри проведении любых работ по обслуживанию топливной системы всегда отсоединяйте провод от отрицательной клеммы аккумуляторной батареи, за исключением тех случаев, когда для проверки системы требуется электрическое питание. Если топливная система оборудована впрыском топлива, каждый раз при обслуживании элементов системы стравливайте давление в топливных трубопроводах. Не приступайте к ремонту топливной системы, не ознакомившись с данным руководством и рисунками, связанными с соответств.

5.2 Система впрыска топлива

5.2. Система впрыска топлива Элементы системы впрыска топлива Топливный насос, погруженный в топливный бак, подает топливо к топливной магистрали через топливный фильтр. Давление топлива в системе управляется регулятором давления. Он позволяет избытку топлива возвратиться в топливный бак при превышении давления в системе. Топливная магистраль является резервуаром для форсунок, которые впрыскивают топливо во впускные каналы цилиндров двигателя. Блок управляет работой форсунки, изменяя продолжительност.

5.3 Обслуживание топливной системы

5.3. Обслуживание топливной системыЕсли есть сомнения в правильности функционирования системы подачи топлива, то необходимо проверить ее техническое состояние и выполнить следующие предварительные проверки: 1. Убедитесь, что в баке имеется топливо. 2. При работающем двигателе осмотрите, нет ли течи на всех участках топливного трубопровода и соединениях шлангов от топливного бака к топливному насосу. Подтяните все ослабленные соединения. Осмотрите все шланги на наличие уплощения или перегибов, которые могут .

5.4 Обслуживание на автомобиле

5.4. Обслуживание на автомобиле Топливный фильтр Снятие 1. Отсоедините топливные магистрали от передней и задней частей фильтра. 2. Снимите хомут и топливный фильтр. ПРЕДУПРЕЖДЕНИЕ Стрелка на фильтре должна быть направлена к двигателю. Установка Рис. 5.4. Топливный фильтр: 1 – трубопровод подачи топлива; 2 – соединительные гайки; 3 – топливный трубопровод 1. Установите топливный фильтр и закрепите его хомутом (рис. 5.4). 2. Подсоедините топливные .

Дэу эсперо топливная система схема

Неисправные датчики. Электронный блок управления (ЭБУ) эсперы регулируют подачу топлива на основании показаний различных датчиков. При выходе из строя какого-либо датчика ЭБУ будет получать недостоверные данные от датчика, либо вовсе не получать их. Стоит обратить внимание на датчик температуры охлаждающей жидкости и датчик кислорода.

Датчик температуры ОЖ и датчик температуры всасываемого воздуха оказывают серьезное влияние на величину расхода топлива, т.к. напрямую управляют смесью - смесь обогащается ввиду худшей испаряемости бензина при низких температурах.

Датчики кислорода (ДК) так же напрямую участвуют в регулировании качества смеси, поэтому выход их из строя так же вызовет увеличение расхода. Второй ДК (лямбда-зонд) хоть и называется дииагностическим, но постоянно "рулит" смесью. Неисправность датчиков может быть частичная - при которой будет повышенный расход из-за недостаточно точных показаний, или же полный выход датчика из строя с зажиганием Check Engine и переходом на аварийный режим работы на обогащенной смеси.

Датчик абсолютного давления (ДАД). Выход из строя ДАДа может вызвать резкое увеличение расхода топлива, причем совсем необязательно, что это будет сопровождаться горением Check Engine на панели приборов.

Рекомендации: провести диагностику двигателя, выявить и заменить неисправные датчики.

Низкое давление топлива. Заниженное давление топлива возможно при забитых фильтрах тонкой (под порогом) и грубой (на бензонасосе) очистки топлива, неисправности клапана-регулятора давления, неисправности (износе) самого бензонасоса. При этом машина "не тянет", вы еще больше нажимаете на педаль газа, ЭБУ увеличивает время импульса впрыска топлива и льет топливо.

Рекомендации: заменить фильтр тонкой очистки, почистить (либо заменить) фильтр грубой очистки, проверить величину создаваемого давления бензонасоса (давление в топливной рампе должно быть около 3 кгс/см 2 )

Забитые форсунки инжектора. При забитых форсунках пропадает качество распыла - форсунка уже не распыляет топливовоздушную смесь, а попросту льет. В связи с чем и ухудшается полнота сгорания топлива

Рекомендации: произвести чистку форсунок ультразвуком.

Засоренный воздушный фильтр. Эту причину повышенного расхода знают все, но почему-то многие забывают (или "забивают") вовремя сменить воздушный фильтр

Рекомендации: заменить воздушный фильтр.

Клапан EGR. Клапан EGR используется для снижения токсичности выхлопа путем разбавления свежей топливовоздушной смеси отработавшими газами при повышенных оборотах двигателя. При выходе из строя датчика ЕРГ отработавшие газы поступают на впуск все время, ухудшая качество смеси - машина "не тянет", вы больше жмете на газ, отсюда и повышенный расход топлива.

Рекомендации: заменить неисправный клапан EGR, либо отглушить его.

Влияние кондиционера и электропотребителей. Насчет влияния кондиционера на расход топлива многие уже знают - чтобы крутить компрессор кондиционера, двигателю приходится сжигать больше топлива. С энергопотребителями ситуация аналогичная: включенные фары, вентилятор отопителя, и т.п. возрастает нагрузка на генератор, и, соответственно, на двигатель - отсюда и повышенный расход топлива.

Рекомендации: не использовать без необходимости кондиционер (хотя как тут советы давать, может вы без него не можете!), использовать ДХО вместо ближнего света фар в дневное время суток (при этом ДХО не стоит подключать к габаритам, лучше отдельно - габариты тоже подребляют немало электроэнергии).

Влияние вязкости масла. Использование масел с неоправданно высокими вязкостными характеристиками способно увеличить расход топлива на 10-15%.

Рекомендации: не использовать масло с высокой вязкостью.

Рекомендации: Соразмерное и предусмотрительное движение экономит топливо. Просчитывайте дорожную ситуацию наперед, избегайте лишних ускорений, перед красным сигналом светофора заблаговременно убирайте ногу с педали газа и двигайтесь накатом (если дорога не скользкая), вместо того чтобы интенсивно тормозить перед стоящей впереди машиной. По возможности чаще двигайтесь накатом (на передаче), так и безопаснее, и расход ниже.

Неисправности в тормозной системе. Подклининивание суппортов и задних тормозных цилиндров приводит к плохому отводу колодок от дисков и барабанов, и, соответственно, подтормаживанию одного или сразу нескольких колес. Такое же явление может наблюдаться при закисшем или перетянутом тросе ручника, когда после трогания колодки не полностью отводятся от барабана и так же слегка подтормаживают.

Также, аналогичное влияние оказывают перетянутые подшипники ступиц колес.

Рекомендации: вцелом посмотрите остановочный путь накатом (не торможением), если есть подозрения - поддомкрачиваете каждое колесо и проверяйте, свободно ли крутится колесо.

Забитый катализатор или система выпуска отработанных газов. При использовании некачественного топлива, либо при большом количестве частых поездок на короткие расстояния, на катализаторе начинают откладываться коксовые отложения. Со временем эти отложения сужают проходное сечение выхлопной системы, соответственно повышается давление в выпуске. При большом сопротивлении выхлопным газам резко нарушается баланс топливовоздушной смеси в сторону переобогащения, т.к. при малом разряжении во впускном коллекторе блок управления двигателем анализирует большую нагрузку и увеличивает расход топлива. Происходит лавинообразный процесс - чем больше "забит" катализатор, тем богаче смесь, тем больше перегревается и разрушается катализатор.

Рекомендации: не давать работать двигателю на холостом ходу без необходимости, постараться исключить (либо уменьшить) поездки на короткие расстояния, при необходимости убрать катализатор и установить вместо него проставку.

Подсос воздуха во впускной коллектор так же снижают мощность двигателя и приводят к увеличению расхода топлива. Причиной подсоса обычно бывают повреждения и неплотности вакуумных шлангов и шланга вентиляции картерных газов.

Рекомендации: произвести внешний осмотр указанных шлангов, при необходимости заменить.

Неплотно закрывающаяся дроссельная заслонка. Причиной неплотному закрытию дросселя может быть его загрязнение, мешающее ходу заслонки.

Рекомендации: произвести чистку дросселя.

Качество топлива. Причиной перерасхода топлива может быть низкое качество бензина, другое октановое число - зажигание и взрыв топлива в цилиндрах происходит уже не в "оптимальный" момент. Как следствие, машина "не тянет", мы больше давим на газ, ЭБУ льет много топлива.

Рекомендации: заправляйте машину только на провереных АЗС, установите фишку в соответствии с заливаемым топливом.

Состояние свечей зажигания, ВВ проводов, неправильно установленное зажигание - все это ведет к пропускам зажигания, вы больше давите на газ, ЭБУ льет больше топлива. Обычно сопровождается подтраиванием на холостом ходу.

Рекомендации: проверьте состояние свечей зажигания , отсутствие искр в районе ВВ проводов ночью, качественность соединения ВВ проводов со свечами, зажигание.

Езда на непрогретом двигателе. В условиях холодного двигателя программа ЭБУ рассчитывает обогащенный впрыск топлива, это необходимо для устойчивой работы в режиме прогрева. Если температура двигателя ниже рабочей, ЭБУ продолжает управлять качеством воздушно-топливной смеси по алгоритму прогрева двигателя. Например, при температуре ниже 80°С расход топлива может увеличиться на 15-20% больше номинального. Также, при неисправном термостате (постоянно открытый) возможна постоянная работа двигателя в при температуре ниже рабочей, отсюда и постоянный повышенный расход топлива. Есть еще одна причина повышенного расхода топлива из-за низкой температуры двигателя – это постоянная эксплуатация автомобиля на короткие расстояния.

Слишком долгий прогрев двигателя. Работа двигателя на стоящей машине - лишний расход. Глушите двигатель, когда стоите в длинных пробках (напр., на ж/д переезде).

Рекомендации: избегайте излишнего прогрева двигателя, достаточно дать поработать около минуты летом, и 2-3 минуты зимой, чтобы хорошо разбежалось масло.

Влияние веса колес. 1 кг неподрессоренной массы равен 60 кг груза в салоне. Установка дисков большего диаметра также увеличивает вес колеса.

Рекомендации: устанавить литые или кованные диски вместо штампованных.

Влияние загруженности машины. Каждые 100 кг груза увеличивают расход на 7-10%, загруженный багажник на крыше увеличивает расход на 30-40%, пустой багажник на крыше увеличивает расход на 5%, установленный и загруженный прицеп увеличивает расход на 60%

Рекомендации: не загружать машину без необходимости.

Качество и тип шин. Установленная широкопрофильная резина, низкое давление в шинах, использование зимних шин в летний период способствуют повышению расхода топлива.

Рекомендации: использовать шины с низким сопротивлением качению, поддерживать необходимое давление в шинах.

Неотрегулированный сход/развал приводит к повышению расхода топлива, а также к повышенному износу шин.

Рекомендации: отрегулировать сход/развал.

Встречный ветер, состояние и тип асфальтового покрытия дороги также влияют на расход топлива. Но изменить это влияние мы не в состоянии.

Рекомендации: нет.

Езда с открытыми окнами ухудшает аэродинамику, и влияет на расход топлива. Особенно это сказывается на скоростях выше 70 км/ч.

Рекомендации: закрывать окна при езде на высоких скоростях.

Износ механизмов двигателя. При этом обычно, кроме повышенного расхода топлива, обычно наблюдается также и жор масла.

Электрическая схема автомобиля ДЭУ ЭСПЕРО

Каталог русских иллюстрированных схем электрооборудования автомобиля Дэу Эсперо. Доступен для скачивания и просмотра всем посетителям сайта Электросхемы. Представленны такие узлы автомобиля, как контрольный индикатор двигателя, осветительная лампа приборного щитка, фары и подфарники, электростеклоподъёмники Дэу Эсперо и т.д.

Электросхема Daewoo Espero (Дэу Эсперо) 1

F1–F18. Плавкий предохранитель – пассажирский салон
F19–F24. Плавкий предохранитель – отсек двигателя
G1. Батарея Daewoo Espero
G2. Генератор переменного тока
E1. Катушка зажигания
М1. Стартер Дэу Эсперо
Y24. Прерыватель-распределитель зажигания
S1.1. Переключатель зажигания
Х1. Соединитель (3 штифта) для переднего жгута и жгута проводов TBI
Х2. Соединитель (8 штифтов) для жгутов приборного щитка и двери
Х2А. Соединитель (14 штифтов) для жгутов: дверного и передней двери (левой)
Х2В. Соединитель (14 штифтов) для жгутов: дверного и передней двери (правой)
Х4. Соединитель (18 штифтов) для жгутов приборного щитка и TBI
Х4А. Соединитель (6 штифтов) для жгутов приборного щитка и TBI
Х5. Соединитель (8 штифтов) для жгутов приборного щитка и двигателя
Х6. Соединитель (16 штифтов) для жгутов: приборного щитка и заднего
Х6А. Соединитель (4 штифта) для жгутов: приборного щитка и заднего
Х6В. Соединитель (3 штифта) для заднего жгута и отвода жгута приборного щитка
Х7. Соединитель (18 штифтов) для жгутов: приборного щитка и переднего
Х7А. Соединитель (9 штифтов) для жгутов: приборного щитка и переднего

Электросхема Daewoo Espero (Дэу Эсперо) 2

Y32. Инжекторный клапан – TBI
Y30. Контрольный индикатор двигателя
Y35. Индикатор смещения вверх
М33. Шаговый двигатель контроля воздуха на холостом ходу (IAC)
Р14. Датчик скоростей – скорость автомобиля
Р23. Вакуумный датчик – заборный патрубок
Р29. Температурный датчик – температура заборного патрубка
Р30. Температурный датчик – охлаждающая жидкость
Р34. Датчик положения дроссельного клапана
К57. Контрольный узел – TBI
Х22. Соединитель диагностической линии (ALDL)

Электросхема Daewoo Espero (Дэу Эсперо) 3

М21. Топливный насос
К58. Реле топливного насоса
S91. Переключатель давления масла – TBI
Р7. Тахометр Дэу Эсперо

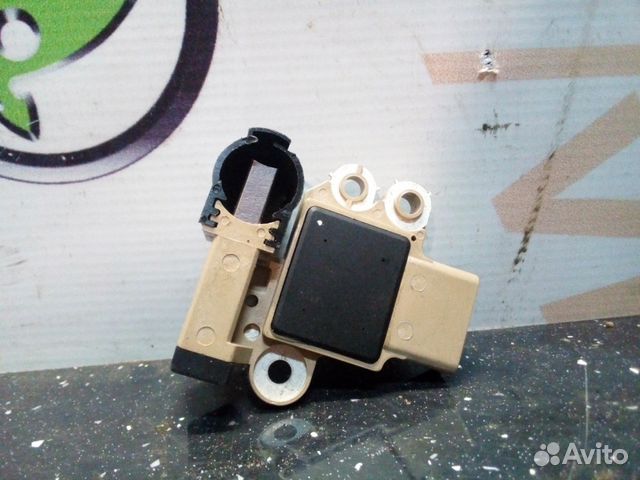

F25. Регулятор напряжения
К95. Реле таймера – обогреватель заднего окна
V1. Диод Дэу Эсперо
Е11. Осветительная лампа приборного щитка
Е19. Обогреватель заднего окна
Е34–36. Контрольная лампа обогревателя
Y4. Лампа аварийной сигнализации давления масла в двигателе
Y5. Лампа аварийной сигнализации тормозной системы
Y7. Лампа аварийной сигнализации генератора переменного тока
Y33. Индикаторная лампа обогревателя заднего окна
Р1. Топливный датчик
Р2. Температурный датчик
Р4. Топливный датчик – топливный бак
Р5. Температурный датчик – охлаждающая жидкость
U10. Узел контроля освещения
S99. Переключатель контроля освещения
S4. Переключатель обогревателя заднего окна
S11. Переключатель тормозной жидкости
S13. Переключатель стояночного тормоза

Электросхема Daewoo Espero (Дэу Эсперо) 4

М3. Мотор нагнетателя – обогреватель
S3. Переключатель-нагнетатель,
обогреватель
Е1. Стояночная фара (передняя левая)
Е2. Хвостовая фара (задняя левая)
Е3. Лампа освещения номера автомобиля
Е4. Стояночная фара (передняя правая)
Е5. Хвостовая фара (задняя правая)
Е7. Передняя фара дальнего света (левая)
Е8. Передняя фара дальнего света (правая)
Е9. Передняя фара ближнего света (левая)
Е10. Передняя фара ближнего света (правая)
Е20. Противотуманная фара (левая)
Е21. Противотуманная фара (правая)
Е38. Переключатель – противотуманная фара
Y8. Индикатор дальнего света передних фар
Y31. Лампочка сигнала поворота (передняя левая)
Y32. Лампочка сигнала поворота (передняя правая)
S2.1. Переключатель фар Daewoo Espero
S5.2. Переключатель регулятора освещенности
S21. Переключатель противотуманных фар
К5. Реле противотуманных фар
К40. Реле передних фар
К41. Реле хвостовых фар

Электросхема Daewoo Espero (Дэу Эсперо) 5

Е13. Лампа основного салона
Н4. Индикатор сигнала поворота (левый)
Н5. Индикатор сигнала поворота (правый)
Н6. Аварийный мигающий индикатор
Н9. Фара остановки (левая)
Н10. Фара остановки (правая)
Н12. Лампочка сигнала поворота (задняя левая)
Н14. Лампочка сигнала поворота (задняя правая)
Н27. Аварийный звонок звуковой сигнализации
Н28. Устройство передачи аварийных сигналов ремней безопасности
Y36. Верхняя фара остановки
S5.3. Переключатель лампочки сигнала поворота
S8. Переключатель фары остановки (М/Т)
S15. Переключатель лампы основного салона
S17. Переключатель двери (передней правой)
S47. Переключатель двери (передней левой)
S52. Переключатель мигающей аварийной сигнализации
S89. Переключатель ремней безопасности
R10. Лампа салона

Электросхема Daewoo Espero (Дэу Эсперо) 6

Е6. Лампа отсека двигателя
Е12. Лампа рычага селектора (А/Т)
Е15. Лампа вещевого ящика
Е16. Лампочка зажигалки
Е17. Лампа реверса – левая
Е18. Лампа реверса – правая
Е33. Лампочка пепельницы
Н37. Громкоговоритель – задний левый
Н38. Громкоговоритель – задний правый
Н39. Громкоговоритель – передней двери, левый
Н40. Громкоговоритель – передней двери, правый
М40. Автоантенна
R3. Зажигалка Daewoo Espero
S7. Переключатель лампы реверса (М/Т)
S8. Переключатель вещевого ящика
Х21. Радиосоединитель (13 штифтов)

Электросхема Daewoo Espero (Дэу Эсперо) 7

К8. Контрольное реле времени стеклоочистителя
М2. Мотор стеклоочистителя Daewoo Espero
М5. Мотор протирочно-моечного устройства
R20. Переключатель контроля времени стеклоочистителя
Е40. Лампочка переключателя контроля времени стеклоочистителя
S9.2. Переключатель стеклоочистителя

Daewoo Espero выпускался в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 году. В нашем материале вы найдет описание блоков предохранителей и реле Дэу Эсперо со схемами и фотографиями блоков, а так же местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 -->

p, blockquote 2,0,0,0,0 -->

Блоки в салоне

Блок предохранителей

p, blockquote 3,0,0,0,0 -->

Находится под панелью приборов со стороны водителя, за защитной крышкой

p, blockquote 4,0,0,0,0 -->

p, blockquote 5,0,0,0,0 -->

К обратной стороны которой, должна быть прикреплена актуальная схема для Вашего Дэу Эсперо.

p, blockquote 6,0,0,0,0 -->

p, blockquote 7,0,1,0,0 -->

Общая схема

p, blockquote 8,0,0,0,0 -->

p, blockquote 9,0,0,0,0 -->

Описание предохранителей

p, blockquote 10,0,0,0,0 -->

1	10A Электронный блок управления двигателем, электронный блок управления КПП
2	20A Реле топливного насоса
3	20A Указатели поворота, стоп-сигналы, зеркала заднего вида на дверях
4	30A Очиститель лобового стекла
5	30A Электродвигатель вентилятора системы охлаждения
6	20A Система ABS, система кондиционирования, электровентилятор отопителя
7	30А Электропривод стеклоподъемников
8	10A Аудиосистема, иммобилайзер (4/95^)
9	20A Обогреватель заднего стекла, обогреватель зеркал заднего вида
10	30A Электродвигатель вентилятора системы охлаждения
11	10A Лампы подсветки
12	10A Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля
13	20/25A Прикуриватель, генератор, часы, зуммер системы предупреждения, иммобилайзер (^4/95)
14	10A Комбинация приборов
15	20A Аварийная сигнализация, лампы освещения салона, лампа подсветки багажника, антенна
16	20A Подушка безопасности
17	10A ABS
18	30A Звуковой сигнал, центральный замок, привод открывания крышки багажника

За прикуриватель отвечает предохранитель номер 13.

Блок реле над педалью сцепления

Схема

p, blockquote 12,0,0,0,0 -->

p, blockquote 13,0,0,0,0 -->

Назначение реле

Блок реле на левой стойке

Схема

p, blockquote 15,0,0,0,0 -->

p, blockquote 16,0,0,0,0 -->

Обозначение

Отдельно, на противоположной стойке (правой) может быть расположено реле центрального замка (90191825).

Блок предохранителей и реле под капотом

Данный блок находится с левой стороны моторного отсека, рядом с аккумулятором.

Топливная система

Общие сведения Система впрыска топлива Обслуживание топливной системы Обслуживание на автомобиле Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу вр.

Общие сведения

При проведении любых работ по обслуживанию топливной системы всегда отсоединяйте провод от отрицательной клеммы аккумуляторной батареи, за исключением тех случаев, когда для проверки системы требуется электрическое питание. Если топливная система оборудована впрыском топлива, каждый раз при обслу.

Система впрыска топлива

Элементы системы впрыска топлива Топливный насос, погруженный в топливный бак, подает топливо к топливной магистрали через топливный фильтр. Давление топлива в системе управляется регулятором давления. Он позволяет избытку топлива возвратиться в топливный бак при превышении давления в системе.

Обслуживание топливной системы

Если есть сомнения в правильности функционирования системы подачи топлива, то необходимо проверить ее техническое состояние и выполнить следующие предварительные проверки: 1. Убедитесь, что в баке имеется топливо. 2. При работающем двигателе осмотрите, нет ли течи на всех участках топливного тр.

Обслуживание на автомобиле

Топливный фильтр Снятие 1. Отсоедините топливные магистрали от передней и задней частей фильтра. 2. Снимите хомут и топливный фильтр. ПРЕДУПРЕЖДЕНИЕ Стрелка на фильтре должна быть направлена к двигателю. Установка Рис. 5.4. Топливный фильтр: 1 – трубопровод подач.

Электросхемы Дэу Эсперо (Daewoo Espero): все схемы авто

Реле топливного насоса. Реле электрообогревателей заднего стекла и наружных зеркал заднего вида. Реле центральной блокировки дверных замков расположено выше или сзади электронного блока управления двигателем.

Схема соединений электрооборудования — соединения жгутов и схема зажигания Дэу Эсперо: Если не работает зажигание, то возможно: Заклинен или поврежден выключатель зажигания.

При работе двигателя на холостом ходу с умеренной частотой вращения коленчатого вала измерьте выходной ток генератора. Подключите нагрузку в виде угольного столбика и отрегулируйте до получения максимального тока, поддерживая напряжение на аккумуляторной батарее более 13 В. реле зарядки дэу эсперо

Если ток менее номинального значения генератора в пределах 15 А, генератор исправен. Если измеренное значение не достигает номинального значения реле зарядки дэу эсперо, чем на 15 А, генератор следует заменить. Вот новый генератор на месте: Затем я изготовил из стали толщиной 4 мм пластину для верхнего крепления.

Длина её — около мм, изгиб — по месту вычисляется изогнутой по месту проволочкой: Добавлено После увеличения оборотов напряжение на клеммах аккумулятора возросло до 17,9 В. Буду ждать, когда придет родной регулятор.

Кто что думает на этот счет, господа эксперты? Еще горит если идет перезаряд или недозаряд. Тестирование системы заряда АКБ. Основная идея тестирования состоит в следующем.

Сначала измеряется напряжение на АКБ без нагрузки, затем система нагружается и оценивается насколько сильно падает напряжение. Если реле зарядки дэу эсперо исправен, то он должен обеспечить достаточное напряжение под нагрузкой. После этого нужно снять нагрузку с генератора и дать генератору установить нормальное высокое напряжение, чтобы определить насколько регулятор напряжения справляется со своими функциями. Теперь давайте попробуем провести такое тестирование.

Подключите цифровой вольтметр к АКБ двигатель не запущен. Надо домой ехать на дальняк, а тут такие дела.

Дэу Эсперо, Система зарядки Daewoo Espero, онлайн руководство по ремонту, скачать схемы

На одном аккуме далеко не уедешь. Снимаю генератор. Zoom Чтоб его вытащить, снимал весь воздухан до самого дросселя, для удобства поубрал все фишки с ДАДа, ДПДЗ и РХХ, чтоб коса не мешалась, еще пришлось открутить и снять мотор печки, ибо гена реле зарядки дэу эсперо и не проходил наружу. Быстренько снял гену, и вот в чем беда:

Топливный бак — снятие, проверка и установка

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. В рабочей зоне должен иметься сухой химический огнетушитель (класс В).

2. Для откачивания максимально возможного количества топлива через горловину бака используйте ручной насос.

3. Если оставшееся в баке топливо не удается откачать ручным насосом, завершите операцию с помощью сифона, подсоединенного к патрубку подачи топлива на топливном насосе или к датчику уровня топлива.

4. Установите ранее снятые шланги, трубопроводы и крышку.

Предупреждение! Не сливайте топливо в открытую емкость и не храните в такой емкости ввиду опасности загорания или взрыва.

Снятие топливного бака

1. Слейте все топливо из топливного бака.

2. Домкратом через деревянный брусок поддержите топливный бак и отсоедините два ленточных хомута крепления бака.

3. Опустите бак настолько, чтобы можно было отсоединить провод датчика уровня топлива, шланги и, при наличии, плоский провод соединения с «массой».

4. Снимите топливный бак с автомобиля.

5. Снимите датчик уровня топлива с топливного бака.

Установка топливного бака

1. Установка проводится в последовательности, обратной снятию.

2. При установке необходимо использовать новое уплотнительное кольцо круглого сечения.

3. При повторной установке топливного бака убедитесь, что на верхней части бака установлены амортизирующие прокладки, ослабляющие стуки и посторонний шум.

Рис. 5.3. Топливный бак: 1 – гайка; 2 – ленточный хомут

4. Затяните болты с шайбами крепления ленточных хомутов топливного бака (рис. 5.3).

Предупреждение! Даже в пустом топливном баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность.

Любой ремонт топливного бака или топливоналивной горловины должен выполняться специалистом, который имеет опыт выполнения критических и потенциально опасных работ. Даже после очистки и промывки топливного бака в нем имеются взрывоопасные пары топлива.

Если неисправности вызваны загрязнением топлива или присутствием посторонних веществ в баке, необходимо очистить топливный бак. Если бак поржавел изнутри, его следует заменить.

Очистка топливной системы

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините разъем проводов от замка зажигания. В зоне работ установите сухой химический огнетушитель.

3. Снимите давление в топливной системе.

4. Если в топливном баке есть топливо, откачайте его. Откачивание топлива проводите специальным насосом.

5. Снимите топливный бак.

6. Снимите топливный фильтр, расположенный снаружи топливного бака, и проверьте на наличие загрязнений. Если фильтр загрязнен, замените его.

7. Снятый топливный бак должен быть расположен вдали от открытого огня, искрящихся устройств, открытых пожароопасных световых приборов и мест курения. Снимите датчик уровня топлива и топливный насос в сборе и проверьте состояние сетчатого фильтра. Если сетчатый фильтр загрязнен, замените его.

8. Завершите слив топлива путем покачивания бака и выпуска топлива через отверстие для датчика.

9. Промойте топливный бак потоком горячей воды в течение, как минимум, 5 мин. Воду сливайте через отверстие для датчика (покачайте бак, чтобы убедиться в том, что вся вода слита).

10. Отсоедините топливную магистраль и продуйте ее сжатым воздухом. Воздух подавайте в направлении, противоположном нормальному потоку топлива. На автомобилях, оборудованных линией возврата топлива, очистите топливную магистраль аналогичным образом.

Отсоедините магистраль у дроссельного узла и очистите линию возврата топлива сжатым воздухом. Вновь подсоедините все магистрали и затяните соединительные гайки крепления моментами 30 Н·м.

11. Очистите патрубки датчика уровня топлива воздухом под низким давлением.

12. При необходимости установите новый сетчатый фильтр на узел датчика уровня топлива. Установите узел датчика уровня топлива и топливный насос с новой прокладкой в топливный бак и установите топливный бак на автомобиль. Подсоедините разъем к датчику уровня топлива. Подсоедините все топливные магистрали, за исключением магистрали подачи топлива, к топливному фильтру, расположенному снаружи.

13. Отсоедините шланг подачи топлива от трубопровода на передней части кузова. Подсоедините другой шланг к переднему концу шланга подачи топлива и поместите другой конец шланга в канистру для топлива емкостью 3,8 л.

14. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

15. Заправьте топливный бак 24 л чистого топлива и подайте напряжение 12 В к клемме G разъема ALDL для включения топливного насоса. Перекачайте около 2 л топлива в канистру. Эта операция обеспечит промывание топливного насоса.

16. Снимите шланг и подсоедините топливный шланг к трубопроводу в передней части кузова.

17. Проверьте все соединения на отсутствие утечек.

Промывка топливного бака

Промывка топливного бака должна проводиться перед ремонтом топливного бака.

1. Снимите датчик уровня топлива и топливный насос и слейте остатки топлива из бака.

2. Визуально осмотрите бак изнутри. Если будут видны остатки топлива, слейте его.

3. Установите бак на промывочный стенд.

4. Заполните бак доверху водопроводной водой, сильно встряхните его и слейте воду.

5. Залейте в бак эмульгатор бензина, вновь заполните водой и встряхивайте смесь в течение 10 мин, затем слейте жидкость из бака.

Для правильной дозировки эмульгатора в воде обратитесь к справочным материалам производителя эмульгатора. Также можно воспользоваться имеющимся равноценным эмульгатором.

6. После слива жидкости заполните бак водой. Полностью смойте оставшуюся смесь эмульгатора с водой.

7. При возможности используйте датчик взрывоопасности; датчик должен показывать отсутствие опасности взрыва.

8. Проведите требуемые ремонтные работы.

Проверка топливного бака на отсутствие утечек

Закройте все отверстия топливного бака. До снятия топливного бака для проверки на отсутствие утечек осмотрите все топливные линии и соединения в топливной системе, чтобы убедиться в том, что топливный бак может быть единственным источником утечки топлива.

Проверка на автомобиле

Если топливо протекает из топливного бака, замените топливный бак.

Проверка снятого топливного бака

Подайте воздух под низким давлением в бак через вентиляционный патрубок (давление около 7–10 кПа). Проверьте отремонтированный участок на утечки при помощи мыльного раствора или погружением топливного бака в воду. При наличии течи замените бак.
