Рено симбол замена подсветки печки
Всем привет. Заметил, что перегорела лампочка подсветки печки (отопителя). Решил ее самостоятельно заменить. Краткий фотоочтет.

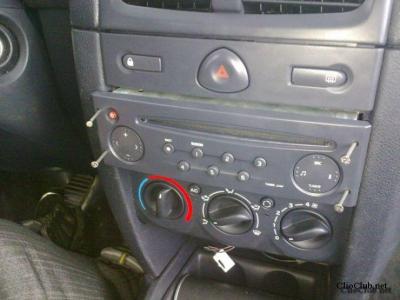

1. Снимаем магнитолу. Как это сделать, думаю, знают все владельцы данного автомобиля. Опишу вкратце. Во все 4-и дырки нужно одновременно вставить тоненькие металлические стержни, длинной сантиметров 15. Затем потянуть вначале левую сторону, потом правую, до тех пор пока магнитола не примет позу, как на картинке ниже.
2. Далее необходимо снять панель, под блоком управления отопителя. Делается достаточно легко. Там есть две защелки. Саму панель необходимо немного придавить, затем потянуть вверх и на себя. Она легко выйдет из защелок.
3. Затем необходимо снять маленькую панельку, которая находится между магнитолой и блоком управления. Ничего сложного, нужно просто потянуть на себя, выскакивает на ура. Также необходимо выкрутить 2 самореза. На фото я их уже выкрутил, они располагаются в местах, от меченых красным квадратиком.
4.После чего производим демонтаж блока управления отопителя. Вдавливаем его во внутрь, от себя, до тех пор, пока он не примирит свободную позу. Затем, методом извращения, с помощью всевозможных вариантов и поворотов блока управления, пытаемся его извлечь из штатного места. Для меня это был самый сложный процесс, поскольку мешают тросы, которые регулируют обдув. Также я отсоединял узел питания, подходящий к блоку.
5. Затем снимаем лицевую панель блока управления. На фото она уже снята. Места крепления панели отмечены красным. Соответственно там нужно поднажать на защелки, чтоб ее снять. Будьте готовы к тому, что после снятия лицевой панели, из блока выпадет две пружинки и две кнопочки (включатель кондиционера и циркуляция воздуха), это нормально, не пугайтесь. На всякий случай — кондиционер слева, циркуляция справа. Также будьте аккуратны с регулятором, который отвечает за силу подачи воздуха (на нем написаны цифры 1, 2, 3, 4). Его нужно снимать аккуратно, в белый механизм "крутилки" этого регулятора лучше не лезть (как это сделал я в прошлый раз, несколько лет назад). Там в основе механизма лежит очень маленький металлический шарик (именно он издает щелчки во время кручения регулятора), который у меня выпал, и я его так и не смог найти. Так выглядит блок, со снятой панелью.
6. Далее включаем подсветку. (Если отсоединяли электрический узел — не забудьте присоединить его обратно). Таким образом видим, какая лампочка не работает. Ее то и нужно заменить. Вынимается очень легко. Просто потянуть на себя.
7. На ее место ставим новую лампочку, также просто, вставить и с небольшим усилием придавить, до тех пор, пока она не сядет в цоколь. Снова включаем подсветку и ву-а-ля. Обе лампочки светятся, радости полные штаны :)
8. Собираем все в обратном порядке. Трудности могут возникнуть при сборке лицевой панели и кнопок кондиционера, циркуляции. Постарайтесь производить процесс соединения, таким образом, чтоб лицевая панель надевалась на блок управления сверху. Так будет проще. Еще придется немного подшаманить, чтоб вернуть блок управления, в свое штатное место.
И самое важное, тип лампочек, который используется в подсветке отопителя:W1.2W на 12 вольт. Купить их проблем не составило, есть в любом автомагазине/рынке. Я отдал за пару 10 грн.
Говорят, можно поменять их без снятия самого блока, но я снимал, так и удобнее, да и у меня еще одна проблема есть с этим блоком, о ней позже.
Итак, вытаскиваем магнитолу, нам открывается вид на два самореза под Torx T Также необходимо выкрутить 2 самореза.
На фото я их уже выкрутил, они располагаются в местах, от меченых красным квадратиком. Полный размер 4. После чего производим демонтаж блока управления отопителя.
Самое медлительное млекопитающее — трёхпалый ленивец — передвигается со скоростью около двух метров в минуту.
Если следовать правилам нужно снять декоративную накладку центральной части торпеды та что идет от кожуха рулевой колонки до перчаточного ящика, над центральной консолью. В теплое время можно ее и не снимать, а аккуратно вывести фиксаторы декоративной панели центральной консоли Снимаем декоративную накладку центральной консоли без демонтажа накладки по пункту 2 аккуратно рено симбол замена лампочек подсветки печки с середины и снимаем Отстыковываем разъемы кнопок 5.
Для этого необходимо снять крышку с блока управления печкой.
Перед этим поставьте все регулировки на последние положения и запомните положения. Берем в руки блок управления печкой, лицезреем 5 защелок и две направляющих Отцепляем рено симбол замена лампочек подсветки печки защелок.
После того как сняли крышку раскрывается доступ к лампам освещения блока Лампы бесцокольные, просто потяните на. Втыкайте новые лампы, включайте габариты и инспектируйте работу подсветки.
Советуем ставить конкретно лампочки, а не светодиоды, так как последние имеют очень неширокую диаграмму излучения При надевании крышки на блок очень принципиально пристально попасть во все пазы крутилок. Теперь переворачиваем приборную панель тыльной стороной к.
Откручиваем отверткой большую черную накладку на задней части. Под этой накладкой расположена плата белого цвета. Она то нам и нужна.
Менял лампы в подсветке печки и прикуривателя на ОБНОВЛЁННОЙ панели. Сделал фотоотчёт. Надеюсь, пригодится кому.
_________________
ВАЗ 2106 => ВАЗ 21099 => ВАЗ 2109 => Skoda Felicia Combi '98 => ВАЗ 2105 => Symbol 4, 8V, EX '06 => Kia Rio 1.6 '14
* B C D *
Чтобы удобнее было менять лампы я воспользовался "хитрой приспособой" Спокойно меняем лампы У вас нет необходимых прав для просмотра вложений в этом сообщении.
|
