Регулировка фар xc60 ксенон
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Статистика однозначно указывает на тот факт, что езда на авто ночью, по сравнению с вождением в светлое время суток, гораздо опаснее. Особенно если штатная оптика транспортного средства «барахлит». В такой ситуации не до романтики и наслаждения ночными видами, ведь приходится напрягаться, пытаясь сконцентрировать внимание.
Решить проблему можно кардинально, сменив галогенные лампы на светодиодные или же ксеноновые аналоги. Но опытные водители используют более простые решения, которые позволяют повысить эффективность фар без дополнительных капиталовложений.
Регулировка
Если фары светят тускло, низко или же освещают дорогу некорректно (светят вниз, в небо или косят), то вполне возможно, что им требуется регулировка, которую несложно выполнить своими руками.
Чтобы проверить регулировку оптики головного света, необходимо поставить автомобиль на ровную площадку в темное время суток на удалении в 5 метров от вертикальной стены. У незагруженной машины регулятор высоты фар при верных настройках должен располагаться в нулевом положении. Определяется это обычной рулеткой, посредством которой измеряется расстояние от земли до центра оптики.
Произвести настройку собственными силами помогут специальные регулировочные винты, доступ к которым у большинства моделей современных авто отрыт и удобен. Выполняя подобную настройку, необходимо помнить о том, что основной является регулировка фар по высоте.
Если же своими силами решить проблему не представляется возможным, тогда следует обратиться в сервисный центр. Опытные специалисты СТО выполнят регулировку ближнего и дальнего света фар автомобиля быстро и качественно. Сама же процедура обойдется владельцу транспортного средства примерно в 500 рублей.
Проверить, почему плохо светят фары (не в том направлении), можно и во время ночного путешествия. Для этого нужно остановить машину на ровном участке, покинуть салон, не гася фары, и подойти вплотную к бамперу. Далее следует приложить руку к ноге, отметив границу света, после чего отойти примерно на пять метров, и оценить смещение границы света относительно метки.
При верных настройках оптики данное отклонение не должно превышать пятидесяти миллиметров. Процедура выполняется для каждой фары отдельно, и предусматривает затемнение оптики, которую в данный момент не тестируют.
Помимо прочего, следует помнить о том, что груз в багажнике способен задрать фокус света вверх. Особенно это заметно у транспортных средств, конструкция которых не предусматривает наличия опции автоматической корректировки уровня светового пучка. Решается вопрос простейшими манипуляциями по регулировке положения фар.
Полировка
Грязная фара, как и оптика с дефектами (потертостями или сколами) – это плохой помощник в ночном путешествии. Протирать головную оптику следует регулярно, особенно после езды по грязи. Застарелые же пятна, к примеру, следы от насекомых или битума, как и мелкие дефекты на стекле, удаляют во время процедуры полировки. Она позволяет устранить замутнения, вернув линзам изначальные свойства и вид.
Полировать оптику можно химическим и механическим способом. В последнем случае для этого используется мельчайший абразив, после применения которого необходимо обработать поверхности специальными полировальными составами. Лучшим решением для механической полировки фар является обращение в сервисный центр, где за данную услугу попросят порядка одной тысячи рублей.
Химическая полировка стекол оптики подходит только для пластиковых фар. Она основывается на размягчении и самовыглаживании внешнего слоя пластика под действием специального растворителя, наносимого под давлением в виде пара.
Для выполнения подобной работы необходимо спецоборудование. Поэтому автовладельцу придется посетить СТО, будучи готовым заплатить за услуги специалистов от полутора тысяч рублей. В этой ситуации следует помнить о том, что существенные дефекты пластиковых фар подобным образом не устраняются.
Напомним и о дополнительной защите оптики, которую предоставляют специализированные техцентры. Примерно за 2500 рублей клиент может заказать нанесение на фары «жидкого стекла» или лака (можно с оттенком), что продлит эффективную работу штатной оптики почти вдвое.
Очистка
У авто, побывавших в ДТП, фары часто утрачивают свою герметичность. В результате подобного дефекта внутрь оптики попадает пыль и влага. Чтобы фары лучше светили, следует их очистить и герметизировать. Альтернативой может стать только полная замена поврежденного изделия.
Для очистки фару демонтируют и выкручивают лампу. После этого внутрь заливается чистая вода и моющее средство. Далее осуществляются колебательные движения. Когда чистящий состав сливают, внутреннее пространство промывают дистиллированной водой. Завершающим этапом является сушка и монтаж на штатное место.
Не стоит забывать и о таком аспекте, как вентиляционные отверстия оптики. Они должны быть прикрыты специальными колпачками, которые закрывают фильтры. Эти фильтры следует периодически чистить и/или менять.
Смена
Лампы, используемые в фарах автомобиля, со временем теряют свою яркость. Ресурс таких изделий составляет порядка пятисот часов работы. Именно поэтому новые лампы светят лучше старых аналогов, ведь колбы последних темнеют, поглощая свет.
Здесь уместен вопрос о том, какие фары лучше светят, относящийся именно к типу источника света. Наиболее распространенными являются модели Н4, которыми повсеместно комплектуются машины массового сегмента. Данные изделия стоят от 150 рублей. Более «продвинутый» ксенон или светодиод обойдется дороже, но и эффективность таких изделий выше.
Независимо от того, какой тип ламп вы выберете, менять данные источники света следует парами. Использовать же изделия повышенной мощности запрещено, поскольку они могут повредить бортовое оборудование, а также будут слепить водителей встречных машин.
Улучшения
Качество света головной оптики во многом зависит от состояния проводки. Потери напряжения в старых и изношенных коммуникациях могут бить значительными. В таком случае можно запитать оптику посредством дополнительного реле прямо от аккумулятора.
Но это «рецепт» для профессионалов. Обратившись в сервисный центр, вы избавите себя от подкапотной возни с электричеством и обеспечите качественное свет фар. Заплатить за данную услугу придется порядка тысячи рублей.
В качестве апгрейда, направленного на повышение качества света, можно использовать специальные омыватели фар. На покупку и монтаж этого оборудования потребуется около 3,5 тысячи рублей.
Еще одним эффективным решением для владельцев авто с простейшими рефлекторными фарами является установка линзованных модулей. Сныть эти конструктивные элементы можно с разбитых машин последних поколений.
В завершение отметим, что ни один апгрейд не поможет обеспечить качественный свет головной оптики, если за ней не ухаживать должным образом.
Зная, как должны светить фары в штатном режиме, вы легко обнаружите неполадки в работе оптики. И в этом случае откладывать визит к специалистам сервисного центра не следует, ведь риски попасть в ДТП во время ночной езды возрастут многократно.
Услуга по замене штатного ксенона в фарах – самая популярная в нашем автосервисе, где мы ежедневно принимаем огромное количество самых разных автомобилей с выгоревшими или перегоревшими лампочками. В данном случае к нам обратился владелец автомобиля Volvo XC60, у которого перегорела правая фара, а левая была близка к перегоранию. Собственно, выгорание ксеноновых ламп является вполне обычным делом, но, конечно, мы не рекомендуем доводить лампы до абсолютного перегорания, так как в этот момент колба может лопнуть, повредив своими осколками линзу.

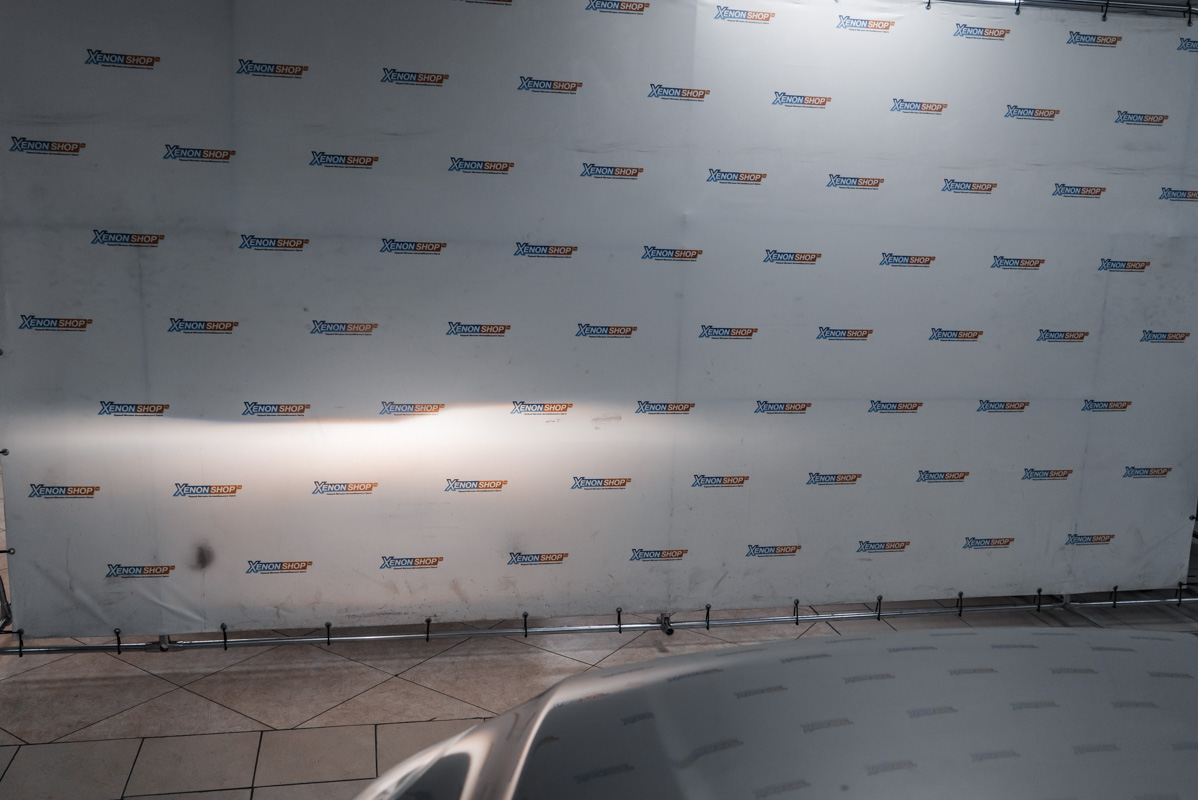

Исходная светотеневая граница, свет фар и вид авто в момент обращения.
В качестве новых ламп владелец пожелал установить ксенон Osram Original D1S – это стандартные лампы, которые покупают в огромных количествах, так как они демонстрируют отличное качество заводского свечения в температуре 4350K (бело-желтый цвет). На каждую ксеноновую лампу Osram Original предоставляется гарантия сроком на 4 года , что подтверждает наши слова об их великолепной работоспособности. Стоит отметить, что данные лампы устанавливаются на постоянной основе с завода на немалое количество марок и моделей автомобилей, поэтому если вы ищите именно заводской свет, то обратите внимание на указанную серию ксенона.
Демонтаж фар и удаление старых ламп.
Установка новых ламп и сборка автомобиля.
Замена ксеноновых ламп Вольво ХС60 весьма сложна, так как необходим демонтаж фар – через подкапотное пространство к заднему стакану попросту не подлезть, поэтому мы не рекомендуем без соответствующего опыта пробовать поменять лампы в ближнем свете. Наши мастера являются профессионалами своего дела, выполняя любую замену ламп быстро и качественно: конкретно с этим автомобилем мы справились примерно за 40 минут , сначала демонтировав фары и удалив из них перегоревший ксенон, а после установив на его место новые ксеноновые лампы Osram Original D1S.

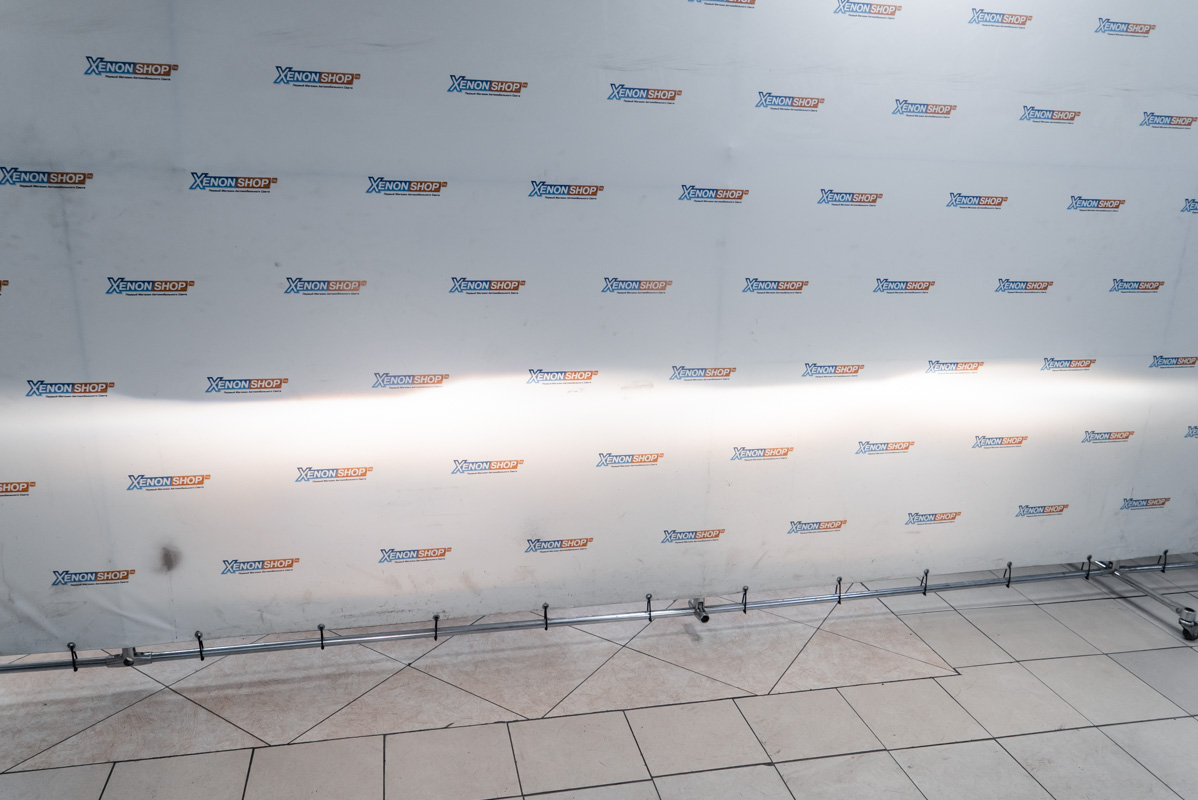

Итоговая светотеневая граница и свет фар с новыми лампами.

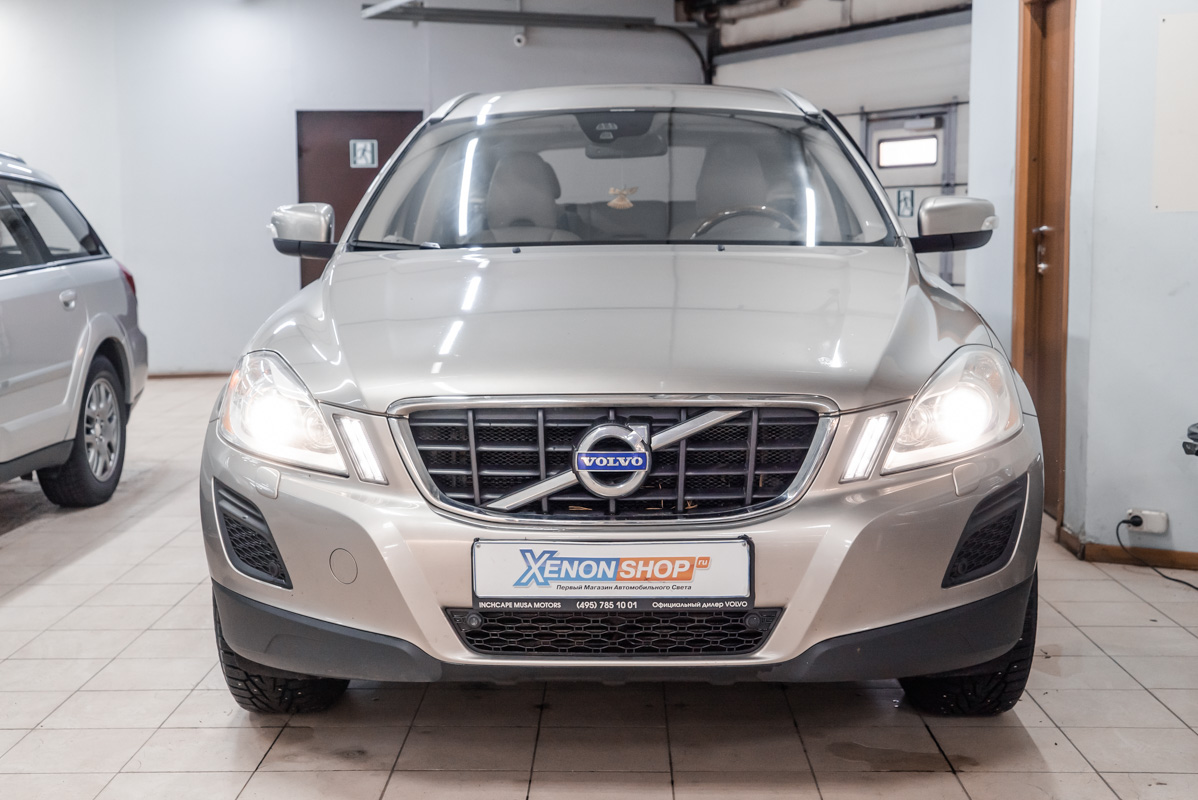

Вид автомобиля после работы.
Итог работы ожидаемый: с новыми ксеноновыми лампами Osram Original D1S фары автомобиля Volvo XC60 засветились достойным светом – светотеневая граница плотная и весьма яркая , хотя, конечно, установленные лампы не входят в категорию ламп с повышенной яркостью светового потока, но все равно такого ближнего света вполне хватит для комфортных поездок по ночам. Меняйте лампы своевременно, не дожидайтесь их выхода из строя, ведь от качества головного света напрямую зависит безопасность водителя и его пассажиров.
Ночная езда, может быть, и романтична, но гораздо опаснее дневной. А если водителю при этом кажется, что фары светят «как-то не так», романтика быстро улетучивается, скорость снижается, а нервы напрягаются. В такие минуты часто хочется установить дополнительные фары, сменить галоген на ксенон или светодиоды, а то и поменять машину… Но иногда могут помочь куда более простые решения.
Отрегулировать
Очень может быть, что вы давно не регулировали фары, а потому вместо дорожного полотна они пытаются осветить либо небо, либо пятачок прямо перед машиной. Рецепт очевиден: фары необходимо отрегулировать, причем и в горизонтальной плоскости тоже. Ведь если они «косят» в сторону встречной полосы, то ослепление встречных обеспечено. А если «наведены» на обочину, то дороги вам не видать. Наиболее точную регулировку фар можно сделать на сервисе, а заплатить придется от 500 рублей.
Как проверить
Проверить регулировку фар автомобиля самостоятельно можно, установив его в темное время суток на ровной площадке в пяти метрах от любой стены. Если автомобиль не загружен, то регулятор высоты фар должен находиться в положении «0». Рулеткой измеряем расстояние от земли до середины фары, обозначенной точкой на ее прозрачном колпаке. Включив ближний свет, мы увидим на стене две характерные «галочки». Верхние границы горизонтальных участков должны быть примерно на 50 мм ниже, чем середины фар. Если одна фара светит заметно выше или ниже другой, или обе они сильно разрегулированы, можно восстановить правильное положение самостоятельно.
Как отрегулировать
У всех автомобилей доступ к регулировочным винтам достаточно удобен. Хотя желательно перед процедурой ознакомиться с инструкцией, потому что иногда нужны длинные ключи или отвертки. Самое важное — отрегулировать положение по высоте. Если увидели сильную разрегулировку, то вспомните, с чем она может быть связана. Это может быть следствием замены лампы с непопаданием в элементы крепления или легкого тычка бампером в препятствие, от которого внешних повреждений не видно, но регулировка фар нарушилась. При сильной разрегулировке лучше обратиться в сервис.
А если в дороге.
Есть еще более простой способ проверить регулировку фар. Он подойдет для ночного путешествия, если вам вдруг покажется, что они светят совсем не туда. На ровной горизонтальной дороге надо подойти вплотную к бамперу автомобиля с включенными фарами и приложить руку к брюкам в том месте, где проходит граница света. Затем следует отойти от машины метров на пять и посмотреть на взаимное положение границы света и вашей метки на брюках. Линия света должна опуститься на те же 50 мм. То же нужно проделать и со второй фарой. При этом фару, которую сейчас не проверяем, желательно чем-то заслонить.
Кстати, ситуация с освещением звездного неба вместо асфальта возможна на автомобилях без автоматического корректора уровня светового пучка: мешок картошки в багажнике тут же задерет нос машины кверху. В таких случаях достаточно покрутить колесико регулировки положения фар — если, конечно, автомобиль не совсем уж древний.
А они включены или нет?
Звучит наивно, но один из авторов недавно угодил в смешную ситуацию сразу после посещения фирменного автосервиса. На улице стемнело, вдобавок дождик начал накрапывать, а перед капотом — непривычные сумерки: это как? И только через несколько минут всё прояснилось: сервисмены в ходе обслуживания переключили рычажок управления головным светом с «автомата» на дневные огни — вот фары и не включились! Автоматика балует нас.
Может, просто протереть?
Грязная фара — плохая фара. Когда за бортом слякотно и грязь летит из-под колес всех машин, любой водитель время от времени хватает тряпку и протирает фары. Однако и в сухую погоду фары могут быть покрыты коркой застарелой грязи, удалить которую вечно некогда. Помните: протирая фары «насухо», мы царапаем поликарбонатное «стекло». В итоге под воздействием солнечного ультрафиолета и протирок фара постепенно становится мутной и желтоватой. Наружную поверхность прозрачного колпака нужно отполировать.
Как полировать
Существует два основных способа полировки фар: механический и химический.
- При первом способе поверхность фары шлифуют в несколько приемов мельчайшей наждачной бумагой, постепенно уменьшая ее зернистость. Затем полируют специальными препаратами — они имеются в продаже. Более технологично воспользоваться абразивными и полировальными кругами с помощью дрели. За эту услугу на СТО возьмут от 1000 рублей.
- Второй способ основан на растворении и самовыглаживании наружного слоя пластика фары струей растворителя, доведенного до парообразного состояния. Процесс быстрый, поэтому его любят использовать автосервисы. За такую работу возьмут не меньше 1500 рублей. При химической полировке удалить слишком глубокие царапины на пластике не удастся. Они станут малозаметны, но останутся. Стоимость оборудования для самостоятельной полировки паром — от 3000 рублей.
После полировки можно за 2500 рублей нанести дополнительную защиту — лак или жидкое стекло. Это продлит нормальную работоспособность фары.
А если фары грязные изнутри?
При потере герметичности фара может загрязняться изнутри. Удалить пыль можно только при демонтаже фары. Надо определить путь проникновения пыли и принять кардинальное решение: герметизировать фару или менять. Если просто потерян колпак, достаточно его установить, а вот если треснул корпус, то лучше задуматься о замене.
При очистке фары в нее (без ламп!) заливают чистую воду, в которую можно добавить моющее средство (промывать при этом придется дольше). Окончательная промывка — дистиллированной водой. Затем сушим фару и проверяем наличие колпачков и фильтров дренажных отверстий.
Меняем старые лампы на новые
Старые лампы светят хуже новых — это факт. Примерный срок службы обычной галогеновой лампы составляет около 500 часов. Причем к концу жизни светят лампы гораздо слабее. Колбы темнеют и начинают поглощать световой поток. У навороченных ламп («плюс 50» и прочих «улучшенных») срок жизни в несколько раз меньше.
Цены на лампы Н4 (это самые распространенные в массовом сегменте) начинаются со 150 рублей за штуку. А стоимость «самых брендовых» с максимальными обещаниями может достигать 1500 рублей за комплект. Напоминаем, что менять лампы надо только парами. Кроме того, категорически запрещено устанавливать лампы повышенной мощности: они будут слепить встречных водителей и быстро выведут из строя фары.
Улучшаем питание
Старая проводка автомобиля дает большие потери напряжения на многочисленных контактах. Поэтому вместо напряжения батареи, равного 14,2–14,4 В, на колодке включенной лампы порой оказывается менее 11 В. А расчетное напряжение производители ламп принимают равным 13,5 В.
Перебирать всю проводку старого автомобиля — дело неблагодарное и не так чтобы реальное. Гораздо проще запитать лампы через дополнительное реле короткими, толстыми проводами напрямую от аккумуляторной батареи. При этом штатный провод на лампу будет запитывать вместо нее обмотку реле, силовые контакты которого выдадут напряжение через предохранитель сразу на спирали ламп.
Некоторые автоконцерны, заботясь (и рекламируя) о продлении срока службы ламп с помощью регуляторов напряжения, снижают напряжение на лампах. У некоторых автомобилей группы Volkswagen измеренное напряжение составляет всего 11 В вместо привычных 13,5. Напряжение можно перепрограммировать, но для этого нужен либо дилерский сканер, либо соединительный кабель со встроенной электронной начинкой, а также ноутбук с программным обеспечением. Тогда напряжение можно увеличить программно.
А что еще?
На некоторые автомобили можно установить омыватели фар: цены начинаются от 3300 рублей.
Если на вашей машине установлены простые рефлекторные фары, можно вставить в них линзованные модули. Иногда автовладельцы устанавливают линзованные фары с разборки от машин в более дорогих комплектациях. Некоторые аналогичным образом устанавливают и ксенон от дорогих вариантов машин той же марки, но к нему необходим автомат регулировки угла наклона светового пучка. Кроме того, технический регламент запрещает замену источника света, либо такую переделку необходимо сертифицировать и вписать в документы.
Регулировка фар «Вольво» – неотъемлемая составляющая технического обслуживания, проводимая на регулярной основе. Её правильное осуществление актуально для любого автовладельца, поскольку является залогом эффективного освещения дорожного полотна в тёмное время суток. Процедура требует от исполнителя точности и соблюдения норм, прописанных в государственных стандартах.
Специалисты автосервиса «Вольво Дубровка» хорошо знакомы с ними и регулируют фары соответственно. Если Вы владелец автомобиля этого бренда и проживаете в Москве, обращайтесь к нам за профессиональными услугами по ремонту и обслуживанию. Мы гарантируем цены ниже дилерских и сохранение гарантии производителя.
Регулировка фар “Volvo”: особенности
Автомобильные фары выполняют важные функции: освещение дороги и части обочины с правой стороны в тёмное время суток и обеспечение комфортной езды. Их первая настройка осуществляется в условиях завода «Вольво», после чего владелец имеет возможность корректировать их самостоятельно или заказав соответствующий сервис во специализированном центре.
Второе предпочтительнее, поскольку специалисты точно знают требования и стандарты касательно наклона и яркости светового луча и работают в соответствии с ними. Они осознают важность грамотного проведения мероприятий, ведь дефицит света не позволит хорошо обозревать дорогу, высоко поднятые фары ослепят водителей, едущих навстречу, а неодинаковая высота света (когда его луч с правой стороны выше левого) и вовсе недопустима.
Вышеперечисленные огрехи в настройках повышают риск создания аварийных ситуаций на дороге, а потому должны быть исключены. Обратившись к нам, Вы можете рассчитывать на правильность работ и отличный результат. Наши механики имеют многолетний опыт и проводят мероприятия в соответствии с рекомендациями производителя. Они эффективно регулируют фары ближнего и дальнего света, в т. ч. и противотуманные, причём различных типов, включая LED- и линзовые.
Вдобавок, при необходимости они полируют оптику, благодаря чему восстанавливают её прозрачность и яркость освещения. Мы рекомендуем осуществлять настройку фар регулярно, поскольку в процессе эксплуатации она сбивается.
Когда без регулировки фар не обойтись?
Как правило, мероприятия доступны в рамках технического обслуживания, т.е., по плану, однако существуют и такие ситуации, когда обратиться за профессиональной авторемонтной помощью стоит незамедлительно:
- Световые лучи имеют разные уровни (один – выше, второй – ниже);
- Водители встречных авто сигнализируют о том, что Вы их слепите;
- Были проведены любые процедуры с фарами (демонтаж, замена, ремонт);
- Передняя часть авто пострадала в дорожно-транспортном происшествии;
- Были установлены колёсные диски или резина других размеров;
- Производилась замена пружин амортизатора;
- Во время установки «противотуманок»;
- Замена стандартных фар на LED- или ксеноновые.
Пять причин для сотрудничества с “Volvo Dubrovka”:
- Опытные аттестованные механики;
- Регулировка в соответствии с техинструкцией производителя;
- Оперативность выполнения;
- Гарантия точности и эффективности;
- Спектр дополнительных услуг.
Стоимость рассчитывается индивидуально, с учётом сложности и объёма манипуляций. Вы можете ознакомиться с базовыми расценками в прайс-листе или связаться с нашими операторами: +7 (495) 532-92-63. Заказывайте профессиональную регулировку фар у нас!
