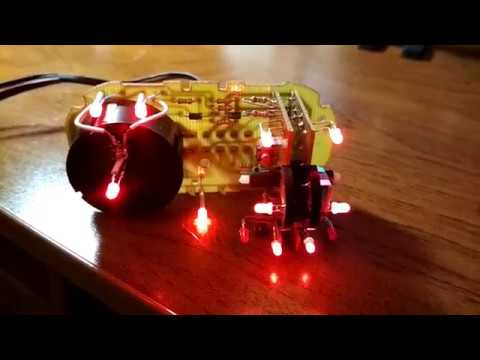

Блок управления светом приора пересвет
С введением новых поправок в ПДД, а именно о том, что движение автомобилей в городе должно осуществляться со включённым ближним светом или ДХО, поэтому нагрузка на электроприборы возросла. Более часто стали выходить из строя лампы, предохранители и переключатели света. Лада Приора в этом случае не исключение, довольно часто встречается такая неприятная поломка, как выход из строя модуля управления светом. В данной статье речь пойдет о его самостоятельном ремонте без финансовых затрат.
Причины поломки МУС
Как казалось бы выход из строя модуля управления светом на Приоре зависит от количества включений и отключений фар, но это не так. Больше всего поломок случается не из-за физических воздействий человека на данный электроприбор, а именно из-за нагрузки от постоянно включённых фар. Как это объясняется?! Длительная езда со включёнными фарами провоцирует нагрев дорожек в плате МУСа, тем самым при нагреве электропроводки повышается ее сопротивление и происходит обрыв этих дорожек.
Приора с дневными ходовыми огнями
Данная проблема встречается довольно часто и большинство приороводов бегут в магазин и покупают новый модуль по совсем недешёвому прайсу. Никогда не торопитесь покупать МУС, так как его можно отремонтировать, не затратив на это ни копейки.
Если же модуль управления светом отказал в дороге, то Вы можете прочитать, как включить свет при не работающем МУСе на Приоре тут.
Ремонт МУСа
Для ремонта блока управления светом понадобиться лишь небольшие навыки владения паяльником, сам паяльник и припой.
Чтобы отремонтировать блок света его необходимо демонтировать.
- Снимаем крышку блока предохранителей, повернув три фиксатора на 90°.
- Откручиваем шуруп крепящий МУС вынимаем его и отсоединяем от фишки.
Разборка модуля
- Тянем переключатель вверх и снимаем его, затем поддеваем отверткой нижнюю часть переключателя и вынимаем ее.
- Аккуратно отгибаем 4 пластиковых фиксатора, будьте осторожны пластик не эластичный и легко ломается.
- Снимаем фронтальную крышку МУСа, и вынимаем плату надавливая с обратной стороны на контакты, плата приподнимется. Не прилагайте больших усилий, дабы не повредить плату!
- Блок управления светом разобран и можно приступать к пайке. На фото отмечены места, которые больше всего подвержены нагрузки и являются виновниками в неисправности модуля их необходимо пропаять.
- После того как контакты будут пропаяны рекомендуется зачистить пятно контактов, надфилем или наждачной бумагой.
- После ремонта собираем модуль в обратной последовательности и устанавливаем на место.
Как можно заметить ничего сложного в ремонте блока управления светом нет.
Нам понадобиться:
1. Нож канцелярский.
2. Жидкость для снятия лака.
3. Ватные палочки.
4. Светодиодная лента (1м, с запасом)
5. Паяльник и все к нему комплектующие.
Разбираем приборную панель, снимаем "наклейку" со шкалами и переворачиваем. На обороте все то, что у нас зеленого цвета оттираем при помощи ватных палочек и жидкости для снятия лака.
Если у Вас щиток от VDO проблем со снятием не возникнет.
Если АП или Этелма, возможно местами понадобиться канцелярский нож, аккуратно все убираем.
Получаем примерно вот такой результат!
Далее, под "наклейкой" шкал располагаем светодиодную ленту как на фото ниже. Припаеваем последовательно по три диода, не больше, и выводим провода к плате.
Припаевам "плюс" от диода к "плюсу" на плате и аналогично поступаем с "минусом". Впаиваем провода к контактам стандартных лампочек. В моем случае (Относительно фотографии), плюс снизу, минус сверху.
Подсветку спидометра, температуры двигателя и бензобак я добавил в одну цепь и припаялся к ближайшим контактам от лампочки.
Подсветка тахометра отдельная цепь, припаянная к другим контактам, от другой лампочки.
Почему так?, неудобно было располагать.
Подсветку БК оставил штатную.
Далее собираем панель приборов и идем подключать.
Камера у меня не очень, в живую все супер, на фото есть пересветы..
Получаем примерно вот такой результат!
Дубликаты не найдены
Машина в которую надо лезть отверткой что бы доделать подсветку хуйня. Купите иномарку.
Все так говорят, "Купите иномарку" :)
В итоге делают тоже самое, пересвечивают, берут готовые шкалы, меняют на "по круче" и занимаются в целом похожими делами.
Это как, "Возьми машину с салона" если не хочешь вкладываться.
Я с тобой делюсь опытом. Пока у меня было отечественное гавно я тоже постоянно хотел поменять подсветку в приборке, лампы на диодные везде и так далее потому что оно недоработано с завода.
Но потом у меня появилась иномарка: и все. Резко перехотелось заниматься хуйней. Машину используешь только что бы ездить. Все на своем месте я никуда лезть не хочу.
"Автоваз, доделай сам"
Я, солидарен конечно же. Приора никогда не сравниться с Land Rover, у нас машины все еще учатся делать.. И когда наступит по всему миру время летающих машин, Автоваз наконец сделает нормальную подсветку приборной панели.
Но пока, делаем это сами.
Хорошую иномарку за эти деньги не купить.
Копим на иномарку, а пока переделываем, доделываем сами.
И пружины подпилите)
Отсыл наверное на то, что "колхозненько")
Ну да, есть такое. По-другому никак..
Просто задолбало каждый месяц снимать приборку и менять лампочки, потому-что нормальных в продаже нет. Горят, мерцают, из-за плохих контактов вылетают на плохой дороге и прочее.
Впаял ленту - забыл про это, по ходовой еще и пересветил.
Ну а пружины пилить, реально колхоз)
Прочитал, принял, исправил.
Добавил фото готового результата :)
Если расположить ленту как на фото - свет будет равномерный.
Что было ДО:
"Зеленная, (Классическая) подсветка щитка приборов".
Убрали зеленый лак со шкал, получили белую подсветку. Перекрасили в красный, получили красную подсветку.
Тут думаю все понятно)
Хорошо что у моего авто и так крутая приборка)))
Меня сильно напрягала родная подсветка, думаю "Приороводы" поймут :)
Особенность этого поколения, приора 2 уже выглядит куда интересней. Какая машина у Вас?)
Kia cerato koup. Все штатное на приборке)
Есть пост у меня по поиску)
С самоиронией у пацана все в порядке
Пятый
Ещё далеко
Сегодня ты готовишь квас, а завтра - оп! и тридварас
Про сбор денег на лечение СМСками и лицемерие
Повысить пенсионный возраст? Не вопрос, ща сделаем! Поменять конституцию? Да делов-то на пол шишки. Лицензировать препарат с гарантированной эффективностью? Не, очень сложно, сами ищите и покупайте. Выделить 12,6 млрд рублей на развитие казачества Кубани? Вот, возьмите в тумбочке. Найти 5 млн на лечение ребенка? Денег нет, но вы держитесь, здоровья и настроения хорошего. Вот вам картонка - идите попрошайничать. Лицемеры.
Ремонт своими руками модуля управления светом лада Приора.
ЛАДА ПРИОРА. ПРОПАЛ СВЕТ.,НЕИСПРАВНОСТЬ ПЕРЕКЛЮЧАТЕЛЯ "МУС"
пересвет модуля управления светом(МУС) гранта
Пересвет синяя подсветка МУП модуль управления печкой Лада Приора 2170
Ремонт блока управления светом на приоре
Дополнительные материалы
Попал свет на Приоре/калине что делать. Ремонт блока мус модуль управления света Приора
Замена блока управления светом и установка электрокорректора фар.
Приора и модуль управления светом
Разборка и сборка модуля управлением света на Приоре и Калине
Не работает подсветка крутилки управления светом Лада Приора
Ремонт модуля управления светом Приора и Калина
Пересвет приборной панели Приора Счетмаш и блока печки
Нестандартный и дешёвый ремонт модуля управления светом калины
Пересвет отопителя Приора,ваз 2170,Изменения подсветки и шкал,Перевоплашение салона (1 серия)
Пересвет кнопок на синий приора
Пересвет ШИТКА ПРИОРЫ за 175 руб
Белая подсветка в модуле управления светом Приора
Лада Калина разборка модуля управления светом (МУС), блок управления освещением
Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар Лада Приора
Блок управления наружным освещением и подсветкой приборов расположен на панели приборов, слева от рулевой колонки.
Переключатель наружного освещения 1 имеет три фиксированных положения.
Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар:
1 — переключатель наружного освещения;
2 — регулятор освещения приборов;
3 — регулятор направления пучков света фар;
4 — клавиша выключателя ламп противотуманного света в задних фонарях В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.
При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов. Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучков света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:
0 — водитель и пассажир на переднем сиденье;
1 — водитель и четыре пассажира или водитель и груз в багажном отделении;
1,5 — водитель, четыре пассажира плюс груз в багажном отделении;
3 — водитель и пассажир, полностью загружено багажное отделение.
Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном ближнем или дальнем свете фар. При этом в клавише выключателя светится контрольный индикатор желтого света.
Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.
Выключение противотуманного света в задних фонарях происходит автоматически, если ближний или дальний свет фар будет выключен.
Видео по теме "Lada Priora. Блок управления наружным освещением"
Изменение подсветки модуля блок управления наружным освещением и освещением приборов МУС лада Калина, Приора переключатель света ремонт Приора и модуль управления светом
в идеале хотелось бы получить работающую схему подключения этого модуля вместо штатных "десяточных", которые на маске приборов.
2 Ответ от Serg 2013-11-02 14:17:26
Подключение модуля управления светом от Приоры
56 Xz 31 58b 56b G
30 58 4 3 2 1
После сравнения со схемой 2110-2112 вышло следуюшее
1) возможно подключение этого блока без блока управления электропакетом Приоры
без управление противотуманок (в дальнейшем доработаю) все остальные провода
как то совпадают по цветам (. )подключатся надо на разьеме (штатном 2110) управление светом
кроме следующих проводов:
1 – оранжчерн,
2 –оранжбел,
3 –желт,
4 – корич (использовать штатный регулятор 2110),
G – синий (у кого есть желание подключить корректор фар приоры стучите)
2) возможно установить блок управления электропакетом Приоры (но позже )
3 Ответ от Admin 2013-11-13 13:45:45
Контакты с монтажного блока смотрел тут
4 Ответ от Serg 2013-11-13 16:20:04 (2013-11-13 16:50:09 отредактировано Serg)
Нет не верно на штатном преключателе света 2110 все провода соединять по одинаковым цветам с МУС Приоры вот както так
Провода МУС Приоры
1 – оранжчерн,
2 –оранжбел,
3 –желт,
имеют тригерное включение (т.е.раз нажал-вклю второй раз-выкл) тригера находятся в .блоке электропакета приоры поэтому просто подключить их в 2110 не получится надо додумывать схему
Схема управления двигателем
Схема соединения переднего жгута проводов автомобиля
Соединение жгута панели приборов
Соединение заднего жгута проводов автомобиля
Схема электронного управления двигателем
Схемы соединения жгута проводов
передней,задней части автомобиля
дверей, крышки багажника
Жгут проводов дополнительного заднего правого (правой передней двери)
Выхожу с работы, сажусь в машину, завожу. Оживает подсветка панели приборов. Ставлю морду от магнитолы, подцепляю радар-детектор, кладу телефон под руку. Можно ехать. Отпускаю ручник, зажигаются дневные ходовые огни (согласно последним поправкам к ПДД).
Наступают сумерки, становится темно – и включается ближний свет, а ходовые огни гаснут. Приезжаю домой, глушу двигатель. Забираю барахло из ярко освещенного багажника, ставлю машину на сигналку. Свет гаснет до утра.
Устройство имплантировано в штатный модуль управления светом (МУС) «Лады Калины», при этом все штатные функции управления светом сохранены – при ручном включении габаритов или фар устройство не будет вмешиваться.
Основные возможности прибора, ради которых он создавался:
И дополнительные, которые были добавлены в процессе эксплуатации:
1. Выключение БС / DRL через 30 секунд после постановки на ручник.
2. Запись порогов включения и выключения света самим пользователем.
3. Отображение текущего уровня освещенности и записанных порогов в двоичном коде.
4. Возможность конфигурирования устройства непосредственно с кнопок управления.
5. Возможность формирования ШИМ с 30%-ным заполнением для реализации режима DRL на фарах дальнего света (об этом будет сказано в приложении).
6. Включение света (БС или DRL) только после запуска двигателя, чтобы не создавать дополнительную нагрузку на аккумулятор.
Если машина не оборудована отдельными ходовыми огнями, в качестве них можно использовать ПТФ или даже ближний свет. Правда, в последнем случае смысл функции автоматического управления светом полностью теряется 🙂
Технические характеристики:
Напряжение питания: +9 .. +15 вольт постоянного тока.
Потребляемый ток: не более 150 мА при работе, не более 1мА в спящем режиме.
Разрядность АЦП для измерения освещенности: 10 бит.
Интерфейс пользователя: 2 кнопки, два светодиода (из них один двухцветный).
Конструктив: повторяет по форме заднюю крышку модуля управления светом и крепится на ней.
Создание первой версии – октябрь 2008, последней – ноябрь 2010.
Совместимость с автомобилями: Калина – без переделок, остальные – с незначительными доработками внешних цепей.
Схема устройства
Схемы лучше смотреть в отдельных файлах. Вот схема самого устройства:
Серая рамка справа – это элементы других систем автомобиля, а слева – внутренности модуля управления светом. Полная схема доработанного МУС автомобиля «Калина» комплектации «Норма» приведена ниже. Схема для люксовой комплектации отличается только отрезанием кнопки передних ПТФ от штатной цепи:
Основой прибора служит AVR-микроконтроллер ATMega8. Дешевый, распространенный и функциональный. Он работает от встроенного RC-генератора на частоте 1 МГц.
Для замера освещенности используется фототранзистор VT1. Вместе с резистором R8 он составляет делитель, напряжение с которого подается на один из каналов АЦП микроконтроллера (PC7). В темноте транзистор закрыт, и на входе АЦП напряжение близко к 0, при освещении открывается, и напряжение растет. Так же, как и все элементы, фототранзистор выбран в SMD-исполнении и припаян к маленькой платке, приклеенной под лобовое стекло, но его можно заменить любым другим. При этом, возможно, придется изменить сопротивление резистора R8.
Реле, обозначенное «Beep block», необходимо на тех машинах, которые при открывании двери напоминают водителю о не выключенных габаритах. Когда в темноте при выключенном зажигании устройство включает габариты, это реле (с нормально замкнутыми контактами) разрывает цепь «оповещения». На Калине, к примеру, эта цепь – коричневый провод от габаритов к 13-му контакту иммобилайзера (напоминанием о забытых габаритах в Калине занимается именно он), реле типа РЭС-55 удобно размещать прямо на жгуте иммобилайзера (в котором заодно можно найти землю для второго конца обмотки).
Если габариты или ближний включены вручную (ручкой на модуле управления света) – блокировка пиликания не включается.
Задние противотуманные фонари работают по штатному алгоритму, однако для навешивания на их кнопку дополнительных функций (действие по длинному нажатию) цепь от кнопки разорвана внутри МУС и имитируется микроконтроллером (импульс длительностью 200 мс).
Для распознавания включенного зажигания напряжение подается на ногу PB7 микроконтроллера. Оно ограничивается резистором R7 и стабилитроном VD2. Конденсатор C3 фильтрует, от греха подальше, всякие выбросы.
Нажатие на кнопки и переключение света сопровождается пиканием пищалки на порту PD5.
Резисторы в цепи входа охраны и входа ручника жизненно необходимы. Эксперимент показал, что без них горят порты микроконтроллера.
Программа для МК и файлы прошивки прилагаются. Исходный текст на языке C снабжен подробными комментариями, поэтому смысла описывать здесь алгоритм я не вижу. FUSE bits при программировании трогать не надо, оставьте при заводских умолчаниях.
Правильно собранный девайс не нуждается в настройке. Однако, после установки на машину нужно будет задать пороги включения и выключения света по своему вкусу. Как это сделать, описано в разделе «управление устройством».
Конструкция
Важное замечание:
Для разборки МУС нужно снять переднюю и заднюю крышки, после чего вынуть внутренности. Чтобы снять переднюю крышку, необходимо сначала снять ручку. Она снимается тупо и бесхитростно, ее надо просто тянуть на себя, очень сильно. При этом будьте аккуратны, чтобы не сломать МУС и не получить травму, когда она соскочит 🙂
Вынимая внутренности, приготовьтесь к выпадению мелких деталей из колесиков, которыми регулируется подсветка приборов и электрокорректор.
Наличие трех проводков-перемычек на плате обусловлено тем, что она постепенно эволюционировала с версии 3.0, и проще оказалось впаять перемычки, чем заново разрабатывать большой кусок платы.
Печатная плата в формате Sprint-layout 5.0 приложена.
Управление
Основной режим работы
В этом режиме устройство находится при включенном зажигании, и автоматически включает либо фары ближнего света, либо дневные ходовые огни (в зависимости от того, темно или светло на улице).
Нахождение устройства в рабочем режиме отображается синим светодиодом.
Если поднять ручник, то через 30 секунд головной свет (БС или DRL) погаснет, и включится снова сразу после отпускания ручника.
Устройство так же отключится, если включить габариты или фары штатным переключателем.
Режим подсветки (включенные габариты)
При снятии машины с охраны также включается режим подсветки, если на улице темно.
Синий светодиод в режиме подсветки горит.
Режим можно досрочно отключить без постановки на охрану, если нажать на кнопку 1.
Спящий режим
В этом режиме прибор почти не потребляет энергии.
Управление противотуманными фарами
ПТФ включаются и выключаются кнопкой 1, как в штатном варианте.
Включенные ПТФ отображаются зеленым светодиодом в углу кнопки.
Изменение настроек
Некоторые параметры работы устройства можно изменить, не снимая его с машины.
Для этого нужно, находясь в спящем режиме, нажать кнопку 2 и удерживать ее до троекратного писка. Устройство войдет в режим настроек.
