Принцип работы.
В машине есть блок управления двигателем (ЭБУ) ("мозги").
В машине есть блок "иммобилайзера". Блок "имо" связан проводом с ЭБУ. В ЭБУ — запрограмирован этот конкретный блок имо. Пока от блока имо не поступит разрешающая команда, эбу не "разрешит" работу зажигания и форсунок (или чего то одного). Т.е. без разрешающей команды ИМО — ЭБУ не разрешит работу. При этом стартер — будет крутить но мотор — просто не заведется.

Как работает ИМО.

Вокруг замка зажигания — есть катушка тонкого провода. Спрятана под пластиковой накладкой. Катушка соединятся с блоком ИМО.

Дальше — чистая электроника. В ключе — находится "чип". Это микрокатушка + конденсатор + микросхема с уникальным кодом.

Когда вставляем ключ и включаем зажигание — катушка вокруг замка — создает магнитный импульс. Этот импульс дистанционно — принимается микрокатушкой в чипе. От него — заряжается конденсатор в чипе. И за счет этого заряда — посылает обратный импульс с уникальным кодом чипа.

Катушка вокруг замка — дистанционно — принимает этот "ответ".
В блоке имо — заранее "прописаны"коды "своих" чипов. Блок сравнивает ответ от ключа со своим списком. Если ответ — в списке — ИМО- посылает разрешающий сигнал в ЭБУ и ЭБУ — разрешает завести мотор.

Поэтому:
1. лампочка на панели — мигает, пока имо не признал своих чипов.
2. распознавание — происходит почти мгновенно — в момент поворота ключа в положение — зажигания.
3. После разпознавания — лампочка гаснет и можно повернуть ключ в положение "стартер". Распознавание — происходит так быстро, что задерживаться в "зажигании" — почти нет смысла.

Уф! А теперь — важное.
— В память ИМО с завода прописаны два чипа. В тех ключах что идут с машиной. В память имо — можно прописать бОльше чипов (типа до 8 штук).
— Таким образом, если нужно можно сделать доп. ключи, и их чипы — их нужно прописать в память имо.
Внимание. Прописать ТРЕТИЙ — ВОСЬМОЙ — дополнительные. чипы в память имо — Вы можете — САМИ! Нужны два родных ключа. Если есть только ОДИН родной ключ, или нет ни одного — прописать чипы в память — можно с помощью сканера — в сервисе!

С помощь. сканера, подключеного к сервисному разъему — можно прописать доп. чипы в память имо.

Поэтому первое что сделает угонщик — подключит сканер к сервисному разъему и — или допишет свой чип в память. Или — дезактивирует блок имом, чтобы ЭБУ запускался в любом случае.

Хотите обезопасится от этого — нужно — УБРАТЬ сервисный разъем :)

Естественно — не отрезать совсем. Нужно аккуратно расплести шлейв к разъему.
Отрезать хвост с разъемом. А в место разреза — припаять два разъема "папа-мама" от любой компьютерной техники.
Теперь у Вас в машине — только разъем, распайку которого — с ходу — не узнаешь. А ответный разъем с припаяным хвостиком и сервисным разъемом — лежит дома.

При визите в сервис — вы вставите папу в маму и на сервисе — можно пользоваться обычным разъемом.

(если не понятно — переспросите).

Чтобы в Ваше отсутствие машина завелась — нужно чтобы блок имо "прочитал" чип от ключа. Как? В машину кладут коробочку, в которой — есть аналогичная катушка (как в замке зажигания). В эту коробочку кладут ключ с чипом или только чип. Выводы катушки подключают паралельно выводам основной катушки, через реле.

При команде на запуск, реле подключает вторую катушку к основной. Эта вторая катушка — работает как основная, "считывает" чип. Имо — получает команду что чип — есть — разрешает ЭБУ завести мотор.

В чем засада?
1. Совсем лажовые установщики — просто забирают у вас второй ключ или чип из него. И оставляют вас с одним работающим ключем. По хорошему — надо прописать третий чип в память имо, который и положить в коробочку ("обходчик").
2. сняв облицовку замка — достаточно легко найти подключение к катушке. И по проводам — найти коробочку с чипом (под торпедой, за приборкой). И таким образом — даже и сканер не нужен для дезактивации имо. У нас же есть работающий чип…
3. Причем — обходчик — нельзя спрятать далеко от основного замка зажигание — будет сильное затухание сигнала.
Поэтому — дорогие владельцы автозапуска. У Вас рядом с замком — просто лежит работающий чип. Спасибо за подарочек угонщику!

В лучшем случае — ставят не описАнный выше обходчик с чипом, а "электронный" обходчик. Блок в который записывают код вашего ключа. Но и в этом случае — подключить этот обходчик к основной катушке в обход реле — не большая проблема.

Вот такая вот фигня.

Если хочется автозапуск — обязательно достАвить доп. иммобилайзер с меткой и реле типа "WAIT-UP" ((блокирует при движении, не блокирует при стоянии). Так мы дополнительно защищаем машину еще одной системой. Иначе -цена комфорта становится несоизмерима с возможными потерями.

Приложение:
1. Если есть два ключа, то прописАть третий и далее — можно самому. В соотв. с мануалом, надо делать так:

2. Дистанционный ключ, который управляет ЦЗ — это другая система. С имо — не связана! Новый передатчик для управления ЦЗ — можно прописать в блок управления ЦЗ

Иммобилайзер представляет собой одну из разновидностей противоугонных устройств, использующихся для блокировки работы двигателя машины в случае несанкционированной попытки запуска. Неисправности иммобилайзера приведут к некорректной работе системы. Подробнее о причинах, признаках, а также ремонте устройства мы расскажем ниже.

Общая проверка при неисправностях иммобилайзера

Прежде чем произвести отключение блока и ремонтировать неполадки своими руками, следует разобраться в признаках и причинах поломки.

Для этого следует выполнить проверку и осуществить определенные действия, которые позволят убедиться в том, что сломался именно иммо:

Зарядите аккумуляторную батарею. Если она разряжена, демонтируйте АКБ и восполните его заряд с помощью ЗУ.
Если используется неоригинальный ключ для разблокировки иммобилайзера, рекомендуем воспользоваться оригинальным устройством, рекомендованным производителем. Возможно, причина неработоспособности блокиратора заключается в выходе из строя метки. Тогда чинить штатный иммо нет смысла, целесообразно произвести ремонт ключа или поменять его на рабочий.
Извлеките ключ зажигания из замка, попробуйте найти неполадку с ним.
Иммобилайзер представляет собой электронное устройство, поэтому любые гаджеты и девайсы могут привести к появлению помех при передаче сигнала между блоком и ключом. Рекомендуем отключить и убрать подальше все устройства, которые могут стать причиной помехи. Если после этого работа иммо стабилизируется, то блокиратор исправен.

Признаки поломок

По каким признакам можно определить наличие ошибки в работе иммобилайзера автомобиля:

Стартерное устройство не вращает коленчатый вал при попытке запустить силовой агрегат.
Стартер вращает коленвал, но не заводит мотор.
На контрольном щитке автомобиля появился индикатор в виде неисправного иммобилайзера или значка Чек Энджин.
Автовладелец пытается открыть либо запереть двери машины посредством пульта, но устройство не реагирует.

При появлении первых признаков надо проверить блокиратор, иначе он откажет в самый неподходящий момент.

Причины неисправностей

Неполадки в работе иммо могут относиться к одному из двух типов:

Программные неполадки. Такие поломки связаны с неправильной работой программного обеспечения управляющего модуля мотора, блокиратора или чипа в брелке. Неисправность решается путем демонтажа устройства и его перепрошивки. Если причина неполадки связана с ключом, то его чип подлежит ремонту, если неисправность несерьезная.
Неполадки аппаратного характера. При такой проблеме ломаются платы или появляются неполадки в функционировании одного из основных элементов системы. Для определения причины требуется детальная диагностика.

Алексей З в своем ролике рассказал, как произвести ремонт блокиратора силового агрегата.

Какие существуют причины неполадок:

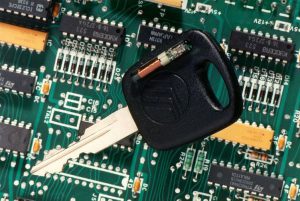

Ремонт своими руками

Если вы не знаете, как устранить проблемы в работе иммо, можно установить обходчик.

Плохой контакт антенны с приемником

Если причина заключается в плохом контакте антенны с приемником, то блокиратор двигателя будет часто выдавать неисправности. Иногда запуск силового агрегата возможен после нескольких десятков попыток запуска. Появление этой неисправности связано с воздействием вибраций при движении. Если штекеры антенного адаптера и разъем на приемнике выполнены некачественно, контакты изнашиваются быстрее. Также они могут окислиться, слабый сигнал иногда связан с попаданием грязи и жира на разъем. Проблемы в приеме и передаче сигнала могут возникнуть не сразу, а спустя определенное время, все зависит от внешних факторов. Для устранения неисправности следует отключить приемник от антенного адаптера, выключить питание, после чего обработать контакты на разъеме специальным средством для удаления грязи и окисления. При необходимости контактные элементы антенны поджимаются.

Плохой контакт одного из штекеров электроцепи

Если причина заключается в некачественном контакте одного из штекеров электроцепи, потребуется снять все провода, подключенные к блокиратору двигателя, и произвести диагностику штекеров. Требуется проверить каждый разъем на электроцепях и управляющем модуле. Чистка контактов осуществляется специальным средством.

Неисправность в работе контроллера при пониженном напряжение в бортовой сети

Неисправность может быть связана с неполадками в работе генераторного устройства или разрядом аккумулятора. Для восстановления рабочего состояния блокиратора следует отключить батарею от питания на 30 минут.

Практика показывает, что подключение заряженного аккумулятора в большинстве случаев позволяет восстановить работу противоугонного устройства. За 30 минут заряд АКБ незначительно увеличится, но если этого не произошло, то батарею надо зарядить. Если после заряда иммобилайзер отказывается работать, требуется произвести диагностику управляющего модуля. По результатам проверки может возникнуть необходимость программирования нового ключа либо перепрошивки блока.

Иммобилайзер не может определить ключ в результате магнитного излучения

Такая проблема актуальна для жителей крупных городов, паркующих свои автомобили в центре города.

Сильное магнитное поле может образовываться вокруг:

трансформаторных подстанций;
сварочного оборудования;
микроволновых печей и т. д.

Воздействие электромагнитных волн может привести к полному выходу из строя чипа. Но обычно проблема проявляется в виде сбоев, которые блокируют систему. Потребуется разблокировать иммобилайзер двигателя, в противном случае автомобиль не сможет ехать. Чтобы отключить питание от блокиратора, можно обратиться к специалистам или выполнить эту задачу самостоятельно.

Для отключения своими руками понадобится:

компьютер или ноутбук;
ПАК-загрузчик;
изолента;
гаечный ключ на 10.

Процедура выполняется аналогично на всех транспортных средствах, но могут наблюдаться незначительные отличия:

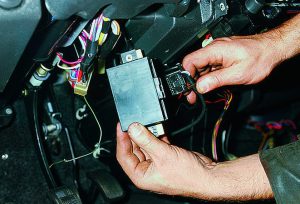

Если блокиратор силового агрегата находится над управляющим модулем мотора, то отключить устройство несложно. Необходимо демонтировать контроллер, выкрутить четыре винта и гайку, фиксирующие его корпус, после чего произвести разбор устройства.
После этого девайс отключается и из его памяти удаляются информация, для этого используется компьютер с подключенным ПАК-загрузчиком.
Вам надо произвести восстановление диагностической линии, после чего установить перемычки, это позволит наладить связь с диагностическим разъемом и управляющим модулем. Иногда при выполнении этой задачи требуется перезаписать Flash.
Для сохранения всех опций блокирующего устройства надо обрезать входящие электроцепи и заново соединить их друг с другом. После этого разъем монтируется на место.

Проблемы с ключом

Если произошло механическое повреждение устройства и чип вышел из строя, придется обращаться к специалистам за помощью. В зависимости от характера повреждения, чип можно попытаться восстановить, но помогает это не всегда.

Если элемент полностью разрушен и восстановлению не подлежит, его придется заказывать у официального дилера. Иногда причина неработоспособности обусловлена разрядом батарейки, причем симптомы могут аналогичными, как и при плохом контакте антенны. Передача сигнала будет осуществляться со сбоями. Проблема решается путем замены источника питания.

Андрей Кувшинов рассказал, как произвести быстрый ремонт блокиратора силового агрегата.

Цена вопроса

Стоимость ремонта зависит исключительно от характера неисправности.

Цена на новый иммобилайзер может составить от двух до 20 тысяч рублей. Стоимость ремонта может варьироваться от 500 рублей и выше, в зависимости от поломки.

Видео «Как установить обходчик иммо своими руками?»

Канал AutoLifeDrive в ролике рассказал о том, как производится сборка и установка обходчика блокиратора двигателя на машину.

Установка иммобилайзеров, как основных так и дополнительных, осуществляется по специальной схеме и инструкции, — в салоне машины или снаружи. Алгоритм монтажа блокираторов различных марок практически идентичен и зависит от того, к какой именно системе автомобиля будет привязано устройство.

Техника безопасности

Техника безопасности, которую следует соблюдать при монтаже иммобилайзера на автомобиль:

Электрические цепи, в которые встраивается блокиратор, должны быть исправны, без обрывов и с неповрежденной изоляцией.
Перед установкой устройство следует проверить на совместимость с напряжением бортовой сети автомобиля, оно должно составлять 12 вольт.
Приступая к монтажу, прежде всего нужно отключить аккумулятор.
Подключение иммобилайзера, его кабелей, жгутов проводят правильно — в соответствии с прилагаемой инструкцией и схемой установки.
Соединение проводов пропаивают и тщательно изолируют. Скрутки крайне нежелательны.
При укладке проводов их помещают по возможности дальше от движущихся узлов (педали, рулевое управление, различные приводы).
Следует избегать контакта проводки с острыми краями элементов кузова и оснастки.
Размеры модуля блокировки позволяют установить его в непосредственной близости к месту выполнения блокировки. При монтаже этой цепи необходимо следить за длиной и сечением проводов, используемых при коммутации, поскольку коммутируемый ток может быть значительным.

Для качественной самостоятельной установки блокиратора владелец авто должен хорошо знать автомобильную электрику и электронику. Допущенные при монтаже ошибки чреваты неправильной работой и поломкой как противоугонного устройства, так и других систем (центральный замок, сигнализация).

Видео: установка иммобилайзера

Видео о том, как подготовить иммобилайзер и автомобиль к монтажу. Снято каналом «Гараж Регион-51».

Что понадобится для установки?

Чтобы подключить противоугонное устройство своими руками потребуются:

отвертки с крестовыми и плоскими наконечниками;
набор ключей, накидных или торцевых;
нож или инструмент для обрезки изоляции с проводов;
паяльник мощностью 20-40 Вт;
принадлежности для пайки: припой и флюс (паяльную кислоту не используют);
изоляционная лента, двусторонний скотч;
вольтметр;
контрольная диодная лампа + сопротивление на 1 кОм.

Инструкция по установке

Процедура монтажа будет отличаться в зависимости от марки иммобилайзера.

Общие требования к монтажу

Чтобы поставить иммобилайзер на авто самому, потребуется:

Демонтировать переднюю панель (торпедо) за рулевой колонкой.
В пластиковой панели за рулем просверлить отверстие для электронного замка.
Установить электронный замок и блок охранной системы.
Подсоединить контакты иммобилайзера в электрические цепи автомобиля.
Прописать ключи, необходимые для работы блокиратора.
Установить переднюю панель на место.

На фото — демонтаж передней панели для установки иммобилайзера

Фотогалерея: схема подключения подсоединения блокирующей системы (на примере иммо Старлайн)

Питание

Подключение иммобилайзера к электропитанию начинают с подсоединения провода 4. Его подключают к кузову автомобиля или проводнику, надежно соединенном с кузовом.

При подсоединении провода «3» необходимо учитывать следующее:

Модуль должен получать питание по выводу «3» в момент активации зажигания.
Питание на данном проводе не должно пропадать при включенном зажигании. Игнорирование данного требования приведет к сбоям в работе блокиратора, поскольку нештатная активация противоугонной функции может спровоцировать внезапную остановку двигателя.

Блокируемая цепь

К блокируемой цепи подключают провода «5», «6» и «7» с учетом таких особенностей:

Для осуществления блокировок можно использовать как нормально замкнутые (НЗ) так и нормально разомкнутые (НР) контакты.
Ток коммутации должен быть не выше 10А долговременно и не более 20А при длительности до 1 минуты (при коммутации цепей без индуктивной составляющей в нагрузке).
Если ток в блокируемой цепи превышает 10 А, рекомендуется использовать дополнительное реле.
Пока не подано питание на провод «3» — модуль блокировки деактивирован. При появлении питания модуль ожидает сеанса связи с брелком.
Если сеанс не происходит за установленный период (до 60 сек.) и модуль зафиксировал движение автомобиля, то последуют прерывистые сигналы модуля индикации, предупреждающие о предстоящей блокировке двигателя. Через 1 минуту начнется блокировка двигателя.
Если иммобилайзер вошел в режим блокировки, то каждая следующая попытка включить зажигание и начать движение вызовет немедленное срабатывание реле блокировки.

Подключение выходов управления замками

Особенности подключения выходов управления замками:

Для управления замком капота предназначены выходы «1» и «2». Они имеют тип «открытый коллектор», поэтому для управления активаторами замка капота требуются дополнительные реле.
Для запирания замка капота при включении охраны можно использовать дополнительный канал №4 сигнализации. Для этого должен быть выбран вариант работы доп. канала «при включении охраны», при этом время работы необходимо настроить на 1 сек.
Кабель INPUT подсоединяется к концевикам дверей или капота — так охранная система сможет распознавать их состояние. Также необходимо проверить, чтобы при открытых дверцах и капоте на кабеле был «минус».
В управляющей замками цепи предусмотрена функция – в случае неисправности (перегрев или короткое замыкание) подавать два коротких звуковых сигнала. Если они прозвучали, необходимо проверить систему и устранить неполадку.

Звуковой извещатель

Особенности подсоединения звукового извещателя:

«Минус» звукового извещателя соединяют с кабелем OUTPUT, а «плюс» – с проводом ВАТ модуля блокировки. На эти же контакты, параллельно с извещателем, можно подключать светодиод, используя резистор на 1-2 кОм.
При размещении устройства в салоне надо учесть, что звуковые сигналы должны быть хорошо слышны водителю.
Не следует помещать извещатель рядом с модулем блокировки. При подаче звуковых сигналов они могут привести к срабатыванию датчика начала движения.

Нюансы установки внештатного иммобилайзера

Для обеспечения бесперебойного функционирования устройства необходимо учитывать такие нюансы:

чтобы осуществить правильный выбор блокиратора, следует пользоваться критериями качества, а не показателями цены и названиями брендов;
подробно изучить инструкции по установке и эксплуатации устройства, возможности подключения дополнительных реле;
произвести установку иммобилайзера своими руками именно так, как это показывает схема;
обязательно проверить работу системы, когда она уже установлена в автомобиль;
грамотно прописать ключи для конкретного блокиратора в той или иной модели авто;
придерживаться всех норм безопасности в процессе установки устройства.

Слабые места иммобилайзера и дополнительная защита от угона

Основные затруднения, возникающие в процессе эксплуатации иммобилайзера, — проблемы с ключом и с прошивкой.

Проблемы с ключом

В случае, если охранная система при считывании кода с чипа не получила необходимого подтверждения, то при запуске двигателя включаются блокирующие устройства и глушат мотор.

У автовладельца могут возникнуть проблемы с чипом-ключом, если:

ключ зажигания, брелок или карта с чипом утеряны;
по каким-либо причинам код оказался стерт с чипа;
в блоке управления иммобилайзера случился программный сбой.

Во всех перечисленных случаях требуется вмешательство в программу охранной системы. Перепрограммирование («прошивка») проводится для того, чтобы обеспечить совместимость электронного управляющего блока с новым чипом.

Прошивка иммобилайзера

Чтобы прошить иммобилайзер, необходим специальный пин-код, который хранят в безопасном месте. Часть автопроизводителей фиксируют этот код под защитной полосой на карте с чипом, выдаваемой покупателю транспортного средства.

Причины, по которым возникает необходимость прошить иммобилайзер, могут быть разными:

повреждение, износ ключа, что привело к нестабильной работе машины;
потребность в дубликатах;
нарушение в работе модуля зажигания автомобиля;
наличие повреждений в блоке управления двигателем.

Прошивка ключа иммобилайзера проводится следующим образом:

Двери автомобиля закрывают, с помощью чип-ключа активируют зажигание и держат его включенным не менее десяти секунд.
Отключают зажигание. Если режим программирования запущен, на щитке приборов будут загораться и гаснуть символы с периодичностью пять секунд.
Не включая зажигание, в течение пяти секунд извлекают чип-ключ и вставляют новый, чтобы прописать его в программу. Система должна подать трехкратный звуковой сигнал.
Шесть секунд спустя зуммер должен подать два сигнала, после чего замок зажигания выключают и новый ключ вынимают.
Затем чип-ключ снова вставляют и ждут, пока система подаст три звуковых сигнала, а после шестисекундной паузы – еще два.
Ключ извлекают, и после десяти секунд снова вставляют и запускают двигатель.

После установки нового чип-ключа следует сделать пробную поездку. Если чип с меткой и пин-кодом были по каким-то причинам утрачены, возникает необходимость замены узлов иммобилайзера.

Видео: прошивка ключей иммобилайзера

На видео продемонстрировано, как осуществляется прошивка ключей иммобилайзера. Снято каналом Collin Knight

Дополнительная защита

При самостоятельной установке блокиратора можно дополнительно принять следующие меры защиты:

Закрыть контроллер иммобилайзера надежным металлическим кожухом.
Установить на диагностический разъем (цепь шины) вспомогательную блокировку.
Оборудовать дополнительной блокировкой цепь штатной считывающей антенны.
Оборудовать капот дополнительным замком. Рекомендуют ставить беспроводные реле в двигательном отсеке, это значительно затруднит доступ к ним при попытке взлома.

Сколько стоит установка иммобилайзера?

Ориентировочная стоимость иммобилайзера приведена в таблице:

Наименование	Цена, руб.
Установка иммоблайзера	1600 — 2000
Цена актуальна для трех регионов: Москва, Челябинск, Краснодар.

Видео: правила самостоятельной установки иммобилайзера

Видео о том как осуществляется установка иммобилайзера снято каналом «Автоэлектрик Сергей Зайцев».

Прежде чем размышлять на тему – как произвести ремонт иммобилайзера, необходимо понять, что это такое и зачем он нужен. Бытует расхожее мнение, что он попросту не нужен, поскольку, как и любой электронный прибор, требует к себе внимания. И что самое важное, внимания, недостаток которого приведёт к непредсказуемым последствиям. В один печальный момент электронный блок (ЭБУ) автомобиля откажет своему владельцу в дееспособности.

Другими словами – он откажется ему подчиняться. А виновником окажется ИММО, который не признал хозяина. Представленные ему доказательства прав собственности в виде чип-ключей, личных меток, кодированных карточек и набранных кодов, были неубедительны. Относится эта вина к самому владельцу или иммобилайзер необходимо отремонтировать – это другой вопрос. Важно, что водителям это не нравится – на действия хозяина машины ничто не должно оказывать влияния.

Как работает

alt="принцип работы" width="358" height="92" />
Как и на каждом серьёзном предприятии в машине присутствует своя структурная иерархия. Самому владельцу автомобиля, безусловно, доверена должность председателя всего совета директоров. Но при этом исполнительным директором является ЭБУ. Руководит производственным процессом он через начальников многочисленных цехов – многочисленных функциональных датчиков:

регулировка впрыска топлива:
регулирование оптимальной установкой дроссельной заслонки (её положение при холостом ходе);
установка режимов зажигания;
регулирование составом выхлопных газов;
руководство узлом конденсации паров бензина;
оптимизация циркуляции выхлопных газов – снижение содержания оксида азота;
руководство фазами газораспределения;
поддержание приемлемой температуры двигателя (охлаждающей жидкости);
согласование своей работы со всеми рабочими системами автомобиля. Это касается, в первую очередь систем антиблокировки, климатической установки, работы АКПП (коробки передач) и систем различной безопасности.

Узел иммобилайзера, во всём этом производственном процессе, исполняет роль службы безопасности и ему самому доверено контролировать соблюдение пропускного режима (исполнение прописанной программы).

Важно: обмен данными и передача управляющих команд осуществляется через CAN (-Controller Area Network) шину, которая объединяя отдельные узлы (цеха) создаёт целостный производственный комплекс машины.

Как защищает машину

Работа иммобилайзера состоит из нескольких функциональных структур. Каждая из них выполняет строго свои задачи и само передаёт информацию следующей структуре.

1. Функция доступа или личный пропуск владельца Он может иметь вид:

стандартного ключа зажигания автомобиля;
карточки с зашитым в неё чипом. Она похожа на банковскую карточку с чуть большей толщиной;
электронной метки в виде маленького брелока;
электронного кода, который набирается на клавиатуре в салоне машины;
отпечаток пальца, принадлежащий самому владельцу машины;
возможен вариант совмещения этих вариантов (ключ зажигания с чипом и личная метка);

2. Функция передачи данных. В её задачи входит передача данных кода доступа (пропуска) в блок иммобилайзера для анализа и принятия решения. Эта структура представляет собой:

передающую антенну расположенную рядом с гнездом ключа зажигания;
радиоэлектронную систему передачи данных без проводной коммутации;

3. Сам электронный блок анализа и передачи данных основному ЭБУ автомобиля.

ключ защиты
Автовладелец машины, вставляя в замок зажигания чипованный ключ, передаёт, таким образом, код доступа электронному блоку иммобилайзера. ИММО, сравнивая предоставленный код с кодом, зашитым в память, выдаёт соответствующую команду ЭБУ автомобиля.

1. При совпадении кодов доступа, ЭБУ машины:

выдаёт команды на разблокировку, соответствующих программе, датчиков. Двигатель машины нормально заводится и можно начинать движение;

2. при несовпадении кодов;

мотор машины не заводится;
двигатель машины заводится и тут же глохнет;
двигатель заводится. Машина некоторое время двигается, но неожиданно глохнет, демонстрируя неисправность и необходимость ремонта;

Важно: если иммобилайзер с чип-ключём доступа расположен недалеко от ЭБУ автомобиля, то сам иммобилайзер с радиоэлектронной системой управления может находиться в любом месте салона машины.

Как отремонтировать

Конечно, сломать можно всё что угодно. Вот только дальнейший ремонт неисправности этого «что угодно» может обойтись в копеечку. Аналогичная ситуация и с иммобилайзер автомобиля.

Ремонт неисправности №1

Ремонт неисправности №2

Антенна иммобилайзера нестабильно видит чипованный ключ. Ремонт своими руками может быть произведён путём замены встроенной батарейки. Для ремонта своими руками достаточно острым предметом (ножом) вскрыть пластмассовую часть ключа или брелока и заменить батарейку.

Ремонт неисправности №3

При нестабильной работе чип-ключа, ремонт своими руками возможен за счёт пропаивания контактов, как самого ключа, так и выводов передающей антенны, находящейся рядом с замком зажигания автомобиля.

Ремонт неисправности №4

Иммобилайзер не распознаёт родной чип и демонстрирует на салонном табло красный автомобиль с перечёркнутым ключом. Можно попробовать сделать ремонт своими руками системной проверкой всех доступных контактов как ключа и антенны, так и самого ИММО.

Ремонт неисправности №5

По форс-мажорным обстоятельствам слетела предустановленная программа ЭБУ. Перепрограммирование и ремонт своими руками проблематичен. Такой ремонт выполняется только в стационарных условиях специализированного сервиса.

Ремонт неисправности №6

Важно: Важно: если чип запасного ключа использован в обходчике иммобилайзера для удалённого запуска машины, немедленно закажите дубликат.

Меры безопасности при установке иммобилайзера

Перед тем как самому поставить иммо на авто, стоит предпринять следующие меры безопасности:

Монтаж блокираторов должен производиться с учетом величины напряжения в бортовой сети. Если устройство предназначено для работы в условиях 12 вольт, его надо ставить на соответствующие автомобили.
Электроцепи, по которым надо подключать блокиратор, должны быть рабочими. Любые замыкания и обрывы не допускаются.
Электронные модули перед выполнением монтажа рекомендуется проверить на предмет ошибок.
Устанавливать и подключать дополнительные жгуты с кабелями блокиратора следует в соответствии со схемами.
Места соединений проводов должны быть заизолированы и качественно припаяны. Скрутки не допускаются.
Все работы по установке и подключению выполняются при отключенном автомобильном аккумуляторе.
Укладку проводки следует осуществлять в местах, подальше от движущихся узлов. Нельзя допускать прокладку рядом с педалями, системой рулевого управления, а также приводными устройствами.
Для обеспечения целостности кабелей проводка не должна контактировать с острыми стальными торцевыми частями авто.
Монтаж основного микропроцессорного блока иммо нельзя осуществлять рядом с источниками влаги или высоких температур. Рядом с управляющим модулем не должно быть металлических изделий или электронных приборов. Это обеспечит максимально бесперебойную работу устройства и эффективную передачу данных без помех.

При самостоятельном выполнении монтажа и подсоединении системы от угона машины потребитель должен обладать знаниями в области электроники и электрики. Ошибки, допущенные при установке, могут привести к некорректной работе блокирующего противоугонного средства, а также к его поломке.

Канал «Гараж-Регион-51» рассказал о подготовке к монтажу иммо, а также о подготовке к выполнению этой задачи.

Как установить иммобилайзер на автомобиль?

Чтобы произвести установку иммобилайзера, потребуется:

Установка иммобилайзеров Старлайн

Рассмотрена на примере моделей i95 и i96:

На примере автомобиля Тойота автоэлектрик Сергей Зайцев рассказал о процедуре установки и подсоединения контактов блокиратора ДВС.

Нюансы подключения блокираторов Пандора

При выполнении монтажа надо учесть рекомендации изготовителя:

микропроцессорный модуль монтируется в районе ветрового либо заднего стекла, он должен быть расположен в зоне прямой видимости;
нельзя допустить установки блока управления рядом с солнцезащитной пленкой либо металлическими изделиями;
радиоуправляемое устройство должно быть установлено в скрытом месте или в моторном отсеке;
расстояние между микропроцессорным модулем и блоком должно составить не более трех метров.

Контакт синего цвета маркируется как 1 и должен врезаться в электроцепь выключателя зажигания. На него подается 12-вольтный сигнал. Надо выбрать линию, на которой не будет пропадать напряжение при функционировании блокиратора.
Кабель коричневого цвета маркируется как 2 и должен соединяться с концевым переключателем, установленным на двери водителя. Импульс характеризуется отрицательной полярностью, поэтому подключается к заземлению. Правильное подключение этого контакта обеспечит возможность реализации дополнительного режима антиограбления и блокировки электроцепей силового агрегата.
Красный контакт под номером 3 всегда должен передавать плюсовой сигнал от электросети машины. Не допускается его прерывание при активации или отключении электронного оборудования.
Передача минусового импульса осуществляется по черному контакту под номером 4.
Кабель зеленого цвета всегда на схемах маркируется как 5 и предназначен для подачи минусового импульса от внешнего устройства. Данный контакт применяется для контроля наличия пульта либо радиометки в пределах зоны действия антенны.

Кроме того, в комплектацию иммобилайзеров Пандора входит специальное радиореле Пандект, на котором расположено 6 контактов:

черный под номером 1 предназначен для постоянной подачи минусового импульса на 12 вольт;
контакт под номером 2 (черного цвета) применяется для блокировки электроцепи и должен быть защищен предохранителем на 20 ампер;
третий выход предназначен для программирования устройства;
зеленый контакт под номером 4 применяется для подачи импульсных сигналов на противоугонную систему либо замок капота;
пятый выход необходим для подачи постоянного 12-вольтного напряжения;
контакт под номером 6 подключается так же, как второй.

Особенности установки блокираторов Призрак

При выполнении подключения и монтажа иммобилайзеров этой модели надо учитывать следующие рекомендации:

Микропроцессорное устройство монтируется в скрытом месте салона. К примеру, за панелью приборов.
Процедура подключения к контактам и бортовой сети осуществляется в соответствии с электросхемой.
Производится монтаж беспроводного датчика либо подкапотного проводного блока.
На блокирующее средство подается напряжение. Надо дождаться, пока зуммер устройства не подаст прерывистый сигнал.
Потребуется подождать несколько минут. За это время должна пройти процедура автоматического согласования блокирующего средства с блоком управления авто.
За 15 минут после активации надо произвести процедуру программирования блокиратора.

Схемы подключения

Электросхемы для установки и подсоединения противоугонных средств от разных производителей приведены в этом разделе.

Схема подсоединения блокиратора Пандект IS-477

Электросхема подключения модели иммобилайзера IS 600

Схема соединения реле блокирующего устройства ДВС IS-177

Настройка иммобилайзера

Настроить работу блокирующего механизма можно с использованием компьютера с ПО либо специальной кнопки. Последняя устанавливается непосредственно на блоке управления иммобилайзеров либо на жгуте с проводами.

Особенности настройки блокираторов Старлайн

В замок вставляется ключ, производится активация зажигания. На микропроцессорный модуль подается питание. Надо нажать и удерживать клавишу, установленную на блоке индикации.
Когда диодная лампочка погаснет, кнопку надо отпустить.
Светодиод будет моргать желтым цветом, при каждой вспышке зуммер издает звуковой сигнал. Надо отсчитать количество вспышек, которое соответствует первой цифре пароля. Нажимается кнопка при последнем мерцании.
Производится ввод оставшихся цифр пин-кода по такой же схеме.
О правильности введенного пароля сообщат пять звуковых импульсов, а также моргание зеленой лампочки. Если при вводе допущены ошибки, раздастся двойной сигнал.
Для настройки опций потребуется клавиша метки. Количество кликов по ней должно соответствовать номеру функции. Подробная информация указывается в таблицах в сервисном руководстве и инструкции. Клики по клавише производятся в момент моргания зеленой диодной лампочки. После указания номера опции диод будет моргать красным.
Клавиша метки кликается соответствующее количество раз в соответствии с параметром. Выбор функции подтверждается срабатыванием биппера. Если код будет введен пять раз неверно, произойдет блокировка иммобилайзера на 15 минут.

Андрей Попов вкратце рассказал о выполнении настроек блокиратора двигателя Старлайн.

Настройка с использованием ПК

Если пользователь имеет ноутбук, задачу можно выполнить с его помощью:

Управляющий модуль блокиратора подключается к ПК посредством USB кабеля.
На компьютере запускается утилита Старлайн Мастер.
После подключения система попытается синхронизироваться с блоком управления иммо, на это потребуется несколько минут. Когда связь будет установлена, надо зайти в меню настроек.
Производится ввод сервисного пароля, он указывается на пластиковой карте из комплекта поставки.
Выбираются соответствующие параметры для настройки, действия сохраняются. Если потребуется, с помощью компьютера можно сбросить блокиратор до заводских настроек.

При осуществлении этой задачи из памяти управляющего модуля будет удалена информация о записанных метках и ключах:

Производится ввод пароля для аварийного отключения блокиратора ДВС.
Ключ вставляется в замок, активируется зажигание. Надо кликнуть по кнопке сервисных опций 7 раз.
Затем зажигание отключается и включается опять. Биппер сигнализации должен издать 7 звуковых импульсов с помощью сирены. Это свидетельствует о готовности к началу регистрации.
Из корпуса метки извлекается источник питания и вставляется заново.

Привязка кодового контроллера

Процедура привязки осуществляется так:

Питание в бортовой сети автомобиля отключается.
Производится соединение выходов Output и Input, они расположены на реле.
Выполняется ввод пароля для отключения защиты. Производится активация зажигания, клавиша настройки кликается 7 раз.
Затем зажигание в авто надо опять отключить и включить. Биппер издаст семь звуковых импульсов. Если реле сработает, это говорит об успешной регистрации контроллера в памяти модуля.
На завершающем этапе зажигание выключается. Соединительная перемычка между контактами Input и Output отсоединяется.

Блоки иммобилайзеров Старлайн могут оснащаться дополнительными устройствами, препятствующими угону транспортного средства. Эти девайсы предназначены для управления блокирующими реле или замками для капота. Если кодовый контроллер установлен, его надо прописать в память микропроцессорного модуля.

Настройка иммобилайзера Пандора

Процедура осуществляется так:

Ключ вставляется в замок, производится активация зажигания. Надо перейти в меню настроек. Для входа следует зажать сервисную клавишу. В подтверждение биппер должен издать звуковой сигнал.
Чтобы выбрать конкретную опцию, используется сервисная клавиша. Выбор функции должен соответствовать номеру уровня.
Для изменения значения опции кликаются кнопки на блоке управления. Чтобы выйти из меню, сервисная клавиша зажимается либо отключается зажигание.

Автоэлектрик Сергей Зайцев рассказал о регулировке параметров на противоугонном устройстве Пандект.

Настройка иммобилайзера Призрак

Для изменения параметров выполняются следующие действия:

Когда микропроцессорный модуль определит блок управления, производится активации зажигания. Через 5 секунд после этого нажимаются все клавиши управления на руле, а также подрулевых переключателях. Каждая кнопка зажимается на две секунды, пока не раздастся звуковой сигнал, это говорит о готовности кнопки для настройки. Не все клавиши приспособлены для работы с блокираторами двигателей, поэтому часть из них не дадут обратной связи.
Производится отключение зажигания. Надо подождать несколько секунд, пока биппер не издаст сигнал.
Ключ прокручивается в замке, чтобы включить зажигание. Кликается одна из кнопок на руле, на выбор автовладельца. Она удерживается несколько секунд, пока не раздастся звуковой сигнал. Это является подтверждением записи кнопки в память микропроцессора.
Затем надо изменить заводской пароль доступа. Для этого зажигание включается, вводится пин-код путем нажатия управляющей клавиши. Изначально блокирующим устройствам присваивается пароль 2. Если действия выполняются верно, биппер издаст мелодичный сигнал.
Затем кнопка кликается 14 раз. Должен раздаться еще один сигнал.
На следующем этапе потребитель должен задать новый пароль, используя штатные клавиши. Пин-код не должен соответствовать 1, для указания числа кнопки кликаются несколько раз. Когда раздастся звуковое подтверждение назначения пароль, его надо ввести еще раз.

Канал «Алло-гараж» рассказал об изменении пароля на примере модели иммобилайзера Призрак 500.

Сброс настроек

Выполнение задачи осуществляется так:

От блокиратора двигателя отключается питание.
Сервисную клавишу необходимо нажать и удерживать, она располагается на корпусе устройства.
Производится подключение питания. Следует дождаться звукового сигнала, затем кнопка отпускается.
Когда биппер перестанет работать, ключ прокручивается в замке, чтобы активировать зажигание.
Выполняется ввод пароля. Надо подождать, пока биппер не воспроизведет мелодичный сигнал. Об успешном сбросе настроек до заводских сообщит прерывистый звуковой сигнал.

Производитель Призрак не рекомендует самостоятельно сбрасывать настройки до заводских, это может привести к блокировке электроцепей автомобиля.

Отключение иммобилайзера

Процедура отключения выполняется так:

Обеспечивается доступ к месту монтажа блока управления иммобилайзером. От устройства надо отсоединить провода и демонтировать сам модуль.
Затем раскручивается корпус блока, для этого выкручивается четыре винта и гайка.
Следующим этапом будет удаление информации с использованием ПК и пак-загрузчика. Последний надо предварительно подключить к контроллеру.
На следующем этапе производится восстановление диагностической линии. Для выполнения задачи надо установить перемычки, которые обеспечат связь иммо с диагностическим разъемом и блоком управления. В зависимости от модели блокиратора, может потребоваться перезапись Flash-памяти.
Чтобы сохранить остальные функции иммо, необходимо обрезать входящие кабеля. Затем они подключаются друг к другу. Чтобы произвести восстановление диагностической линии, разъем ставится обратно.

Процедура деактивации блокиратора силового агрегата имеет различия в зависимости от модели. Для отключения иммо может использоваться специальный модуль обхода. Его установка более целесообразна, если автомобиль оснащен противоугонной системой.

Сколько стоит установить иммобилайзер?

Стоимость монтажа блокирующего устройства зависит от станции техобслуживания и профессионализма мастеров.

Наименование	Цена, руб
Установка блокиратора ДВС на СТО	2-5 тысяч
Цена актуальная для трех регионов: Москва, Челябинск, Краснодар.

Видео «Виды и принцип действия иммобилайзера»

Автоэлектрик Сергей Зайцев рассказал о разновидностях, а также принципе работы блокирующих систем для двигателей авто.

Читайте также:
