Здравствуйте, Друзья!
Каждый автолюбитель приобретая авто в определенный момент задумывается о защите от угона. Описывать кучу разных вариантов сигнализации не имеет смысла и для дальнейшей дискуссии стоит выделить лишь функцию авто запуска. Для ее реализации необходим доступ к системе зажигания, которая практически на всех современных автомобилях оснащена иммобилайзером не допускающим запуск двигателя без идентификации. Вот тут то и встает перед владельцем( или установщиком сигнализации) вопрос выбора способа "обхода" иммобилайзера.
Существует два способа реализации обхода:
1) Дешевый — это установка специального модуля внутрь которого закладывается либо чип выкаваренный из родного ключа, либо просто ключ целиком. Цена модуля примерно 500р.
2) Дорогой — это установка специального универсального(поддерживается большой список различных моделей автомобилей) модуля который может обучиться и сам при автозапуске выдает тот же код что записан в чипе родного ключа. К примеру Starline F1 стоит 3600р., Fortin Evo-All стоит 5500р.

Но если у владельцев других моделей авто есть возможность выбрать устанавливать достаточно дорогой бес ключевой обходчик или закладывать ключ(чип) под панель приборов, то у нас датсуноводов (грантоводов) такого выбора до сегодняшнего дня не было. Так как у меня комплектация со штатной сигнализацией, меня совершенно не устраивает вариант закладывать обучающий ключ в модуль.
Перелопатив интернет нашелся таки вариант бес ключевого обхода. Буквально в начале 2015г. Предприимчивые ребята из Магнитогорска сделали сей девайс для нас! За весьма умеренную цену в сравнении с другими бес ключевыми модулями.
Вот видео демонстрирующее работоспособность девайса:

Пообщавшись с разработчиками по средствам электронной почты, задал ряд интересующих вопросов.Решился заказать себе такой.
И вот представляю Вашему вниманию, то что пришло мне:

Преимуществом перед модулем с закладкой ключа, является малый размер платы которую легко запрятать в жгутах проводки. Злоумышленнику будет гораздо трудней найти его, нежели коробочку с вложенным в нее ключом.

Инструкция тут
Заказ прибыл вот в такой антистатической упаковочке

Дело осталось за малым, установить сигнализацию и этот обходчик в автомобиль. Надеюсь трудностей не возникнет.

Наличие на автомобиле штатного иммобилайзера, не дающего запустить двигатель проворотом личинки замка зажигания, давно уже стало нормой. Однако это автоматически сделало невозможным и автозапуск: не «видя» ключа зажигания в замке, ЭБУ впрыска не даст мотору завестись. Поэтому приходится применять обходчики иммобилайзера – устройства, имитирующие ключ или чип-карту.

Как работает обходчик иммобилайзера?

Ключевой обходчик штатного иммобилайзера

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: в ключ монтируется чип, представляющий собой RFID-метку с записанным на нее уникальным кодом. Так же работают бесконтактные домофонные ключи, карты метро, да и много чего еще. Вокруг замка зажигания устанавливается катушечная антенна, которая и улавливает сигнал от метки в момент включения зажигания.

Простейший обходчик иммобилайзера – это, по сути, две антенны аналогичного типа, разомкнутые через реле. Одна антенна наматывается вокруг штатной, внутрь второй вставляется извлеченный из ключа чип или сам ключ. Поскольку цепь разомкнута, то иммобилайзер чип в обходчике не видит. Только в момент срабатывания автозапуска, когда сигнализация замыкает реле обходчика, импульс запроса со штатной антенны передается на антенну обходчика, доходит до чипа, а чип передает ответный сигнал.

Этот метод нельзя назвать совершенным по следующим причинам:

Перестает работать один из штатных ключей, завести машину с него уже не получится. Если одной машиной пользуется несколько человек – это неудобно. Придется заказывать дополнительный ключ: либо у официалов (новый, с уникальным кодом, который придется прописывать в память иммобилайзера), либо у «умельцев» клонировать оригинальный. К тому же такой метод недолюбливают страховщики, установив сигнализацию с автозапуском цена КАСКО увеличится, если владелец не располагает двумя работоспособными ключами.
Возможны проблемы со считыванием чипа. Устройство из двух дополнительных антенн чувствительно к расположению и чипа и штатного транспондера относительно намоток. На некоторых машинах штатной антенны обходчика не хватает для эффективной работы – приходится мотать антенну самостоятельно.
Если штатные ключи используют не пассивную метку (активируемую сигналом со считывателя), а активную (со своим источником питания), то неудобств и недостатков еще добавляется. Приходится использовать обходчик наподобие Pandora DI-03 и регулярно (хотя и не так часто) менять в нем батарейку.

Бесключевые обходчики

Принцип работы бесключевого обходчика

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1) работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики охранных комплексов Pandora/Pandect тоже не стали «изобретать велосипед», как и их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

«Умный» обход иммобилайзера

Интеграция бортовых электронных блоков в общую сеть на цифровой шине дает широчайшие возможности, в том числе и «умного» обхода иммобилайзера. При этом не требуются дополнительные подключения – достаточно подключить обходчик или сигнализацию с «умным» обходом к шине и провести обучение, если этого требует инструкция.

Системы с «умным» обходом (а это и современные StarLine 5-6 поколений, и новые Pandora/Pandect) реализуют удобный и совершенный принцип обхода иммобилайзера. Поэтому, если модель автомобиля есть в списке поддерживаемых (легко найти на сайтах производителей), то имеет смысл в приобретении такой сигнализации без дополнительных обходчиков вообще.

Производители постоянно обновляют прошивки. Так сигнализации StarLine в 2017 году поддерживали уже более 150 моделей автомобилей с «умным» обходом, причем в этом году было выпущено долгожданное обновление для отечественных автомобилей (Kalina II, Granta, Priora, Vesta, Xray). Покупая в автосалоне автомобиль бюджетного или среднего класса, можно уже уверенно приобретать сигнализацию StarLine с функцией «умного обхода» iKEY и не ломать голову над выбором бесключевого обходчика: он теперь не нужен.

Модули «умного обхода» доступны и как самостоятельные изделия. Таков, например, BPImmo M-CAN (универсальное изделие, поддерживающее, помимо «японцев» (Mitsubishi/Toyota/Lexus/Honda/Acura), еще и французские автомобили концерна PSA (Peugeot/Citroen), и отечественные «Лады»). iDataLink предлагает устройства, предоставляющие, помимо автозапуска, еще и ряд дополнительных охранных функций. Так, устройство START-CAN управляет штатной сигнализацией, контролирует концевики дверей и так далее. Подобные ему «умные» обходчики удобны, если на вашем автомобиле уже установлена охранная система без автозапуска, и менять ее Вы не хотите.

Причина кроется в противоречиях охранных функций вновь устанавливаемой системы автосигнализации и родной, адаптированной с момента создания машины – иммобилайзера(иммо). Автозапуск сигнализации, исполняя команду на пуск двигателя, сталкивается с противодействием со стороны иммобилайзера. Последний воспринимает этот процесс как несанкционированное вмешательство со стороны злоумышленников. Ему требуется подтверждение правомерных действий со стороны родного, чипованного ключа.

Возникает техническая задача по обману, стоящей на охране местной системы с помощью специального прибора – обходчика иммобилайзера. Вот тут-то и требуется один из ключей или его чип (транспондер), который будет узнавать иммо. Как выбрать обходчик иммобилайзера, чтобы не остаться без ключа и задействовать функцию автозапуска вновь устанавливаемой сигнализации.

Для чего он нужен

Обмануть (обойти) местную охранную систему будет реальным, если существует возможность пожертвовать одним их ключей. В этом случае сам ключ или его транспондер помещается в контейнер (коробочку) прибора и убирается в потаённое место автомобиля.

При автозапуске сигнализации обходчик иммобилайзера передаёт сообщение ИММО о том, что ключ находится в машине. Он, в свою очередь, подтверждает команду запуска и блок управления двигателем выполняет порученную функцию.

К сожалению, воспользоваться дополнительным ключом не всегда бывает возможным. Причин может быть несколько:

автомобиль с сигнализацией находится в лизинге;
согласно лизингового договора второй ключ обязан находится у юридического хозяина машины;
авто приобретено в кредит;
кредитный договор обязывает должника передать один из ключей кредитору до погашения долга;
аналогичная ситуация возникает и при заключении договора страхования;
в этом случае при наступлении страхового случая оба ключа должны быть предъявлены страхователю;
подобная ситуация с ключами может возникнуть и тогда, когда в семье или на службе на руках должны быть оба экземпляра.

В этом случае устанавливают бесключевой вариант обходчика иммобилайзера, позволяющий сохранить его у хозяина сигнализации. Правда, усложняется путь монтажа оборудования и сигнализации, поскольку потребуется процесс обучения прибора (модуль обхода иммобилайзера).

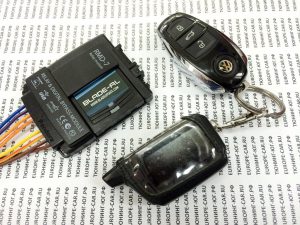

Разновидности

Приняв окончательное решение о необходимости правильной активации функции автозапуска сигнализации, требуется решить вопрос о выборе обходчика иммобилайзера. Лишить его возможности противодействовать рабочим функциям установленной сигнализации можно несколькими путями:

полностью отключить иммобилайзер от электронной схемы автомобиля и забыть о его существовании, доверившись сигнализации;
правильный выбор для машин, позволяющих это сделать;
придётся забыть о гарантийных обязательствах изготовителя;
упрощается процесс угона, поскольку функции иммобилайзера отключены за счёт постоянного нахождения на борту авто ключа зажигания;
от угонщиков требуется лишь правильные технические знания устанавливаемой автосигнализации;
установить ключевой вариант обходчика иммобилайзера;
сохраняются все функции сигнализации с возможностью автозапуска;
сохраняются возможности иммобилайзера по предотвращению несанкционированного пуска двигателя;
у автовладельца сигнализации в наличии остаётся лишь один ключ;
проблемы наличия одного ключа уже описаны в предыдущем разделе статьи;
правильный выбранный вариант монтажа бесключевого варианта обходчика иммобилайзера;
решает все ранее описанные недостатки модулей обхода иммобилайзеров;
оба ключа находятся на руках владельца автомобиля или юридического хозяина техники;
значительно удорожают стоимость, как самого прибора с сигнализацией, так и его установку;

При выборе правильного обходчика иммобилайзера следует согласовывать возможность его адаптации с моделью устанавливаемой сигнализации.

Принцип работы

Если удалось сделать свой правильный выбор в пользу ключевого варианта обходчика иммобилайзера. Согласовать с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы будет не сложно:

правильно выполнить монтаж сигнализации;
установить обходчик иммобилайзера с чипованным ключом и ретрансляционными антеннами;
установить антенну модуля обхода иммобилайзера непосредственно на замке зажигания;
подать сигнал на дистанционный запуск двигателя автомашины с брелка автосигнализации на процессорный блок установленной сигнализации;
полученный сигнал сигнализации ретранслируется на антенны обходчика;
тот в свою очередь передаёт его на антенну замка зажигания;
оттуда он направляется для согласования на блок иммо;
блок управления двигателем подтверждает согласованный сигнал;
сигнализация осуществляет дистанционный запуск двигателя;
высокочастотные сигналы между антеннами могут снижать свою эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно последуют значительные затраты на вызов сервисного электрика и изготовление правильно выбранного чипованного дубликата.

Подобных недостатков лишены модели приборов с бесключевым принципом работы. Принцип их работы заключён в предварительном программировании собственных транспондеров до их установки на автомобиль:

предыдущий вариант обходчика выполняет передачу данных по высокочастотному каналу, транслируя их от тщательно спрятанного транспондера;
в рассматриваемом случае используется другая линия связи – между иммобилайзером и контроллером автомашины;
для передачи сигнала по этой линии требуется правильно расшифровать протокол обмена и вовремя подать полученный код;
подобная расшифровка напоминает кодграбберное сканирование при диалоговом принципе работы автосигнализации;
в связи с этим процесс обучения обходчика является обязательным;
получая необходимые данные при таком обучении, прибор в дальнейшем будет самостоятельно вести диалог со штатным контроллером.

Обладая множеством положительных качеств, следует признать, что подобные обходчики значительно дороже классических образцов. Более того надо быть крайне осторожным при их постановке на автомобили с различными системами запуска и типами сигнализаций. Монтаж на авто с запуском от ключа зажигания будет отличаться от монтажа на машины с кнопочным пуском.

Различают 2-а вида подобного оборудования:

программирование обходчика выполняется исключительно на одну модель транспортного средства оборудованного сигнализацией;
дополнительно могут управлять функциями всех дверей и багажника;
переустановка на модель авто другого бренда невозможна;
является наиболее демократичным ценовым вариантом.

программирование выполняется на целую серию моделей различных брендов;
установка возможна на большинство популярных моделей автомобилей и типов сигнализаций;
наиболее затратный из всех существующих конструкций обходчиков.

Монтаж обходчиков иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Подобное творчество достаточно трудоёмко и требует не только соответствующих знаний, но и определённого опыта. При недостаточном опыте можно привести в негодность как сам иммобилайзер так и сигнализацию.

Как сделать своими руками

Сейчас уже трудно встретить машину не оборудованную иммобилайзером. Чаще всего они используют принцип RFID, что является сокращением от термина Radio Frequency Identification. В машинах американского производства используется несколько другой принцип – VATS или полностью Vehicle Anti-Theft System. В первом случае авто заводится исключительно родным чипованным ключом. Во втором – ключом с вмонтированным резистором с определёнными характеристиками.

Процесс изготовления обходчика иммо не столько трудоёмок, сколько требует определённых навыков электромонтажных работ, поскольку необходимо воплотить в жизнь подобную схему:

За основу взято 5- контактное реле. При подаче бортового напряжения на 85 и 86 отводы, будет разорван контакт между 87а и 30-м отводами. Последний замкнётся на 87. Иными словами, это реле с нормально замкнутым (87а) и нормально разомкнутым (87) контактами.

Само изготовление достаточно просто:

подобрать телефонную коробочку;
достать чип из дополнительного ключа;
из провода компьютерной шины сделать антенну;
обмотать изоляцией чип и антенну;
из получившейся болванки торчат 2-а проводка;
можно собирать схему, разрезав проводок родной антенны.

Правда стоит отметить, что целесообразность подобного творчества очень сомнительна. С точки зрения экономической целесообразности в сравнении со стоимостью сигнализации и автомобиля.

Лучшие модели

Fortin Evo-All;
iDatalink ADS-AL-CA;
StarLine BP-05.

Познакомиться немого подробнее может ниже.

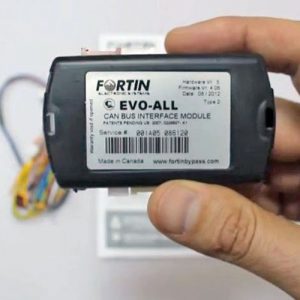

Fortin Evo-All

Затратив порядка 5500 руб. или вместе с установкой 9500 руб. можно стать счастливым владельцем бесключевого обходчика иммобилайзера модели Fortin Evo-All. Подходит для различных моделей сигнализаций. В комплект поставки входят:

блок бесключевого обходчика;
комплект жгутов проводов (20-и контактной фишки; 6-и контактного релейного разъёма; 5-и контактной фишки CAN-Bus; 4-х контактного блока интерфейса data-link).

iDatalink ADS-AL-CA

iDataLink Start –CAN
Аналогичный представитель подобной техники iDatalink ADS-AL-CA стоимостью близкой к 5000 руб. подходит к большинству популярных моделей автомобилей и сигнализаций. Он одинаково надёжно работает как со стандартным пуском от ключа, так и от стартовой кнопки. В случае крайней необходимости эта модель может быть легко снята и установлена на другой автомобиль.

StarLine BP-05

Всего 1300 руб. и ключевой обходчик иммобилайзера StarLine BP-05 комфортно разместится в недрах большинства автомобилей;

тем более, если они оснащены сигнализациями бренда StarLine;
элементарный монтаж не потребует большого количества времени;
правда с дополнительным ключом придётся расстаться;
прекрасно подходит для автотранспортных средств с любыми системами запуска.

Название «обходчик иммобилайзера» ничего не говорит рядовому владельцу авто. Также неопытный водитель даже не догадывается, как выглядит это устройство, для чего предназначается и где устанавливается в автомобиле.

Для чего нужен

Обходчик нужен для того, чтобы обмануть иммобилайзер, который применятся для автозапуска и входит в комплекс штатной сигнализационной системы. В повседневной эксплуатации прибор встречается нечасто, но его роль обретает другой смысл при монтаже охранного оборудования с функциями автоматического запуска. При таких обстоятельствах автовладельцу приходится жертвовать одним из 2-х ключей с чипом.

Связано это с противоречивым принципом действия устанавливаемого оборудования и заводских устройств, в числе которых штатный иммобилайзер (ИММО). Когда запускается механизм автозапуска «сигналки», возникает конфликт между новой системой и иммобилайзером. Он реагирует на подобные процессы, как на попытки преступников угнать автомобиль. Для идентификации личности водителя нужно использовать родной чипованный ключ.

Чтобы избежать подобных проблем, опытные водители подключают к автосигнализации специальные устройства, позволяющие обмануть штатные блокираторы.

Обойти иммобилайзер возможно в тех случаях, если водитель может пожертвовать один из брелоков или ключей. Используемое средство авторизации помещается в небольшую коробочку узла и прячется в скрытном месте транспортного средства.

Когда происходит автоматический запуск охранного оборудования, обходчик оповещает об этом иммобилайзер. Последний реагирует на полученный сигнал и осуществляет свою задачу.

Но возможности применить дополнительный ключ есть не у всех водителей, поскольку это связано с такими проблемами:

Машина находится в лизинге.
Вторым ключом владеет юридический владелец транспортного средства.
Машина куплена в кредит.
По условиям кредитного договора водителю нужно предоставить один ключ кредитору, пока не будет погашен весь долг. Подобные проблемы возникают и при составлении договоров страхования.

При отсутствии ключа применяется бесключевой обходчик иммобилайзера, который лишает водителя необходимости жертвовать одним из ключей. Но процесс обхода становится более сложным, поскольку возникает необходимость перепрограммирования блока обхода.

Где находится

Перед покупкой модуля обхода штатного иммобилайзера нужно определить, где находится сам блок автозапуска. Найти в машине подобный орган несложно, поскольку он является штатным и стоит в традиционных местах. Производители автомобилей не отстаивали желание менять размещение ИММО для каждой модели, т.к. это бы потребовало нарушения конвейерного производства.

Определив, где установлен штатный прибор на одном транспортном средстве, его можно будет отследить и на остальных машинах серии. В зависимости от моделей авто практикуются такие варианты размещения:

На автомобилях LADA Priora иммобилайзер представляет собой небольшую коробочку с габаритами 100 мм, которая расположена за боковой крышкой центральной консоли снизу.
На LADA Kalina устройство закреплено за панелью приборов, мультимедийной системой и элементами климат-контроля.
Владельцы LADA Granta могут найти девайс за приборной панелью, где находятся проводки от антенны замка зажигания.
На Chevrolet Niva иммобилайзер расположен в центральной консоли возле ноги водителя.
На LADA 2110 ИММО установлен чуть выше электронного блока управления за боковыми щитками.

Выпущенные с конвейера автомобили поступают на рынок без активации иммобилайзера. Его нужно запускать самостоятельно, следуя инструкции.

Опытные водители рекомендуют размещать контактный ИММО за запирающимся капотом автомобиля. Защитные функции блокиратора часто оцениваются недостаточно хорошо, но такой прибор является важнейшей составляющей системы безопасности авто.

При желании грамотно активировать автоматический запуск сигнализации нужно ответственно подойти к вопросам выбора обходчика. Чтобы он устранял любые конфликты с рабочим органом, следует выполнить такие действия:

Схема работы

Подбирая бесключевые обходчики иммобилайзера, важно разбираться в их схеме и понимать, как работает такое приспособление. Принцип действия обманки достаточно простой:

Устройство состоит из самого модуля с чипованным ключом и антеннами, которые устанавливаются на замке зажигания.
После подачи сигнала об удаленном запуске двигателя с брелока на ЭБУ сигнализационной системы происходит его ретрансляция на антенны обходчика.
Дальше начинается передача сигнала на антенну замка зажигания и на иммобилайзер.
ЭБУ двигателя обрабатывает сигнал, а сигнализация заводит машину.
При воздействии экстремальных температурных значений высокочастотные сигналы становятся малоэффективными.

Если один из ключей где-то теряется, водителю приходится вызывать мастера по изготовлению точной копии.

Подобный минус отсутствует у моделей, работающих без ключа. Они оснащаются программируемыми транспондерами, которые создают линию связи между ИММО и контроллером двигателя.

Имея массу плюсов, они превосходят аналоговые варианты с ключами, но требуют осторожного обращения и правильного монтажа.

Лучшие модели

Чтобы упростить процесс выбора устройства, выполняющего обход иммобилайзера, следует ознакомиться со списком самых популярных моделей. В их числе:

Fortin evo all.
Idatalink ads al ca.
Starline bp 05.

Fortin Evo All

Устройство продается по цене 5,5 тыс. руб., а общие затраты с монтажными работами составляют 9,5 тыс. руб. Этот бесключевой обходчик может устанавливаться на разных моделях автосигнализаций, демонстрируя высокое качество работы и надежность. В базовом комплекте присутствует модуль обходчика, комплект жгутов для установки.

Idatalink Ads Al Ca

Стоит на 500 руб. дешевле предыдущей модели и пользуется особым спросом среди российских автовладельцев. Прибор качественно выполняет свои функции и хорошо совмещается с брелоком или стандартным ключом. При необходимости обходчик легко снимается и устанавливается на другую машину.

Starline Bp-05

Устройство продается по цене 1,3 тыс. руб. и является основной обманкой для популярных автосигнализаций производства «Старлайн». К плюсам модели относят:

Отсутствие сложностей в самостоятельном монтаже и обслуживании. Установить этот прибор можно своими руками без помощи автомеханика.
Универсальность и хорошее взаимодействие с разными моделями сигнализационных систем.

Как сделать своими руками

Сегодня тяжело найти автомобиль, на котором не установлен ИММО. Поэтому вопрос изготовления обходчика иммобилайзера своими руками тревожит многих водителей, которые не желают выбирать магазинный вариант.

Для изготовления приспособления нужно обладать базовыми навыками электромеханики, уметь читать схемы и чертежи.

В качестве основы используется реле с 5-ью контактами. Дальше нужно руководствоваться такой инструкцией:

Найти небольшую коробку от телефона.
Взять дополнительный ключ, демонтировать его корпус и изъять чип.
Изготовить антенну из провода компьютерной шины.
Обмотать изоляционной лентой чип и антенну.
Приступить к сбору схемы, разрезав провод родной антенны.

Но с учетом ряда сложностей, которые могут возникнуть на разных этапах самостоятельного изготовления, весь процесс может потерять свою экономическую целесообразность.

Как подключить обходчик

Установка обходчика иммобилайзера не является сложным процессом при любой схеме запуска двигателя. Если применяется кнопка, нужно отыскать антенну и установить ее в рулевой колонке.

Перед обходом понадобится определить тип системы, которая расположена в машине. Для этого можно изучить надписи на бородке ключа.

Чтобы подключить устройство без трудностей и ошибок, нужно учесть такие рекомендации:

Любые операции с устройством должны осуществляться только с помощью системы сигнализации.
Блок управления должен взаимодействовать с большим количеством машин.
Функциональность штатного иммобилайзера не должна ограничиваться.
Запуск силовой установки должен осуществляться лишь стандартными ключами.

Для системы RFID

Приспособления для систем RFID основаны на модуле с ключом или чипом и ретрансляторе. В базовом комплекте предоставляется антенна, которую нужно установить возле замка зажигания. Дистанция между катушкой антенн не должна быть большой. Когда запускается обходчик, через реле подается сигнал от чипа, вызывающий распознавание ключа. Если авторизация прошла без конфликтов, начинается процесс запуска силовой установки.

Для системы VATS

Для подключения обходчика иммобилайзера стандарта VATS нужно выполнить предварительный замер параметров резистора. В этом случае нужно придерживаться такой инструкции:

Определить, где находятся провода от контактов.
Разрезать один провод и подсоединить цепь в мультиметр.
Разместить оригинальный ключ в замке и запустить зажигание.
Зафиксировать полученные данные с точностью до второго знака.

Руководствуясь полученными данными, нужно приобрести дополнительный резистор, который будет подключаться к общей цепи с помощью реле от сигнализационной системы.

Бесчиповый обходчик

Чтобы подключить бесчиповый обходчик, необходимо:

Закрепить блок в нужном месте, руководствуясь инструкцией.
Запустить зажигание.
Запустить мотор и отключить зажигание. При выполнении этой процедуры прибор выполнит считывание кода.
Отключить минусовый провод.

Если возникнет необходимость, обходчик можно будет установить на другом автомобиле. Чтобы очистить память от кода, нужно применить 2-кратное подключение провода с отрицательным зарядом.

Усовершенствованные модели, которые устанавливаются на машинах премиум-класса, требуют двойного монтажа. При первичной установке обходчик сохраняет важные данные, затем демонтируется и поддается программированию, а после этого устанавливается на место своего постоянного размещения.

Для предотвращения несанкционированного запуска двигателя автомобили оборудованы штатным иммобилайзером. Именно он передает команду ЭБУ на разблокировку и запуск двигателя при обнаружении сигнала от чипа, интегрированного в ключ владельца автомобиля. Причем передаваемый код от чипа индивидуален для каждого конкретного автомобиля – он прописан в памяти ЭБУ. Таким образом, простой металлической болванкой современный автомобиль не заведёшь.

Для чего нужен обходчик иммобилайзера?

Этот факт оказал существенное влияние на развитие сторонних охранных устройств. Производители сигнализаций, в стремлении сделать их эксплуатацию более удобной для владельцев, разработали различные способы дистанционного запуска двигателя.

Но все они основаны на принципе обхода штатного иммобилайзера тем или иным способом – иначе запустить двигатель не получится.

Какие бывают способы обхода штатного иммобилайзера?

Классический способ.

Дистанционный запуск двигателя присутствует в сигнализациях достаточно давно. Самым простым решением для обхода иммобилайзера стало использование запасного ключа. Во время установки сигнализации запасной ключ целиком, или извлеченный из него чип прятался под торпедой, в непосредственной близости от антенны иммобилайзера.

Данный способ, несмотря на свою простоту, имеет существенные недостатки:

владелец остается без запасного ключа, что зачастую вызывало проблемы при обращении в страховую компанию или при потере основного ключа. Можно изготовить дубликат ключа или чипа у дилера, но это требует времени и материальных затрат;
автомобиль фактически лишался штатной защиты, так как спрятанный в салоне ключ деактивировал иммобилайзер, а установленная сигнализация не обеспечивала должного уровня безопасности. Для профессиональных угонщиков подобного рода сигнализации, как правило, не доставляли больших проблем при угоне.

Цифровой обходчик без ключа Fortine или IdataLink.

Позднее производители научились обходиться без ключа. Были изобретены специальные интеллектуальные обходчики иммобилайзера Fortin, iDatalink. Такой бесключевой обходчик интегрируется непосредственно в цифровую шину иммобилайзера. Он записывает передаваемый ключом на иммобилайзер сигнал и в дальнейшем подменяет его при реализации механизма автозапуска совместно с сигнализацией.

Данные обходчики универсальны и подходят на большинство современных автомобилей. При их установке штатный иммобилайзер остается полностью работоспособным. Бесключевой обходчик самообучаем, поддерживает как классические механические, так и смарт ключи. Помимо основной функции – беключевой запуск двигателя, обходчик может управлять замками дверей и багажника.

Основной минус такого устройства – цена. Стоимость обходчика начинается от 5 тыс. руб. К этому необходимо прибавить и дополнительные затраты на его установку.

Встроенный цифровой обходчик в сигнализациях Starline и Pandora.

Дальнейшее развитие технологий и внедрение их в автомобильные охранные комплексы позволило интегрировать непосредственно в сигнализации алгоритмы обхода иммобилайзера по цифровым CAN/LIN-шинам. Это позволило исключить:

необходимость изготовления дубликата ключа и прописывания данных нового чипа в ЭБУ;
сократить затраты владельца на покупку внешнего обходчика иммобилайзера.

Автозапуск без ключа со встроенным обходчиком стал повседневной функцией и используется даже на недорогих моделях охранных устройств, таких как Pandora DX-50B и StarLine A93. При этом работоспособность штатного иммобилайзера никак не ограничивается, и он продолжает выполнять свои охранные функции.

Как работают обходчики иммобилайзера?

В зависимости от типа обходчика различается принцип его работы.

При использовании ключевого обходчика, его располагают в непосредственной близости от замка зажигания. Иммобилайзер имеет кольцевую антенну, которая принимает сигнал от чипа ключа. Переданные данные сверяются с записанными в памяти ЭБУ автомобиля, и в случае совпадения, иммобилайзер дает разрешение на запуск двигателя.

Модули бесключевого обхода Fortin используют другой принцип. Эти устройства умеют генерировать сигнал без чипа, предварительно запоминая его во время «обучения». Код по проводам передается непосредственно в блок иммобилайзера и последний снимает автомобиль с охраны. Программное обеспечение, моделирует как статичный, так и динамический сигнал чипа, и достаточно универсально – подходит под множество моделей автомобилей. Модули обхода iDataLink, как правило, узко специализированы на конкретные (премиальные) модели автомобилей. Они имеют более надежные алгоритмы обхода, легче интегрируются в штатную проводку и имеют дополнительный функционал.

«Умный» обходчик без ключа, интегрированный в сигнализацию, использует принцип передачи данных по цифровым шинам автомобиля. Обучение его происходит с использованием алгоритмов и необходимых баз данных, хранящихся на сайтах производителя таких сигнализаций с помощью специального программного обеспечения, непосредственно при установке охранного комплекса.

Чем отличается бесключевой обходчик от обычного?

Основное отличие бесключевого обходчика от обычного в том, что для имитации сигнала не требуется наличие чипа в непосредственной близости от антенны иммобилайзера.

Его работа основана на алгоритмах через встроенное в нем программное обеспечение.

Владельцу не требуется изготавливать дубликат ключа или лишаться запасного.

Иммобилайзер продолжает функционировать в штатном режиме, а вмешательства в электрические цепи автомобиля при использовании современных обходчиков без ключа – минимальны. Установка цифрового обходчика без ключа не влияет на гарантийные обязательства у дилера.

Беключевой обходчик не является дубликатом заводского ключа. Его не получится воткнуть в замок зажигания или активировать им кнопку Start/Stop для запуска двигателя.

Кроме того, в отличие от ключевого обходчика он не боится воздействия радиомагнитных волн, холода или жары.

До недавнего времени лучшим вариантом реализации автозапуска без ключа считалось использование цифровых обходчиков марок Idatalink и Fortin. С появлением встроенных в сигнализации обходчиков они уступили лидерство на рынке охранных устройств.

Новейшие охранные комплексы с «умным» бесключевым доступом по характеристикам не уступают внешним обходчикам, при этом при подключении они требуют минимальных вмешательств в бортовую сеть автомобиля, обеспечивают надежность и максимальную безопасность во время работы и не требуют дополнительных вложений средств.

В разработке подобных устройств преуспели ведущие российские производители охранных устройств - StarLine и Pandora. Каждый из этих производителей пошел своим путем развития.

У Пандоры бесключевой запуск реализован по технологии Pandora CLONE – удобное и техничное решение, позволяющее быстро реализовать автозапуск двигателя с сохранением заводского комплекта ключей.

СтарЛайн в своих устройствах использует умный бесключевой обход iKey. Устанавливая сигнализацию данного производителя вам не нужно приобретать дополнительный модуль обхода иммобилайзера. Цифровое клонирование ключа происходит быстро и безопасно.

Список автомобилей, в которых возможна поддержка бесключевого обхода иммобилайзера с помощью встроенных алгоритмов от Pandora и StarLine уже близится к 90% от всего модельного ряда выпускаемых машин и постоянно пополняется. Актуальный перечень моделей доступен на сайтах производителей охранных устройств. Также вы можете получить полную и исчерпывающую информацию о совместимости той или иной сигнализации с вашим автомобилем и возможности реализации бесключевого запуска двигателя в любом филиале Автостудио Мск или СПб. Достаточно позвонить по указанным на сайте телефонам.

Современные бесключевые обходчики иммобилайзеров надежны и безопасны. Если вы цените комфорт и планируете реализовать автозапуск двигателя на своем автомобиле, то лучшим выбором в большинстве случаев будет приобретение охранно-телеметрических комплексов с интегрированной в них функцией цифрового обхода штатного иммобилайзера. Подобные сигнализации позволят вам сэкономить время и деньги, а также дадут возможность гибких настроек под ваши конкретные запросы и пожелания. Мы в свою очередь рекомендуем обратить внимание на современные автомобильные сигнализации от StarLine и Pandora, являющиеся инновационными и передовыми на рынке car-security не только в России, но и в мире.

Читайте также:
