Замена замков на ваз 2107 от ваз 2109

Обновлено: 11.02.2025

Любой автовладелец желает, чтобы его автомобиль выглядел и работал идеально. Хозяева отечественных автомобилей проделывают большой объем работ и вкладывают существенные суммы на то, чтобы восстановить автомобиль и облагородить его: меняют детали кузова, красят, устанавливают шумоизоляцию и качественные акустические системы, надевают на сиденья качественную кожаную обшивку, меняют оптику, стекла, ставят легкосплавные колёсные диски. В результате автомобиль получает новую жизнь и продолжает радовать своего владельца. Однако, в силу конструктивных особенностей в автомобилях есть механизмы, которые не позволяют себя модернизировать, а их работа часто не удовлетворяет требования современного автовладельца. Речь идёт о дверных замках автомобилей ВАЗ 2105, 2106, 2107. Даже будучи новыми, эти замки издают сильный шум при закрывании двери, что безусловно, режет слух в тот момент, когда автомобиль уже получил полную шумоизоляцию, а работа его узлов и механизмов отрегулирована. Но выход есть, это установка бесшумных замков в двери автомобиля.

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

Какой замок выбрать для установки

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие. Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

Установка бесшумных замков на дверь

Установка замков — дело небыстрое, требующее подготовки. Для того чтобы сделать всё качественно, нужно потратить немало времени для замеров, изготовления креплений и подбора тяг. Необходимо заранее позаботиться о подготовке помещения, где все будет под рукой: подсветка, розетка 220 В, тиски. Подготовить инструмент и материалы, которые вам могут понадобиться:

Гаечные ключи: накидные, рожковые. Лучше набор головок.
Дрель, свёрла.
Круглый напильник.
Молоток.
Пассатижи.
Отвёртки.
Пилка по металлу или болгарка.
Метчик с шагом, соответствующим резьбе фиксатора замка.
Замок от ВАЗ 2108/09 в сборе.
Длинные болты крепления замков.
Фиксатор замка на стойку двери.
Желательно запастись новыми клипсами для крепления обшивки двери.

Когда все необходимо подготовлено, можно приступать к разборке двери для установки новых замков.

Снятие обшивки двери

Освобождаем доступ к механизму замка с внутренней части двери, для этого снимаем с неё обшивку. На рассматриваемых автомобилях (ВАЗ 2105, 2106, 2107) обшивка немного отличается, но принцип одинаков:

Снимаем ручку закрывания двери, он же подлокотник, вытащив предварительно заглушку болта и выкрутив болт крестовой отвёрткой.
Снимаем ручку стеклоподъемника извлекая из-под неё стопорное кольцо, оно может быть металлическим или в виде пластиковой облицовки, выполняющей также роль стопорного кольца (в зависимости от модели автомобиля и самой конструкции установленной ручки).
Снимаем декоративную накладку с ручки открывания двери поддев её шлицевой отвёрткой.
Если необходимо, то снимаем кнопку запирания замка двери, поддев её ножом.
Отщёлкиваем по периметру клипсы обшивки от двери, поддев обшивку отвёрткой с любой стороны.
Снимаем обшивку.

Внимательно просмотрите как закреплена обшивка и её элементы на вашем автомобиле до снятия. Возможно, если вы не единственный хозяин вашего автомобиля и, ранее, обшивка могла быть дополнительно закреплена саморезами, в случае когда не оказалось под рукой новых клипс или установлены ручки стеклоподъёмника с другого автомобиля. В этом случае всё индивидуально и нужно на месте определять порядок разборки двери.

Снятие наружной ручки открывания двери

Эта операция необязательна для установки замка, но если вы планируете установку евроручек на автомобиль, то заводские ручки нужно снимать. Также можно снять их пользуясь случаем, и провести очистку и смазку механизма ручки. Для того чтобы снять ручку, нужно:

Теперь можно проводить профилактику ручке двери или подготовить дверь к установке новой евроручки.

Несмотря на то что ручка двери автомобиля ВАЗ 2106 имеет другую конструкцию, принцип снятия не меняется. Отличие лишь в том, что личинка замка находится на ручке и для её снятия необходимо отсоединить также и тягу от личинки к замку.

Снятие заводских замков с двери

Чтобы снять замок с двери, необходимо:

Поднять стекло в верхнее положение.
Открутить крестовой отвёрткой два болта, которые держат направляющую планку стекла.

Достаём направляющую планку, отведя её от стекла.

Направляющую планку стекла извлекаем из двери. Если она не будет мешать съемке замка, можно оставить её внутри двери, отодвинув в сторону

Откручиваем и помещаем внутрь двери ручку открывания двери.

Откручиваем 3 болта крепления замка и достаём замок вместе с тягой и ручкой из двери.

Установка бесшумного замка от ВАЗ 2108

Теперь можно приступить к установке нового бесшумного замка, приступим:

Проверяем правильность расточки отверстий, если необходимо, корректируем.

Собираем замок и подготавливаем его ответную часть — болт замка на стойке двери.

Проверяем работу всех устройств. Если все в порядке, собираем обшивку двери.

Бывает так, когда после установки замка отрегулировать его будет невозможно, потому что окажется недостаточно свободного хода у замка. Чтобы избежать этих проблем и не снимать замок, можно заранее рассверлить отверстия немного большего диаметра. Но сделать это нужно после всех замеров и доработок замка, перед окончательной сборкой.

Видео: установка бесшумного замка на ВАЗ 2107

На усмотрение автовладельца, он может дополнительно с бесшумными замками установить новые ручки открывания двери европейского образца. Евроручки помимо эстетичного вида также внесут свой весомый вклад в общее дело — дверь будет закрываться тихо и легко, а открываться комфортно.

Ручка устанавливается на штатное место без переделок, работает надёжно и пользоваться ей очень удобно

Видео: установка евроручек на ВАЗ 2105

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

В общем, весь процесс переделки, не столь сложный, но кропотливый, требующий не мало времени.
Сейчас для тех, кто давно хотел, но не решался сделать подобное, постараюсь как можно подробнее всё описать. Я делал это для себя, а не для кого-то, поэтому делал с душой и на совесть, и потратил немало времени, а именно на всё около 10 дней. Может быть, кто-то и сделает быстрее, а мне нужен был результат, а не скорость.

Итого вышло 3650р.

Может, у кого нет, ножовки по металлу, молотка, плоского и круглого напильника, отвёртки и пассатиж, получится больше затрат. К счастью у меня всё это было.

Начал я с водительской двери.

И по всем замкам. Между механизмом замка и шоколадкой, чтобы было эстетичнее, сделал это с внутренней стороны. По форме шоколадки вырезал прокладки из линолеума, т.к. резины под рукой не было. Но и он подошёл))) Причина заключается в том, что видимо там где эти замки предназначены устанавливаться железо толще, а может заводские проставки идут, точно не знаю не буду врать. Но штырь от шоколадки при установленном замке упирается в механизмы тяг и замок начинает подклинивать. Укорачивать этот штырь не стал, а решил проблему вышеописанным методом.

Ну вот в принципе и всё по установке замков на передние двери. Далее о задних.

В начале я забыл указать ещё что перед установкой механизм замка следует немного доработать, объясню на примере механизма замка задних дверей, т.к. всё одинаково:

На рисунке салатовыми кружками выделены, те части которые требуют изменений. В общем этот флажок сверху отпиливаем, он не нужен. А из механизма тяги внутренней ручки выбиваем штифт и растачиваем пластинку за этим механизмом. На всё четырёх механизмах замка. В итоге получится вот так:

Стрелками указаны места изменений. На место штифта из механизма тяги внутренней ручки на задних дверях я установил винт М5х10 и закрепил гайками тягу от мотора. А на передних дверях туда закрепилась стандартная тяга внутри салонной ручки. Чтобы ни чего не мешало для её хода на передних дверях и винт легко установить на задних, как раз для этого растачивается пластина за этим механизмом. Ещё как видно на фото, пружинку от механизма тяги внутренней ручки я отсоединил. На передних дверях так легче открываются двери изнутри. А на задних с ней мотор не справляется. Поэтому и её снимаем на всех замках.

Далее также размечаем дверь. И вытачиваем в ней лишнее под замок:

Тут я делал ещё и отверстие для предохранителя открывания двери из салона, как это предусмотрено на ВАЗ-2109 и всём переднеприводном семействе. Но в итоге всё это замазал. Т.к. этот предохранитель не потребуется в будущем. Далее объясню почему, а пока. Место крепления задних замков также необходимо будет углубить, т.к. проблема идентична с передними.
Как указано выше, тяги от фиксатора тут не хватает примерно на 4 см. Наращивать её не решил. Во первых заранее решил убрать эти фиксаторы (кнопки), а во вторых движение механизма фиксатора, теперь совершенно под другим углом. Раньше это было горизонтально, теперь практически вертикально.

На фото показано движение тяг. На последнем фото, салатовым цветом обозначено место крепления до недавнего времени мотора привода тяги фиксатора. Его пришлось переместить вниз и установить совершенно под другим углом из-за указанной выше причины. Практически на его место, только слегка со смещением от горизонтального положения установил мотор привода тяги внутренней ручки. На фото выделенные красным моторы, верхний на открывание двери из салона, нижний запирания замка. Тяги этих моторов пересекаются но это не влияет ни каким образом на их работу!

С замками задних дверей задача выдалась повеселей из-за того, что болт не так легко вставить, как в передних дверях, в стойку. Тут болт вставлял из багажника. Раньше ни когда не думал, что в промежутке между задним крылом и аркой так много места и вообще туда можно залезть.

Тяга наружной ручки изготавливается из второй оставшейся тяги внутренней ручки задней двери, по принципу, как на передние двери, тут она короче, подгоняется всё также на глаз. Вообще сперва установил я внутри салонную ручку отпирания двери, изготовив тягу из тросика оставшегося стеклоподъёмника, после установки передних ЭСП. Стандартной тяги тут не хватило бы сантиметров на 7-10. Но вообще решил сделать привод мотором из-за того, что на переднем приводе, где эти замки устанавливаются, внутри салонные ручки расположены сверху, а на классике снизу. И тяга от этой ручки хоть и работала, но тянула совершенно не под тем углом, как следует. Этому можно убедиться по фото посмотрев, как расположен мотор и как движется механизм, и где место крепления внутри салонной ручки. + для моторов протянул от прикуривателя, на минусе сделал переключатель, который хорошо расположился возле ручника на бороде торпеды. Далее на каждый замок по реле 30А, кнопки взял самые обыкновенные, на этих изображён омыватель, позже естественно его сотру.

По установке всё. Но не указал самого главного, то, на что уходит большая часть времени. Регулировка замка делается в момент установки. А именно закрепил замок, закрыл, посмотрел в каком направлении его нужно сместить. Затем снял, проточил необходимое пространство в железе двери, заново установил. И так до полного идеала. Можно потратить весь день, как получится.

Вообще не на секунду не жалею, ни того времени, ни средств, что потратил, на это дело. Результатом очень доволен и не только я. Теперь нет того грохота от замка, а дверь можно закрыть одним пальцем. Единственный неприятный момент, теперь всем нужно говорить, что: "Здесь дверями не нужно хлопать". Хотя, как посмотреть, не такой уж он неприятный, ведь этого я и добивался)))

Желаю, удачи всем, кто хочет установить такие замки на классику! Здесь я привёл все моменты возникающие с установкой. Надеюсь, Вам это поможет.

Независимо от марки автомобиля, дверь является неотъемлемой частью, но не менее важна правильная работа дверных механизмов. Со временем дверь и замок нуждаются в регулировке, что обусловлено образованием выработки. В противном случае запирание становится проблематичным, а иногда и вовсе невозможным. Все работы с дверным элементом можно выполнить в гаражных условиях с минимальным набором инструментов.

Двери ВАЗ 2107

Как снять дверь

Иногда возникает необходимость в демонтаже двери на ВАЗ 2107, например, для ремонта либо замены. На первый взгляд, может показаться, что в этом мероприятии никаких сложностей быть не должно, но на самом деле ситуация обстоит несколько иначе. Дело в том, что обычной отвёрткой открутить крепление практически невозможно. Поэтому приходится использовать ударную отвёртку.

Ударная отвёртка — специальный инструмент, позволяющий отворачивать и заворачивать крепёж с большим усилием путём нанесения ударов молотком по торцу отвёртки. Несмотря на то что поворот биты в нужную сторону составляет 1–3 мм, этого вполне достаточно, чтобы сорвать крепёж с места.

Ударная отвёртка используется для ослабления и затяжки крепёжных элементов в автомобиле, требующих этого

Перечень инструментов может отличаться и зависеть от того, каким способом будет производиться демонтаж. Из основных инструментов можно выделить:

ударная отвёртка с битой по размеру винта;
молоток.

Подготовив всё необходимое, можно приступать к работе:

Снимаем ограничитель двери.
При помощи ударной отвёртки срываем и отворачиваем крепёж.

Если при помощи ударной отвёртки не удаётся отвернуть крепёж, можно попытаться высверлить головку винта сверлом подходящего диаметра (6–8 мм), после чего при помощи узкогубцев вывернуть деталь крепежа. Возможен и другой вариант: к головке винта приваривают болт и с помощью ключа пытаются сорвать винт.

Отвернуть винт крепления двери можно путём приваривания к головке крепежа биты ударной отвёртки либо болта под ключ

Как отрегулировать дверь

Дверь на ВАЗ 2107 должна быть установлена ровно и без перекосов относительно дверного проёма. Между кузовом и дверным элементом зазор должен быть одинаковым со всех сторон. Однако со временем дверь начинает провисать, т. е. возникает перекос, что обусловлено износом дверных петель. Если имеется люфт либо зазор выставлен неправильно, проблему необходимо устранить путём регулировки. Иначе дверь будет закрываться с большим усилием. Для проведения регулировочных работ понадобятся такие же инструменты, что и при демонтаже двери.

Регулировка дверей состоит из двух этапов:

регулировки петель;
регулировки замка.

Для регулировки положения дверного элемента выполняют следующие действия:

Срывают крепёж дверных петель ударной отвёрткой.
Выставляют положение двери (опускают или приподнимают) для того чтобы правильно отрегулировать зазор между кузовом и регулируемой деталью.
Затягивают крепёж.
Проверяют положение двери.
Если есть необходимость, регулировку повторяют.

Видео: регулировка двери на примере ВАЗ 2106

Разборка двери

отвёртки (плоская, крестовая);
ключ на 10.

Сам процесс разборки сводится к таким действиям:

Для снятия ручки стеклоподъёмника необходимо нажать на пластиковую розетку под ручкой и передвинуть фиксатор до его выхода из выточки в рукоятке

Чтобы снять переднюю направляющую опускного стекла необходимо отвернуть гайку и вывернуть болт крепления

Ограничитель двери

Ограничитель двери ВАЗ 2107 играет роль фиксатора, т. е. предотвращает её чрезмерное открывание. Со временем ограничитель может выйти из строя, что потребует его замены. Для этого понадобятся:

рожковый ключ на 10;
молоток;
бородок.

Чтобы выполнить демонтаж фиксатора предварительно снимают обшивку двери. Затем выполняют следующие шаги:

Замок двери ВАЗ 2107

Замок двери ВАЗ 2107 — деталь, которая редко выходит из строя. Однако со временем может потребоваться ремонт, замена либо регулировка этого механизма.

Принцип работы замка двери

Когда требуется открыть дверь, оказывается воздействие на флажок защёлки, что приводит к проворачиванию ротора через храповик и отпусканию скобы. При запирании двери при помощи ключа либо кнопки из салона происходит блокирование защёлки. В результате открыть дверь становится невозможным. Поскольку между защёлкой и ручками управления замка жёсткая связь посредством тяг, то они также не работают.

Замок двери ваз 2107: 1 — рычаг внутреннего привода замка; 2 — пружина рычага блокировки замка; 3 — рычаг наружного привода; 4 — тяга выключателя замка; 5 — тяга кнопки блокировки замка; 6 — скоба; 7 — кнопка блокировки замка; 8 — поводок тяги наружного привода; 9 — наружная ручка замка; 10 — выключатель замка; 11 — пружина сухаря; 12 — сухарь фиксатора; 13 — ротор замка; 14 — тяга наружного привода; 15 — корпус фиксатора замка; 16 — храповик замка; 17 — пружина центрального валика; 18 — валик выключения замка; 19 — центральный валик; 20 — рычаг блокировки замка; 21 — тяга внутреннего привода замка

Регулировка замка двери

Если двери автомобиля плохо закрываются и появился зазор между кузовными элементами, то сперва производят регулировки двери, а затем самого замка. Для проведения процедуры потребуются такой перечень инструментов:

ключ или головка на 10 с воротком;
маркер;
смазка.

Процесс регулировки выполняют следующим образом:

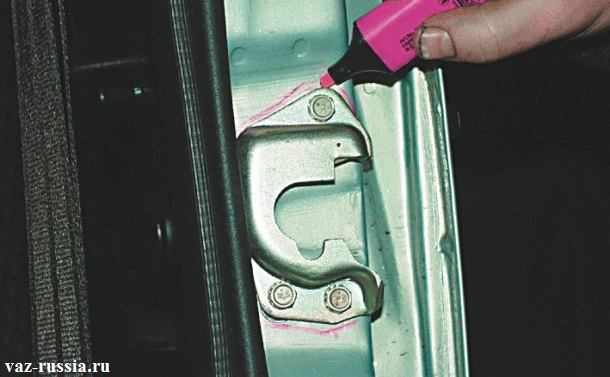

При помощи маркера очерчиваем контур фиксатора на стойке кузова.
При закрывании двери с большим усилием, откручиваем крепление фиксатора и смещаем его наружу.
Если дверь закрывается нормально, но остаётся зазор, фиксатор перемещаем внутрь кузова.
При срабатывании замка дверь не должна перемещаться по вертикали. Если она приподнимается, фиксатор опускаем, в противном случае выполняем противоположные действия.

Далеко не всегда удаётся отрегулировать дверь с первого раза. Поэтому может потребоваться повторная процедура.

Иногда возникают ситуации, когда запирающий механизм плохо срабатывает при отпирании из салона, притом, что снаружи дверь открывается без затруднений. Чтобы разрешить эту проблему потребуется отрегулировать положение внутренней ручки отпирания двери. Для этого ослабляют винты крепления ручки и смещают её в положение (подбирается опытным путём), при котором дверь будет закрываться без проблем. После остаётся только затянуть крепёж.

Не фиксируется дверь

С запирающим элементом дверей на ВАЗ 2107 может случиться такая неприятность, когда дверь не фиксируется. Причин этому не так много и кроются они, как правило, в поломке одного из элементов замка (например, пружины). Кроме этого, возможно попадание и замерзание воды в зимний период внутрь механизма. Если замёрзший замок можно отогреть, то вышедшую из строя деталь придётся заменить либо установить новый запорный механизм.

Как снять замок двери

Снимаем отделку двери.
Плоской отвёрткой отсоединяем тягу кнопки включения замка.

Ремонт замка двери

Замена личинки

Ручки двери

Дверные ручки (наружная и внутренняя) ВАЗ 2107 предназначены для отпирания двери. Со временем эти детали могут выйти из строя, что говорит о необходимости их замены.

Наружная ручка двери

Наружные ручки двери ВАЗ 2107 бывают левые и правые, что нужно учитывать при покупке и замене. Кроме этого, деталь может быть выполнена из металла или пластмассы. Металлическая ручка хоть и дороже, но гораздо надёжнее, что особенно актуально в зимнее время: можно надавить не опасаясь её сломать, если она вдруг примёрзнет.

Какие можно поставить

Как снять ручку двери

Для замены внешней ручки двери потребуется подготовить такой набор инструментов:

торцовый ключ на 8;
плоская отвёртка.

Процедура демонтажа состоит из следующих действий:

Как установить ручку двери

После снятия старой ручки можно приступать к установке новой детали:

Трущиеся участки смазываем смазкой, например, Литол-24.
Все демонтированные детали устанавливаем в обратном порядке.

Внутренняя дверная ручка

В большинстве случаев внутреннюю ручку отпирания двери на ВАЗ 2107 приходится снимать при демонтаже замка либо при замене самой ручки в случае её поломки, что случается крайне редко.

Как снять ручку

Чтобы снять внутреннюю ручку потребуется плоская и крестовая отвёртка. Демонтаж выполняем таким образом:

Снимаем обшивку двери.
Откручиваем 2 винта крепления ручки.

Как установить

По окончании демонтажа старого изделия, приступаем к установке новой детали:

Надеваем обратно тягу на ручку, для чего есть фиксирующая вставочка из резины.
Крепление ручки и обратную сборку демонтированных элементов производим в обратной последовательности.

Установка центрального замка двери на ВАЗ 2107

Центральный замок (ЦЗ) на ВАЗ 2107 устанавливают с целью более простой и комфортной эксплуатации автомобиля, благодаря чему становится возможным запирание и отпирание двери при помощи брелока. Для монтажа ЦЗ на свой автомобиль потребуется приобрести комплект оборудования, состоящий из четырёх актуаторов (приводов), пульта и блока управления (БУ), проводки, предохранителей и кронштейнов.

Комплект центрального замка состоит из четырёх актуаторов, пульта и блока управления, проводки, предохранителей и необходимого крепежа

Перед началом монтажа ЦЗ снимаем минусовую клемму с АКБ, после чего производим следующие шаги:

Снимаем декоративную обшивку двери.
Прежде чем закрепить актуатор, изгибаем планку по профилю двери, отмечаем и сверлим отверстия под саморезы.
Крепим сервопривод на дверь.

Чтобы исключить повреждение проводки во время эксплуатации автомобиля, провода прокладывают через специальные резиновые трубки

Схема монтажа центраьного замка: 1 — монтажный блок; 2 — предохранитель на 10 А; 3 — блок управления; 4 — моторедуктор блокировки замка правой передней двери; 5 — моторедуктор блокировки замка правой задней двери; 6 — моторедуктор блокировки замка левой задней двери; 7 — моторедуктор блокировки замка левой передней двери; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков

При установке замка рекомендуется промазать все трущиеся части смазкой, что обеспечит беспроблемную работу устройства.

Проблемы с дверными элементами ВАЗ 2107 возникают не так часто, но иногда эту деталь приходится разбирать для ремонта, регулировки либо замены. Процедура вполне по силам каждому автолюбителю и сводится к подготовке необходимого инструмента и следованию пошаговым инструкциям.

Тюнинг Ваз 2107

Несколько шумная работа дверных замков “семерки” — один из недостатков, который отмечают владельцы данной марки. Чтобы двери закрывались тихо и без усилий, можно заменить стандартные механизмы замков на бесшумные замки ВАЗ 2107.

Типы устанавливаемых бесшумных замков

Регулировка и смазка стандартных дверных замков ВАЗ 2107 не позволяют полностью избавиться от проблемы, сделав работу замков тихой и беззвучной, “как на иномарке”. Здесь необходима замена замков на принципиально другие. Имеется два варианта выхода из ситуации:

установка замков от ВАЗ 2108 или иномарки;
установка бесшумных замков ВАЗ 2107.

В первом случае приходится проделать немало работы, чтоб подогнать “не родные” замки к дверям “семерки”. Второй вариант проще с точки зрения установки, зато такие замки отличаются высокой ценой и немного меньшей надежностью по причине использования в замках пластиковых деталей. Достоинство такого решения в практически беззвучной работе нового замка.

Установка бесшумных замков или замков ВАЗ 2108 на ВАЗ 2107

Для замены замков понадобятся:

дверные замки ВАЗ 2108;
длинные болты крепления для замков;
болт (стержень, устанавливаемый на стойку) от ВАЗ 2108;
дрель;
круглый напильник;
сверло на 10;
пассатижи;
отвертка;
комплект ключей.

Чтобы заменить замок, нужно проделать такие операции:

Открутить болты крепления дверной ручки.
Отщелкнуть крепление ручки стеклоподъемника.
Демонтировать ручку стеклоподъемника.
Отщелкнуть и снять дверную обшивку.
Демонтировать старый замок.
Снять фиксирующий элемент со стойки.
Рассверлить нижнее отверстие крепления замка.
Приложить замок ВАЗ 2108 и разметить место отверстия верхней втулки замка.
Круглым напильником расточить отверстие в двери под размер устанавливаемого замка.
Установить внутреннюю часть замка.
Прикрутить внешнюю часть замка.
Проверить, закрывается ли дверь.
При необходимости отрегулировать положение замка.
Пассатижами подогнуть старые тяги замка так, чтоб они подходили к новому.
Развернуть крепления тяги на “личинке” замка на 180 градусов.
Подогнуть и установить остальные тяги.
Проверить работоспособность замка и тяг.
Отметить положение болта на стойке.
Просверлить отверстие под болт и нарезать резьбу на 10.
Закрутит болт в стойку.
Установить обшивку.
Прикрутить дверную ручку.
Защелкнуть ручку стеклоподъемника.

Установка бесшумных замков на ВАЗ 2107 завершена.

[tip]Примечание: для обеспечения тихой работы замка можно установить на стойку не стандартный болт с ВАЗ 2108, а специальный бесшумный. Он отличается наличием пластикового покрытия, которое снижает шум при закрывании двери. Такие болты стоит использовать лишь со специальными бесшумными замками, имеющими пластиковые детали. При эксплуатации болта с пластиковым покрытием совместно с замком ВАЗ 2108 с металлическими деталями, пластиковое покрытие болта быстро придет в негодность.[/tip]

Регулировка бесшумных замков ВАЗ 2107

Проблемы с запиранием дверей обычно связаны с отсутствием зазора между замком и стойкой либо неправильным расположением замка и болта на стойке относительно друг друга.

Начать нужно с проверки состояния дверных петель. Со временем они изнашиваются и дверь провисает. Если это так, то следует заменит их новыми. Ремонт путем замены осей (штифтов) ничего не дат

Зазор между замком и стойкой можно регулировать двумя способами:

снять замок, разобрать и немного сточить детали замка, чтоб он меньше выпирал из двери;
аккуратно сместить замок, постукивая по нему молотком через деревянный брусок.

Чтобы правильно разметить отверстие под болт и установить его, необходимо выполнить следующие действия:

защелкнуть “шоколадку” на два щелчка и, используя мел или грифель, чтоб она прижалась к уплотнителю;
по отметке грифеля определить оптимальное место расположения болта;

[tip]Примечание: процедуру разметки стоит повторить несколько раз, чтобы не ошибиться при определении места для отверстия.[/tip]

Просверлить отверстие сначала тонким сверлом, потом сверлом под резьбу М10.
Нарезать резьбу.
Закрутить болт так, чтоб он не затирал дверь и не мешал ее закрытию.
Проверить работоспособность дверного замка.
Зафиксировать болт эпоксидным клеем, чтобы он не мог самопроизвольно открутиться.

В дальнейшем при смещении двери в процессе эксплуатации машины, бесшумные замки ВАЗ 2107 регулируются путем изменение положения замка в двери. Для этого необходимо ослабить болты крепления и открутить замок.

Недостатки бесшумных замков ВАЗ 2107

Специальные “бесшумные” замки, в отличие от стандартных замков ВАЗ 2108 или иномарок, которые можно установить на “классику”, включают в себя пластиковые детали вместо металлических. Пластик не стучит при работе механизма, однако его прочность и износостойкость намного ниже, чем у металла.

Некоторые бесшумные замки ВАЗ 2107, выполненные кустарным способом, имеют конструктивные просчеты, например, уменьшенная толщина защелки или других элементов запорного механизма.

Использование некачественных замков опасно — ослабленный механизм может не удержать дверь при нагрузке, например, если пассажир навалится на нее во время крутого поворота. Поэтому, выбирая замки, нужно реально оценивать их качество и, при отсутствии особых навыков, устанавливать штатные “восьмерочные” замки, которые издают мало шума, но имеют изрядный запас прочности.

Если же вы решили поставить бесшумные замки с пластиковыми элементами, следует понимать последствия возможной неисправности.

Чистка и смазка штатных замков дает приемлемый результат, делая работу дверей не вполне бесшумной, но достаточно комфортной.

Смазка бесшумных замков

Улучшить работу замков можно, смазав их “Литолом”. Эта смазка относится к тугоплавким, благодаря чему она хорошо удерживается на поверхности деталей замка. Если рабочие элементы замка сильно загрязнены, то следует предварительно очистить их. Для этого необходимо разобрать дверь, демонтировать механизм замка и промыть его в керосине.

Недостатки конструкции дверных замков ВАЗ

За 40 лет эксплуатации дверного замка ВАЗ 2101-2106 и 2105-2107 существенных недостатков в его конструкции не выявлено и при соответствующем уходе, который заключается в периодической смазке и чистке механизма, замки полностью отвечают даже самым завышенным требованиям по надежности и безопасности, о чем неоднократно свидетельствовали тесты на взлом и прочность в критических ситуациях.

Грохот при закрывании двери свидетельствует о некорректных регулировках дверного замка ВАЗ и о недостаточно тщательном обслуживании их механизма. Шум при закрытии может возникать в первую очередь при износе защелки и запорного болта, когда износ приводит к искажению геометрии механизма, что полностью компенсируется правильной регулировкой с последующей промывкой и смазкой всего запорного механизма. Еще раз подчеркнем, что замки разработаны с учетом пожизненного срока службы при условии своевременного обслуживания.

Подготовка к установке замков

Важно! Перед покупкой обязательно тщательно осмотрите замки на предмет дефектов. Не рекомендуется приобретать комплект замков с нечеткой надписью названия производителя.

Набор бесшумных замков

Подготавливаем необходимый инструмент. Для установки нам понадобятся:

Молоток;
Крестовая отвертка и шестигранная;
Дрель;
Сами замки.

Установка замка

Начинаем с того, что аккуратно снимаем со всех дверей старые замки. Для этого полностью откручиваем верхний болтик. Нижний болт снимаем не полностью, немного ослабеваем.

Демонтаж старого замка

Теперь слегка отодвигаем верхнюю часть замка и снова устанавливаем в это отверстие болт. Для чего мы это делаем? В данном случае мы рассматриваем вариант установки без снятия обшивки. Если вы будете точно следовать инструкции, то сэкономите время на снятие и натягивание обшивки заново. Таким образом, вставив снова болт, вы не даете упасть замку, находящемуся внутри двери, вниз.

Далее все логично. Снимаем оставшийся болтик, демонтируем замок, и по той же схеме устанавливаем новый.

Заключительный момент. Нам осталось снять старый болт, держащий замок на двери, и установить новый.

Замена старого болта на новый

Теперь можете проверять результат работы. Все то же самое необходимо проделать с оставшимися дверьми.

В принципе, на этом можно и остановиться. Если вас все устроило, и результат тот, которого вы ждали, то поздравляем. Однако, если вас что-то не устраивает, или вы хотите большего эффекта, вам поможет регулировка замка двери ВАЗ 2110.

Недостатки бесшумных замков ВАЗ 2107

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Дополнительно изготавливается флажок, который будет толкать тягу вниз

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

Флажок крепится болтов в предварительно просверленное отверстие с нарезанной резьбой

Замок в двери автомобиля – деталь, обычно почти не требующая ремонта, поскольку редко, когда выходит из строя. Но, как и другие составные части автомобиля, он изнашивается, причем особенно сильно на водительской двери, поскольку всякий раз, когда человек садится, или высаживается из авто, замок срабатывает. С течением времени это приводит к тому, что дверь начинает хуже закрываться, в частности, требуется посильнее хлопнуть ей, чтобы замок сработал, а иногда он и вовсе теряет работоспособность. Особенно ярко это проявляется на машинах устаревших конструкций, вроде классических ВАЗов. Поэтому в сегодняшней статье мы расскажем о замене замка передней левой двери на ВАЗ-2107.

Инструменты и материалы:

2 отвертки – обыкновенная и крестовая;
Гаечный ключ на 10;
Фломастер;
Смазка для замка;
Новый замок.

Новая деталь продается практически в любом автомагазине и стоит порядка 300 руб. Фиксатор, внутренняя ручка и личинка стоят в пределах 100 руб. за 1 шт. или даже меньше. Дороже всего обойдутся внешние ручки – около 400 руб. за 1 шт. Впрочем, все вместе меняется редко, обычно, речь идет об одной из этих деталей.

Замену замка лучше выполнять в просторном и светлом помещении, как и любой другой ремонт. Также не забывайте о том, что клипсы обивки двери не слишком прочные, и отщелкивать их нужно с осторожностью.

Какие инструменты и комплектующие нужно подготовить

Конечно, установить такие замки можно и в автосервисе, однако за услугу придется немало заплатить, а самостоятельная работа потребует минимум денежных вложений и совсем немного инструментов и дополнительных комплектующих:

Кроме этого, в работе могут пригодиться дрель и молоток, а также набор отверток и некрупная наждачная бумага.

Конструкция и устройство дверного замка ВАЗ 2107

Стандартный фиатовский дверной механизм был разработан почти 50 лет назад, и с тех пор никаких особенных переделок не переносил. Может, это и хорошо. Тем не менее, приходится мириться с некоторыми пережитками прошлого, и хотя претензий к запорному механизму гораздо меньше, чем к некоторым другим деталям и узлам, его можно довести до состояния боевой кондиции, не внося особенных конструктивных изменений.

Замок двери классических ВАЗ 2107 служит для надежной фиксации двери в двух положениях: прикрытом, защелкнутом на один щелчок, и закрытом, защелкнутом полностью. Стоковые замки ДААЗ разработаны с учетом аварийных нагрузок, которые должен выдерживать запорный механизм, удерживая дверь в закрытом состоянии. Для этого в условиях производственной лаборатории была вычислена толщина, материал и геометрия защелки, а также способ ее фиксации на корпусе замка.

Другим не менее важным конструктивным элементом дверного замка ВАЗ, является фиксирующий болт, который вкручен в усилитель центральной стойки и в усилитель проема задней двери. Фиксирующие болты выполнены из прочной стали и тоже разработаны для максимально надежной фиксации двери в закрытом состоянии. Управление замками производится при помощи металлических тяг, на некоторых из них есть регулирующие пластиковые наконечники. Несмотря на то, что конструкция замка примитивна, она достаточно надежна и не подлежит замене весь срок службы автомобиля.

Регулируем замки на ВАЗ

Существует несколько вариантов доработки и регулировки бесшумных замков, рассмотрим самые популярные из них.

Первый способ — уплотнитель

Для того чтобы перейти к этапу регулировки, необходимо подготовить нужный в работе материал: отвертка, клей, литол, уплотнители и нож.

Необходимый материал для регулировки

Берем наш бесшумный замок и отвинчиваем от него пружину. Далее приклеиваем уплотнитель. Выбираем наименьшую пружинку и опять приклеиваем уплотнитель. Не забудьте убрать лишние части уплотнителя. Ну и, наконец, смазываем все литолом.

Второй способ — теплоизолятор

Во втором варианте к нашему прежнему набору инструментов добавляем спирт и ватные палочки, кусочек теплоизолятора. При помощи спирта обезжириваем всю поверхность. Далее отрезаем необходимое количество теплоизолятора, вставляем его внутрь, приклеиваем и отрезаем лишнее.

Регулировка бесшумного замка

Этот способ поможет вам смягчить первый щелчок защелки в тот момент, когда она ударяется о замочек.

Поле такой регулировки звук от закрытия ваших дверей не будет ни чем отличаться от звука, который мы слышим при закрытии дверей в иномарке.

Типы устанавливаемых бесшумных замков

установка замков от ВАЗ 2108 или иномарки;
установка бесшумных замков ВАЗ 2107.

Как отрегулировать дверь ВАЗ 2107

Регулировка передней двери ВАЗ 2107 производится чаще. Особенно это касается двери со стороны водителя. Регулировка двери включает два этапа:

регулировка дверных петель;
регулировка замков дверей.

Перед регулировкой желательно смазать замки и петли силиконовой смазкой. Это улучшит их работу и устранит возможные проблемы при срабатывании замка. Чтобы отрегулировать положение петель, необходимо выполнить такие действия:

выставить на ударной отвертке режим откручивания;
резким ударом молотка ослабить затяжку винтов крепления петель;

Когда положение двери в проеме отрегулировано, можно перейти к регулировке замка, вернее, к регулировке положения фиксатора. Делается это так:

На этом регулировка двери ВАЗ 2107 закончена. Можно отправляться в путь.

Купив свой ВАЗ-21074, я практически сразу же оценил неудобство от отсутствия центрального замка. Я думаю, рассказывать никому не надо. Поэтому первым делом было решено установить на автомобиль центральный замок. Поиски в Интернете дали ясность, что же мне конкретно нужно. На авторынке был куплен комплект центрального замка на 4 двери.

В нем имелось: два 5-контактных актуатора для передних дверей, два 2-хконтактных актуатора для задних дверей, контроллер, набор необходимых проводов, тяги и крепежные принадлежности.

Затем сверлим отверстие в стойке. Проверяем соосность отверстий и рассверливаем их до достаточного диаметра. Просовываем провода через отверстия, между стойкой и дверью не забываем продеть гофру. У меня были гофры довольно большого диаметра, а сверла такого не было, поэтому в задней двери я ограничился термоусадочной трубкой (о чем впоследствии пожалел и в итоге все равно переделал на гофру).

Сложней всего было найти место для крепления актуатора. Сначала я хотел прикрепить его к горизонтальной тяге, но эксперименты показали бесполезность этой затеи, поэтому место нашлось в нижней передней части двери, под вертикальной тягой кнопки блокировки замка.

Хотя в Интернете нашел описание варианта с горизонтальным креплением:

Одеваем тягу из комплекта на актуатор, засовываем актуатор вместе с тягой через технологические отверстия на место установки (именно в такой последовательности, иначе потом будет не вставить тягу). Закрепляем актуатор с помощью монтажной планки, сам актуатор прикручиваем к планке саморезами, идущими в комплекте, а планку к двери прикручиваем саморезами, о которых я написал в начале статьи. Проверяем, что актуатор не мешает опусканию стекла. Прикручиваем тягу актуатора к тяге кнопки блокировки замка с помощью крепежа, идущего в комплекте ЦЗ. Одну из тяг пока не фиксируем. Поднимаем оде тяги вверх, на тяге актуатора ставим метку маркером около крепежа. Затем опускаем обе тяги вниз, ставим еще одну метку. Располагаем крепеж посередине между метками и фиксируем вторую тягу.

Проверяем работу актуатора. Для этого тянем от аккумулятора провод с +12 В. Подключаем один конец актуатора к этому проводу, а второй – к земле, и проверяем срабатывание актуатора. Затем меняем полярность, а проверяем срабатывание в другую сторону. Проделываем это несколько раз. Если все работает как надо, то вам повезло. Если замок не открывается/закрывается полностью с первого раза, это означает, что замок слишком тугой, и актуатор с ним не справляется. Тут возможно несколько вариантов решения: а) смазать места крепления тяг с другими деталями (очень помогает!); б) подрегулировать положение тяг относительно друг друга; в) поставить более мощный актуатор; г) доделать замок, удалив лишнюю деталь. О последнем подробнее. Снимаем качалку, соединяющую тягу кнопки блокировки замка с горизонтальной тягой, идущей к самому замку. Удаляем с этой качалки пружинку. Эта пружинка отвечает за блокировку замка при закрывании двери с нажатой кнопкой блокировки замка. После удаления пружинки дверь сама блокироваться не будет. При наличии центрального замка, особенно связанного с сигнализацией, эта функция особого смысла не имеет, поэтому я с легкостью с ней расстался. Но иметь в виду это следует.

Ставим качалку на место, прикрепляем тяги. Проверяем работу актуатора. Если все работает хорошо, обрезаем излишек тяги. Проверяем, чтобы резиновый гофрированный пыльник на актуаторе сидел на месте, если нет — поправляем. Подключаем концы актуатора к проложенным в дверь проводам, соединительные клеммы обматываем для надежности изолентой, и собираем дверь обратно. Еще раз проверяем работу актуатора, подавая напряжение на провода, идущие от двери к контроллеру. Если дверь перестала как следует запираться/отпираться, проверяем, не мешает ли чего после ее сборки. Возможно, если провода использованы слишком тонкие, актуатору просто не хватает напряжения. Придется заново проложить более толстые провода. Со второй дверью проделываем все то же самое, но в зеркальном отражении. Передние двери С передними дверями касательно актуаторов все намного проще. Честно говоря, я думал, что будет наоборот. Снимаем с двери обшивку. Пластиковую накладку можно оставить. Примеряем место для установки актуатора так, чтобы ось тяги актуатора совпадала с осью тяги кнопки блокировки замка (см. фото). Делаем маркером метки для отверстий, затем по меткам сверлим отверстия диаметром 3,5-4 мм.

Засовываем актуатор с тягой на место, в отверстия вставляем саморезы из комплекта, и прикручиваем актуатор без всяких установочных планок. Проверяем, как опускается стекло. Ставим крепеж тяги, делаем точно такие же отметки маркером, как и на задней двери, фиксируем тяги.

Делаем проверку. Проверку надо делать при закрытых дверях, сидя внутри. Сначала проверим на открывание-закрывание. Подключаем провод +12 В и землю к концам того же цвета, что и у двухконтактных актуаторов (у меня это синий и зеленый провода). Меняем полярность, снова проверяем. Если все нормально, подключаем все концы к проводам от контроллера. Сам контроллер тоже подключаем к разъему жгута, подаем на него +12 В (через предохранитель). Теперь проверяем работу замков от ключа. Закрываем дверь, и снаружи ключом открываем/закрываем замок. При этом должны срабатывать актуаторы всех дверей. Точно также можно проверить срабатывание от кнопки блокировки замка. Если в каком-либо направлении ЦЗ не срабатывает, нужно попробовать сдвинуть тяги относительно друг друга. После того, как все проверено, можно уложить провода. Излишек тяги на всякий случай не обрезаем, а подматываем ее конец к другой тяге изолентой, чтобы не дребезжала. Заодно это повысит жесткость. Если у вас уже установлена акустика, то наверняка уже имеются нужные отверстия и трубка для перехода проводов из кузова в дверь. Если нет, то придется их сделать, как и у задней двери. Если трубка тонкая, то возможно придется ее заменить, если все провода в нее не пролазят. У меня получился приличный пучок: 5 проводов актуатора, 2 провода акустики, 1 провод подогрева зеркала, 1 провод земли (надежной земли в дверях нет). Я использовал резиновую трубку с наружным диаметром 14 мм. В такой трубке остался запас для проводов будущего электростеклоподъемника. С одной стороны трубка тоньше, эта сторона должна быть с внешней стороны изгиба (сорри за тафталогию), чтобы не было изломов.

Читайте также:
