Система стояночного тормоза. Стояночный тормоз в сборе Hyundai Elantra MD
2. Снятие, Установка, Регулировка / Hyundai Elantra MD
СНЯТИЕ
Задний дисковый тормоз
Тросы стояночного тормоза нельзя перегибать или деформировать. Это приводит к тугости применения и преждевременному выходу из строя.
Рычаг стояночного тормоза в Hyundai Elantra должен быть полностью опущен.
Задний барабанный тормоз
Тросы стояночного тормоза нельзя перегибать или деформировать. Это приводит к тугости применения и преждевременному выходу из строя.
Рычаг стояночного тормоза в автомобиле должен быть полностью опущен.
УСТАНОВКА
Задний дисковый тормоз
Рекомендованная смазка:Универсальная смазка SAE J310, NLGI №2
7. Установите регулятор троса стояночного тормоза и выставьте ход рычага вращением регулировочной гайки (A).
Ход рычага стояночного тормоза:5 ~ 7 щелчков (тяните рычаг с усилием 196 Н (20 кгс, 44 фунт-сила))
8. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не захватывают вращающиеся задние колеса. При необходимости отрегулируйте еще раз.
Проверьте выключатель стояночного тормоза на целостность цепи.
При вытянутом рычаге: выключатель замкнутПри отпущенном рычаге: выключатель разомкнут
Задний барабанный тормоз
Рекомендованная смазка:Универсальная смазка SAE J310, NLGI №2
8. Установите регулятор троса стояночного тормоза и выставьте ход рычага вращением регулировочной гайки (A).
Ход рычага стояночного тормоза:5 ~ 7 щелчков (тяните рычаг с усилием 196 Н (20 кгс, 44 фунт-сила))
9. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не захватывают вращающиеся задние колеса. При необходимости отрегулируйте еще раз.
Проверьте выключатель стояночного тормоза на целостность цепи.
При вытянутом рычаге: выключатель замкнутПри отпущенном рычаге: выключатель разомкнут
Регулировка
Регулировка хода рычага стояночного тормоза
Смазка, допускаемая к применению:Универсальная смазка SAE J310, NLGI №2
3. Установите регулятор троса стояночного тормоза и выставьте ход рычага вращением регулировочной гайки (A).
Ход рычага стояночного тормоза:5 ~ 7 щелчков (тяните рычаг с усилием 196 Н (20 кгс, 44 фунт-сила))
4. Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не захватывают вращающиеся задние колеса. При необходимости отрегулируйте еще раз.
Регулировка зазора тормозной колодки стояночного тормоза
Задний барабанный тормоз
1. Несколько раз нажмите на тормозную педаль для того, чтобы самоустанавливающиеся тормозные колодки встали на свои места.
Зазор тормозной колодки в тормозах барабанного типа выставляется автоматически регулятором с рычагом.
Задний дисковый тормоз
После капитального ремонта корпуса суппорта или замены тормозного суппорта, корпуса, троса стояночного тормоза или тормозных дисков требуется регулировка стояночного тормоза.
2. Ослабьте трос стояночного тормоза, чтобы оба рабочих рычага находились в полностью отпущенном положении.
3. Переведите тормозные колодки в рабочее положение, выжав педаль тормоза несколько раз, пока не появится сопротивление.
4. Натяните трос стояночного тормоза, затягивая регулировочную гайку, пока рабочие рычаги на обоих суппортах не поднимутся с упоров на расстояние (А) и (D) между рабочим рычагом (В) и упором (С).
Расстояние (A+D):макс. 3 мм (0,12 дюйма)
7. Если заменены тросы стояночного тормоза, задействуйте его несколько раз до максимального усилия, чтобы растянуть тросы, затем выполните регулировку, как указано выше.
Другие материалы раздела
Снятие, Установка, Регулировка
СНЯТИЕ Задний дисковый тормоз Тросы стояночного тормоза нельзя перегибать или деформировать. Это приводит к тугости применения и преждевременному.
Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза) и механических повреждениях жил тросов или их оболочек.
Каждый тормозной механизм задних колес приводится отдельным тросом. Показан процесс снятия и установки левого троса. Правый трос снимают и устанавливают аналогично. Тросы автомобилей с барабанными и дисковыми тормозными механизмами задних колес снимают и устанавливают практически одинаковыми приемами. Разница в способе присоединения задних концов тросов к разжимным рычагам тормозных механизмов.
1. Установите автомобиль на эстакаду или смотровую канаву и установите противооткатные упоры под передние колеса. Ослабьте затяжку колесных гаек на стоящем на земле автомобиле. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.

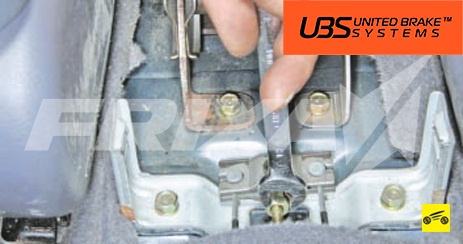

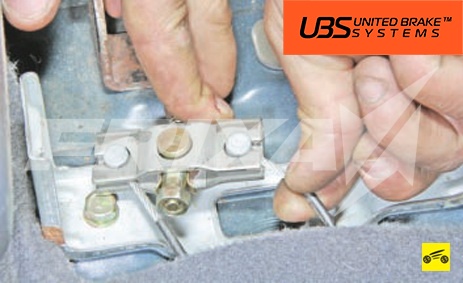

3. Полностью ослабьте натяжение тросов, отвернув регулировочную гайку до самого конца наконечника троса рычага привода стояночного тормоза.

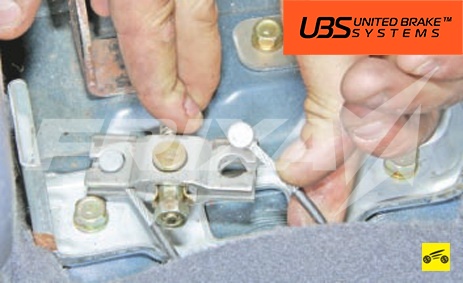

4. Повернув трос настолько, чтобы он совпал с прорезью в уравнителе.
5. . отсоедините наконечник заднего траса привода стояночного тормоза от уравнителя.

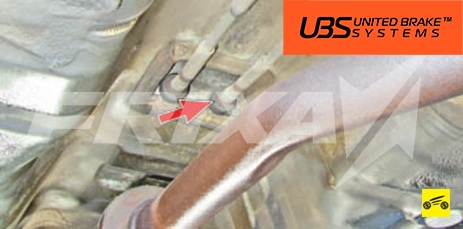

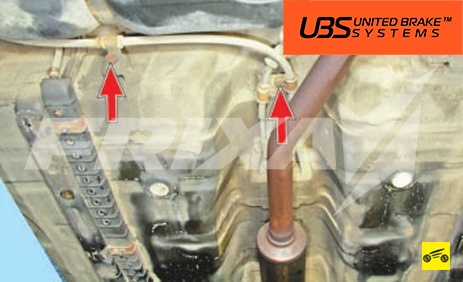

6. Снизу автомобиля выверните болты крепления держателей оболочки троса к основанию кузова.

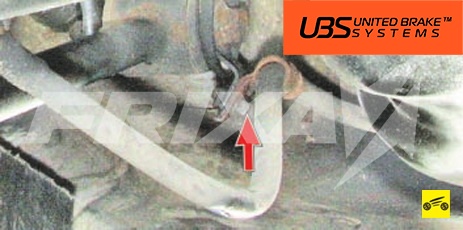

7. . и к кронштейну крепления продольного рычага задней подвески.
8. Снимите заднее колесо со стороны заменяемого троса.

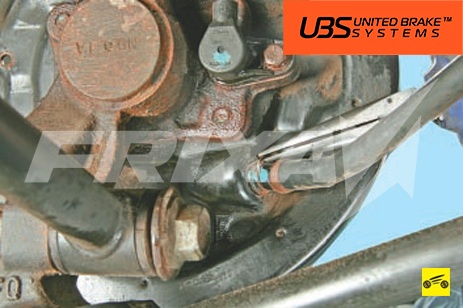

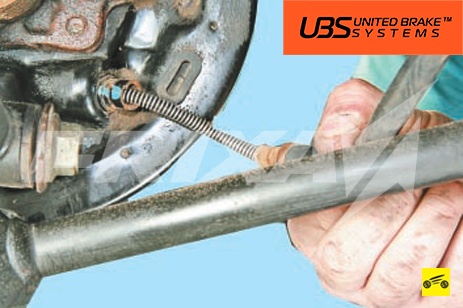

11. Захватите пассатижами.

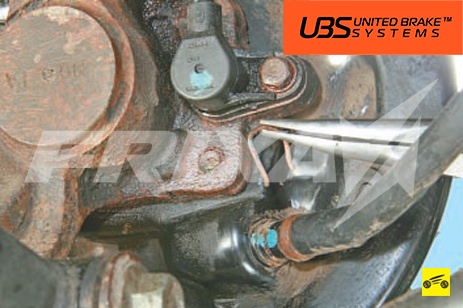

12. . и снимите пружинный фиксатор заднего троса привода стояночного тормоза.
13. Извлеките наконечник троса из тормозного щита.

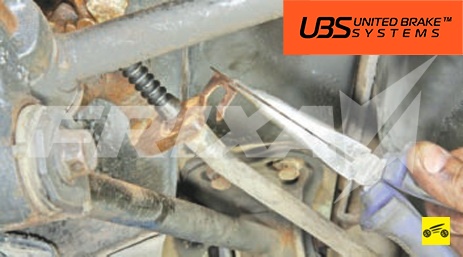

14. На автомобиле с дисковыми тормозными механизмами задних колес захватите пассатижами отогнутый край пружинной скобы крепления оболочки троса привода стояночного тормоза снимите скобу.

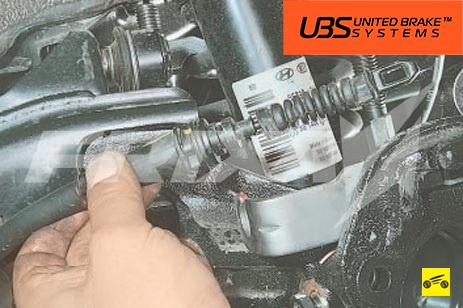

15. Снимите с наконечника оболочки защитный чехол и сдвиньте его назад по тросу.
16. . извлеките из кронштейна на суппорте заднего тормозного механизма наконечник оболочки троса.
17. . и отсоедините трос от кронштейна, вынимая его через прорезь в кронштейне.

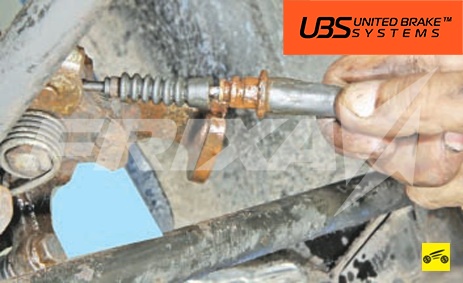

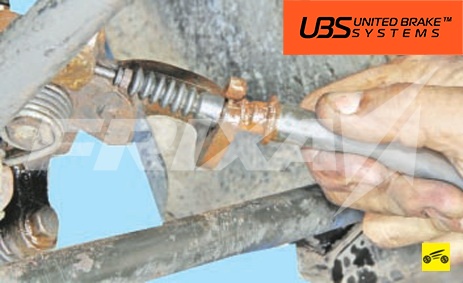

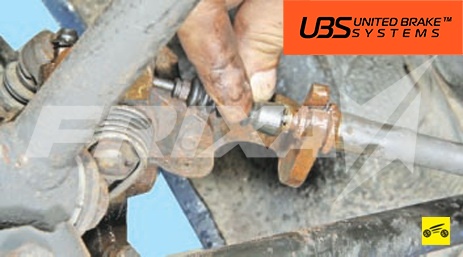

18. Переместите назад наконечник троса.

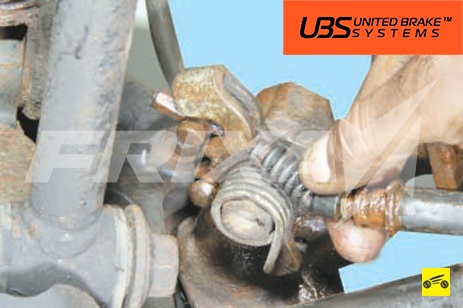

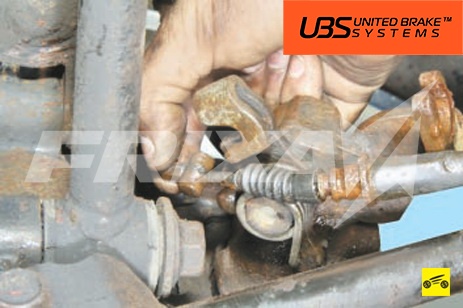

19. . и отсоедините его от рычага механизма привода стояночного тормоза.
20. Извлеките передний конец троса под автомобиль, вынимая уплотнитель оболочки троса из отверстия в основании кузова, и снимите задний трос привода стояночного тормоза.
21. Аналогично снимите трос привода стояночного тормоза с правой стороны.
22. Установите трос привода стояночного тормоза в порядке, обратном снятию.
3. Разверните уравнитель, выведите трос из прорези и отсоедините наконечник троса от уравнителя.
4. Аналогично отсоедините от уравнителя наконечник второго троса.
5. Выньте оболочки тросов из отверстия в кузове и из кронштейна над глушителем.

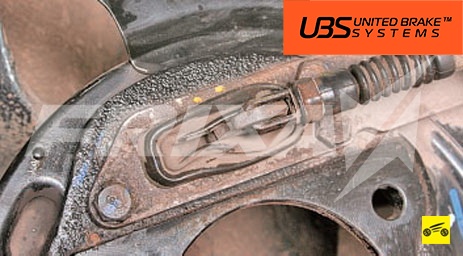

6. Отсоедините трос привода стояночной тормозной системы, выведя его наконечник из зацепления с рычагом разжимного устройства.
7. Подденьте отверткой фиксирующую скобу кронштейна крепления троса стояночного тормоза…
8. …снимите скобу…
9. …и извлеките оболочку троса из кронштейна его крепления.

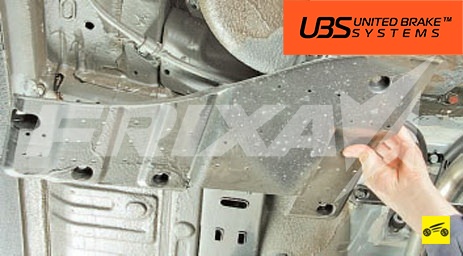

10. Отверните пять гаек шпилек крепления грязезащитного щита с соответствующей стороны…
11. …и снимите грязезащитный щит.
12. Выверните болт крепления кронштейна оболочки троса стояночного тормоза к кузову.
13. Выверните болт крепления кронштейна оболочки троса к продольному рычагу…
14. …отведите кронштейн с тросом от рычага…
15. …и извлеките трос из отверстия в рычаге.
16. Выполните пп. 6-15 для второго троса.
17. Установите на автомобиль новые тросы привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
2. Отверните регулировочную гайку и отсоедините трос стояночного тормоза.
3. Снимите выключатель стояночного тормоза.
4. Снимите узел рычага стояночного тормоза.
5. Снимите колесо.
6. Снимите тормозной барабан.
7. Снимите тормозные колодки.
8. Отсоедините трос стояночного тормоза от рычага на тормозной колодке.
9. Снимите зажим, крепящий оболочку троса стояночного тормоза к тормозному щиту.
10. Ослабьте зажимы крепления троса стояночного тормоза и снимите его с автомобиля.
Проверка
1. Проверьте действие выключателя стояночного тормоза.
2. Проверьте храповик рычага стояночного тормоза на отсутствие износа.
3. Проверьте трос стояночного тормоза на отсутствие износа или повреждений.
Установка
1. Проверьте наличие маркировки на левом и правом тросах стояночного тормоза и установите их на свои места.
- Левая сторона: Красный цвет
- Правая сторона: Желтый цвет
2. Переместите рычаг стояночного тормоза на тормозной колодке полностью назад и установите пружины.
3. Установите трос стояночного тормоза в направлении, показанном на рисунке.
4. Смажьте рекомендованной смазкой храповик и собачку храповика рычага стояночного тормоза.
Рекомендованный смазочный материал: SAE J310, NLGI №2.
5. После установки компенсатора отрегулируйте ход рычага стояночного тормоза.
Внимание! После расположения компенсатора на расстоянии 40 мм от рычага, вручную натяните тросы и наверните регулировочную гайку в положение, при котором ход рычага стояночного тормоза будет равен 8 щелчкам.
