Замена плюсового провода ваз 2110
Давно ещё грелся провод идущий из под капота
При разьединении фишки пропадала все питание салона, в том числе верхний фонарь печка и так далее.
Недавно он перегорел окончательно и пришлось разобраться что куда и откуда. Как выяснилось идёт этот провод от генератора, на колодку ш3 под блоком предохранителей. До этого перегорел так ой же провод, но убедившись что все работает не стал его подключать. На деле провод идущий от генератора раздваивается и идёт красный и коричневый провод на колодку ш3 в соответственны места.
Картинка с обратной стороны взята из интернета . Замена целиком два провода так как старые перегорели внутрь ещё сантиметров по 10 .

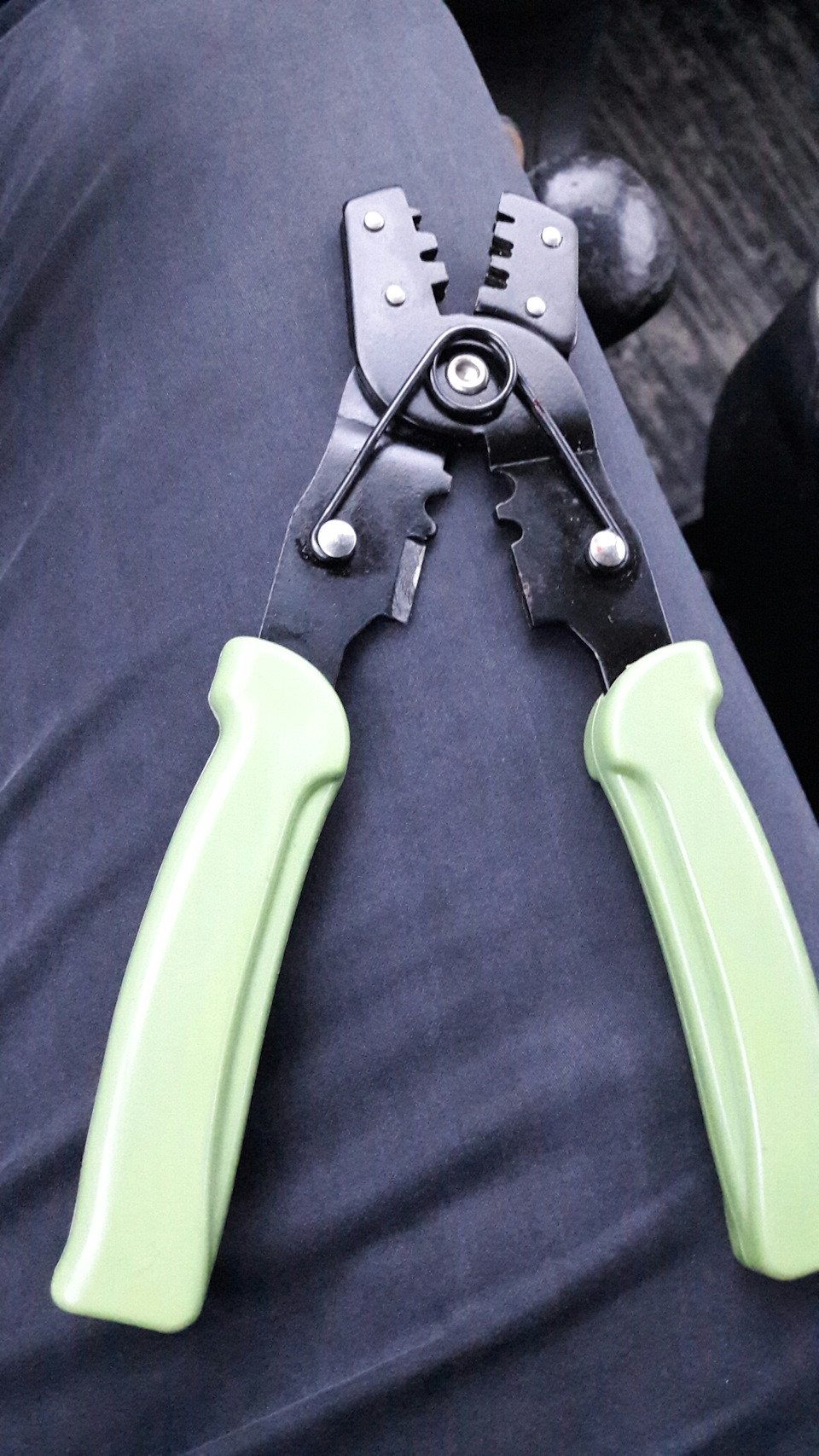

Купил щипцы, пришлось разориться на 450 рублей но теперь могу обжимать бесплатно всего и не переживать за плохой контакт. Основной коричневый у меня красного цвета. Второй не подключил так слишком мало провода осталось со стороны капота. В будущем сделаю, хотя не понятно его назначение пока, если кто знает напишите .
Ну и фото машины заодно ))

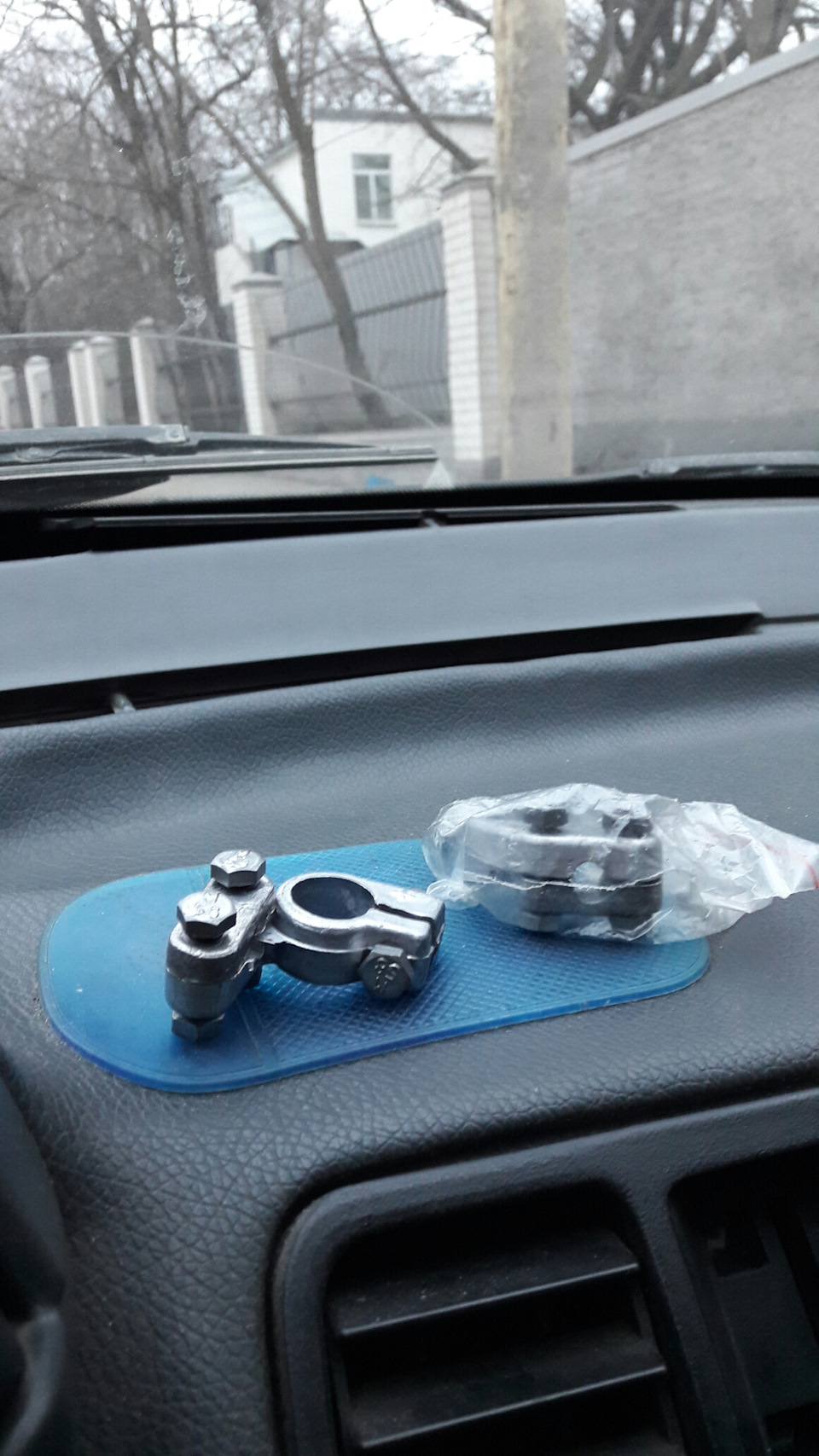

Так же купил клеммы на аккумулятор так как мои поломали полопались, пока не заменил.
Запчасти
Лада 2110 1998, двигатель бензиновый 1.5 л., 79 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 2
Щипцы вещь хорошая) тоже подумываю о них. Вроде нужно на один раз всего-то, а по факту выходит что и не один раз нужны были бы) а плюсовой силовой видимо у них болезнь ((( постоянно видел 10,12,11 с оплавленными фишками силового провода.
Это да ) ноу меня периодически ещё магнитола память сбрасывает, все сбивается, снова эта электрика в старой машине
Всем привет.. тут такая проблема . На ваз 2110 , от аккамулятора идёт плюсовой провод и от него отходит Ещё один тонкий красный, он оборвался.. куда он подходил. Может к гениратору. Просто если включить музыку погромче начинает заикаться, не хвотает мощей вытягивать. Или это что то другое подскажите пожалуйста.. админ добра тебе.Куда идут провода от аккумулятора.
Похожие статьи
20 comments on “ Куда идут провода от аккумулятора. От аккамулятора идёт плюсовой провод и от него отходит Ещё один тонкий ”
Он на генератор идёт
Кирилл, а как теперь найти обрывок ?? Он по кузову идёт или где-то под бампером
Андрей, у кого как идёт у меня по телеку
Андрей, а проще купи повод и кинь новый
Андрей, под радиатором вроде, я завтра посмотрю как у меня идет и отпишусь тебе
Кирилл, ок спасибо
Денис, ок спасибо.. если не найду обрывок . То кину новый
Как у тебя с таким обрывом аккум не сдох,реактор что ли стоит
Андрей, только если новый будешь кидать обруби старый напрочь а то на массу бить будет
Осташкин, аха даже не знаю))) он проктичеки новый , может из за этого )))
Андрей, что бортовой вольтметр показывает?нормального аккума хватит максимум на пару часов катания,пртвод этот идет к реле зарядки гены.
Тонкий красный прям. От той же улемы? Где и ещё 1. У меня оттуда ещё питание мозгов ишло.
Под радиатором в телике пучек.
Если на магнитолу провод через предохранитель идет, поставь 30ку. Если нет, то на прямую с акб на магнитолу
Я запустил двигатель . Скинул плюсовую клему. Двигатель не заглох. Это как??
Осташкин, я вольтметром не замерял Ещё. . Сегодня запустил двигатель, скинул плюсовую клему с акб, двигатель не заглох.. это получается что генератор работает .. .
Андрей, да генератор работает
Black, а почему тогда нехвотает напряжения . Я на магнитоле звук делаю громче и музыка начинает заикаться, потом вообще тухнет ..
Андрей, это у магнитолы провода смотри плохой контакт может где то
Black, а красный провод оборвонный , который идет от плюсовой клемы. Он же должен на генератор идти. И на понели приборов горит значек аккамулятора
Обратите внимание на то, что на современном российском рынке уже давно существует такие модели легковых транспортных средств, в системе которых еще на этапе их производства были установлен аккумулятор под названием АКБ, который нашел свое расположение в багажнике того или иного автомобиля. Так вот многие владельцы транспортных средств задаются вопросом о том, для чего необходимо это изобретение? И какими положительными качествами оно обеспечено? В качестве нашего с вами эксперимента мы возьмем марку отечественного транспортного средства под названием ВАЗ — 2110, которые довольно часто встречается на дорогах нашей страны. Но данной системы в ее багажнике нет, именно поэтому его необходимо туда установить. Обратите внимание, что такая система в автомобиле ВАЗ — 2107 располагается в правой части отсека багажника автомобиля. Через капот транспортного средства проходят два провода это масса аккумулятора и плюсовой провод. Для чего это же это сделано? Прежде всего, для того, чтобы уменьшить потери в процессе работы вашего транспортного средства.
Обратите внимание на то, что к двигателю автомобиля проложены два кабеля, сама масса аккумуляторного заряда закреплена ближе к болту кузова нашего автомобиля и проходит рядом с АКБ. Причиной для установки в данном случаи может послужить развесовка автомобильного кузова. Что касается автомобилей отечественного производства, то данная причина встречается крайне редко, но преимущества АКБ все таки имеются. Давайте попробуем определить какие они? Во-первых, то количество места, которое расположено под капотом нашего автомобиля заметно увеличивается.
Согласитесь, что это самое свободное место просто не может оказаться лишним, особенно это касается тех случаев, когда вы решили провести модернизацию автомобильного двигателя. Во-вторых, в том случаи, если аккумулятор расположен внутри самого транспортного средства, это позволяет упростить процесс запуска двигателя особенно в зимние холода, согласитесь, что весьма приятно. Причина просто аккумулятор просто не замерзает так сильно, как это было возможно прямо под металлическим капотом.
Что касается минусов, то они конечно, также имеют место быть. В процессе установки аккумулятора в багажник нашего транспортного средства мы получаем тот вариант, что его минусовая клемма будет расположена весьма в труднодоступном месте. И в том случаи, если ваш аккумулятор сел, а он расположен под всем грузом, который умело расположился в вашем автомобильном багажнике его довольно проблематично будет достать и прикурить. Именно поэтому придется разгружать все вещи, заряжать аккумулятор (АКБ), и заново упаковывать наличие багажного пространства вашего транспортного средства. Кроме того, существует и еще один недостаток это довольно большое количество испарения, иными словами конденсата.
Обратите внимание, что если АКБ установлен вместе с жидким электролитом, то его стоит прикрыть при помощи пластиковой трубы отвода, так как ядовитые пары могут проникать в внутреннею часть вашего автомобильного салона. Обратите также сове внимание на тот факт, что аккумулятор может использоваться вместе с новыми AGM технологиями нового поколения. И стоит отметить, что существует ряд правил, которые необходимо соблюдать, чтобы не допустить в процессе установки, и, как правило, избежать необходимости переделывать всю работу заново. И так, во-первых, все разъемы стоит полностью изолировать. Помните и о том, что все аккумуляторы, которые расположены в багажнике вашего транспортного средства необходимо в обязательном порядке прикрывать, как это было сказано выше, специальными резиновыми трубками или пластмассовыми листами.
Во-вторых, аккумулятор (АКБ) необходимо размещать в багажнике так, чтобы дно его кузова располагалось исключительно на поверхности металлического типа, ровным счетом так, как это было бы под автомобильным капотом. В-третьих, батарея должна закрепляться при помощи двух стальных лент. Но специалисты отмечают, что это их минимальное количество, в общем, чем больше стальных лент вы используете, тем лучше. Помните и о том, что размер также необходимо соблюдать, он не может быть менее или более, чем 20 на 0,8 мм. Процесс закрепления лучше производить специальными болтами, которые равны десяти миллиметров, и ни в коем случае не меньшего объема. Стоит также отметить, что необходимо усилить кузов при помощи металлических лент, примерно равными 20 квадратным сантиметрам.
В-четвертых, ленты аккумулятора и он сам не могут быть закрыты пластмассовыми или резиновыми материалами, иначе вы вполне серьезно можете избежать утечек вредных газов и примесей для вашего здоровья и здоровья ваших пассажиров. В-пятых, все механизмы необходимо закреплять по отдельности, на каждый из которого нужно уделить достаточное количество своего внимания. И наконец, в-шестых, специалисты рекомендуют вентиляционную систему закреплять так, чтобы пары могли свободно покидать багажник вашего автомобиля. Теперь необходимо поговорить и о ом, что придется выполнить для установки системы аккумулятора АКБ. Во-первых, нам потребуются провода в диаметре 1 на 16, и длиной примерно равной шести метрам.
Во-вторых, специальные автомобильные клеммы, в количестве двух штук, ну для запаса можно приобрести еще одну клемму. В-третьих, нам необходимо приобрести и клемму для прикрепления нашего аккумулятора, также, в общем количестве двух экземпляров. И в качестве финальной части нашего разговора стоит обратить внимание и на этапы подключения аккумуляторной системы, которую мы решили разместить в багажнике нашего транспортного средства.
Все провода питания багажного отсека примаком направлены на пространство под капотом нашего автомобиля. Кроме того, не стоит забывать и о том, что они проходят через отверстие, которое предназначено для коррекционной оптики. Именно поэтому сюда прикрепляем проводку и со стороны порога водителя направляем ближе к проводке штатного характера.
Обратите внимание, что при помощи нескольких слоев шумовой изоляции нашего транспортного средства нам удается расположить провода так, чтобы они никаким образом даже не соприкасались друг с другом. Что касается плюсовой зоны, то необходимо установить систему предохранителя. В результате того, что в багажнике как было описано выше, вы сделаете все необходимые переделки можно сказать о том, что аккумулятор будет установлен согласно всем мерах техники безопасности. .
Схема проводки Ваз 2110
Проводка в автомобиле играет одну из ведущих ролей в поддержании функционирования множества систем. Автомобиль сегодня без электрооборудования представить невозможно.
Схема проводки Ваз 2110 несложна в строении, и разобраться в ней возможно, только на это необходимо много времени и усилий. Однако, знание схемы проводки позволяет рассчитать число и величину возможных подключений электроприборов.
Нередко, когда случаются какие-либо неисправности в проводке, выявить их самостоятельно без схемы, просто невозможно. Схема электропроводки Ваз 2110 и общие сведения о ней приведены в этой статье.
Базовый принцип функционирования электрооборудования
Примечание. Следует отметить, что общий принцип функционирования электрооборудования на всех семействах Ваз является идентичным.
- абсолютно все электронные устройства автомобиля соединены по принципу однопроводной схемы;
Ваз 2110 схема проводки
- кузов автомобиля выполняет роль отрицательного провода;
- все потребительские выводы вместе с источниками электроэнергии имеют прямое соединение с кузовом автомобиля.
Примечание. Все провода электропроводки имеют строго определённый цвет, который на схеме обозначается первой буквой названия соответствующего слова.
Ключевые особенности функционирования электрооборудования автомобиля
Ваз 2110 схема электропроводки
- электронный узел фар дальнего света;
- крупные (основные) огни (фары) автомобиля;
- на световой стоп-сигнал, который располагается позади автомобильного кузова и автоматически включается при нажатии на педаль газа;
- освещение салона автомобиля;
- клаксон (звуковой сигнал);
- систему охлаждения и другие агрегаты, которые встроены в автомобиль и требуют электрический ток для своего функционирования.
Ваз 21101 схема электропроводки
Примечания. Система охлаждения будет функционировать автономно от двигателя, поэтому если последний даже будет выключен, то вентилятор всё равно продолжит своё функционирование.
Устройство и функционирование бесконтактной системы зажигания
Ваз 21102 схема проводки
Сегодня бесконтактная система применяется с целью повысить эффективность искрообразования топливной смеси в моторе.
Данная система представлена следующими компонентами:
- стандартной автомобильной аккумуляторной батареей;
- прерывателем системы зажигания;
- прерывателем реле системы зажигания;
- соответствующими свечами зажигания;
- системным электронным модулем;
- контроллером электрическим;
- датчиком коленчатого вала;
- задаточным диском.
Общие сведения и функциональное предназначение плавких предохранителей в общей схеме проводки
Ваз 21102 схема электропроводки
Предохранители играют важную роль в общей схеме проводки, так как защищают инжектор от всевозможных коротких замыканий.
Однако, далеко не все электронные агрегаты автомобиля оснащены предохранителем, в частности:
- как известно, электрический ток от аккумулятора к основной батарее подаётся по релейному проводу, который не имеет предохранителя;
- провода цепи зажигания и запуска автомобиля также не имеют предохранителя(см.Ваз 2110: как проводится замена предохранителей);
- генераторная проводка, также не оснащена предохранителем.
Общий принцип функционирования и строение проводки впрыскивающей топливной системы
Ваз 21103 схема проводки
Сегодня каждый автомобилист должен владеть информацией касательно строения и функционирования проводки системы вспрыскивания топлива.
Общий алгоритм строения и функционирования:
- контроллер в схеме проводки системы впрыскивания играет ключевую роль, так как именно он регулирует количество топливной смести, которая поступает в форсунки;
- контроллер также занимается мониторингом поступающей информации извне;
- количество поступившего топлива напрямую зависит от длительности соответствующего электрического импульса, который поступает из контроллера на основании входной информации соответствующих датчиков.
Данные которые использует контроллер в ходе своего функционирования:
- информацию от датчика, который осуществляет регистрацию количества оборотов совершаемых двигателем в течение рабочего цикла;
- информацию от информационного датчика воздуха, который регистрирует темп и уровень расхода;
- информацию с датчика, который регистрирует работу коленчатого вала.
- определяет длину соответствующего электрического импульса, который впоследствии будет направлен в форсунки;
- определяет величину необходимого импульса для свечи.
Ваз 21103 схема электропроводки
Примечание. Важно знать не только общее строение схем проводки, но также и значение того или иного элемента.
Поскольку неисправность в проводке представляет собой с практической точки зрения весьма тонкое дело, в одном случае, может подгореть предохранитель, во втором свеча, а в третьем в корне иной функциональный элемент. Объективно разбираться в строении проводки необходимо долго, однако, знания её схемы является обязательным условием ремонта для каждого автомобилиста.
Цена ремонта проводки своими руками зачастую незначительная, однако, главная трудность заключается в установлении истинной причины неисправности. При изучении строения схемы проводки необходимо обязательно воспользоваться фото и видео — материалами.
Конечно, инструкция по ремонту проводки есть, но случаев на практике слишком много и всех их даже теоретически невозможно описать, поэтому необходимо выработать практическое понимание. Главное знать, функциональное назначение основных элементов, которые представлены на схеме проводки.
Примечание!
Чтобы заменить клеммы проводов, запаситесь: Новыми хорошими клеммами, а так же болтами под них (Если они без болтов идти будут), возможно понадобиться ещё предмет, благодаря которому тонкий металл разрезать можно будет (А если быть более точнее, то разрезать Вам скорее всего придётся старую клемму, в том месте где она провод крепит или можно пойти другим путем, резануть сам провод а клемму с коротким остатком провода просто отложить в сторонку, какой путь выберете Вы, решайте сами, мы рекомендуем Вам первым вариантом воспользоваться, потому что может провода не хватить после того как вы его под корень к клемме отрежете)!
Краткое содержание:
Где находятся клеммы?
Если Вы ещё не поняли о чём сегодня в статье пойдёт речь, то мы Вам придадим немного ясности, сразу говорим, о самих проводах речи не будет (Просто некоторые люди провода с клеммами путают), а речь сегодня в данной статье пойдёт о металлических клеммах, которые сами провода к аккумулятору крепят, более подробно посмотреть на них, Вы можете на фотографии чуть ниже, провод указан синей стрелкой, а клемма красной соответственно.
Когда нужно менять клеммы?
Со временем клеммы ржавеют (Их так то по сути чистить нужно и ничего ржаветь не будет, металлической щёточкой раз в месяц проходите и никаких проблем не будет) и нажимают ломаться (Место поломки, на фото ниже указано красной стрелкой, трещина как Вы видите), от того что клемма заржавела, ещё ухудшается контакт, а это уже куда хуже, поэтому при любой деформации клеммы, при появлении на ней ржавчины которая уже нечем не убирается, клемма подлежит замене на новую, их менять в паре нет необходимости, если у Вас вторая клемма в нормальном состоянии, то по сути можете даже её и не трогать и кстати, клемму ещё от времени распирает и она уже не может полностью стянуться чтобы обхватить вывод, в связи с этим нет контакта или он есть но очень плохой (Клемма болтается, хотя её болт затянут до упора), в данном случае клемма тоже подлежит замене.
Как заменить клеммы на всех автомобилях ВАЗ?
Снятие:
1. Начнем с того что все клеммы выполнены по разному и по разному они держат провода, какие то в средней части провод зажимают, а какие то и в боковой, к некоторым клеммам подсоединяется бывает даже и не один, а два или целых три провода (Яркий пример Вы можете посмотреть на фото ниже), после того как Вы посмотрите на свои клеммы и поймёте сколько же проводов они удерживают, преступайте к отсоединению всех проводов от клемм, боковые провода отсоединяются легко, просто болты выкрутили которые их удерживают и после этого сняли провода с клеммы (Болты указаны красными стрелками), а вот средний провод (Самый большой) тяжелее всего отсоединить от клеммы и тут два варианта, либо его под корень пилить (Максимально близко к клемме, в том месте которое указано синей стрелкой), либо разрезать среднюю часть которая провод и держит (см. маленькое фото), в первом случае Вы должны учитывать тот факт что разрезав провод он станет короче и поэтому сразу примерьте а достанет ли клемма до вывода аккумуляторной батареи после того как она совмещена с этим проводком будет, второй же вариант самый хороший, но только для него понадобятся доп. инструменты, потому что чем попало разрезать металл у вас не получиться (В крайнем случае попробуйте воспользоваться молотком и плоской большой отвёрткой, если металл старый, то она разобьёт его и провод будет вынут, но только снять полностью провод придётся, чтобы машину не повредить когда ударять молотком по отвёртки будете).
Установка:
Самое сложно уже позади, установить клемму проще простого, она идёт разборная и зажимать никакими пассатижами уже ничего не требуется, просто прикладываете толстый провод к клемме (В то место его поставить нужно, где прижимная планка его зажимает, оно указано синей стрелкой) и прикладываете прижимную планку и заворачиваете её двумя болтами которые указаны красными стрелками, если у Вас кроме толстого провода идут ещё два, то каждый из этих проводов подложить под болты будет нужно боковые, более подробно как это делается, смотрите на маленьком фото, но только учитывайте ещё тот факт, что болты могут быть большего диаметра и провода просто зажать не смогут, в этом случае срежьте кончик провода и снимите клемку не большую и замените её на новую (С увеличенным диаметром) и всё завернётся.
Примечание!
Когда клемму установите, не затягивайте её до талова как это любят делать большинство новичков, особенно это касается владельцев отечественно классики (Старой классики, инжекторов новеньких это по сути не очень касается но всё же, всё может быть и никто от возгорания не застрахован), клемму нужно затягивать так, чтобы её нельзя было вынуть просто потянув на верх, а только чтобы повращав её она снялась с вывода, делается это для вашей же безопасности, случись чего, короткое замыкание произойдет в автомобиле, Вы движок заглушите а аккумулятор всё равно будет давать ток и чтобы прекратить подачу тока в бортовую сеть, Вам за гаечным ключом бежать придётся, а за это время уже и вся проводка выгорит, а если ещё и огонь туда попадёт или газ, то в таком случае и до возгорания не долго, поэтому будьте аккуратней!
Дополнительный видео-ролик:
На любом автомобиле клеммы заменяются идентично и по сути не важно ВАЗ у вас или иномарка, просто нужно понять как они провода крепят и потом расколов клеммы или отрезав чуть чуть провода, отсоединить провода будет нужно и заменить клемму, более подробно как это всё выполнить, Вы можете увидеть в двух видео-роликах, оба из которых расположены чуть ниже:
