Установка задней камеры на ситроен с3
Камера заднего вида - это видеокамера, установленная в задней части автомобиля, которая передает сигнал на дисплей перед водителем. Камера не позволяет оценить расстояние до препятствия, зато она показывает "картинку".
Информация с камеры может выводиться как на дополнительный дисплей (размещенный на передней панели или на салонном зеркале заднего вида), так и на дисплей магнитолы.
Со статичными линиями разметки. На экране отображаются линии, показывающие, как поедет автомобиль при прямолинейном движении задним ходом.
С динамическими линиями разметки. При повороте руля автомобиля линии разметки на экране изгибаются в соответствующую сторону. Это позволяет точно определить, впишется ли автомобиль при движении в ограниченном пространстве.
Со встроенным омывателем . При использовании камер на хэтчбеках, универсалах и кроссоверах камера очень быстро покрывается грязью. Встроенный омыватель позволяет очистить объектив камеры, не выходя из салона автомобиля.
Беспроводные камеры. Отличаются только способом установки. В данном случае не нужно протягивать провод между камерой и дисплеем, картинка передается "по воздуху".
- Универсальная цветная камера - обеспечивает визуальное информирование водителя об обстановке позади автомобиля во время маневрирования.
- Камеру возможно установить на автомобиль оснащённый штатным монитором. При этом нет необходимости использовать дополнительные устройства согласования.
- При отсутствии штатного монитора, камеру возможно подключить к дополнительному монитору.
- Функция зеркального отображения картинки обеспечивает расположение объектов на мониторе так, как они располагаются в реальности.
- Функция отображения парковочных линии помогает скорректировать траекторию движения автомобиля, учитывая его габариты. Во время установки устройства, отображение парковочных линий возможно отключить.
- Чувствительность камеры 0.2 LUX гарантирует изображение высокого качества даже при недостаточном освещении.
- Камера включается автоматически при включении задней передачи.

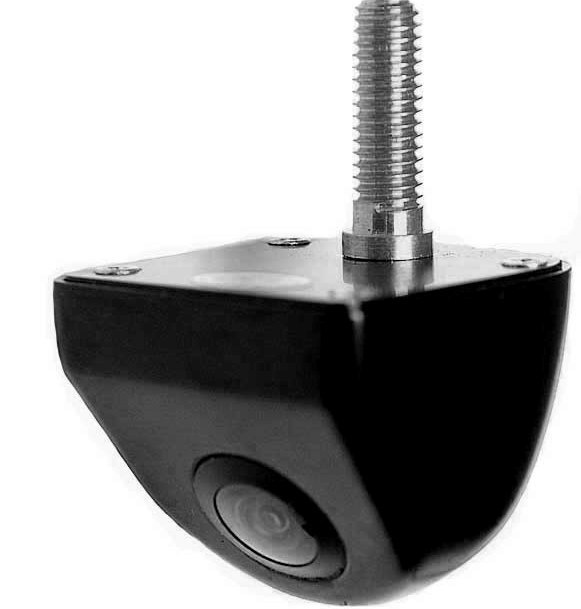

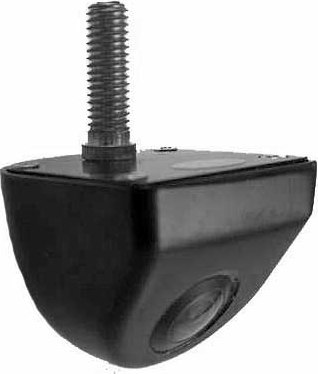

- Устройство имеет простое и надежное крепление - резьбовая фиксация.
- Камера выполнена в герметичном корпусе - класс защиты IP69K, что гарантирует надежную работу устройства при любых погодных условиях.
- Технические характеристики универсальной камеры:
- Сенсор 1/3"; CMOS CCD PC7080
- Разрешение камеры 480 TVL
- 628х582 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности NTSC
- Водонепроницаемость IP66
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка
- Возможность отключения зеркальности.
(для использования как фронтальной) - Гарантия 0,5 года
ОПИСАНИЕ:
- Сенсор 1/3" CMOS CCD PC7080
- Разрешение камеры 480 TVL
- 628х582 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности NTSC
- Водонепроницаемость IP66
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка
Гарантия 0,5 года.
- Возможность отключения зеркальности.
(для использования как фронтальной)
ОПИСАНИЕ:
- Сенсор 1/3" CMOS
- Разрешение камеры 480 TVL
- 628х582 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности NTSC
- Водонепроницаемость IP66
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка
Гарантия 0,5 года.

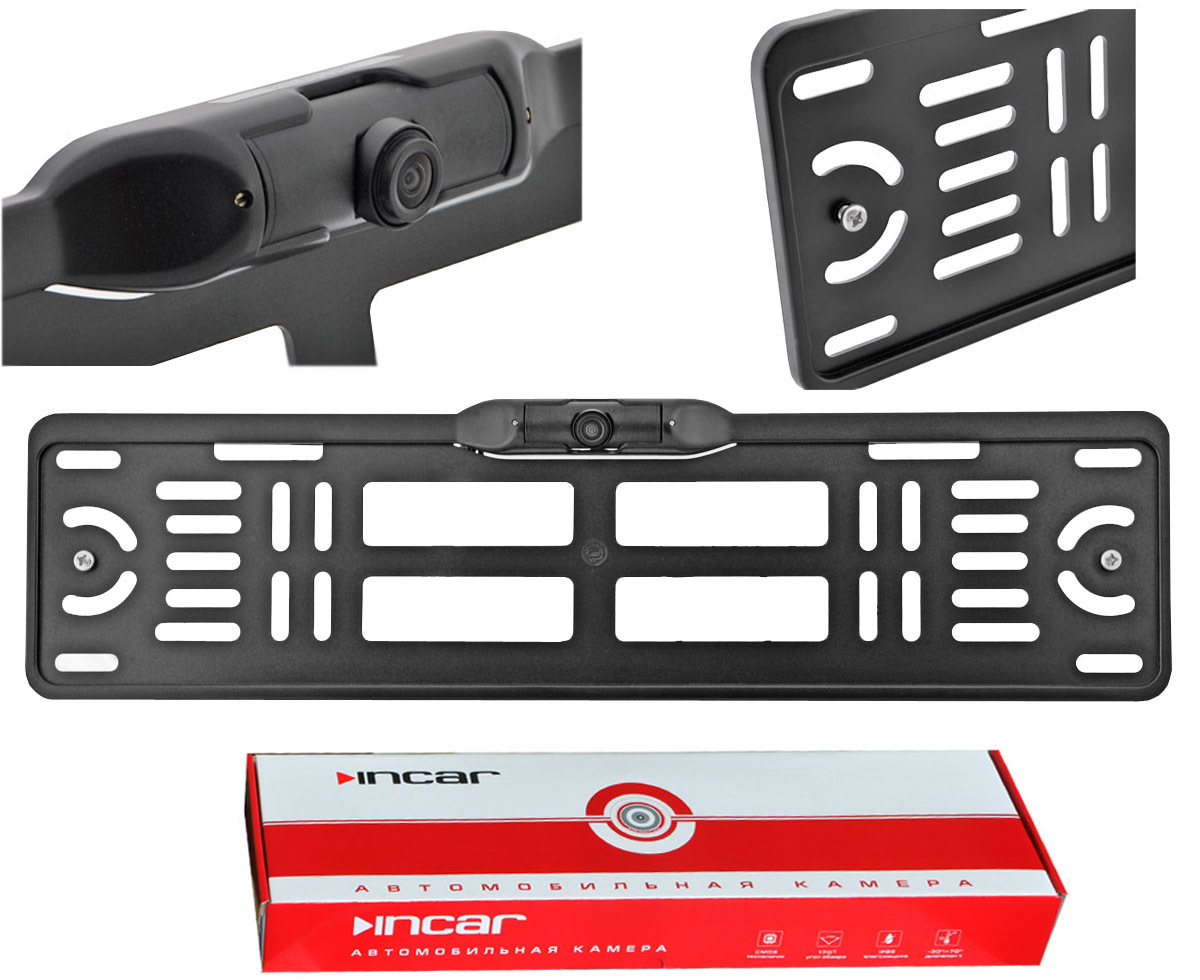

Имеет гайку, встроенную в пластик, и винты для удобства установки государственного номерного знака.
Регулируется угол наклона камеры по вертикали.
ОПИСАНИЕ:

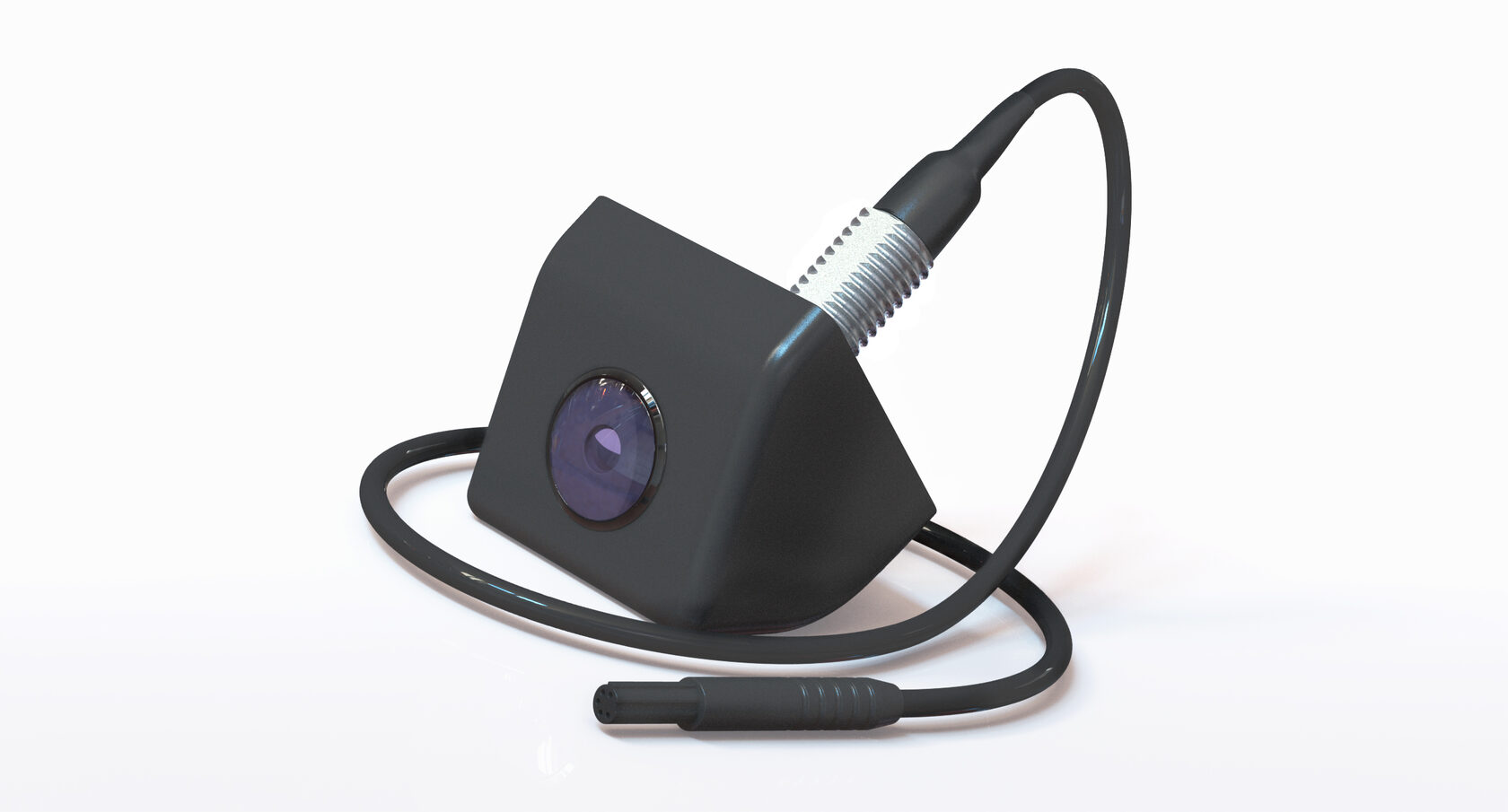

Универсальная камера выполнена в черном пластиковом корпусе и способна передавать изображение с разрешением 520 тв-линий. Камера для авто функционирует в широком диапазоне температур и при низкой освещенности – до 0,1 люкс. Это и высокая степень защищенности камеры от попадания пыли и влаги гарантирует её отличную работу в любое время года.
Отличительной особенностью универсальной автомобильной камеры является наличие встроенного омывателя, который обеспечивает чистоту линзы. Камера с омывателем позволит выводить на монитор ясную и четкую картинку в любых погодных условиях.
Подсветка: Нет
Система видео: NTSC
Разрешение: 520 тв-линий
Минимальная освещённость: 0,1 люкс
Разрешение сенсора: SD (762x504)
Угол обзора: 170º (по диагонали)
Сенсор: PC7080D
Структура линзы: Широкоугольная стеклянная 3G1P
Тип передачи изображения: Прямое / Зеркальное
*установка на автомобили, которые имеют стеклоочиститель заднего стекла
Подходит на различные марки и модели автомобилей!
Совместимость уточняйте у менеджера!
- Сенсор 1/3" CMOS PC1099
- Разрешение камеры 600 TVL
- 976x496 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности PAL/NTSC
- Водонепроницаемость IP67
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка
- Гарантия 0,5 года
Подходит на различные марки и модели автомобилей!
Совместимость уточняйте у менеджера!
- Сенсор 1/3" CMOS PC1099
- Разрешение камеры 600 TVL
- 976x496 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности PAL/NTSC
- Водонепроницаемость IP67
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка
- Гарантия 0,5 года
Подходит на различные марки и модели автомобилей!
Совместимость уточняйте у менеджера!
- Система видео NTSC Разрешение 1000 тв-линий
- Минимальная освещённость 0,01 люкс
- Разрешение сенсора HD 720P (1280 x 720)
- Угол обзора 170º (по диагонали)
- Сенсор 1409, HD (720P)
- Структура линзы Широкоугольная стеклянная 3G1P
- Тип передачи изображения Зеркальное
Подходит на различные марки и модели автомобилей!
Совместимость уточняйте у менеджера!
- Система видео NTSC Разрешение 1000 тв-линий
- Минимальная освещённость 0,01 люкс
- Разрешение сенсора HD 720P (1280 x 720)
- Угол обзора 170º (по диагонали)
- Сенсор 1409, HD (720P)
- Структура линзы Широкоугольная стеклянная 3G1P
- Тип передачи изображения Зеркальное
Данный комплект позволяет подключить камеру заднего вида к оригинальному дисплею автомобилей MAZDA 3 (2014+), 6 (2015+), CX-5 (2015+) с полным сохранением алгоритма включения и настройки оригинальной камеры.
- Разрешение камеры 480 TVL
- 628х582 пикселей
- Угол обзора 170*
- Минимальная освещенность 0,1 LUX
- Система цветности NTSC
- Водонепроницаемость IP66
- Видео выход 1.0Vp-p,750hm
- Отключаемая парковочная разметка

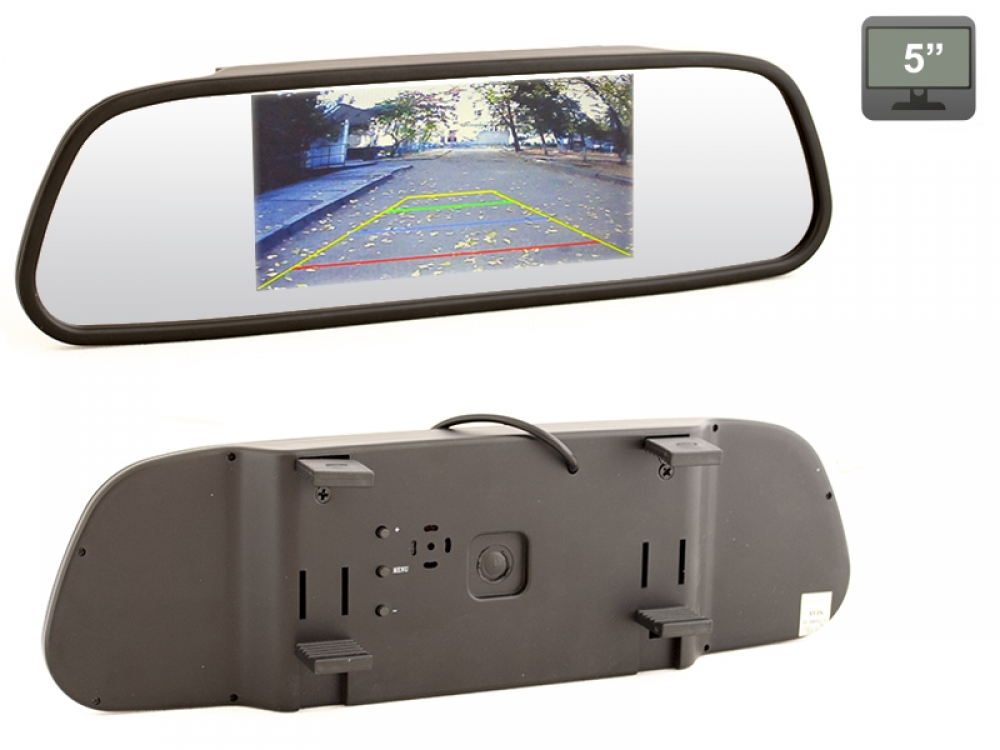

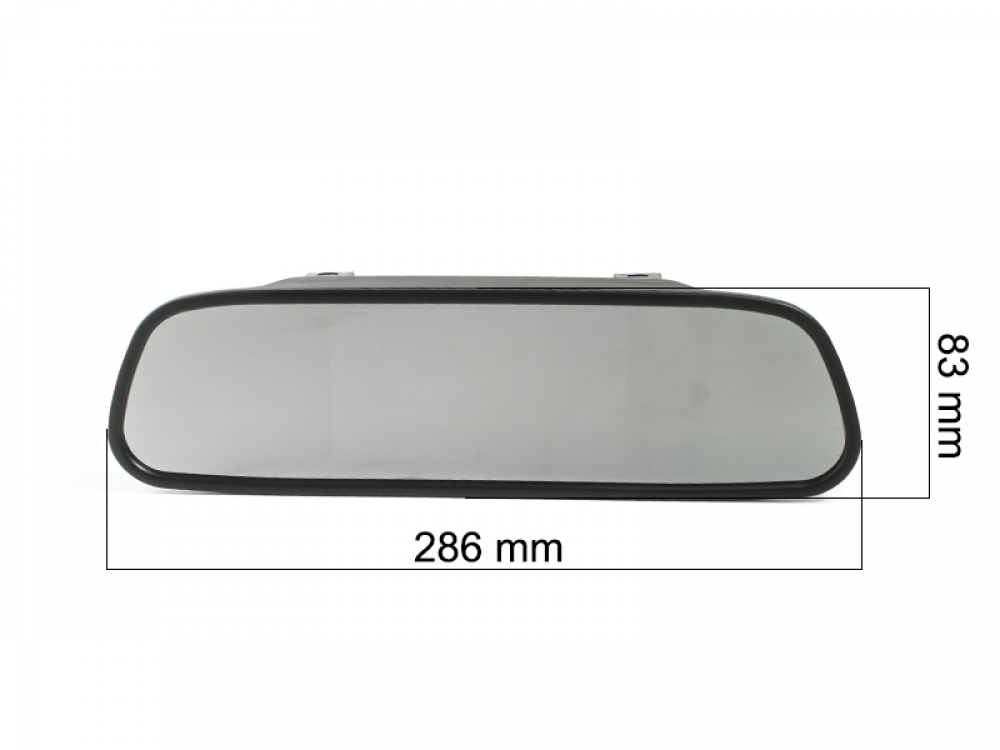

Встроенный TFT LCD монитор с диагональю 5" имеет надежное разрешение и яркость, обеспечивающие качественное изображение, которые выводится прямо на поверхность зеркала. Изображение настраивается автоматически.
В набор входит зеркало заднего вида и соединительные провода, все остальные устройства нужно покупать дополнительно. Данная модель устанавливается на штатное зеркало вашего автомобиля и подходит для любых марок.
Диагональ экрана: 5"
Тип экрана: TFT LCD
Разрешение: 800 x 480
Соотношение сторон: 16:9
Яркость: 300 кд/м2
Контрастность: 350:1
Система цветности: NTSC/PAL
Качественное изображение разрешением 800 х 480 пикселей выводится на TFT LCD экран. При начале парковки экран включается автоматически.
Диагональ экрана: 5"
Тип экрана: TFT LCD
Разрешение: 800 х 480
Соотношение сторон: 16:9
Яркость: 300 кд/м2
Система цветности: NTSC/PAL
Диагональ экрана: 5"
Тип экрана: TFT LCD
Разрешение: 480 х 272
Соотношение сторон: 16:9
Яркость: 400 кд/м2
Система цветности: NTSC/PAL

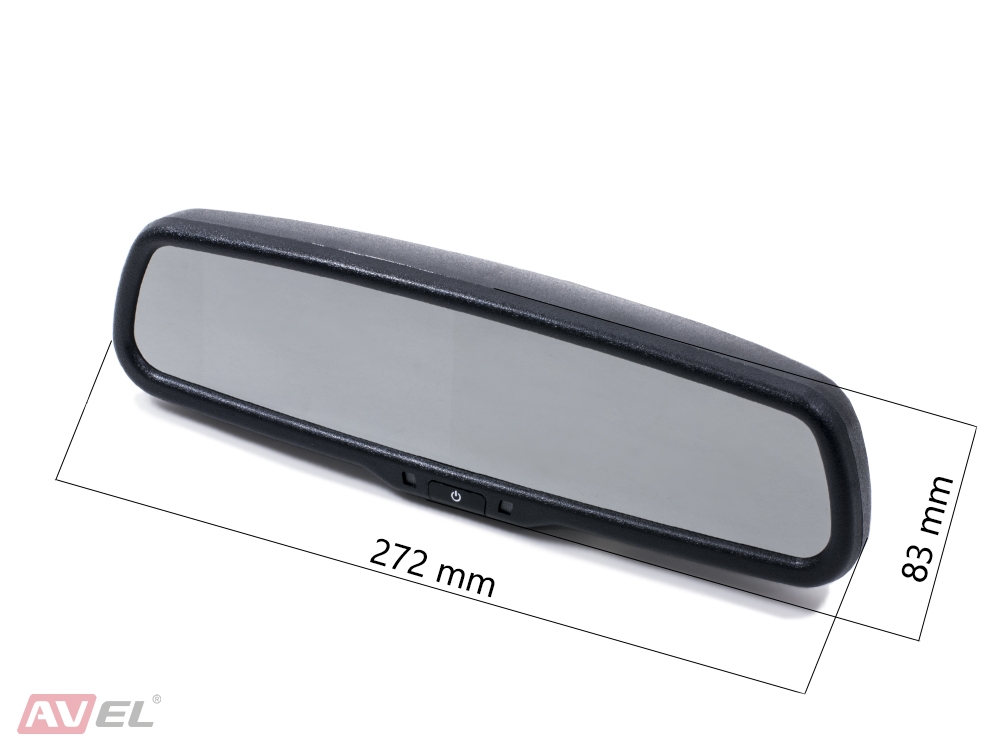

Зеркало-монитор для автомобиля, которое работает совместно с парковочной видеокамерой и не требует разбора передней панели авто.

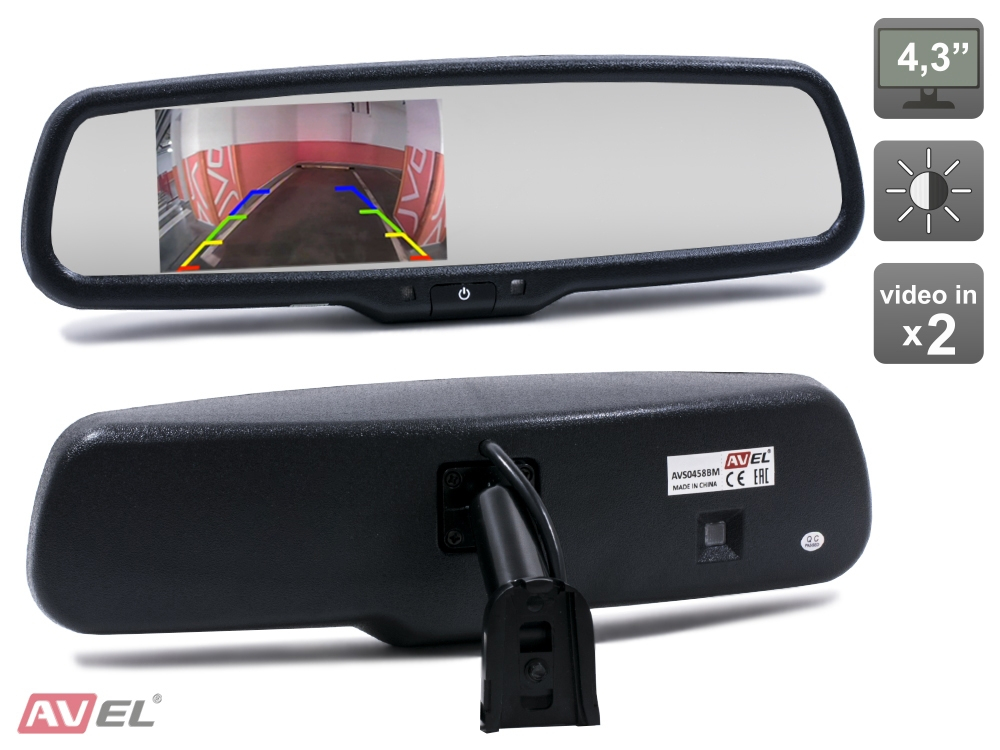

Зеркало с монитором 4.3 дюйма станет для вас отличным помощником при парковке автомобиля. Такой диагонали экрана достаточно для комфортного просмотра, ведь устройство располагается недалеко от водителя на уровне глаз. Монтаж зеркала заднего вида с монитором производится вместо штатного при помощи крепления в комплекте девайса, которое подходит к большинству автомобилей. Однако есть и исключения среди множества совместимых марок, поэтому для замены штатного зеркала заднего вида в авто может потребоваться крепление
Диагональ экрана: 4.3"
Тип экрана: TFT LCD
Разрешение: 480 x 272
Соотношение сторон: 16:9
Яркость: 300 кд/м2
Контрастность: 350:1
Система цветности: NTSC/PAL
- Монитор: 4,3" TFT LCD
- Разрешение 800 x 480 (16:9)
- Отношение сторон дисплея : 16:9.
- Видеорегистратор, Novatek 96650.
- CMOS сенсор OV0330 Full HD.
- Угол обзора видеорегистратора 120
- Разрешение видеозаписи : 1080P, 30f/s.
- Видеостандарт :PAL/ NTSC (Автоопределение)
- Контрастность1 :350
- Рабочее напряжение сети 12 V
- Видеовход - V1 (для DVD и камеры переднего вида).
- Видеовход - V2 (для камеры заднего вида с автоматическим включением).
- Подсветка: LED (белый цвет)
- Рабочая температура: от -20 до +60 C
- Габариты 267мм x 42мм x 81мм Разновидности зеркал:
- FR-07
- HY-08
- FR-09
- TY-05
- VW-02
- VW-06
- Параметры дисплея TFT LCD 4,3" (16:9); автоматическое включение при подаче видеосигнала; принудительное выключение с помощью кнопки управления, с памятью последнего режима.
- Яркость дисплея 1000 кд/м²; регулировка яркости с помощью кнопки управления, с памятью последней настройки.
- Видеовход 2 композитных CVBS (RCA); автоматическое переключение между видеоканалами.
- Формат сигнала PAL/NTSC с функцией автоопределения.
- Напряжение питания DC 12V
- Автозатемнение Нет
- Потребляемый ток для модели ‹ 220 mA
- Температура эксплуатации -20° - +65°
- Тип исполнения Штатное полноразмерное зеркало с интегрированным универсальным креплением, к которому подсоединяется специальный съёмный адаптер серии MB
- Габариты (ШхГхВ) 267mm×42mm×82mm
Разновидности зеркал:
- Модель Gazer MU500 - 8430 руб.
- Модель Gazer MU700(с автозамеинением) - 14260 руб.
- Параметры дисплея TFT LCD 4,3" (16:9); автоматическое включение при подаче видеосигнала; принудительное выключение с помощью кнопки управления, с памятью последнего режима.
- Яркость дисплея 1000 кд/м²; регулировка яркости с помощью кнопки управления, с памятью последней настройки.
- Видеовход 2 композитных CVBS (RCA); автоматическое переключение между видеоканалами.
- Формат сигнала PAL/NTSC с функцией автоопределения.
- Напряжение питания DC 12V
- Автозатемнение Нет
- Потребляемый ток для модели ‹ 220 mA
- Температура эксплуатации -20° - +65°
- Тип исполнения Штатное полноразмерное зеркало с интегрированным универсальным креплением, к которому подсоединяется специальный съёмный адаптер серии MB
- Габариты (ШхГхВ) 267mm×42mm×82mm
- Full HD 1920x1080, 30 fps
Разновидности зеркал:
- Модель Gazer MU500 - 17860 руб.
- Модель Gazer MU700(с автозамеинением) - 23980 руб.
Видеоинтерфейсы, переходники для вывода изображения с камеры заднего вида
на оригинальное ГУ автомобиля
Недавно "шоркнул" бампер об металлическую хрень при парковке . Серьезно задумался об установке камеры, смущает монитор, а точнее его отсутствие, и стоимость всех работ. Может кто-то уже поставил. Высказывайте свои мысли. делитесь опытом.
Все привет! Сам езжу на KIA SOUL, но у родителей свежий C3 Picasso.
Расскажу про опыт установки камеры заднего вида и головного устройства (7" тач + DVD + Navi+вход для камеры). Машинка С3 довольно "специфическая" . Я сам занимаюсь доп. оборудованием и имею опыт, поэтому могу сравнить. После долгих поисков и примерок выяснили, что из всех доступных штатных камер на C3 Picasso подходит только вот эта камера:
Она хорошо встает по углу наклона и закрывает штатное отверстие от фонаря, подсветка номера сохраняется. Правда требуется дополнительная доработка защелок и мы для надежности посадили на клей. Именно ШТАТНЫХ камер на C3 Picasso пока нет. Так что или так или ставьте универсальную (например в рамке номера).
Насчет головного устройства тоже повозились. Сначала вытащили магнитолу 1DIN и пластиковый карман. Спилили посередине перемычку. Замерили размер, получилось странное отверстие. Больше, чем 2DIN на 1.5 см. То есть либо нужно искать переходную рамку (пока не видел), либо как сделали мы подобрать что-то похожее. Получилось, что очень четко встает голова от Passat B5 - см. фото
На днях сделаю фотки как все встало и работает, выложу обязательно.
Машина пока редкая, действительно штатного оборудования пока мало. Даже среди производителей в Китае, которые делают все для всего пока найти сложно! Так что удачи в творческом поиске.
Еще насчет сохранения гарантии. Гарантию дает производитель автомобиля, а не дилер. У дилера задача напугать и заработать. Не секрет, что обслуживание и доп. оборудование их основной источник доходов Так что ставьте допы смело, просто спрашивайте у автосервиса копию сертификата (есть ГОСТ добровольный сертификат, выдается НАМИ) и берите заказ-наряды. Проблем у официалов гарантированно не будет.
Ранее писал про установку головного устройства на Android от Teyes в комплекте с которым была камера заднего вида, причем отличного качества! Опустим лирику и перейдем сразу к делу.
Камеру установил без сверления на хомутах + двусторонний скотч. Держится не оторвать, можно было обойтись и без хомутов. Проводку кинул по порогу, провода хватило впритык, питание от заднего фонаря.
В прошивке Teyes всё продумано и даже линии парковки легко настраиваются. Подкрутив немного получил следующую картинку:
Жаль запись экрана идет только с качеством 480p, в реальности всё намного лучше. Ну и после парковки что на видео попа авто выглядит вот так:
Камера заметна, читать номер не мешает, но можно заменить на что-то более изящное, типа в штатный плафон
А теперь для ценителей повторять или оценивать объем работы. Расскажу про процесс установки, благо там есть что рассказать.
Сдергиваем пластик с пятой двери, добираемся до плафона подсветки номера и через него протягиваем кабель камеры. Саму камеру фиксируем на двусторонний скотч.
Кабель должен пойти по крышке в спец отверстие и далее его нужно вытащить из под потолка. Не забываем припаять плюс и минус к фонарю заднего хода.
Откручиваем боковую обшивку. Я её не снимал, достаточно было немного отогнуть и пропустить кабель. Который потом выйдет со стороны молдинга пассажирской двери.
Снимаем молдинг обоих дверей, отщелкиваем пистону с накладки порога, снимаем накладку и видим щель, через которую нужно пропустить кабель. Можно использовать проволоку.
В итоге кабель выйдет спереди водительской двери, пойдет над накладкой под рулем и выйдет за магнитолой. У меня кабеля хватило, но лучше заранее померить.
Как времянку кинул USB хаб под флешки с музыкой в бардачок, там такая дырень, что рука спокойно проходит :)
Включается камера очень быстро, ночью отличный обзор, днем еще лучше! Не думал что положат комплектную камеру AHD. Прям очень доволен результатом.
Машина прокачана! Всё вместе вышло 13к, осталось загнать штатный мафон и будет еще дешевле.
Кстати скоро распродажа на Али, может продавец сделает скидки на Teyes SPro.
Citroen C-Crosser 2011, engine Gasoline 2.0 liter., 147 h. p., Front drive, CVT — tuning
Comments 15
приветствую! такой вопрос…а постоянную запись видео с камеры з/х можно как нибудь организовать?! не задумывались?
Здравствуйте. А как тянули провода и тюльпаны через резиновую гофру между задней дверью и салоном?
Проволокой, к ней примотал изолентой тюльпаны один за другим, чтобы проходили в отверстие. И далее кое как пропихнул, саму резиновую гофру выдергивал из обоих отверстий, так чтобы она повисла на проводах.
Как держится на скотче норм? не отпадывает?
Да всё норм, сцепилось хорошо, проблем нету
спасибо, в плафон неохото, вот и думаю чтобы не сверлить будет держаться или нет и как после моек?
Там ещё стяжка страхует. Со временем только сама камера немного помутнела. Изображение не такое четкое как раньше.
У них есть камера ещё лучше. Вот тут человек сравнивает
Не лучше, а такая же, даже сам автор так говорит (4:55 на видео). Так же у него не хватило умения заземлить выведенные провода от магнитолы, чтобы избавиться от полос. Если бы вы прочитали весь пост, то увидели бы что я записал видео с экрана 480p, а камера 1080p, т.е. ютуб не передаст всех деталей картинки. В живую просто огонь! В той камере что на видео эффект рыбего глаза и обзор чуть больше, но КАЧЕСТВО картинки ТАКОЕ ЖЕ, камера не лучше, она просто другая по оптике.
Я бы не сказал что чуть больше обзор. Разница приличная. Качество картинки это не все что нужно от камеры заднего вида.
Окей подведем итог:
1. Приличная разница по углам обзора.
2. Качество картинки одинаковое.
3. На видео камера не лучше, она просто другая по углам обзора.
4. Я доволен штатной камерой.
