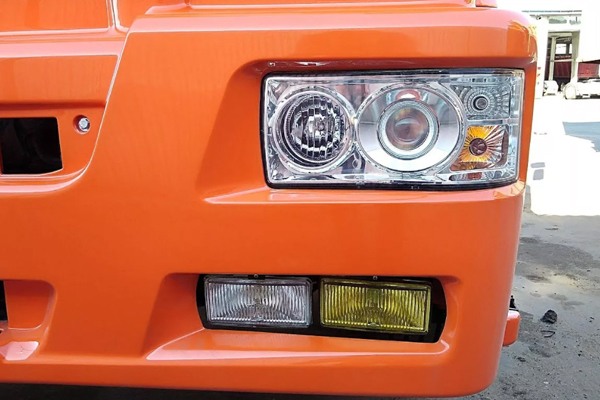

Установка противотуманных фар камаз
Выполняем установку дополнительных и противотуманных фар на любые модели автомобилей КамАЗ - 43118, 43114, 6520 и другие. Монтаж выполняется параллельно установке фар головного освещения либо в качестве дополнительной услуги.
Цены на монтаж ПТФ
| Замена противотуманных фар (без снятия бампера) | СТОИМОСТЬ С НДС |
|---|---|
| Замена противотуманки в бампере | от 500 руб. / шт |
| Установка противотуманных фар | от 2 000 руб. / комплект |
| Замена фар и фонарей (без снятия бампера) | |
| Заменить и отрегулировать переднюю фару | от 500 руб. / шт |
| Снять/поставить задний фонарь | от 300 руб. / шт |
| Установка тюнинг фар | от 1 500 руб. / комплект |
| Установка тюнинг фонарей | от 800 руб. / комплект |
| Замена ламп (без снятия фары и бампера) | |
| Замена лампы в фаре | от 200 руб. / шт |
| Замена лампы в фонаре | от 200 руб. / шт |
| Замена лампы в бамперной противотуманке | от 300 руб. / шт |
| Установка ксенона (без снятия фар и бампера) | |
| Установка ксенона в передние фары | от 800 руб. / комплект |
| Установка би-ксенона | от 1 000 руб. / комплект |
| Установка ксенона в бамперные туманки | от 800 руб. / комплект |
| Замена ксеноновой лампы | от 300 руб. / шт |
| Установка дополнительного оборудования | |
| Установка ходовых огней | от 1 000 руб. |
| Установка датчиков парковки | от 2 000 руб. / комплект |
| Установка радар-детекторов и видеорегистраторов | от 500 руб. |
| Общие работы | |
| Снять / поставить бампер | от 800 руб. |
| Регулировка фар / туманок | от 500 руб. |
Чтобы свет противотуманок не бил глаза водителю, мы ставим их близко к дорожному полотну. Для лучшего освещения дороги мы также предлагаем установить светодиодную балку - это группа светодиодов на едином металлическом корпусе. При необходимости, ставим фару-искатель или прожектор на крышу.
Выполняем установку дополнительных и противотуманных фар на любые модели автомобилей КамАЗ - 43118, 43114, 6520 и другие. Монтаж выполняется параллельно установке фар головного освещения либо в качестве дополнительной услуги.
Цены на монтаж ПТФ
| Замена противотуманных фар (без снятия бампера) | СТОИМОСТЬ С НДС |
|---|---|
| Замена противотуманки в бампере | от 500 руб. / шт |
| Установка противотуманных фар | от 2 000 руб. / комплект |
| Замена фар и фонарей (без снятия бампера) | |
| Заменить и отрегулировать переднюю фару | от 500 руб. / шт |
| Снять/поставить задний фонарь | от 300 руб. / шт |
| Установка тюнинг фар | от 1 500 руб. / комплект |
| Установка тюнинг фонарей | от 800 руб. / комплект |
| Замена ламп (без снятия фары и бампера) | |
| Замена лампы в фаре | от 200 руб. / шт |
| Замена лампы в фонаре | от 200 руб. / шт |
| Замена лампы в бамперной противотуманке | от 300 руб. / шт |
| Установка ксенона (без снятия фар и бампера) | |
| Установка ксенона в передние фары | от 800 руб. / комплект |
| Установка би-ксенона | от 1 000 руб. / комплект |
| Установка ксенона в бамперные туманки | от 800 руб. / комплект |
| Замена ксеноновой лампы | от 300 руб. / шт |
| Установка дополнительного оборудования | |
| Установка ходовых огней | от 1 000 руб. |
| Установка датчиков парковки | от 2 000 руб. / комплект |
| Установка радар-детекторов и видеорегистраторов | от 500 руб. |
| Общие работы | |
| Снять / поставить бампер | от 800 руб. |
| Регулировка фар / туманок | от 500 руб. |
Чтобы свет противотуманок не бил глаза водителю, мы ставим их близко к дорожному полотну. Для лучшего освещения дороги мы также предлагаем установить светодиодную балку - это группа светодиодов на едином металлическом корпусе. При необходимости, ставим фару-искатель или прожектор на крышу.
я постараюсь написать очень подробный отчет, что после
Любой человек смог подключить их прям возле дома, и не платит никому денги!
самое Главное Снимите клемы акумулятора!
буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно!
и так начнем! вначале что нам нужно!
1) сами ПРОТИВОТУМАНКИ!
я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!
и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок)
тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!
начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой,
поэтому пишу как делал я)
снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле
тоесть после этих действий у нас уже есть цепь
12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)
далее
контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму)
пол пути прошли
идем далее
86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!
все осталось последнее сами противотуманки,
начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо!
а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)
если противотуманки не работаютприслушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставте все в авто)))
надеюсь я правильно обьяснил и понятно! если что забыл спросите в коментах я отвечу!
да и я очень устал писать все это, поэтому пожелейте меня и нажмите МНЕ НРАВИТЬСЯ!
Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.
Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.
Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.
Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.
Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.
Вот так выглядит схема подключения кнопки ПТФ через реле:
На ней все предельно просто и понятно.
- С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
- На второй контакт кнопки подается минус.
- Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
- К контакту (86) подключается минус.
Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.
Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива
Как видно из представленной выше схемы, для подключения противотуманок понадобятся:
- сами ПТФ;
- реле противотуманных фар;
- кнопка включения/выключения фар;
- предохранитель 10 А;
- провода и соединительные клеммы.
Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.
ВИДЕО ИНСТРУКЦИЯ
" alt="">
Полезные правила — надо знать
При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.
Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.
- Самих противотуманок должно быть две штуки — не больше и не меньше.
- Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
- Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.
В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.
Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.
Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.
Для чего нужны противотуманки?
Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?
Подключение противотуманок через реле: схема и инструкция
Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.
С чего начать монтаж?
Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.
Соединяем контакты
Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.
О проводах
Второй вариант установки
Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется – это пара новых противотуманок и до 100 сантиметров провода (про запас).
Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).
Каким требованиям должны соответствовать ПТФ?
Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:
Заключение
