Основа классификации

Фаркоп для Лады Приора седан классифицируют по ряду признаков.

Признак

Можно купить на авто фаркоп от неизвестного производителя. Подобное устройство не имеет маркировку. Минус конструкции заключается в наличии уголка, выступающего на 5 см под полом запаски. Можно выбрать аналогичную продукцию компании “Трейлер”. У данной модели предусмотрен съемный шар и поперечная балка с квадратным сечением.

Допускается установка фаркопа на Приору от компании “Лидер-плюс”. Если Ладу седан тюнинговать устройством модели VAZ-05, тогда съемный шар потребуется периодически снимать и монтировать. Этот фаркоп оснащен 2 болтами, резьба которых под определенной нагрузкой растягивается, деформируется.

Рассматриваемое устройство продается без распорных втулок, что отрицательно сказывается на лонжеронах (они гнутся). Установка этой модели на седан предусматривает близкое расположение усилительного уголка левой лапы к трубе глушителя. Для самостоятельного изготовления фаркопа потребуются следующие материалы:

• шаровой механизм с проушинами;
• труба длиной в 1 м;
• уголок;
• гайки, болты диаметром в 14 мм, шайбы.

Если предусматривается изготовление съемного буксировочного устройства, тогда понадобятся дополнительные уголки, гайки и откидной борт. Последние элементы предназначены для удобной перевозки грузов значительной длины. Монтажные работы выполняются с помощью трубы прямоугольного сечения и листа металла.

Изготовление и монтаж сварной модели В-10

Чтобы сделать автомобильный фаркоп своими руками, потребуется снять с Приоры бампер. В проушинах делают отверстия. Конструкция сваривается с трубой длиной в 1 м. Делают наметку центрального участка монтажа. При примерке отметка должна находиться между траверсами. К нему приваривают кусок металлической конструкции.

Следующий этап заключается в крепеже уголка к средней части сварного устройства. Данный процесс необходим для увеличения жесткости конструкции и создания съемного узла. К балке приваривают гайки. Первый элемент состыковывают с центральной частью.

Для подачи электроэнергии к прицепу рекомендуется удлинить магистраль через заднюю оптику. По завершении монтажа фаркоп грунтуют и красят. Если на Приору устанавливается продукция компании AytoS, тогда понадобится антикор и ключи. Модели В-10 и VAZ-05 не оказывают отрицательного влияния на функциональность штатного парктроника.

Подобные устройства легко монтируются на различные модификации авто ВАЗ-2110, включая Ладу Приора. Специалисты рекомендуют автовладельцам покупать сварные фаркопы, так как они считаются более надежными, чем съемные конструкции. Предварительно проверяют надежность крепления. Для этого потребуются усиливающие пластины. Отверстия в кузове делают для фиксации тягово-сцепного устройства. Его диаметр должен равняться 12,5-13 мм.

Следующий этап предусматривает обработку отверстия антикором. Средство предотвращает появление ржавчины в месте обустройства отверстия. Для фиксации конструкции потребуются гайки, болты и шайба. Затем подключают тягово-сцепное устройство. При необходимости демонтируется задний бампер. Чтобы влага не попадала на провода, производится их изоляция.

Поскольку я решил, что машина мне необходима и для хозяйственных нужд в том числе, то очень неплохо было бы разжиться фаркопом. Да и прицеп в будущем я планирую всё-таки приобрести. Как обычно, всё просто: приезжаем в магазин, просим фаркоп. Оставляем за него около 3-3,5 тысяч, забираем, уезжаем.

Комплектация фаркопа. Я прошу прощения за качество фотографии. Конкретно этой и последующих, если тоже будут встречаться такие себе

В комплект входят штанга с пятью точками крепления, крюк с двумя точками крепления, монтажная пластина для розетки, корпус розетки, клеммник розетки, крепёж, и проводка. К проводке были заботливо положены коннекторы, болтики и гаечки крепления розетки и даже пара нейлоновых хомутиков (стяжек). Милота какая. Самое главное — это сертификат. Мы же, вроде как, изменения в конструкцию авто вносим. Или нет?

В принципе, схема установки понятна и интуитивно, но я сверялся с бумажной схемой, так как занимался один и проконсультироваться было не с кем. Значит, суть такова. Разбираем нишу запаски, всё из неё выкидываем, вытаскиваем сверху три заглушки из заводских отверстий. Через эти отверстия пройдут три коротких болта. Естественно, через широкие шайбы, снизу закручиваются самоконтрящиеся гайки.

Я поставил болты не так, как в инструкции (снизу), а поставил их сверху просто потому, что мне так было удобнее

Помимо болтов в нише запаски есть ещё две точки крепления — по бокам сквозь лонжероны. А вот тут уже с отверстиями есть нюансы. Если снизу понятно, куда вставлять болты, то сверху уже отверстие не соосно нижнему. А всё потому, что это не то отверстие, что нужно. Поэтому берём дрель…

И хреначим снизу прям сквозь нужное отверстие. Необходимо отверстие на 12, но у меня сверла на 12 не было, поэтому отверстие на 10 я дорабатывал бор-машинкой. Это недолго. Но по инструкции, болт должен проходить через втулку. Так что вообще-то надо сразу сверлить отверстие на 18. Втулки я не поставил. И, скорее всего, зря. Так как при затягивании болта снизу я не заметил, как лонжерон сверху начал деформироваться. Сверху никто не контролировал, подсказать было некому. Я порасстраивался, но потом подумал, что это не бугатти вейрон всё-таки, поэтому

В общем, крутим сквозь лонжероны длинные болты, естественно, через широкие шайбы и самоконтрящимися гайками.

Далее прикручиваем крюк на два длинных болта, один из которых также крепит ещё и монтажную пластину для розетки. На этом всё, переходим к электрике. Электрикой я занялся на следующий день, так как, честно говоря, побаивался за неё браться. Снял бампер на всякий случай, декоративную накладку багажника. Под ней обнаружил заводской жгут проводов. Вот вдоль него я и проложил проводку фаркопа, прикрепив к нему стяжками. А выход оформил через резиновую заглушку, что находилась около задней противотуманной фары. В заглушке предварительно я сделал отверстие.

Ну а далее ведём провод к розетке. Тут главное — не зажать провод между бампером и фаркопом, когда ставишь бампер на место, как это получилось у меня сначала.
После этого осталось врезаться в проводку фонарей. Видимо, для этого в комплекте шли коннекторы. Но я вспомнил другой способ, который мне давно показывал мой друг, электрик-любитель. Используя маленькие клеммы типа "папа" подсоединяем провода прямо к разъему.

Сидят они там довольно надёжно, замыкание маловероятно, и при этом мы вообще никак не трогаем заводскую проводку.

Фару Фонарь снимать не требуется. Хотя я, конечно же, одну один, на всякий случай снял.
Необходимые контакты я определял методом тыка при помощи случайно попавшейся лампочки, которая выполняла роль индикатора у меня. Парни посерьёзнее, конечно же, воспользуются мультиметром. Если не ошибаюсь, к правому фонарю идут три провода: минус, поворотник и габарит, а к левому четыре: габарит, поворотник, стоп-сигнал и птф.
Розетку подключаем по следующей схеме

Далее всё собираем, убираем инструмент, надеваем на шар крюка голову от резиновой куклы и едем цеплять сучек прицеп, чтобы проверить, как всё работает. Но вот у меня возможности проверить пока что, к сожалению, нет.

Да, и забыл сказать, что короткие болты, которые крепят фаркоп через нишу запаски, я подрезал с гайкой заподлецо, чтобы нигде не зацепились, мало ли чего.

С завода автомобили не оснащаются прицепными устройствами, но большинство производителей предусматривают возможность их установки на транспортное средство. На Приору также можно установить фаркоп, благодаря которому можно эффективность эксплуатации ТС. Имея возможность установки тягово-сцепного устройства на Приору, многие автовладельцы не задумываясь, используют ее. Единственные трудности, с которыми сталкиваются автолюбители — выбор фаркопа на Приору, а также его монтаж механической и электрической части. В этих вопросах разберемся более детально.

Какой фаркоп выбрать на Приору и необходимые инструменты для проведения монтажных работ

На ВАЗ-2170 выпускаются тягово-сцепные устройства разными производителями, и отличаются изделия не только стоимостью, но и качеством. Наиболее распространенные модели фаркопов на Приору от следующих брендов:

• Bosal (1226a и 1228);
• VasTol;
• Vamer;
• AvtoS;
• Лидер.

Чтобы выбрать качественное прицепное изделие на Приору, нужно смотреть на стоимость, внешний вид и комплектацию. Средняя стоимость ТСУ составляет 3000-4000 рублей. Кроме того, в комплектацию должны входить крепежные элементы (болты, гайки, шайбы, гроверы), втулки, а также может присутствовать розетка с проводкой. Если выбираете изделия от популярного производителя Bosal, то важно знать следующее:

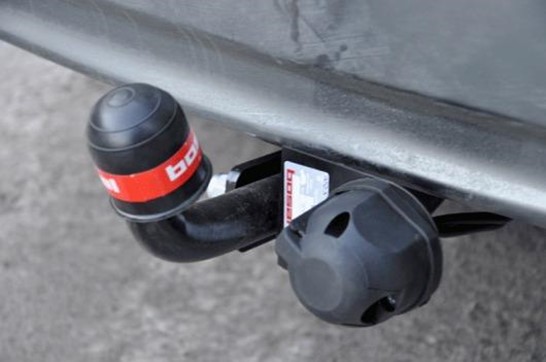

1. Прицепное Bosal 1228 предназначено для автомобилей Приора 1 или дорестайлингового типа. Отличительная особенность на ТСУ заключается в длине выступающего шара.
2. Прицепное устройство Bosal 1226a предназначено для Приоры 2 или рестайлинговой версии (после 2013 года), но оно также подходит и для автомобилей дорестайлингового типа.

Основное отличие в устройствах заключается в длине выступающего шара. На Приоре 1 бампер выступает меньше, чем на Приоре 2 (рестайлинг). Вся суть в размерах бамперов, и если на вашей Приоре 1 установлен новый бампер (рестайлинг), тогда покупать необходимо только фаркоп с удлиненным выступом шара.

Отличаются фаркопы разных производителей не только качеством, но и конструкцией. Наиболее популярными являются модели, которые показаны на фото выше. Однако есть и другие модификации.

Этот фаркоп предназначен для установки на Приору в кузове универсал. Есть и другие варианты, например, как показано на фото ниже.

Такая модель подходит для автомобилей Приора всех типов кузовов, и отличается компактными габаритами. Однако его минус в том, что продольное крепление является менее надежным, чем в предыдущих вариантах.

Выбирая фаркоп на Приору, следует уточнять у продавца для каких версий автомобиля он предназначен (дорестайлинговые или рестайлинговые), чтобы не пришлось его менять. В любом случае, если фаркоп устанавливается для постоянного использования, то на таком устройстве не стоит экономить, покупая дешевые модели от неизвестных производителей.

Это интересно! Тягово-прицепное устройство устанавливается на автомобиль не только для того, чтобы иметь возможность транспортировать прицепы с грузом. Автовладельцы также используют такие устройства для защиты заднего бампера от повреждений. Ведь наиболее распространенный вид ДТП, когда в заднюю часть вашего автомобиля въезжает другое авто, водитель которого несвоевременно реагирует на дорожную обстановку.

Инструкция по установке фаркопа на ВАЗ-2170 Приора: механический монтаж

Практически в каждом комплекте тягово-прицепного устройства имеется инструкция по установке фаркопа, которую следует использовать за основу при выполнении монтажных работ. Единственный момент, что производители таковых изделий рекомендуют доверить проведение работ на СТО специалистам, но ничего сложного в процедуре монтажа фаркопа на Приору нет, поэтому рассмотрим детально каждый шаг по установке изделия.

Начинается процесс с того, что тягово-сцепное устройство предварительно подготавливается к монтажу. Эта процедура предусматривает установку креплений, и выполняется согласно схеме, которая прилагается к комплекту. Схема сборки фаркопа (как и его установки) отличается в зависимости от конфигурации изделия. Ниже представлено несколько вариантов прицепных устройств на автомобили марки Приора:

1. Первый вариант фаркопа на Приору. Выпускается разными производителями, и является более распространенным вариантом. Однако выбирать его не стоит в том случае, если на автомобиле установлено ГБО. Ведь для фиксации такого фаркопа, понадобится демонтировать баллон, а значит, не обойтись без посещения автосервиса. Используйте схему ниже, чтобы собрать и подготовить изделие к установке.
2. Второй вариант прицепного устройства на Приору. Оптимальное решение для автомобилей Приора с установленным ГБО.

У разных производителей конфигурация изделий может иметь незначительные отличия. Рассмотрим оба варианта установки фаркопов на автомобили Лада Приора в кузове седан, хэтчбек и универсал. Большинство ТСУ являются универсальными, и подходят на Приоры в разных типах кузовов.

Для начала рассмотрим, как установить фаркоп на Приору первого типа. Ниже представлена инструкция, которая будет полезна, если в комплектации к набору она отсутствует.

После того, как фаркоп будет подготовлен к процессу монтажа, можно приступать к реализации соответствующих действий.

Производитель рекомендует устанавливать болты так, чтобы шляпка была снизу. Это делается для того, чтобы исключить в последующем развитие коррозии на резьбовой части, что затруднит снятие прицепного устройства. Как правило, такой рекомендацией автовладельцы пренебрегают, так как торчащие вверх ножки болтов вызывают неудобство эксплуатации багажным отделом.

В завершении осуществляется затяжка гаек, которыми крепится прицепное устройство к нише для запасного колеса.

Чтобы резьба не ржавела, ее рекомендуется обработать солидолом или нигролом.

Это интересно! Затяжку гаек крепления фаркопа рекомендуется осуществлять динамометрическим ключом. Сила затяжки должна быть в пределах от 40 до 50 Нм.

В завершении протягиваем провод от розетки в багажный отсек, после чего осуществляем процедуру подключения, но об этом можно почитать в соответствующем разделе ниже.

При прокладке жгута проводов от розетки важно учитывать его расположение. Протягивать его необходимо над устройством, а не под ним. Ниже на фото показано, как правильно должен располагаться жгут проводов от розетки прицепного устройства.

Подробное описание, как установить фаркоп на Приору, показано в видео материале ниже.

Собственно Приора с установленным ТСУ.

Рассмотрим еще один вариант установки тягово-сцепного устройства другой модификации.

Установка прицепного устройства ТСУ на Приору

Если вы купили прицепное устройство другой модификации, то проблем с его монтажом также не возникнет. Процедура несколько отличается от той, которая описана выше. Рассмотрим лишь основные нюансы, а в целом процедура выполняется аналогично. Для начала инструкция, которая обязательно поможет в процессе сборки ТСУ.

Ниже рассмотрим процесс установки изделия вот такого типа, как на фото ниже. Обратите внимание на особенность крепления левой части, которая отличается от фаркопа на схеме выше.

И непосредственно подробное описание процесса монтажа ТСУ на Приору:

В завершении заводим проводку в кузовной отдел, после чего приступаем к ее подключению. Ниже на фото показано, как должно получиться в итоге.

Инструкция по установке фаркопа не сложная, и зависит от модификации устройства, так как на изделиях от разных производителей отличаются места крепления, а значит, и разнятся особенности монтажа.

Как подключить розетку фаркопа на Приоре: подробное описание электрической части

Разобравшись с установкой ТСУ на Приору, остается только подключить розетку, благодаря которой на прицепе будет функционировать освещение. Вовсе не обязательно вызывать электрика для того, чтобы он выполнил разводку электрических проводов, и подключил розетку от фаркопа к автомобилю. Сделать это можно самостоятельно, и ниже представлено пошаговое описание процедуры:

Подключение розетки фаркопа может быть реализовано несколькими способами:

Рассмотрим каждый способ отдельно. Самый простой вариант предусматривает прямую врезку проводки в штатные провода. Для этого перекусываем по одному проводу между фарой и фишкой (перекусываем полностью), после чего добавляем в соединение соответствующий провод от розетки. К примеру, к желтому проводу от фары подводится габарит №7 от розетки, и соединяется в скрутку. Для чего нужно разрезать провода?

Можно снять изоляцию, и присоединять провода, после чего места скрутки заизолировать. Однако изоляция лентой не способна обеспечить высокую степень герметичности, что в итоге приведет к окислению проводов в скрутке, поэтому обязательно используем термоусадку. Сделав скрутку из трех проводов, осуществляем лужение соединения, а в завершении, оплавляем термоусадку феном или зажигалкой, тем самым обеспечивая полную герметичность соединения.

На этом процедура врезки завершена. Проверяем исправность функционирования всех элементов на прицепе.

Второй вариант подключения розетки фаркопа на Приоре предусматривает использование тройника. Его можно изготовить самостоятельно, и будет он иметь следующий вид, как показано на фото ниже.

Преимущество такого переходника в том, что не понадобится резать штатные провода. Это особенно актуально для автомобилей, которые еще на гарантии. После изготовления переходника для фаркопа, подключаем его.

Самым правильным способом подключения фаркопа является использование двух дополнительных реле. Эти реле нужны для того, чтобы коммутировать ток, поступающий от блока кузовной электроники на повороты. Повороты на автомобиле подключаются не через реле, как на ранних моделях автомобилей ВАЗ, а с помощью блока кузовной электроники. Ниже показана схема его распиновки блока для автомобилей Приора, Калина и Гранта.

Если коротко, то повороты на прицепе — это дополнительная нагрузка на блок кузовной электроники, который будет при этом нагреваться (за счет потребления лампами большего значения тока). Чтобы исключить эту нагрузку, подключаем провода питания поворотов через два реле (для левого и правого поворота). Принцип подключения имеет следующий вид:

Реле фиксируем в нише рядом с задним фонарем, после чего проверяем работоспособность всех световых приборов на прицепе, и убеждаемся, что все сделано правильно. Ниже на видео показан процесс подключения фаркопа с использованием реле.

На этом процедура установки тягово-сцепного устройства и подключения розетки на Приоре выполнена, и остается только подвести итог. В целом процедура не сложная, но крайне важно ответственно подойти к ее реализации. Для этого обязательно подготовьте необходимый инструмент и материал, который понадобится не только для установки фаркопа, но и подключения его розетки.

Немаловажно осуществлять обработку поверхности металла антикоррозионными средствами, чтобы исключить вероятность образования коррозии. Предварительно стоит купить шайбы для крепления фаркопа большого диаметра, что позволит предотвратить вероятность деформации кузовной части багажника от нагрузки, которую будет испытывать фаркоп при транспортировке прицепов.

В завершении фото Приоры в разных типах кузовов с тягово-сцепными устройствами.

Приора в кузове седан с прицепным устройством.

Приора в кузове универсал отлично смотрится с фаркопом.

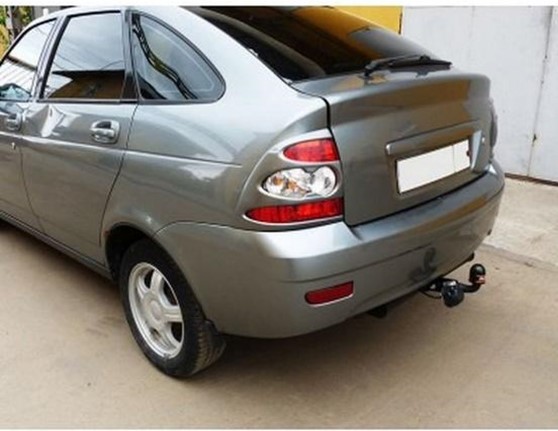

На Приору в кузове хэтчбек также активно устанавливаются тягово-сцепные устройства.

Производитель технологически предусмотрел установку тягово-сцепного устройства (фаркопа) на автомобиль для перевозки грузов с помощью прицепа, но оно не идет в комплекте с продаваемыми моделями Лада Приора. Монтаж дополнительного оборудования не должен нанести ущерб ни автомобилю, ни кошельку автовладельца.

На Ладу Приору предусмотрена возможность установки фаркопов нескольких марок: Avtos (Россия), Лидер Плюс (Россия), Трейлер (Россия), Bosal (Германия), Sheriff (Россия). ТСУ этих производителей имеют сертификаты установленного образца. В соответствии с Руководством по эксплуатации и ремонту ВАЗ 2170 (2171, 2172) установка тягово-сцепного устройства предусмотрена конструкцией. Делаем вывод, что владелец может просто установить данный элемент, а его регистрация в ГИБДД не будет обязательной. Монтаж ТСУ может проводится как самостоятельно, так и сертифицированными специалистами. Технологии не космические, но самостоятельная установка может привести к небольшим доработкам.

С конструкцией фаркопа можно ознакомиться здесь.

После установки фаркопа специалистом у владельца Приоры должны быть на руках следующие необходимые документы:

• Паспорт фаркопа, где проставлена отметка об установке.
• Копия сертификатов фаркопа.
• Чек или накладная на установку ТСУ.

Водителю достаточно предъявить указанные документы по требованию инспектора ГИБДД.

Требования ГИБДД к фаркопам в 2021 году

С1февраля 2021 года вступили в силу усовершенствованные нормативы регулирования изменений вконструкцию автомобилей идругих транспортных средств. Применять эти нормы стали с1июля 2021 года (п. 1Решения Коллегии Евразийской экономической комиссии от25декабря 2018 года № 219.). Отметим, что изменения касаются установки самодельных не сертифицированных ТСУ, либо ТСУ не предусмотренного автопроизводителем образца. Выявленное устройство необходимо либо демонтировать, либо получать одобрение в специализированной лаборатории за собственные деньги. Процесс установки нестандартного фаркопа, требует демонтажа бампера и доработки конструкции багажной части кузова. Подобные манипуляции считают модификацией автомобиля (тюнингом), поэтому регистрация ТСУ в органах ГИБДД обязательна.

Если выявленные изменения не будут устранены втечение 10дней, регистрация транспортного средства прекращается.

Штраф за нарушения при установлении фаркопа

Специального нормативного акта, касающегося непосредственно ТСУ, не существует. В КоАП РФ (ст. 12.5) оговорены моменты, когда штраф будет выписан:

При выявленных нарушениях, владельца Приоры ожидает штраф в размере от 500 рублей.

Инструкция по установке фаркопа на Лада Приора (модель 2170.С)

К автомобилям ЛАДА подходит несколько вариантов ТСУ, имеющих различия в конструкции, но одинаковых по способу крепления к кузову автомобиля. Фаркоп крепится к задним силовым элементам (лонжеронам) кузова автомобиля.

• Первым делом прикладываем конструкцию к определенному месту на подрамнике. Это центр заднего бампера, так как ТСУ должно тянуть прицеп точно по центру автомобиля.
• Далее кронштейны прикладываются к подрамнику и отмечаются места, для сверления новых крепежных отверстий. Отверстия обязательно сразу обработать антикором.
• Через просверленные отверстия внутрь лонжерона проводится закладная планку из комплекта. Резьбовые отверстия её совмещаются с отверстиями в лонжероне и соединяются болтами с гайками и шайбами.
• Используя болты, задними открытыми пазами укрепляется штанга ТСУ. Резьбовое отверстие планки совмещается с отверстием в лонжероне и кронштейне штанги, в планку заворачивается болт из комплекта поставки.
• Закрепив штангу, затягиваются болты.
• Затем устанавливается на штангу крюк и подрозетник.
• Проверяется надежность креплений.

Подключение электропроводки

Подключение должно выполняться специалистом, так как речь идет об эксплуатации штатного электрооборудования всего автомобиля и о пожаробезопасности.

Основные шаги подключения:

• Открыть доступ к жгутам проводки на задних фарах Приоры;
• Освободить багажник;
• Включить габаритные огни. На левом фонаре тестером отыскать требуемый проводок;
• К нему подцепить провод длиной около 60 см и промаркировать;
• Выключить габаритные огни;
• Включить правый поворот;
• Сделать аналогичную маркировку;
• Повторить действия с левым поворотником;
• Определить и промаркировать стоп-сигнал;
• Проводку соединить в единый жгут;
• Вывести жгут через технологическое отверстие к розетке ТСУ;
• Промаркированные провода соединяются с электрикой фаркопа по схеме;
• Подключить вилку прицепа;
• Протестировать работоспособность.

Не забывайте про обязательную изоляцию проводов.

Схема подключения розетки:

Схема подключения жгута проводов прицепа на автомобиль LADA PRIORA (приложение №1) здесь.

Выбор фаркопа на Ладу Приору

На Приору найти фаркоп несложно. Нет разницы - на хэтчбек (ЛАДА Приора 2172 ), на седан (ЛАДА Приора 2170), на универсал (ЛАДА Приора 2171). Требуется стандартный для России и ближнего зарубежья фаркоп на основе прицепного шара. Внешне в задней части автомобиля видна лишь труба и торчащей на ней шар. В незримой части машины - рама с кронштейнами и пластинами, с помощью которых конструкция крепится к подрамнику автомобиля.

Популярные производители ТСУ для Lada Priora:

Для монтажа фаркопа потребуются:

• дрель;
• сверла диаметра 12,5 мм;
• отвертки;
• наждачная бумага разной фракции, для механической обработки поверхностей;
• гаечные ключи на 17, 14 и 19 (в зависимости от болтов крепежа в комплектации фаркопа);
• антикор;
• ветошь;
• обезжириватель.

Таким образом, процедура выбора фаркопа на Ладу Приору аналогична процессу для других автомобилей. Однако необходимо ориентироваться в классификации тягово-сцепных устройств, иметь информацию о преимуществах производителей, выпускающих приспособления конкретно под этот автомобиль, а также иметь информацию, как установить фаркоп на легковой автомобиль. Значит оптимально доверить это процесс команде профессионалов. Они проведут все работы с максимальной гарантией качества.

25 февраль 2020 Лада.Онлайн 9 011 0
В качестве дополнительного оборудования на автомобили LADA может устанавливаться тягово-сцепное устройство (ТСУ или фаркоп). Тягово-сцепное устройство предназначено для шарнирной сцепки автомобиля с буксируемым прицепом. Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля. Далее представлена инструкция по установке и подключению штатного фаркопа на автомобили семейства Lada Priora.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

Моменты затяжки резьбовых соединений

• М6 – 9,8 Нм (0,98 кгс/м);
• М8 – 24,0 Нм (2,4 кгс/м);
• М10 – 47,0 Нм (4,7 кгс/м);
• М12 – 81,0 Нм (8,1 кгс/м).

Вопрос выбора

Сегодня проблема при выборе фаркопа на Приору, как и на иные автомобили – это не дефицит автозапчастей, а их избыток. Для Лады же, которая является сегодня героем обсуждения, опытные автомобилисты выделяют три бренда. Это:

1. AvtoS. Российская фирма, заслужившая качеством выпускаемой продукции призвание не только на родине, но и за ее границами. Предлагает сцепное для Лады Приоры по низкой цене, но соответствующее стандартам и не вызывающее проблем при установке.
2. Лидер Плюс. Тоже российский производитель, выпускающий экземпляры для отечественных автомобилей и не только. Водители выделяют только преимущества, потому что тягово-сцепное стоит мало, но проблем с монтажом на автомобиле у него нет.
3. Трейлер. Качество этой российской компании тоже поддерживается на высоком уровне, как и противоположный уровень цены для российских автомобилей. Фаркоп на Приору от Трейлера полностью оправдывает заявленные параметры.

И хотя существуют иные изготовители сцепных, предлагают ли они модели, адаптированные под Приору, не известно. Это можно узнать только путем обращения к фирме, официальному сайту или при поиске автоаксессуара в магазине. Что же касается иностранных изделий, то для российских автомобилей такие брать не стоит. Это дорого и неоправданно. Какие компании производят лучшие фаркопы, узнаете из этой статьи.

Фаркоп на Приоре универсал

Отдельно внимание следует уделить и типу конструкции шара, потому что таких выделяют три варианта:

1. Быстросъемный фаркоп.
2. Условно-съемный.
3. Сварной.

Схема установки

Если фаркоп на Приору выбран правильно, то проблем с монтажом не возникнет. А стандартная последовательность установки включает следующие шаги:

1. Демонтаж части автозапчастей.
2. Установка металлоконструкции сцепного устройства.
3. Монтаж электропроводки.
4. Сборка автомобиля в обратной последовательности.
5. Проведение дорожного испытания в связке с автоприцепом. В том числе тест светового оборудования.

Из-за важности этапа монтажа металлоконструкции и электрооборудования эти этапы разберем подробнее.

Подготовка к монтажу фаркопа

Установка

На рисунке 2-20 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA PRIORA

Рисунок 2-20 – Конструкция и комплект поставки ТСУ LADA PRIORA: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

В правом 2, рисунок 2-21, и левом 1 заднем лонжероне рассверлить технологическое отверстие 4 до диаметра 23-25 мм (дрель, сверло).

Через доработанное отверстие внутрь лонжерона завести закладную планку из комплекта поставки.

Совместить резьбовое отверстие планки с задним отверстием 3 в лонжероне, завернуть в планку на 2-3 оборота болт из комплекта поставки.

На вкрученные болты установить штангу ТСУ задними открытыми пазами.

Рисунок 2-21 – Подготовка к установке ТСУ: 1 – лонжерон задний левый; 2 – лонжерон задний правый; 3 – отверстие крепления штанги ТСУ; 4 – технологическое отверстие

Работы по монтажу

Чаще тягово-сцепное устройство комплектуется на заводе подкладкой для площадки, пластинами жесткости и резиновыми амортизирующими вставками. Хотя профессионалы советуют проводить монтаж на станциях технического обслуживания, чаще водители интересуются, как установить фаркоп на автомобиль своими руками. Отвечая на него, перечислим перечень необходимого оборудования и инструментария. Он включит:

• Дрель со сверлами.
• Разнофракционные наждачные бумаги.
• Воду с тряпкой для удаления загрязнений.
• Обезжириватель.
• Ветошь.
• Антикоррозийный состав.
• Домкрат или смотровую яму.
• Качественное освещение.

Видео ролик о монтаже фаркопа

Последовательность механической установки проста. Для начала водитель просверливает в соответствующих, но не контактирующих с электропроводкой, местах отверстия. Зачищаем их наждачкой и обрабатывает против коррозии. После необходимо нанести герметик для гидроизоляции.

Какой фаркоп выбрать на Приору и необходимые инструменты для проведения монтажных работ

На ВАЗ-2170 выпускаются тягово-сцепные устройства разными производителями, и отличаются изделия не только стоимостью, но и качеством. Наиболее распространенные модели фаркопов на Приору от следующих брендов:

• Bosal (1226a и 1228);
• VasTol;
• Vamer;
• AvtoS;
• Лидер.

Чтобы выбрать качественное прицепное изделие на Приору, нужно смотреть на стоимость, внешний вид и комплектацию. Средняя стоимость ТСУ составляет 3000-4000 рублей. Кроме того, в комплектацию должны входить крепежные элементы (болты, гайки, шайбы, гроверы), втулки, а также может присутствовать розетка с проводкой. Если выбираете изделия от популярного производителя Bosal, то важно знать следующее:

Прицепное Bosal 1228 предназначено для автомобилей Приора 1 или дорестайлингового типа. Отличительная особенность на ТСУ заключается в длине выступающего шара.

Основное отличие в устройствах заключается в длине выступающего шара. На Приоре 1 бампер выступает меньше, чем на Приоре 2 (рестайлинг). Вся суть в размерах бамперов, и если на вашей Приоре 1 установлен новый бампер (рестайлинг), тогда покупать необходимо только фаркоп с удлиненным выступом шара.

Отличаются фаркопы разных производителей не только качеством, но и конструкцией. Наиболее популярными являются модели, которые показаны на фото выше. Однако есть и другие модификации.

Этот фаркоп предназначен для установки на Приору в кузове универсал. Есть и другие варианты, например, как показано на фото ниже.

Такая модель подходит для автомобилей Приора всех типов кузовов, и отличается компактными габаритами. Однако его минус в том, что продольное крепление является менее надежным, чем в предыдущих вариантах.

Выбирая фаркоп на Приору, следует уточнять у продавца для каких версий автомобиля он предназначен (дорестайлинговые или рестайлинговые), чтобы не пришлось его менять. В любом случае, если фаркоп устанавливается для постоянного использования, то на таком устройстве не стоит экономить, покупая дешевые модели от неизвестных производителей.

Это интересно! Тягово-прицепное устройство устанавливается на автомобиль не только для того, чтобы иметь возможность транспортировать прицепы с грузом. Автовладельцы также используют такие устройства для защиты заднего бампера от повреждений. Ведь наиболее распространенный вид ДТП, когда в заднюю часть вашего автомобиля въезжает другое авто, водитель которого несвоевременно реагирует на дорожную обстановку.

Монтаж электропроводки

Лучше доверить подключение профессионалам, чтобы предотвратить нарушение электропроводки. При самостоятельном монтаже электрики действия следующие:

1. Освобождение багажного отсека, в том числе и от ковриков.
2. Открытие доступа к жгутам электропроводки задней оптики машины.
3. Включение габаритов для поиска на левом фонаре соответствующего провода при помощи тестера.
4. Крепеж и маркировка в это место отрезка провода в 0,6 метра.
5. Отключение габаритных фонарей.
6. И включение правого поворотника для последующей аналогичной маркировки.
7. Далее, также определяются задние фонари со стоп-сигналом.
8. А затем электропроводка соединяется в один жгут, который выводится сквозь технологическое отверстие.
9. Протяжка проводов к розетке фаркопа. О том, как подключить розетку фаркопа, читайте в данной статье.
10. Соединение маркированных проводов с электрикой сцепного по схеме.
11. Подключение вилки автоприцепа.
12. Проверка работоспособности.

На этапе подключения электрики важно уделить отдельное внимание изоляции проводки, потому что при несоблюдении норм этого этапа возникнет вероятность возгорания автомобиля.

Таким образом, выбор фаркопа на Приору аналогичен процессу для иных автомобилей. Однако стоит ориентироваться в классификации тягово-сцепных устройств, иметь информацию о производителях, выпускающих приспособления конкретно под этот автомобиль, а также знать, как установить фаркоп на легковой автомобиль своими руками.

Лада Приора Хэтчбек › Бортжурнал › Установка фаркопа

Поскольку я решил, что машина мне необходима и для хозяйственных нужд в том числе, то очень неплохо было бы разжиться фаркопом. Да и прицеп в будущем я планирую всё-таки приобрести. Как обычно, всё просто: приезжаем в магазин, просим фаркоп. Оставляем за него около 3-3,5 тысяч, забираем, уезжаем.

В комплект входят штанга с пятью точками крепления, крюк с двумя точками крепления, монтажная пластина для розетки, корпус розетки, клеммник розетки, крепёж, и проводка. К проводке были заботливо положены коннекторы, болтики и гаечки крепления розетки и даже пара нейлоновых хомутиков (стяжек). Милота какая. Самое главное — это сертификат. Мы же, вроде как, изменения в конструкцию авто вносим. Или нет?

В принципе, схема установки понятна и интуитивно, но я сверялся с бумажной схемой, так как занимался один и проконсультироваться было не с кем. Значит, суть такова. Разбираем нишу запаски, всё из неё выкидываем, вытаскиваем сверху три заглушки из заводских отверстий. Через эти отверстия пройдут три коротких болта. Естественно, через широкие шайбы, снизу закручиваются самоконтрящиеся гайки.

Помимо болтов в нише запаски есть ещё две точки крепления — по бокам сквозь лонжероны. А вот тут уже с отверстиями есть нюансы. Если снизу понятно, куда вставлять болты, то сверху уже отверстие не соосно нижнему. А всё потому, что это не то отверстие, что нужно. Поэтому берём дрель…

Читайте также:


• Тойота филдер замена акпп

• Замена крестовины карданного вала форд эскейп

• Установка удлиненного рычага кпп ваз 2107

• Замена ступичного подшипника тойота королла 100

• Как снять панель приборов на киа церато 2 где спидометр
