9.9 Проверка состояния, регулировка и замена датчика-выключателя разрешения запуска / Subaru Legacy Outback

Проверка состояния, регулировка и замена датчика-выключателя разрешения запуска

Порядок выполнения

1. При нарушениях исправности функционирования стартера и ошибках переключений АТ в первую очередь проверьте качество привода переключения передач. При отсутствии видимых неполадок проверьте датчик-выключатель разрешения запуска.
2. Рассоедините контактный разъем электропроводки датчика-выключателя.

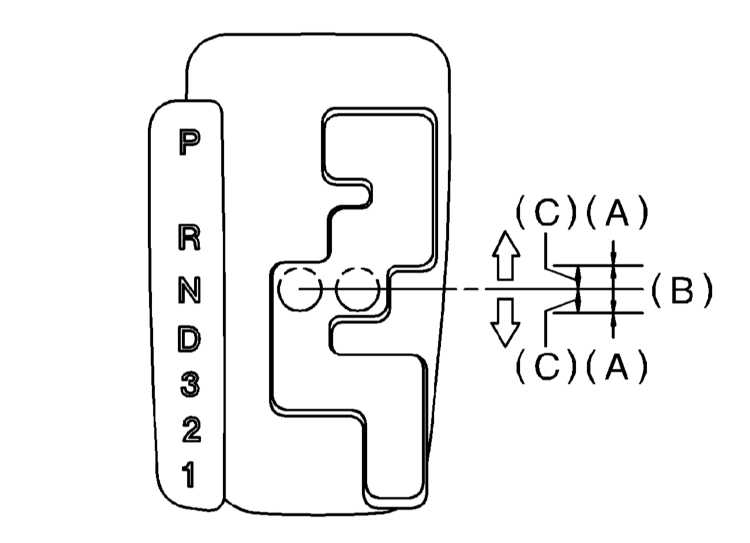

3. Проверьте проводимость электрических контуров датчика-выключателя разрешения запуска в каждом из положений рычага селектора.

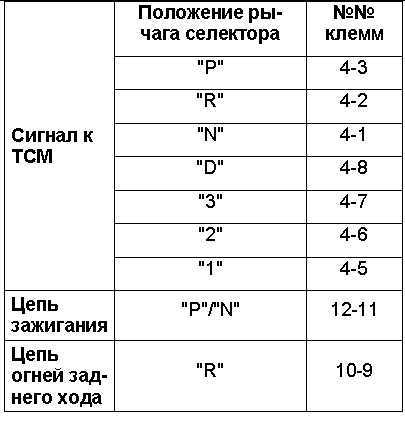

4. При нарушениях исправности функционирования датчика-выключателя оцените качество контактных соединений клемм его разъема на стороне трансмиссии, - функциональное назначение клемм пояснено в приведенной ниже таблице.

Проверка качества контакта в разъеме датчика-выключателя разрешения запуска

6. Повторите описанные выше проверки. При обнаружении отклонений отрегулируйте приводной трос селектора.

Порядок выполнения

3. Вставьте блокировочный штифт ST 499267300 как можно в более вертикальном положении в отверстия в рычаге и в корпусе датчика-выключателя разрешения запуска.

4. Затяните крепежные болты с требуемым усилием (3.5 Нм).
5. Повторите проверки, описанные в предыдущем подразделе. Если в ходе этих проверок обнаружится неисправность датчика-выключателя разрешения запуска, замените его.

Снятие и установка

Порядок выполнения

4. Рассоедините контактный разъем датчика-выключателя разрешения запуска и высвободите его из опорного кронштейна.
A Датчик-выключатель разрешения запуска

5. Поднимите автомобиль.
6. Снимите приемную и центральную секции выхлопной трубы.

7. Извлеките шплинт из исполнительного рычага выбора диапазонов.
A — Исполнительный рычаг выбора диапазонов
В — Шплинт
С — Трос селектора
D — Фиксатор
Е — Шайба

8. Снимите сборку пластины с картера трансмиссии.
A — Трос селектора
B — Сборка пластины

9. Выверните крепежные болты.
10. Сдвинув исполнительный рычаг выбора диапазонов влево, переведите его в парковочное положение. Снимите датчик-выключатель разрешения запуска.
11. Отсоедините от датчика-выключателя электропроводку.
12. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (3.5 Нм: для болтов крепления датчика-выключателя и 24.5 Нм: для болтов крепления сборки пластины), - при затягивании болтов крепления датчика-выключателя разрешения запуска воспользуйтесь блокировочным штифтом ST 499267300.

Обучение 4EAT Subaru Outback 2.5 2004 BP9 FreeSSM KKL 409.1 OBD2 Диагностика АКПП Субару легаси на имеющие ошибки. Subaru Legacy Outback (Самая скучная машина ) Кнопки Power / Hold на коробке автомат Subaru - зачем они нужны? Субару Аутбек спустя 5 лет эксплуатации. Subaru Outback BE/BH 1999-2003 обзор.

Проверка состояния, регулировка и замена датчика-выключателя разрешения запуска Subaru Legacy Outback

Проверка состояния, регулировка и замена датчика-выключателя разрешения запуска

1. При нарушениях исправности функционирования стартера и ошибках переключений АТ в первую очередь проверьте качество привода переключения передач. При отсутствии видимых неполадок проверьте датчик-выключатель разрешения запуска.
2. Рассоедините контактный разъем электропроводки датчика-выключателя.
3. Проверьте проводимость электрических контуров датчика-выключателя разрешения запуска в каждом из положений рычага селектора.

4. При нарушениях исправности функционирования датчика-выключателя оцените качество контактных соединений клемм его разъема на стороне трансмиссии, - функциональное назначение клемм пояснено в приведенной ниже таблице.

Проверка качества контакта в разъеме датчика-выключателя разрешения запуска

6. Повторите описанные выше проверки. При обнаружении отклонений отрегулируйте приводной трос селектора.

3. Вставьте блокировочный штифт ST 499267300 как можно в более вертикальном положении в отверстия в рычаге и в корпусе датчика-выключателя разрешения запуска.

4. Затяните крепежные болты с требуемым усилием (3.5 Нм).
5. Повторите проверки, описанные в предыдущем подразделе. Если в ходе этих проверок обнаружится неисправность датчика-выключателя разрешения запуска, замените его.

Снятие и установка

4. Рассоедините контактный разъем датчика-выключателя разрешения запуска и высвободите его из опорного кронштейна.
A Датчик-выключатель разрешения запуска

5. Поднимите автомобиль.
6. Снимите приемную и центральную секции выхлопной трубы.

7. Извлеките шплинт из исполнительного рычага выбора диапазонов.
A - Исполнительный рычаг выбора диапазонов
В - Шплинт
С - Трос селектора
D - Фиксатор
Е - Шайба

8. Снимите сборку пластины с картера трансмиссии.
A - Трос селектора
B - Сборка пластины

9. Выверните крепежные болты.
10. Сдвинув исполнительный рычаг выбора диапазонов влево, переведите его в парковочное положение. Снимите датчик-выключатель разрешения запуска.
11. Отсоедините от датчика-выключателя электропроводку.
12. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием (3.5 Нм: для болтов крепления датчика-выключателя и 24.5 Нм: для болтов крепления сборки пластины), - при затягивании болтов крепления датчика-выключателя разрешения запуска воспользуйтесь блокировочным штифтом ST 499267300.

Видео про "Проверка состояния, регулировка и замена датчика-выключателя разрешения запуска" для Subaru Legacy Outback

Регулировка ДПДЗ. как отрегулировать датчик ДПДЗ VW passat Проверка датчика дросельной заслонки с теорией. Восстановление соленоида гидроблока АКПП / Valve body solenoid repair

9.18 Снятие, обслуживание и установка компонентов рычага селектора АТ / Subaru Legacy Outback

Снятие, обслуживание и установка компонентов рычага селектора АТ

1 — Индикаторная лампа
2 — Блокиратор
3 — Пружина
4 — Верхняя секция рычага селектора
5 — Штифт
6 — Нижняя секция рычага селектора
7 — Палец
8 — Пластина
9 — Проходная втулка
10 — Уплотнительный элемент

11 — Рукоятка рычага
12 — Крышка индикаторной панели
13 — Подушка
14 — Направляющая пластина
15 — Пружинный фиксатор
16 — Оболочка тросовой сборки
17 — Сердечник тросовой сборки
18 — Гайка В
19 — Гайка А
20 — Фиксаторы

Порядок выполнения

6. Отсоедините от рычага селектора приводной трос и снимите опорный кронштейн троса.
A Регулировочные гайки
B Опорный кронштейн

7. Опустите автомобиль на землю.
8. Снимите сборку центральной консоли (см. Главу Кузов).
9. Разъедините контактные разъемы электропроводки, выверните четыре крепежных болта и снимите рычаг селектора с автомобиля.

Разборка и сборка

Порядок выполнения

1. Снимите рукоятку рычага.
2. Снимите лампу индикатора и крышку индикаторной панели.

3. Извлеките два фиксатора и снимите направляющую пластину.
А — Фиксаторы
В — Направляющая пластина

4. Снимите колпачок и выбейте штифт.
A — Штифт
B — Нижняя секция рычага селектора

5. Снимите нижнюю секцию рычага селектора и отделите верхнюю секцию рычага селектора от пластины.
6. Тщательно очистите все компоненты.
7. Сборка производится в порядке, обратном порядку демонтажа компонентов. Смажьте все компоненты смазкой типа Nightight Lyw No.2.
8. Закончив сборку, удостоверьтесь в соответствии показаний индикатора реальному положению рычага.
9. Оцените плавность перемещения верхней секции рычажной сборки.

Порядок выполнения

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием. Закончив установку, отрегулируйте трос селектора (см. Раздел Снятие, установка, проверка состояния и регулировка приводного троса селектора АТ) и удостоверьтесь в исправности функционирования рычага селектора.

Замена масла в АКПП Subaru Outback/Legacy Replacing the oil in an automatic transmission Замена подушек ДВС Subaru Legacy Outback часть 1 Замена задних тормозных колодок Subaru Legacy Outback Subaru Outback / Legacy Замена антифриза Replacing the cooling fluid Subaru Outback/Legacy

4-ступенчатая автоматическая трансмиссия (АТ) Subaru Forester

9.2.3 Регулировки АТ / Subaru Forester

1. Трансмиссия переключается с 1-й передачи сразу на 3-ю (зазор превышен);
2. При переключениях 1/2 и 3/4 резко возрастают оборотов двигателя, имеет запаздывание включения второй передачи при принудительном переключении 3/2 (зазор превышен);
3. При переключении 2/3 происходит торможение автомобиля (зазор недостаточен);
4. Происходит дублирование переключений при переходах 2-3-4 и обратно (зазор слишком мал).

Не следует чрезмерно ослаблять ленту во избежание снижения усилия затяжки.

Порядок выполнения

Проверьте также цепь выключателя зажигания, который должен быть разомкнутым в положениях “R”, “D”, “3”, “2” и “1”.
