Подключение видеорегистратора лада х рей
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека. Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант. Есть масса других, о которых стоит узнать.
Размещение видеорегистратора
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Где установить видеорегистратор
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
- Лобовое стекло. Наиболее удобный способ размещения. В этом случае отлично справляется со своей задачей кронштейн в виде присоски, который и крепится к стеклу. Хорошо, если устройство лёгкое и ему хватит одной присоски. Тогда есть возможность прицепить его на любую часть, но наиболее подходящее место находится возле зеркала заднего вида, то есть по центру;
Лучшие места для установки видеорегисстратора на лобовом стекле: 1, 3, 5, 6 и 8.
Места, отмеченные красным, не рекомендованы для установки видеорегистратора.
Расположение видеорегистратора на передней панели
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Варианты подключения видеорегистратора
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря. То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
Подключение видеорегистратора к плафону освещения
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок. Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя. После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Подключение видеорегистратора к магнитоле
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт. Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Подключение видеорегистратора к аккумулятору
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя. Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Подключение видеорегистратора к замку зажигания
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу. Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Что нужно знать при подключении видеорегистратора
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя. Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.
Советы по подключению видеорегистратора
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества. Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
- Первое что учитывается — это аккумулятор. Прежде, чем лезть в проводку автомобиля лучше скинуть клеммы с батареи, чтобы исключить риск замыкания. Кроме того, паяльником по неосторожности возможно нанести непоправимый вред самой АКБ.
- Проводка под элементами панели прокладывается очень аккуратно, чтобы не смять её и не оголить изоляцию. Шнур должен приобрести расслабленное состояние и ни обо что не тереться.
- Соединения нужно тщательно изолировать. Для этого используют разные приспособления: изоляционная лента, термический клей или усадка и т.д.
- Для точного определения плюса и минуса лучше пользоваться прибором — тестером. С его помощью безопасно можно проверить напряжение на любом проводе.
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору. В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
Просмотр темы 7
Хорошее место для запитывания регистратора, антирадара.
"хороший" плюс. Находится над педалью сцепления,в белой большой колодке. В ней много тонких проводов и один толстый розовый,вот он то и нужен. Пин папа вынимается не сложно,нужно вытащить изнутри мягкую прокладку,затем пластиковую, и шилом освободить от фиксатора пин. Я припаялся к нему. Главный плюс этого пина в том,что напряжение появляется там как и в плафоне освещения, при открытии двери и пропадает через 3-5 минут после извлечения ключа из замка зажигания. Естественно напряжение при старте двс только проседает, но не пропадает. Рядом с колодкой есть шпилька с гайкой,куда можно кинуть массу. Повесил на него радар и регистратор,теперь они не перезагружаются при старте двс. Монтировать удобно при снятом кожухе предохранителей.
Адаптер предназначен для подключения видеорегистраторов/навигаторов и других устройств к Вашему автомобилю.
Для подключения адаптера и устройств используется проводка переднего плафона освещения салона автомобиля.
Преимущества:
— Отсутствие проводов, мешающих обзору
— Свободный разъем прикуривателя
— Автоматическое включение и выключение видеорегистратора/навигатора при включении и выключении главного реле
— Простота установки
— Возможность быстрой смены подключенных устройств
— Нет вмешательства в штатную проводку автомобиля(легко снять без следов, если вдруг необходимо).
Следовательно, не влияет на гарантию автомобиля!
ВАЖНО! Адаптер подходит только для плафонов, как на фото.
Проект Официального Лада Клуба
Copyrights © 2014-2020 LADA Xray Club | Лада Xray Клуб
LADA Xray Форум
Наш форум посвящен новому LADA Xray и Лада Xray Cross. Общаться с единомышленниками может любой желающий, для этого потратьте меньше минуты и зарегистрируйтесь. Обсуждаем Лада Xray, фотографии X-ray, видео и цены LADA Xray Cross.
Форум LADA Xray создан для любителей и интересующихся новым Лада Xray и LADA Xray Cross. Читайте отзывы владельцев X Ray и независимые тест-драйвы Лада Иксрей.
Потребуется: камера заднего вида (если видео вход у штатной магнитолы заблокирован, то желательно купить NTSC камеру).
Советуем прочитать наши статьи
В чем главная проблема Lada XRAY?
Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров
Лада Хray c отключенным ESP: видео тест-драйв
Как снять генератор на Лада X Рей
УСТАНОВКА КАМЕРЫ ЗАДНЕГО ВИДА
1. Снять обшивку пятой двери (вывернуть два винта внутри ручки и отщелкнуть фиксаторы по периметру).
Саму камеру можно закрепить:

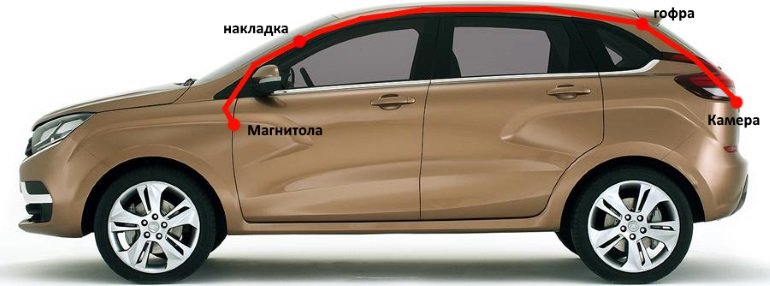

3. Проводку от камеры прокладываем через гофру (дверь задка — крыша), затем под обшивкой потолка (отогнуть уплотнитель двери сверху), спускаем к блоку предохранителей под облицовкой левой стойки ветрового стекла (держится на клипсах), подводим к магнитоле (как снять магнитолу).
