Датчик заднего хода акцент тагаз где находится
Многие автолюбители путают этот прибор с парктроником, установленном на бампере автомобиля. На самом деле, это не так.
Что такое датчик заднего хода
Любой автомобиль имеет в КПП реверсную передачу, проще сказать — задний ход. Без этой функции не обойтись, реверсное направление движения требуется при сложных разворотах в ограниченном пространстве, выезде и заезде на парковку (в гараж), при пересечении бездорожья. Поскольку естественное положение водителя направлено по ходу движения, обзор при реверсе ограничен. Вокруг автомобиля, двигающегося назад, могут быть люди, автомобили, или неподвижные препятствия. Необходимо обеспечить их безопасность, а также помочь водителю ориентироваться в сложных условиях вождения.
Причем тут датчик задней передачи
Среди мер безопасности, и помощи водителю при включении задней скорости, можно перечислить следующие технические средства:
Как активировать эти средства? Включать их вручную опасно и ненадежно, устройства обеспечения безопасности должны запускаться автоматически. Для этого и нужен датчик включения заднего хода.
С технической точки зрения, это выключатель (точнее включатель), активируемый механическим путем.
Такие концевики применяются не только в автомобилях. При перемещении определенного предмета в зону действия штанги-толкателя, контакты включателя замыкаются.
А дальше — дело техники. Можно активировать реле для включения устройств высокой потребляемой мощности, или напрямую подать на них питание. Например, на фонари заднего хода. Собственно, по предназначению эти датчики делятся на универсальные (для подключения ряда систем через реле) или работающие исключительно в цепи задних фонарей освещения.
Расположение включателя в автомобиле
Где находится датчик заднего хода? В принципе, его можно разместить рядом с любым предметом, занимающим определенное положение при включении задней передачи. Подойдет ли для этого кулиса рычага КПП? В принципе да, но перемещение рукоятки может и не включить заднюю передачу. И наоборот: задний ход может быть включен, а рукоятка по какой-то причине не примет нужного положения. Надежнее всего разместить датчик собственно в механизме переключения. Обычно он расположен в корпусе коробки передач.
Шток датчика перемещает кулиса, отвечающая за положение шестерни привода реверсного хода.
Информация! Датчики такого типа располагаются только в механических коробках передач. В автомобилях с АКПП, сигнал включения систем безопасности заднего хода подает другое устройство.
Следует знать, что механическая часть датчика и резьбовое соединение, фактически является пробкой в герметичном картере коробки передач. В ней находится трансмиссионное масло, которое при нарушении герметичности может вылиться наружу.
Разновидности датчиков
По типу привода:
- Штоковые или стержневые: подвижный элемент в виде штыря с большим диапазоном подвижности. Такой элемент не требует высокой точности в механике, но занимает много места в коробке передач. К тому же требуется обеспечение герметичности: например, сальника вокруг штока.
- Шариковые: нажимной механизм в виде подпружиненного стального шарика. Малый ход (2–5 мм), требуется высокая точность. Зато датчик занимает мало места и герметичен по конструкции.
По типу разъема:
- открытие контакты штыревого или ножевого типа;
- закрытый стандартный разъем с кожухом для защиты от окисления;
- байонетный поворотный разъем;
- винтовые клеммы для крепления проводов без разъема.
Способ соединения проводов принципиально не имеет значения. Все виды подключения, кроме открытых, достаточно надежны и герметичны.
Поломка датчика
Неисправный элемент идентифицируется сразу: перестают включаться фонари заднего хода и прочие связанные устройства. Эта проблема может возникнуть и по причине обрыва проводки. Как проверить датчик на исправность?
- Снять разъем, подключить мультиметр в режиме прозвонки, включить заднюю передачу.
- Следующий этап — выкрутить датчик, подключить прибор, и нажать на шток (шарик) вручную.
Важно! При демонтаже датчика необходимо приготовить винтовую пробку, чтобы оперативно заблокировать отверстие. Иначе из картера коробки передач может вытечь масло.
Ремонт датчика заднего хода нецелесообразен. Корпус герметичен, после его вскрытия и приведения в порядок контактной группы, восстановить конструкцию до заводского состояния будет невозможно. Узел недорогой, особенно на автомобилях отечественного производства. Поэтому замена не будет слишком затратной.
Важно! Экспериментировать с подбором датчика от других моделей авто, нет смысла. Если механическая часть окажется больше штатной, можно повредить коробку передач.
Вскрытие защитных кожухов и изьятие удлинителя подтвердили его работоспособность, дальше были проверки соединительных разьемов, проверка предохранителей.
Далее консульнации с Альбертом и понимание что цепь фонаря заднего хода включает в себя всего: Звезды сошли на. Заказал новый оригинальный грн.

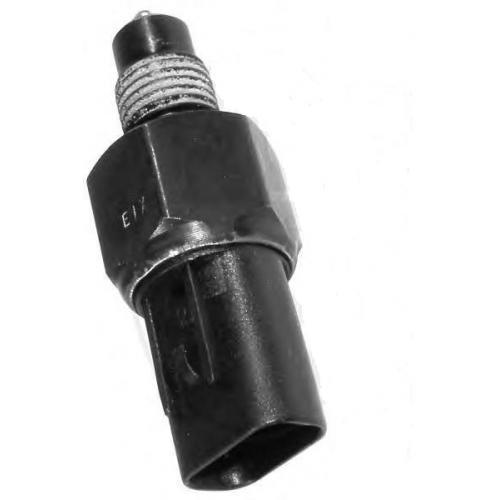

Еще покатался недельку другую, перебирая у себя в голове в чем проблема, и датчик заднего хода хендай акцент я решил пересмотреть свою запись о внедрении удлинителя поворотов в систему моего авто и заметил что во время проверки соединительного разъема я вынимал пин в который входит шнурочек, и по нему протекает ток и говорит, что задняя передача влючена, так вот я этот пин вставил обратно не в то гнездо и так 2 раза В итоге вернувшись на свое законое место пин, приказал работать системе и вопрос решился.
Сразу подумал что которнул и беда с усилителем… но методом выключения межблоков и проверки подачи сигнала с другого источника усь остался жив.
Если выключатель в порядке, проверьте исправность подачи на него питания. При отсутствии напряжения проверьте на обрыв электропроводку на участке цепи между датчиком-выключателем и монтажным блоком предохранителей. Если питание подается, проверьте участок цепи между датчиком-выключателем и задними комбинированными фонарями.
Замена 1. Отсоедините от датчика-выключателя электропроводку.
Выверните датчик-выключатель из картера трансмиссии. Снимите и выбросите старую шайбу. Замените шайбу и установите новый датчик-выключатель. Подсоедините электропроводку.
Hyundai Accent, субкомпактный автомобиль, продаётся с 1995 года и по настоящее время в 4 поколениях и поставляется по всему миру. Так же известен под названием Hyundai Verna. В нашем материале вы найдёте описание предохранителей и реле Хендай Акцент, со схемами блоков, местами их расположения и фотографиями, которые выпускались в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году (хендай акцент тагаз). Покажем предохранитель отвечающий за прикуриватель и нахождение дополнительных электронных блоков управления.
Актуальное назначение элементов в блоках может отличатся от представленного. Сверяйте со своими схемами на обратной стороне защитной крышки.
Блоки в салоне
Схема расположения
Описание
- Блок предохранителей
- Блок реле
- Модуль ETACS или реле обогрева заднего стекла
- Реле заднего стеклоочистителя (хэтчбек)
- Таймер ремня безопасности (без ETACS)
- Реле стеклоочистителя (без ETACS)
- Модуль открытой двери (Chime Bell)
Блок предохранителей
Находится на левой стойке под панелью приборов, за защитной крышкой.
Схема
Назначение
| 1 | 10А Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП |
| 2 | 10А Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности |
| 3 | 10А Комбинация приборов |
| 4 | 15А Подушки безопасности |
| 5 | 10А ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра |
| 6 | 10А Центральный замок |
| 7 | 10А Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией) |
| 8 | 10А Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП |
| 9 | 20А Обогрев заднего стекла |
| 10 | 10А Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла |
| 11 | 20А Передний стеклоочиститель и омыватель |
| 12 | 20А Подогрев сидений |
| 13 | 10А ABS – АБС |
| 14 | 10А Часы, аудио, селектор АКПП |
| 15 | 15А Прикуриватель |
| 16 | 10А Электрические зеркала |
| 17 | 10А Обогрев заднего стекла, обогрев зеркал |
| 18 | 20А Задний стеклоочиститель |
За прикуриватель отвечает предохранитель номер 15 на 15А.
Блок реле
Для доступа к нему, надо убрать перчаточный ящик.
Схема
Обозначение
- реле электронного распределения тормозных усилий (EBD);
- реле противотуманного света в задних фонарях;
- главное реле системы управления двигателем (для наглядности крепление отсоединено);
- реле головного света фар;
- реле очистителя и омывателя ветрового стекла;
- реле АБС;
- реле электро стекло подъемников;
- реле обогрева заднего стекла;
- реле звукового сигнализатора;
- реле указателей поворота и аварийной сигнализации.
Блоки под капотом
Основной блок
Находится в левой части, рядом с аккумулятором.
Схема
Расшифровка элементов
| 1 | 100А генератор |
| 2 | 50А центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления |
| 3 | 30А габариты, головной свет – фары |
| 4 | 20А блок управления двигателем |
| 5 | 30А зажигание, пуск двигателя |
| 6 | 20А вентилятор охлаждения двигателя |
| 7 | разъем электропроводки |
| 8 | реле вентилятора отопителя |
| 9 | реле звукового сигнала |
| 10 | 10А лампы освещения салона |
| 11 | 10А аудиосистема — магнитола |
| 12 | реле №2 вентилятора кондиционера |
| 13 | реле компрессора кондиционера |
| 14 | реле противотуманных фар |
| 15 | топливный насос, реле топливного насоса |
| 16 | 15А регулятор холостого хода, датчик положения распределительного вала |
| 17 | 10А блок управления двигателем |
| 18 | реле вентилятора радиатора системы охлаждения двигателя |
| 19 | 10А включение кондиционера |
| 20 | реле №1 вентилятора тепло обменника конденсатора системы кондиционирования |
| 21 | 10А блок управления двигателем |
| 22 | 10А муфта компрессора кондиционера |
| 23 | 10А звуковой сигнал |
| 24 | 15А предохранитель противотуманных фар |
| 25 | 10А головной свет – левая фара |
| 26 | 10А головной свет – правая фара |
| 27 | 10А предохранитель правого габаритного света, освещение номерного знака |
| 28 | 10А предохранитель левого габаритного света, реле омывателя фар |
| 29 | реле габаритов |
| 30 | резистор предварительного возбуждения генератора |
| 31 | реле стартера |
| 32 | 20А вентилятор теплообменника конденсатора системы кондиционирования |
| 33 | 30А предохранитель стеклоподъемников |
| 34 | 30А система ABS |
| 35 | реле постоянно включенного ближнего света фар |
| 36 | реле топливного насоса (бензонасоса) |
| 37 | 30А анти блокировочная система тормозов – ABS |
| 38 | диод |
| 39 | диод |
| 40 | 30A предохранитель вентилятора печки |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Схема
Описание
| 1 | 80А Реле свечей накаливания |
| 2 | 60А Реле подогревателя (1) |
| 3 | 30А Реле подогревателя (2) |
| 4 | 30А Реле подогрева топливного фильтра |
На этом всё. А если Вам есть чем дополнить материал или остались вопросы, задавайте их в комментарии.
Буквально 50 лет назад, автомобили были оснащены минимальным количеством электроники. Двигатель управлялся механическими приспособлениями, не требовалось обеспечивать экологические нормы безопасности. Это значит, что в конструкции машины практически не было датчиков. Тем не менее, одно такое устройство существовало. Это датчик, дающий команду на включение фонарей заднего хода.
Казалось бы, простейшая функция. Однако без датчика заднего хода водитель не видит пути в темное время суток, а едущие сзади не получат информацию о смене направления движения.
Датчик заднего хода ВАЗ 2110 выполняет именно эти функции:
- включение фонарей заднего хода;
- активация функции заднего парктроника (при его наличии).
Как работает система
Собственно датчик представляет собой концевой выключатель с нормально разомкнутыми контактами. При внешнем воздействии контактная группа приходит в движение и замыкается. Особенность данного устройства — агрессивные условия эксплуатации, так как он стоит в моторном отсеке. То есть, электрической части необходимо обеспечить герметичность и защиту от вибраций.
Корпус прибора металлический, с одной стороны подвижный шток с сальником, с другой — контактная группа. Сопряжение пластикового диэлектрика с металлическим основным корпусом выполнено с защитой от проникновения жидкостей.
Датчик вкручивается в коробку передач в строго определенном месте. При перемещении механизма (кулисы) включения передачи заднего хода, специальный выступ приводит в движение шток датчика. Контакты замыкаются, и по проводам может протекать ток.
Что электроника автомобиля делает дальше:
- активирует обмотку реле включения фонарей заднего хода;
- дает сигнал на включение системы помощи при парковке;
- при установленной камере заднего вида, подает на нее питание (опять же, через реле).
Внутри корпуса расположена возвратная пружина. После прекращения воздействия на шток, то есть кулиса задней передачи вернулась в состояние покоя, контактная группа возвращается обратно и размыкается. Вся задействованная электрика выключается:
- гаснут фонари заднего хода;
- отключается задний парктроник;
- выключается камера заднего вида.
Совет: Если вы устанавливаете на ВАЗ 2110 или 2112 дополнительную электронику, тот же парктроник или камеру заднего вида, то не рекомендуется подключаться к контактам фонарей заднего хода.
Лучше найти по электросхеме вашего авто первичную цепь от датчика, и развести этот сигнал на новое устройство. Разумеется, следует использовать реле, а не подключать устройство напрямую. В цепь обязательно добавляется предохранитель.
Где находится датчик заднего хода на автомобиле ВАЗ 2110
Как уже говорилось, этот элемент установлен в коробке передач. Это логично: нет необходимости прокладывать дистанционные тяги управления. Почему не на рычаге КПП? Датчик должен фиксировать именно момент включения передачи, а не смену положения управляющих механизмов. Точное место расположения — картер коробки передач.
Найти его можно только находясь под автомобилем: либо в яме, либо с использованием подъемника. Он вкручен в корпус картера так же точно, как пробка слива масла: с помощью резьбового соединения. Датчик расположен горизонтально, на боковой стенке КПП, со стороны водительского колеса. К нему подключен разъем и сигнальный провод: другого такого прибора в этой зоне нет.
Отчего ломается датчик включения задней передачи
Любая подвижная механическая система рассчитана на определенное количество циклов использования. Поэтому данный прибор имеет срок службы и может сломаться просто от механического старения.
Важно: Причина погасших огней заднего хода может быть вовсе не в датчике. Никто не застрахован от перегорания лампочек или обрыва проводки. Поломка может быть в реле управления или в предохранительном блоке.
Мы же рассмотрим причины, касающиеся именно датчика:
Симптомы неисправности датчика включения заднего хода
Собственно, они сводятся к:
- Отсутствию сигнала от сенсора. То есть, при включении реверсной передачи, не загораются фонари с заведомо исправными лампами и проводкой.
- Не активируется работоспособный задний парктроник.
- Не включается камера заднего вида при исправном оборудовании.
Информация: Если несколько устройств, активируемых датчиком заднего хода, внезапно и одновременно перестают работать, поменять нужно именно его. Поиски других проблем бессмысленны.
Диагностика датчика
В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:
- Ставим автомобиль на яму или на подъемник.
- Отсоединяем разъем и отводим его в сторону.
- Включаем зажигание, не заводя двигатель.
- Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
- Исправный сенсор покажет нулевое сопротивление между контактами.
Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.
Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.
Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.
Замена датчика
