Датчик утечки газа rubetek kr gd13 инструкция
Не комплектуют аккумулятором, хотя место под него есть. Цена.
Детектор горючих газов определяет повышенное содержание газа (пропан-бутан, метан) и реагирует индикацией на экране, показывая относительное превышение газа над нормой, которую вычисляет при калибровке при запуске, калибровка длиться примерно минуту. Помимо индикации прибор громко пищит, пока содержание газа не снизится. Проверено на незажженной газовой плите, задержка реакции примерно секунд 10. Для проверки работоспособности есть кнопка тестирования.
Внешний вид:

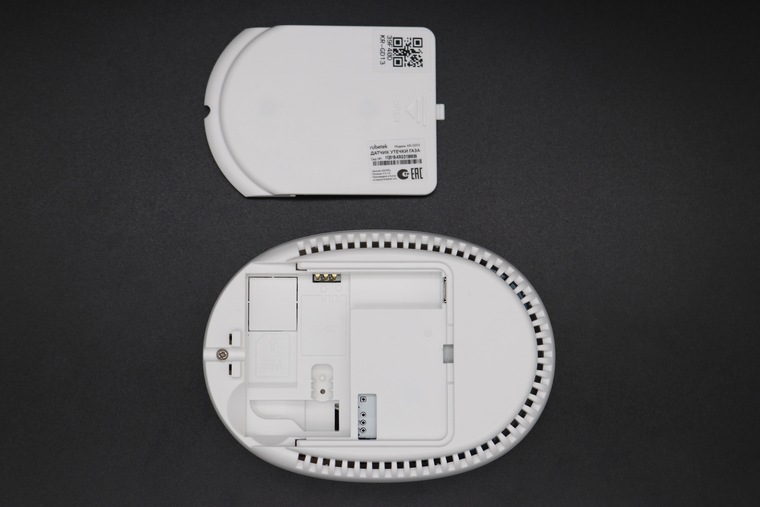

Внутренний отсек, где видно место для размещения резервного аккумулятора BL-5C (часто применяется в мобильных устройствах и портативных колонках). В китайском прародителе явно еще сим карта могла вставляться, в данном изделии это не реализовано.
Чтобы его повесить на стену придется в задней крышке сверлить отверстия, не очень хорошо с точки зрения гарантии, в комплекте прилагаются дюбеля и шурупы.
По сравнению с более бюджетными аналогами данный детектор утечки газа передает статус тревоги по радиоканалу 433МГц на целый ряд устройств от Рубетек (с функцией СмартЛинк), что позволяет реализовать работу по сценариям, например закрытие газового крана с помощью реле re-3312 (к слову весьма недешевого - примерно 2900-3200р.), к которому придется прикупить китайский накладной сервопривод на кран, типа такого:
В двухканальном реле re-3312 надо использовать оба канала, один на закрытие, другой на открытие клапана. Останов сервопривода происходит по концевым выключателям, встроенным в него. Почему не упоминаю о наборах Рубетека типа RK-3558, уже комплектующихся своими клапанами - они неразборные, и предназначены для воды. В газовой же магистрали уже все ограничено проектом и добавление дополнительных вентилей является большим раздражителем для газовых служб, потребуется куча согласований, которые Вам потом еще могут боком выйти, поэтому простая установка сервопривода на существующий кран - наш случай. Ищите по словам: Автоматический манипулятор, запорный клапан, для сигнализации, отключения газа, водопровода, устройство безопасности для кухни и ванной комнаты. В любом случае потребуется поработать паяльником, разобраться какой провод куда подключать, так что если у Вас системы Рубитек еще нет, то лучше купить готовые решения от Туйа или подобных. Самое правильное применение данного детектора - это его работа в связке с центром управления Рубетек CC1, где можно создавать и сохранять сценарии (если что то произошло - то. ), это гарантирует, что при отсутствии интернета или каких - либо проблем с облаком умного дома от производителя система все же продолжит автономно работать. Впрочем, если все вышенаписанное уже только от прочтения утомляет - можно просто умную лампочку прописать в систему, будет например над котельной загораться, если что не так.
С системой умного дома от компании RUBETEK мы уже знакомились на примере камер видеонаблюдения, центра управления, блоков и реле, а также внешних датчиков. Не так давно они пополнили линейку доступных модулей, выпустив двухканальный блок управления RUBETEK RE-3312 с Wi-Fi подключением и датчик утечки газа RUBETEK KR-GD13.
Оба устройства можно приобрести как в крупных российских магазинах, так и с доставкой, воспользовавшись официальным сайтом компании.
Внешний вид RUBETEK KR-GD13

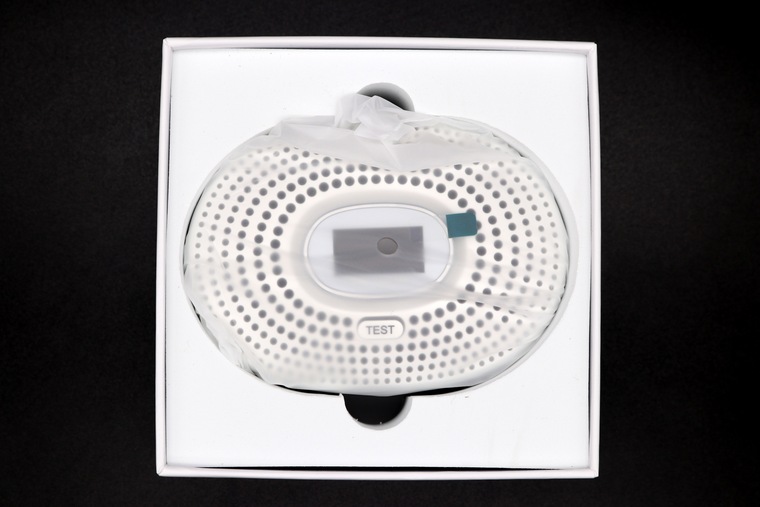

Покупатель получает RUBETEK KR-GD13 в коробке с традиционным оформлением. Помимо изображения датчика, приведены его технические характеристики.

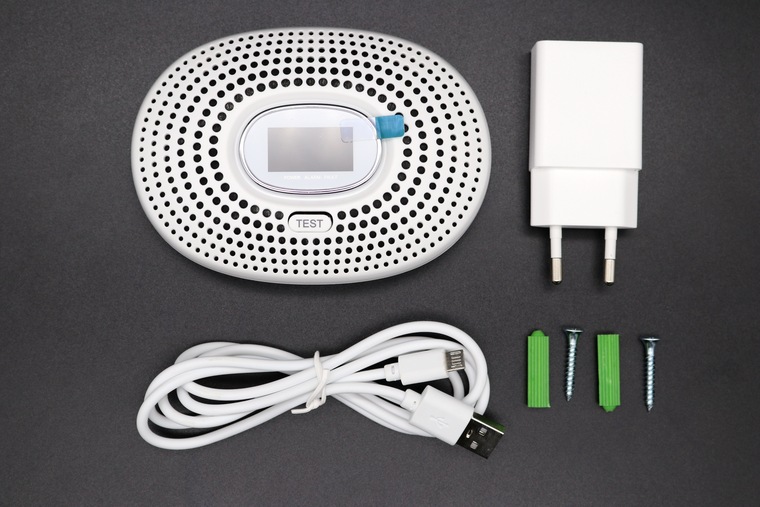

Комплект включает USB-адаптер питания, USB-кабель, основной блок и инструкцию.
Новый датчик утечки газа стал изящнее и получил улучшенную систему питания, позволив выбрать между автономной работой или питанием от USB.
Аккумулятор пользователю нужно будет приобрести самостоятельно. Используется батарея BL-5C, встречаемая в смартфонах Nokia. Он недорогой и находится в широком доступе в магазинах.
Выполнен датчик в корпусе овальной формы из белого пластика. Габариты компактные, на кухне или рядом с котлом найти под него место не составит проблем. Хорошо впишется в интерьер. Лицевая сторона с множеством круглых отверстий. По центру LED-дисплей, отображающий техническую информацию и активность питания.

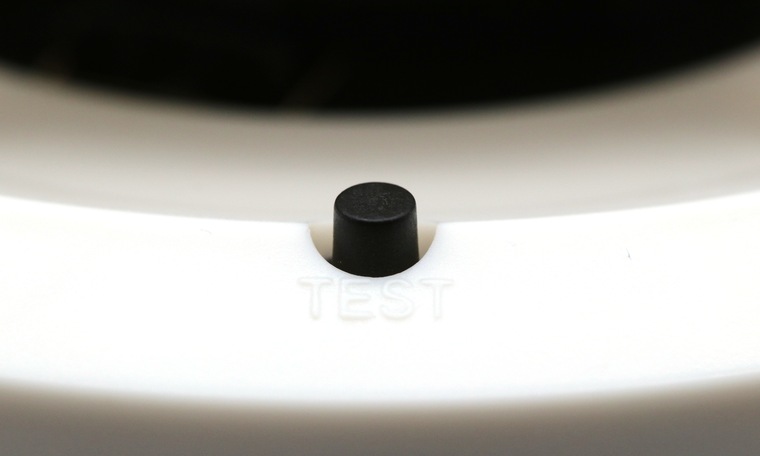

Под экраном механическая кнопка TEST, с помощью которой можно будет инициализировать тестирование срабатывания датчика и провести добавление датчика в приложение.
На обратной стороне съемная крышка, скрывающая отсек с аккумулятором и разъем microUSB. Есть канавка для аккуратной укладки кабеля. При срабатывании датчика утечки газа выводится громкий звуковой сигнал и отправляется уведомление на смартфон.
Внешний вид RUBETEK RE-3312
Поставляется в компактной коробке из плотного картона со светлым оформлением. На боковых гранях приведены примеры работы и подробная таблица с техническими характеристиками. Комплект включает сам модуль и инструкцию по установке.
Выполнен RUBETEK RE-3312 в компактном корпусе из белоснежного пластика. На фронтальной стороне расположен ряд с клеммами и соответствующей маркировкой.
За управление отвечает кнопка инициализации, выведенная на крышке блока управления.
С обратной стороны приведены технические характеристики и название модели.
Компактные габариты позволят без затруднение спрятать в подрозетнике вместе со всеми проводами подключения.
В последующем настройках можно просмотреть силу сигнала, выбрать расположение комнаты, задать название и выбрать иконку.

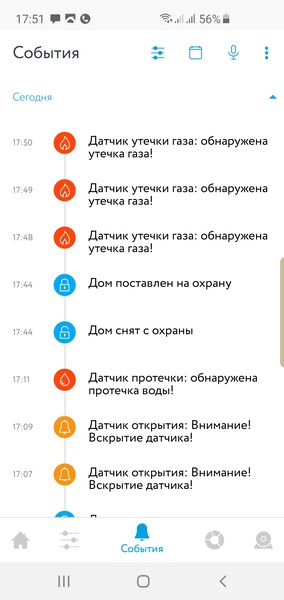

Датчик утечки газа пользователь сможет использовать при создании сценариев. Срабатывание записывается в события.
Схема подключения двухканального блока управления приведена на официальном сайте и комплектной инструкции. Его можно будет монтировать в отдельный короб, добавить в подрозетник или интегрировать в выключатель. Проводится добавление в домашнюю Wi-Fi сеть, работающую на частоте 2.4 ГГц Следующим шагом каждому каналу можно присвоить имя для последующего упрощения идентификации нужного канала при ручном и автоматическом оформлении.
Двухканальный блок управления поддерживает сложные сценарии срабатывания. Так, помимо очевидного сценария с включением по времени, можно будет сделать включение по датчику движения или открытия.
Преимуществом данного блока является возможность подключения к нему до 64 внешних датчиков. Есть встроенная защита от коротких замыканий.
Сегодня технологии позволяют сделать свое жилище не только удобным, но и умным. Помогают в этом различные датчики, подключенные к контроллерам и обеспечивающие безопасность и комфорт. Например, датчик дыма, датчик утечки газа, которые находятся в помещении, позволят вовремя отреагировать на возможное возгорание или утечку газа и снизить, а в некоторых случаях и полностью предотвратить ущерб и обезопасить людей. Датчики могут работать независимо, а также через модуль управления, с помощью которого информируют владельца посредством мобильной связи или сети интернет.
Внешний вид и комплектация набора "Управление и безопасность"

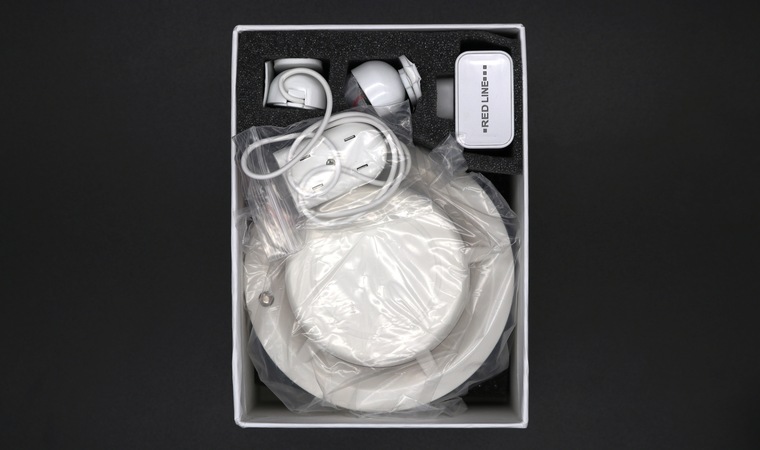

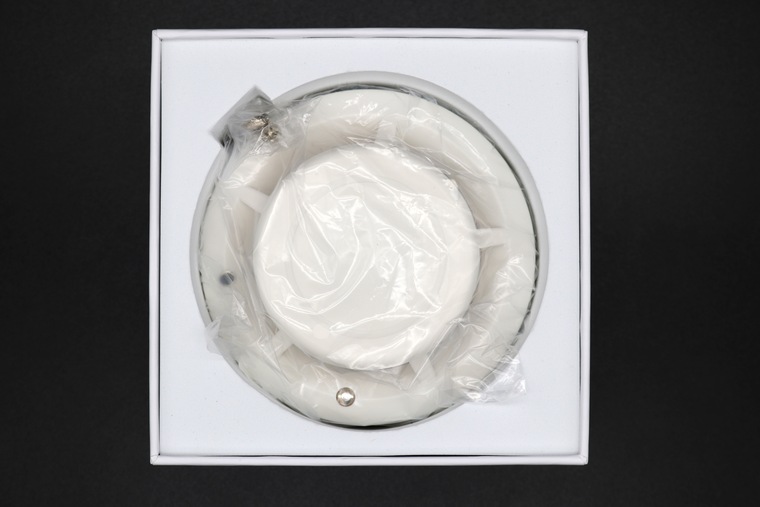

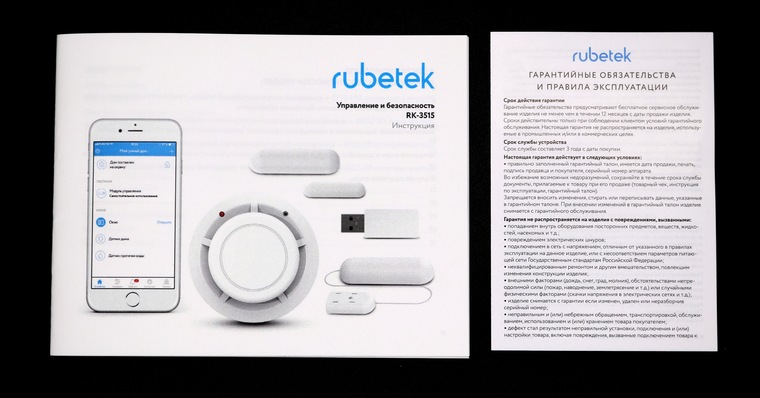

Комплект Rubetek RK-3515 "Управление и безопасность" поставляется в картонной коробке, оформленной в бело-синей фирменной расцветке.
Wi-Fi Модуль управления RM-3712
Модуль управления - это умное Wi-Fi устройство, которое позволяет удалённо управлять бытовыми приборами со смартфона и подключать датчики, работающие на частоте RF 433 МГц.
Технические характеристики
| Интерфейс подключения | USB 2.0 Type-A |
| Стандарт | 802.11 b/g/n |
| Интерфейс подключения | USB 2.0 Type-A |
| Wi-Fi Direct | Eсть |
| Светодиодный индикатор событий | Eсть |
| Голосовое управление | Eсть |
| Подключение датчиков | RF 433 МГц |
| Рабочая температура | 0°С. +40°С |
| Габариты | 50х18х7,5 мм |
Модуль управления подключается через usb адаптер, к сети 220B и тогда он будет функционировать как центр умного дома. Также модуль управления можно подключить в разъём на корпусе бытового прибора, например, конвектора или кондиционера, что позволит управлять и настраивать работу устройств со смартфона. Габариты устройства сопоставимы с обычной флешкой.
Датчик дыма KR-SD02
Технические характеристики
| Тип подключения | RF 433 МГц |
| Дальность действия | До 30 м |
| Площадь обнаружения дыма | 20 м2 |
| Громкость сирены | 85 дБ |
| Рабочее напряжение | 9 В |
| Питание | Батарея 6F22 9B |
| Рабочая температура | 0⁰С. +40⁰С |
| Габариты | 120×40 мм |
Сенсор фиксирует даже незначительное задымление. Датчик может работать автономно вне системы умного дома rubetek. При добавлении устройства в мобильное приложение помимо срабатывания сигнализации датчик будет отправлять push- и sms- уведомления на смартфон. На лицевой стороне корпуса имеется кнопка переключения и светодиодный индикатор.

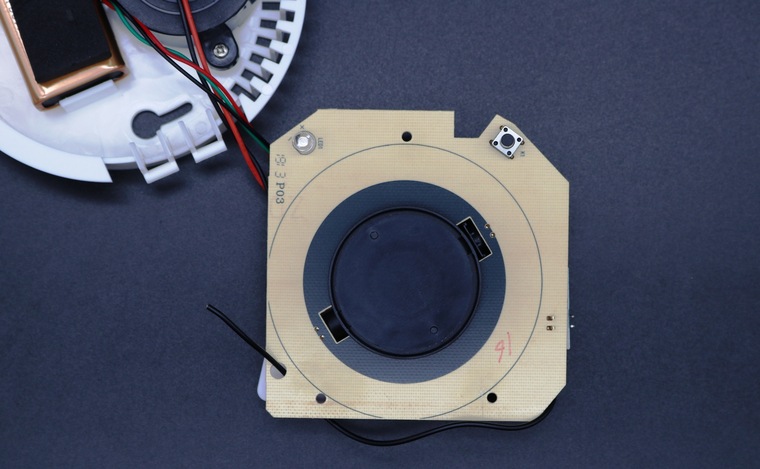

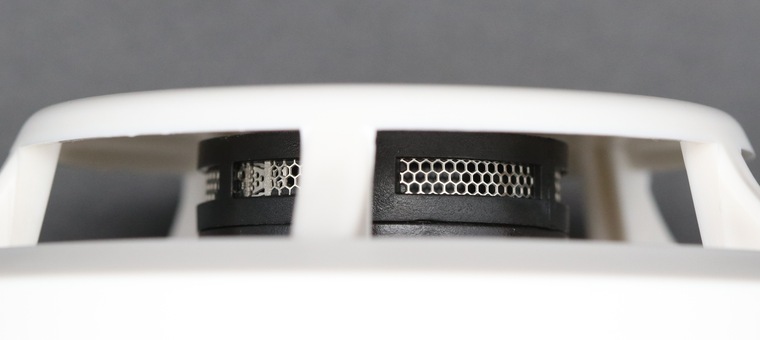

Под куполом находится детектор дыма. Датчики этого вида улавливают дым, исследуя отраженные инфракрасные лучи в специальной оптической камере. Дымовая камера состоит из устройства инфракрасного излучения и приемника для исследования отраженного воздуха.

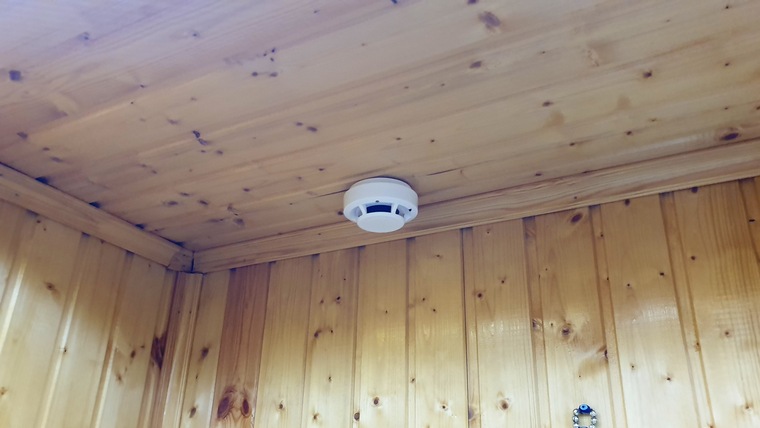

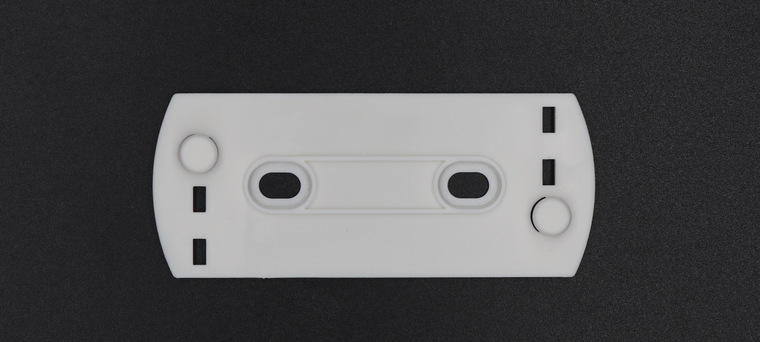

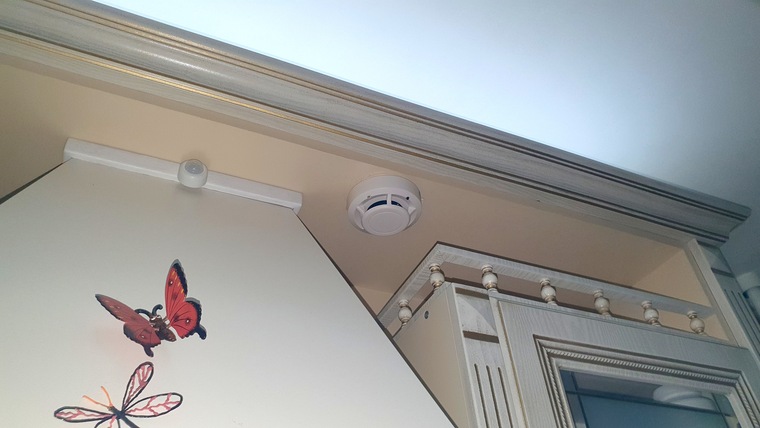

Перед началом использования, необходимо подсоединить кабель питания к батарее. Устройство монтируется на стены или потолок при помощи крепежной площадки, которая входит в комплект поставки так же как и батарея.
При необходимости можно дооснастить комплект дополнительным датчиком дыма.
Датчик открытия RS-3210

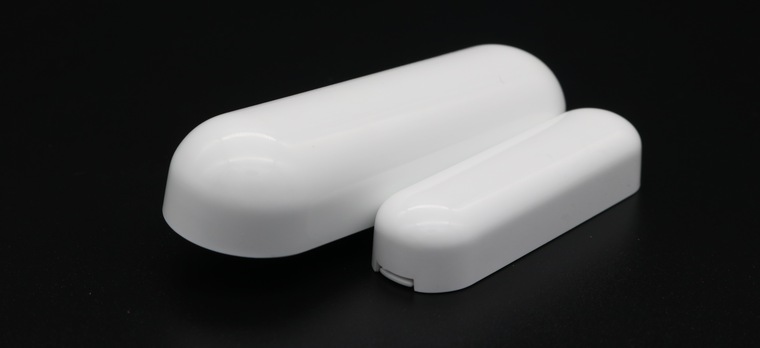

Датчик открытия – это компактное устройство, которое можно закрепить на любой открывающейся поверхности. Датчик мгновенно реагирует на открывание двери или окна, на котором он установлен, и отправляет оповещение. Работает автономно, источником питания служит батарейка на 12 В, формат 23А, которая входит в комплект поставки.
Технические характеристики
| Тип подключения | RF 433 МГц |
| Дальность действия | до 30 м |
| Рабочее напряжение | 12 В |
| Питание | Батарея CR-23A |
| Рабочая температура | 0°С. +40°С |
| Габариты | 76х23х15 мм |
Перед началом эксплуатации датчика необходимо убрать защитную пленку, которая защищает батарейку от преждевременного разряда.

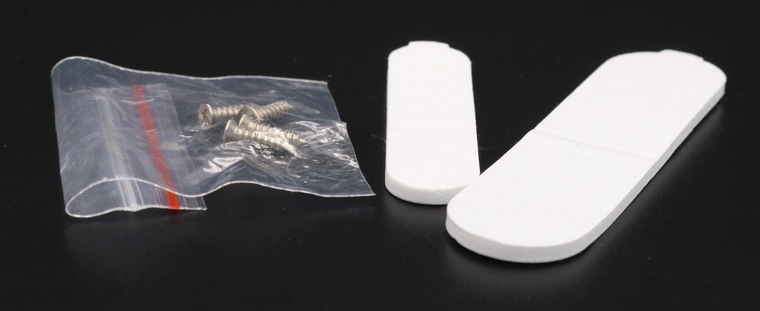

Установку можно произвести с помощью шурупов или с помощью двухстороннего скотча.

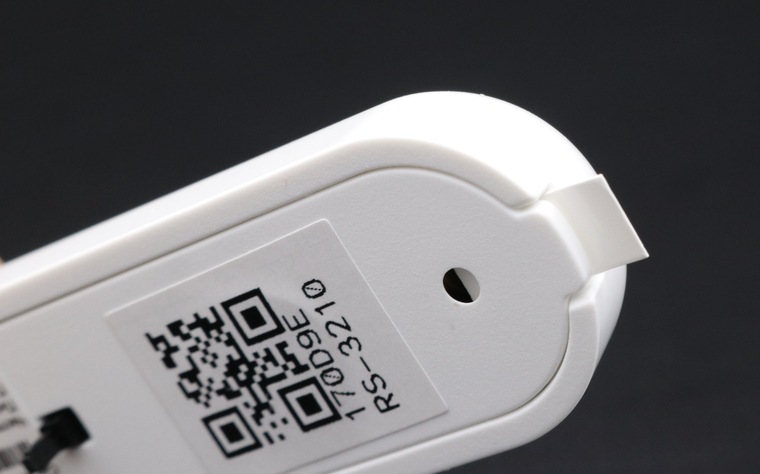

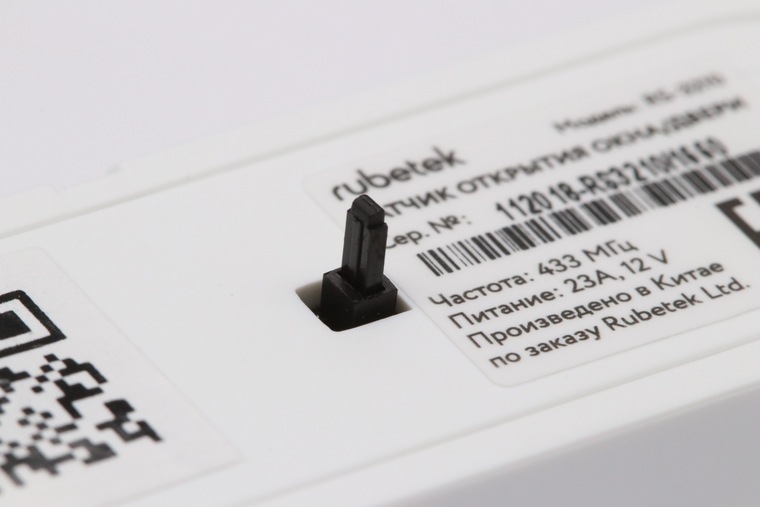

В основании датчика имеется защитная кнопка, при сработке которой, пользователь получит оповещение, если кто-то попытается вывести его из строя или при отрыве от стены.

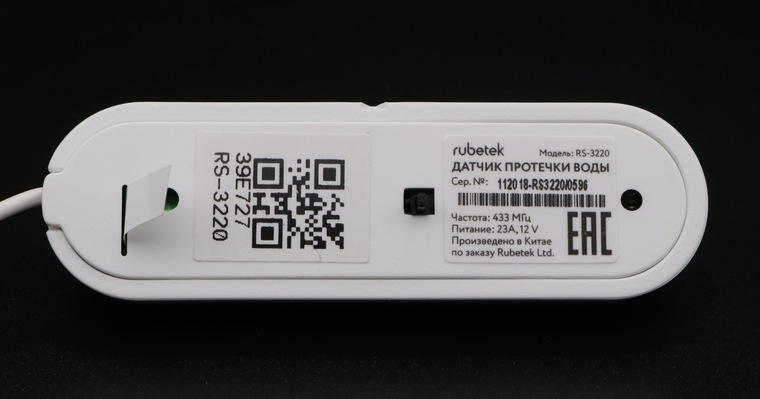

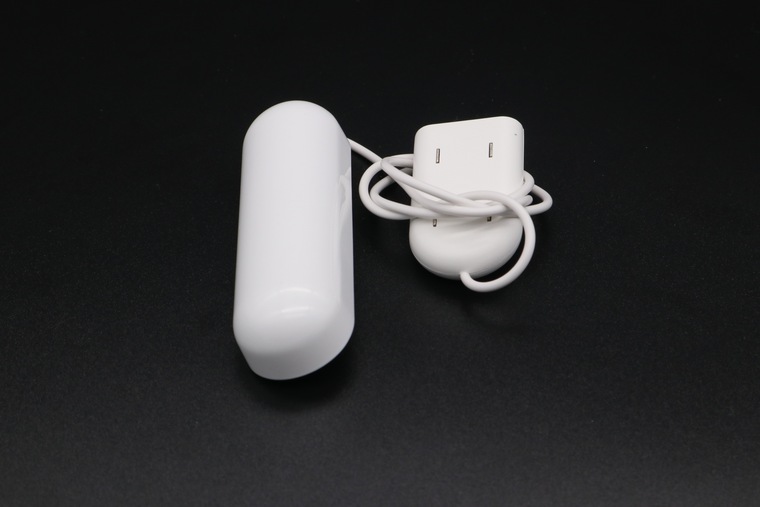

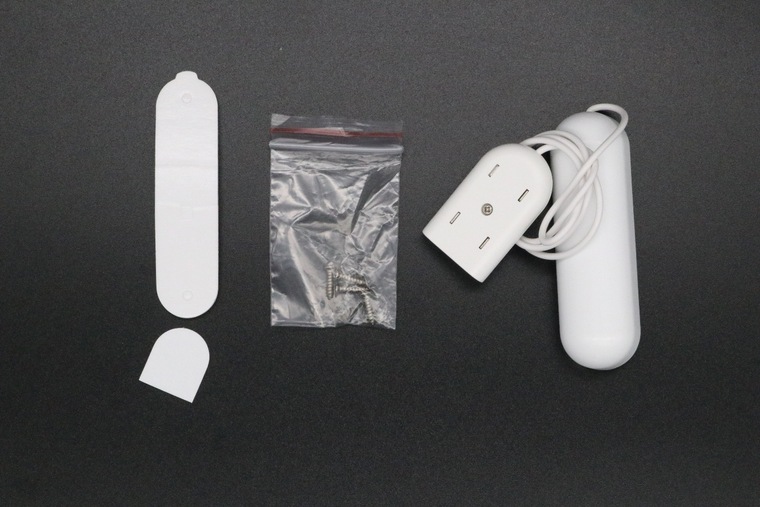

Датчик протечки RS-3220
Это компактное беспроводное устройство, сенсор датчика реагирует на скопление воды под ним, будь то трубопровод или отопительная система. Обнаружив проблему, датчик отправляет push- и sms- уведомления на смартфон. Источником питания служит батарейка на 12 В, формат 23А.
Технические характеристики
| Тип подключения | RF 433 МГц |
| Дальность действия | До 30 м |
| Рабочее напряжение | 12В |
| Питание | Батарейка CR-23A |
| Рабочая температура | 0⁰С. +40⁰С |
| Габариты передатчика | 76х23х15 мм |
| Габариты детектора воды | 45х23х8 мм |
Подходит для различных помещений. Датчик может быть установлен под ванной, раковиной, стиральной машиной, радиатором отопления и т.п.

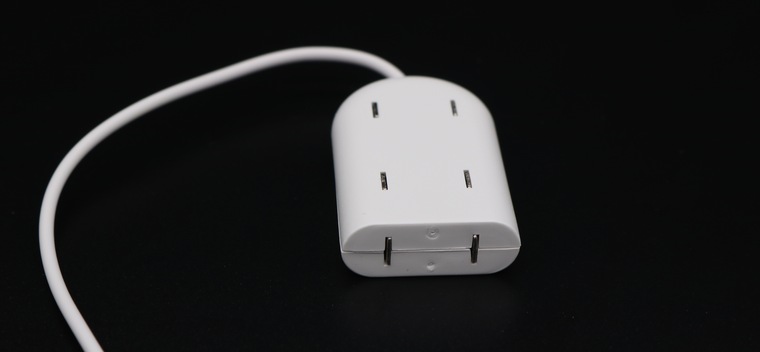

Датчик состоит из передатчика и детектора. На детекторе расположены чувствительные к влаге пластины. При попадании воды на детектор, передатчик отправляет данные на модуль управления, который в свою очередь оповещает пользователя.
Как и на датчике открытия, на передатчике имеется защитная кнопка от вскрытия или отрыва от стены.
Датчик утечки газа KR-GD13
Датчик утечки газа – это устройство, предназначенное для определения утечки метана, пропана, бутана и других горючих бытовых газов.
Технические характеристики
| Тип подключения | RF 433 МГц |
| Дальность действия | до 100 м (на открытой местности) |
| Громкость сирены | 85 дБ |
| Срабатывание сирены, при концентрации | >10% |
| Тип сенсора | каталитический |
| Рабочий ток | ≤155 mA |
| Ток при работе сирены | ≥230 mA |
| Рабочее напряжение | 5 В |
| Питание | MicroUSB |
| Аккумулятор | BL-5C(опционально) |
| Рабочая температура | 0… +50 °C |
| Рабочая влажность | до 90% без конденсата |
| Габариты | 115×85×35 мм |
| Вес | 86 г |

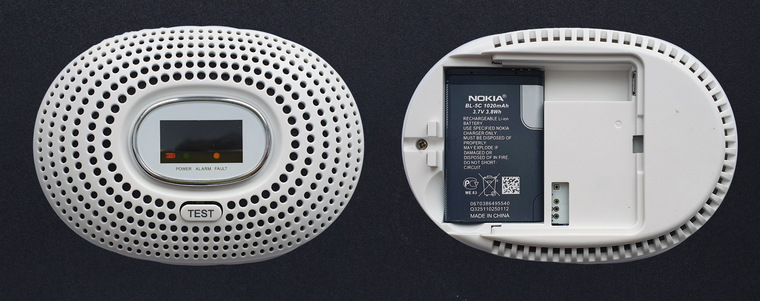

На лицевой стороне находится дисплей и кнопка "TEST". На обратной стороне находится крышка аккумуляторного отсека и разъем для подключения питания.
Датчик может работать автономно от аккумлятора типа BL-5C, в комплект поставки не входит.
Принцип действия каталитического датчика основан на прямой зависимости тепла, генерируемого при сгорании газа, от концентрации этого газа. Горючий газ, достигая поверхности датчика, вступает в каталитическую реакцию, что приводит к сгоранию газа без образования пламени. В результате выделяется большое количество тепла, из-за чего изменяется сопротивление чувствительного элемента. Датчик подает звуковой и визуальный сигнал, а также отправляет рush- и sms-уведомление в случае превышения допустимого уровня концентрации газа в воздухе в закрытом пространстве. Звуковое оповещение об утечке газа работает независимо от наличия модуля управления.
Практическая часть

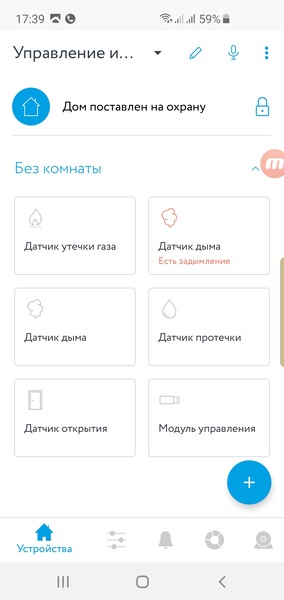

Модуль управления универсальное устройство, которое позволяет контролировать совместимые гаджеты и, например, менять температуру в помещении, дистанционно включать и выключать устройства, создавать сценарии работы, все операции выполняются через мобильное приложение. Все текущие уведомления хранятся в приложении в графе "События".
Установка датчиков происходит довольно легко, все необходимое для этого имеется в комплекте поставки. Датчик дыма желательно установить на потолке над возможным источником возгорания. При установке в загородном доме или гараже следует убедиться в наличии устойчивой связи с модулем управления, иначе на четкое срабатывание сигнализации можно и не рассчитывать. Специально для такой проверки предусмотрена ручная система тестирования. Устанавливая датчик на удаленных объектах, следует учитывать и температурный режим работы. Надежное функционирование гарантируется изготовителем в диапазоне от 0 до 40 °C.

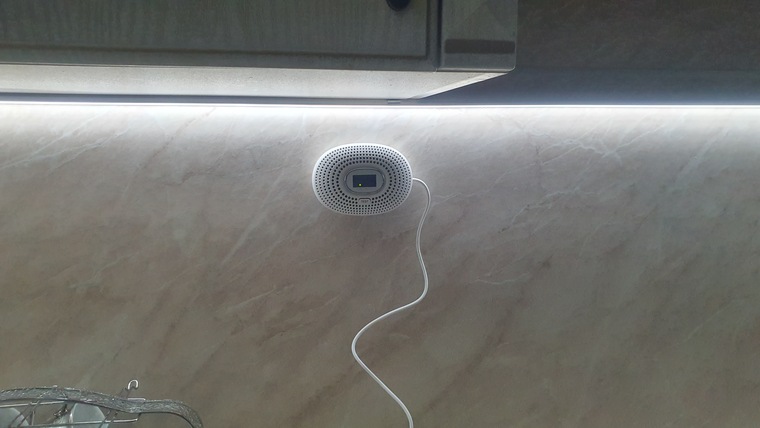

Датчик оповестит вас при утечке метана, пропана, бутана и других горючих бытовых газов. Датчик газа устанавливается в местах возможного скопления газов на расстоянии 0,5 м от пола для пропана, бутана и 0,5 м от потолка для метана. При подключении питания прибор определяет минимальный уровень содержания газа в воздухе и начинает отталкиваться от этих значений, принимая их за исходные данные. Время этой синхронизации 180 секунд. После чего прибор уже готов к работе. При превышении допустимого порога концентрации газа в воздухе больше 10 %, датчик активирует звуковую сирену и отправляет мгновенные push- или sms-уведомления об утечке на смартфон.
Датчик открытия можно установить на окно или дверь. Передатчик и магнит следует устанавливать так, чтобы передатчик постоянно находился в неподвижном состоянии (рама окна или дверная коробка), а магнит перемещался (створ двери или окна).
Датчик протечки воды желательно установить в месте возможной протечки воды. Данный датчик только оповестит пользователя о протечке и поможет в случае, если пользователь находится дома. В иных случаях, лучше использовать шаровой кран с электроприводом. Такой кран подключается к блоку управления и в паре, с датчиком протечки будет автоматически перекрывать подачу воды.
Выводы
Не комплектуют аккумулятором, хотя место под него есть. Цена.
Детектор горючих газов определяет повышенное содержание газа (пропан-бутан, метан) и реагирует индикацией на экране, показывая относительное превышение газа над нормой, которую вычисляет при калибровке при запуске, калибровка длиться примерно минуту. Помимо индикации прибор громко пищит, пока содержание газа не снизится. Проверено на незажженной газовой плите, задержка реакции примерно секунд 10. Для проверки работоспособности есть кнопка тестирования.
Внешний вид:
Внутренний отсек, где видно место для размещения резервного аккумулятора BL-5C (часто применяется в мобильных устройствах и портативных колонках). В китайском прародителе явно еще сим карта могла вставляться, в данном изделии это не реализовано.
Чтобы его повесить на стену придется в задней крышке сверлить отверстия, не очень хорошо с точки зрения гарантии, в комплекте прилагаются дюбеля и шурупы.
По сравнению с более бюджетными аналогами данный детектор утечки газа передает статус тревоги по радиоканалу 433МГц на целый ряд устройств от Рубетек (с функцией СмартЛинк), что позволяет реализовать работу по сценариям, например закрытие газового крана с помощью реле re-3312 (к слову весьма недешевого - примерно 2900-3200р.), к которому придется прикупить китайский накладной сервопривод на кран, типа такого:
В двухканальном реле re-3312 надо использовать оба канала, один на закрытие, другой на открытие клапана. Останов сервопривода происходит по концевым выключателям, встроенным в него. Почему не упоминаю о наборах Рубетека типа RK-3558, уже комплектующихся своими клапанами - они неразборные, и предназначены для воды. В газовой же магистрали уже все ограничено проектом и добавление дополнительных вентилей является большим раздражителем для газовых служб, потребуется куча согласований, которые Вам потом еще могут боком выйти, поэтому простая установка сервопривода на существующий кран - наш случай. Ищите по словам: Автоматический манипулятор, запорный клапан, для сигнализации, отключения газа, водопровода, устройство безопасности для кухни и ванной комнаты. В любом случае потребуется поработать паяльником, разобраться какой провод куда подключать, так что если у Вас системы Рубитек еще нет, то лучше купить готовые решения от Туйа или подобных. Самое правильное применение данного детектора - это его работа в связке с центром управления Рубетек CC1, где можно создавать и сохранять сценарии (если что то произошло - то. ), это гарантирует, что при отсутствии интернета или каких - либо проблем с облаком умного дома от производителя система все же продолжит автономно работать. Впрочем, если все вышенаписанное уже только от прочтения утомляет - можно просто умную лампочку прописать в систему, будет например над котельной загораться, если что не так.
С системой умного дома от компании RUBETEK мы уже знакомились на примере камер видеонаблюдения, центра управления, блоков и реле, а также внешних датчиков. Не так давно они пополнили линейку доступных модулей, выпустив двухканальный блок управления RUBETEK RE-3312 с Wi-Fi подключением и датчик утечки газа RUBETEK KR-GD13.
Оба устройства можно приобрести как в крупных российских магазинах, так и с доставкой, воспользовавшись официальным сайтом компании.
Внешний вид RUBETEK KR-GD13
Покупатель получает RUBETEK KR-GD13 в коробке с традиционным оформлением. Помимо изображения датчика, приведены его технические характеристики.
Комплект включает USB-адаптер питания, USB-кабель, основной блок и инструкцию.
Новый датчик утечки газа стал изящнее и получил улучшенную систему питания, позволив выбрать между автономной работой или питанием от USB.
Аккумулятор пользователю нужно будет приобрести самостоятельно. Используется батарея BL-5C, встречаемая в смартфонах Nokia. Он недорогой и находится в широком доступе в магазинах.
Выполнен датчик в корпусе овальной формы из белого пластика. Габариты компактные, на кухне или рядом с котлом найти под него место не составит проблем. Хорошо впишется в интерьер. Лицевая сторона с множеством круглых отверстий. По центру LED-дисплей, отображающий техническую информацию и активность питания.
Под экраном механическая кнопка TEST, с помощью которой можно будет инициализировать тестирование срабатывания датчика и провести добавление датчика в приложение.
На обратной стороне съемная крышка, скрывающая отсек с аккумулятором и разъем microUSB. Есть канавка для аккуратной укладки кабеля. При срабатывании датчика утечки газа выводится громкий звуковой сигнал и отправляется уведомление на смартфон.
Внешний вид RUBETEK RE-3312
Поставляется в компактной коробке из плотного картона со светлым оформлением. На боковых гранях приведены примеры работы и подробная таблица с техническими характеристиками. Комплект включает сам модуль и инструкцию по установке.
Выполнен RUBETEK RE-3312 в компактном корпусе из белоснежного пластика. На фронтальной стороне расположен ряд с клеммами и соответствующей маркировкой.
За управление отвечает кнопка инициализации, выведенная на крышке блока управления.
С обратной стороны приведены технические характеристики и название модели.
Компактные габариты позволят без затруднение спрятать в подрозетнике вместе со всеми проводами подключения.
В последующем настройках можно просмотреть силу сигнала, выбрать расположение комнаты, задать название и выбрать иконку.
Датчик утечки газа пользователь сможет использовать при создании сценариев. Срабатывание записывается в события.
Схема подключения двухканального блока управления приведена на официальном сайте и комплектной инструкции. Его можно будет монтировать в отдельный короб, добавить в подрозетник или интегрировать в выключатель. Проводится добавление в домашнюю Wi-Fi сеть, работающую на частоте 2.4 ГГц Следующим шагом каждому каналу можно присвоить имя для последующего упрощения идентификации нужного канала при ручном и автоматическом оформлении.
Двухканальный блок управления поддерживает сложные сценарии срабатывания. Так, помимо очевидного сценария с включением по времени, можно будет сделать включение по датчику движения или открытия.
Преимуществом данного блока является возможность подключения к нему до 64 внешних датчиков. Есть встроенная защита от коротких замыканий.
