ФЕДОТ, ДА НЕ ТОТ
СХОЖИЕ ПО ФОРМЕ, КОРОБКИ ПЕРЕДАЧ "ВОЛГ" И "ГАЗЕЛЕЙ" ОТЛИЧАЮТСЯ СОДЕРЖАНИЕМ
ТЕКСТ / ОЛЕГ ЗАГРОДЗКИЙ,
НАЧАЛЬНИК БЮРО КОРОБОК ПЕРЕДАЧ И СЦЕПЛЕНИЙ ГАЗА
На самом деле эти коробки передач максимально унифицированы. Редукторная часть отличается первичными валами, насадными венцами привода блока шестерен да ведомыми шестернями первой передачи. Кроме того, есть два варианта картера рычага переключения передач и крышки подшипника первичного вала. Чтобы подогнать показания спидометра к "своей" главной передаче заднего моста, предусмотрены соответствующие механизмы привода спидометра. Осталось выяснить, что куда подходит.
Самая массовая на сегодня коробка ГАЗа предназначена для "Газели". Ее номер - 3302-1700010. Число зубьев шестерни первичного вала - 25. Вал легко отличить по кольцевому выступу высотой два и шириной пять миллиметров на шейке. Зубчатый венец блока шестерен имеет 36 зубьев. Пароль - радиусная кольцевая проточка на наружном конусе. Шестерня формально съемная, но по причине высоких требований к качеству посадки на вал отдельно в запчасти не поставляется. Так что купить нужный блок шестерен можно только в сборе. В ближайшем будущем намечено изменить способ крепления венца.
Шестерня первой передачи на вторичном валу 45-зубая. Ее характерная особенность - четыре отверстия по 6 мм на диаметре 80 мм. Картер рычага переключения передач - "высокий". В нем точка качания рычага поднята на 20 мм. На столько же подросла нижняя часть рычага переключения передач.
Привод спидометра "настроен" под главную передачу 5,125. Ведущая шестерня снабжена семью зубьями, ведомая - семнадцатью. Обе помечены цифрами 3302. Штуцер 2410-3802029 с резьбой М22х1,5 предназначен для тросового привода.
Версия для полноприводного автомобиля имеет слева на картере бобышки под кронштейн рычагов управления раздаточной коробкой. Справа - люк для вала отбора мощности, закрытый штампованной крышкой. Кроме того, отсутствует привод спидометра.
Следующая модель - 330242-1700010 агрегатируется с дизельным двигателем. Ее первичный вал длиннее "газелевского" на 48 мм. Удлинена (на 54 мм) и крышка подшипника первичного вала.
Коробка передач для "Соболя" имеет номер 2217-1700010. Начинка та же, что у "Газели". Но так как главная передача у машины иная - 4,556, то и число зубьев ведомой шестерни привода спидометра здесь меньше - 15. Маркируется она цифрами 4,55 на торце.
У "волговского" агрегата 31029-1700010 более серьезные отличия. Количество зубьев шестерни первичного вала - 26, шейка, в отличие от других, гладкая, у венца блока шестерен 35 зубьев. Проточка на конусе, естественно, отсутствует. Шестерня первой передачи вторичного вала снабжена 43 зубьями. Ее опознавательный знак - два отверстия по 6 мм на диаметре 80 мм. Картер рычага переключения передач - "низкий". Передаточное число главной передачи заднего моста "Волги" - 3,9. Соответственно ведущая шестерня привода спидометра снабжена 6 зубьями, а ведомая - 19. Маркируются они цифрой 24. У ведущей клеймо стоит на наружной грани квадратной обжимки, у ведомой - на торце или наружном диаметре шейки рядом с зубчатым венцом. Штуцер 2410-3802029 с резьбой М22х1,5.
Вариант 3110-1700010 сделан для автомобилей с электронной панелью приборов. У ведущей шестерни спидометра здесь 10 зубьев, у ведомой - 20. Маркировку 3110 ставят в тех же местах. Штуцер 3302-3802029 с резьбой М18х1,5 служит для крепления датчика.
И последняя коробка - 31104-1700010 предназначена для дизельной "Волги". Передаточное число ее главной передачи - 3,58. Соответственно поменялась ведомая шестерня привода спидометра. У нее 18 зубьев. Маркировка 31104 нанесена на торце со стороны шестерни. Штуцер М18х1,5 для крепления датчика.
Но это еще не все. Продолжая курс на унификацию, на все коробки передач недавно начали ставить одинаковую шестерню первой передачи вторичного вала. В ее теле нет никаких маркировочных отверстий, число зубьев - 45.
По присоединительным размерам все агрегаты, кроме "дизельного", одинаковы. Но при монтаже "неродного" проследите, чтобы подошел картер рычага переключения передач. И не забудьте "состыковать" задний мост и привод спидометра!
Номер коробки - на торце привалочной плоскости картера.
"Высокий".
и "низкий" картеры рычага переключения передач.
Коробка передач для дизеля отличается от.
"обычной" удлиненным первичным валом и крышкой его подшипника.
Первичные валы: слева - для "Газели", справа - для "Волги".
Зубчатый венец блока шестерен для "Газели" (внизу) отличается от "волговского" (вверху) радиусной кольцевой проточкой.
Опознавательные отверстия на ведомой шестерне первой передачи.
путаница какая-то. что ставить на 3102 со старой панелью и тросиковым приводом спидометра с мостом 3,9?
_________________
In vitium ducit culpae fuga
ГАЗ-3102\83\402, Renault LagunaIII\08\K9K
Раздел Литература
Я вчера достал каталог деталей 31029 -
КПП 24-1700010-01
Колесо зубчатое ведомое привода спидометра - 24-3802034. И на 5-ти ст. - оно же
Что еще посмотреть?
Посмотрел каталог деталей 24-й (80-й год) - та-же шестерня что и позже на наших.
Скорее всего кто-то из продавцов ошибся про 21 зуб и пошла гулять информация по Инету. Одно чудо вообще 18 насчитало.
Словом, думается, на 19 зубов - все кто 24-31029 (24-3802034) (в т.ч. 5 ст).
на 20 зубов - массово 3110 (3110-3802034) и (скорее всего) 31105 (3110-3802034-01).
Еще ходят слухи про более длинную шестерню, нежели остальные, под 3110 на 19 зубов. В своих каталогах ГАЗ-3110 (2000 и 2003 года) я ее не нашел. Для 4 ст и 5 ст указана одна и та-же (3110-3802034).
Замена прибора спидометр на 31029 с 90 км/ч вверху - логична, учитывая что старые спидометры 3102-2410 врали больше чем на 10 км/ч по всей шкале. Здесь же поступили по китайски - перерисовали шкалу, восстановив техническую справедливость.
Извините за обобщения. Именно так все выглядит согласно официальной конструкторской документации.
Я решил прикупить себе Волгу, ГАЗ 24.
На что мне обращать внимание при покупке сабжа?
ЗЫ
покупаю ГАЗ 24 именно из за того, что она мне нравится, а не по другим причинам, так что не надо искать альтернативу плиз..
Как "Волгарь" с большим стажем: ГАЗ-2401 лучше не брать. Слишком многое там оригинально, включая двигатель 24Д, вакуумный усилитель, передние стеклоподъемники, тормозные шланги и трубки, покрышки 185х70 R14 и т.д.
ГАЗ-2410 - машинка более унифицированная, но все равно очень многое для нее уже десятилетие, как не выпускается.
Выводы делайте сами.
Все это мое ИМХО.
P.S. Сейчас владею ГАЗ-3102, до нее ГАЗ-2401
Как "волгарь" могу добавить:
А вот я как раз рекомендую поискать именно ГАЗ-24 "чистую", именно 24-ку. После 1980 пошли 2401.
Постарайтесь найти ГАЗ24 1977-79 годов.
В 1976 ставили еще ленточный спидомерт.
С 1977- стрелочный, с часами.
На РАФике стоял такой же , но без часов.
Машина абсолютно беспроблемная.
Полностью присединяюсь к словам ПРОХОЖЕГО.
Основное отличие внеше "чистой" от 2401 - у 2401 есть пластмассовая накладка нижней части панели приборов.
До 1976 были 24-ки с замком ветровика пер.двери без кнопки. - очень интересное решение.
ИМХО - лучше 24 (01,02,03,04) чем 2410. У меня 2401 (та жа 24, только с 76 бензином). Купил за 15 т.р. Вложил уже больше 60. Но, не жалею. На мой взглад более красивой машины советский автопром не делал и вряд ли сделает. Когда покупал смотрел в основном на состояние:
1)кузова (Пороги. )
2)рессор (не должен верхний край заднего колеса быть на уровне крыла. )
3)компрессию двигателя (очень помогает если хозяин говорит "вчера кап. ремонт делали", а компрессия около 6. Сразу можно уличить в обмане и потребовать скидку)
4)качать кузов на предмет состояния амортизаторов особого смысла нет, т.к. Скопинские стоят копейки, если что можно и на них ездить.
5)если хозяин позволит, то отверните пару винтов на обшивке дверей и посмотрите совпадает ли цвет краски. Если нет - ВНИМАНИЕ. Возможно машина была хорошо битая и нет никакой гарантии что геометрия кузова не нарушена (я в таком случае взял бы только у очень хороших занакомых).
6)Если надумали брать, попросите проехаться метров 300-400 по пустой дороге. Посмотрите как машина "держит дорогу" при отпушенном руле и самое главное не уносит ли ее при резком (ОЧЕНЬ резком, что бы колеса юзом) торможении. Я при покупке не проверил резкое торможение (пожалел резину) и потом год боролся с заносом вправо (победил!).
А по большому счету, покупка старой машины - лотерея.
Покупай,за такие гроши-танком управлять научишься.Крепкая и дешёвая.Надоест,продашь или подаришь кому,или отдашь в раскат.
Пока ещё не купил, присматриваюсь. Хотелось бы узнать, возможна ли установка панели приборов от 3110 в 24 Волгу?
Нет. насколько знаю крепления не подойдут. Панель можно менять только 24-2401-2410. Панель (вместе со всей "торпедой") от 3110 поставить можно - но надо будет переделать воздуховоды от печки (и саму печку, возможно), привод спидометра - т.е. надо будет менять коробку передач на 3110 - спидометр на 3110 электронный на КПП - датчик и передаточное число другое - если просто переставить датчик - будет врать, а на 24 - механический с тягой от шестерни КПП, ну и крепеж панели и боковые накладки.
Такой автомобиль имеет смысл брать только если бОльшую часть работ по нему можешь выполнить сам. Иначе на сервис не наездишься.
Да, подойдет!
И переделок там не много.
Зато какой вид! сам менял.
Да зачем менять?Нучишься ездитьи продашь либо подаришь.Или пусть как у меня,в резерве стоит.Не лошадь,есть не просит.
По ширине войдет. Ну крепеж и воздуховоды переделали, это действительно не так сложно. Но со спидометром -то все равно придется что-то делать - просто заменой троса на датчик обойтись не удастся.
датчик в коробку и смотрим схему подключения на 3110.
А потом спидометр будет безбожно врать.
Потому что датчиков существует 3 (!) типа.
Смотрите к какому спидометру какой.
У мня врал, не тот купил, а отдавать 650р за новый датчик- жаба душила.
Имеет ли смысл брать ГАЗ-2417 и чем он отличается от ГАЗ 24 и 2410 ?
пардон, а что значит 2417?
2417 - пластиковая морда, газ/бензин(76) с завода.
то есть это 2410 и газобалонным оборудованием?
накой нужен газ? гимор.
на газу полюбому ездить не буду, а пластиковую морду легко поменять на нормальную.
тогда это, фактически, ГАЗ-2410.
Со всеми + и - этой модели.
2410 - это немного не 24 "чистая".
**2410 - это немного не 24 "чистая"**
У неё вроде более удобные дверные ручки, седенья, панель приборов и руль.
А в чём конкретно минусы 2410 перед 24 ?
BOJARIN
**2410 - это немного не 24 "чистая"**У неё вроде более удобные дверные ручки, седенья, панель приборов и руль.
А в чём конкретно минусы 2410 перед 24 ?
Я я 2410 - посовременнее
а так тот же перец.
Да нет минусов у 2410 по сравнению с 24-кой!
Только плюсы: унифицированный усилитель тормозов, нет поворотных форточек, ручник уже на полу, а не под рулем. Ну и двигатель уже 402, а не 24Д.
Как любитель и владелец Волг хочу добавить:применяйте для шприцовки подвески ступичную смазку Motorkraft 22(применяется для смазки ступичных конических подшипников автомобилей Ford)Смазка напоминает наш Литол но не засыхает,я шприцую каждые 10 тыс км и резьбовые шкворня и рулевые наконечники и маятниковый рычаг на одной машине прошли (до продажи)157 тыс км на другой пока 76 тыс км ,хотя езжу везде брод не брод,колея не колея - все не почем.Вся станция Форд собралась под подьемник а молодежь сочла своим долгом найти в машине любимого мастера хоть что нибуть но как не старались разошлись со словами "не может быть"Все модели до 2410 включительно хорошо красили и подготавливали ,а 31029 брать не стоит из-за плохой покраски без грунта,
не разу не видел не ржавую 029))))
24(2410) или сразу 3110-31105.Промежуточных не надо.Но вот самый шоколад из ТАЗ-широких 3102.
31029 я не признаю.
Скорее всего возьму либо чистую 24, либо 2410(или её производную), либо уж 3102(если найду подешёвке неубитый).
Поищите чистую 24. У пенсионеров можно купить отличный экземпляр с родной краской за небольшие деньги. Тогда ведь Волга была не машиной а символом, и ездели на "символе" не так часто как на машине, и эксплуатировали не так жестоко. Да и стояла она как правило в гараже - у тех, кто имел возможность купить Волгу была возможность купить и гараж. Особенно стоит заметить, что красились и грунтовались машины тогда окунанием а не напылением, что обеспечивало полный прокрас кузова, более толстый слой краски и лучшую стойкость покрытия. Ну а смотрится родная 24, блестящая лаком и хромом просто великолепно!

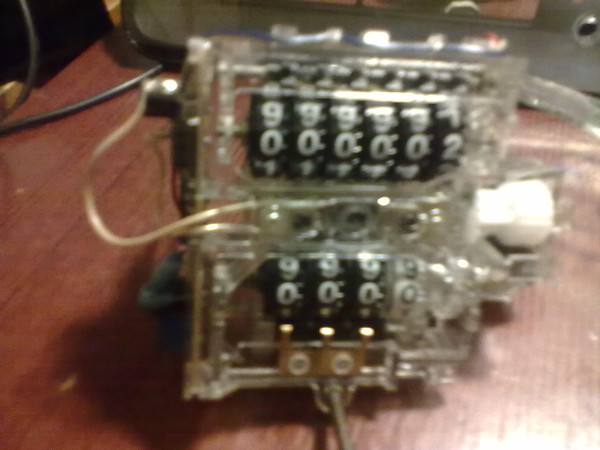

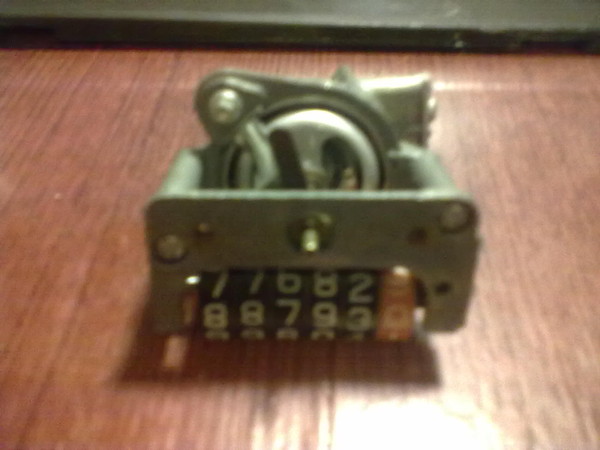

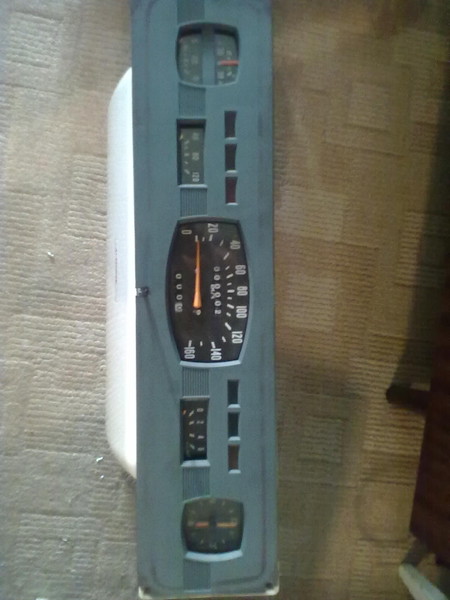

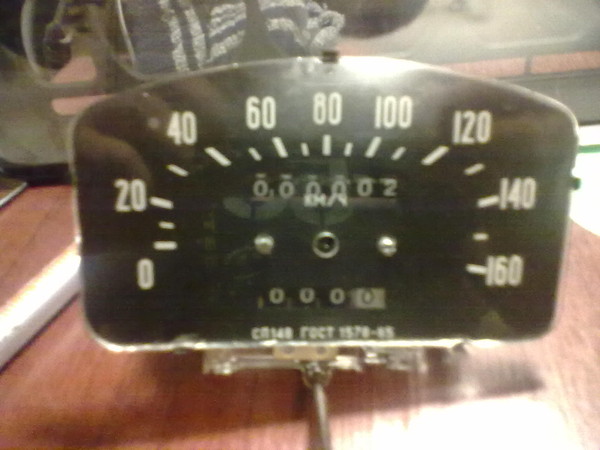

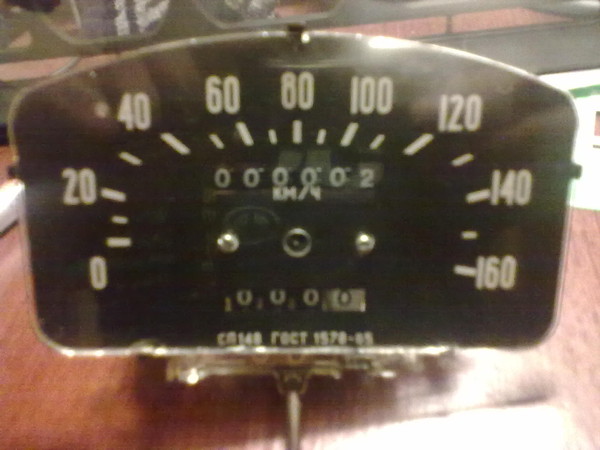

В связи с установкой нового мотора в мою машинку возникла необходимость установки электронного спидометра. Изучив все варианты решил попробовать поставить внутренности спидометра газ 3110.

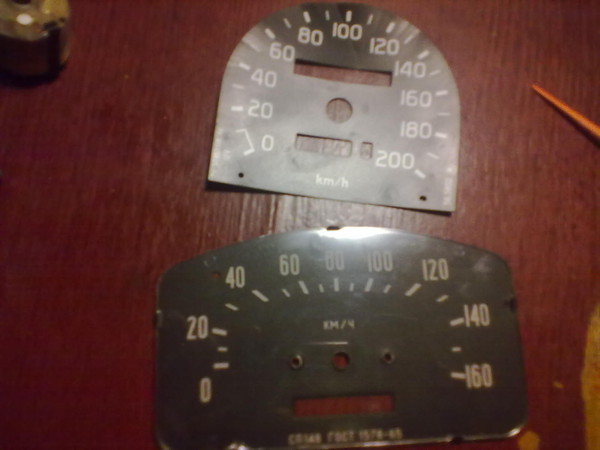

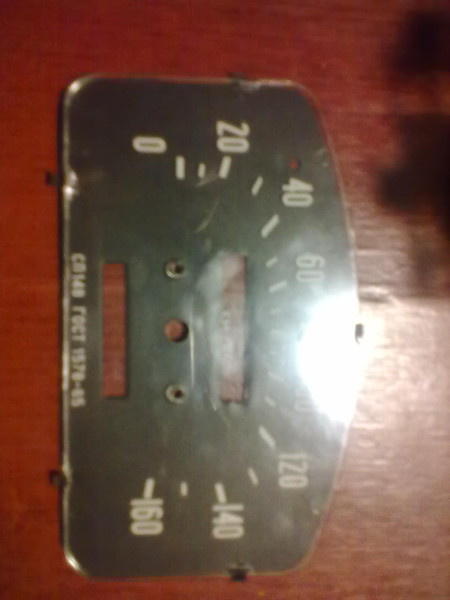

Разметка шкал совпала, крепежные места тоже. Пришлось прорезать отверстие для одометра и немного раздербанить корпус приборной панели т.к. места для нового прибора оказалось маловато.
Сделано было на коленке так-что за фото и качество исполнения прошу строго не судить))))))
Последний раз редактировалось: Юра (Вт 22 Ноя 2011 - 1:30), всего редактировалось 1 раз(а)
Юра А пошли бы все.
Поставил 5-КПП от козели на 31029 (спидометр 3110 - электронный). Раньше стояла 4-КПП (заводская). Спидометр врет безбожно: при 100км/ч показывает 140. Подскажите, пожалуйста, как вылечить эту болезнь. А-то со скоростью совладать можно, а вот одометр считает мне километры между ТО. Понимаете о чем я?
Добавлено через 2 минуты 41 секунду
Ксати, мод, мне не приятна надпись под ником!
Поставил 5-КПП от козели на 31029 (спидометр 3110 - электронный). Раньше стояла 4-КПП (заводская). Спидометр врет безбожно: при 100км/ч показывает 140. Подскажите, пожалуйста, как вылечить эту болезнь. А-то со скоростью совладать можно, а вот одометр считает мне километры между ТО. Понимаете о чем я?
Добавлено через 2 минуты 41 секунду
Ксати, мод, мне не приятна надпись под ником!
__________________
У меня такая манера вождения, что мне плевать на уровень адреналина в моей крови .
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
ГАЗ-3110. 402. 1998г. газ-бензин(была)
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Geely Emgrand Z7(сейчас)
Поставил 5-КПП от козели на 31029 (спидометр 3110 - электронный). Раньше стояла 4-КПП (заводская). Спидометр врет безбожно: при 100км/ч показывает 140. Подскажите, пожалуйста, как вылечить эту болезнь. А-то со скоростью совладать можно, а вот одометр считает мне километры между ТО. Понимаете о чем я?
Добавлено через 2 минуты 41 секунду
Ксати, мод, мне не приятна надпись под ником!
Для просмотра ссылок или изображений в подписях, у Вас должно быть не менее 0 сообщение(ий). Сейчас у Вас 0 сообщение(ий).
Про это я знаю. Спасибо всем за ответы! Теперь, будьте добры, почитайте мои рассуждения и рассудите, что не так.
По идее спидометры волги и газели одинаковы. исходя из этого рассуждаем. Теоритически скорость на спидометре не зависит от установленного моста: с высоким или низким передаточным числом. А скорость спидометра = фактической/физической только с правильным/родным редуктором моста. Т.е. спидометр "не знает" какой редуктор стоит "после" его привода, ведь, он показывает считанную скорость с приводного вала, который вращается с угловой скоростью пропорциональной скорости коленвала. Так? Вот где возникает вопрос: на какой газели скорость 140км/ч достигается при 3000об/мин? Мне кажется это бредом! На газели передаточное отношение редуктора выше волговского, а это значит, что скорость в 140км/ч достигается на газели на более высоких оборотах, а не на меньших. Да, собственно, на какой волге на 3000об/мин достигается скорость в 140км/ч? Может мне продали волговскую коробку? У меня стоит ДСА на 10 импульсов - может поставить на 6? По идее за 1 оборот ДСА импульсов станет на 4 меньше и спидометр перестанет со мной ругаться. ПОМОГИТЕ. Пожалуйста!
Это будет рубрика самоделки. У каждого наверное в жизни встречалось, что хотите что-то купить, а нет в продаже или даже вообще не существует. Поэтому здесь на помощь приходит наш ум и смекалка. Как говорится не бывает безвыходных ситуаций. Тут же я расскажу как сделать прибор для намотки пробега.
Делаю прибор для намотки пробега газ, ваз.
Что такое датчик скорости.
Спидометр и датчик скорости.
В большинстве автомобилей датчик скорости напрямую связан с приборной панелью, за небольшим исключением, в некоторых сигнал сначала подается в систему управления двигателем. Но в большинстве напрямую.
В по простому это генератор импульсов, таких же что и датчик скорости при движении. Можно конечно взять и сделать по схеме из интернета генератор импульсов, но не все же понимают в электрике. Поэтому поступим самым простым способом возьмем поручные средства, которые продаются практически в любых магазинах автозапчастей.
Кстати, если кто хочет сделать генератор импульсов самостоятельно, вот фотки внутренностей АЗ-1:
Прибор производится и по настоящее время, но из-за маленького спроса его можно найти не во всех магазинах автозапчастей, поэтому берите телефон и обзвоните магазины вашего города и обязательно найдете.
Фото внутри я сделал на тот случай, если вам не удалось найти Аварийное зажигание. Поэтому эти все элементы продаются в любом магазине радиотехники и стоят сущие копейки, схема очень простая.
Поэтому сделать прибор для намотки пробега не доставит вам большего труда.
Еще меня заставило задуматься вот это, так как провода на колодке были все одного цвета:
Кстати у прикуривателя центральный провод тоже +. Но вроде по изготовлению основные моменты всё.
Как подключить прибор для намотки пробега ГАЗ, ВАЗ.
Теперь рассмотрим ВАЗ, у них у датчика скорости такой же разъем что и аварийное зажигание, тут просто берем и за место датчика цепляем блок АЗ-1. И ваш авто несется со скоростью 150 км/ч, стоя на парковке или пробке))).
Ещё из практики, при подключенной намотке, авто при движении немного тупит, но топлива ест меньше, поэтому это еще и помогает экономить.
