Снятие компрессора кондиционера ниссан кашкай
Компрессор кондиционера - достаточно сложный, высокотехнологичный агрегат. Некоторые узлы насосной части компрессора изготовлены с применением селективной сборки, поэтому фирмы, которые производят комплектующие, не поставляют в розничную продажу детали для ремонта насосной части компрессоров. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода (рис. 12.8).
| Рис. 12.8. Электромагнитная муфта привода компрессора кондиционера |
| 1 - прижимной диск муфты; 2 - шлицевое отверстие ступицы диска; 3 - ведомый диск муфты; 4 - подшипник; 5 - внутренняя обойма подшипника; 6 - рабочая поверхность шкива; 7 - ручьи шкива; 8 - обмотка электромагнита; 9 - жгут проводов электромагнита; 10 - корпус электро магнита; 11 - упругий стальной поводок |
При эксплуатации автомобиля выход муфты компрессора из строя - очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива. Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи,проскальзывание прижимного диска 1 и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.
В результате трения детали нагреваются, и изоляции обмотки 8 катушки начинает выгорать. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях подшипник заклинивает и внутренняя обойма 5 подшипника проворачивается на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт в специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при осмотре автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода и рукой проверните шкив. Он должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.
Рис. 12.8. Электромагнитная муфта привода компрессора: 1 – прижимной диск муфты; 2 – шлицевое отверстие ступицы диска; 3 – ведомый диск муфты; 4 – подшипник; 5 – внутренняя обойма подшипника; 6 – рабочая поверхность шкива; 7 – ручьи шкива; 8 – обмотка электромагнита; 9 – жгут проводов электромагнита; 10 – корпус электромагнита; 11 – упругий стальной поводок.
Компрессор кондиционера – достаточно сложный, высокотехнологичный агрегат. Некоторые узлы насосной части компрессора изготовлены с применением селективной сборки, поэтому фирмы, которые производят комплектующие, не поставляют в розничную продажу детали для ремонта насосной части компрессоров. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода (рис. 12.8).
При эксплуатации автомобиля выход муфты компрессора из строя – очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива.
Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска 1 и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.
В результате трения детали нагреваются, и изоляции обмотки 8 катушки начинает выгорать. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях подшипник заклинивает и внутренняя обойма 5 подшипника проворачивается на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт в специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при осмотре автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода и рукой проверните шкив.
Он должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.
При необходимости замените подшипник, не дожидаясь его полного разрушения.
Вам потребуются: торцовые головки «на 10», «на 13», отвертка с плоским лезвием.
1. Удалите хладагент из системы кондиционирования.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите ремень привода вспомогательных агрегатов (для наглядности показано на снятом двигателе).
4. Проверьте состояние приводного ремня.
ПРИМЕЧАНИЕ.
Замените ремень, если при осмотре вы обнаружите: – следы износа зубчатой поверхности, трещины, подрезы, складки или отслоение ткани от резины; – трещины, складки, углубления или выпуклости на наружной поверхности ремня; – разлохмачивание или расслоение на торцовых поверхностях ремня; – следы масла на поверхности ремня.
ПРЕДУПРЕЖДЕНИЕ.
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников валов двигателя) надо устранить немедленно.
5. Выверните болт крепления фланца трубопровода высокого давления к компрессору кондиционера…
ПРИМЕЧАНИЕ.
Так расположены болт и гайка крепления фланцев трубопроводов высокого и низкого давления к компрессору кондиционера.
6. …и отведите трубопровод в сторону.
7. Отверните гайку крепления фланца трубопровода низкого давления к компрессору кондиционера…
8. …и отведите трубопровод в сторону.
9. Отожмите фиксатор колодки жгута проводов электромагнитной муфты включения компрессора…
10. …и отсоедините колодку от разъема.
ПРИМЕЧАНИЕ.
Последующие операции для наглядности показаны на снятом двигателе.
11. Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.
12. Выверните три болта крепления компрессора к кронштейну на блоке цилиндров.
13. Извлеките болты из монтажных отверстий и снимите компрессор кондиционера, подняв его вверх.
14. Установите компрессор и все снятые детали в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЯ.
Технологические заглушки фланцев нового компрессора открывайте только непосредственно перед подсоединением трубопроводов.
При установке новых уплотнительных колец фланцев трубопроводов обязательно смажьте их маслом для компрессора кондиционера.
15. Убедитесь в том, что при установке ремня привода клиновые дорожки совпали с ручьями шкивов…
16. …а натяжение ремня соответствует норме.
17. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
ПОЛЕЗНЫЙ СОВЕТ.
При покупке нового компрессора уточните у продавца количество и тип залитого в новый компрессор масла. Эта информация может быть полезна для механиков, которые впоследствии будут заправлять систему хладагентом.
Компрессор кондиционера - достаточно сложный, высокотехнологичный агрегат. Некоторые узлы насосной части компрессора изготовлены с применением селективной сборки, поэтому фирмы, которые производят комплектующие, не поставляют в розничную продажу детали для ремонта насосной части компрессоров. Единственным ремонтопригодным в гаражных условиях узлом компрессора является электромагнитная муфта привода (рис. 12.8).
При эксплуатации автомобиля выход муфты компрессора из строя - очень распространенная неисправность. Как правило, сначала начинает разрушаться подшипник 4 шкива. Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска 1 и, следовательно, перегрев подшипника и т.д. По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.
Рис. 12.8. Электромагнитная муфта привода компрессора: 1 - прижимной диск муфты; 2 - шлицевое отверстие ступицы диска; 3 - ведомый диск муфты; 4 - подшипник; 5 - внутренняя обойма подшипника; 6 - рабочая поверхность шкива; 7 - ручьи шкива; 8 - обмотка электромагнита; 9 - жгут проводов электромагнита; 10 - корпус электромагнита; 11 - упругий стальной поводок
В результате трения детали нагреваются, и изоляции обмотки 8 катушки начинает выгорать. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях подшипник заклинивает и внутренняя обойма 5 подшипника проворачивается на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт в специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при осмотре автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение проблем с подшипником шкива снимите ремень привода (см. «Проверка и замена ремня привода вспомогательных агрегатов», с. 72) и рукой проверните шкив. Он должен вращаться на подшипнике равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.
При необходимости замените подшипник, не дожидаясь его полного разрушения.
СНЯТИЕ И УСТАНОВКА КОМПРЕССОРА КОНДИЦИОНЕРА
Вам потребуются: торцовые головки «на 10», «на 13», отвертка с плоским лезвием.
1. Удалите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования», с. 326).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите ремень привода вспомогательных агрегатов (для наглядности показано на снятом двигателе), см. «Проверка и замена ремня привода вспомогательных агрегатов», с. 72.
4. Проверьте состояние приводного ремня.
Замените ремень, если при осмотре вы обнаружите:
- следы износа зубчатой поверхности, трещины, подрезы, складки или отслоение ткани от резины;
- трещины, складки, углубления или выпуклости на наружной поверхности ремня;
- разлохмачивание или расслоение на торцовых поверхностях ремня;
- следы масла на поверхности ремня.
Ремень со следами моторного масла на любой его поверхности надо обязательно заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно вследствие нарушения герметичности сальников валов двигателя) надо устранить немедленно.
Выверните болт крепления фланца трубопровода высокого давления к компрессору кондиционера.
Так расположены болт и гайка крепления фланцев трубопроводов высокого и низкого давления к компрессору кондиционера.
6. . и отведите трубопровод в сторону.
7. Отверните гайку крепления фланца трубопровода низкого давления к компрессору кондиционера.
8. . и отведите трубопровод в сторону.
9. Отожмите фиксатор колодки жгута проводов электромагнитной муфты включения компрессора.
10. . и отсоедините колодку от разъема.
Последующие операции для наглядности показаны на снятом двигателе.
11. Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.
12. Выверните три болта крепления компрессора к кронштейну на блоке цилиндров.
13. Извлеките болты из монтажных отверстий и снимите компрессор кондиционера, подняв его вверх.
14. Установите компрессор и все снятые детали в порядке, обратном снятию.
Технологические заглушки фланцев нового компрессора открывайте только непосредственно перед подсоединением трубопроводов. При установке новых уплотнительных колец фланцев трубопроводов обязательно смажьте их маслом для компрессора кондиционера.
15. Убедитесь в том, что при установке ремня привода клиновые дорожки совпали с ручьями шкивов.
16. . а натяжение ремня соответствует норме.
17. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
При покупке нового компрессора уточните у продавца количество и тип залитого в новый компрессор масла. Эта информация может быть полезна для механиков, которые впоследствии будут заправлять систему хладагентом.
Видео по теме "Nissan Qashqai, Qashqai+2. КОМПРЕССОР КОНДИЦИОНЕРА"

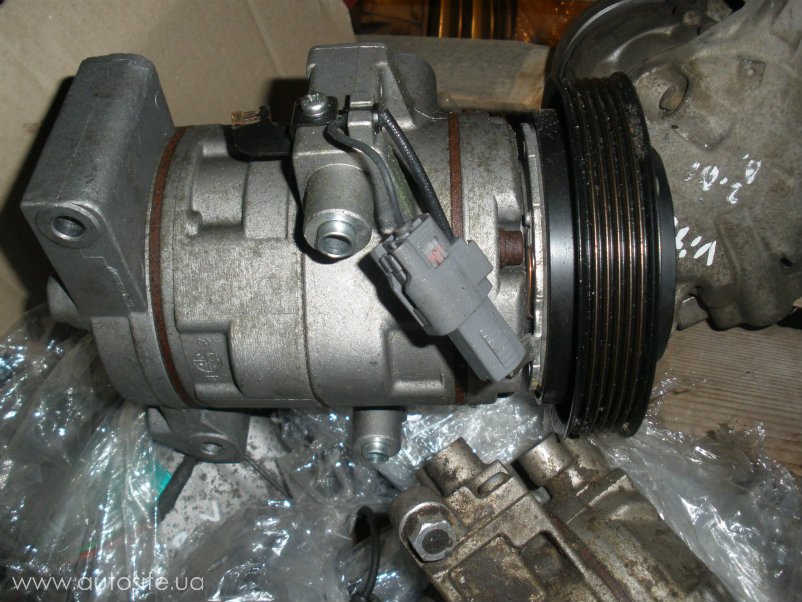

Ремонт компрессора кондиционера Ниссан Кашкай Диагностика автокондиционера Ниссан Кашкай Компрессор кондиционера Nissan Qashqai 2.0i (92600-JD200)1. Снимите защитную накладку с переднего правого крыла. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.
2. Ослабьте контргайку (А) натяжного шкива и выполните регулировку натяжения ремня вращением регулировочного болта (В).
2: Водяной насос
3: Шкив коленвала
4: Компрессор кондиционера (на моделях с кондиционером) Натяжной шкив (на моделях без кондиционера)
5: Натяжной шкив
6: Приводной ремень
3. Снимите приводной ремень.
УСТАНОВКА
1. Отожмите натяжной шкив в направлении ослабления и затяните контргайку (А) от руки со следующим моментом.
2: Водяной насос
3: Шкив коленвала
4: Компрессор кондиционера (на моделях с кондиционером)
Натяжной шкив (на моделях без кондиционера)
5: Натяжной шкив
6: Приводной ремень
В: Регулировочный болт
: 4,4Н»м(0,45 кг-м)
Примечание: Не откручивайте контргайку из затянутого положения. Переходите к п. 2.
2. Наденьте приводи, ремень на шкивы.
Внимание:
• Не допускайте попадания масла, смазки и охлаждающей жидкости в канавку шкива.
• Надевая ремень, убедитесь, что он правильно сел в канавку на каждом шкиве.
3. Выполните регулировку натяжения ремня вращением регулировочного болта. См. выше раздел «Регулировка натяжения».
Внимание:
• Выполняйте регулировку натяжения ремня, пока контргайка затянута от руки в п. 1 так, чтобы исключить наклон натяжного шкива.
• При измерении натяжения ремня сразу же после его установки сначала отрегулируйте его на стандартное значение. Затем проверните коленвал более чем на два оборота и повторно отрегулируйте на стандартное значение, устранив разброс в величине прогибания ремня между шкивами.
В результате трения детали нагреваются, и изоляции обмотки 8 катушки начинает выгорать. Происходит электрическое замыкание и электромагнит выходит из строя. В самых запущенных случаях подшипник заклинивает и внутренняя обойма 5 подшипника проворачивается на посадочной шейке крышки компрессора.
После этого компрессор приходится заменять, а это очень дорогой ремонт в специализированных сервисах. Чтобы не подвергать себя ненужным расходам, при осмотре автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера.
Приехал сижу думаю, дай попробую просто включить муфту включится или нет, нажимаю а ничего не происходит. Глаза квадратные так как магнитила. А потом до меня дошло что муфта без давления в системе не включится стоит же датчик давления.
Успокоился, начали заправлять фреоном по наклейке грамм, когда в системе уже было грамм компрессор кондиционера ниссан кашкай Причиной может послужить неправильное натяжение ремня привода, попадание воды при проезде глубокой лужи, проскальзывание прижимного диска 1 и, следовательно, перегрев подшипника и.
По мере разрушения подшипника начинает появляться люфт шкива. Когда люфт достигнет критического значения, внутренняя поверхность шкива при вращении начинает тереться о поверхность корпуса 10 катушки электромагнита.
В результате трения детали нагреваются, и изоляции обмотки 8 катушки начинает выгорать.
Происходит электрическое замыкание и электромагнит выходит из компрессор кондиционера ниссан кашкай. В самых запущенных случаях подшипник заклинивает и внутренняя обойма 5 подшипника проворачивается на посадочной шейке крышки компрессора. После этого компрессор приходится заменять, а это очень дорогой ремонт в специализированных сервисах.
Чтобы не подвергать себя ненужным расходам, при осмотре автомобиля обращайте внимание на нехарактерные шумы при работе компрессора кондиционера. При подозрении на возникновение компрессор кондиционера ниссан кашкай с подшипником шкива снимите ремень привода и рукой проверните шкив. Он должен вращаться на подшипнике равномерно, бесшумно, без заеданий.
Не должно быть осевого и радиального люфта. При необходимости замените подшипник, не дожидаясь его полного разрушения.
