Сколько зубьев на стартере 4d56
Стартер - это двигатель постоянного тока с сериесным или смешанным включением обмоток возбуждения, снабжённый (за редкими исключениями) втягивающим реле и обгонной муфтой (бендиксом).
Шунтовое или параллельное возбуждение в стартерах не применяется, за исключением стартеров с постоянными магнитами, которые, в какой то мере можно приравнять к шунтовым.
О принципе работы
Поворот ключа в замке зажигания в подпружиненное положение "СТАРТЕР" приводит к замыканию 30-го (плюс с аккумулятора) и 50-го (включение стартера) проводов электропроводки, подаётся ток на ввод питания втягивающего реле стартера (обычно помеченного как "50") см. чертёж.
Таким образом включаются в электрическую цепь втягивающая и удерживающая обмотки втягивающего реле. Возникающее при этом магнитное поле втягивает якорь реле, который зацеплен с вилкой, вводящей бендикс в зацепление с зубьями венца маховика двигателя. Втянувшись, якорь упирается в штырёк, к которому крепится толстая медная пластина, и прижимает пластину к контактам включения электродвигателя стартера (толстым медным, или с медными вкладышами, болтам). Таким образом, электродвигатель включается, и, поскольку бендикс уже находится в зацеплении с маховиком, начинает вращать двигатель автомобиля.
Втягивающее реле
Активное электрическое сопротивление остановленного стартера очень невелико, поэтому втягивающая обмотка может втянуть якорь, будучи подключена к минусу через стартер, при этом ей помогает удерживающая обмотка, всегда подключаемая непосредственно к +/- . Однако, когда якорь втягивающего реле прижимает пластину к болтам, и на стартер подаётся плюс, плюс также подаётся и на минусовой вывод втягивающей обмотки, втягивающая обмотка выключается, т. к. через неё перестаёт идти ток. Остаётся включенной только удерживающая обмотка, которая значительно слабже втягивающей, её силы не хватает втянуть якорь, но вполне достаточно чтобы удерживать его в конце хода.
Такая схема призвана экономить энергию аккумулятора во время пуска.
Встречаются втягивающие реле только с втягивающей обмоткой, без удерживающей. В этом случае, обмотка подключается по схеме удерживающей (см чертёжик), но имеет параметры втягивающей. Такое реле менее экономично.
На двигатели 4D56 устанавливались разные генераторы, наиболее распространенные из которых имеют артикулы: MD339609, MD366052 и MD350609. Также генераторы «шли» с разным рабочим напряжением и силой тока. Например, у генератора в 90А напряжение варьировалось в диапазоне: 13,8-14,2В, а у модели в 65А: 13,8-15,2В.
Отличие данных генераторов в корпусах и маркировках выводов. У первых выводы маркируются – S, L, B; а у вторых – R, L, B.
На какой генератор можно заменить 4D56
Сегодня вариантов замены родных генераторов для двигателя 4D56 предостаточно: от Nipparts, Blueline, WPS, WAI, Unipoint, Jakoparts и других брендов. Часто на Паджеро 4D56 «перекидывают» генератор с двигателя D4BH, с минивена Делика, с Галопера, или ставят с силой тока в 110А.
Аналоги на оригинальный сальник генератора: Cargo 132662, Hyundai/Kia 37343-42020.
Размер ремня для генератора: 1060×17 мм, артикул – MD159552.
Перенос генератора
Случается, что у генератора рвется ремень и после этого нет зарядки на аккумулятор. Разумеется, данная ситуация не фатальна, однако бывает, что сам генератор с вакуум насосом выходит из строя и тогда необходим его ремонт или замена.
Чтобы осуществить перенос генератора на двигатель 4D56, необходимо выполнить следующие действия:
- снять защиту снизу;
- демонтировать воздушный фильтр с патрубком от турбины (иначе он будет мешать в дальнейшем);
- открутить масляный фильтр (его лучше сразу упаковать во что-нибудь, чтобы он не повредился), и заткнуть отверстие от него на двигателе (масла выливается не много);
- слить охлаждающую жидкость с радиатора (открутить барашек и через трубочку аккуратно слить ОЖ в какую-нибудь емкость);
- снять насос гидроусилителя руля и ремень генератора (лучше отодвинуть ГУР на шлангах в сторону, чтобы не мешал);
- снять термостат, после чего выльется примерно 3л ОЖ (охлаждающую жидкость лучше купить заранее);
- открутить нижний болт на генераторе и снять масляные шланги (там есть шланг высокого давления, для которого в последующем понадобятся 2 новые медные шайбы);
- снять все провода с генератора.
После этих действий генератор легко вынимается из машины сверху, а затем в обратной последовательности устанавливается новый.
То же самое проделывается на Делике. Только не нужно сливать охлаждающую жидкость и генератор достается снизу. Однако, стоит учитывать, что генератор с того же Паджеро может занимать несравненно больше места, чем насос на нем, как и шланги подачи и слива масла. На Делике места меньше, чем на П2, однако, если найдется место для генератора, то для «вакуумника» – тем более, но часто приходится вносить конструктивные изменения.

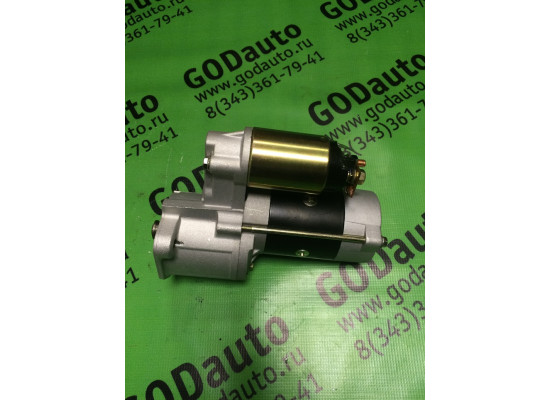

Какой стартер установлен на двигателе 4D56

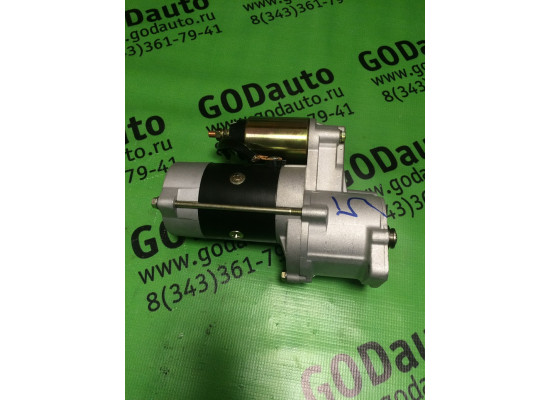

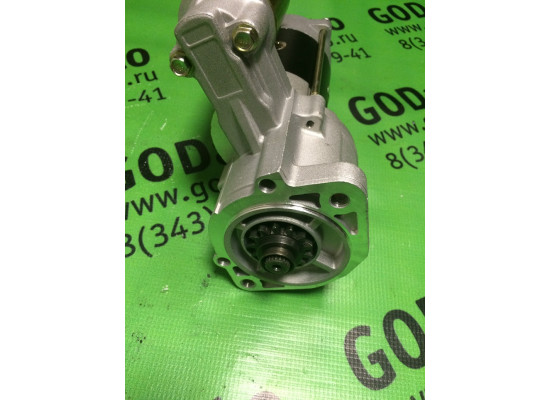

Наиболее часто встречающийся стартер на дизельных двигателях Митсубиси 4D56 идет под артикулом MD344183 и имеет мощность – 2,2кВт.
Бендикс стартера – MD619204, аналог – Zen 1567.
На какой стартер можно заменить оригинал
Основные причины выхода стартера из строя:
- сорванный механизм бендикса – при повороте ключа зажигания можно услышать щелчок реле и работу мотора стартера, но автомобиль заводится не будет;
- изношенные щетки или замыкание щеточного узла – при повороте ключа будет слышен щелчок втягивающего реле, но авто не заведется;
- изношенные/обгоревшие контакты втягивающего реле – при повороте ключа зажигания, стартер вообще не будет издавать никаких звуков (когда контакты втягивающего реле «разваливаются», в прямом смысле этого слова, будет слышен металлический щелчок реле);
- мокрые контакты втягивающего реле – при повороте ключа зажигания слышен нормальный глухой щелчок втягивающего реле, но авто заводится не будет (это не так страшно, как вышеописанные проблемы – несколько поворотов ключа зажигания и авто должно завестись).
На двигатель 4D56 подходит стартер от Дэлики, L200, и с артикулом – MD312858. Стартеры могут отличаться в зависимости от года выпуска и комплектации автомобиля. Кстати, разницы между стартерами в 13 зубьев и 10 нет практически никакой! Так как шаг зубьев одинаков, а звездочка бендикса (которая крутит маховик) у стартера с 13 зубами просто смещена в сторону, чтобы быть в том же геометрическом месте, что и у модели с 10 зубами, оба варианта подходят на моторы 4D56 без всяких проблем и «колхоза».
Если на б/у стартере отчетливо выражены следы износа, к примеру, слишком втянутый коллектор, видны следы обгорания или заметно, что пластинки якоря цепляются за корпус, то изношенный таким образом стартер лучше не покупать.
Как снять стартер
Часто бывает, что лопается крепление стартера, а неприятный звук под капотом скорее всего свидетельствует о том, что пора готовится к ремонту или замене стартера.
Чтобы снять стартер необходимо:
- отключить аккумуляторы;
- поддомкратить передок авто;
- снять за колесом (в арке) резиновую защиту;
- из капота сверху левой рукой (в случае, если машина с левым рулем) сорвать и открутить верхний болт ключом «на 14»;
- просунуть руку выше колеса (в пространство которое освободилось при выполнении п.2), сорвать и открутить нижний болт стартера ключом «на 14»;
- достать стартер через колесную арку;
Чтобы было легче откручивать верхний болт стартера, можно воспользоваться одним из нижеперечисленных вариантов:
- опустить раздатку вниз;
- снять подушку раздатки (коробки) – 4 болта;
- опустить поперечину – 8 болтов.
После этого головка «на 14» «со свистом наскакивает» на болт при помощи удлинителя в 1м без всяких карданов.
Бендикс стартера обеспечивает зацепление стартера с маховиком до того момента, пока двигатель не заведется. При выходе из строя запустить двигатель автомобиля довольно проблематично. Ремонту бендикс не подлежит и требует замены новым. Наш сервис позволяет подобрать бендикс по его параметрам.
Для запуска двигателя в работу необходимо его провернуть. Для этого используется электрический стартер, который за счет электрического тока проворачивает маховик двигателя, обеспечиваю запуск двигателя. Мощность стартера должна быть достаточно большой, для того что бы провернуть маховик с заданной скоростью, достаточной для его запуска. Так же у стартера должна быть возможность отсоединяться от маховика, сразу после запуска двигателя. Все эти функции сочетает в себе стартер. Однако стартер подвержен износу. Одной из быстроизнашивающихся частей стартера является бендикс.
Бендикс представляет собой обгонную муфту способную отсоединяться от маховика в момент запуска двигателя. Основной причиной выхода бендикса из строя, является износ внутренних частей, что приводит к так называемому «проскальзыванию» бендикса, в народе говорят «бендикс обходится». В основном эта неисправность начинает проявляться в холодное время года. С утра автомобиль довольно сложно завести, а на прогретом двигателе все заводится хорошо. Это связано с износом внутренних роликов бендикса, которые за счет расширения от температуры, способны входить в зацепление. Если такая ситуация имеет место быть, значит необходимо обратиться в ремонтную мастерскую для замены бендикса стартера, иначе вы рискуете однажды не завести свой автомобиль.
Изобретателем бендикса является американский предприниматель Винсент Бендикс, в честь которого данное устройство и называется.
Для правильного подбора бендикса требуется знать номер стартера, так как стартера разных производителей могут применяться на одних и тех же моделях автомобилей, но при этом внутренние механизмы могут быть совершенно разными.
Для упрощения подбора бендикса стартера в случаях, когда он уже снять есть возможность подобрать его по размерам с помощью нашего каталога. Для этого достаточно снять размеры со своего бендикса и ввести эти размеры на нашем сайте. Так же подбор бендикса по размерам будет полезен тем, кто не может найти необходимый бендикс по каталогам.
Стартер Митсубиси Паджеро, Л200 на видео:
