Прибор ночного видения - это крайне интересный и полезный прибор. При помощи него можно смотреть на что угодно в абсолютной темноте. У этого устройства не хитрый принцип работы, хотя покупные модели стоят отнюдь не дешево. Прибор ночного видения можно собрать самому, из старой электроники или покупных деталей. Процесс не сложной, но очень увлекательный. Вот пять вариантов ПНВ для самостоятельного изготовления:

Как сделать прибор ночного видения из старого фотоаппарата

Наверняка у вас валяется без дела старый цифровой фотоаппарат, он отлично подойдет для подобной самоделки - https://sdelaysam-svoimirukami.ru/4211-pribor-nochnogo-videniya-iz-starogo-fotoapparata.html

Как сделать прибор ночного видения из мобильного телефона своими руками

Также ПНВ очень просто сделать из смартфона или другого телефона с белее-менее нормальной камерой. Этого добра везде навалом. Как собрать ПНВ на смартфоне читайте тут - https://sdelaysam-svoimirukami.ru/5159-pribor-nochnogo-videnija-iz-mobilnogo-telefona-svoimi-rukami.html

Как сделать ПНВ из автомобильной камеры и мини монитора

Если у вас осталась автомобильная видеокамера и монитор от системы парковки, то ПНВ можно запросто сделать из них - https://sdelaysam-svoimirukami.ru/4609-kak-sdelat-pribor-nochnogo-videnija.html

Как сделать ПНВ из GoPro камеры

Чтобы не только смотреть в темноте, но и снимать, то ПНВ можно сделать и из камеры GoPro - https://sdelaysam-svoimirukami.ru/4135-pribor-nochnogo-videniya-iz-kamery.html

Как сделать прибор ночного видения из готовых модулей

Почти профессиональный ПНВ можно сделать их готовых модулей, которые нужно предварительно заказать на АлиЭкспресс - https://sdelaysam-svoimirukami.ru/7092-kak-sdelat-pribor-nochnogo-videnija-iz-gotovyh-modulej.html

Это еще не полный перечень как и из чего можно сделать прибор ночного видения своими руками.

Человек всегда хотел большего, включая видение в темноте, как хищники. В этой статье я расскажу о сути приборов ночного видения, разных их видах и как собрать свой собственный всего за 50$ (данная оценка включает среднюю стоимость компонентов).

Чтобы получить возможность видеть в темноте, человечество стало использовать искусственные способы обеспечения дополнительных возможностей для своих органов зрения.

В древности, этими средствами выступали разнообразные костры, факелы и другие способы подсветки окружающей среды.

С ходом ускорения научно-технического прогресса, средства обеспечения видимости органов зрения человека, в темное время суток, - становились всё более изощренными и совершенными. Теперь, в их качестве выступали уже разнообразные средства подсветки, в числе которых основную роль играли способы, которые обеспечивали человека непрерывной подсветкой в течение продолжительного времени и минимальным контролем за ней.

Среди подобных средств, можно перечислить такие как: лучины, разнообразные стеариновые, а затем и парафиновые свечи, масляные лампы и лампады.

Далее появились ещё более совершенные средства, в числе которых выступают шахтерские ацетиленовые лампы, которые обладая малым размером, обеспечивали шахтёров хорошим (на тот момент) освещением, в течение продолжительного времени, с минимальными затратами рабочего вещества (карбида кальция).

Венцом среди средств освещения окружающего пространства, с использованием сжигания вещества, можно назвать водородные лампы, так называемый «друммондов свет».

Друммо́ндов свет (также свет рампы, англ. limelight) — тип сценического освещения, использовавшийся в театрах в 1860—1870 годах. Интенсивное свечение получалось с помощью кислородно-водородного пламени, направленного непосредственно на цилиндр из оксида кальция (негашёной извести, англ. lime), которая может нагреваться до 2572 °C (белого каления) без расплавления. Свет производится сочетанием теплового излучения и калильного свечения. Друммондов свет давно заменён электрическим освещением, однако, например, в английском языке название прочно укоренилось: к примеру, существует выражение «to be in the limelight», означающее «быть на виду; в центре внимания».

Устройство друммондовой лампы

Эффект яркого свечения раскалённой детали из оксида кальция (негашёной извести) впервые был открыт в 1820-х годах британским учёным Голдсуорси Гёрни (англ. Goldsworthy Gurney), на базе его работ с кислородно-водородными горелками, авторство которых обычно приписывают Роберту Хэйру (англ. Robert Hare (chemist))).

В 1825 году шотландский инженер Томас Друммонд увидел демонстрацию световых эффектов у Майкла Фарадея и понял, что тщательное изучение этих эффектов может быть полезным. Друммонд построил работающий прототип устройства в 1826 году, тогда и появилось понятие «друммондов свет».

Впервые такое освещение было использовано в Королевском театре Ковент-Гарден в Лондоне в 1837 году и с удовольствием использовалось театрами в 1860-х и 1870-х годах. Друммондов свет в основном использовался для освещения сольных исполнителей на манер прожектора: сцена была затемнена, и свет падал только на исполнителя. Дуговые электрические лампы очень быстро вытеснили друммондов свет в конце XIX века.

Но, как сказали бы сейчас, «это всё было не то». Человек стремился видеть в ночное время своими глазами и (желательно) не привлекая к себе повышенного ненужного внимания.

И в настоящее время, с развитием современной электронной элементной базы, а также миниатюрных интегральных микросхем, стало возможным создавать миниатюрные средства ночного видения, которые являются достаточно компактными для переноски их одним человеком и обеспечения его устойчивым видением окружающей обстановки в условиях ночного времени суток или момент нахождения в неосвещенных местах.

Особую популярность данные устройства получили у военных. К слову сказать, это и неудивительно, так как именно военная сфера, в течение всего периода эволюции человечества, обеспечивала ускоренное течение научно-технического прогресса.

Приборы ночного видения и их принцип работы

Прибор ночного видения (ПНВ) — класс оптико-электронных приборов, обеспечивающих оператора изображением местности (объекта, цели и т. п.) в условиях недостаточной освещённости. Приборы данного вида нашли широкое применение при ночных боевых действиях, для ведения скрытного наблюдения (разведки) в тёмное время суток и в тёмных помещениях, вождения машин без использования демаскирующего света фар и т. п. Несмотря на ряд преимуществ, которые они дают своему обладателю, отмечается, что подавляющее большинство имеющихся моделей не способно предоставить возможность периферийного зрения, что обуславливает необходимость специальных тренировок для эффективного их применения.

Существует несколько подходов к построению ПНВ:

Усиление очень слабого видимого света, не различаемого глазом человека. Идея реализуется в электронно-оптических преобразователях (ЭОП) и, в некоторой степени, в современных видеокамерах для систем охраны с т. н. ночным режимом.

Наблюдение в ближнем инфракрасном диапазоне (длина волны 0,7—1,5 мкм). Чувствительностью в этом диапазоне обладают ЭОП и видеокамеры без инфракрасного фильтра. В ближнем ИК нет естественных источников, кроме солнца, поэтому в полной темноте такие ПНВ ничего не увидят без подсветки. Для таких ПНВ существуют специальные источники подсветки (инфракрасные прожекторы, например на базе инфракрасных светодиодов), не видимые невооружённым глазом.

Наблюдение в среднем (тепловом) инфракрасном диапазоне (длина волны 7—15 мкм). В этом диапазоне излучают все твёрдые тела, нагретые до температур нашего мира: от −50 °C и выше. Такие ПНВ называются тепловизорами. Они показывают картинку разницы температур и не требуют никакой подсветки.

Возможно наблюдение в ультрафиолетовом спектре. Однако отсутствие естественных источников ультрафиолета (кроме солнца) и практическое отсутствие не видимых невооружённым глазом искусственных источников ультрафиолетовой подсветки сдерживает распространение ультрафиолетовых ПНВ.

Технически есть несколько популярных способов построения ПНВ:

Специальные современные полупроводниковые видеокамеры способны дать изображение при освещённости сцены до 0,0005 люкса. Это позволяет наблюдать при очень низкой освещённости. Кроме того, чувствительность в ближнем инфракрасном диапазоне позволяет организовать не видимую глазом подсветку сцены (например, инфракрасными светодиодами) и использовать обычные видеокамеры без ИК фильтра. Во избежание ошибок цветопередачи обычные бытовые видеокамеры снабжаются специальным фильтром, отсекающем ИК спектр. Камеры для охранных систем или дешёвая бытовая видеотехника не имеют такого фильтра и потому пригодны для наблюдения с ИК-подсветкой. Однако в темноте нет естественных источников ближнего ИК, поэтому без подсветки такие камеры ничего не покажут. В качестве подсветки обычно используют ИК прожекторы на базе инфракрасных светодиодов.
Электронно-оптический преобразователь — вакуумный фотоэлектронный прибор, усиливающий свет видимого спектра и ближнего ИК. Имеет высокую чувствительность и способен давать изображение при очень низкой освещённости. Являются исторически первыми приборами ночного видения, широко используются и в настоящее время в дешёвых ПНВ. Поскольку в инфракрасном диапазоне они чувствительны только в ближнем ИК, то, как и полупроводниковые видеокамеры, требуют наличия освещения (например, свет ночного неба или инфракрасных прожекторов). Коэффициент усиления света ЭОП от нескольких тысяч до нескольких десятков тысяч раз.

фотокатод, преобразующий слабые световые потоки в потоки электронов,
усилитель этих электронных потоков,
бомбардируемый электронным потоком люминесцентный экран, на котором воспроизводится усиленное изображение.

Конструкция простейшего ЭОП

Конструкция ЭОП с микроканальной пластиной

Тепловизор — тепловой видеодатчик, как правило на основе болометров. Болометры для систем технического зрения и приборов ночного видения чувствительны в диапазоне длин волн 3—14 мкм (средний инфракрасный диапазон), что соответствует излучению тел, нагретых от −50 до +500 °C. Таким образом, болометрические приборы не требуют внешнего освещения, регистрируя собственное излучение самих предметов и создавая картинку разности температур.

Изображение собаки, сделанное тепловизором

Прибор ночного видения состоит из следующих основных частей:

объектива,
приёмника излучения,
усилителя,
устройства отображения изображения.

Для чего обычно используются приборы ночного видения

Современные приборы ночного видения выпускаются в нескольких основных форм-факторах.

Наиболее простым является ночной монокуляр — удерживаемая в руке оператора зрительная труба, обычно невысокой кратности.

Бинокли ночного видения имеют два ЭОП и выводят увеличенное стереоскопическое изображение.

Очки ночного видения — закрепляются на голове, имеют широкое поле зрения и не увеличивают изображение (либо имеют переменное увеличение от 1× до более высокого значения, что позволяет использовать их как бинокль). Очки могут иметь два ЭОП либо быть псевдобинокулярными, когда изображение с одного ЭОП поступает на оба окуляра. Монокуляр кратности 1×, закреплённый на оголовье, может использоваться как дешёвая альтернатива очкам.

Прицелы ночного видения закрепляются на оружии, как правило, увеличивают изображение и имеют прицельную сетку. Существуют также приставки ночного видения к дневным оптическим прицелам. Эти приборы должны выдерживать отдачу оружия, не все прицелы могут применяться на стрелковом оружии высокой мощности.

Альтернативным вариантом прицеливания через ПНВ является использование закреплённого на оружии инфракрасного лазерного целеуказателя, невидимый глазу луч которого наблюдается через очки ночного видения.

Приборы ночного видения также устанавливаются на боевую технику, где они интегрированы в прицельные комплексы.

Какой прибор ночного видения мы будем собирать?

Исходя из всего вышесказанного, теперь, когда мы знаем, как устроен прибор ночного видения и какие типологии их существуют, мы можем задуматься и о построении своего собственного.

Как показывает анализ информации, наиболее доступным способом, — является удаление инфракрасного фильтра, с имеющийся в наличии видеокамеры бытового назначения.

Если двигаться по данному направлению, существует три наиболее перспективных на наш взгляд способа создания данного устройства:

Удаление инфракрасного фильтра с любого из доступных смартфонов, то есть с его основной видеокамеры (не фронтальной);
Подключение к смартфону внешней камеры, с которой удаляется инфракрасный фильтр;
Покупка смартфона, имеющего возможность для ночной видеосъёмки. Смартфоны данного типа уже имеют видеокамеру с удаленным инфракрасным фильтром. Однако, данный способ мы рассматривать не будем, так как целью нашей статьи является именно создание своего устройства. Однако если кого-то заинтересует данный способ, то мы дадим ссылку на ряд подобных устройств.

использование специальных винтов, имеющих фигурные головки, требующие специального инструмента (который, как правило, не имеется у самодельщика).
многие смартфоны собраны с использованием метода температурного приклеивания компонентов, что еще более осложняет разборку корпуса

Дотошный читатель наверняка захочет спросить, а почему именно смартфон? Почему нельзя взять видеокамеру?

Дело в том, что, так как мы проектируем систему, которая будет предназначена для использования в качестве «ночных глаз» человека, — следует предусмотреть возможность ношения данной системы прямо на голове, как обычные очки.

В связи с множеством попыток различных компаний каким-либо образом «оседлать» виртуальную реальность (особенно с появлением в своё время очков виртуальной реальности Google Cardboard), имеет смысл рассматривать создание устройств, которые базируются на современных смартфонах и вставляются в специальные крепежные системы, одевающиеся на голову. Кроме того, само использование в качестве центрального устройства смартфона, — позволяет расширять и видоизменять функционал данной системы ночного видения в довольно широких пределах и с достаточной гибкостью.

Сборка прибора ночного видения

Сначала сделаем оговорку: рассматриваемый ниже алгоритм не является детальным «пошаговым, обязательным к исполнению». Это скорее основные принципы, которыми следует руководствоваться, при разработке своего устройства.

В качестве объектива и одновременно средства для ночного видения, мы можем использовать практически любой тип бытовой веб-камеры, доступной на рынке.

При выборе веб-камеры следует руководствоваться тем, что чем выше её разрешение, тем более четким будет изображение в ваших виртуальных очках.

Однако это не говорит о том, что веб-камеры низкого разрешения «не имеют права на жизнь» в качестве прибора ночного видения. Их вполне можно использовать в качестве выносной камеры, которая будет снимать видео или осуществлять фотографирование в ночном режиме. Однако использование её в качестве головного средства зрения, будет сопряжена с трудностями, так как изображение будет весьма нечетким.

Модификация камеры

Мы приведем усредненную характеристику разборки – так как у разных камер процедура может отличаться, одна суть остается той же:

Сначала откручивается объектив;
Удаляем инфракрасный фильтр, поддев отверткой. Как его узнать: он отчетливо отдает красным цветом.
Привинчиваем объектив обратно

Присоединение камеры к смартфону

Для того чтобы смартфон увидел камеру — необходимо использовать OTG-кабель.

Внешний вид OTG-кабеля

Что такое USB OTG: Поддержка технологии On-The-Go появилась в USB в 2006 году и позволила связывать два устройства без дополнительного USB-хоста. При USB-соединении одно из устройств выступает в роли хоста, а другое – как периферия. При этом в различных условиях одно и то же устройство может быть либо хостом, либо периферией.

С USB OTG устройства стали обладать двойным назначением и возможностью определять, кем им быть. Если речь идет о смартфонах, то это возможность подключения внешних устройств без посредничества.

У современных смартфонов (не у всех еще) такая функция может быть встроена, тогда ты можешь без проблем подключать флеш-накопители, фотоаппараты, клавиатуру, принтер и так далее. Фактически ты можешь подключить любое устройство, не требующее установки дополнительных драйверов.

Если смартфон не поддерживает OTG, то можно воспользоваться переходником. С одной стороны – Micro USB / USB-C, с другой – USB-A (обычный порт).

Изготовление подсветки для прибора ночного видения

Как мы писали выше, прибор ночного видения того типа, который мы собираем, — потребует обязательной инфракрасной подсветки для своей работы. То есть, необходимо будет подсвечивать ту область, в которую смотрит камера.

Для подсветки, нам потребуется инфракрасный фонарь. Достаточно большое количество данных устройств можно приобрести на AliExpress.

Указанное выше по ссылке устройство имеет потребление в районе 0,25 Ампер.

Для его питания потребуется:

заряда/разряда для батарей 18650; (который повысит 5V — с контроллера заряда/разряда – до 12 V для питания ИК фонаря) форм-фактора 18650. Например, высокотоковый

Программа для смартфона

Чтобы смартфон «увидел» камеру – неоходимо скачать и установить любую программу, для камер. Например, USB Camera (для Android).

Устройство для крепления смартфона

Для крепления смартфона, в целях ношения его на голове, следует взять один из множества видов шлемов виртуальной реальности, подобрав под размер вашего смартфона.

Следующим шагом следует тем или иным способом закрепить на выбранном шлеме — указанные выше элементы питания подсветки, саму подсветку, а также камеру (в этом деле очень хорошо может помочь 3D печать, для создания компактного крепежа, максимально совместимого с конкретным шлемом).

Вот и всё! Ваш личный прибор ночного видения – готов!

В видео ниже – показан пример сборки похожего устройства. Однако рекомендуется использовать рассмотренный выше контроллер заряда/разряда (не такой, как в видео) – так как он сочетает в одном компактном корпусе – как крепеж элемента 18650, так и средства его контроля заряда/разряда.

Пример похожего устройства:

Сфера применения подобных устройств достаточно широка — от ночной фотосъемки в полной темноте, до контроля сна спящего ребенка (если дополнить систему – любыми программными средствами анализа изображения).

What’s next?

Дальнейшее развитие микроэлектроники и программного обеспечения привело к тому, что в приборы ночного видения стали интегрировать различные интеллектуальные подсистемы, которые позволяют осуществлять не только непосредственное наблюдение в ночное время или в условиях плохого освещения, но и интеллектуальные средства оценки окружающей среды и прогнозирования. Данные новые качества позволяют, в частности, современным прицелам, — не только осуществлять наблюдение в условиях плохой видимости, но и предугадывать дальнейшее поведение цели и рекомендовать точку стрельбы – для гарантированного её поражения:

P.S. ну а мы, так как не солдаты – будем использовать сей девайс для всяких «няшных» задач ^_^

Как то: отслеживание спящих детей, ночная фото/видеосъемка, опять же котики…

P.P.S. самый дорогой компонент устройства, рассмотренного в данной статье— веб-камера с разрешением 1920x1080 (желательно использовать камеру максимального разрешения, которое вы можете себе позволить по цене)

Напишите в комментариях, для чего бы использовали данное устройство Вы?

Облачные VPS серверы от Маклауд быстрые и безопасные.

Зарегистрируйтесь по ссылке выше или кликнув на баннер и получите 10% скидку на первый месяц аренды сервера любой конфигурации!

после того как у меня скрутили болты с шатунов, сперли велокомп и гаечные ключи из велосумки, а еще какой то пидор поцарапал машину ключом - захотел камеру, естесственно с подсветкой и уличную камеру. но они дорогие блин

Данный вопрос для меня остался открытым, я сообщу вам итоги сравнения работы ВР и фильтром и без него.

По поводу камеры скажу что данный ВР имеет выход на тюльпан, и имеет возможность передачи изображения.
Но вопрос герметичности увы огорчает.
Так уж имеет смысл поискать уличные камеры в поднебесной.

По какому принципу работает вот это устройство? Судя по тому что сквозь него ночью видно гораздо лучше, а питание не требуется, пассивный режим. Но как?

ЭЭЭКСПЕРИМЕНТЫ.

24 LED 5mm Infrared For Camera IR 60 Degree Bulb
12 В
Длину волны не знаю
Досталась нереально дешево 80 р. (самопал выйдет дороже)
Лупит нереально, штатная ИК подсветка фотоаппарата отдыхает.
В помещении можно не направлять, отраженка от стен даёт освещение не хуже.

Делюсь инфой, так как хочу посмотреть результат на базе ВР, жду.

найдете танковый сообщите.

Вы отличаете ИК-спектр не видимый глазу, без спец оборудования, от обычного света излучаемого от обычных фонарей?

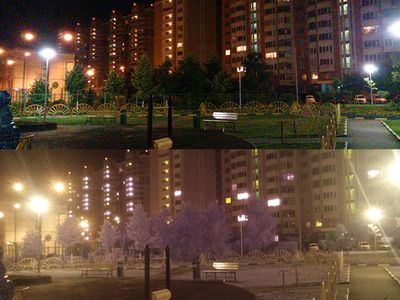

Не совсем удачная фотка, ибо фильтр заляпан.
Исправлю при переразборке, стандартные ИК-светодиоды освещают максимум метра 2.
И зачем они в автомобильном ВР, не понятно

Похож на героев Звездных войн чем-то ты.

а ты и не увидишь особо разницу)
ты просто расширил диапазон видимости камеры.

Камера без ИК-фильтра, создает не совсем корректное изображение, оно отличается от того что видит человеческий глаз.

Доработка ПНВ 57Е

Не так давно снял видео про ПНВ 57е и от попищиков стали приходить вопросы про его доработку.

Решил не дублировать ответы и написать сей псто - рассказать что к чему. На Пикабу такой инфы нет, а гайды из интернетов содержали ошибки.

ПНВ питается от бортовой сети автомобиля, танка или вертолета, на его вход подается от 12 до 30 вольт, а сам умножитель работает от 12. Выходное напряжение умножителя около 19.5кВ.

Самодельный блок питания слева работает от 2х18650, но трансформатор быстро перегревается, а радиаторы ему не помогают. По-хорошему стоит мотать свой трансформатор, но заниматься этим лень и некогда. Сегодня же пойдет речь про правый, родной блок питания и его доработку.

Открутив все болты и аккуратно вынув питающий кабель достаем плату питания. На дне корпуса прилагается схема устройства. Схема так же есть в ТО на прибор.

Полярности проводов я подписал на плате, чтоб наверняка не забыть.

Красными кругами выделены места, куда нужно припаять постоянку на 9-12В, родной блок подстройки напряжения (левая часть на схеме и на фото) можно как полностью отрезать куском платы, так и просто выпаять, как это сделал я.

Выделены эти же места на самой плате, на той стороне, что ближе к умножителю. Разбирать умножитель нужно аккуратно, чтоб не повредить пружинку и уплотнитель.

Запитываю блок от кроны, ответный контакт для кроны взят из старой кроны, вдруг кто не знал, что так можно =) Из-за питания от кроны как раз и не стал отпиливать плату, она к ней удобно лепится на двойной скотч и не болтается по корпусу.

Теперь о креплении.

Стандартное решение для такого ПНВ стоит около 2-2.5тр. - это крепление с али + напечатанная на 3д принтере переходная деталька, позволяющая цеплять пнв 57е.

Я же пошел по самому дешевому варианту: шлем у меня пластиковый, без баллистической защиты, потому на него была приклепана стальная пластинка и свернута в трубочку.

Вместо дорогих креплений взята арматура, изогнута так, чтобы идеально подходила под меня. К ней приварены 2 шайбы и на эти шайбы, через стандартные отверстия болтом М6 крепится ПНВ.

Сам блок питания крепится на 2 самоклеющиеся велкро-полоски, нашел такие в автомобильном отделе строймага. Их вполне хватает, чтобы блок не отвалился при легком беге.

Инфракрасный фонарь с длиной волны 850нм прикрепил на боковую рельсу шлема в обычное дюймовое кольцо для оптики. У меня 3 ваттный диод, но этого оказалось очень мало, в видео почти все кадры сняты с этим фонариком и далеко он не бьет, стоящую не контрастную мишень на 100м я уже не видел.

Как уже и говорил в видео, сам прибор интересный, как дешевая игрушка (можно найти от 5тр) вполне заходит. Я с ним провозился во время карантинов и был доволен получившимся творением. Теперь шлем со свинцовыми пластинами оброс советским ПНВ =)

Хмм, собственно вопрос. Меня недавно один человек убеждал в том что "знал" умельца у которого подобный был..

Если теоритически излагать - то прибор состоит из:

1) Фотоумножителя (где достать, как работает?)
2) Оптики (внутренней и внешней)
3) Некоего "экрана" на котором собственно видно картинку.

Шушеру вроде ИК подсветки, автовфокуса и пр. пока не берем. Когда-то я в своих руках держал настоящий пнв, и даже бегал с ним по пустыне. Картинка не зеленая, а скорее "зелено-изумрудная", такого понятия как разрешение - к пнв не применимо - все объекты, даже самые маленькие - отчетливо были видны, да и запомнился мне один момент, для того чтобы проверить пнв днем - надо его включать с надетой крышкой, с мааааленькой дырочкой посеридине.

А давайте попробуем создать свой ПНВ, самодельный, самостоятельно!

_________________
Память очень интересная штука: бывает так, что запомнишь одно, а вспомнишь другое.

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

. Если теоритически излагать - то прибор состоит из:
1) Фотоумножителя (где достать, как работает?)
2) Оптики (внутренней и внешней)
3) Некоего "экрана" на котором собственно видно картинку.

А давайте попробуем создать свой ПНВ, самодельный, самостоятельно!

Приглашаем всех желающих 15 июля 2021 г. принять участие в бесплатном вебинаре, посвященном решениям Microchip и сервисам Microsoft для интернета вещей. На вебинаре вы узнаете, как быстро разработать устройства IoT с использованием готовых функциональных узлов – микроконтроллеров, микропроцессоров, модулей беспроводной связи и крипто-ускорителей. Особое внимание будет уделено облачным сервисам Microsoft и рассмотрен вопрос практического подключения отладочных плат от Microchip к облаку Azure.

_________________
путь наименьшего сопротивления проходит по пути наитолстого провода (с) Сергей Соболь

Analog Devices (ADI) выпустила обновленное поколение DC/DC с усиленной изоляцией ADuM5x2x и ADuM6x2x. Новая серия эффективна для двухслойной PCB. В ней используются технологии ADI iCoupler® и isoPower. ADUM5x2x/ADUM6x2x устраняют необходимость проектирования изолированных преобразователей постоянного тока в приложениях до 500 мВт.

Делал прибор ночного видения. Даже два, но второй работал, мягко говоря, кривовато.

Первый:
Конструкция, что называется, "выходного дня".
Основа - кепка. На козырек сверху крепится _хорошая_ камера видеонаблюдения и ик-подсветка из 8 ик светодиодов. Снизу крепится окуляр от аналоговой видеокамеры (я пробовал от JVC). У камеры три провода - земля, питание 12V и аналоговый видеовыход. У окуляра тоже три провода земля, питание 5V и аналоговый видеовход.
В полной темноте дальность метров 8. Вполне можно ходить, но через некоторое время начинает кружиться и болеть голова. Наверно можно привыкнуть.

Второй:
Типа тепловизор. Основа - пироэлектрический датчик, вынутый из охранной сигнализации. Развертка механическая, 2 шаговых двигателя и зеркало. Оптика - пластмассовая. Охлаждение пироэлемента до -10 жидким бутаном. Получился жуткий монстр, с очень низким разрешением и постоянно обледеневающим датчиком. Нормально работать заставить не удалось, но что-то показывал.

_________________
Настоящему коту и в декабре март!

_________________
путь наименьшего сопротивления проходит по пути наитолстого провода (с) Сергей Соболь

_________________
Настоящий кот всегда либо голоден,
либо невыспался .

_________________
Увлекательный ресурс об электронике и не только

_________________
Настоящему коту и в декабре март!

_________________
путь наименьшего сопротивления проходит по пути наитолстого провода (с) Сергей Соболь

_________________
Настоящий кот всегда либо голоден,
либо невыспался .

Делал прибор ночного видения. Даже два, но второй работал, мягко говоря, кривовато.

Лично мне, как наиболее доступный, нравится вариант с видеокамерой. Когда-то сам такой пробовал соорудить. Попалась видеокамера с конченым процессором (JVC кстати) - к моей великой радости удалось запустить камерную часть и видоискатель. Соорудил я девайс очень похожий тока с 10х зюмом. Толку правда от него никакого, разве только ИК прожектор помощнее использовать (у меня было 10 ИК светодиодов) С непривычки пару раз чуть не загремел. Вид - да не приснится в страшном сне. Камера немаленькая и оптика соответственно тоже. Где-то была фотография этого терминатора, но кажись она кому-то очень понравилась.

С видеокамерой не интересно. Без подсветки - это еще хуже чем у своими глазами смотреть. Подсветка кушать любит - время автономное надо береч. Да и видеть будешь ровно так далеко как подветка отрабатывает.
Про тепловизоры - ни в этом кайф Я, как-то и не подумал что тема про ПНВ затронет тепловизоры Достать их легко, 100-200$ через и-бэй, проблема лишь одна - охлаждать, в любительских условиях я-бы использовал элементы пельте, никаких жидких газов и прочей гадости. но опять-таки - кушать любят электричество

А вот фотоумножитель я нашел - на том-же гребанном и-бэее, 400$ абсолютно новый, 3е поколение милитари класс. Одно обидно - в Россию не доставляют . Блин. Получить ПНВ 3го поколения за $1000! Смешные деньги для этих агрегатов. Если достать хороший фотоумножитель, то я в принципе готов купить любой самый бросовый ПНВ 1го поколения(пусть даже б/у), дабы тот смог стать донором оптики и корпуса. Отправил письма на наши заводы - посмотрим что они ответят..

Форум по системам видеонаблюдения, безопасности, пожарным и охранным сигнализациям, контролю доступа.

Список форумовВидеонаблюдениеАналоговые системы видеонаблюдения
Поиск

выбор высокочувствительной камеры для самодельного ПНВ

Доброго времени. Есть несколько вопросов к специалистам по камерам.

ТЗ кратко: Строю прибор ночного видения, с ИК подсветкой, с использованием окуляра(чб) от старой видеокамеры. Для пробы заказал ИК диоды (

1.12Вт) на 740, 850, 940нм + рефлектор, подсветка должна быть не видимой глазу, для этого планирую ставить или ИК фильтр из красного компакт диска, или диод 940нм, возможно на дальний свет придётся ставить ИК лазер. Камера нужна аналоговая, окуляр без проблем ест сигналы пал, месекам, энтеси.
- Запись не нужна.
- Исполнение подойдёт даже в виде платы с объективом(у устройства будет отдельный внешний корпус), можно отдельно плату с матрицей и отдельно весь оптический узел.
- Освещение от внешнего нулевого(только ик) до лунной ночи, устройство не должно повреждаться ярким светом, как обычные ПНВ.
- Просматриваемое расстояние желательно 2-50м(думаю ставить зум объектив).
- Видеть нужно отчётливые очертания объектов, лучше больше деталей, и движение.
- Схема: Камера > каоксиал > окуляр с композитным входом. Питание от 3,7В Li-Ion АКБ через DC-DC конвертер(ры)
- Бюджет камера + зум объектив — 30 максимум 50$ по ценам не англоязычного китая, больше тратить не целесообразно.

Хочу выжать из этой суммы максимум. В приоритете высокая чувствительность и минимум шумов, вторым идёт возможность зуммирования картинки, желательно с постоянной, большой светосилой объектива.

1.12Вт) на 740, 850, 940нм + рефлектор, подсветка должна быть не видимой глазу, для этого планирую ставить или ИК фильтр из красного компакт диска, или диод 940нм,

а как же советские инфракрасные фары на обычных галогенках, типа этой

На счёт диска, будем пробовать, если не получится то ничего страшного.

Галогенка даёт широченный спектр и фильтр вырезает из него весь видимый свет вместе с ближним ИК, оставляет только дальний ИК. Если за таким фильтром поставить диоды на 740нм их свет тоже порежется.

P.S. Проблема всех фильтров в том, что у них довольно плавная характеристика пропускания. Поэтому, если он хорошо пропускает ИК 740нм, то и видимый свет 600нм будет неплохо пропускать; а если хорошо поглощает видимый 600нм, то и ИК 740нм не будет полностью пропускать.

Всем привет. texxx, извини что влез в твою тему, но может мой опыт и тебе будет интересен. Я также как и texxx захотел попробовать собрать ПНВ, может не с такими выдающимися характеристиками но по той же схеме. Прибор собрал, камеру брал эту (700tvl 1/3 cmos XK-3089P), видоискатель ч/б из камеры jvc gr-fxm40e, питание от 12в АКБ шуруповерта (питание видоискателя 5в и временно питается через КРЕН5А), ИК подсветка самодельная на трех диодах 850нм (по идеи должны давать видимый красный свет да? но его нету). Аппарат работает, меня пока устраивает, уверенно видно на расстоянии метров до 7ми это пока что домашние испытания, как будет видно на улице не проверял еще.

Есть одна проблема так как камера шла без объектива (в комплекте только механический ИК фильтр, для него и ИК подсветки я спаял плату управления) а я полный чайник в системах видеонаблюдения то возник казус с выбором более менее нормального объектива. Сейчас я пользуюсь объективом от вебкамеры, дешевая defender G-lens 323-I и проблема этого объектива в том что он обрезает края картинки - при просмотре на видоискателе не очень бросается в глаза а вот на ТВ уже хорошо видно что объектив перекрывает матрицу и углы экрана получаются срезанными. Достал другую вебкамеру (убитую но у нее лучше объектив по качеству внешне и больше линза что обращена к матрице) но с ней проблема - не хватает глубины резьбового отверстия в механическом фильтре, объектив тупо упирается в него а для наведения резкости не хватает буквально пару тройку витков резьбы.
Может кто посоветует какой объектив выбрать правильный для камеры с мех. фильтром ибо похоже загвоздка в его толщине и получается большое расстояние между сенсором и линзой. И нужен еще один совет по поводу объектива - нужен такой который не будет как либо увеличивать картинку, не рыбий глаз и прочие плюшки - идеал как видит глаз то и должна выдавать камера а то с объективом который режет углы чувствуешь себя гумманоидом с длинными конечностями и туго ориентируешься в пространстве.

Читайте также:
