Со слов водителя: автомобиль MMC FUSO, FK62FKZ1V, 2006 год, коробка-робот INOMAT. Приобретена в Владивостоке в 2007-8 с неисправностями:
· коробка не переключает передачи вниз и вверх автоматически, вниз - только рычагом КПП
· горели лампы check и ABS.
· на бортовом компьютере горела ошибка SRS
· в движении появлялась ошибка "неисправностьT/M"(желтый фон)
· не работал горный тормоз.
По прибытию в Москву, лампы в панели приборов заглушили, горный вывели на тумблер, повода датчиков ABS соединили (были перегрызены над задним мостом), но ошибка ABS осталась. Так и ездила машинка до 2015 года. Пока…
В середине 2015 ошибка "неисправностьT/M" проявила себя по новому: стала появляться на красном фоне, при этом коробка переставала работать.
Не переключалась, сцепление постоянно выжато. Первое время исчезала сама, или при постукивании по актуатору (слева на раме за кабиной).
Со временем стало совсем невозможно ездить, так как T/M (красный) появлялась постоянно, примерно через 15-20 км.
Начали ремонтировать, заглушки из приборки выкинули. Считали ошибки сканером, но сразу считать INOMAT не удалось, пришлось прибегнуть к самодиагностике.
При переводе инструкции выяснилось: "неисправности в ABS блокируют автоматическое переключение передач вниз", и решено было начать с ABS.
Ремонт ABS, это отдельная тема, но постараюсь кратко.
На машине полностью пневматически тормоза с модуляторами управляются, блоком KNORR-BREMSE 10r-024040, такие ставятся на нашем Валдае и ещё некоторых машинах. Распиновка датчиков, модуляторов и ошибки подходят, только ВАЖНО: ошибка (1712-ошибка памяти датчиков) переведена неправильно.
Если при подключении сканера вы её видите, значит, есть ошибки, но замкнут диагностический контакт. Этот контакт нормально разомкнутый, нельзя его оставлять замкнутым (постоянно стираются ошибки при каждом включении зажигания). Остается только одна ошибка: 1712 ("ошибки в прошлом цикле", если переводить с японского).
Для чтения ошибок по световым кодам надо включить зажигание и замкнуть контакт, начнут выводится световые коды. На FUSO контакт диагностики находится над педалью газа под панелью с биркой AIR ABS (OPEN) (на фото). У нас он был замкнут, поэтому сканер ошибки по ABS не видел, кроме 1712.
Считали ошибку: 4-2, Левый датчик скорости ведущей оси (4 2 Отсутствие сигнала датчика при торможении).
Сняли задний левый барабан, а там все отлично. Прозвонили еще раз проводку, оказывается, провода были спаяны неверно, левый с правым перепутан, не заметили сразу, т.к. они перехлестывались в кронштейне крепления к мосту. Перепаяли, считали, ошибка переместилась на правую сторону.
Задний, правый барабан, снимать уже было лень.))) Сняли нижний кожух барабана, и вот оно, колесо датчика грязью заросло, зазор огромный, рискнули, не снимая барабан, подтолкнули датчик через отверстие, сняв заглушку. Процедурой стирания ошибок ABS не пользовались, завели, сдали назад, метров на 40, лампа ABS погасла.
Причина неисправности ABS ясна: когда-то, при замене колодок в сервисе забыли выставить зазоры датчиков ABS, в других сервисах не знали, что это нужно делать, провода датчиков крысы перегрызли, потом местами перепутали, и все это вылилось в проблему, которая растянулась на 6 лет.
Ура. Первая проблема решена, робот переключается вниз, но продолжает выскакивать ошибка "неисправность T/M" (желтый фон), после её появления опять не переключается автоматически вниз. Со временем появляется "неисправностьT/M"(красный фон), и коробка не работает совсем. Читали INOMAT и самодиагностикой, и сканером, в самодиагностике ошибке выводятся на бортовой компьютер (последние две цифры) Нужно вытащить предохранитель INOMAT включить зажигание и перемкнуть предохранитель METER на 1 сек, далее на экране выбрать систему T/M ( можно делать на ходу, т.к. до 2007 только текущие ошибки видны, с 2007 после выбора системы, появится подменю "1-текущие, 2- в памяти,3-стереть").
Считали ошибки. Ошибка (P1734 CCU двигатель 1 неисправен),34 или ошибка (P1735 CCU двигатель 2 неисправен) 35, по отдельности приводят систему в аварийный режим, на панели появляется "неисправностьT/M" (желтый фон), а ошибка( P1736 оба двигателя CCU неисправны) 36 на панели сообщение "неисправностьT/M" (красный фон) и КПП перестает работать.
В инструкции написано, что моторчики не ремонтируются, продаются парой, скорее всего в моторах стерлись щетки - рисковать не стали, заказали новые. Заменили, не снимая CCU с машины. После замены провели процедуру адаптации, и все теперь INOMAT работает штатно, работа противооткатной системы улучшилась. Осталось только с горным тормозом разобраться.
Спасибо Адаманову Павлу Дмитриевичу Тел.: +7 (903) 505-63-72 за диагностику, ремонт и информационную поддержку.
Mitsubishi Fuso Fighter 2 го поколения производился в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 году с различными изменениями и модификациями и представляет серию грузовых автомобилей. В данной статье вы найдете описание предохранителей и реле Митсубиси Фусо Файтер 2 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Исполнение блоков и назначение элементов них может отличатся от представленного и зависит от года выпуска, региона поставки и модификации автомобиля.
Основной блок предохранителей и реле находится в панели за защитной крышкой напротив сидения пассажира.
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,1,0,0 -->
p, blockquote 6,0,0,0,0 -->
p, blockquote 7,0,0,0,0 -->
p, blockquote 8,0,0,0,0 -->
p, blockquote 9,0,0,0,0 -->
p, blockquote 10,1,0,0,0 -->
Схема
p, blockquote 11,0,0,0,0 -->
p, blockquote 12,0,0,0,0 -->
Описание
p, blockquote 13,0,0,0,0 -->
| A01 | 10А Магнитола |
| A02 | 15А Прикуриватель |
| B01 | 10А Резервное питание (ВАТТ) |
| B02 | 10А Резервное питание (АСС) |
| B03 | 15А Лампа освещения грузового отсека |
| B04 | 20А Розетка для подключения дополнительного оборудования |
| B05 | 25А Электрические стеклоподъемники |
| B06 | 10А АКПП |
| B07 | 10А Стоп-сигналы |
| B08 | 15А Указатели поворотов и аварийная сигнализация |
| B09 | 20А Габариты |
| B10 | 10А Реле фар |
| B11 | Резерв |
| B12 | 15А Правая фара |
| B13 | Резерв |
| B14 | Резерв |
| B15 | 15А Левая фара |
| B16 | Резерв |
| B17 | Запасной |
| B18 | 20А Кондиционер |
| B19 | Резерв |
| B20 | 30А ABS |
| B21 | Резерв |
| B22 | 10А Лампа освещения салона |
| B23 | 10А Обогреватель зеркал |
| B24 | Резерв |
| B25 | 15А Звуковой сигнал |
| М01 | 10А АКПП |
| M02 | 10А Коробка отбора мощности |
| M03 | Резерв |
| M04 | 10А Резервное питание (MAIN) |
| M05 | 10А Выключатель запрещения запуска |
| M06 | 20А АКПП |
| M07 | 10А Обогреватель зеркал |
| M08 | 10А Система управления двигателем (привод) |
| M09 | 20А Вентилятор отопителя |
| M10 | Резерв |
| M11 | 10А Блок управления двигателем |
| M12 | 10А Блок управления ABS |
| M13 | 10А Указатели поворота и аварийная сигнализация |
| M14 | 15А Осушитель воздуха |
| M15 | 10А Комбинация приборов, спидометр |
| M16 | 10А Фонари заднего хода |
| M17 | 15А Стеклоочистители |
| S01 | 10А Защитное реле |
Предохранитель прикуривателя обозначен как A02 на 15А.
p, blockquote 15,0,0,1,0 -->
Блок на раме
Он расположен за кабиной на раме, и плотно закрыт крышкой, что бы не попала вода.
СОДЕРЖАНИЕ
Идентификация 3
Общие инструкции по ремонту 7
Точки установки домкрата 9
Габаритные размеры автомобиля 10
Техническое обслуживание и общие процедуры проверки и регулировки 11
Интервалы обслуживания 11
Правила выполнения работ в моторном отсеке 11
Моторное масло и фильтр 13
Охлаждающая жидкость 14
Проверка элемента воздушного фильтра 15
Топливная система 16
Проверка и регулировка установочного угла опережения впрыска 17
Сетчатый фильтр топливоподкачивающего насоса 18
Аккумуляторная батарея 18
Проверка давления конца такта сжатия 20
Проверка и регулировка тепловых зазоров в приводе клапанов 20
Ремни привода навесных агрегатов 20
Регулировка минимальной и максимальной частоты вращения холостого хода 21
Проверка уровня и замена масла в МКПП 22
Проверка и замена масла в редукторе заднего моста 22
Проверка уровня рабочей жидкости гидропривода сцепления 22
Замена тормозной жидкости в гидравлическом приводе сцепления 23
Удаление воздуха (прокачка) из гидравлического привода сцепления 23
Регулировка положения педали сцепления 23
Проверка уровня тормозной жидкости пневмогидравлической тормозной системы 24
Замена тормозной жидкости и прокачка контура гидравлического привода пневмогидравлической тормозной системы 24
Регулировка зазора тормозных колодок пневмогидравлической тормозной системы 25
Регулировка зазора тормозных колодок пневматической тормозной системы 25
Регулировка трансмиссионного стояночного тормоза 26
Проверка и замена тормозных колодок или накладок колодок 26
Осушитель воздуха тормозной системы 26
Проверка уровня рабочей жидкости усилителя рулевого управления 27
Замена рабочей жидкости усилителя рулевого управления 27
Прокачка системы усилителя рулевого управления 27
Поддомкрачивание автомобиля 27
Замена колеса 27
Рекомендации по выбору шин 28
Проверка давления и состояния шин 28
Замена шин 30
Точки смазки 30
Двигатель - механическая часть 31
Описание двигателей 31
Поиск неисправностей 35
Проверка и регулировка зазора в приводе клапанов 36
Процедуры обслуживания 38
Головка блока цилиндров и клапанный механизм 38
Маховик, шестерни привода распределительного механизма и распределительный вал 45
Блок цилиндров и кривошипно-шатунный механизм 51
Редуктор отбора мощности от маховика (РТО) 61
Стандарты обслуживания и спецификации 64
Приспособления и инструменты 69
Система охлаждения 73
Описание 73
Проверки на автомобиле 75
Радиатор 76
Водяной насос 77
Проверка термостата 80
Проверка вязкостной муфты вентилятора 80
Проверка и регулировка натяжения приводного ремня 81
Поиск неисправностей 82
Стандарты обслуживания 82
Спецификация 83
Моменты затяжки резьбовых соединений 83
Система смазки 84
Описание 84
Смазка всех деталей 86
Процедуры обслуживания 87
Масляный насос и маслоприемник 88
Охладитель масла 89
Масляный фильтр 90
Обратный клапан масляной форсунки 90
Поиск неисправностей 91
Стандарты обслуживания и спецификация 91
Топливная система 92
Описание 92
Проверка и регулировка установочного угла опережения впрыска 109
Регулировка минимальной и максимальной частоты вращения холостого хода 110
Прокачка топливной системы (удаление воздуха из системы) 110
Топливный фильтр 111
Водоотделитель 111
Форсунки 111
Топливоподкачивающий насос 118
ТНВД 119
Снятие (двигатели 6D16-T) 119
Установка (двигатели 6D16-T) 119
Снятие (двигатели 6D14, 6D14-T, 6D15-T, 6D16, 6D17) 121
УСТЭ НОВ КЗ (двигатели 6D14, 6D14-T, 6D15-T, 6D16, 6D17) 121
Воздушный компрессор 122
Топливный насос высокого давления (тип А и AD) 124
Регулятор частоты вращения (модель RFD) 131
Регулятор частоты вращения (модель RSV) 138
Регулятор частоты вращения (модель RLD) 140
Регулятор частоты вращения (модели R801 и R901) 145
Муфта опережения впрыска топлива (тип SPG) 149
Муфта опережения впрыска топлива (тип SA) 150
Топливный бак 151
Системы электронного управления углом опережения впрыска, геометрическим началом подачи и регулятором (автомобили FK, FM, FL-модели 1990-1995 гг.) 151
Система диагностирования 151
Проверка компонентов 153
Регулятор RED-III (автомобили Mitsubishi 1990 г. с системой электронного управления углом опережения впрыска и регулятором) 156
Управление двигателем (автомобили Mitsubishi 1990 г.) 157
Разборка и сборка педали акселератора 157
Установка и регулировка тросов 157
Проверка электродвигателя останова 158
Датчик положения педали акселератора 158
Система повышения частоты вращения холостого хода при включении кондиционера 159
Управление двигателем (модификации автомобилей Mitsubishi FK, FM с ТНВД с управляющими муфтами и электронным регулятором RED-III) 159
Привод механизма управления двигателем. Разборка и сборка 159
Установка и регулировка тросов 160
Проверка датчиков положения педали акселератора 160
Регулятор RED-III (модификации автомобилей) 162
Проверка прочих элементов системы управления 162
Считывание кодов неисправностей 164
Проверка элементов системы управления 169
Система поддержания скорости (тип 1) 171
Система поддержания скорости (тип 2) 175
Спецификация 184
Стандарты обслуживания 185
Моменты затяжки резьбовых соединений 185
Системы впуска, выпуска и наддува 187
Описание 187
Система впуска 190
Система выпуска 192
Система выпуска 192
Система инерционного надува 194
Система турбонаддува 196
Турбокомпрессор 198
Охладитель надувочного воздуха 203
Горный тормоз 203
Поиск неисправностей 205
Стандарты обслуживания 206
Электрооборудование двигателя 207
Описание 207
Стартер 213
Генератор 218
Система подогрева воздуха на впуске (со свечами накаливания) 224
Поиск неисправностей 225
Моменты затяжки резьбовых соединений 225
Спецификация 226
Стандарты обслуживания 226
Сцепление 227
Описание 227
Механизм сцепления 227
Привод сцепления 228
Сцепление 229
Педаль сцепления 232
Главный цилиндр сцепления 235
Рабочий цилиндр сцепления 236
Усилитель сцепления (модели с КПП M8S2x5) 236
Картер сцепления 239
Замена тормозной жидкости в гидравлическом приводе сцепления 240
Удаление воздуха (прокачка) из гидравлического привода сцепления 241
Регулировка положения педали сцепления 241
Смазка шлицев первичного вала КПП 241
Механическая коробка передач (M060S6, M070S6) 242
Снятие и установка коробки передач 242
Верхняя часть механизма переключения и пластина блокиратора 243
Верхняя часть механизма переключения 243
Усилитель механизма переключения передач 244
Задняя крышка корпуса КПП и трансмиссионный стояночный тормоз в сборе 245
Шестерня шестой повышающей передачи и промежуточная шестерня задней передачи (КПП с высшей (шестой) повышающей передачей) 248
Шестерня задней передачи и промежуточная шестерня задней передачи (КПП с высшей (шестой) прямой передачей) 250
Корпус коробки передач 252
Блок штоков и вилок переключения (КПП с высшей (шестой) повышающей передачей) 254
Блок штоков и вилок переключения (КПП с высшей (шестой) прямой передачей) 256
Первичный вал коробки передач 257
Вторичный вал коробки передач (КПП с высшей (шестой) повышающей передачей) 257
Вторичный вал коробки передач (КПП с высшей (шестой) прямой передачей) 261
Промежуточный вал 264
Механизм управления КПП 265
Механическая коробка передач (M8S6, M8S2x5) 267
Описание 267
Снятие и установка коробки передач 269
Коробка передач в сборе 270
Коробка передач 272
Вторичный вал в сборе 278
Промежуточный вал 281
Нижняя часть механизма переключения передач 281
Верхняя часть механизма переключения 283
Верхняя часть корпуса механизма переключения демультипликатора (только M8S2x5) 285
Задняя крышка корпуса КПП (M8S2x5) 286
Задняя крышка корпуса коробки передач (M8S6) 287
Корпус и шестерня демультипликатора (M8S2x5) 288
Пневматический привод переключения демультипликатора 291
Управление демультипликатором (M8S2x5) 291
Механизм управления КПП 293
Управление отбором мощности (опция) 295
Карданный вал 296
Описание 296
Процедуры обслуживания 296
Передний карданный вал 296
Задний карданный вал 299
Балансировка вала после сборки 301
Передний мост 302
Описание 302
Процедуры обслуживания 302
Ступица переднего колеса и тормозной барабан 302
Передняя ось 306
Проверка и регулировка после установки 309
Задний мост 312
Описание 312
Процедуры обслуживания 312
Ступица заднего колеса и тормозной барабан 312
Редуктор заднего моста 316
Передняя подвеска 323
Описание 323
Процедуры обслуживания 323
Задняя подвеска 327
Процедуры обслуживания 327
Рулевое управление 328
Описание 328
Рулевая колонка 329
Блок кронштейна стягами 330
Продольная тяга 332
Поперечная тяга 332
Рулевой механизм 333
Насос гидроусилителя рулевого управления 338
Бачок рабочей жидкости 340
Регулировка после установки 340
Пневмогидравлическая тормозная система 341
Описание 341
Общая схема тормозной системы 345
Компрессор 345
Осушитель воздуха 349
Педаль тормоза и двойной тормозной клапан 350
Пневмогидравлический усилитель тормозов 354
Регулятор давления 357
Обратный клапан 359
Перепускной клапан 359
Предохранительный клапан 360
Бачок тормозной жидкости 360
Тормозной механизм переднего колеса 360
Рабочий тормозной цилиндр переднего тормозного механизма 362
Тормозной механизм заднего колеса 362
1 Рабочий тормозной цилиндр заднего тормозного механизма 365
Проверка и регулировка после установки 365
Тормоз-замедлитель в выпускной системе (горный тормоз) 367
Пневматическая тормозная система 370
Описание 370
Компрессор 370
Осушитель воздуха 373
Педаль тормоза и двойной тормозной клапан 374
Регулятор давления 378
Обратный клапан 379
Перепускной клапан 379
Предохранительный клапан 380
Управляющий клапан 380
Клапан распределения 381
Двойной обратный клапан 381
Обратный клапан 381
Тормозные механизмы передних колес 381
Передняя тормозная камера 384
Задний тормозной механизм 384
Тормозная камера заднего тормозного механизма 386
Проверка и регулировка после установки 387
Тормоз-замедлитель в выпускной системе (горный тормоз) 388
Трансмиссионный стояночный тормоз 391
Общее описание 391
Стояночный тормоз 391
Привод стояночного тормоза 392
Регулировка 394
Колесный стояночный тормоз 395
Описание 395
Управляющий клапан стояночной тормозной системы 396
Пружинный тормозной клапан 397
Кабина 399
Описание 399
Кабина 399
Переднее крепление кабины 401
Упор кабины 402
Заднее крепление кабины 402
Наклонные тяги кабины 402
Двери 403
Передняя дверь в сборе 404
Сиденья и центральная консоль 406
Пневматическая подвеска сиденья 406
Ремни безопасности (трехточечные ремни с преднатяжителем) 406
Покрытие пола 408
Потолочная консоль 408
Внутренняя отделка салона и отделка потолка кабины 408
Панель приборов 410
Лобовое стекло 411
Передняя панель, крыло и сопутствующие детали 413
Наружное зеркало заднего вида 413
Рама 414
Описание 414
Процедуры обслуживания 414
Кондиционер, отопление и вентиляция 416
Устройство 416
Меры безопасности при работе с хладагентом 416
Вакуумирование, зарядка и проверка системы 417
Проверка элементов системы 418
Выключатель кондиционера 418
Двойной датчик давления 418
Термодатчик испарителя 419
Электромагнитная муфта компрессора 419
Ресивер-осушитель 419
Проверка натяжения ремня привода кондиционера 419
Расширительный клапан 419
Компрессор 419
Наличие воздуха в системе циркуляции хладагента 420
Наличие влаги в системе циркуляции хладагента 420
Снятие и установка 420
Обслуживание после установки 42"1 Компрессор кондиционера 422
Блок охлаждения 431
Отопитель 432
Электрооборудование кузова 434
Предохранители 434
Замок зажигания 435
Выключатель облегчения запуска 436
Дополнительный выключатель стартера 436
Выключатель запрещения запуска 436
Комбинация приборов и датчики 436
Комбинированный переключатель 439
Система освещения 440
Зуммер системы предупреждения при движении задним ходом 442
Очистители и омыватели лобового стекла 442
Звуковой сигнал 443
Прикуриватель 443
Схемы электрооборудование 444
Пояснения к схемам электрооборудования 444
Как пользоваться схемами электрооборудования 444
Обозначения разъемов, соединений и компонентов 444
Маркировка проводов 445
Цветовая маркировка 445
Схема 1. Система управления двигателем. Автомобили Mitsubishi FK6, FM6 1995 г. с ТНВД с управляющими муфтами и механическим регулятором 446
Схема 2. Система управления двигателем. Автомобили Mitsubishi FK6, FM6, FL6 1995 г. с ТНВД с управля ющими муфтами и электронным регулятором 447
Расположение компонентов системы управления двигателем. Автомобили Mitsubishi FK6, FM6, FL6 1995 г. с ТНВД с управляющими муфтами и электронным регулятором 452
Схема 3. Система управления двигателем. Автомобили Mitsubishi FK, FM 1992 г. с ТНВД с электронным регулятором и электронной муфтой регулировки УОВ 454
Схема 4. Система управления двигателем. Автомобили Mitsubishi FK6, FM6 (модификация) с ТНВД с управля ющими муфтами и электронным регулятором 459
Расположение компонентов системы управления двигателем. Автомобили Mitsubishi FK6, FM6 (модификация) с ТНВД с управляющими муфтами и электронным регулятором 466
Схема 5. Электрооборудование кузова. Автомобили Mitsubishi FK, FM 1991 468
Mitsubishi Fuso Fighter с 1990 по 1999 года, с дизельными двигателями 6D14 (6,5 л.), 6D15-T (6,9 л.), 6D16 (7,5 л.), 6D17 (8,2 л.).
Старейшая японская компания Мицубиши за время своей долгой истории выпускала не только автомобили, но даже боевую технику, например, самолеты-истребители. Не удивительно, что грузовые автомобили этой компании получили признание во всем мире, как надежный, высокотехнологичный автотранспорт, на который можно взвалить самые ответственные задания и дальние грузоперевозки. Разумеется, такой грузовик сможет работать по максимуму только при условии его правильного использования, проведения всех регламентных проверок и осмотров, а также своевременном ремонте при необходимости. Для всех водителей, желающих, чтоб их никогда не подвел автомобиль, а также специалистов автомастерской выпущено новое руководство по ремонту Mitsubishi Fuso / Fighter, грамотной эксплуатации и техническому обслуживанию этих «рабочих лошадок». В книге представлены модели, выпущенные с 1990 по 1999 годы, и оборудованные дизельными двигателями 6D14 (6,5 л) 6D15-T (6,9 л) 6D16 (7,5 л) 6D17 (8,2 л). Данное пособие станет незаменимым помощником, как для рядового водителя, так и для тех, кто по долгу службы занимается ТО и ремонтом этих грузовиков.
В мануале приведена исчерпывающая информация, отбором которой занимались квалифицированные специалисты в области автомеханики, поэтому все ведения являются не только проверенными, но и максимально востребованными для читателей. Несмотря на то, что мануал написан с профессиональной точки зрения, читается он очень легко за счет доступного стиля подачи материала. Так что освоить книгу и применять новые знания в практических целях сможет водитель любого уровня подготовки. Кроме того, руководство по ремонту Мицубиси Фусо / Файтер снабжено отличными рисунками, которые обеспечивают полную наглядность основного текста. Логичная последовательность изложения новой информации и предметный указатель в конце книги, делают чтение еще более удобным. В первых главах мануала представлены основные теоретические положения, без знания которых невозможно правильно управлять машиной. Во-первых, приводится анализ внешнего и внутреннего устройства машины, включая все комплектующие авто, агрегаты, узлы, системы и приборы. Подробно описаны приемы управления, их устройство и местоположение, а также их технические характеристики. Таким образом, у водителя не должно оставаться вопросов по поводу конструкции грузовика. Во-вторых, в мануале имеется полная инструкция по эксплуатации Mitsubishi Fuso / Fighter, в которой раскрываются не только стандартные паспортные данные, но и многие другие темы, связанные с рабочим потенциалом машины. В третьих, в данном руководстве приведен обзор всех необходимых профилактических осмотров и проверок грузовика, как ежегодных и ежемесячных, так и тех, что необходимы перед каждым выходом в рейс во избежание непредвиденных ситуаций на дороге.
Прикладной раздел книги целиком отведен теме диагностики и ремонта Mitsubishi Fuso / Fighter, тем более, что некоторые работы водитель сможет выполнить самостоятельно, не обращаясь за помощью в автосервис. Так, в мануале приведены доступные и наглядные пошаговые указания по выявлению причины возникшей неисправности и ее грамотной ликвидации. Имеются описания даже промежуточных действий, или же сразу дается ссылка на ту страницу книги, где эти процедуры уже были подробно описаны ранее. Учитывая устройство электросхемы Mitsubishi Fuso / Fighter, специалисту или автолюбителю удастся наладить работу электрооборудования грузовика, совершить необходимый ремонт. Ориентируясь на предложенные в пособии алгоритмы работ, работник автомастерской или имеющий хотя бы небольшой практический опыт водитель, сможет по всем правилам осуществлять сборку-разборку, замену, смазку, регулировку и, конечно, ремонт всех основных составляющих машины – от двигателя до шин и колес. Конечно, починка грузовика порой требует ремонта в условиях автосервиса, но в этом случае водитель уже будет заранее знать, какие именно и в каком объеме работы необходимо выполнить мастерам и грамотно спланировать с ними ход ремонта и его стоимость.
Общие инструкции по ремонту 7
Точки установки домкрата 9
Габаритные размеры автомобиля 10
Техническое обслуживание и общие процедуры проверки и регулировки 11
Интервалы обслуживания 11
Правила выполнения работ в моторном отсеке 11
Моторное масло и фильтр 13
Охлаждающая жидкость 14
Проверка элемента воздушного фильтра 15
Топливная система 16
Проверка и регулировка установочного угла опережения впрыска 17
Сетчатый фильтр топливоподкачивающего насоса 18
Аккумуляторная батарея 18
Проверка давления конца такта сжатия 20
Проверка и регулировка тепловых зазоров в приводе клапанов 20
Ремни привода навесных агрегатов 20
Регулировка минимальной и максимальной частоты вращения холостого хода 21
Проверка уровня и замена масла в МКПП 22
Проверка и замена масла в редукторе заднего моста 22
Проверка уровня рабочей жидкости гидропривода сцепления 22
Замена тормозной жидкости в гидравлическом приводе сцепления 23
Удаление воздуха (прокачка) из гидравлического привода сцепления 23
Регулировка положения педали сцепления 23
Проверка уровня тормозной жидкости пневмогидравлической тормозной системы 24
Замена тормозной жидкости и прокачка контура гидравлического привода пневмогидравлической тормозной системы 24
Регулировка зазора тормозных колодок пневмогидравлической тормозной системы 25
Регулировка зазора тормозных колодок пневматической тормозной системы 25
Регулировка трансмиссионного стояночного тормоза 26
Проверка и замена тормозных колодок или накладок колодок 26
Осушитель воздуха тормозной системы 26
Проверка уровня рабочей жидкости усилителя рулевого управления 27
Замена рабочей жидкости усилителя рулевого управления 27
Прокачка системы усилителя рулевого управления 27
Поддомкрачивание автомобиля 27
Точки смазки 30
Описание двигателей 31
Поиск неисправностей 35
Топливоподкачивающий насос 118
Снятие (двигатели 6D16-T) 119
Установка (двигатели 6D16-T) 119
Снятие (двигатели 6D14, 6D14-T, 6D15-T, 6D16, 6D17) 121
УСТЭ НОВ КЗ (двигатели 6D14, 6D14-T, 6D15-T, 6D16, 6D17) 121
Воздушный компрессор 122
Топливный насос высокого давления (тип А и AD) 124
Регулятор частоты вращения (модель RFD) 131
Регулятор частоты вращения (модель RSV) 138
Регулятор частоты вращения (модель RLD) 140
Регулятор частоты вращения (модели R801 и R901) 145
Муфта опережения впрыска топлива (тип SPG) 149
Муфта опережения впрыска топлива (тип SA) 150
Топливный бак 151
Системы электронного управления углом опережения впрыска, геометрическим началом подачи и регулятором (автомобили FK, FM, FL-модели 1990-1995 гг.) 151
Система диагностирования 151
Проверка компонентов 153
Регулятор RED-III (автомобили Mitsubishi 1990 г. с системой электронного управления углом опережения впрыска и регулятором) 156
Управление двигателем (автомобили Mitsubishi 1990 г.) 157
Разборка и сборка педали акселератора 157
Установка и регулировка тросов 157
Проверка электродвигателя останова 158
Датчик положения педали акселератора 158
Система повышения частоты вращения холостого хода при включении кондиционера 159
Управление двигателем (модификации автомобилей Mitsubishi FK, FM с ТНВД с управляющими муфтами и электронным регулятором RED-III) 159
Привод механизма управления двигателем. Разборка и сборка 159
Установка и регулировка тросов 160
Проверка датчиков положения педали акселератора 160
Регулятор RED-III (модификации автомобилей) 162
Проверка прочих элементов системы управления 162
Считывание кодов неисправностей 164
Проверка элементов системы управления 169
Система поддержания скорости (тип 1) 171
Система поддержания скорости (тип 2) 175
Главный цилиндр сцепления 235
Рабочий цилиндр сцепления 236
Усилитель сцепления (модели с КПП M8S2x5) 236
Картер сцепления 239
Замена тормозной жидкости в гидравлическом приводе сцепления 240
Удаление воздуха (прокачка) из гидравлического привода сцепления 241
Регулировка положения педали сцепления 241
Смазка шлицев первичного вала КПП 241
Механическая коробка передач (M060S6, M070S6) 242
Снятие и установка коробки передач 242
Верхняя часть механизма переключения и пластина блокиратора 243
Верхняя часть механизма переключения 243
Усилитель механизма переключения передач 244
Задняя крышка корпуса КПП и трансмиссионный стояночный тормоз в сборе 245
Шестерня шестой повышающей передачи и промежуточная шестерня задней передачи (КПП с высшей (шестой) повышающей передачей) 248
Шестерня задней передачи и промежуточная шестерня задней передачи (КПП с высшей (шестой) прямой передачей) 250
Корпус коробки передач 252
Блок штоков и вилок переключения (КПП с высшей (шестой) повышающей передачей) 254
Блок штоков и вилок переключения (КПП с высшей (шестой) прямой передачей) 256
Первичный вал коробки передач 257
Вторичный вал коробки передач (КПП с высшей (шестой) повышающей передачей) 257
Вторичный вал коробки передач (КПП с высшей (шестой) прямой передачей) 261
Промежуточный вал 264
Механизм управления КПП 265
Механическая коробка передач (M8S6, M8S2x5) 267
Вторичный вал в сборе 278
Промежуточный вал 281
Нижняя часть механизма переключения передач 281
Верхняя часть механизма переключения 283
Педаль тормоза и двойной тормозной клапан 350
Пневмогидравлический усилитель тормозов 354
Регулятор давления 357
Обратный клапан 359
Перепускной клапан 359
Предохранительный клапан 360
Перепускной клапан 379
Предохранительный клапан 380
Управляющий клапан 380
Клапан распределения 381
Процедуры обслуживания 414
Меры безопасности при работе с хладагентом 416
Очистители и омыватели лобового стекла 442
Звуковой сигнал 443
Схемы электрооборудование 444
Пояснения к схемам электрооборудования 444
Как пользоваться схемами электрооборудования 444
Обозначения разъемов, соединений и компонентов 444
Маркировка проводов 445
Цветовая маркировка 445
Схема 1. Система управления двигателем. Автомобили Mitsubishi FK6, FM6 1995 г. с ТНВД с управляющими муфтами и механическим регулятором 446
Схема 2. Система управления двигателем. Автомобили Mitsubishi FK6, FM6, FL6 1995 г. с ТНВД с управля ющими муфтами и электронным регулятором 447
Расположение компонентов системы управления двигателем. Автомобили Mitsubishi FK6, FM6, FL6 1995 г. с ТНВД с управляющими муфтами и электронным регулятором 452
Схема 3. Система управления двигателем. Автомобили Mitsubishi FK, FM 1992 г. с ТНВД с электронным регулятором и электронной муфтой регулировки УОВ 454
Схема 4. Система управления двигателем. Автомобили Mitsubishi FK6, FM6 (модификация) с ТНВД с управля ющими муфтами и электронным регулятором 459
Расположение компонентов системы управления двигателем. Автомобили Mitsubishi FK6, FM6 (модификация) с ТНВД с управляющими муфтами и электронным регулятором 466
Схема 5. Электрооборудование кузова. Автомобили Mitsubishi FK, FM 1991 468

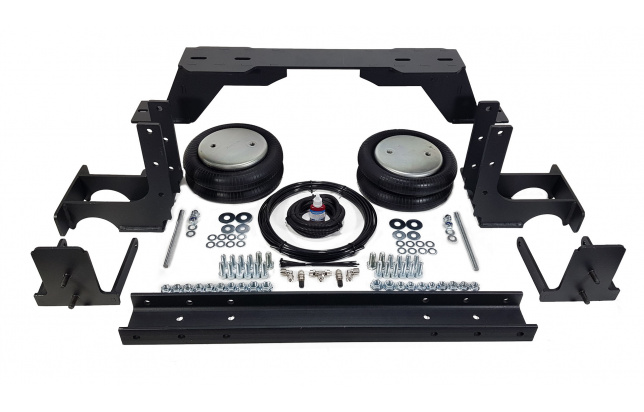

Комплект вспомогательной пневмоподвески на заднюю ось устанавливается в дополнение к штатной рессорной подвеске автомобиля позволяя снизить нагрузку на рессоры, увеличить комфортабельность автомобиля и улучшить грузовые характеристики автомобиля. Установка пневмоподушек позволит перевозить больше груза без потери управляемости, избавит от проседания рессор и их поломок, сократит раскачку кузова с валкостью. Приобретая комплект пневмоподвески от производителя на Mitsubishi Fuso Fighter (1999 - ) вы получаете решение для увеличения срока службы штатной рессорной подвески. Монтаж вспомогательной пневмоподвески не требует специальных навыков и занимает в среднем 4 часа. Установить комплект вспомогательной пневмаической подвески возможно: в нашей мастерской, в любом автосервисе, а также своими руками. Дополнительная установка поперечины в некоторых продуктах необходима для того, чтобы убрать вращающий момент с верхних кронштейнов, который в свою очередь возникает, при размещении подушек со смещением относительно оси рамы.
Особенности пневмоподвески на Mitsubishi FUSO Fighter (1999 -):
- Снижение износа рессор с амортизаторами (штатные рессоры на вашем автомобиле прослужат дольше, т.к. пневпоподвеска снизит нагрузку на них, а также на другие элементы подвески)
- Устранение шумов, вибраций подвески и ударов отбойника при перегрузе (полностью исключается ситуация, когда коммерческий автомобиль ложится на отбойники)
- Возможность установить на уставшие рессоры (после установки рессоры требующие замены прослужат еще долго)
- Правильное положение кузова при любой нагрузке (всегда горизонтальное положение кузова коммерческого автомобиля в независимости от нагрузки, а это правильная работа головного света с уменьшением тормозного пути)
- Уменьшение кренов с раскачиванием автомобиля (пневмоподвеска не дает автомобилю кренится на перегруженный борт, и всегда находится в горизонтальном положении)
- Увеличение комфорта для водителя, пассажиров (значительное увеличение комфорта при езде на автомобили по плохим и неровным дорогам, как для водителя, так и для пассажиров (на пассажирских микроавтобусах)
- Увеличение прибыли от перевозок (пневморессора – это возможность перевезти в 1.5 раза больше груза за 1 рейс + экономия на замене рессор, а так же штрафах ГИБДД за перегруз
- Возможность управлять свесом автомобиля при загрузке и выгрузке (регулировка заднего клиренса для выравнивания пола будки коммерческого автомобиля с уровнем пола пандуса для удобной загрузки)
- долговечность пневмоподвески (не требует никакого дополнительно обслуживания, и эффективно работает в течении 5 - 6 лет при любых условиях эксплуатации будь то мороз, грязь, соли или реагенты. Рабочее давление до 15 атмосфер)
- Возможно увеличение комфорта с мягкостью хода
- Устраняется эффект "Козления"
Дополнительные опции управления:
- Возможна установка системы управления с регулировкой из салона
- Система может быть установлена на 1 контура (общее давление в подушках)
- На два контура (разное давление в подушках, уменьшает раскачку, позволяя независимо выравнивать левый и правый борт)
- Возможность дополнительно установить ресивер для сжатого воздуха, чтобы увеличить скорость работы (накачки) пневмоподвески, а также добавить возможность подключать пневматические приборы, например подкачку колес или пневмосигнал
Комплект поставки
Комплект пневматической подвески разработан специально для автомобиля и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.
В комплект входит:
- Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
- элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
- набор Российских болтов, шайб, гаек для сборки комплекта
- воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
- ниппель для спуска и подкачки любым внешним компрессором AirLift
- инструкция по установке
- все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличие от конкурентов мы не скрываем то, из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности с простотой установки.
Установка пневмокомплекта:
Комплект пневмоподвески устанавливается в дополнение к штатным рессорам и не вносит изменения в штатные элементы подвески. Следовательно, данный комплект не требует вносить изменения в ПТС автомобиля. Пневмоподушка ставится между рамой с рессорами на специальных крепежных пластинах, идущих в комплекте. Верхняя крепежная пластина ставится на раму в штатные отверстия, между крепления ставится дополнительная поперечная распорка для усиления рамы и распределения нагрузки. Нижняя крепежная пластина ставится на мост.
Читайте также:
