Устройство стартера. На рис. 53 показана конструкция и электрическая схема стартера СТ-142, применяемого на автомобилях КамАЗ. Стартер СТ-142 герметичного исполнения- представляет собой электродвигатель последовательного возбуждения с реле на корпусе и проводным механизмом храповичного типа. Включение стартера дистанционное. В корпусе 4 помещены на четырех полюсах обмотки возбуждения 3 из медного прямоугольного провода. Обмотки соединены параллельно-последовательно, в этом случае сопротивление четырех катушек (на четырех полюсах) равно сопротивлению одной катушки.
Рис. 53. Стартер СТ-142: а — конструкция- б — электрическая схема- 1 — промежуточная опора- 2, 8 и 22 — вкладыши- 3 — обмотка возбуждения- 4 — корпус- 5 — якорь- 6 — коллектор- 7 — крышка со стороны коллектора- 9 — фильц- 10 — траверса- 11 — щетка- 12 — крышка реле- 13 — контактный диск- 14 — обмотка реле- 15 — корпус реле- 16 — якорь реле- 17 — резиновый сильфон- 18 — рычаг- 19 — муфта привода- 20 — шестерня привода- 21 — упорная шайба- 23 — крышка со стороны привода- 24 — резиновые прокладки- I — к батарее- II — к выключателю стартера- ВО — втягивающая обмотка- УО — удерживающая обмотка
Щеткодержатели укреплены на траверсе 10, которая крепится к крышке 7 четырьмя болтами. В каждом щеткодержателе находятся две щетки, прижимаемые к коллектору пружинами. Усилие нажатия на каждой щетке 18-20 Н. Якорь вращается в трех скользящих подшипниках, вкладыши которых смазывается турбинным маслом 22 (можно применять для смазки моторное масло).
В крышках стартера 7 и 23 и промежуточной опоры 1 имеются масляные резервуары с фильцами, закрытыми герметичными заглушками. Крышки крепятся к корпусу стартера стяжными болтами, а не шпильками, что упрощает сборку и разборку стартера и увеличивает место для размещения обмотки возбуждения. Герметизация стартера осуществляется при помощи уплотнительных колец круглого поперечного сечения. Выводные болты стартера и тягового реле уплотнены резиновыми шайбами, а якорь 16 тягового реле защищен резиновым сильфоном 17.
Вал стартера у промежуточной опоры 1 со стороны привода защищен резиновым армированным манжетом. Крышка со стороны коллектора выполнена без смотровых окоп. При разборке и сборке стартера необходимо тщательно следить за состоянием прокладок и мест их прилегания, с тем чтобы не нарушить герметизацию стартера. На герметичность стартер после сборки проверяют под избыточным давлением 0,01-0,02 МПа. Тяговое реле стартера установлено на корпусе стартера, при перемещении якоря 16 замыкаются контакты тарельчатым диском 13 и принудительно вводится шестерня 20 муфты 19 привода в зацепление с венцом маховика. Перемещение механизма привода происходит по прямым шлицам вала якоря.
Тяговое реле имеет контакты и две обмотки: втягивающую ВО и удерживающую УО. Ход якоря тягового реле при включении стартера составляет около 20 мм. При таком воздушном зазоре необходим большой магнитный поток для перемещения якоря (усилие притяжения пропорционально квадрату магнитного потока). Поэтому в момент включения стартера магнитный поток создается одновременно втягивающей и удерживающей обмотками, а как только в конце перемещения якоря тягового реле контакты реле замкнутся и стартер включится, магнитный поток втягивающей обмотки (ток в обмотке) исчезнет, так как контакты тягового реле при замыкании шунтируют цепь питания втягивающей обмотки. При включенном тяговом реле зазор между приводом 19 и упорной шайбой 21 должен составлять 0,5-2,0 мм. Этот зазор контролирует правильность сборки стартера и тягового реле.
На стартере СТ-142 применен храповичный механизм привода, показанный на рис. 54, а. Детали привода расположены на направляющей втулке 1, имеющей прямые внутренние шлицы и многозаходную ленточную наружную резьбу. Втулка вместе с приводом может перемещаться по шлицам вала стартера. На наружной резьбе втулки 1 расположена ведущая полумуфта 8. Ведомая полумуфта 13 выполнена заодно целое с шестерней и может свободно вращаться на втулке 1 в бронзовых графитированных подшипниках. Торцы полумуфт снабжены зубцами и прижимаются один к другому пружиной 7. Ведомая полумуфта 13 заперта в корпусе 5 замковым кольцом 10. Замковое кольцо 2 удерживает корпус 5 от перемещения на втулке 1. Для амортизации ударов при включении стартера под пружиной 7 размещены стальная шайба 6 и резиновое кольцо 4.
Рис. 54. Типы приводов стартеров для дизельных двигателей: а — разрез- б — общий вид привода с храповой муфтой стартера СТ-142- в — привод стартера СТ-103- 1 — направляющая втулка- 2 и 10 — замковые кольца- 3 — втулка отводки (выполнена за одно целое с корпусом)- 4 — резиновое кольцо- 5 — корпус- 6 — стальная шайба- 7 — пружина- 8 — ведущая полумуфта- 9 — коническое кольцо- 11 — штифт- 12 — сухарь- 13 — ведомая полумуфта- 14 — вал якоря- 15 — стакан- 16 — рычаг- 17 — буферная пружина- 18 — гайка- 19 — шестерня- 20 — упорное кольцо- 21 — спиральный паз
Для предотвращения износа зубьев храповой муфты и снижения шума в момент, когда двигатель пущен, а стартер еще не выключен, предусмотрен механизм блокировки. Внутри ведомой полумуфты 13 находятся три пластмассовых сухаря 12 с радиальными отверстиями, в которые входят направляющие штифты 11. Наружная поверхность сухарей имеет коническую фаску, прилегающую к выточке стального кольца 9, установленного в ведущей полумуфте 8. Кольцо 9 прижимает сухари 10 к направляющей втулке 1. При передаче крутящего момента к венцу маховика двигателя возникает осевое усилие, прижимающее ведущую полумуфту к ведомой. Как только двигатель будет пущен, произойдет пробуксовка храповой муфты. Во время пробуксовки ведущая полумуфта 8 отодвигается от ведомой полумуфты 13, сжимая пружину 7. Вместе с ведущей полумуфтой 8 отодвигается кольцо 9, освобождая сухари 12, которые под действием центробежных сил перемещаются вдоль штифтов 11 и блокируют муфту в расцепленном состоянии. После выключения стартера ведущая полумуфта 8 под действием пружины 7 прижмется к ведомой полумуфте 13 и кольцо 9 установит сухари 12 в исходное положение.
При упоре шестерни стартера в зубья венца маховика корпус 5 привода вместе с направляющей втулкой 1 продолжает перемещаться вдоль шлицев вала стартера, сжимая пружину 7. При этом ленточная резьба втулки 1 заставляет поворачиваться ведущую полумуфту 8 и шестерню стартера (до 30°), что обеспечивает ее зацепление с венцом маховика. Храповичный привод допускает до 5% упоров шестерни стартера в венец маховика от общего числа включений.
Достоинством описанного привода является то, что при отдельных вспышках в цилиндрах двигателя муфта не выходит из зацепления, тем самым обеспечивая надежность пуска холодного двигателя.
При первом техническом обслуживании проверить затяжку и при необходимости подтянуть болты стяжных хомутов стартера.
В начальный период эксплуатации затяжку болтов стяжных хомутов стартера нужно проверять ежедневно.
При втором техническом обслуживании надо проверить затяжку стяжных болтов стартера и при необходимости подтянуть и проверить затяжку и чистоту контактных соединений проводов с клеммами стартера и аккумуляторных батарей; при необходимости зачистить контактные поверхности и затянуть соединения.
Если при осмотре будет установлено, что в стартер попали грязь или дизельное топливо, необходимо стартер разобрать, очистить все детали и собрать его.
Если и при этом не удалось полностью устранить причины неудовлетворительного состояния коллектора, то стартер необходимо разобрать и коллектор проточить на станке. Эта работа выполняется в указанной последовательности:
- снять защитную ленту и ее прокладку, отвернув предварительно стяжные винты;
- отсоединить провода щеток;
- приподнять нажимные концы пружины с помощью специального крючка и вынуть из щеткодержателей;
- расшплинтовать упорное кольцо шестерни привода стартера;
- отвернув стяжные болты, снять крышку со стороны коллектора;
- слегка вращая якорь, вынуть его из стартера, сняв затем с шлицевого конца вала упорное кольцо, шестерню с пружиной, поводок, барабан, упорное кольцо и упорную шайбу;
- проточить коллектор на станке до чистоты; биение коллектора относительно шеек вала не должно превышать 0,05 мм;
- собрать стартер, обратив особое внимание на затяжку болтов, так как большинство неисправностей в стартере чаще всего происходит из-за ослабления стяжных болтов.
Щетки должны свободно перемещаться в щеткодержателях и плотно прилегать к коллектору. Неисправные щетки заменить. После сборки притереть щетки к коллектору, как указано в разделе «Обслуживание генератора».
Современный стартер ЯМЗ 238 236 моделей необходим для запуска ДВС. Данная функция выполняется за счет первичного вращения коленвала с соблюдением определенной частоты. В данной статье мы расскажем вам об основных особенностях устройства.
Напоминаем, что в каталоге ЯМЗ МАЗ вы найдете все самое необходимое для быстрого ремонта грузового автомобиля.

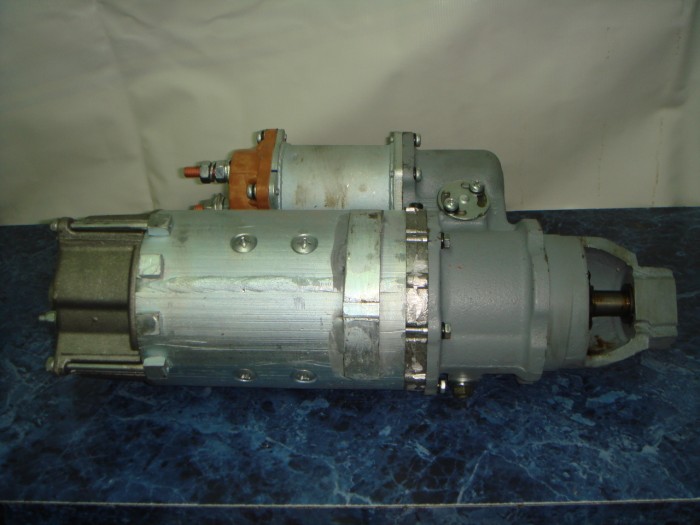

Устройство стартера ЯМЗ 236 238
Конструктивно современный стартер ЯМЗ представляет собой электрический двигатель четырехполюсного типа с постоянным током. Питание на узел поступает с аккумуляторной батареи. Мощность агрегата зависит от модификации автотехники.
Итак, стартер ЯМЗ-238 состоит из:
- Крепежной скобы 240-3708721
- Верхнего и нижнего кронштейнов 236-3708702-Б и 236-3708704-Б;
- Четырех пружинных шайб 252137-П2 и одной 252138-П2
- Болтов 200853-П29 и 201563-П29;
- Штифтов.
Все компоненты, включая сердечники и обмотки возбуждения, стоят в корпусе. В конструкции стартера ЯМЗ 236 238 предусмотрены якорь с запресованным на нем сердечником и коллекторными пластинами.
Питание от замка зажигания на мотор стартера подается через втягивающее реле, которое выталкивает обгонную муфту. Реле состоит из силовых контрактов и подвижной перемычки.
Обгонной муфтой называют механизм роликового типа, предназначенный для передачи крутящего момента на венец маховика посредством шестеренки зацепления.
Компонент рассоединяет приводную шестеренку с венцом и обеспечивает сохранность стартера. На коллекторные пластинки якоря напряжение поступает через щетки и щеткодержатели.
Где купить стартер на ЯМЗ 236 238?
Если вы ищите надежные запчасти от официального дилера Ярославского моторного завода – обратите внимание на наш каталог.
Большой ассортимент стартеров ЯМЗ 236 238, ремкомплекты, амортизаторы и другие комплектующие предоставляем по выгодным ценам с быстрой доставкой в любой город России.
Не знаете, какой нужен стартер для автобуса или самосвала? Звоните консультанту магазина по телефону +7 (495) 223-89-79. Поможем не только выбрать оптимальный вариант запчасти, но и быстро скомплектуем заказ.
С некоторых пор стал замечать, что при старте двигателя на моем МАЗе, стартер стал крутить маховик как то неохотно. И что самое странное, крутил он так только периодами. День или два крутит нормально, а потом переходит на ленивый режим работы.
Создавалось впечатление, что аккумуляторы доживают свои последние дни. Однако, они были довольно свежие: свет с заглушенным мотором был яркий, а вольтметр показывал приличное напряжение. Стартер тоже, до этого момента, работал на отлично и я, признаться, сам уже забыл, когда он подводил меня в последний раз.
Подумав, пришел к выводу, что необходимо заняться ремонтом стартера, а для того, чтобы не затягивать весь процесс, предварительно приобрел в магазине 3 втулки якоря и новый комплект щеток. Решил произвести качественный ремонт, чтобы опять забыть о стартере на пару лет.
1. Как снять стартер?
Снять стартер с двигателя МАЗ - задача не трудная, но и слишком уж легкой ее не назовешь, т.к. весит он не мало. Стартер притянут к блоку двумя лентами и если снимать его из положения лежа под двигателем, то делать это на вытянутых руках очень не удобно.
Перед снятием стартера, желательно повернуть передние колеса налево до отказа - это позволит вам иметь больше свободного пространства для маневра.
Далее, чтобы облегчить себе задачу, я сначала отключал массу аккумулятора, а потом отворачивал маленький болтик сбоку втягивающего реле и снимал проводок его управления. Затем, головкой откручивал питающий кабель от втягивающего реле и снимал его вместе с проводом идущим в сеть автомобиля.
Следующим шагом, откручивал 1-ую стяжку крепления стартера со стороны маховика и переходил к откручиванию 2-ой стяжки, но до конца ее не отпускал. Сам в этот момент находился между рессорой и колесом.
Потом, правой рукой придерживал стартер, а левой отпускал до конца хомут. После откручивания последнего хомута, старался вытащить стартер, чтобы положить его на поперечную рулевую тягу и переднюю балку, после чего опускал его на землю.
Если вы не уверены в своих силах, то можете подстраховать себя доской, положенной поперек правой рессоры под стартером - это позволит снять стартер в два этапа и не будет вас сильно напрягать.
2. Разборка стартера
После снятия стартера, я почистил его и приступил к разборке. Открутил болтики и гайку на переднем торце, а также гайку для снятия шинопровода от втягивающего реле к стартеру и снял его.
Далее, открутил четыре болтика на крышке механизма вилки бендикса. Затем, две длинные шпильки стягивающие стартер и вытащил их из корпуса, а также снял для разборки втягивающее реле. После этого, полностью разобрал стартер и осмотрел его внутренности.
Визуальный осмотр показал, что на якоре коллектора не было никаких рисок, потертостей или неровностей. Якорь стартера имел люфт во втулках, но сам якорь не башмачил.
3. Ремонт стартера
Решил заменить щетки и втулки разом и для этого, перепрессовал медно графитовые втулки в корпусе стартера, а у знакомого токаря развернул их. Последовательно прозвонил обмотку якоря и обмотки шунтовой обмотки статора - все было в норме.
После этого, установил якорь в задний корпус и собрал бендикс. Затем, установил новые щетки на место и закрыл переднюю крышку стартера.
Далее, разобрал переднюю крышку втягивающего реле, перевернул чистой необгоревшей стороной контактную шайбу и на камне вывел болты контакты в одну плоскость.
Потом, собрал втягивающее реле, установил его на корпус и проверил стартер от аккумулятора - включение бендикса срабатывало легко и стартер крутил на холостых оборотах. Больше никаких неисправностей не нашел и стал устанавливать стартер на место.
4. Установка стартера
Установка стартера, дело не хитрое и особых сложностей не представляет. Обычно, подгибал для этого первый верхний хомут, вставлял его под шинопровод стартера и в два этапа устанавливал стартер на место.
Сначала, ложил стартер на балку и поперечную рулевую тягу, а затем, заталкивал его на место, одновременно защелкивая верхний хомут крепления и прихватывая на болт. Далее, заводил на место 2-ой хомут и также наживлял его на болт крепления.
Следующим шагом, проворачивал стартер до зацепления со штифтом на блоке и поочередно затягивал ленты крепления стартера, а также ставил снятые провода на место.
Когда установка была завершена, я включил массу и попробовал завести двигатель. Мотор завелся весело и я успокоил себя мыслью о вовремя проведенном ремонте.
5. Ремонт не помог?
Несколько дней все было замечательно и двигатель заводился с пол пинка. Однако, во время одной из разгрузок автомобиля, стартер вдруг начал щелкать втягивающим реле и не смог прокрутить мотор. Ситуация осложнялась тем, что автокран был заблокирован моей машиной и ничем не мог мне помочь.
Проверил все клеммы на аккумуляторных батареях и стартере, а потом, попытался еще раз завести мотор. К сожалению, это ничем не помогло и стартер не смог даже прокрутить двигатель на один оборот.
Ситуация явно выходила из под контроля и как назло, места вокруг были глухие. Дернуть машину было нечем, а водитель крана начинал нервничать.
Обдумав ситуацию вдвоем, решили просто постучать по стартеру хорошим молотком. Парочку раз я хорошенько стукнул по статору, но на результат особо не надеялся.
На всякий случай, еще сделал небольшой перерыв и дал отдохнуть аккумуляторам. Попробовал завести двигатель и был приятно удивлен, т.к. он завелся как ни в чем не бывало.
Вернулся с рейса в гараж и поставил машину на место. Когда заглушил двигатель, решил еще раз попробовать завести мотор, но безрезультатно - стартер наотрез отказывался крутить маховик.
6. Лопнувшая клемма шунтовой обмотки
Опять демонтировал стартер и разобрал его. Прозвонил якорь, но ни обрывов, ни замыканий обмоток на массу на якоре не было. Щетки уже успели притереться к коллектору и сам коллектор был ровный и гладкий.
После осмотра, стало ясно, что причина неполадки кроется в статоре. Выходило, что существует либо обрыв в обмотке, либо замыкание обмотки на массу.
Чтобы наверняка прозвонить обмотку, нужно было отсоединить ее от массы статора и для этого, я открутил болтик на 10, которым прикручивался второй конец обмотки.
Осторожно отогнув клемму обмотки от массы, попробовал прозвонить ее. Обмотка была совершенно целая и свет лампы пробника об этом убедительно сигнализировал. Электрического касания на массу обмотки также не было. Поэтому, пришлось клемму обмотки прикрутить на место.
Начал снимать клемму второй обмотки и оказалось, что она слабо затянута. Полностью открутил болтик и сняв шайбу, увидел кончик клеммы упавшей с шайбы. Такого поворота событий, я не ожидал.
Попробовал покачать обмотку и проверить шевеления, но она сидела на полюсе жестко. Тогда, прозвонил и эту шунтовую обмотку, но ни обрывов, ни замыкания на массу статора не обнаружил.
Впопыхах, хотел попросту припаять обломившийся конец клеммы, но поразмыслив, пришел к выводу, что надежность такого решения будет оставлять желать лучшего.
Решил просто поставить шайбу увеличенного внешнего диаметра с тем расчетом, чтобы прижать остатки клеммы на большей площади. Нашел подходящую шайбу и зачистив конец клеммы, прикрутил ее на место, использовав при этом новую шайбу Гровера.
Много времени процесс не занял и монтаж стартера на место также прошел быстро. Окончательно протянув все болты и включив зажигание двигателя, я осуществил пуск мотора. Он завелся с пол оборота и привычно рявкнув, пустил дым из трубы.
Этот ремонт оказался удачным и с неисправностью стартера, мне еще долго не приходилось сталкиваться. Да и такой поломки у меня больше никогда не было.
Однако, благодаря этому опыту, взял для себя за правило при каждом ремонте стартера, проверять прочность крепления шунтовых обмоток к статору.
Для проворачивания коленчатого вала дизелей ЯМЗ при пуске требуется значительная мощность.
Для пуска двухтактных дизелей ЯАЗ -204 и ЯАЗ -206 применяли стартер СТ-26 мощностью 11 л. е., напряжением 24 в.
Конструкция стартера в основном аналогична конструкции стартера, рассмотренного выше, но размеры и вес стартера значительно больше. Перемещение приводной шестерни стартера СТ-26 осуществляется при помощи тягового реле типа РС-26, включаемого с помощью пускового переключателя типа ВК- ЗОБ .
Рекламные предложения на основе ваших интересов:
Механизм передвияшой шестерни имеет следующее устройство: палец включающего рычага входит в винтовой паз стакана, свободно установленного с втулкой на валу стартера. На винтовой нарезке вала установлена шестерня с ведущей гайкой. Гайка имеет отжимную пружину. При включении стартера рычаг поворачивается и перемещает стакан вдоль вала. Стакан, упираясь втулкой в ведущую гайку, перемещает ее вместе с шестерней по резьбе вала и вводит шестерню в зацепление с венцом маховика, доводя ее до упора в кольцо, закрепленное на валу. После этого при помощи реле включается электрическая цепь стартера, и вал стартера через шестерню вращает маховик, обеспечивая пуск двигателя. При вращении вала стартера вследствие трения втулки о вал вращается стакан, который, перемещаясь винтовым пазом по пальцу рычага, отходит в исходное положение, освобождая место для обратного перемещения шестерни.
Когда двигатель будет пущен, венец маховика начнет вращать шестерню стартера быстрее вала, и шестерня по резьбе вала переместится в исходное полоя<ение и выйдет из зацепления с венцом маховика. Буферная пружина стакана смягчает при этом удар.
Система электрооборудования автомобилей МАЗ и КрАЗ, оборудованных двухтактными дизелями ЯАЗ -204 и ЯАЗ -206, на которых устанавливали стартер СТ-26, имеет напряжение 12В и питается от двух включенных параллельно аккумуляторных батарей. Включение стартера и питание его током напряжением 24В осуществляется кнопкой с помощью пускового переключателя. При нажатии ца кнопку обе аккумуляторные батареи переключаются на последовательное соединение, что обеспечивает напряжение 24 в, и замыкаются со стартером.
Пусковой переключатель ВК- ЗОБ состоит из электромагнита с подвижным сердечником и подвижных контактов, замыкающих неподвижные контакты, клеммы которых расположены на крышке переключателя.
Когда пусковая кнопка не нажата, обе аккумуляторные батареи включены параллельно.
При нажатии на пусковую кнопку по обмотке электромагнита проходит ток от батарей, подвижный сердечник электромагнита втягивается в обмотку и перемещает подвижные контактные диски. При этом диск, замыкая контакты, включает батареи последовательно, а диск, замыкая контакты, включает в сеть тяговое реле стартера. Тяговое реле, срабатывая, обеспечивает включение стартера в цепь последовательно с включенными батареями. При отпускании кнопки цепь пускового переключателя размыкается, выключая стартер, а батареи опять соединяются параллельно.
Для пуска четырехтактных дизелей ЯМЗ -236 и ЯМЗ -238 применяют стартер СТ-103 мощностью 7 л. с. и напряжением 24В.
Конструкция стартераСТ-103 и его приводного механизма, включаемого с помощью тягового реле РС-103, аналогична конструкции рассмотренного стартера СТ-26 и его приводного механизма.
Ввиду того что новые автомобили МАЗ и КрАЗ, на которых применяются четырехтактные дизели ЯМЗ , имеют электрооборудование с напряжением 24В, включение стартера в сеть производится кнопкой, не имеющей переключателя батарей.
