Выбираем тип кабеля и штекера для видеорегистратора
Видеорегистраторы предназначены для записи и обработки видеоинформации, поступающей с камер видеонаблюдения.
Если система проводная, то нужно правильно подобрать кабеля и штекеры, для соединения камер с регистратором.
В системах видеонаблюдения используются 4 основных типа кабелей:
- Коаксиальный
- Витая пара
- Многожильный
- Комбинированный
Коаксиальный кабель
Применяется для аналоговых устройств. Такой кабель не требует отдельных линий для улучшения качества сигнала. Единственным необходимым элементом является наличие экранированной оплетки, помогающей снизить уровень помех при передаче информации на большие расстояния.
Кабель для аналогового видеонаблюдения может отличаться по целому ряду технических параметров:
- По значению волнового сопротивления (75ом, 50ом и т.д.);
- По толщине центрального проводника;
- По плотности экранирующей оплетки;
- По показателю затухания сигнала и т.д.
Преимуществ у коаксиальных кабелей много. Это высокое качество передаваемого сигнала, помехозащищенность и отсутствие необходимости использования дополнительного оборудования (видеоадаптеров, конверторов и пр.).
Впрочем, есть и недостатки. Главным из является необходимость прокладки дополнительного кабеля для подключения питания камеры.
Кабель витая пара
Этот вид кабеля изначально применялся для подключения ПК к интернету, создания локальных компьютерных сетей и соединения друг с другом различных электронных устройств. Затем его стали использовать и для видеонаблюдения.
По сути, это обычный LAN-кабель, который имеет 8 изолированных проводников, попарно свитых между собой и объединенных общей изолирующей оболочкой. Витая пара бывает следующих видов:
- UTP- кабель, имеющий неэкранированные витые пары проводников без общего защитного экрана;
- FTP- кабель, имеющий внешний общий экранирующий экран из фольги;
- STP- кабель, имеющий фольгированную оплетку для каждой пары проводников и общий внешний экранирующий экран из медной оплетки.
Различные кабели отличаются по скорости передачи данных , типу проводников и их диаметров, а также по типу внешней облочки.
Преимущество кабеля типа витая пара заключается в их разнообразной функциональности, позволяющей передавать по одному кабелю видеосигнал, аудиосигнал и подключать питание для видеокамеры. Также такой кабель позволяет передавать сигнал на расстояние 3 км и более, он легок в монтаже и стоит не дорого А вот помехозащищенность у таких кабелей оставляет желать лучшего, из-за чего происходит ослабление видеосигнала. Эта проблема решается путем установки дополнительных усилителей.
Многожильный кабель
Такой тип кабеля также можно отнести к витой паре, но он несколько отличается от последних. Многожильные кабеля используются при изготовлении патч–кордов и соединяет цифровые устройства между собой. Многожильный кабель очень гибок и поэтому его используют если в линии много изгибов и скруток.
Комбинированный кабель
Комбинированный кабель состоит из экранированного радиочастотного электропровода. Он позволяет передавать видеосигнал с параллельным подключением напряжения питания для видеокамер.
Кабель имеет два или четыре дополнительных проводника, необходимых для питания видеокамеры и соединенных единым ПВХ покрытием. Данный тип кабеля имеет следующие модификации:
- КВК В защищает от распространения горения, используется во внутренних помещениях;
- КВК П обладает светостабилизированной полиэтиленовой оболочкой, применяется для внешнего прокладывания.
Таким образом, если у вас аналоговая система видеонаблюдения, то для нее лучше всего подходит коаксиальный кабель, витая пара чаще используется в цифровых системах, комбинированных кабель подходит для тех и других, а также для гибридных систем видеоконтроля.
Что касается штекеров для видеорегистраторов, то чаще всего используются:
- BNC-разъемы
- Коннекторы с установленными клеммными колодками;
- Штекер-тюльпан;
- F-разъем с отдельными зажимами;
- Обжимное крепление.
BNS-разъемы используют для коаксиальных кабелей. Они представляют собой коммутационные узлы байонетного типа, которые фиксируются с помощью осевого смещения и небольшого поворота вокруг оси.
Данный разъем включает в себя несколько одноосных втулок и фиксирующих гаек. Величина волнового сопротивления для этих устройств может быть 50 или 75 Ом.
Коннекторы для видеонаблюдения RCA используют для передачи на небольших расстояниях видеосигналов и стерео звука.
Их применяют для подключения камер, внешних микрофонов, регистраторов, мониторов и прочего оборудования систем видеонаблюдения.
Соединение устройств производится с помощью трех коннекторов – один для передачи видеосигнала (имеет желтый цвет корпуса) и два для передачи звука – монофонического по одному каналу или стереофонического по двум каналам (имеют белый и красный цвет).
Самым простым и удобным штекером является штекер тюльпан, который не требует специальных приспособлений для обжима, но при этом иногда случается выскакивание кабеля из гнезда. Такие варианты креплений используются обычно для системы видеонаблюдения дома или в офисе.
Для крупных предприятий, где камеры находятся на значительном расстоянии друг от друга, используется специальное обжимное крепление, надежно закрепляющее устройство и не требующее дополнительной наладки.
При использовании лепесткового зажима необходимо учесть, что его оплетка изготовлена из тонких волосков меди, которые нужно собрать, чтобы не было замыканий и помех. Подключение же проводов с обоих концов производится согласно цвету для создания последовательной линии.
Для кабелей типа витая пара используют коннекторные колодки, имеющие по четыре входа. Провода попарно зажимаются в специально открытые клеммы.
Регистраторам, использующим в комплекте IP камеры, соединение нужно производить специальным сетевым шнуром, который вставляется в пластмассовые коннекторы. На концах шнура посредством специального обжимного устройства осуществляется вставка в коннектор.
Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!
- появилась рябь
- не доходит питание
- изображение "кривое" с искажениями и помехами и т.д.
Рассмотрим в начале какой кабель нужен для аналоговых систем и AHD.
Для того, чтобы получить картинку с любой видеокамеры и передать ее на видеорегистратор или монитор, необходимо минимум выполнить два условия:
- подать на камеру питание
- снять с нее видеосигнал
Удобнее всего это делать при помощи кабеля, в котором уже совмещены эти функции. То есть, присутствует коаксиал для передачи видеосигнала и тут же есть 2 провода питания - плюс и минус от блока в 12 вольт.
Собирать эти провода по отдельности, на сегодняшний день крайне нерационально и не надежно.
Еще не так давно самыми распространенными вариантами для этого были:
- кабель ШГЭС
- кабель ШВЭВ и ШВЭП
Если вы делаете систему видеонаблюдения, что называется "для себя", то эти марки не рекомендуется применять.
ШГЭС - это две и более жилы, которые идут в медной оплетке. По одному из проводников подается питание, под другому видеосигнал.
За счет очень низкой цены, много аналоговых видеосистем было построено этими проводами. Правда расстояние от блока питания до камер на основе такого кабеля не должно превышать 15-20 метров.
При использовании этого кабеля о таких параметрах как волновое сопротивление в 75 Ом просто забудьте. Однако на небольшие расстояния сигнал все же передавать можно.
Популярность данного кабеля еще объясняется тем, что при 4-х жилах по не задействованной жиле можно пускать звук.
Наиболее правильный и самый популярный вариант для использования в аналоговых и AHD системах видеонаблюдения - это кабель КВК. Расшифровывается он как - Комбинированный Видео Кабель.
Он состоит из стандартного коаксиала с волновым сопротивлением 75 Ом. То есть, по конструкции - посредине медная жила, залитая вспененным наполнителем и снаружи оплетка.
Совместно с коаксиалом рядом идут два проводника питания. Самые ходовые сечения - 0,5мм2 и 0,75мм2.
Если видеокамеры качественные, то может и до всех 500м. Правда с увеличением расстояния встает вопрос с сечением.
При большом удалении камер, будет проблематично передать требуемые для питания 12В. Вот например таблица потерь напряжения для КВК при сечении 0,75мм2 в зависимости от удаленности камер и их мощности.
Кабель может иметь маркировку КВК-В (белого цвета) и КВК-П (черного цвета). Белого цвета предназначен для прокладки внутри помещений и зданий, а черного - для наружного монтажа на улице.
Однако имейте ввиду, что кабели одной марки, но разных производителей могут существенно отличаться по качеству. Речь в первую очередь идет о содержании меди в его жилах.
В качественных - красно-оранжевый, т.е. чистая медь. Помимо того, что она не окисляется и не ржавеет, процент содержания меди существенным образом сказывается на качестве картинки.
Вот сравните скрины с одних и тех же камер, но подключенных от кабелей с разным процентным содержанием меди в жилах.
Такие сети больше двух, трех лет, особенно на открытых пространствах, не служат.
Если вам тяжело "на глаз" определить содержание меди, то можно сделать по другому. Счищаете изоляцию на 3-4 см и подносите зажигалку к жиле.
Если она из чистой меди, то практически ничего с ней не будет, только обуглится. А вот если это обмедненный сплав с малым содержанием меди (так называемый ССА), то проводник просто сложится пополам.
При прокладке кабеля КВК не по фасаду дома, а между опорами на дальние расстояния, применяется разновидность КВК уже идущего в комплекте с тросиком КВК-Пт.
Когда таким образом тянете кабель на одну камеру, то это лучший вариант. Но если речь идет о нескольких камерах, то рациональнее будет натянуть один трос между опор, а уже к нему хомутами подвесить обыкновенный КВК-П.
Также как и для аналоговых, для цифровых камер необходимо:
- подать питание
- получить обратно цифровой пакет видеоданных
На сегодняшний день самым оптимальным для цифрового видеонаблюдения будет применение камер с функцией PoE. Формат PoE разрешает передавать и питание и сигнал по одному кабелю, используя один единственный разъем на основе коннектора RJ-45.
Для подключения таких цифровых систем не рекомендуется применять всего лишь двухпарный кабель UTP. Хоть он и дешевый, но не все стандарты поддерживают 4-х проводную систему передачи данных.
Поэтому здесь выбирать нужно 4-х парный кабель UTP ( LAN ). С помощью него можно передавать изображение на расстояние до 3км (при использовании усилителей).
Он идет восьмижильным, пятой категории Cat5e. Поддерживает передачу данных до 100 Мбит/с при использовании двух пар и до 1000 Мбит/с при четырех парах.
Перед покупкой также не помешает путем среза изоляции и самой жилы, проверить содержание меди внутри нее.
Для уличной прокладки требуется применять кабель UTP с черной изоляцией из полиэтилена стойкого к ультрафиолетовому излучению.
Вот таблица разновидностей кабеля UTP:
FTP кабель это разновидность UTP, в котором поверх жил идет экранированная фольгированная оплетка. Она улучшает помехоусточивость.
Есть еще разновидность STP. У него вместо фольги используется экранированная медная оплетка. Кроме того, защитный экран есть вокруг каждого цельного медного проводника.
Его применяют при большом количестве внешних помех.
Повысить дальность передачи данных по utp кабелю можно путем активных и пассивных усилителей. Один ставится возле регистратора, другой непосредственно у камеры.
При сверхбольших расстояниях - до 3км, монтируются активные.
При небольших - до 300м, пассивные усилители. Только имейте в виду, что для активных требуется отдельное питание.
В четырехпарных кабелях utp две пары используются для передачи цифровых пакетов данных (Link), а две пары для подачи питания, которые изначально не совсем на это рассчитаны.
Есть более дорогой, но качественный вариант сборки системы видеонаблюдения с оборудованием не поддерживающим PoE - это применение так называемого мультикабеля.
Плюс этого кабеля в том, что в нем отдельно идут два многожильных проводника, чаще всего сечением 0,5мм2 или 0,75мм2, по которым и подается напряжение питания 12 вольт.
Он идеально подходит при больших расстояниях и удалении камер от блока питания, но и цена здесь будет кусаться.
Поэтому самыми популярными и верными решениями при сборке систем видеонаблюдения на сегодня остаются 2 варианта:
- для аналогового и AHD - кабель КВК
- для цифрового (IP) - кабель UTP
Установка любой системы видеонаблюдения, за исключением беспроводной, никогда не обходится без кабеля. По кабелю передается видеосигнал от камеры к видеорегистратору, осуществляется питание, а также подключаются дополнительные устройства, например, микрофон. Разновидностей видеокабеля на сегодняшний день не так уж и много, в этом материале мы расскажем вам о наиболее распространенных и повсеместно используемых.
Выбор кабеля для видеонаблюдения зависит от ряда основных моментов. Например, при установке IP видеонаблюдения обычно применяется провод «витая пара», т. е. обычный сетевой LAN, подобно тому, с помощью которого мы подключаем компьютер к сети интернет. Кабель для IP видеонаблюдения имеет одну интересную особенность: при помощи него можно не только осуществить подключение камеры к видеорегистратору для передачи видеосигнала, но и подать питание на камеру, а также подсоединить звукозаписывающее устройство. О витой паре мы еще поговорим далее. Также мы разберем 3 основных типа кабелей, применяемых для целей видеонаблюдения, но обо всем по порядку.
1. Коаксиальный кабель для видеонаблюдения
Составные элементы коаксиального кабеля
Для подключения аналоговых камер наиболее часто используется коаксиальный кабель для видеонаблюдения, вроде того, по которому внешняя антенна подключается к телевизору или приемнику. Этот тип кабеля представляет собой медную жилу, заключенную в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь сигнала. Наиболее часто для видеонаблюдения используются отечественные марки РК-75-2-13,РК-75-4-12 (РК – радиочастотный кабель), или импортные аналоги – RG-59, RG-6, RG-11.
При выборе коаксиального кабеля необходимо учитывать такие немаловажные параметры, как длина и место прокладки (внутри помещения или на улице), и в зависимости от этого приобретать подходящую марку провода.
При значительном удалении камер от видеорегистратора и друг от друга (длина линии более 200-300 метров), передаваемый сигнал может значительно ослабнуть: здесь действует простая аксиома – чем кабель длиннее и тоньше, тем больше потерь сигнала. Так что при выборе очень важно учитывать расстояние прокладки, и, исходя из него, уже выбирать подходящий кабель для систем видеонаблюдения.
К примеру, РК-75-2-13 мы прокладываем при длине линии, не превышающей 100 метров, а при более значительных расстояниях (от 100 до 300 метров) используем марки РК-75-3-…, при расстояниях свыше 300 метров обычно применяем UTP (об этом ниже).
Кабель RG-6 отличается от своих российских аналогов РК-75 в первую очередь тем, что имеет больший диаметр центрального проводника и оболочки. Также он способен пропускать несколько больший диапазон частот, нежели РК-75, к примеру, камеры типа HD-SDI отказываются работать с РК, и прекрасно передают сигнал по RG-6 при длине линии более 10 м.
Для наглядности и больших подробностей приведем таблицу, отражающую зависимость типа провода от расстояния.
Выбор кабеля в зависимости от расстояния регистратора до камеры
Выбирая коаксиальный кабель для видеонаблюдения, обязательно убедитесь в том, чтобы центральный проводник был полностью медным, в противном случае сигнал будет очень слабым.
Помимо всего прочего, коаксиальный кабель различается по другим техническим критериям, таким как:
- Гибкость – в случаях, когда прокладка видеокабеля предполагает его изгиб в нескольких местах, необходимо приобретать провод с многожильным центральным проводником, который будет иметь повышенную гибкость, по сравнению с монолитным.
- Волновое сопротивление – для видеонаблюдениия наиболее часто применяются кабели с сопротивлением 75 Ом;
- Степень защиты от помех – наличие экранирующих оболочек;
- Диаметр изоляции;
- Степень затухания сигнала;
Плюсы. Основным преимуществом данного типа кабеля является его высокая устойчивость к помехам, доступная цена, способность передачи как видео, так и аудио сигнала.
Минусы. К недостаткам коаксиального кабеля можно отнести высокую стоимость коннекторов, легкую повреждаемость, ограничения по расстоянию прокладывания. При использовании марок РК возникает необходимость в отдельной прокладке провода питания, хотя этот момент не всегда можно отнести к недостаткам, т. к. для бюджетных систем вариант питания по отдельному кабелю будет гораздо дешевле – экономия заключается в подаче питания на несколько камер одновременно, а также в высокой стоимости КВК.
Также при осуществлении питания отдельно от основного кабеля передачи сигналов появляется возможность подключения камер к сети вдали от видеорегистратора, что практически невозможно сделать при помощи комбинированного кабеля.
2. Комбинированный кабель с питанием
В случаях, когда питание камеры и передача сигнала осуществляется из одной точки удобнее всего использовать комбинированный кабель для систем видеонаблюдения. Он подходит как для аналоговых, так и для цифровых устройств. Это все тот же коаксиальный провод с сопротивлением 75 Ом, но уже в одной связке с проводами питания. Благодаря такому сплетению питание камер и передача сигнала может обеспечиваться без прокладки дополнительных проводов.
Также в дополнение ко всему в таком кабеле могут иметься провода для подключения дополнительных функциональных элементов (например, микрофона), и для осуществления управления камерой (например, для управления поворачивающим устройством камеры). В качестве примера можно привести кабель ККСЭВ, который имеет помимо коаксиальной жилы разделенные провода для питания и аудио сигнала.
Комбинированный высокочастотный кабель (КВК) с жилами питания является одним из самых дорогостоящих. Он применяется при создании системы видеонаблюдения, в которой каждая камера будет подключаться к сети при помощи отдельного блока питания, каждый выход +12В которого оснащен индивидуальным предохранителем, либо при небольшом количестве камер.
Среди наиболее часто используемых комбинированных кабелей для видеонаблюдения можно назвать следующие марки: КВК-2П, КВК-В-2.
3. Витая пара
UTP кабель для видеонаблюдения, или «витая пара»
Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).
В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.
При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!
Кабель витая пара для камер видеонаблюдения довольно легко прокладывать и подключать, поэтому в случаях частого изменения структуры видеонаблюдения, а так же при подключении большого количества камер на дальние расстояния мы советуем использовать именно UTP кабель.
Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.
В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…
При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.
Кабель для систем IP видеонаблюдения
Кабель для ip видеонаблюдения с коннектором RJ-45
Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:
- Прокладка отдельного кабеля питания к каждой камере;
- Монтаж блоков питания в местах установки каждой камеры;
- Электропитание камер при помощи свободных проводов в витой паре.
Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.
Какой лучше выбрать?
Какой кабель выбрать для системы видеонаблюдения?
Как правило, выбор подходящего типа кабеля для видеонаблюдения зависит от конкретной ситуации, ваших желаний и выбранных камер. В случае с IP камерами это практически всегда однозначное использование UTP кабеля с коннекторами RJ-45, аналоговое видеонаблюдение с небольшим количеством камер может обойтись и обычным коаксиалом при расстояниях, не превышающих 100-300 метров, а для возможности питания и передачи сигнала по одному кабелю необходимо использовать либо комбинированный кабель для видеонаблюдения с питанием, либо витую пару. При большом количестве камер и более значительных расстояниях мы бы рекомендовали вам применение витой пары – UTP, FTP или STP кабель – в зависимости от расстояний, места использования (улица, внутренние помещения) и источников помех.
Различия по месту прокладки коммуникаций будут заключаться в том, что для наружных камер необходимо использовать кабель с защитной внешней изоляцией из твердого полиэтилена, а для внутренних систем видеонаблюдения можно взять из обычного ПВХ. Также кабель для наружного монтажа может иметь в конструкции несущий трос из стали, который необходим для усиления прочности кабеля при прокладке кабеля по воздуху (КВК-Пт).
В этой статье мы постарались по максимуму разобрать вопрос о том, как правильно выбрать кабель для видеонаблюдения, рассказали об основных видах и их характеристиках, постарались максимально подробно осветить те конструктивные отличия, которые играют основную роль при выборе наиболее подходящего кабеля в зависимости от той или иной системы видеонаблюдения и ваших предпочтений. Желаем вам удачи и надеемся, что данный материал останется полезным для вас!

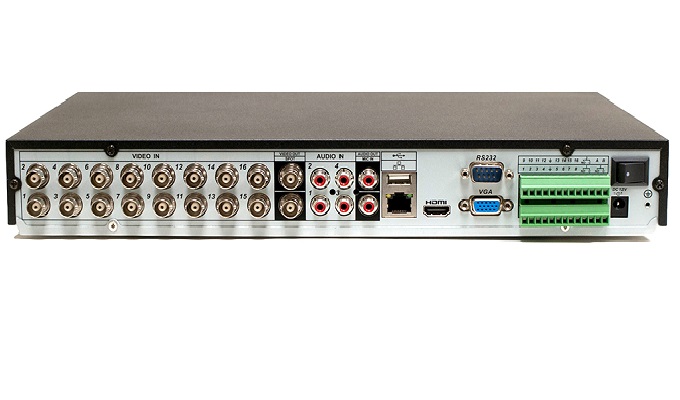

В следующем руководстве описывается использование общих портов и соединений, которые используются в различных системах безопасности NVR или DVR.
Наличие портов, их внешний вид и их функции варьируются в зависимости от производителя. Однако, независимо от марки или производителя, порты и разъемы на задней панели NVR или DVR универсальны.
Руководство по портам и подключениям NVR
На рынке существует множество типов сетевых видеорегистраторов или видеорегистраторов под различными торговыми марками. В любом случае порты и выходы / входы одинаковы для всех записывающих устройств. Ниже приведен пример сетевого видеорегистратора. Как видите, этот сетевой видеорегистратор оснащен 8 портами PoE для подключения IP-камер и портом HDMI для подключения к нему смарт-телевизора.
Другой пример - файл DVR. Как вы видите ниже, этот тип рекордеров поддерживает камеру BNC, которая может быть аналоговой CVBS или HD-TVI / HD-CVI / AHD HD-по коаксиальному кабелю.
Порт питания / постоянного тока 12 В
Этот порт используется для подключения вилки адаптера питания для подачи питания на сетевой видеорегистратор или видеорегистратор. Подключите другой конец адаптера питания к розетке, сетевому фильтру или источнику бесперебойного питания (ИБП). Некоторые рекордеры включаются сразу после подключения питания, а другие используют выключатель питания для включения или выключения устройства. Рекомендуется использовать блок питания, который идет в комплекте с диктофоном.
Видео вход BNC
Этот порт используется для подключения видеосигнала от BNC (аналоговых) камер к DVR. Чтобы подключить кабель BNC, вставьте кабель и поверните его по часовой стрелке. Эти порты отсутствуют на NVR, поскольку они предназначены для IP-камер. Если ваш рекордер содержит только порты BNC, это означает, что ваша машина является видеорегистратором.
Видеовыход VGA
Используется для подключения цифрового видеорегистратора или сетевого видеорегистратора к компьютерным мониторам или телевизорам для просмотра с помощью кабеля VGA. Кабель VGA передает аналоговый видеосигнал, который требует преобразования цифровых сигналов, используемых цифровыми видеорегистраторами и ЖК-мониторами.
Обратите внимание, что порт видеовыхода VGA нельзя использовать для подключения цифрового видеорегистратора к порту VGA на компьютере или ноутбуке, поскольку это также порты видеовыхода. Также имейте в виду, что кабели VGA не передают звук. В настоящее время такой видеовыход почти полностью заменен портами HDMI.
Видеовыход HDMI
Используется для подключения цифрового видеорегистратора или сетевого видеорегистратора к интеллектуальным телевизорам или совместимым мониторам для просмотра с помощью кабеля HDMI. В отличие от кабеля VGA, кабель HDMI передает цифровой сигнал, который не нужно преобразовывать в аналоговый с помощью цифрового видеорегистратора или ЖК-монитора, а также передает звук.
Обратите внимание, что порт вывода видео HDMI нельзя использовать для подключения цифрового видеорегистратора к порту HDMI на компьютере или ноутбуке, так как это также порты вывода видео.
Видеовыход BNC
Используется для подключения цифрового видеорегистратора к монитору для просмотра с помощью кабеля BNC. Чтобы подключить кабель RCA от телевизора к цифровому видеорегистратору, используйте переходник с разъема BNC на разъем RCA. Не все рекордеры оснащены этим портом.
Выходной порт BNC
Используется для подключения цифрового видеорегистратора (редко для сетевого видеорегистратора) к дополнительному монитору с помощью кабеля BNC. На дополнительном мониторе автоматически отображаются каналы камер последовательно, и его нельзя использовать в качестве основного дисплея. В зависимости от технических характеристик цифрового видеорегистратора, вы можете выбрать, какие каналы будут отображаться, и количество отображаемых каналов перед переключением.
Порт USB
Порт USB используется для передачи данных на внешние устройства и от них. В системах DVR или NVR порты USB используются для следующих функций:
- Для подключения USB-мыши для управления пользовательским интерфейсом NVR / DVR.
- Для подключения флэш-накопителя USB для резервного копирования или архивирования видео с DVR / NVR.
- Для подключения флэш-накопителя USB для обновления прошивки с целью улучшения системы.
Сеть / порт LAN
Сетевой порт, также известный как порт LAN или Ethernet, используется для подключения NVR или DVR к локальной сети (LAN) или Интернету, позволяя получать доступ к видеосигналам из любой точки мира. Чтобы подключить видеорегистратор к локальной сети или Интернету, подключите кабель Ethernet от сетевого порта к доступному сетевому порту на вашем маршрутизаторе и следуйте прилагаемым инструкциям по настройке сетевого видеорегистратора / видеорегистратора и маршрутизатора для удаленного доступа.
PoE порты
Эти порты расположены на задней панели сетевого видеорегистратора со встроенным переключателем PoE. Вы должны подключить туда IP-камеры, и сетевой видеорегистратор сам включит их. Итак, один кабель Ethernet для питания и передачи данных для каждой камеры. Обычно сетевые видеорегистраторы поставляются с 4/8/16/32 портами PoE. Кроме того, нет необходимости делать какие-либо настройки, NVR покажет камеры автоматически.
Аудиовход BNC
Используется для подключения цифрового видеорегистратора к камерам с аудиосистемой или микрофонам с автономным питанием с помощью кабеля BNC. Для подключения аудиокамер или микрофонов с автономным питанием с помощью кабелей RCA используйте переходник с разъема BNC на разъем RCA. Максимальное количество поддерживаемых аудиоканалов зависит от модели DVR.
Аудиовыход BNC
Используется для подключения цифрового видеорегистратора к внешним динамикам или телевизору с помощью кабелей BNC для воспроизведения звука. Для подключения цифрового видеорегистратора к внешним динамикам или телевизору с помощью кабелей RCA используйте переходник с разъема BNC-штекер на гнездо RCA.
Блок управления RS-485 / PTZ
Используется для подключения цифрового видеорегистратора к совместимым камерам PTZ (Pan-Tilt-Zoom). Блок управления RS-485 иногда включается в блок сигнализации / датчика.
Блокировка сигналов тревоги / датчиков
Используется для подключения цифрового видеорегистратора к совместимым устройствам сигнализации / датчикам, таким как дверные датчики и датчики разбития стекла. Также может включать блок управления RS-485 / PTZ.
Эта статья объяснит назначение портов, которые вы можете видеть в своем видеорегистраторе.
USB - Universal Serial Bus - “универсальная последовательная шина”
Universal Serial Bus является отраслевым стандартом, разработанным в середине 1990-х годов для замены более медленных последовательных и PS2 коммуникационных портов на компьютере. Этот интерфейс предоставлял возможность присоединять к компьютеру такие устройства как мыши, клавиатуры, дисководы, сетевые адаптеры, портативные медиа-плееры и другие. Этот стандарт развивался на протяжении многих лет: USB 1.x, USB 2.0, USB 3.0, USB 3.1 и USB Type-C. Аналоговые видеорегистраторы и сетевые видеорегистраторы продолжили эту тенденцию, предлагая USB порты для подключения к устройствам мышей, флешек или жестких дисков, используя один из доступных портов. К сожалению, USB клавиатуры не поддерживаются операционной системой, для ввода данных может использоваться только онлайн клавиатура.
Видеорегистраторы и сетевые видеорегистраторы очень похожи на компьютеры, поэтому все подключаемые устройства должны поддерживаться операционной системой. Это важно, особенно при подключении накопителей, так как USB накопитель может оказаться слишком новым для вашего устройства. Видеорегистраторы определенных годов выпуска поддерживают только флэш-накопители и жесткие диски того же времени. Например, в 2007 году не было флэш-накопителей на 64 GB или жестких дисков на 6 терабайтов.
Порт Ethernet
8P8C (8 Position 8 Contact) - разъем, который часто называют RJ45 (Registered Jack 45) - стал чрезвычайно важным с тех пор как с помощью этого стандартного порта Ethernet стали подключаться к всемирной сети интернет со всех видов устройств. Видеорегистраторы, которые имеют порт Ethernet, могут подключаться к маршрутизатору для доступа с устройства к World Wide Web. Видеорегистраторы также могут получать электропитание посредством сети Ethernet (POE). Вы можете купить 8-канальный видеорегистратор, который имеет встроенный 8-портовый коммутатор POE и позволяет подключить к нему 8 сетевых IP видеокамер наблюдения.
BNC разъем
Разъем BNC получил свое название от Bayonet Neill–Concelman - сочетания его механизма байонетной фиксации и фамилий его изобретателей, Пола Нейла и Карла Концельмана. Разъем BNC используется для подключения коаксиального кабеля. Этот разъем стал сердцем и душой аналоговых и HD-CVI видеорегистраторов благодаря возможности быстрого подключения plug and play. Многие люди хотели бы вместе с новыми технологиями, такими как HD-CVI, использовать существующие коаксиальные кабели, а не возиться с переходом на IP системы видеонаблюдения. Несмотря на то, что IP-видеонаблюдения, может быть, и технология будущего, этот разъем продолжает использоваться и с новыми технологиями и будет оставаться жизнеспособным еще многие годы. Пока используется коаксиальный кабель, разъем типа BNC будет оставаться единственным возможным вариантом по умолчанию.
Разъем RCA
RCA разъем предназначен для передачи аудио и видео сигналов, и получил свое название от Radio Corporation of America в начале 40-х годов. Сейчас аналоговые и сетевые видеорегистраторы используют этот разъем для аудио входа и аудио выхода, с тех пор как аналоговые видеорегистраторы используют для получения видео порты BNC, а сетевые видеорегистраторы используют для передачи видео сетевой кабель.
Порт HDMI
HDMI расшифровывается как High-Definition Multimedia Interface - интерфейс для мультимедиа высокой чёткости. Этот интерфейс предназначен для отправки видео и аудио в и из совместимых с HDMI устройств. Видео передается в несжатом формате, а аудио может быть как в сжатом, так и в несжатом состоянии. Аналоговые видеорегистраторы и сетевые видеорегистраторы используют этот порт для подключения к телевизору или монитору для просмотра видео, а также для регулировки настроек устройства через меню. Основное преимущество этого порта по сравнению, например, с VGA - это способность передавать видео высокого разрешения без потери качества.
В итоге
Многие порты, которые использовались в прошлом, вероятно, нас покинут. В частности, это интерфейс RS-485, который использовался для управления поворотными PTZ видеокамерами наблюдения. С популяризацией IP и HD-CVI технологий, подключение PTZ сейчас происходит с помощью одного кабеля, без каких-либо дополнительных кабелей, необходимых для управления PTZ. Стандарт VGA продержится еще немного времени, но способность HDMI обрабатывать видео высокой четкости без потери видео и аудио более перспективна. Интерфейсы RS232/Serial, PS2, LPT - все они также должны были кануть в лету, но, вероятно, их еще можно встретить на каких-то устройствах.
Читайте также:
