Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек.
Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики.
Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться.
Так же работает и автомобильный генератор.

Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.

Щётки истираются и их придётся менять (иначе они перестанут касаться контактов ротора). Подшипники то же расходный материал, особенно быстро выходят из строя если перетянуть ремень.

Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество.
Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.

Если перепутать клеммы аккумулятора при подключении, то ток пойдёт через диоды от минуса генератора к плюсу, и скорее всего будет пробой диодов, они перестанут пропускать ток вообще или будут пропускать его в обе стороны. Так что плюс и минус аккумулятора путать нельзя. Клеммы могут располагаться по-разному.

Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек.
Когда напряжение повышенное, это можно заметить по мерцающим фарам например.
Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается.
Смотрим схему автомобилей ВАЗ классика с "круглыми фарами" (ВАЗ-2101, 2102, 2103 и 2106)

Минус генератора и аккумулятора соединяются через кузов (масса). При включении зажигания плюс идёт на сине-чёрный провод к предохранителям. Он идёт на реле лампы заряда РС702, к электромагнитику в реле и через замкнутые контакты на лампочку в приборах, она светится — заряда нет. И плюс идёт на реле регулятор, оно видит что напряжение низкое и подаёт всё на ротор. Когда двигатель работает, генератор вырабатывает напряжение, регулятор его уменьшает если надо. На жёлтом проводе появляется минус, электромагнитик в реле притягивает контакт и он разъединяется с лампочкой, она гаснет.
Генератор при работе забирает мощность у двигателя.
Если напряжение к регулятору будет "теряться", от плохих контактов например к регулятору будет идти 13 Вольт, когда на аккумуляторе 14В, — тогда регулятор "поднимет" напряжение чтобы к нему шло 14В, а на аккумуляторе будет 15В. Это частая проблема автомобилей с круглыми фарами. Обычно люди ставят реле чтобы к регулятору шло питание сразу от аккумулятора.
Ещё регулятор может быть неисправен, и будет перезаряд, или недозаряд.
______________________________________________
______________________________________________

На классику идут три вида генераторов по подключению
Г221 — применяется на ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106
Реле регулятор располагается рядом с расширительным бачком.
Защищается через предохранитель 10 (самый последний) на 8 Ампер.

Г-222 применялся на старых ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107
у него регулятор напряжения установлен прямо на самом генераторе.
Питается от предохранителя 9 (на 8 Ампер). Можно поставить монтажный блок где этот предохранитель будет на задние туманки, и тогда генератор работать не будет. Тогда можно соединить вместе оранжевые провода штекера 11. Лампочка заряда подключалась не на всех машинах, так как был вольтметр.

Г221 и Г-222 абсолютно одинаковы по креплениям, но немножко отличаются под подключению.
Можно встретить не тот генератор который должен быть на машине.

И с появлением ВАЗ-2108 вместо Г-222 стали ставить генератор 2108 (каталожный номер 2108-3701010). По креплению ни чем не отличается.
Но подключается немножко иначе. Зажигание идёт через лампочку в приборах на 61 регулятор напряжения. Когда генератор вырабатывает ток, на контакте 61 появляется плюс и лампа гаснет.
Дополнение от Dragon2140:
На 2108 и последующих модификациях генератора возбуждение идёт через лампочку — если она сгорит то после остановки двигателя генератор не будет вообще давать зарядку и газуй хоть в отсечку.
Если он самовозбуждается и даёт зарядку без лампочки значит есть пробитые диоды в мосте.

Можно поставить например генератор 2108 вместо Г-221 или Г-222, и переподключив лампочку всё будет работать. К лампе подаём плюс от зажигания, и соединяем её с 61 генератора, остальное изолируем.

Ремень генератора 2101-1308020 или 2107-1308020 (с зубчиками) одинаковы, и оба подходят и на карбюраторный и на инжекторный мотор. С зубчиками лучше.

На инжекторном двигателе может быть генератор 21214-3701010.
Подключается он так же как генератор 2108. Контакт W не используется (идёт на тахометр с дизельными двигателями). Но кронштейны через которые генератор крепится к мотору другие. И поменяв их можно поставить генератор 21214. Ремень используется тот же.

То есть получается 4 вида генераторов, они ещё бывают разных производителей.
Ну и бывает что люди ставят генераторы совсем другие, от приоры например…
У Шевроле Нивы генератор может стоять на месте трамблёра, и некоторые Ниваводы ставят второй генератор на то место, и получается даже два генератора на машине 0_о

Многие люди проверяют генератор путём снятия клеммы с аккумулятора при работающем двигателе. Так делать нельзя, так как может выйти из строя регулятор напряжения. Проверять нужно тестером или вольтметром.
Провод от аккумулятор к генератору то же расходный материал.
Если с генератором какие-то проблемы, пробуем зачистить клеммы, проверить провода. Проверку снятого генератора делаем по книжкам или по информации в интернете
Например что-то типа такого

Ну или можно поменять генератор на новый.

Если нет вольтметра то советую его поставить. И проверить насколько он ошибается. Например на аккумуляторе может быть 14 вольт, и вольтметр показывает 14, а при включении света он покажет 13,5, хотя на аккумуляторе будет 14. То есть упадёт напряжение в цепи, к которой подключен вольтметр.
Как например у ВАЗ-2107 или 2105 при включении поворотников стрелка вольтметра дёргается из-за того что они подключены в одну цепь.
У меня на девятке однажды что-то случилось с генератором, он выдавал напряжение но недостаточное. Я заметил что лампочки подсветки приборов горят как-то тускло, но не обратил на это внимания. И однажды она просто заглохла, и стартер не включился (аккумулятор же сел). Я начал толкать машину и тут остановился мужик на BMW и помог мне. Я всегда думал плохо и водителях BMW, с тех пор я не оцениваю людей по маркам и моделям автомобилей на котором они ездят.

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства "АвтоВАЗ", но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

ВАЗ 2107 – одна из легенд отечественного автопрома. Автомобиль был создан, как люкс-версия модели ВАЗ 2105. Вместе с тем, отличия коснулись не только салона, но и других ключевых узлов. Всего существует порядка 15 модификаций, имеющих отличия от базовой версии. К сожалению, руководство компании приняло решение о закрытии производства в 2012 году.

За 30 лет было создано огромное количество автомобилей описанной модели. Одной из самых популярных считается ВАЗ 21074, который получил двигатель от модели ВАЗ 2106.

За время службы многие автомобили уже не раз проходили через ремонт различной сложности. Давайте рассмотрим генератор и связанные с ним неисправности.

Отличие карбюраторной и инжекторной системы

Многие автовладельцы самостоятельно заменили карбюратор на инжектор, а кто-то купил автомобиль с уже обновленной системой. Несомненно одно – это шаг вперед. Но это означает изменение работы многих узлов. Как обстоят дела с генератором, его работой и ремонтом?

Отличия есть, пусть и незначительные. Инжектор предполагает наличие ЭБУ на борту автомобиля ВАЗ 21074. А это еще один потребитель электричества. К генератору подключена дополнительная проводка для обеспечения питания элементов электронной системы управления. Более никаких изменений нет.

Примечание

Нельзя проверять работоспособность генератора, отключая клеммы от аккумулятора при заведенном двигателе. Это повредит ЭБУ.

Назначение

Генератор установлен не просто так. Без него невозможна работа автомобиля. На нем лежат функции:

вырабатывания электричества;
преобразования тока из переменного в постоянный;
зарядки аккумулятора;
питания приборов, датчиков, любых узлов, требующих электричества;
питания вспомогательных устройств (магнитола, вентилятор и прочее).

Виды поломок

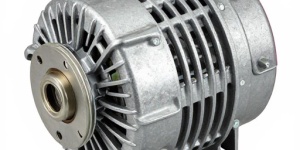

Генератор ВАЗ 2107

Какие неисправности возникают, если генератор работает неправильно?

Появляются посторонние шумы.
Полное отсутствие зарядки аккумулятора во время работы двигателя.
Перегрев и выход из строя все того же аккумулятора.
Повреждение любого или всех потребителей энергии, включая инжектор.
Повышенный или пониженный вольтаж электрической системы. Стандартное напряжение составляет 13,6-14,5 В.
Механические или электрические повреждения элементов самого генератора.

Очевидно, что этот узел требует особого внимания.

Основные детали

Чтобы понять, где искать, нужно вспомнить основные составные элементы, из которых состоит генератор. Это:

шкив;
передний подшипник;
крыльчатка ротора;
статорная обмотка;
магнитопровод;
ротор;
задний подшипник;
«шоколадка» (реле-регулятор);
диодный мост.

Чаще всего изнашиваются щетки, которые входят в состав блока реле-регулятора. Износ подшипников тоже встречается нередко. Еще следует ожидать поломок диодного моста и ремня генератора (приводит шкив в движение). Еще одна деталь, требующая периодической замены, это контактные кольца. Они располагаются на роторе и контактируют со щетками.

Чтобы повысить срок службы, следует регулярно смазывать механические узлы аппарата (особенно подшипники), проводить замеры напряжения, уровень зарядки аккумулятора и его состояние, подтягивать крепления. При возникновении подозрений на ту или иную поломку, нужно немедленно приступить к ремонту, иначе существует риск выхода из строя любого подключенного устройства и узла. Если на автомобиле установлен инжектор и ЭБУ, то с электричеством не шутят. А самый обычный уход и профилактика сведет вероятность поломки практически на нет.

На что нужно обратить внимание?

Чтобы проводить ремонт необходимо иметь общее представление об электричестве и его свойствах. Если с механическими поломками все намного проще и часто достаточно визуального осмотра, чтобы обнаружить требующую замены деталь, то при электрических неисправностях такой четкой визуализации нет. Более того, изначальной причиной поломок генератора может быть неисправность другого узла автомобиля ВАЗ 21074, например, того же аккумулятора. И наоборот. Очень часто обнаруживается цепная реакция, с повреждением нескольких узлов.

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Как уже говорилось ранее, нельзя проверять работу генератора на ВАЗ 21074 старым методом с откидыванием клемм. Не забывайте про инжектор и ЭБУ.

Лучше не покупать генератор б/у, а брать новый. Но даже в этом случае нужно чаще обычного проверять показания вольтметра и зарядки аккумулятора. Увы, но даже новым заводским изделиям иногда свойственен брак. Поэтому лучше перестраховаться, тем самым обезопасить всю электронику, инжектор, аккумулятор и другие устройства от перенапряжения. Это действительно важно.

Если уверенности в своих силах нет, то лучше сразу обратиться в мастерскую. И еще одна немаловажная деталь. При выходе из строя любого элемента, установленного в генератор, сервисные центры в первую очередь предлагают его полную замену, а не частичную. Разумеется, у такого подхода есть и свои плюсы, но, когда гарантийный период истек, это очень дорого.

Корпус блока регулятора напряжения сильно нагревается во время работы. Нужно держать провода подальше от него.

Для регулярного отслеживания колебаний вольтажа и уровня зарядки аккумулятора можно приобрести бортовой компьютер, который включает в себя подобную функцию. К тому же это будет полезно и для многих других узлов ВАЗ 21074. Такой прибор незаменим на автомобилях, где установлен инжектор.

Неисправности и их устранение

Начнем с самого простого и очевидного. С работы индикаторов. Вот какие трудности могут появиться.

Постоянное горение индикатора (даже при выключенном зажигании)

Для устранения неисправности потребуется заменить диодный мост на новый. Причиной этому послужило замыкание на нем. Можно попытаться провести его ремонт, но для этого нужны знания. Стоимость замены невысокая.

Не работают приборы и датчики

Для этого потребуется провести проверку всей проводки и контактов. Нередко причиной подобного инцидента становится блок предохранителей. Нужно проверить вольтаж на всех участках для определения места неисправности. Если причиной стал генератор, то нужно проверить натяжку ремня, устойчивость шкива. Далее подлежат проверке «шоколадка», щетки, диодный мост.

Индикатор аккумулятора все время горит при включенном зажигании

Начать нужно с проверки аккумулятора. При этом проводится осмотр как на остывшей машине, так и на разогретой. Если происходит перегрев и закипание, то нужно проверить блок регулятора напряжения на генераторе, проверить стертость щеток. Нельзя забывать о ремне, шкиве и подшипниках. Чтобы избежать лишней работы, нужно промерить напряжение между генератором и аккумулятором. Чаще всего это сигнал о том, что нет зарядки аккумулятора.

Индикатор мигает

Если в предыдущем случае чаще всего не хватает зарядки, то здесь, наоборот, идет перезаряд. Необходимо заменить блок регулятора и щетки.

Причиной шума может стать износ подшипников, сильное натяжение или ослабление ремня. Нужно убедиться в надежности всех креплений и целостности прокладок. Реже причиной этого становится неисправность ротора, статора. И, опять-таки, все те же щетки генератора могут издавать самые неприятные звуки. В этом случае их меняют или протирают бензином.

Перепады напряжения

Лучше всего это заметно в темное время суток. Если фары горят неравномерно, а постоянно меняют силу света, то требуется замена регулятора напряжения.

Завершение

Были представлены самые типичные и часто встречаемые поломки. Для правильной диагностики в серьезных случаях необходимы специальные стенды, которые присутствуют во многих мастерских. Следует заметить, что иногда стоимость такого ремонта может приравниваться, а то и превышать цену нового генератора. Поэтому ремонт не всегда выход.

Из текста становится понятно, что существенных различий между инжекторным ВАЗ 2107 и более ранней карбюраторной версией нет. То же касается модификации ВАЗ 21074 и всех других.

Производители генераторов утверждают, что генератор рассчитан на 200-250 тысяч километров. После прохождения барьера в 100-150 тысяч нужно провести тщательный осмотр и произвести смазку всех механических соединений.

Электрооборудование

За 30 лет было создано огромное количество автомобилей описанной модели. Одной из самых популярных считается ВАЗ 21074, который получил двигатель от модели ВАЗ 2106.

Отличие карбюраторной и инжекторной системы

Примечание

Назначение

Генератор установлен не просто так. Без него невозможна работа автомобиля. На нем лежат функции:

вырабатывания электричества;
преобразования тока из переменного в постоянный;
зарядки аккумулятора;
питания приборов, датчиков, любых узлов, требующих электричества;
питания вспомогательных устройств (магнитола, вентилятор и прочее).

Виды поломок

Генератор ВАЗ 2107

Какие неисправности возникают, если генератор работает неправильно?

Появляются посторонние шумы.
Полное отсутствие зарядки аккумулятора во время работы двигателя.
Перегрев и выход из строя все того же аккумулятора.
Повреждение любого или всех потребителей энергии, включая инжектор.
Повышенный или пониженный вольтаж электрической системы. Стандартное напряжение составляет 13,6-14,5 В.
Механические или электрические повреждения элементов самого генератора.

Очевидно, что этот узел требует особого внимания.

Основные детали

Чтобы понять, где искать, нужно вспомнить основные составные элементы, из которых состоит генератор. Это:

шкив;
передний подшипник;
крыльчатка ротора;
статорная обмотка;
магнитопровод;
ротор;
задний подшипник;
«шоколадка» (реле-регулятор);
диодный мост.

На что нужно обратить внимание?

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Неисправности и их устранение

Начнем с самого простого и очевидного. С работы индикаторов. Вот какие трудности могут появиться.

Постоянное горение индикатора (даже при выключенном зажигании)

Не работают приборы и датчики

Индикатор аккумулятора все время горит при включенном зажигании

Индикатор мигает

Перепады напряжения

Завершение

Как и на любом авто, генератор на автомобиле ВАЗ 2107 инжектор работает параллельно с аккумулятором – это два источника питания машины, которые используются в разных режимах. В статье рассматривается генератор 37.3701, принцип работы генератора с разными характеристиками, в том числе с максимальным током в 80 Ампер, дается инструкция по подключению агрегата. Генераторная установка Г222 аналогична, необходимо только обратить внимание на некоторые отличия.

Регулятор напряжения

Установлен на тыльной стороне генератора и закреплен двумя винтами. Регулятор является неразборным элементом. Независимо от числа оборотов двигателя, поддерживает напряжение в электрической цепи. На работающем двигателе обмотка генератора запитывается от диодов, установленных на выпрямительном блоке. В этот момент ток через контрольную лампу не проходит и она не светится. При горящей контрольной лампе подается сигнал о неисправности генератора.

Так же, на задней крышке, установлен конденсатор, подавляющий радиопомехи. Регулятор, также осуществляет контроль, за зарядкой аккумулятора, выдавая меньшее напряжение при повышенной температуре.

Принцип работы агрегата и контрольной лампы заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генераторное устройство преобразовывает механическую энергию, которая появляется при вращении коленвала в электрическую. Полученная электроэнергия необходима для питания бортовой сети и подзарядки АКБ. Переменный ток преобразовывается в постоянный ток силой 80 Ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания, напряжение проходит через лампу контроля, достигает трехуровневого регулятора, а далее попадает на обмотку возбуждения.

Данный процесс можно наглядно представить в виде схемы:

Схема электросоединений генератора

На схеме основные детали бортовой сети помечены следующими цифрами:

Аккумулятор.
Генераторная установка.
Монтажный блок.
Замок зажигания.
Вольтметр для измерения напряжения.
Лампа, контролирующая зарядку батареи аккумулятора.

Питание идет от трех диодов, которые расположены в выпрямительном блоке. Если после включения зажигания, контрольная лампочка не гаснет, то это значит, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические характеристики генератора: при напряжении 13 В максимальный ток составляет 55/80 Ампер (автор видео — Владимир Загривый).

Если напряжение не соответствует норме, то причиной может быть:

короткое замыкание, возникшее в сети;
неисправность АКБ;
поломки в трехуровневом регуляторе напряжения;
неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения ремня привода, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить зарядку аккумулятора и срок его годности. Так как генераторы 37.3701 и Г222, установленные на ВАЗ 2107 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Ротор в схеме генератора ваз 2107 является последним из наиболее важных элементов

Это вал с напрессованной втулкой и стальными полюсами. Вместе образующими сердечник. В каркасе на втулке размещается обмотка возбуждения. На валу расположена пластмассовая втулка с контактными кольцами. К ним припаяны выходы обмотки. На другом конце вала установлен шкив с крыльчаткой вентилятора. Сам вал вращается на подшипниках, находящихся в крышках генератора, причем задний подшипник напрессован на вал, а передний находится в крышке.

На некоторых автомобилях устанавливался другой тип генераторов 9412.3701, отличительные черты конструкции это крыльчатка, находящаяся внутри его корпуса и выпрямительный блок был вынесен за крышку. Контактные кольца меньшего размера для снижения износа щеток.

Способ установки и схема генератора ВАЗ 2107 при этом не меняется.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе: Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

Прочитайте, может пригодится: Самый массовый автомобиль

Как определить, почему нет зарядки АКБ на ВАЗ-2107

Специалисты рекомендуют несколько эффективных шагов выявить неисправности в токопроводящей цепи зарядки аккумулятора транспортного средства.

Во-первых, провести диагностику всех предохранителей, особенно с маркировкой «F10». Именно этот предохранительный элемент отвечает за подпитку обмотки возбуждения генератора.

Во-вторых, проверить приводной ремень: нет ли на нем разрывов, правильность его натяжки. Если придется регулировать натяжение приводного ремня, следует учитывать важный нюанс: не следует допускать его чрезмерного натяжения. Это может отразиться на подшипниках (они способны испортиться значительно быстрее, чем предписано по сроку их эксплуатации), а аккумулятор перезаряжаться не будет.

В-третьих, обратить внимание на лампу контроля уровня зарядки АКБ. Если она горит в половину накала, значит, аккумуляторная батарея заряжается плохо, и в этом виновата именно проводка. То есть неисправность необходимо искать в токопроводящих соединениях, идущих от АКБ до кузова машины. Причиной поломки может быть окисление контактов. Чтобы это проверить, следует:

выкрутить гайку;
зачистить контакт-клемму;
зачистить поверхность кузова;
установить провод на прежнее место.

Как заменить реле зарядки?

Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
Затем вытаскиваем вместе со щётками:
Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Вот настали выходные, и снова конечно же время гаража. Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:

— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор.
(важно) — После перезапуска двигателя вновь нет заряки. — Не горит индикатор на приборной панели.

Поговорил со знакомыми, и все в один голос: Это шоколадка, меняй ее! (реле генератора)

Кстати да, для информации, у меня почему то стоит генератор с ВАЗ 2112, со шкивом от семерочного. Видимо была необходимость.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь . вот.)

И так, Напишу вам основные элементы этой чуду цепи:

лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал. Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
первая шина идет к стартеру;
вторая шина – к генератору.
«Плюсовый» вывод генератора передает напряжение:
на блок для предохранителей;
на замок зажигания.
С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
С предохранителей напряжение подается:
на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
Следующий этап в цепи зарядки АКБ – передача тока на:
блок с предохранителями;
клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Завершение

На что нужно обратить внимание?

В таких случаях важно обнаружить причину, прежде, чем приступать к действиям. Иначе нет гарантии, что после замены того или иного элемента все не повторится.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

статорный механизм;
роторное устройство;
корпус с крышками, в котором установлена вся конструкция;
выпрямительное устройство;
подшипниковые детали;
трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Весь этот процесс можно представить в виде схемы, расположенной выше, основные ее элементы:

аккумуляторная батарея автомобиля;
генератор;
блок с предохранительными устройствами;
выключатель зажигания;
вольтметр, использующийся для замера параметра напряжения;
контрольная лампочка, предназначенная для контроля уровня заряда АКБ авто (автор видео — Вячеслав Кравченко).

Питание поступает от трех диодных элементов, которые находятся внутри выпрямительного устройства. Если после того, как зажигание было активировано, индикатор продолжает гореть, это свидетельствует о разряде аккумуляторной батареи либо ее недостаточно заряде. При такой неисправности в первую очередь следует произвести диагностику напряжения в электрической сети автомобиля. В идеале при уровне напряжения в 13 вольт значение максимального тока должно составить около 55/80 ампер.

Если диагностика параметра напряжения показала, что это значение не соответствует нормированному показателю, то причины необходимо искать в следующем:

возможно, произошло короткое замыкание в бортовой сети;
аккумуляторная батарея работает некорректно из-за неисправностей, которые могут быть связаны с утечкой электролита из банок, испарением жидкости либо разрушением пластин;
выход из строя регуляторного устройства;
также причина может заключаться в неработоспособности или некорректной работе самого генератора.

При возникновении проблем необходимо произвести диагностику состояния, а также натяжки приводного ремешка — он может быть оборван или слабо натянут. При такой проблеме ремень нужно либо менять, либо более сильно натянуть. Также нужно проверить состояние подшипниковых устройств и работоспособность регулятора. Не лишним будет произвести диагностику заряда аккумуляторной батареи, а также убедиться в том, что ее срок эксплуатации еще не подошел к концу. Наши соотечественники используют большое количество различных устройств, таких как навигаторы, видеорегистраторы и т.д., поэтому для того, чтобы все эти девайсы нормально питались, должен использоваться мощный генератор (видео опубликовал Макс Вектор).

Как самостоятельно подключить генератор в ВАЗ 2107?

Каждый автовладелец «семерки» должен знать, что представляет собой схема подключения генераторной установки.

Несмотря на то, что этот агрегат довольно надежный и имеет высокий срок службы, рано или поздно он все равно выйдет из строя, причины могут быть следующими:

перегоревшие обмотки внутри агрегата;
межвитковое замыкание, образовавшееся в системе;
повреждения и прочие дефекты корпуса устройства и т.д.

Если вы не планируете заниматься ремонтом генератора или ремонтные работы не принесли успеха, то нужно будет подменять устройство.

Для этого нужно сделать следующее:

Сначала нужно обесточить бортовую сеть автомобиля. Чтобы сделать это, отключите зажигание, а затем откройте капот и сбросьте минусовую клемму с аккумуляторной батареи.
Затем вам надо будет найти сам генератор — как мы сообщили выше, он расположен с правой стороны от силового агрегата. К генератору подводится провода и силовой кабель со штекером — его необходимо отсоединить. Желательно при этом запомнить расположение проводов.
Далее, необходимо произвести демонтаж брызговика справа, а также защиту мотора, если она имеется.
Теперь начинается самое сложное. При помощи гаечного ключа вам надо будет выкрутить гайку винта, который фиксирует установку к корпусу силового агрегата. Если возникнут сложности с откручиванием гайки, то обработайте ее средством WD-40, после чего сам винт надо будет извлечь из посадочного места. Попробуйте ударить по нему молотком с другой стороны, только не сильно, это позволит выбить болт. Если извлечь винт вы не смогли, то придется демонтировать агрегат с кронштейном, на котором он фиксируется.
Для демонтажа кронштейна вам надо будет выкрутить два винта, в некоторых модификациях ВАЗ 2107 используются трехвинтовые крепления. В любом случае, при выполнении этих действий нужно руководствоваться конструктивными особенностями транспортного средства. Иногда для снятия агрегата нужно снимать также радиаторное устройство или сместить его немного в сторону, чтобы получить доступ к кронштейну. При этом подключенные к радиатору патрубки отсоединять не нужно.
После того, как агрегат будет демонтирован из места установки, вам надо будет убрать приводной ремешок и извлечь генератор.
Так узел снимается. Для его демонтажа необходимо выполнить все эти действия, только в обратном порядке. Прежде чем произвести монтаж устройства надо ознакомиться со схемой подключения установки и электросхемой соединений, все это должно быть указано в сервисной книжке к авто.
Когда узел будет установлен, необходимо произвести регулировку натяжения ремешка. Для выполнения этих действий надо будет ослабить два винта, которые крепят узел. При помощи монтировки надо натянуть ремешок и закрепить его в соответствующем положении гайкой, которая расположена на регулировочной пластине.
При регулировке нужно обязательно проверить степень натяжки ремня, чтобы выполнить это, нажмите на ремешок в свободном месте между шкивами. Ремень прогнется, при этом величина прогиба должна составить не менее 1 см и не более 1.7 см, в противном случае генератор будет работать некорректно, а ремень может износиться раньше. Когда процедура регулировки будет завершена, нужно затянуть все гайки.

Фотогалерея «Меняем генератор своими руками»

Заключение

При обнаружении хотя бы малейших признаков неисправности генератора рекомендуем уделить внимание диагностике агрегата. Если проблемы в работе устройства будут выявлены несвоевременно, это может привести к серьезным проблемам и доставить большие неудобства автомобилисту. Если вам никогда ранее не приходилось снимать или подключать генератор, то лучше доверить эту процедуру специалистам. При установке надежно зафиксируйте устройство в месте монтажа, чтобы во время движения на него не оказывались высокие нагрузки, которые могут привести к поломке агрегата.

Видео «Инструкция по диагностике генератора автомобиля ВАЗ»

Если в работе агрегата происходят неполадки, их нужно своевременно устранить, а для этого необходимо правильно выполнить диагностику работоспособности устройства — инструкция приведена ниже (видео снято каналом Pavel Pavek).

Читайте также:
