Где находятся предохранители на дэу эсперо
Большинство цепей питания электрооборудования седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Рассмотрены автомобили Дэу Эсперо (KLEJ) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 года выпуска.
В моторном отсеке
Монтажный блок расположен с левой стороны, рядом с АКБ.
| Схема элементов в моторном блоке | ||
|---|---|---|
| № | Назначение | Ток, А |
| 19 | Передние противотуманные фары | 20/30 |
| 20 | Отопитель 10А Реле кондиционера | 30 |
| 21 | Дальний свет с левой стороны | 10 |
| 22 | Дальний свет с правой стороны | 10 |
| 23 | Ближний свет с левой стороны | 10 |
| 24 | Ближний свет с правой стороны | 10 |
| 25 | ABS, главное питание | 40 |
| Реле | ||
| R1 | стеклоочиститель (94788146) | |
| R2 | селектор коробки передач (P/N) (90376920) | |
| R3 | вентилятор системы охлаждения (высокая скорость) (90376920) | |
| R4 | противотуманные фары (90057745) | |
| R5 | отопитель(90376920) | |
| R6 | Не используется | |
| R7 | гудок (90376920) | |
| R8 | Не используется | |
| R9 | кондиционер (90229206) | |
| R10 | Не используется | |
| R11 | вентилятор системы охлаждения (низкая скорость) (90229206) | |
В салоне
Находится под панелью приборов со стороны водителя, за защитной крышкой.
Пример доступа.
Daewoo Espero выпускался в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 году. В нашем материале вы найдет описание блоков предохранителей и реле Дэу Эсперо со схемами и фотографиями блоков, а так же местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Блоки в салоне
Блок предохранителей
p, blockquote 3,0,0,0,0 -->
Находится под панелью приборов со стороны водителя, за защитной крышкой
p, blockquote 4,0,0,0,0 -->
p, blockquote 5,0,0,0,0 -->
К обратной стороны которой, должна быть прикреплена актуальная схема для Вашего Дэу Эсперо.
p, blockquote 6,0,0,0,0 -->
p, blockquote 7,0,1,0,0 -->

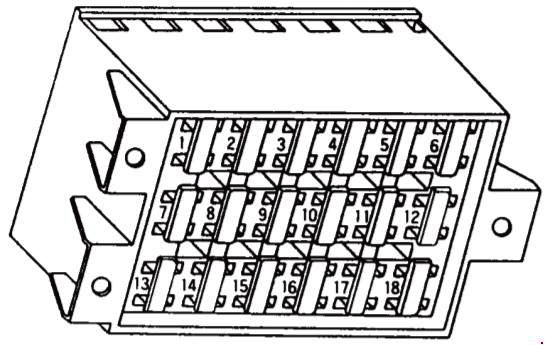

Общая схема
p, blockquote 8,0,0,0,0 -->
p, blockquote 9,0,0,0,0 -->
Описание предохранителей
p, blockquote 10,0,0,0,0 -->
| 1 | 10A Электронный блок управления двигателем, электронный блок управления КПП |
| 2 | 20A Реле топливного насоса |
| 3 | 20A Указатели поворота, стоп-сигналы, зеркала заднего вида на дверях |
| 4 | 30A Очиститель лобового стекла |
| 5 | 30A Электродвигатель вентилятора системы охлаждения |
| 6 | 20A Система ABS, система кондиционирования, электровентилятор отопителя |
| 7 | 30А Электропривод стеклоподъемников |
| 8 | 10A Аудиосистема, иммобилайзер (4/95^) |
| 9 | 20A Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 10 | 30A Электродвигатель вентилятора системы охлаждения |
| 11 | 10A Лампы подсветки |
| 12 | 10A Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля |
| 13 | 20/25A Прикуриватель, генератор, часы, зуммер системы предупреждения, иммобилайзер (^4/95) |
| 14 | 10A Комбинация приборов |
| 15 | 20A Аварийная сигнализация, лампы освещения салона, лампа подсветки багажника, антенна |
| 16 | 20A Подушка безопасности |
| 17 | 10A ABS |
| 18 | 30A Звуковой сигнал, центральный замок, привод открывания крышки багажника |
За прикуриватель отвечает предохранитель номер 13.
Блок реле над педалью сцепления
Схема
p, blockquote 12,0,0,0,0 -->
p, blockquote 13,0,0,0,0 -->
Назначение реле
Блок реле на левой стойке
Схема
p, blockquote 15,0,0,0,0 -->
p, blockquote 16,0,0,0,0 -->
Обозначение
Отдельно, на противоположной стойке (правой) может быть расположено реле центрального замка (90191825).
Блок предохранителей и реле под капотом
Данный блок находится с левой стороны моторного отсека, рядом с аккумулятором.
Рассмотрены автомобили Daewoo Espero 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999 года выпуска.
Блок предохранителей в салоне автомобиля.
Расположен под панелью приборов за пластиковой крышкой.
схема расположения предохранителей в блоке.
предохранитель прикуривателя находится под номером 13 (20А).
(10A) Электронный блок управления двигателем, электронный блок управления КПП
(20A) Реле топливного насоса
(20A) Указатели поворота, стоп-сигналы, зеркала заднего вида на дверях
(30A) Очиститель лобового стекла
(30A) Электродвигатель вентилятора системы охлаждения
(20A) Система ABS, система кондиционирования, электровентилятор отопителя
(30А) Электропривод стеклоподъемников
(10A) Аудиосистема, иммобилайзер (4/95^)
(20A) Обогреватель заднего стекла, обогреватель зеркал заднего вида
(30A) Электродвигатель вентилятора системы охлаждения
(10A) Лампы подсветки
(10A) Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля
(20A) Прикуриватель, генератор, часы, зуммер системы предупреждения, иммобилайзер (^4/95)
(10A) Комбинация приборов
(20A) Аварийная сигнализация, лампы освещения салона, лампа подсветки багажника, антенна
(20A) Подушка безопасности
(30A) Звуковой сигнал, центральный замок, привод открывания крышки багажника
Блок реле в салоне.
Реле стоп-сигнала (на заднем спойлере)
Реле топливного насоса
Реле подсветки выключателей
Реле обогревателя заднего стекла
Дополнительный блок реле под панелью приборов.
Реле системы освещения в дневное время
Реле задних противотуманных фонарей
Реле освещения салона
Реле – прерыватель указателей поворота
Зуммер предупреждения об оставленных включенными габаритах
Реле центрального замка за электронным блоком управления двигателем.
Блок предохранителей и реле в моторном отсеке Daewoo Espero.
Daewoo Espero выпускался в 1990, 1991, 1993, 1992, 1994, 1995, 1996, 1997, 1999 и 1998 году. В нашем материале вы найдет блоков описание предохранителей и реле Дэу Эсперо со фотографиями и схемами блоков, а так же местами их расположения. предохранитель Отметим отвечающий за прикуриватель.
Блоки в салоне
предохранителей Блок
Находится под панелью приборов со водителя стороны, за защитной крышкой
К обратной стороны должна, которой быть прикреплена актуальная схема Вашего для Дэу Эсперо.
Общая схема
предохранителей Описание
| 1 | 10A Электронный блок управления электронный, двигателем блок управления КПП |
| 2 | 20A топливного Реле насоса |
| 3 | 20A Указатели поворота, сигналы-стоп, зеркала заднего вида на дверях |
| 4 | Очиститель 30A лобового стекла |
| 5 | 30A Электродвигатель системы вентилятора охлаждения |
| 6 | 20A Система ABS, кондиционирования система, электровентилятор отопителя |
| 7 | 30А Электропривод 10A |
| 8 | стеклоподъемников Аудиосистема, иммобилайзер (4/95^) |
| 9 | 20A Обогреватель стекла заднего, обогреватель зеркал заднего вида |
| 10 | Электродвигатель 30A вентилятора системы охлаждения |
| 11 | 10A подсветки Лампы |
| 12 | 10A Электронный блок управления электронный, двигателем блок управления КПП, форсунки, скорости датчик автомобиля |
| 13 | 20/25A Прикуриватель, генератор, зуммер, часы системы предупреждения, иммобилайзер (^4/95) |
| 14 | 10A приборов Комбинация |
| 15 | 20A Аварийная сигнализация, лампы салона освещения, лампа подсветки багажника, антенна |
| 16 | Подушка 20A безопасности |
| 17 | 10A ABS |
| 18 | 30A сигнал Звуковой, центральный замок, привод открывания багажника крышки |
За прикуриватель отвечает предохранитель номер 13.
реле Блок над педалью сцепления
Схема
реле Назначение
Блок реле на левой стойке
Обозначение
Схема
Отдельно, на противоположной стойке (правой) быть может расположено реле центрального замка (Блок).
90191825 предохранителей и реле под капотом
блок Данный находится с левой стороны моторного рядом, отсека с аккумулятором.
К обратной стороны которой, должна быть прикреплена актуальная схема для Вашего Daewoo Эсперо.
Общая схема
Описание предохранителей
| 1 | 10A Электронный блок управления двигателем, электронный блок управления КПП |
| 2 | 20A Реле топливного насоса |
| 3 | 20A Указатели поворота, стоп-сигналы, зеркала заднего вида на дверях |
| 4 | 30A Очиститель лобового стекла |
| 5 | 30A Электродвигатель вентилятора системы охлаждения |
| 6 | 20A Система ABS, система кондиционирования, электровентилятор отопителя |
| 7 | 30А Электропривод стеклоподъемников |
| 8 | 10A Аудиосистема, иммобилайзер (4/95^) |
| 9 | 20A Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 10 | 30A Электродвигатель вентилятора системы охлаждения |
| 11 | 10A Лампы подсветки |
| 12 | 10A Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля |
| 13 | 20/25A Прикуриватель, генератор, часы, зуммер системы предупреждения, иммобилайзер (^4/95) |
| 14 | 10A Комбинация приборов |
| 15 | 20A Аварийная сигнализация, лампы освещения салона, лампа подсветки багажника, антенна |
| 16 | 20A Подушка безопасности |
| 17 | 10A ABS |
| 18 | 30A Звуковой сигнал, центральный замок, привод открывания крышки багажника |
ЗA прикуриватель отвечает предохранитель номер 13.
