Устройство дроппер для удаления выхлопных газов
Абакан, Александров, Альметьевск, Анапа, Ангарск, Арзамас, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Батайск, Белгород, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Братск, Брянск, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Воскресенск, Воткинск, Выборг, Выкса, Вязьма, Гатчина, Глазов, Горно-Алтайск, Грозный, Губкин, Дзержинск, Димитровград, Долгопрудный, Домодедово, Дубна, Евпатория, Екатеринбург, Ессентуки, Железногорск, Железнодорожный, Жуковский, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Кашира, Кемерово, Керчь, Кинешма, Киров, Кисловодск, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Королёв, Кострома, Красногорск, Краснодар, Красноярск, Крым, Кстово, Кузнецк, Курган, Курск, Липецк, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Минеральные Воды, Михнево, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Нальчик, Находка, Невинномысск, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Новочеркасск, Ногинск, Обнинск, Одинцово, Ожерелье, Озеры, Октябрьский, Омск, Орёл, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Прокопьевск, Псков, Пушкино, Пятигорск, Ржев, Россия, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Севастополь, Северодвинск, Сергиев Посад, Серпухов, Симферополь, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тихвин, Тобольск, Тольятти, Томск, Туапсе, Тула, Тюмень, Улан-Удэ, Ульяновск, Уссурийск, Уфа, Ухта, Феодосия, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чебоксары, Челябинск, Череповец, Черкесск, Чита, Шахты, Щёлково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Якутск, Ялта, Ярославль

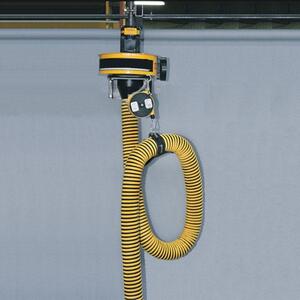

Вытяжное устройство предназначено для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах.
Устройство эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.
В нерабочем состоянии вытяжной шланг удерживается балансиром в виде петли, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. При подсоединении к выхлопной трубе автомобиля шланг выпрямляется, при отсоединении шланг под действием балансира возвращается в исходное положение. Резиновый зацеп удерживает газоприемную насадку в требуемом положении на выхлопной трубе автомобиля. При работе с подъемником шланг перемещается вслед за автомобилем.
Вытяжное устройство состоит:
- из вытяжного шланга с газоприемной насадкой (выбираются Заказчиком);
- балансира с резиновой поддержкой вытяжного шланга;
- монтажного кронштейна, позволяющего крепить устройство;
- вытяжного вентилятора (в зависимости от модели), который устанавливается непосредственно на монтажный кронштейн.
Вытяжное устройство устанавливается:
- на стене при помощи монтажного кронштейна;
- на монтажной балке (заказывается дополнительно), которая позволяет смонтировать вытяжное устройство в любом необходимом месте.
| Модель | Вытяжной шланг | Вентилятор | Рекоменд. расход воздуха, (куб.м/ч) | Вес, (кг) | ||
| Диаметр, (мм) | Длина, (м) | Мощность, (кВт) | Частота, (об/мин) | |||
| DP-75-3/SP | 75 | 5 | - | - | 270 | 9,5 |
| DP-100-3/SP | 100 | 5 | - | - | 400 | 9,7 |
| DP-125-3/SP | 125 | 5 | - | - | 600 | 9,8 |
| DPF-75-3/SP | 75 | 5 | 0,55 | 2730 | 270 | 23,6 |
| DPF-100-3/SP | 100 | 5 | 0,55 | 2730 | 400 | 23,8 |
| DPF-125-3/SP | 125 | 5 | 0,55 | 2730 | 600 | 23,9 |
| DPF1-75-3/SP | 75 | 5 | 0,55 | 2840 | 270 | 26,9 |
| DPF1-100-3/SP | 100 | 5 | 0,55 | 2840 | 400 | 27,1 |
| DPF1-125-3/SP | 125 | 5 | 0,55 | 2840 | 600 | 27,2 |
Примечание
1. Указан вес без учета вытяжного шланга и газоприемной насадки.
Мобильная установка для сбора выхлопных газов NORDBERG MEU05 (220/380В) предназначена для вытяжки отработавших газов. Под шланг диаметром 75 мм Двигатель напряжение питания 380 В, мощность 500 Вт. Высота положения вытяжного блока на вертикальной стойке регулируется при помощи удобного фиксирующего устройства; Газозаборный конусный раструб, с входным диаметром 250 мм для эффективного удаления отработавших газов; Воздухопроизводительность вентилятора 1900 м3/час. Основание на 4-х колесах.

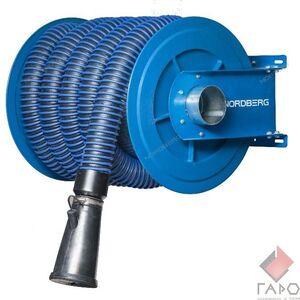

Катушка для шланга для шланга 5 или 7,5 метров D=75 мм NORDBERG H6075125 Катушка для шланга 7,5 или 5 метров под диаметр 75 мм. Крепится к стене, потолку или устанавливается на поворотной консоли. Габариты упаковки: 76х58х67 см Опции: шланг и резиновая насадка для шланга.
Катушка для шланга 10 метров под диаметр D=100 мм. NORDBERG H8100125 Крепится к стене, потолку или устанавливается на поворотной консоли. Катушка для шланга 10 метров под диаметр D=100 мм. Габариты упаковки: 76х58х67см Опции: шланг и резиновая насадка для шланга.

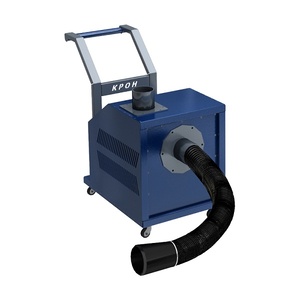

Подкатное вытяжное устройство УВВГ-М - для вытяжки отработавших газов автомобилей на постах диагностики и ремонта автотранспортных средств. Комплектуется газозаборным и отводящим гибкими воздуховодами. Газозаборный воздуховод оснащен универсальным патрубком, одевающимся на выхлопную трубу автомобиля с пазом для подключения пробоотборных зондов газоанализаторов и дымомеров. Длина заборного воздуховода 1м. Длина отводящего воздуховода 10м. Диаметр отводящего воздуховода 125мм.

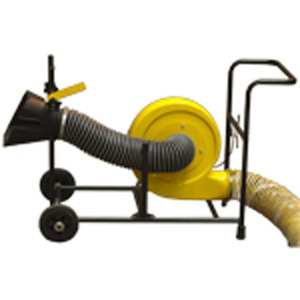

Подкатное вытяжное устройство УВП/SP предназначено для удаления выхлопных газов непосредственно от выхлопной трубы автомобиля с работающим двигателем и идеально для отбора проб CO2. Вытяжное устройство предназначено для эксплуатации в помещениях гаражей и боксов технического обслуживания автотранспорта, не оборудованных системой удаления выхлопных газов.
Вытяжное устройство DROPPER/SP предназначено для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Устройство эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.
Вытяжная катушка с механическим приводом SER-P/SP предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.
Насадка резиновая круглая скошенная с внешним фиксатором, на шланг D=100 мм Nordberg AN100DI Размер 105 мм
Насадка резиновая круглая скошенная с внешним фиксатором на шланг D=75 мм, Nordberg AN075DI Размер насадки 105 мм
Насадка резиновая круглая с внутренним фиксатором на шланг D=75 мм, Nordberg AN075RP Размер насадки 120 мм
Насадка резиновая круглая с внутренним фиксатором на шланг D=100 мм, Nordberg AN100RP Размер насадки 120 мм

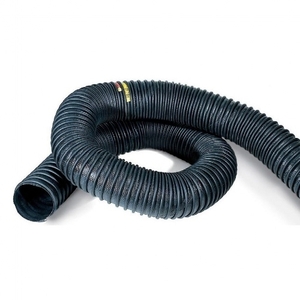

Шланг термостойкий для систем газоудаления FS-Hose шланг Ø102 мм.

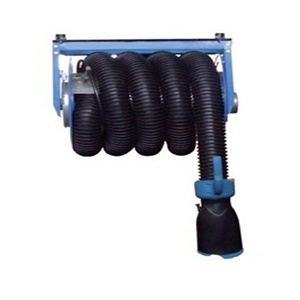

Катушка механическая для удаления выхлопных газов FS-200710208 (шланг 8 м х Ø102 мм) предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка изготавливается из стальных листов с финишным покрытием из алюминиевого сплава и панелей из окрашенного стеклопластика. Для удаления выхлопных газов катушки напрямую соединяются с вытяжным центробежным электровентилятором. Катушка оснащается механической .
Проблема загрязнения воздуха выхлопными газами от автотранспорта весьма ощутима, особенно в закрытых ремонтных боксах станций технического обслуживания, гаражах и закрытых стоянках автотранспорта. Поэтому условия современного автосервиса предъявляют повышенные требования к экологии и промышленной санитарии.
1. Наиболее экономичное и простое решение для удаления выхлопных газов от автотранспорта в небольших ремонтных боксах, гаражах и на автотранспортных предприятиях с фиксированными рабочими местами это Дроппер.
Он предназначен для работы в помещениях при температуре от -10° до +40°С и относительной влажности не более 98% при 25°С. Вытяжной шланг подвешен на балансире и не загромождает рабочее помещение. При работе с подъемником шланг перемещается вслед за автомобилем. Устройство эксплуатируется в комплекте с предварительно выбранным типоразмером вентилятора, но может подключаться непосредственно к централизованной системе вытяжной вентиляции. Конструкция системы "ДРОППЕР" не занимает много места, удобна и проста в эксплуатации, создает здоровую атмосферу и комфортные условия труда.
Вытяжное устройство состоит из вытяжного шланга с газоприемной насадкой, который закреплен на монтажном кронштейне. Непосредственно на монтажный кронштейн устанавливается вытяжной вентилятор, а так же к ней крепится балансир с резиновой поддержкой вытяжного шланга.
В нерабочем состоянии вытяжной шланг удерживается балансиром в виде плавно изгибающейся петли, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. При подсоединении к выхлопной трубе автомобиля шланг выпрямляется, при отсоединении шланг под действием балансира возвращается в исходное положение. Ремень с зацепом удерживает газоприемную насадку в требуемом положении на выхлопной трубе автомобиля.
2. Вытяжные катушки являются наиболее современным решением для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах СТО и диагностических постах.
Вытяжной шланг намотан на барабан вытяжной катушки и не загромождает рабочее пространство. При работе с подъемником шланг перемещается вслед за автомобилем.
Устройство эксплуатируется в комплекте с предварительно выбранным типоразмером вентилятора, но может подключаться непосредственно к централизованной системе вытяжной вентиляции.
Вытяжная катушка состоит из барабана, на котором намотан вытяжной шланг с ограничителем и газоприемной насадкой, а так же монтажной рамы, на которую крепится барабан с фиксатором и вытяжной вентилятор.
В нерабочем состоянии вытяжной шланг намотан на барабан вытяжной катушки, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. При подсоединении к выхлопной трубе автомобиля шланг разматывается, при его отсоединении, шланг наматывается на катушку под действием возвратного механизма (механического привода, расположенного внутри барабана]. Фиксатор удерживает барабан в требуемом положении.
4. Газоприемные насадки предназначены для обеспечения надежной стыковки вытяжной системы с выхлопной трубой автомобиля.
Наиболее экономичное и простое решение для удаления выхлопных газов от автотранспорта в небольших ремонтных боксах, гаражах и на автотранспортных предприятиях с фиксированными рабочими местами. Дроппер предназначен для работы в помещениях при температуре от -10 С до +40 С и относительной влажности не более 98% при 25°С.
Вытяжной шланг подвешен на балансире и не загромождает рабочее помещение.
При работе с подъемником шланг перемещается вслед за автомобилем. Устройство эксплуатируется в комплекте с предварительно выбранным типоразмером вентилятора, но в отдельных случаях может подключаться непосредственно к централизованной системе вытяжной вентиляции.
Конструкция системы Дроппер не занимает много места, удобна и проста в эксплуатации, создает здоровую атмосферу и комфортные условия труда.
Описание
Вытяжное устройство состоит:
- из вытяжного шланга с газоприемной насадкой (выбираются Заказчиком);
- балансира с резиновой поддержкой вытяжного шланга;
- монтажного кронштейна, позволяющего крепить устройство;
- вытяжного вентилятора (в зависимости от модели), который устанавливается непосредственно на монтажный кронштейн.
Вытяжное устройство устанавливается:
- на стене при помощи монтажного кронштейна;
- на монтажной балке (заказывается дополнительно), которая позволяет смонтировать вытяжное устройство в любом необходимом месте.
В нерабочем состоянии вытяжной шланг удерживается балансиром в виде петли, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе.
При подсоединении к выхлопной трубе автомобиля шланг выпрямляется, при отсоединении шланг под действием балансира возвращается в исходное положение. Резиновый зацеп удерживает газоприемную насадку в требуемом положении на выхлопной трубе автомобиля.
Мобильная установка для сбора выхлопных газов NORDBERG MEU05 (220/380В) предназначена для вытяжки отработавших газов. Под шланг диаметром 75 мм Двигатель напряжение питания 380 В, мощность 500 Вт. Высота положения вытяжного блока на вертикальной стойке регулируется при помощи удобного фиксирующего устройства; Газозаборный конусный раструб, с входным диаметром 250 мм для эффективного удаления отработавших газов; Воздухопроизводительность вентилятора 1900 м3/час. Основание на 4-х колесах.
Катушка для шланга для шланга 5 или 7,5 метров D=75 мм NORDBERG H6075125 Катушка для шланга 7,5 или 5 метров под диаметр 75 мм. Крепится к стене, потолку или устанавливается на поворотной консоли. Габариты упаковки: 76х58х67 см Опции: шланг и резиновая насадка для шланга.
Катушка для шланга 10 метров под диаметр D=100 мм. NORDBERG H8100125 Крепится к стене, потолку или устанавливается на поворотной консоли. Катушка для шланга 10 метров под диаметр D=100 мм. Габариты упаковки: 76х58х67см Опции: шланг и резиновая насадка для шланга.
Шланг термостойкий для систем газоудаления FS-Hose шланг Ø102 мм.
Катушка механическая для удаления выхлопных газов FS-200710208 (шланг 8 м х Ø102 мм) предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка изготавливается из стальных листов с финишным покрытием из алюминиевого сплава и панелей из окрашенного стеклопластика. Для удаления выхлопных газов катушки напрямую соединяются с вытяжным центробежным электровентилятором. Катушка оснащается механической .
Катушка механическая для удаления выхлопных газов FS-200910208 (шланг 8 м х Ø102 мм) предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка изготавливается из стальных листов с финишным покрытием из алюминиевого сплава и панелей из окрашенного стеклопластика. Для удаления выхлопных газов катушки напрямую соединяются с вытяжным центробежным электровентилятором. Катушка оснащается механической .

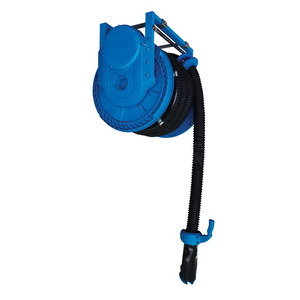

Вытяжная катушка с электроприводом приводом FS-200910208Е (шланг 8 м х Ø102 мм) предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка изготовливается из стальных листов с финишным покрытием из алюминиевого сплава и панелей из окрашенного стеклопластика. Для удаления выхлопных газов катушки напрямую соединяются с вытяжным центробежным электровентилятором. Катушка оснащается механической .
Подкатное вытяжное устройство УВП/SP предназначено для удаления выхлопных газов непосредственно от выхлопной трубы автомобиля с работающим двигателем и идеально для отбора проб CO2. Вытяжное устройство предназначено для эксплуатации в помещениях гаражей и боксов технического обслуживания автотранспорта, не оборудованных системой удаления выхлопных газов.
Вытяжное устройство DROPPER/SP предназначено для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Устройство эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.

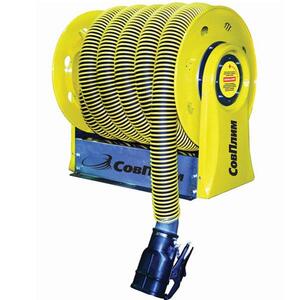

Вытяжная катушка с механическим приводом SER-P/SP предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.

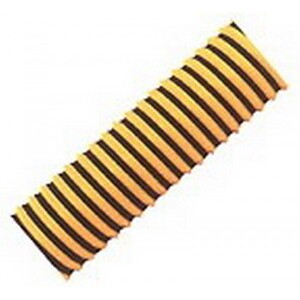

Шланг термостойкий EH-PV черно-желтый шланг, полимерный, стойкий к деформации, Термостойкость до +150 град С
Гибкие термостойкие шланги применяются для комплектации вытяжных устройств / систем удаления выхлопных газов.

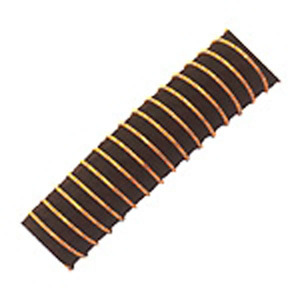

Шланг термостойкий EG черно-желтый шланг, тканевый, очень прочный и гибкий Термостойкость +200С
Гибкие термостойкие шланги применяются для комплектации вытяжных устройств / систем удаления выхлопных газов.
Шланг термостойкий EF черно-желтый шланг, тканевый, очень прочный и гибкий. Термостойкость до +300С
Гибкие термостойкие шланги применяются для комплектации вытяжных устройств / систем удаления выхлопных газов.

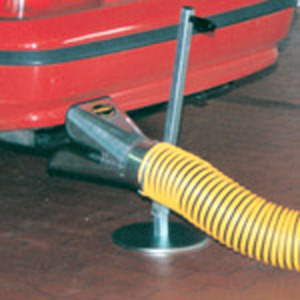

Воронка газоприемная AU стальная воронка на подставке, переносная, идеально для отбора проб СО2
Газоприемные насадки предназначены для обеспечения надежной стыковки вытяжной системы с выхлопной трубой автомобиля.

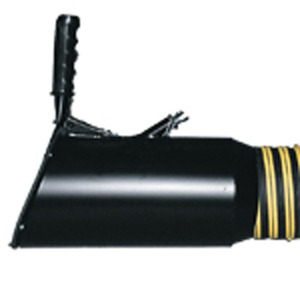

Насадка газоприемная MEN стальная насадка, отверстие для отбора проб СО2 предназначена для улавливания выхлопных газов непосредственно от выхлопной трубы автомобиля и применяется в системах удаления выхлопных газов.
Газоприемные насадки предназначены для обеспечения надежной стыковки вытяжной системы с выхлопной трубой автомобиля.

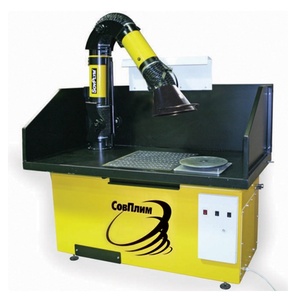

Стол сварщика ССБ-1200-T12 с устройством удаления вредных веществ KUA-M-2SP и очистки сварочного аэрозоля по ГОСТ 21694 – 94 является сварочным механическим оборудованием, предназначенным для установки свариваемого изделия при ручной дуговой электросварке покрытыми электродами и сварке в защитных газах (MIG/MAG сварка). Подробнее .

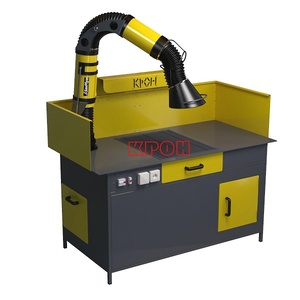

Стол сварщика CC-1200 с вытяжным устройством KUA-M-2SP предназначен для удаления вредных веществ с рабочей поверхности, при проведении сварочных работ. Подъемно-поворотное вытяжное устройство KUA-M-2SP встроенное в сварочный пост, предназначено для удаления всех видов пыли, дыма, сварочных аэрозолей, газов и иных вредных веществ, которые образуются от локального источника выделения вредного вещества. Изделие используется в .
